[LT] Liakiklis (10, 10') skirtas buteliams (2), sustatytiems eile, paimti ir gabenti. Buteliai (2) turi į viršų kūgiškai siaurėjantį kakliuką (3), kurio viršutinis galas (7) turi išorinį sriegį užsukamam dangteliui (8) arba žiedą gaubteliui užspausti. Laikiklis pagamintas iš gofruoto kartoninio lakšto (1, 1'), turinčio penkias išilgines sekcijas, būtent, centrinę sekciją (11, 11'), prie kurios išilginių kraštų jungiasi dvi tarpinės sekcijos (12, 12' ir 13, 13'), prie pastarųjų savo ruožtu jungiasi dvi išorinės sekcijos (14, 14' ir 15, 15'). Sekcijos atskirtos viena nuo kitos grioveliais (17) ar panašiai ir turi dvi skyles (20, 20' ir 21, 21'), kurios išdėstytos vienoje eolėje, kai lakštas sulankstomas į uždaro profilio formą, ir pro kurias įspraudžiami buteliukų (2) kakliukas (3) su dangteliu (8). Pagal išradimą minėtas lakštas ir atitinkamai laikiklis centrinėje sekcijoje (11, 11') turi lankstomas sąvaras (27, 27', 27''), o tarpinėse sekcijose (12, 12', 13, 13') atramines sąvaras (24, 24', 24''). Sąvaros prispaudžiamos prie buteliukų (2) dangtelio (8) arba prie antbriaunio (4) ar šoninės sekcijos (14, 14') ir kakliuko (3). Tai neutralizuoja santykinius judesius tarp buteliukų ir laikiklio ir užtikrina abipusę jų kordinaciją. Atraminės sąvaros palaiko ir fiksuoja sąvaras jų darbinėje padėtyje.
[EN]
[0001] Išradimas susijęs su tara su atskiromis sekcijomis, būtent, laikikliu sustatytiems eile buteliams paimti ir gabenti, kuris yra smulkiai aprašytas apibrėžties pirmojo punkto bendrojoje dalyje.
[0002] Toks laikiklis žinomas iš Norvegijos patento Nr. 166 852. Jis pakankamai gerai atlieka savo paskirtį tam tikrose ribose ir tam tikrų tipų buteliams.
[0003] Tačiau kai kurių tipų buteliai ir jų dangteliai, ypač už-sukami dangteliai, dažnai greitai sudėvi laikiklį, ypač jei buteliai yra pakankamai sunkūs ir dažnai velkami ir/arba yra veikiami dažnų judesių, pavyzdžiui, virpančių judesių ilgo nešimo metu ar net bėgant. Santykinai ploni ir aštrūs dangtelio kraštai, kurie išlaiko viso butelio svorį, gali įsiręžti arba įsispausti į gofruotą kartoną, kuris apjuosia atitinka-mas skyles, kas sukelia dar didesnius virpančius butelio judesius, kurie savo ruožtu didina laikiklio susidėvėjimą ir greitina jo plyšimus. Tuo pat metu žemutinė užapvalinta užsu-kamo dangtelio briauna, panašiai kaip pleištas, gali prasi-skverbti į viršutinę laikiklio skylę ir per ją išlysti. Tokiu būdu, butelys ar net keli buteliai gali išsilaisvinti, iš-kristi ir susižaloti ar sudužti, kas yra nepriimtina. Iš kitos pusės, labai nepageidautina naudoti patvaresnę medžiagą negu gofruotas kartonas, pavyzdžiui plastiką, kadangi plasti-nė medžiaga arba metalai yra medžiagos, kurios sukelia atlie-kų problemas. Gofruotas kartonas daug mažiau kenksmingas ap-linkai ir gali būti gaminamas iš utilizuojamos medžiagos. Jei toks kartonas tampa netinkamu toliau naudoti, galima jį taip pat sudeginti neišskiriant teršalų, kuriuos sunku apdoroti. Kitu trūkumu galima laikyti tai, kad laikiklio lakštas iš esmės skirtas vienam butelių tipui ir dydžiui. Taip pat ap-sunkintas, pirmiausia laiko nuostolių prasme, rankinis arba iš dalies ar visiškai automatinis laikiklių uždėjimas ant bu-telių arba atvirkščiai, kadangi nėra patikimų ir saugių uždė-jimo, bent jau atsirų jo fazių, reguliavimo priemonių. Be to, gali būti reikalinga imti padidintų gabaritų gofruotą kartoną ir/arba jį apdoroti tam tikru būdu, kad jį sustandinti siekiant gauti patenkinamą keliamąją galią ir standumo atsargą. Siuo atveju gali susidaryti skystos atliekos.
[0004] EAiropos patentinė paraiška EP-A1-0 048 506 susijusi su aukščiau aprašytu laikikliu. Tačiau jame gali atsirasti žino-mi santykiniai judesiai tarp butelių ir laikiklio, jei pasta-rasis nėra pagamintas su visiškai neturinčiu tarpo formos pritaikymu butelių, kuriems naudojamas laikiklis, atžvilgiu. Tačiau toks neturintis tarpo formos pritaikymas sudaro kai kurias kliūtis. Pavyzdžiui, gali būti sunku užspaudžiant lai-kiklį ant butelių įveikti papildomą atstumą, kuris reikalin-gas, kad sąvaros pasiektų savo fiksavimo padėtis, kuomet galimas mažesnis grįžtamasis judesys. Tokiu atveju neįmanoma gauti stabilų ryšį tarp tokio laikiklio ir mažesnių butelių, o didesnių butelių visiškai negalima gabenti. Santykinių ju-desių metu sąvaros gali lengvai pasislinkti, fiksavimas bus pažeistas, o buteliai gali atsipalaiduoti nuo laikiklio ir iškristi. Be to, santykinių judesių metu gali būti pažeistos sąvaros, kas kelia pavojų viso laikiklio funkcionavimui ir apsunkina arba daro neįmanomu jo panaudojimą. Dar vienu esmi-niu trūkumu galima laikyti tai, kad žinomas laikiklis tiekia-mas suklijuotas, dėl ko jis užima daug vietos ir padidina jo panaudojimo, gabenimo ir saugojimo kainą. Bet koks klijavimas yra nepageidautinas, jei nėra svarbių priežasčių jį naudoti labai ypatingais atvejais, kai laikikliui reikia panaudoti kitus mašinų tipus nepaisant papildomų kitų nepatogumų.
[0005] Sio išradimo tikslas - sukurti patobulintą paprastos konstrukcijos ir nebrangiai gaminamą nešiklį, kuris užtikrin-tų patikimesnį butelių įstatymą, t.y. su geresniu, paprastu ir saugiu reguliavimu, taip pat išlaikytų gabenamus objektus praktiškai be laisvumo patikimai užspaustus, o jo pranašumas ypač pasireikštų dideliu atsparumu išsidėvėjimui ir plyšimui, būtų užtikrinamas aukštas gabenamų prekių saugumas. Kitas tikslas - leisti didesnes tolerancijas ir kitus matavimo bei konstrukcijos nukrypimus, kurie žymiai daugiau negu ligi šiol būtų kompensuojami tik vienam arba keliems skirtingos konstrukcijos ir dydžio laikikliams. Be to, pagrindinė sprendimo idėja - sudaryti galimybę daugkartiniam laikiklio panaudojimui, galimas daiktas naudojant naujas px-adines medžiagas ar jų kombinacijas. Nešiklis turi būti paprastai, greitai ir patikimai uždedamas ant butelių ar atvirkščiai, o taip pat tinkamas ne tik rankiniam, bet ir iš dalies ar pilnai automati-niam panaudojimui be gedimų ar nekokybiško surinkimo rizikos.
[0006] Nurodyti tikslai pasiekiami šiuo išradimu konstruojant aprašyto tipo laikiklį pag'al apibrėžties 1 punkto skiriamąją dalį .

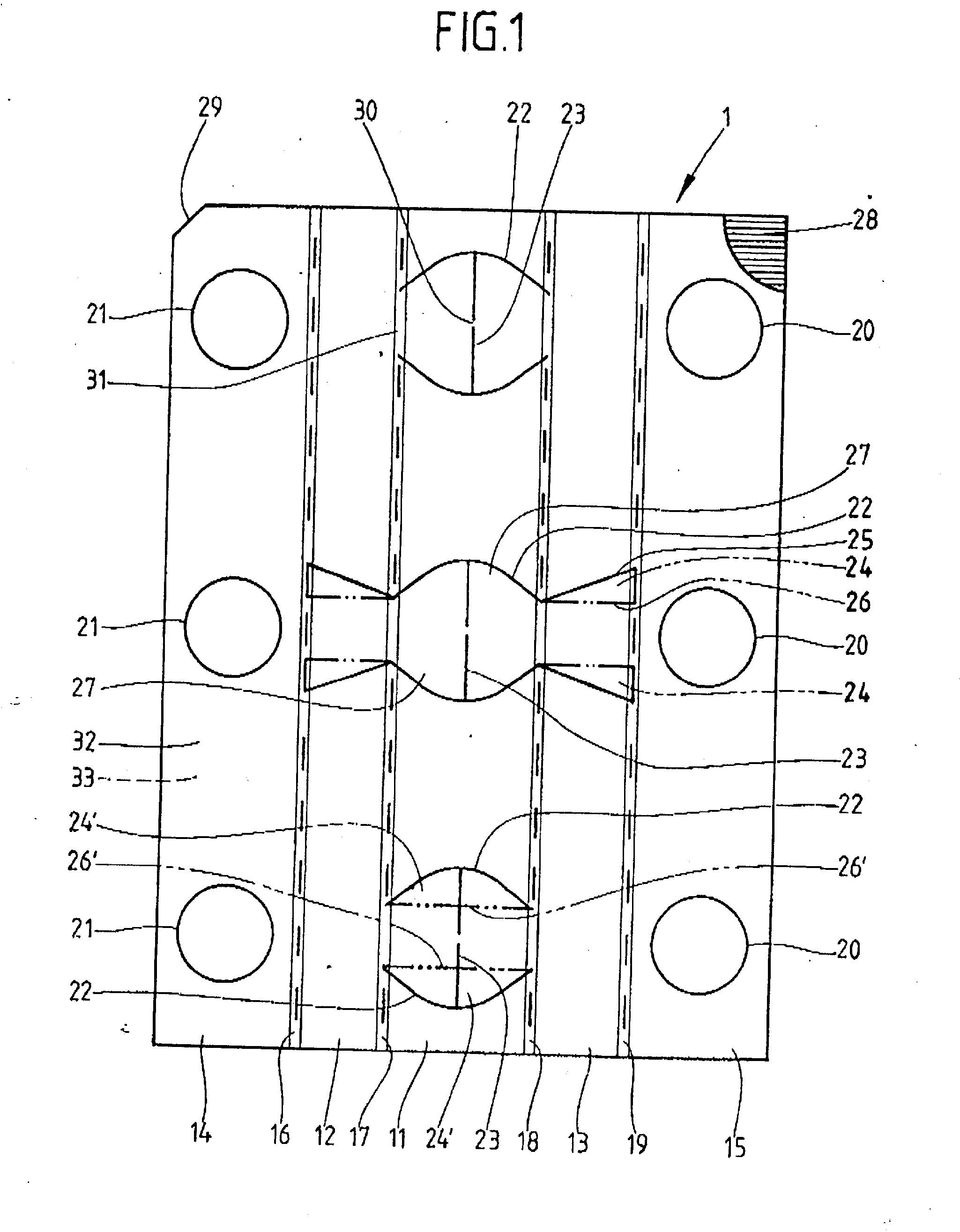

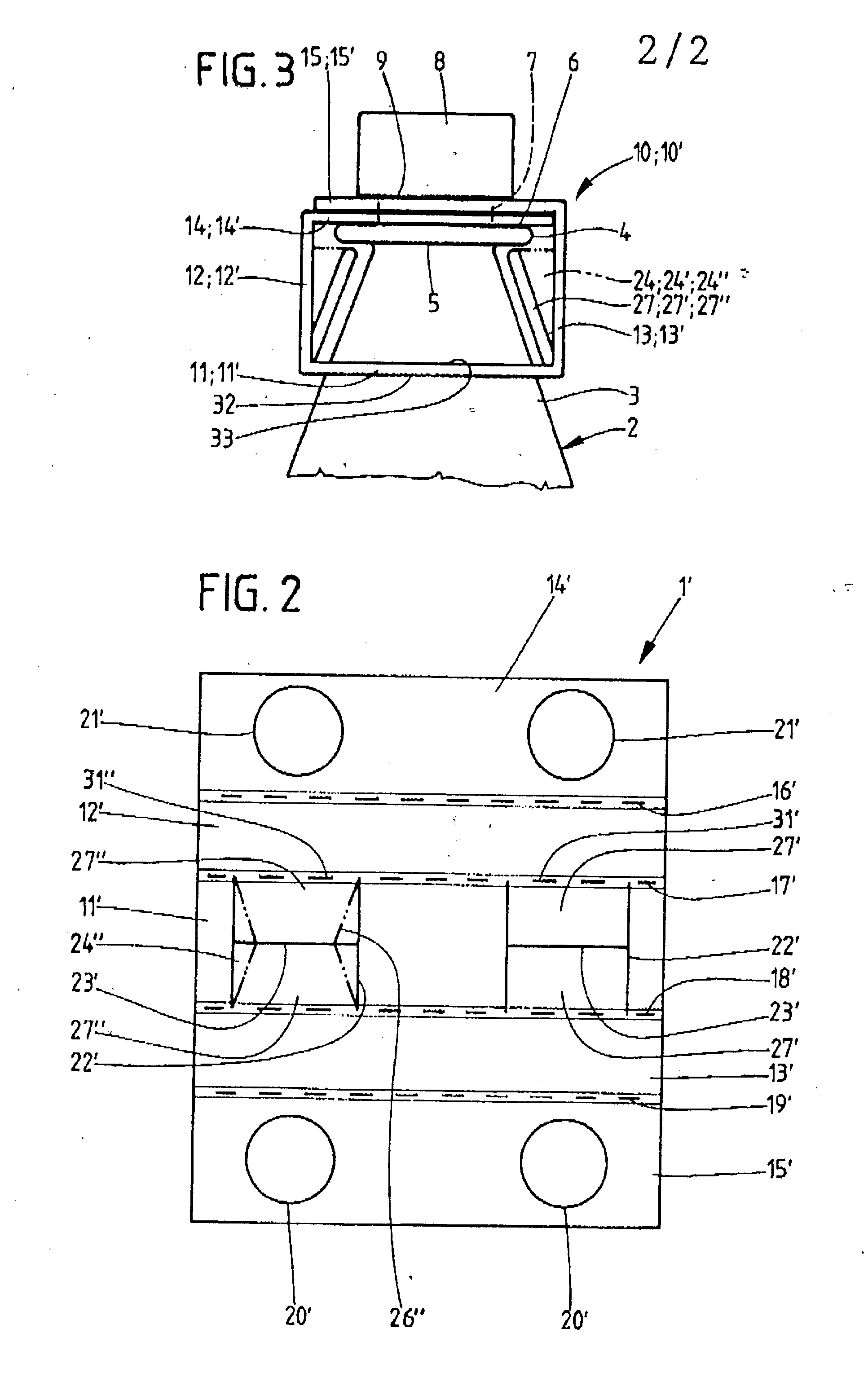

[0007] Papildomi išradimo skiriamieji požymiai ir pranašumai smulkiau aprašyti toliau aprašyme su nuoroda į brėžinius, ku-riuose iš dalies schematiškai parodyti išradimo realizavimo pavyzdžiai, kuriems teikiama pirmenybė. 1 fig". parodytas vaizdas iš viršaus paruošto su įpjovomis arba grioveliais ir/arba perforuoto lakšto, skirto formuoti laikiklį pagal išradimą, turintį tris pagrindinius detalizuo-tos konstrukcijos variantus. 2 fig. parodytas vaizdas iš viršaus pakeisto, paruošto su įpjovomis arba grioveliais ir/arba perforuoto lakšto, skirto formuoti laikiklį pagal išradimą, turintį du papildomus deta-lizuotos konstrukcijos variantus. 3 fig. parodytas sulankstyto iš lakšto pagal 1 ir 2 fig.laikiklio, uždėto ant butelių eilės, vaizdas iš galo. 1 fig. parodytas lakštas 1, iš kurio daromas laikiklis.Šis lakštas pagamintas iš standaus gofruoto kartono. Tačiau gali būti naudojamas medžiagos iš plastiko ir/arba metalo, o. taip pat įvairios kombinacijos iš jų sluoksnių, ypač tuo atveju, kai nešiklis turi bCiti naudojamas pakartotinai, nepaisant kokia medžiaga jam parinkta.
[0008] Lakštas yra stačiakampės pailgos formos, kad galėtų apim-ti kuria nors kryptimi eilę objektų, kuriuos būtų galima paimti ir 'gabenti. 1 fig. parodytas lakštas skirtas trims ob-jektams, pavyzdžiui, buteliams 2, ypač taip pat vadinamiems "magnum" buteliams gabenti, kuriuos įprasta naudoti bealkoho-liniams gėrimams. Sie buteliai turi į viršų kūgiškai siaurė-jantį kakliuką, kuris kai kuriais atvejais viršutinėje dalyje turi žiedo pavidalo antbriaunį su žemutine puse 5 ir viršuti-ne puse 6, nuo kurios kakliukas įgauna cilindrinę mažesnio diametro formą 7 ir turi išorinį sriegį (neparodytas), ant kurio užsukamas dangtelis 8, kuris turi apatinę briauną 9, nukreiptą į minėtą antbriaunį. Kaip alternatyva sriegiui ir dangteliui su sriegiu butelio dalis 7 g'ali būti su antbriau-niu ir gaubteliu be sriegio, užtvirtinamu ant antbriaunio, kas šioje srityje yra plačiai žinoma.
[0009] Lakštas 1 yra padalintas į penkias išilgines stačiakampes sekcijas, būtent, vieną nežymiai platesnę centrinę sekciją
[0010] 11, prie kurios jungiasi dvi nežymiai siauresnės sekcijos 12 ir 13, iš kurių sekcija 13, esanti vienodo storio su lakštu, yra platesnė negu sekcija 12, kadangi sekcija 15 yra užlen-kiama ant sekcijos 14 viršaus (3 fig.). Centrinės sekcijos 11 plotis nustato laikiklio 10, padaryto pagal tolimesnį apra-šymą i plotį, o g'reta esančios sekcijos 12 ir 13 apsprendžia jo aukštį. Išorinių lakšto sekcijų 14 ir 15 plotis iš esmės atitinka centrinės sekcijos plotį. Iš šių lakšto sekcijų gaunamas laikiklis su stačiakampiu skerspjūviu.
[0011] Nesunku pagaminti laikiklį kitos skerspjūvio formos, l>avyzdž iu i , trapecijos, kai platesnis pagrindas daromas arba viršuje, arba apačioje.
[0012] Minėtos sekcijos atskirtos viena nuo kitos, pavyzdžiui, grioveliais ir/arba perforacijomis ir/arba kitais pramušimo
[0013] būdais išmuštomis skylutėmis ar tik, pavyzdžiui, įspausta su-lenkimo žyme, kurios gali užtekti, jei lakštas turi išilginę struktūrą, pavyzdžiui, pagamintas iš gofruoto kartono. Tačiau šiuo atveju įdomu pastebėti, kad gofruoto lakšto bangos yra statmenos jo išilginei krypčiai. Tokia lakšto bangų kryptis bus paaiškinta toliau tekste. 1 fig. grioveliai ar įvairios skylutės pažymėti atitinkamai 16, 17, 18 ir 19. Išradimo įgyvendinimo pavyzdyje, kuriam teikiama pirmenybė, šie pažymėjimai susieti su griovelių kom-binacija išorinėje arba vidinėje lakšto pusėje 33, kurio grioveliuose perforuojamos skylutės per visą lakštą. Siu sky-lučių ilgis gali būti lygus ar nežymiai didesnis negu neper-foruotų tarpų. Pavyzdžiui, perforuotos skylutės gali turėti 14 mm ilgį, o neperforuoti tarpai - apie 12 mm ilgį. Tai pa-lengvina lakšto lankstymą ir sumažina lenkimo įtempimą tarp gretimų sekcijų, o tai, savo ruožtu, padeda išlaikyti jų tie-sią ir plokščią formą. Tokiu būdu, gaunama konstrukcija, ku-rią patogu suspausti, kadangi skylutės atsiveria išorinėje pusėje, kai sekcijos sulankstomos 90° kampu į norimą naudojimo formą. Tikslinga perforuotas skylutes perstumti viena kitos atžvilgiu, pavyzdžiui, išorinės skylučių linijos gali tu-rėti kitokį pasiskirstymą negu dvi vidinės skylučių linijos.
[0014] Kiekviena iš dviejų išorinių sekcijų 14 ir 15 turi, pa-vyzdžiui, tris skyles 20 ir 21, išdėstytas lakšte pagal tie-sią liniją ir vienodu tarpusavio atstumu. Skylės 20 ir 21 iš esmės yra vienodo dydžio ir sulanksčius lakštą pagal 3 fig. atsiduria tiksliai priešais ir viena ant kitos. Teikiama pir-menybė įgyvendinimo pavyzdžiui, kai sulankstytas lakštas įgauna galutinę formą, skylės 21 žemutinėje sekcijoje 14 nežymiai didesnės negu skylės 20 viršutinėje sekcijoje 15.
[0015] Tačiau centrinęje sekcijoje 11 nėra, kaip žinomame lai-kiklyje, skylių skysčiui nuleisti, bet yra įpjovos 22, kurios tęsiasi tarp dviejų griovelių ar perforuotų skylučių 17 ir 18. Viduryje tarp pastarųjų užimamas plotas padalintas veid-rodiškai simetriniu būdu į dvi sąvaros 27 puses išilgine tie-sia įpjova 23 per visą lakšto storį, išskyrus mažą tarpą 30 jo viduryje ir/arba vienoje ar keliose vietose, kuriose suei-na abi pusės, kurios neleidžia spausti iš išorės ir, tuo bū-du, žaloti laikiklį jo saugojimo ir įvairių formavimo fazių, pavyzdžiui lankstymo metu dėl paviršinio įtempimo, kuris len-kia sąvarų puses į išorę. Tarpas 30 sudaro tiltelį, kuris butelio viršaus įkišimo metu lengvai nutraukiamas ir po to lei-džia užlenkti minėtas sąvaros puses į vidų.
[0016] Įpjovos 22, kurios formuoja sąvaras 27, gali turėti įvai-rų pavidalą, pavyzdžiui, parabolės pagal 1 fig., kur įpjova 23 arba pora įpjovų 23 savo priešingais galais užsibaigia pa-rabolės viršūnėje, arba trapecijos ar trikampio pavidalą pagal 2 fig., kur tiesi įpjova statmena išilginei įpjovai ar įpjovoms 23'. Sąvarų 27, gautų tokiu būdu, pagrindo linija 31 sutampa atitinkamai su grioveliu 17 ar 18. Ypač tuo atveju, kai pagrindo linija yra palyginti trumpa, patartina jos ne-silpninti perforacijomis. Tai tinka konstrukcijoms, pavyz-džiui, pagal 1 fig. Pagal 2 fig. pagrindo linijos yra žymiai ilgesnės ir šiuo atveju perforacijos gali būti naudojamos, bet nebūtinai.
[0017] Kadangi lakšte grioveliai yra tik jo vidinėje pusėje 33, kuri 1 fig. yra nematoma (išorinė pusė pažymėta 32), yra svarbu nedviprasmiškai pažymėti lakšto puses, pavyzdžiui nu-kertant kampą 29 žemutinės sekcijos 14 viename gale, tuo tarpu tame pačiame lakšto gale ant išorinės sekcijos 15 išorinės arba vidinės pusės atitinkamo kampo gali būti pažymėtas mato-mas ženklas 28. Tokiu būdu, nukirstas kampas 29 yra optinė ar fizinė žymė dirbančiam personalui ar mašinai, skirtai gaminti ir/arba krauti ir/arba lankstyti lakštus, o taip pat šios ma-šinos orientavimo ir kontrolės prietaisams. 2enklu 28 gali
[0018] būti, pavyzdžiui, vietoj optinio indikatoriaus ant išorinės
[0019] pusės, tik gofruoto kartono bangos rodyklė arba plotelis be klijų ant vidinės ar išorinės pusės kaip išardymo ženklas nešikliui demontuoti. Jeigu ženklo paskirtį atlieka plotelis be klijų, tokiu atveju viršutinė sekcijos 14 pusė ir apatinė sekcijos 15 pusė padengtos, pavyzdžiui su savaime veikiančių klijų sluoksniais, kurie nelimpa prie kitokių sluoksnių, bet puikiai sulimpa vienas su kitu. Tačiau svarbu suprasti, kad nei klijavimas ar kitoks sekcijų 14 ir 15 tvirtinimas tarpu-savyje, nei pastovus ar laikinas sulankstyto lakšto tvirtinimas prie nesančio įtaiso jokiu būdu nėra būtinas, tačiau yra galimybė pasirinkti priklausomai nuo tinkamumo ir noro.
[0020] Lakštas, paruoštas pagal anksčiau pateikto aprašymo dalį, kad įgautų išorinį pavidalą pagal 3 fig., toliau lankstomas rankomis arba mašinos pagalba sulenkiant sekcijas 12 ir 13, pavyzdžiui, 90° kampu apie griovelius 17 ir 18, po to, kai išorinės sekcijos jau sulankstytos, ta pačia kryptimi ir, pavyzdžiui, tuo pačiu kampu sekcijų 12 ir 13 atžvilgiu apie jų griovelius 16 ir 19, sekcija 14 atlenkiama į vidų, o sekcija 15 užlenkiama ant sekcijos 14 iš išorės, kaip tai parodyta 3 fig.
[0021] Paskui suformuotas laikiklis uždedamas ant pernešimui skirtų objektų, pavyzdžiui, butelių, kurių skaičius atitinka laikiklio skylių skaičių, per sąvaras spaudžiamas ant butelių dangtelių 8, tilteliai 30 trūksta, o tokiu būdu atskirtos viena nuo kitos sąvaros lenkiamos apie savo pagrindo linijas į sekcijų 12 ir 13 vidaus puse, įveikiant jų stangrumą arba struktūrinį ar medžiagos elastingumą. Kaip parodyta 3 fig., kiekviena sąvarų pora suformuoja sueinančius į vieną liniją centruojančius kreipiamuosius paviršius dangtelio ir, pagal galimybes, likusių butelio dalių atžvilgiu. Dangtelis įspau-džia sąvarų laisvuosius galus ir pirmiausia prasiskverbia pro skyles 21, po to - skyles 20 ir galiausiai savo apatine briauna 9 atsiremia į sekcijos 15 viršų ir tuomet prispaudžia sekciją 15 prie sekcijos 14, kadangi dangtelio diametras yra šiek tiek didesnis negu skylių 20, o tai reiškia, kad turi vykti tam tikras lankstus arba kitu būdu nestangrios medžia-gos suspaudimas sekcijos 15 ploteliuose apie skyles 20. Kai dangtelis praeina per skyles 20, suspausta medžiaga sugrįžta į savo padėtį iki šio poveikio, t.y. ji prasiskverbia į tarpą žemiau dangtelio briaunos 9 ir šiuo atveju pakankamai efektyviai fiksuoja viena prie kitos ne tik sekcijas 14 ir 15, bet ir laikiklį ant butelių. Šis efektyvumas užtikrinamas b€itent sąvarų 27 pagalba. Kai tik dangtelis ir antbriaunis 4 užima savo padėtį, žemiau dangtelio atsiduria laisvi sąvarų kraš-tai, kuriuos suformuoja išpjovos 23, aprašytos medžiagos ir/arba struktūros sąlygojamas stangrumas garantuoja, kad są-varos yra sulenkiamos į priešingą pusę apie jų pagrindo linijas 17 ir 18 ir šio veiksmo metu jas stabdo butelio kaklelis, kuris dėl jo į viršų nukreiptos kūgio formos leidžia atlikti tokį grįžtamąjį judesį. Kai sąvaros atsiremia į butelio kak-liuką, jos savo laisvu galu atsiduria arba žemiau dangtelio briaunos 9, arba, jei butelys turi antbriaunį 4, žemiau jo apatinės pusės 5, kaip tai aiškiai parodyta 3 fig. Tokiu bū-du, šioje padėtyje antbriaunis 4 yra laikomas suspaustas tarp išorinės sekcijos 14 apatinės pusės ir laisvų sąvarų galų ir todėl negali judėti nei pirmyn, nei atgal. Jei antbriaunių 4 nėra, tada centrinė sekcija daroma platesnė, kad pailgėtų sąvaros ir jos pasiektų ar atsiremtų į žemutinę sekcijos 14 pus<į , kad išvengti poslinkių tarp butelių ir laikiklio.
[0022] Kaip parodyta 3 fig., sąvaros labai kokybiškai palaiko
[0023] sujungimą tarp butelių ir laikiklio išilgine sąvarų kryptimi, pagal kurią jos turi didžiausią atsparumą arba pasipriešinimo jėgą, kuri yra net didesnė negu gofruoto kartono bangos išil-gine kryptimi, statmena išilginiam lakšto pagal 1 fig. tempi-mui, būtent nuo sąvarų pagrindo jų laisvų kraštų 23 kryptimi.
[0024] 3 fig. taip pat aiškiai matoma, kad gali atsirasti palyginti
[0025] didelės kampinės jėgos tarp butelio dangtelio sekcijų 15 bei 14, ypač, jei skylės centrinėja sekcijoje 11, suformuotos įpjovomis 22, yra didesnės negu butelio, esančio minėtoje skylėje, skerspjūvį. Nežiūrint į tai, gali būti pageidautina, kad tokios skylės būtų nežymiai didesnės, pavyzdžiui, tam, kad padaryti laikiklį tinkantį to paties tipo ir dydžio buteliams 2, kurie nežymiai kinta dydžiu ir/arba forma. Kadangi sąvaros ypač efektyviai priima ir neutralizuoja įstrižus ir vertikalius judesius tarp butelių ir laikiklio, yra įmanoma išvengti atsirandančio laisvumo ir išsidėvėjimo pačioje pra-džioje, išlaikant visus sujungimus pakankamai patikimus iki tokio laipsnio, kad jau nereikia pasikliauti tik sekcijų 14 ir 15 sugebėjimu išlaikyti butelius apie jų skyles. Tai įga-lina konstrukcinė savybė, užtikrinanti medžiagos, esančios
[0026] aj>ie skyles 20 ir/arba 21 įsiskverbimą į tarpą žemiau dangtelio briaunos 9, pavyzdžiui, laikikliuose, skirtuose daugkartiniam naudojimui. Tačiau šios savybės panaudojimas pageidau-tinas ir kitais atvejais. Sąvaros 27 ir iki tam tikro laipsnio taip pat skylės 21, kurios nežymiai didesnės už skyles 20, padeda paprastai ir patikimai nukreipti butelių viršų į laikiklio vidų, kadangi šie du konstrukciniai ypatumai nule-mia atitinkami butelio viršaus ir laikiklio butelių viršaus atžvilgiu oeritravimą, kadangi mašinoje galima laikiklį stumti link butelių arba atvirkščiai.
[0027] Aukščiau minėtas orientavimo efektas, o taip pat. palaiky-mas ir fiksavimas dar pagerėja nežymiai pakeitus išradimo realizavimo pavyzdžius, kaip tai parodyta 1 fig. viduryje bei apačioje ir 2 fig. kairėje. Paskutiniuose dviejuose varian-tuose sąvarų 27 šoninės dalys atskirtos atitinkamai grioveliais ir/arba perforacijomis 26' ir 26'', kad gauti atitinkamai panašias į trikampį ar trikampes atramines sąvaras 24' ir 24'', kurios lenkiamos apie jų pagrindo linijas 26' ir 26'' apie 90° kampu. Sulankstytoje laikiklio būklėje pagal 3 fig. sąvarų 24' ir 24'' laisvos ilgesnės briaunos remiasi į sekci-jų 12 ir 13 vidinę pusą. Tokiu būdu, laikiklio sąvarų 27 fiksavimo padėtis užtikrinama dar patikimiau ir kartu padidina-mas laikiklio ilgaamžiškumas ir fiksavimo galimybės. Kartu gaunamas papildomas privalumas, kuris pasireiškia tuo, kad bangos, pavyzdžiui, gofruoto kartono, išilginė kryptis gali būti statmena įpjovoms 23. Tuomet gofruotas kartonas gali būti elastiškai lenkiamas į įšorę , tarp poros atraminių sąva-rų 24' ir 24'', kas gali būti reikalinga, ypač kai buteliai turi antbriaunį 4.
[0028] Atramines sąvaras 24 sekcijose 12 ir 13 taip pat galima panaudoti kaip alternatyvines atraminių sąvarų, suformuotų iš sąvarų 27, dalims. Tokia alternatyva parodyta 1 fig. viduryje, kurioje pagrindo linijos (grioveliai) pažymėtos 26, o įžambinės įpjova 25, tuo tarpu mažo dydžio šonai įpjaunami grioveliuose ir/arba perforacijose 16 ir 19. Tokios atraminės sąvaros 24 turi pranašumą lyginant su sąvaromis 27, sujung-tomis su atraminėmis sąvaromis, kadangi jos gali būti atlenk-tos į vidų nuo jų sekcijų 12 ir 13 uždėjus laikiklį ant, pa-vyzdžiui, sustatytų eile butelių viršaus. Šiuo atveju nebū-tina panaudoti bet kokį sąvarų laikiną didesnį elastingumo padidėjimą, kadangi jos gali išlikti plokščios bet kurioje uždėjimo fazėje.
[0029] Svarbiausią ir/arba papildomą fiksavimo ir atraminį veiksmą galima taip pat gauti parinkus skyles 21 sekcijoje 14 žymiai mažesnes negu skyles 20 ir tuo pat metu padarius apie skyles 21 žiedinį griovelį, kurio diametras apytikriai atitinka diametrą pagal 1 ir 2 fig. Žiedinis plotas tarp žiedi-nio griovelio ir skylės sienelės gali turėti žvaigždės pavidalo įpjovas. Tokiame variante, kuris gali būti tinkamas kai kurioms medžiagos rūšims ir tikslams, šį žiedinį plotą į vir-šų išspaudžia dangtelis 8 per skyles 20, kuris atsiduria dangtelio periferijoje su tam tikru liekamuoju stangrumu.
[0030] Išradimas neapsiriboja parodytais ir aprašytais pavyz-džiais, kadangi šių pavyzdžių požymiai gali būti laisvai kom-binuojami išradimo apimties ribose, kaip tai pateikta api-brėžtyje. Ypatingais atvejais taip pat galima padaryti sąva-ras ir/arba 13 ir/arba kaip sekcijos 14 tęsinį. Taip pat galima pakeisti įpjovas 22, 22' grioveliais ir padaryti įpjo-vas 23, 23' tarp pastarųjų statmenai grioveliams 17 ir 18.
1. Butelių (2) laikiklis (10, 10'), kurie turi į viršų kūgiškai siaurėjantį kakliuką (3), kurio viršutinis, pavyz-džiui, cilindrinis galas (7) turi išorini sriegį užsukamam dangteliui (8) arba žiedą gaubteliui užspausti, padarytas iš sulankstyto lakšto (1, 1'), pagaminto, tinkamiausia, iš gofruoto kartono, turinčio, mažiausiai ir optimaliausiai, penkias išilgines sekcijas, būtent, centrinę sekciją (11, 11' ), išilginiais kraštais sujungtą su dvejomis tarpinėmis sekcijomis (12, 12' ir 13, 13'), kurios sujungtos atitinkamai su dvejomis išorinėmis sekcijomis (14, 14' ir 15, 15'), minėtos sekcijos yra atskirtos viena nuo kitos grioveliais (17) ar panašiai ir turi skyles (20, 20', 21, 21', 22, 22'), kurios uždengia viena kitą, kai lakštas lankstomas į uždaros formos profilį, ir pro kurias įspraudžiamas butelių (2) kakliukas (3) su dangteliu (8), minėtas lakštas ir atitinkamai laikiklis turi lankstomas sąvaras (27, 27', 27''), kurių laisvos briaunos skirtos viršutinei butelių (2) daliai palaikyti, besiskiriantis tuo, kad siekiant neutralizuoti ar apriboti santykinius judesius tarp butelių ir laikiklio ir abipusiai koordinuoti laikiklio ir butelių judesius, minėtos sąvaros, skirtos prispausti apatinę antbriaunio (4), apjuo-siančio butelio kakliuko (3) viršutinę dalį, pusę, yra nukreiptos į viršų ir apjuosiančios butelio kakliuką (3), iš esančių tarp viršutinės antbriaunio pusės ir žemutinės dangtelio (8) briaunos (9) dviejų išorinių, skirtų fiksuoti, sek-cijų šiam tikslui viršutinėse sekcijose skylės (20, 20' ) yra nežymiai mažesnio diametro negu dangtelis (8), o fiksuojama naudojant tam tikrą stangrų arba kitokiu būdu gaunamą medžia-gos suspaudimą lakšte ir/arba orientavimo efektą ir atitin-kamų sąvarų (27, 27', 27'') orientavimo ir palaikymo efektą, sustiprinamą atraminėmis sąvaromis (24, 24', 24''), kurios paremia sąvaras ir yra sulenktos apie 90° kampu atitinkamų sąvarų ir sekcijų (12, 12' ir 13, 13') atžvilgiu.
2. Laikiklis pagal 1 punktą, besiskiriantis tuo, kad minėtos sekcijos atskirtos grioveliais, padarytais tik ant išorinės ar vidinės lakšto pusės ir/arba perforacijomis ir/arba kitomis pramušimo būdu gautomis skylutėmis arba tik įspaustomis lenkimo žymėmis (16, 16', 17, 17', 18, 18', 19, 19'), ypač jei lakštas turi iš esmės lygiagrečią minė-tiems grioveliams struktūrą, pavyzdžiui gofruoto kartono ti-pas, ir/arba tuo, kad gofruoto kartono banga, statmena išil-ginei lakšto krypčiai.
3. Laikiklis pagal 2 punktą, besiskiriantis tuo, kad sekcijos yra atskirtos griovelių kombinacijomis jų išilgine kryptimi ir tiesiomis per visą lakšto storį perfo-ruotomis skylutėmis, kurių ilgis yra lygus ar nežymiai didesnis negu neperforuotų tarpų, kad palengvinti lenkimą ir iš-vengti žymių lenkimo Įtempimų tarp sujungtų sekcijų ir/arba tam, kad gauti konstrukciją, kurią patogu suspausti, kadangi skylutės atsiveria išorinėje pusėje, kai sekcijos sulankstomos, pavyzdžiui, 90° kampu į norimą naudojimo formą, ir tuo, kad perforuotos skylutės yra perstumtos viena kitos atžvil-giu, pavyzdžiui, dvi išorinės skylučių linijos lakšte turi kitokį jų išsidėstymą negu vidinės skylučių linijos.
4. Laikiklis pagal 1 punktą, besiskiriantis tuo, kad minėtos skylės (20, 20', 21, 21') dviejose išorinėse sekcijose yra uždėtos viena ant kitos, iš kurių skylės (21, 21') žemutinėje sekcijoje (14, 14'), kai lakšto lankstymas baigtas, yra didesnės negu skylės (20, 20') viršutinėje sekcijoje (15, 15').
5. Laikiklis pagal bet kurį iš 1-4 punktų, besiskiriantis tuo, kad minėtoje centrinėje sekcijoje (11, 11') yra įpjovos (22, 22'), kurios tęsiasi tarp dviejų gre-timų griovelių (17, 17' ir 18, 18'), o viduryje tarp pasta-rųjų užimamas plotas padalintas į dvi sąvarų (27, 27' , 27' ' ) puses išilginėmis tiesiomis įpjovomis per visą lakšto storį, išskyrus tarpą (30) įpjovų viduryje ar vienoje ar keliose ki-tose vietose, kuris jungia abi sąvarų puses, tuo, kad įpjovos (22, 2 2'), kurios riboja sąvaras (27, 27') iš šonų turi, pa-vyzdžiui, parabolės pavidalą, kur įpjovų (23) priešingi galai baigiasi parabolės viršūnėje, arba trapecijos ir trikampio pavidalą arba tiesą, statmeną išilginei įpjovai (23'), ir tuo, kad sąvarų (27, 27', 27'') pagrindo linija, nesusilpnin-ta perforacijomis (31, 31', 31'') sutampa atitinkamai su grioveliu (17, 17' ir 18, 18').
6. Laikiklis pagal bet kurį iš 1-5 punktų, besiskiriantis tuo, kad lakšto (1, 1') pusės turi žymes, pa-vyzdžiui, nukirstą kampą (29) žemutinės sekcijos (14) viename gale ir tame pačiame lakšto gale ant išorinės sekcijos (15) išorinės ir/arba vidinės pusės žymėtą ploteli (28), pavyz-džiui, matomą ženklą ant išorinės pusės, plotelį be klijų ant vidinės ar išorinės pusės, naudojamą kaip atplėšimo žymą, kai laikiklis išardomas, o žemutinės išorinės sekcijos (14) vir-šutinė pusė ir viršutinės išorinės sekcijos (15) apatinė pusė yra padengtos, pavyzdžiui, savaime veikiančių klijų sluoks-niu, kuris nekimba prie kitokių sluoksnių, o tik prie tokio paties sluoksnio.
7. Laikiklis pagal bet kurį iš 1-6 punktų, besiskiriantis tuo, kad sąvarų šoninės dalys yra atskirtos grioveliais ir/arba perforacijomis (atitinkamai 26' ir 26'') ir sudaro trikampes atramines sąvaras (atitinkamai 24' ir 24''), kurios sulenkiamos apie savo pagrindo linijas (atitinkamai 26' ir 26'') apie 90° kampu, laisvos ilgesniosios briaunos, kai laikiklis jau sulankstytas, remiasi į tarpinių sekcijų (atitinkamai 12, 12' ir 13, 13*) vidinę pusę, o išil-ginė bangų kryptis, pavyzdžiui gofruoto kartono, yra statmena minėtoms išilginėms įpjovoms (23, 23').
8. Laikiklis pagal bet kurį iš 1-6 punktų, besiskiriantis tuo, kad atraminės sąvaros (24) padarytos tar-pinėse sekcijose (12, 13) ir turi pagrindo linijas (26), ižambines įpjovas (25) ir šonines įpjovas grioveliuose ir/arba perforacijose (atitinkamai 16 ir 19), šios atraminės sąvaros (24) sulenkiamos į vidų nuo jų sekcijų (12, 13), kai laikiklis uždedamas ant butelių viršaus.
9. Laikiklis pagal bet kurį iš 1-8 punktų, besiskiriantis tuo, kad pagrindinis ir/arba papildomas fiksavimo ir atraminis veiksmas gaunamas skylių (21) žemutinėje išorinėje sekcijoje (14) pagalba, kurių diametras žymiai ma-žesnis lyginant su viršutinių skylių (20) diametru ir yra ap-juostos žiediniu grioveliu, turinčiu diametrą, kuris apytikriai atitinka viršutinių skylių (20) diametrams, o žiediniame plotelyje tarp žiedinio griovelio ir skylės sienelės yra 'žvaigždutės formos įpjovos, kurios įspaudžiamos dangteliu (8) į viršų per apatines skyles (20) ir apjuosia dangtelį su tam tikru liekamuoju stangrumu.
10. Laikiklis pagal bet kurį iš 1-9 punktų, besiskiriantis tuo, kad sąvaros ir/arba atraminės są-varos padarytos iš tarpinės sekcijos (12, 13) ir/arba vienos iš išorinių sekcijų tęsinyje pakeistos grioveliais ir minėtos Įpjovos ( 23, 23') tarp pastarųjų įpjovų yra tiesios ir statmenos grioveliams ( 17, 18), esantiems tarp centrinės sekcijos ir tarpinių sekcijų.
