[LT] Siūloma gelžbetoninio, iš anksto įtemptos armatūros stulpo elektros oro linijoms konstrukcija. Stulpo skerspjūvio forma, jo plonėjimo laipsnis, darbo armatūros padėtis skerspjūvyje ir paskirstomosiosarmatūros išdėstymas išilgai stulpo aukščio parinkti taip, kad būtų mažiausios darbo, betono ir metalo sąnaudos.
[EN] There presents a pillar construction of ferroconcrete beforehand tensioned reinforcement for an electric airline. The cross-section form of the pillar, the degree of its getting thinner, the position of the effective reinforcement and the position of the distribution reinforcement along the pillar's height are selected so that the expenditure of labour, the concrete and metal input would be the least.
[0001] Išradimas skiltas gelžbetoniniams, iš anksto Įtemptos armatūros gaminiams - gelžbetoniniams stulpams, stiebams ir atramoms, o būtent, elektros oro linijų stulpams.
[0002] Žvinomos gelžbetoninės atramos ( buvusios SSRS autorinis liudijimas Nr. 129 424, E 04 H 12/12 ). Šios atramos skiriamos vynuogynams, yra trikampio skerspjūvio ir turi tris iš anksto įtemptus darbo armatūros strypus trikampio kampuose, apvyniotus paskirstomosios armatūros viela . Atitinkamai parinkus ilgi, skerspjūvi ir armatūrą tokią atramą galima būtų panaudoti kaip elektros oro linijos stulpą. Tačiau tokios atramos skerspjūvis per visą ilgi yra vienodas, todėl jos gamybai būtų sunaudojama nepateisinamai daug metalo ir betono. Paskirstomosios armatūros viela, ištisai apvyniota apie darbo armatūros strypus, juos gniuždo (suglaudžia) vidurinėje dalyje, sumažina naudingą skerspjūvį ir proporcingai sumažina konstrukcijos stiprumą.
[0003] Žinomas taip pat gelžbetoninis stulpas ( buvusios SSRS autorinis liudijimas Nr. 819 287, E 04 C 3/30, publ. 1981. 04. 81 ), kurio,vienodame per visą ilgį, kvadrato fonuos skerspjūvyje yra tolygiai paskirstyti iš anksto įtemptos armatūros strypai.Šio stulpo gamybai dėl neracionalaus armatūros paskirstymo skerspjūvyje ir dėl to, kad per visą ilgį yra vienodas skerspjūvio plotas, taip pat reikia daug metalo ir betono, be to,kvadratinio skerspjūvio stiebą sunku išimti iš formos.
[0004] Išradimo tikslas - sumažinti metalo ir betono sąnaudas ir padidinti stulpo konstrukcijos technologiškumą.
[0005] Tikslą pasiekia siūlomas lygiašonės trapecijos formos skerspjūvio gelžbetoninis plonėjantis stulpas, kurio keturi iš anksto Įtemptos darbo (nešančiosios) užgrūdinto plieno armatūros strypai patalpinti trapecijos skerspjūvio kampuose. Stulpo skerspjūvio trapecijos ilgesnis pagrindas ir kampai prie jo yra vienodi per visą jo ilgi, o storgalio trapecijos aukštis yra didesnis už plongalio trapecijos aukšti. Tų aukščių skirtumo santykis su stulpo aukščiu yra nuo 0,009 iki 0,012. Storgalio skerspjūvio ilgesniojo pagrindo santykis su trumpesniuoju yra nuo 0,9 iki 0,95, o su skerspjūvio trapecijos aukščiu - nuo 0,65 iki 0,8. Paskirstomoji skersinė armatūra gaminama iŠ plieninės vielos tinklelių ir pavienių sankabų, kurios apgaubia nešančios armatūros strypus. Didžiausio lenkimo momento vietoje (stulpo įkasimo į gruntą zonoje) tinklelio žingsnis sudaro pusę storgalio skerspjūvio trapecijos aukščio, lenkimo momentui mažėjant, tinklelio žingsnis didėja, o dar toliau, stulpui suplonėjus pritvirtinamos pavienės vielos sankabos. Stulpo plongalyje ir storgalyje tinklelio žingsnis yra du kartus mažesnis už tinklelio žingsni stulpo Įkasimo i gruntą zonoje. Šių tinklelių paskirtis - atlaikyti darbo armatūros strypų papildomas jėgas, atsrandančias įtemptos armatūros atleidimo metu.

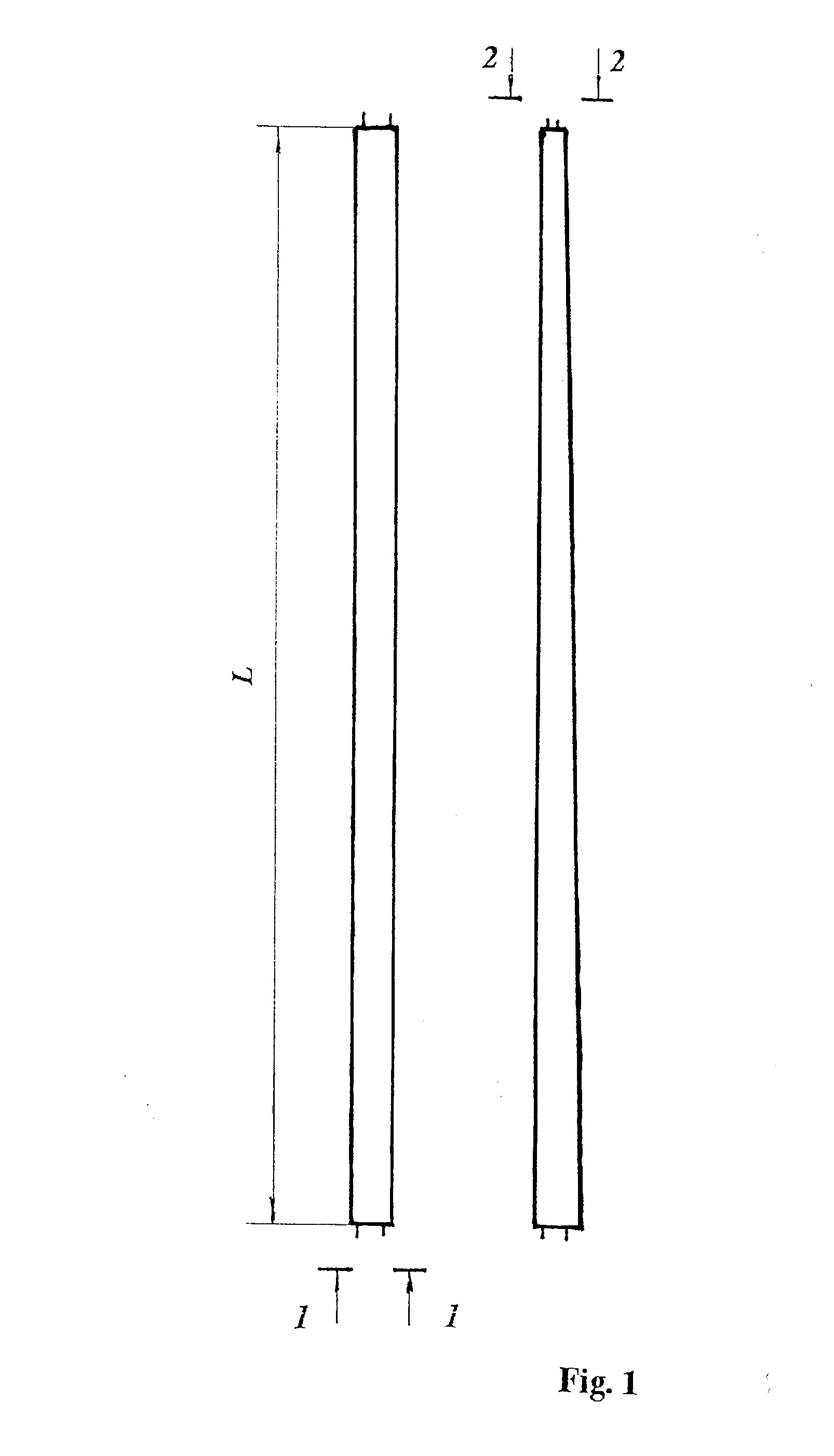

[0006] Išradimo esmę iliustruoja brėžiniai fig. 1 , fig. 2 , fig. 3 ir fig. 4

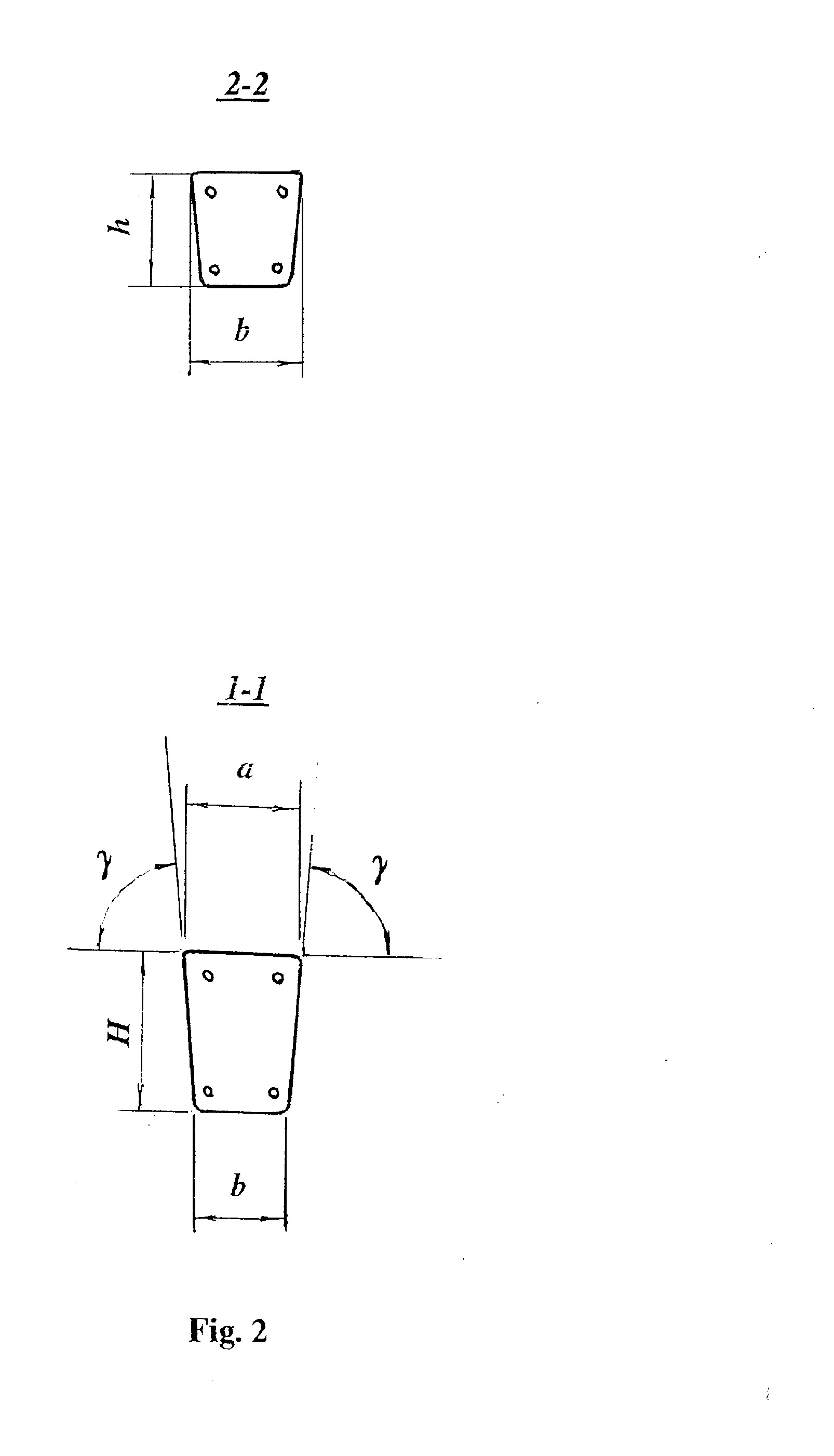

[0007] Figūroje 2 parodyti vaizdai j stulpo storgalį 1 - 1 ir plongal i 2 - 2 . Čia:
[0008] H - storgalio skerspjūvio trapecijos aukštis;o - storgalio ir plongalio skerspjūvių trapecijų ilgesnysis pagrindas; b - storgalio skerspjūvio trapecijos trumpesnysis pagrindas; y- minėti) trapecijų kampai prie pagrindų; h - plongalio skerspjūvio trapecijos aukštis; 1 - 1 - storgalio skerspjūvis;

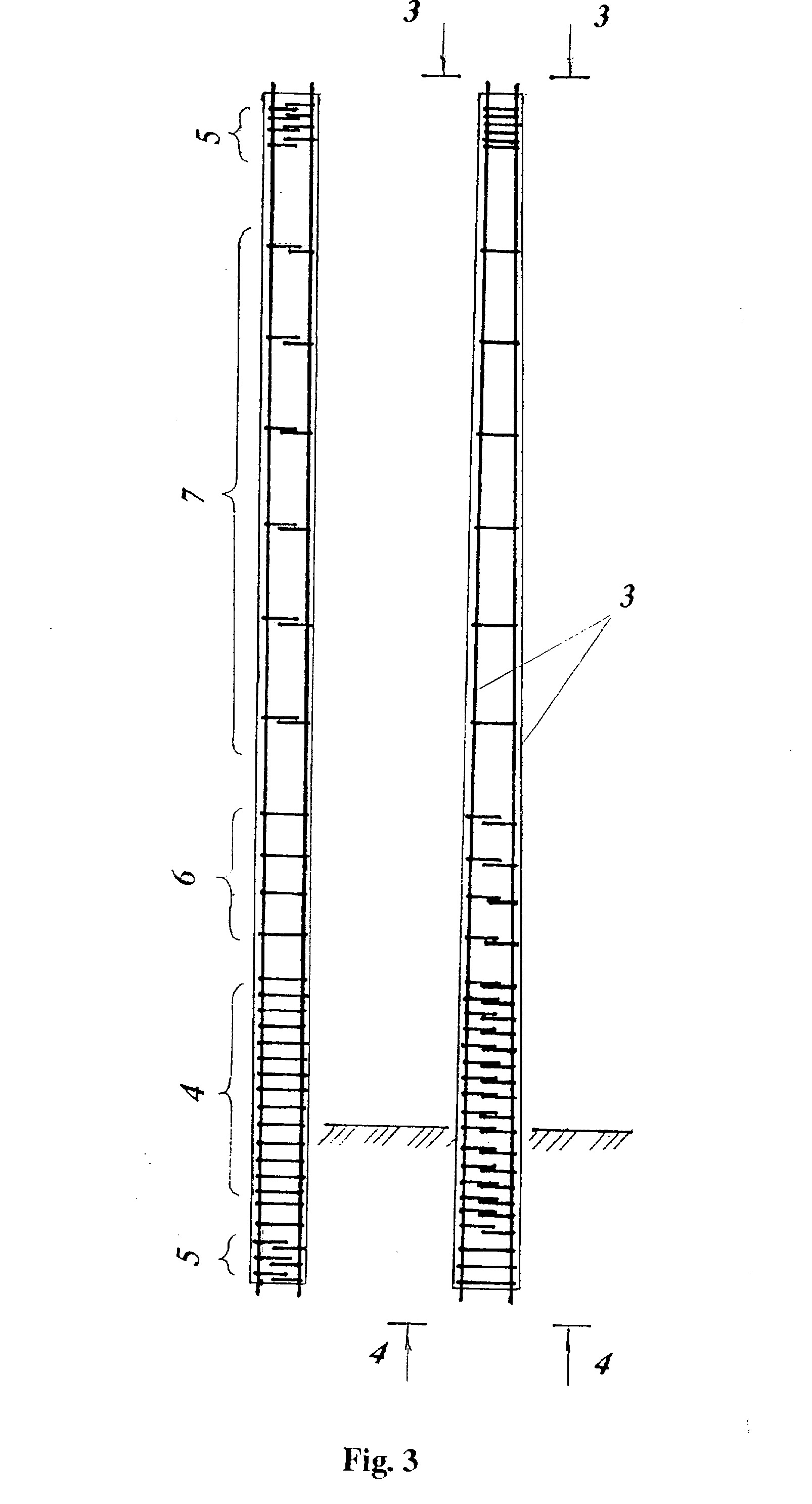

[0009] Figūroje 3 pavaizduotas armatūros karkasas: jo dvi projekcijos . Čia: 1 - 1 - storgalio skerspjūvis;
[0010] 3 - da rbo ( n esančioj i) annatūra; 4 - paskirstomoji skersinė annatūra ties įgilinimo i gruntą vieta; 5 - paskirstomoji skersinė armatūra stulpo storgalyje ir plongalyje:

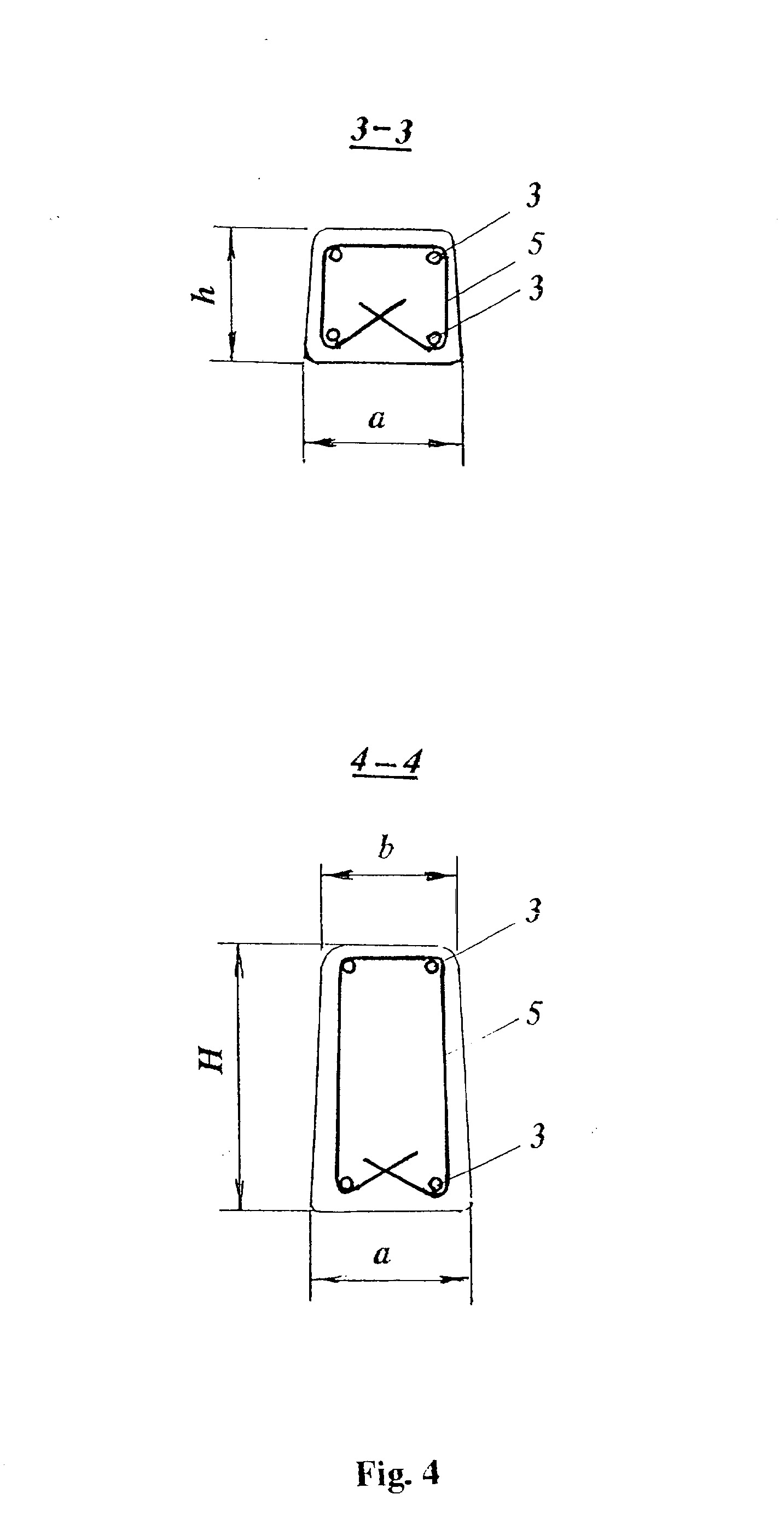

[0011] Figūroje 4 pavaizduotos armatūros karkaso plongalio ir storgalio skerspjūviai. Čia:
[0012] 3 - 3 - armatūros karkaso plongalio skerspjūvis; 4 - 4 - armatūros karkaso storgalio skerspjūvis; 5 - paskirstomoji skersinė annatūra stulpo storgalyje ir plongalyje.
[0013] Siūlomo stulpo trapecinis profilis, kurio pagrindai a,b ir kampai prie pagrindo ;/, pavaizduotas pjūviuose 1- 1 ir 2-2 palengvina jo išėmimą iš liejimo formos. Stulpo plonėjimo laipsnis, išreikštas storgalio ir pJongalio skerspjūvių trapecijų aukščių skirtumo [ H - h) santykiu su stulpo aukščiu L nuo 0,009 iki 0,012 ir ilgesniojo pagrindo a santykis su aukščiu H nuo 0,65 iki 0,8 ir su trampesniuoju b, nuo 0,9 iki 0,95, parinktas taip, kad stulpo skerspjūvio atlaikantis momentas nors ir mažėja Į plongalį, bet yra paknkamas pakabinamų elektros laidų laikymui, o tai reiškia, kad betono sunaudojama mažiausiai. Padidinus santykius virš viršutinių ribų, t.y. padidinus stulpo plonėjimo laipsni, padidėtų betono sąnaudos stulpo storgaliui, o sumažinus juos - padidėtų betono sąnaudos plongaliui.
[0014] Metalo taupymui prie nešančiosios armatūros 3 pritvirtinta paskirstomoji skersinė armatūra 4, 5, 6, 7, kaip parodyta skerspjūviuose 3 - 3 ir 4 - 4 . Armatūra yra netolygiai paskirstoma išilgai stulpo: ji tanki tik stulpo galuose 5 ir ties Įkasimo Į gruntą riba-4. Parinktas bandymais optimalus jos tankumas ties įkasimo į gruntą riba yra lygus pusei storgalio skerspjūvio trapecijos aukščio. Stulpo galų apsaugojimui nuo aptrapėjimų įtemptos darbo armatūros atleidimo metu,kol betonas nepasiekė pijektinio stiprumo, paskirstomosios armatūros tinklelio 5 žingsnis stulpo galuose yra du kartus mažesnis.Laboratoriniai bandymai parodė, kad likusiose stulpo dalyse pakanka 5 - 7 kartus retesnio paskirstomosios armatūros tinklelio 6 ir pavienių vielos sankabų 7
[0015] Gamybos metu, pradžioje elektroterminiu būdu įkaitinami darbo (nešančiosios) armatūros strypai 3. Įkaitę strypai patalpinami formoje įtvirtinus jos galus ir po to, kai ataušta ir įsitempia, prie jų tvirtinami paskirstomosios armatūros tinkleliai 4, 5, 6. Užpylus formą betonu, jis sutankinamas vibravimu.
Iš anksto įtemplos armatūros trapecijos formos skerspjūvio gelžbetoninis stulpas, kurio skerspjūvio trapecijos ilgesnysis pagrindas ir kampai prie jo yra vienodi per visą stulpo ilgi,besiskiriantis tuo, kadstorgalio ir plongalio skerspjūvių trapecijų aukščių skirtumo santykis su stulpo aukščiu yra nuo 0,009 iki 0,012, storgalio skerspjūvio trapecijos ilgesniojo pagrindo santykis su tmmpesniuoju yra nuo 0,9 iki 0,95, su trapecijos aukščiu - nuo 0,65 iki 0,8, paskirstomosios skersinės armatūros tinklelio žingsnio santykis su storgalio skerspjūvio trapecijos aukščiu, priklausomai nuo padėties stulpo ilgio atžvilgiu yra toks: ties jgilinimo į gruntą vieta ketvirtadalyje stulpo ilgio - 0,5, aukščiau ir žemiau tos zonos - nuo 2 iki 2,5, ties stulpo galais - 0,25, o likusiose vietose - nuo 5 iki 7 iš pavienių armatūros vielos sankabų.
