[LT] Išradimas skirtas statybos apdailos darbams, dekoratyvinės ar kitos dangos padengimui.@Siūlomas naujos konstrukcijos slėgio bakelis susideda iš dviejų kamerų, kompaktiškai sutalpintų viename cilindre, kurias ir uždaro kūginiai dugnai. Viršutiniame dangtyje yra skylė, kurią uždaro dangtis suspausto oro dėka.
[EN]
[0001] Išradimas skirias statybos apdailos darbams, dekoratyvinės ar kitos dangos padengimui.
[0002] Yra žinomas SO-12A ir S0-13A slėgio bakelis, nurodytas V.P.Suchčiovo ir R.A.Karamanovo'Statybininko žinyne"M.,1989, 261 pusi. Šis slėgio bakelis visiškai užpildomas mišiniu ir neturi talpos suspaustam orui, kuris reikalingas stabiliam purkštuvo darbui. Darbo metu dalis mišinio nusėda pakraščiuose ant plokščio dugno ir, darbui pasibaigus, tenka valyti rankiniu būdu. Slėgio bakelio dangtis, o taip pat ir mišinio užpildymo anga atsidaro ir užsidaro varžtais, tai užima daug laiko ir varžtų sriegiai dirbant greit nudyla. Mišinio išėjimo čiaupas yra nukreiptas į viršų, todėl gedimo atveju mažina darbo saugumą. Mišinio užpildymui į bakelį papildomai reikalingas piltuvas. Mišinys užteršia oro padavimo į monometrą angą, įrengtą viršutiniame dugne.
[0003] Siūlomas naujos konstrukcijos slėgio bakelis susideda iš dviejų kamerų, kompaktiškai sutalpintų viename cilindre, kurias ir uždaro kūginiai dugnai. Viršutiniame dangtyje yra skylė, kurią uždaro dangtis suspausto oro dėka. Tokia slėgio bakelio konstrukcija leidžia: a) suspausto oro kamerą naudoti kaip resiverį; b) sumažinti bakelio svori; c) pasibaigus darbo ciklui, visam mišiniui išeiti iš bakelio; d) sutrumpinti bakelio užpildymo mišiniu laiką; e) prailginti bakelio uždarymo mechanizmo tarnavimo laiką; f) padidinti darbo saugumą; g) užpildyti bakelį mišiniu be piltuvėlio; h) apsaugoti monometro pajungimo oro kanalą nuo užteršimo ir nuo

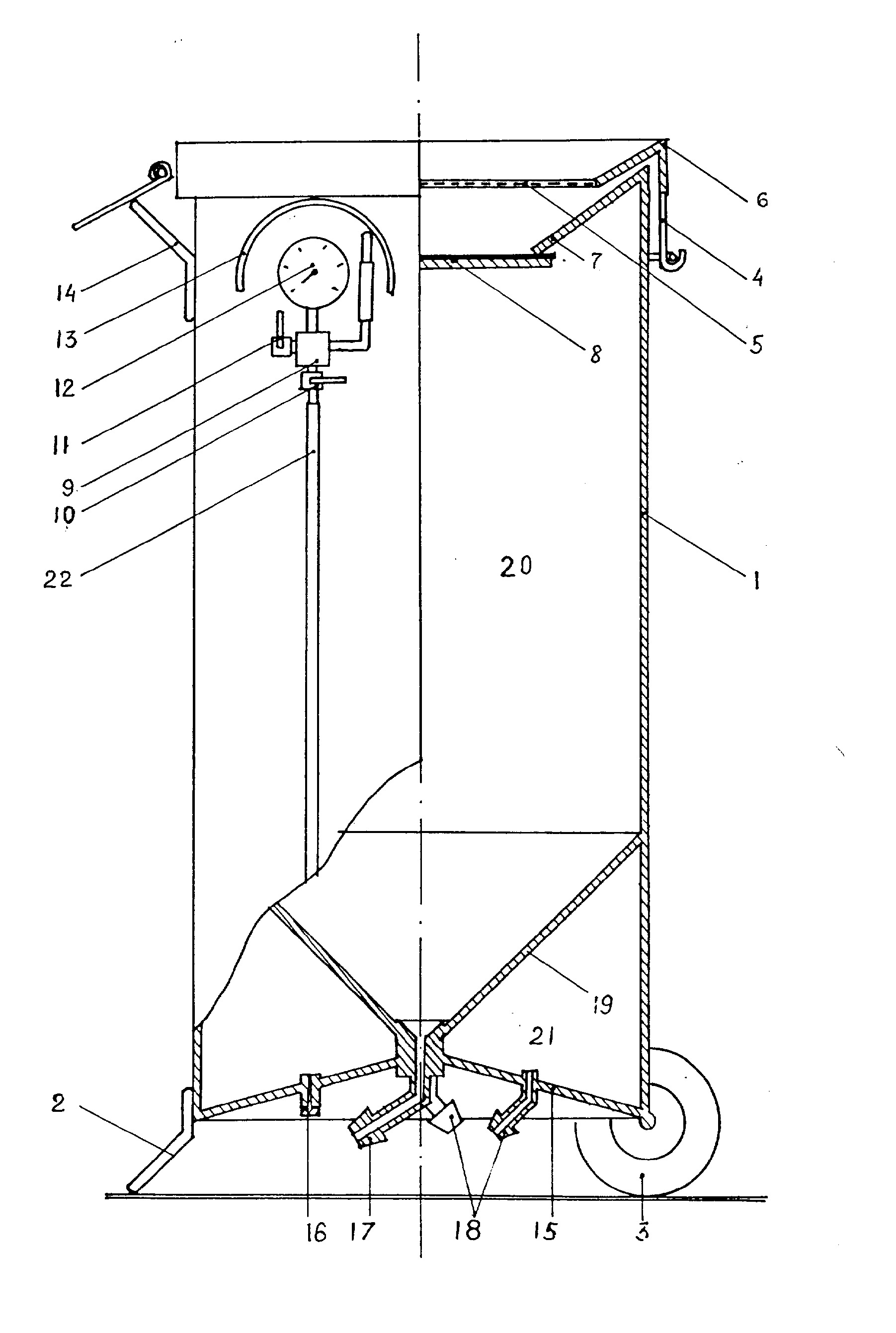

[0004] Cilindrinės formos bakelio korpusas 1 remiasi į atramas 2 ir ratelį 3. Viršutinėje bakelio dalyje lanksto 4 pagalba pritvirtintas kontrolinio sieto 5 rėmas 6. Kūginiame dangtyje 7 esanti mišinio užpildymo anga iš viršaus uždaroma dangčiu 8. Ant korpuso 1 pritvirtinta kryžmė 9, prie kurios tvirtinami ventiliai 10 ir 11, monometras 12. Prie korpuso 1 pritvirtintas apsauginis stogelis 13 ir rankena 14. Apačioje cilindrinis korpusas 1 turi kūginį dugną 15, kuriame tvirtinami apsauginis vožtuvas 16, mišinio išėjimo čiaupas 17 ir oro padavimo ir išėjimo čiaupai 18. Kūginė pertvara 19 skiria mišinio kamerą 20 nuo suspausto oro kameros 21. Žarna 22 sujungia suspausto oro kamerą 21 per kryžmę 9 su mišinio kameros 20 viršutine dalimi.
[0005] Per viršutinę angą į kamerą 20 supilamas mišinys, kuris, esant reikalui, gali būti perpilamas per kontrolinj sietą 5. Per vieną iš čiaupų 18 j kamerą 21 paduodamas suspaustas oras, kuris žarna 22 patenka į mišinio kameros 20 viršutinę dalį. Dangtis 8, veikiamas iš apačios suspausto oro, pakeliamas į viršų ir uždaro angą. Oro spaudžiamas mišinys pro čiaupą 17 eina žarna į purkštuvą. Esant reikalui, iš kameros 20 suspaustas oras gali būti paduodamas tiesiog į purkštuvą. Spaudimas bakelyje reguliuojamas ventiliu 11 ir kontroliuojamas monometru 12. Išėjus visam mišiniui iš kameros 20, ventilis 11 atidaromas ir sustabdomas oro padavimas į kamerą 21 .Slėgiui kameroje 20 sumažėjus iki nulio, dangtis 8 savaime atsidaro. Toliau darbo ciklas kartojasi. Viršijus nustatytą slėgį, atsidaro apsauginis vožtuvas 16.
Slėgio bakelis, skirtas paduoti mišinį ir suspaustą orą į purkštuvą ir turintis cilindrinės formos kamerą, besiskiriantis tuo, kad cilindrinės formos kameros viduje įmontuota apversto kūgio formos pertvara (19), sujungta su mišinio išėjimo čiaupu (17) ir dalijanti vidinę kameros ertmę į mišinio (20) ir suspausto oro (21) kameras, be to, mišinio kameros (20) viršus yra apversto kūgio formos su iš apačios uždengiama anga mišinio užpylimui ir uždarymo mechanizmu.
