[LT] Išradimo objektas yra įrenginys, būtent, ištraukiama įmontuojama lyginimo lenta, ir gali būti panaudotas baldų ar jų detalių gamyboje ir pan.@Ši ištraukiama įmontuojama lyginimo lenta sudaryta iš užpakalinės lentos dalies (užpakalinės dalies) 3 ir su ja per šarnyrą 5 atverčiamai sujungtos priekinės lentos dalies (priekinės dalies) 4 užverčiamos ant užpakalinės dalies 3 į ramybės padėtį ir atverčiamos nuo užpakalinės dalies 3 į su užpakaline dalimi viename lygyje esančia darbinę padėtį. Užpakalinė dalis 3 lygegrečiais kreiptuvais 8, esančiais ant ištraukiamo elemento pastūmos kreipiamosios 6 atverčiant pakeliamą į viršutinę darbinę padėtį.@Tarp priekinės dalies 4 ir pastūmos kreipiamosios 6 yra kreipiamoji atrama 11, nukreipimo ir atrėmino pasukamas elementas, kuris yra įmontuotas atverčiamai su priekine dalimi 4 ir priekinę dalį 4 atverčiant ranka sudaro priverstinę kreipiamąją užpakalinei daliai 3 ir jos lygegretiesiems kreiptuvams 8 ir išlaiko priekinę dalį 4 lyginimo lentos darbinėje padėtyje fiksuotoje pozicijoje.
[EN]
[0001] Išradimo objektas yra įrenginys, būtent, ištraukiama įmontuojama lyginimo lenta, ir gali būti panaudotas baldų ar jų detalių gamyboje ir pan.
[0002] Ši ištraukiama įmontuojama lyginimo lenta sudaryta iš užpakalinės lentos dalies (užpakalinės dalies), prie kurios šarnyru prijungta atlenkiama priekinė lentos dalis (priekinė dalis), kuri į ramybės padėtį užver-čiama ant užpakalinės dalies, o į darbinę padėtį atlenkiama nuo užpakalinės dalies, ir sudaro vieną plokštumą su užpakaline dalimi, kur užpakalinė dalis iš apatinės ramybės padėties į viršutinę darbinę padėtį paverčiant perkeliama lygiagrečiais kreiptuvais, besiremiančiais ant ištraukiamo elemento pastūmos kreipiamosios.
[0003] Tokios konstrukcijos lyginimo lenta žinoma iš Vokie-tijos naudingo modelio 91 11 464. Čia priekinė lyginimo lentos dalis, į darbinę padėtį atverčiama nuo užpa-kalinės lyginimo lentos dalies, ir laikoma papildomos atramos laikiklio pagalba ir fiksuojama dyginiu įlai-diniu sujungimu su atrama, o ši atrama per šarnyrinę svirtį sujungta su vienu iš lygiagretainio kreiptuvų.
[0004] Papildomai prie užpakalinės lyginimo lentos dalies priderintas traukimo elementas, kuris priverstinai nu-kreipiamas papildomoje pastūmos kreipiamojoje ir są-. lygoja priverstinį lygiagretainio kreiptuvų ir abiejų viena ant kitos atverstų lyginimo lentos dalių judesį ištraukimo metu, dėl ko abi lyginimo lentos dalys su atrama paverčiamos į viršų. Tik po to viršutinė lyginimo lentos dalis atsiduria ištrauktoje padėtyje, o ją sudaro priekinė lyginimo lentos dalis atverčiama nuo užpakalinės į priekį, ir fiksuojama dyginiu įlaidiniu sujungimu su atrama.
[0005] Šis variantas yra palyginti brangus dėl papildomų krei-piamųjų, atvertimo ir sujungimo priemonių, o be to, dėl
[0006] sudėtingos matmenų kontrolės montavimo metu, kadangi visi konstrukcijos elementai turi būti tam tikrame san-tykyje su ištraukimo kreipiamąja ir spintos stalviršio atžvilgiu. Tai ypač svarbu, kadangi lyginimo lentos pa-dėties fiksavimas darbinėje padėtyje vyksta tik atsirė-mus užpakalinei lentos daliai į darbini, paviršių, taip kad, esant matmenų nukrypimams, gaunasi nestabili dar-binė padėtis.
[0007] Išradimo uždavinys - ištraukiamą įmontuojamą anksčiau minėtos konstrukcijos lyginimo lentą tiek patobulinti, kad ji būtų sudaryta iš nedaug ir paprastų konstruk-cinių elementų ir patogiu būdu įgalintų priverstinių lyginimo lentos dalių judėsi, i, saugią darbinę padėti, su stabiliu padėties fiksavimu ir, todėl įgalintų ypač paprastą montavimą su sumažintomis darbo sąnaudomis.
[0008] Šis uždavinys pagal išradimą yra išsprendžiamas išra-dimo apibrėžties pirmame punkte nurodytais charakte-rizuojančiais požymiais, o papunkčiai apima atlikimo požymius, kurie atspindi pranašesnius ir naudingesnius uždavinio sprendimo variantus.
[0009] Ištraukiama įmontuojama lyginimo lenta pagal išradimą, kuri sudaryta iš dviejų priešpriešiais atverčiamų lentos dalių ir lygiagrečių kreiptuvų tarp ištraukimo kreipiamųjų, pranašesniu būdu yra su kreipiamąja atrama tarp pastūmos kreipiamosios ir priekinės lyginimo lentos dalies, kuri šarnyru sujungta su abiem dalimis ir atlieka atvertimo judesį ribotu švytavimo kampu tiek ištraukimo kryptimi, tiek ir atgal.
[0010] Po lyginimo lentos ištraukimo. stalčiaus pagalba iš ramybės padėties į darbinę padėtį ir, atverčiant prie-kinę lyginimo lentos dalį virš kreipiamosios atramos, yra automatiškai pasiekiamas priverstinis lygiagrečiųjų kreiptuvų ir užpakalinės lentos dalies nukreipimas ir ši užpakalinė lyginimo lentos dalis juda, išlaikydama horizontalią padėti, į viršų, i, darbinę padėtį ir tuo pačiu metu atverčia kreipiamąją atramą prieš buvusią ištraukimo krypti,- atgal atramos kryptimi ir žemyn, ir paremia priekinę lyginimo lentos dali, taip pat hori-zontalioje darbinėje padėtyje.
[0011] Lygiagretiej i kreiptuvai priešais pastūmos kreipiamąją fiksuojami ribotuvu ir kreipiamoji atrama fiksatoriumi įtvirtinama darbinėje padėtyje taip, kad visas svir-tinis mechanizmas, t.y. lygiagretiej i kreiptuvai ir kreipiamoji atrama stovi ant svirtinio šarnyro, pasu-kamo iš viso šešiomis pavertimo ašimis, ir tuo išlaiko abi lyginimo lentos dalis saugioje darbinėje padėtyje, kur dar papildomai užpakalinė lyginimo lentos dalis prigula prie spintos stalviršio priekinės briaunos.
[0012] Atverčiant priekinę lyginimo lentos dali, i, darbinę pa-dėtį, kreipiamoji atrama automatiškai paverčiama kartu aplink savo pavertimo ašį, esančią prie pastūmos kreipiamosios arba prie stalčiaus fasadinio skydelio ir sąlygoja lygiagrečiųjų kreiptuvų atvertimą į viršų su užpakaline lyginimo lentos dalimi ir taip pat priešinga ištraukimui kryptimi grįžtamąjį abiejų lentos dalių atvertimo į darbinę padėtį judesį, kur kreipiamoji atrama užima gulstesnę įstrižą padėtį nei lygiagretiej i kreiptuvai taip, kad dėka ypatingo šešių atvertimo atramos taškų įrenginio, sujungto su ribotuvais ir fiksatoriais, gaunamas padėties fiksavimas, kuris pasiekiamas automatiškai.
[0013] Šios įmontuojamos lyginimo lentos darbinės ar ramybės padėties nustatymas labai paprastai pasiekiamas papildomos kreipiamosios atramos pagalba. Dėka šios papras-tos konstrukcijos dalies galimas montavimas su mažes-niais montažo matais.

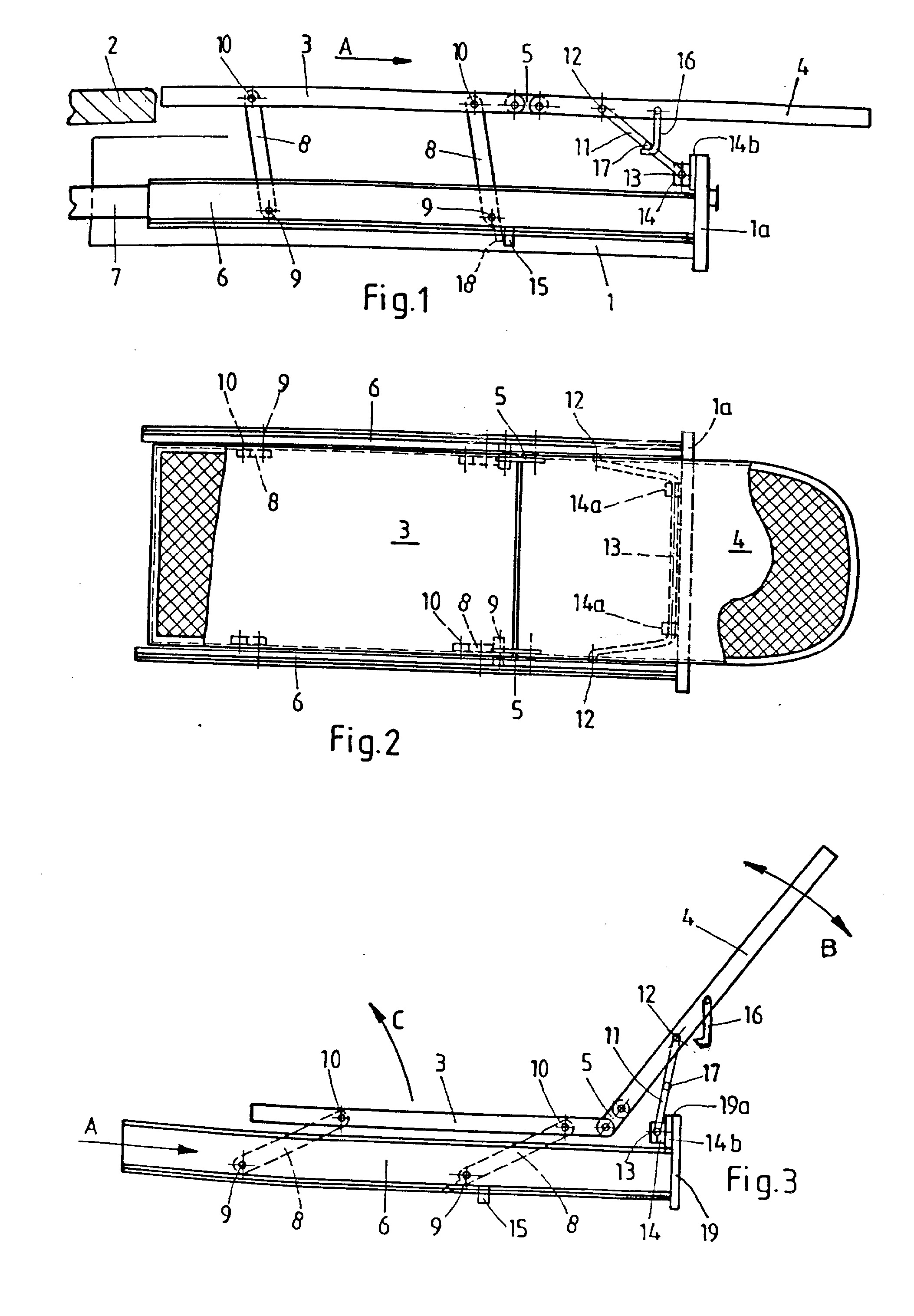

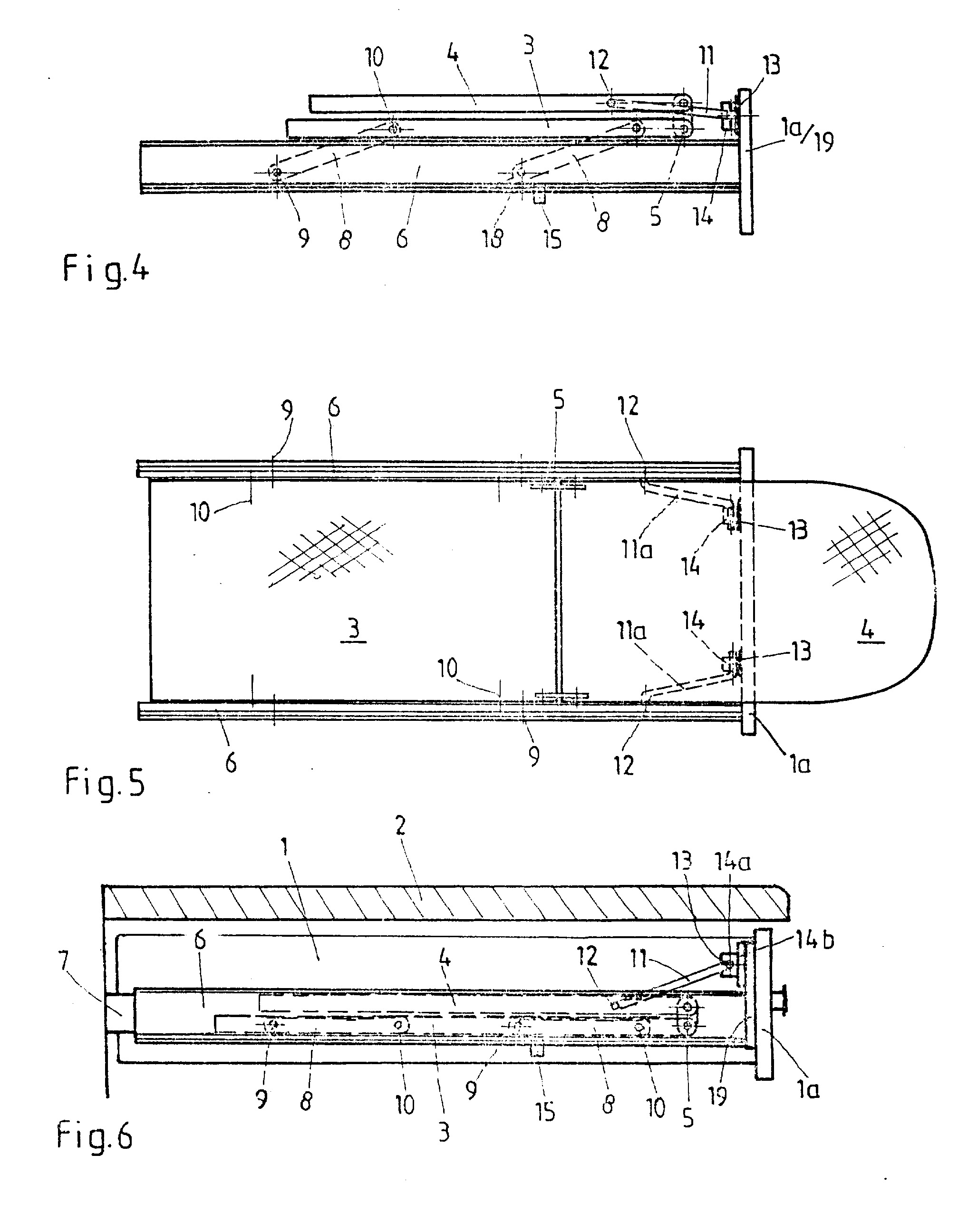

[0014] Brėžiniuose pavaizduoti atlikimo pavyzdžiai, kurie toliau paaiškinti plačiau. Fig. 1 Įmontuojamos lyginimo lentos, ištrauktos i darb-inę padėti, šoninis vaizdas. Fig. 2 Įmontuojamos lyginimo lentos pagal fig.l vaizdas iš viršaus su U raidės formos kreipiamąja atrama. Fig. 3 Įmontuojamos lyginimo lentos šoninis vaizdas iš-trauktoje ir dalinai atvers-toje i viršų prieki-nės dalies padėtyje, Fig. 4 Įmontuojamos lyginimo lentos šoninis vaizdas dar ne visiškai nuleistoje ramybės padėtyje su viena ant kitos užverstomis lentos dalimis, Fig. 5 Įmontuojamos įstumtos lyginimo lentos šoninis
[0015] Fig. 6 Įmontuojamos lyginimo lentos vaizdas iš viršaus
[0016] su pakitusia kreipiamosios atramos padėtimi.
[0017] Įmontuojama lyginimo lenta yra įmontuota ištraukiamame stalčiuje 1 po spintelės stalviršiu 2.
[0018] Ši įmontuojama lyginimo lenta sudaryta iš užpakalinės lentos dalies (užpakalinės dalies) 3 ir su ja per šarnyrą 5 atverčiamai sujungtos priekinės lentos dalies (priekinės dalies) 4, užverčiamos ant užpakalinės dalies 3 i, ramybės padėti, ir atverčiamos nuo užpa-kalinės dalies 3 i, su užpakaline dalimi viename lygyje esančią darbinę padėtį. Užpakalinė dalis 3 atverčiant perkeliama iš ramybės būklės į viršutinę darbinę padėtį ant pastūmos kreipiamosios 6 ištraukiamo elemento 7 esančiais lygiagrečiaisiais kreiptuvais 8.
[0019] Abiejuose užpakalinės dalies 3 šonuose yra du lyginimo lentos ištraukimo kryptimi A per atstumą vienas nuo kito sumontuoti lygiagretiej i kreiptuvai 8, kurie savo vienu (viršutiniu) galu atvertimo ašyje 9 įeina i, pastūmos kreipiamąją 6, o savo kitu (apatiniu) galu atvertimo ašyje 10 įeina i, užpakalinę dali, 3 ir kaip lygiagretainis užpakalinę dali, 3 atverčia i, viršų, išlaikant jos horizontalią padėti,.
[0020] Tarp priekinės dalies 4 ir pastūmos kreipiamosios 6 yra kreipiamoji atrama 11 - nukreipimo ir atrėmimo pasukamas elementas, kuris yra sumontuotas lankstomai su priekine dalimi 4 ir, priekinę dali, 4 atverčiant ranka, sudaro priverstinę kreipiamąją užpakalinei daliai 3 ir jos lygiagretiesiems kreiptuvams 8 ir išlaiko priekinę dali, 4 lyginimo lentos darbinėje padėtyje fiksuotoje pozicij oj e.
[0021] Kreipiamoji atrama 11 yra kreipiamos ir atraminės svirties formos ir vienu galu per atstumą nuo šarnyro 5 tarp priekinės ir užpakalinės dalies pasukimo ašyje 12 laikoma priekinėje dalyje 4, o kitu galu pavertimo ašyje 13 laikoma pastūmos kreipiamosios 6 guolyje 14.
[0022] Kreipiamoji atrama 11 buko pavertimo kampo lygyje aplink pavertimo ašį 13 ant guolio 14 iš ramybės padėties pagal fig. 5 atverčiama i, poziciją pagal fig. 3 kitam priverstiniam lygiagrečiųjų kreiptuvų 8 nukrei-pimui ir po to atverčiama atgal i, darbinę padėti, pagal fig. 1, tuo pačiu sudarydama smailą kampą ramybės padėties atžvilgiu. Tas pats įvyksta atvirkštine tvar-
[0023] Lygiagretiej i kreiptuvai 8 ir kreipiamoji atrama 11 yra ištrauktoje ir išskleistoje lyginimo lentos darbinėje padėtyje nukreipti įstrižai į viršų, o priešais ištrau-kimo kryptį A atgal, tuo pačiu kreipiamoji atrama 11 atsiduria įstrižesnėje atgal nukreiptoje padėtyje negu lygiagretiej i kreiptuvai 8 (fig. 1) .
[0024] Lygiagretiej i kreiptuvai 8 yra apribojami pastūmos kreipiamosios 6 ribotuvu 15 lyginimo lentos darbinėje padė-tyje atvertimo pozicijoje, o kreipiamoji atrama 11 stabdiklio 16 pagalba yra fiksuojama darbinėje padėtyje (fig. 1).
[0025] Bent jau vienas lygiagretusis kreiptuvas 8 turi savo atvertimo ašyje 9, veikiančioje į pastūmos kreipiamą-ją 6, prailgintą skersnį 18, kuris lyginimo. lentos dar-binėje padėtyje veikia kartu su ribotuvu 15, esančiu ant pastūmos kreipiamosios 6 pastūmos kryptimi A prieš kreiptuvo atvertimo ašį 9 (fig. 1) .
[0026] Stabdymo įtaisas yra sudarytas iš kabliuko 16, įtaisyto per atstumą nuo kreipiamosios atramos atvertimo ašies 12 priekinėje dalyje 4 ir iš nuo kreipiamosios atramos 11 atsikišusio dygio 17, kuris yra apgaubiamas kabliuku 16 kreipiamosios atramos darbinėje padėtyje (fig.l).
[0027] Pranašesniu atveju kreipiamąją atramą 11 sudaro U rai-dės formos kilpa, tai U raidės forma sulenktas apvalaus profilio strypas, kuris su savo skersiniu sudaro atvertimo ašį 13, esančią iš pastūmos kreipiamosios pusės ant guolio 14, o savo abiejų U raidės šonų galais, kaip pavertimo ašimis 12 įsikimba į priekinės dalies 4 šonus, kaip parodyta fig. 2.
[0028] Kreipiamoji atrama 11 gali būti sudaryta iš dviejų šoninių Z raidės formos kreipimo ir atramos svirčių 11a - išlenktų apvalaus skerspjūvio strypų, kurie vienu Z raidės formos šonu - atvertimo ašimi 13, įeina į pastū-mos kreipiamosios 6 guolį 14, o kitu Z raidės šonu - atvertimo ašimi 12, atsiremia (apgaubia) vieną prie-kinės dalies 4 šoną kaip pavaizduota fig. 6.
[0029] Guolis 14 ant pastūmos kreipiamosios 6 yra sudarytas iš mažiausiai vienos guolio įvorės 14a ir tvirtinimo plokštelės 14b, kur tvirtinimo plokštelė 14b sumontuota ant pastūmos kreipiamosios 6 skersinės traversos 19 kaip pavaizduota fig. 3 ir 6 arba ant fasadinio skydelio la kaip pavaizduota fig. 1, 4 ir 5.
[0030] Guolio 14 tvirtinimo plokštelė 14b arba taip pat pa-stūmos kreipiamosios 6 skersinė traversa 19 savo vir-šutine briauna (briaunomis) arba kreipiamosios briauna sudaro atvertimo ribotuvą 19a kreipiamąja! atramai 11 ištraukimo kryptimi A (fig. 3).
[0031] Lankstą arba šarnyrą 5 gali sudaryti du šoniniai lie-žuviai ir dvi šarnyro ašys prie priekinės ir užpa-kalinės dalių 3, 4.
[0032] Priekinė ir užpakalinė dalys 3, 4, kaip nešančiosios dalys, yra iš taip vadinamos kaltos arba perforuotos skardos su lyginimo paklotu ar apvalkalu.
[0033] Įmontuojamai lyginimo lentai esant ramybės padėtyje, jos priekinė ir užpakalinė dalys 3, 4 yra užverstos viena ant kitos ir nuleistos apačioje į stalčių 1 kaip parodyta fig. 6. Virš lyginimo lentos stalčiuje 1 yra dar pakankamai vietos įvairių lyginimo reikmenų pa-sidėj imui.
[0034] Lyginimo lentos naudojimui stalčių 1 ištraukia rodyklės A kryptimi ir tada priekinę dalį 4 galu nusuktu nuo šarnyro 5, esančiu stalčiaus 1 užpakalyje, pakelia ir paverčia aukštyn aplink šarnyrą 5 rodyklės B kryptimi. Tuo pačiu kreipiamoji atrama 11 paverčiama kartu ir būtent :ol, kol ji kaip parodyta fig. 3 atsiremia į pavertimo ribotuvą 19a ir sudaro kontratramą. Priekinę dalį 4 toliau paverčia rodyklės B kryptimi, dėl ko kreipiamoji atrama 11 užpakalinę dalį 3 su jos abiem lygiagrečiaisiais kreiptuvais 8 pakelia i, viršų prieš priekinės dalies atvertimo krypti, B rodyklės C kryptimi .
[0035] Tuo pačiu metu kreipiamoji atrama 11 pasisuka rodyklės C kryptimi ir toliau rodyklės B kryptimi iki hori-zontalios plokštumos atversta priekinė dalis 4 pasi-stumia su užpakaline dalimi 3 ant šarnyro prieš iš-traukimo krypti, A trumpa eiga atgal ir būtent tol, kol lygiagrečiųjų kreiptuvų 8 atvertimo judesys apribojamas ribotuvais 18, 15.
[0036] Šioje padėtyje taip pat ir kreipiamoji atrama 11 yra atversta atgal i, jos įstrižą nešančiąją padėti,, kaip parodyta fig. 1. Taigi kabliukas 16 dėka savo svorio jėgos ir dėka atvertimo atramos nukrenta už dygio 17 ir kreipiamoji atrama 11 įsitvirtina. Užpakalinė dalis 3 savo užpakaline briauna, nusukta nuo šarnyro 5, prigula prie stalviršio 21 priekinės briaunos ir visa lyginimo lenta yra dėka įtvirtintų lygiagrečiųjų kreiptuvų 8 ir įtvirtintos kreipiamosios atramos 11 fiksuojama stabilioje "darbinėje padėtyje.
[0037] Lyginimo lentos atvertimas atgal ir perstūmimas į ra-mybės padėtį, suprantama, vyksta priešinga tvarka, kur pirmiausia paimant pirštais, atkabinamas kabliukas 16. Ribotuvų 15, 18 įtaisymas įgalina laisvą lygiagrečiųjų kreiptuvų 8 atvertimą.
[0038] Kabliukas 16 gali būti taip pat sudarytas iš ribotuvo, sklendės ar panašiai.
1. IštrauKi.vTr-i įmontuojama lyginimo lenta su užpakaline lentos dalimi iužpakaj-ine dalimi) ir per šarnyrą atver-čiamai su ja sujungta priekine lentos dalimi (priekine dalimi), kuri užverčiama ant užpakalinės dalies i ramybės padėti ir atverčiama i su ..Ipukaline dalimi sudarančią vieną plokštumą darbinę padėti, kur užpakalinė dalis lygiagrečiaisiais kreiptuvais, esan-čiais ant ištraukiamo elemento pastūmos kreipiamosios yra paverčiant perkeliama iš apatinės ramybės padėties viršutinę darbinę padėtį, besiskirianti tuo, kad tarp priekinės dalies 4 ir pastūmos kreipiamosios 6 yra atlenkiama kreipiamoji atrama 11, '-nri yra įmontuota ant šarnyro ir atverčiama su priekine dalimi 4 ir, priekinę dalį 4 atverčiant ranka, sudaro priverstinę kreipiamąją užpakalinei daliai 3 ir jos lygiagretiesiems kreiptuvams 8 ir laiko lyginimo lentos priekinę dalį 4 darbinėje padėtyje fiksuotoje pozicijoje.
2. Lenta pagal lpunktą, besiskirianti tuo, kad kreipiamoji atrama 11 yra kreipiamos ir atraminės svirties formos ir vienu galu per atstumą nuo šarnyro 5 tarp priekinės ir užpakalinės dalies laikoma pasukimo ašyje 12 priekinėje dalyje 4, o kitu galu laikoma pavertimo ašyje 13 pastūmos kreipiamosios 6 guolyje 14.
3. Lenta pagal 1 arba 2 punktus, besiskirianti tuo, kad turi kreipiamąją atramą 11, kuri buko atvertimo kampo lygyje gali būti paverčiama aplink pavertimo ašį 13 ant guolio 14.
4. Lenta pagal vieną iš 1-3 punktų, besiskirianti tuo, kad lygiagretiej i kreiptuvai 8 ir kreipiamoji atrama 11 yra ištrauktoje ir išskleistoje lyginimo lentos darbinėje padėtyje nukreipti įstrižai į viršų, o priešais ištraukimo krypti, A atgal, tuo pačiu kreipiamoji atrama 11 atsiduria įstrižesnėj e atgal-nukreiptoje padėtyje negu lygiagretiej i kreiptuvai 8.
5. Lenta pagal vieną iš 1-4 punktų, besiskirianti tuo, kad lygiagretiej i kreiptuvai 8 lyginimo lentcc darbinėje padėtyje yra apriboti atvertimo pozicijoje pastūmos kreipiamosios 6 ribotuvu 15, o kreipiamoji atrama 11 yra fiksuota stabdiklio 16 pagalba.
6. Lenta pagal vieną iš 1-5 punktų, besiskirianti tuo, kad bent vienas lygiagretusis kreiptuvas 8 savo atvertimo ašyje 9, veikiančioje pastūmos kreipiamąją 6 turi prailgintą skersinį 18, kuris lyginimo lentos darbinėje padėtyje veikia kartu su ribotuvu 15 ant pastūmos kreipiamosios 6 ištraukimo kryptimi A prieš kreiptuvo atvertimo ašį 9.
7. Lenta pagal vieną iš 1-6 punktų, besiskirianti tuo, kad stabdiklis yra sudarytas iš kabliuko 16, pasukamai įtaisyto per atstumą nuo kreipiamosios atramos atvertimo ašies 12 priekinėje dalyje 4 ir iš nuo kreipiamosios atramos 11 atsikišusio dygio 17.
8. Lenta pagal vieną iš 1-7 punktų, besiskiria n t i tuo, kad kreipiamoji atrama 11 sudaro U raidės formos kilpą, kuri su savo U raidės skersiniu sudaro ant guolio 14 esančią atvertimo ašį 13 iš pastūmos kreipiamosios pusės, o savo abiejų U raidės šonų galais, kaip pavertimo ašimis, 12 įsikimba (įeina) į priekinės dalies 4 šonus.
9. Lenta pagal vieną iš 1-7 punktų, besiskirianti tuo, kad kreipiamoji atrama 11 gali būti sudaryta iš dviejų šoninių Z raidės formos kreipimo ir atramos svirčių 11a, kurios vienu Z raidės šonu, kaip atvertimo ašimi 13 įeina į pastūmos kreipiamosios 6 guoli, 14, o kitu Z raidės šonu kaip atvertimo ašimi 12, įrėmina (apgaubia) vieną priekinės dalies 4 šoną.
10.Lenta pagal vieną iš 1-9 punktų, besiskirianti tuo, kad guolis 14 ant pastūmos kreipiamosios o yra sudarytas iš, mažiausiai, vienos guolio įvorės 14a ir tvirtinimo plokštelės 14b, kur tvirtinimo plokštelė 14b sumcr ::r-;a ant oast .-.a? kreipiamosios 6 skersinės traversos 19 arba ant fasadinio skydelio la.
11. Lenta pagal vieną iš 1-10 punktų, besiskirianti tuo, kad guolio 14 tvirtinimo plokšte-lė 14b arba taip pat pastūmos kreipiamosios skersinė traversa 19 savo viršutine briauna (briaunomis)sudaro atvertimo ribotuvą 19a kreipiamajai atramai 11 ištrau-kimo kryptimi A.
