[LT] Termoizoliacinė apdailos plokštė skirta statinių ir statybinių konstrukcijų šiluminei, garso bei hidroizoliacijai.@Plokštė turi putų poliuretano lakštą su grioveliu apatinėje briaunoje ir pritvirtintas iš priekinės lakšto pusės keraminės plyteles, gretimose eilėse perstumtas viena kitos atžvilgiu. Lakšto forma atitinka keraminių plytelių išdėstymą nuo jo paviršiaus.@Plokščių tvirtinimo prie statinio sienos patikimumui padidinti, montavimo darbų imlumui sumažinti ir plokščių sujungimo vietų hermetiškumui užtikrinti viršutinė putų poliuretano lakšto briauna turi iškišulį, įstatomą į kitos plokštės lakšto apatinės briaunos griovelį, šoninės lakšto briaunos yra laiptuotos, kurių horizontaliosios viršutinės dalies užpakalinė pakopa yra aukščiau už priekinę pakopą, o prie užpakalinės šio lakšto pusės pritvirtintas pastumtas jo geometrinio centro atžvilgiu standžios medžiagos lakštas.
[EN]
[0001] Išradimas skirtas statinių ir statybinių konstrukcijų šiluminei, garso bei hidroizoliacij ai ir kartu jų ap-dailai .
[0002] Pastoviai augant išlaidoms už vartojamą energiją pasta-tams apšildyti, vis aktualesniu tampa pastatų ati-tvarinių konstrukcijų šiluminis izoliavimas, mažinantis šilumos nuostolius. Žinomos nedegios, vandeni, atstu-miančios termoizoliacinės plokštės iš sintetinio polimero (žurnalas "Majster" /Lenkija/, 1992 m. Nr. 7, 32-36 psl.), kurios pritvirtinamos prie pastatų išori-nių sienų, o.jų paviršius padengiamas armuotu pluoštine medžiaga specialiu tinku. Ant tinko rankiniu būdu klijuojamos keraminės plytelės, siūles tarp jų išbai-giant cementiniu skiediniu. Šios plokštės žymiai page-rina pastato sienų šiluminę izoliaciją ir išorini, statinio vaizdą. Tačiau sienų padengimo procesas labai nenašus, kadangi atliekamas vien rankiniu būdu. Be to, šiuo būdu apšiltinimą galima vykdyti tik šiltu metų laiku, esant teigiamai oro temperatūrai.
[0003] Taip pat žinomos termoizoliacinės apdailos plokštės, susidedančios iš putų poliuretano lakšto su pritvir-tintomis keraminėmis plytelėmis (Coetherm - Fassaden-daemmplatten GmbH /Vokietija/ prospektas "COETHERM Fas-sadendaemmplatten" ) . Gaminant šią plokštę, keraminės plytelės išdėstomos tokia pat tvarka, kaip iprasta iš-dėstyti statant plytini, pastatą, t.y., plytelės dvie-jose gretimose eilėse perstumiamos viena kitos atžvil-giu per pusę plytelės. Todėl kiekvienos plokštės kas antroje eilutėje galuose lieka pusės plytelės ilgio tušti tarpai. Tvirtinant plokštes prie sienos, tarp dviejų gretimų plokščių horizontalia kryptimi susidaro visos plytelės ilgio tarpas, i, kuri, rankiniu būdu įklijuojama plytelė. Sujungimai tarp plokščių užpildomi specialiu hermetiku. Siūlės tarp plytelių apdirbamos cementiniu skiediniu, ji užnešant specialiu prietaisu. Tokiu būdu, šių plokščių tvirtinimas ant sienos reikalauja daug rankų darbo. Be to, prie sienos betar-piškai tvirtinamas putų poliuretano lakštas, o tai reikalauja kruopštumo, atsargumo, aukštos darbininkų kvalifikacijos ir tuo pačiu neužtikrina patikimo pri-tvirtinimo prie sienos. Naudojant klijavimo medžiagos bei cementini, skiedini,, galima vykdyti montavimo darbus tik šiltu metų laiku, esant teigiamai oro temperatūrai.
[0004] Dar žinomos termoizoliacinės apdailos plokštės (Coetherm-Fassadendaemmplatten GmbH /Vokietija/ prospektas "COETHERM Fassadaeminplatten" ) , susidedančios iš nedegaus sintetinio, polimero - putų poliuretano lakšto su grioveliais lakšto viršutinėje ir apatinėje briaunos bei lygiomis šoninių galų briaunomis ir pritvirtintų eilėmis iš vienos lakšto pusės keraminių plytelių, kurios gretimose eilėse yra perstumtos viena kitos atžvilgiu. Putų poliuretano lakšto forma atitinka kera-minių plytelių išdėstymą ant jo paviršiaus.
[0005] Į viršutini, putų poliuretano lakšto grioveli, įstatomas spyruokliuojantis pleištas, ant kurio grioveliu už-dedamas kitos termoizoliacinės plokštės putų poliuretano lakštas. Taip sujungiamos termoizoliacinės plokštės vertikalia kryptimi. Horizontalia kryptimi putų poliuretano lakštai suglaudžiami, o sujungimo vieta her-metinama specialiu hermetiku. Į viršutini, lakšto grioveli, taip pat įstatoma metalinio laikiklio kojelė, kuriuo termoizoliacinė plokštė tvirtinama prie sienos. Be to, plokščių šoniniai galai papildomai sujungiami spraudikliais, kurie taip pat tvirtinami prie sienos.
[0006] Kadangi tokių plokščių paviršiuje nėra tuščių be keraminių plytelių tarpų, pastebimai sumažėja montavimo darbų imlumas. Tačiau minėtų spyruokliuojančių pleištų, metalinių laikiklių ir spraudiklių įtvirtinimas lėtina montavimo darbų spartą ir neužtikrina plokščių tvirtinimo prie statinio sienos patikimumo. Be to, putų poliuretano lakšto šoninių galų lygių briaunų sanda-rinimas vien hermetiku neužtikrina termoizoliacinių plokščių sujungimo vietų hermetiškumo.
[0007] Išradimo uždavinys - pateikti termoizoliacinę apdailos plokštę, kuri tvirtinama prie sienos be tarpinių detalių, kurios gali nepakankamai prispausti plokštės putų poliuretano lakštą arba ji pažeisti dėl jo nepakankamo standumo, ir sandariau sujungiama šonais su kita plokšte.
[0008] Ši uždavinį išsprendžia termoizoliacinė apdailos plokš-tė pagal apibrėžties 1 punktą tuo, kad viršutinė putų poliuretano lakšto briauna turi iškyšuli, įstatomą į kitos plokštės putų poliuretano lakšto apatinės briaunos griovelį, šoninės lakšto briaunos yra laiptuotos, kurių horizontaliosios viršutinės dalies užpakalinė pakopa yra aukščiau už priekinę pakopą, o prie užpakalinės šio lakšto pusės pritvirtintas pastumtas jo geometrinio centro atžvilgiu standžios medžiagos lakš-tas .
[0009] Tai padidina plokščių tvirtinimo prie statinio sienos patikimumą, nes prie jos tvirtinamas standžios me-džiagos lakštas, sumažina montavimo darbų imlumą. Laiptuotos putų poliuretano lakšto šoninės briaunos, kurių horizontaliosios viršutinės dalies užpakalinė pakopa yra aukščiau už priekinę pakopą, neleidžia drėgmei prasiskverbti per šonines plokščių sujungimo vietas.
[0010] Plokštės standžios medžiagos lakštu gali būti, pa-vyzdžiui, stačiakampis faneros lakštas, kuris pastumtas pagal abi koordinačių ašis putų poliuretano lakšto atžvilgiu atstumu, pakankamu padaryti jo šoninėse ir viršutinėje dalyse tvirtinimo skyles prie statinio s ienos .

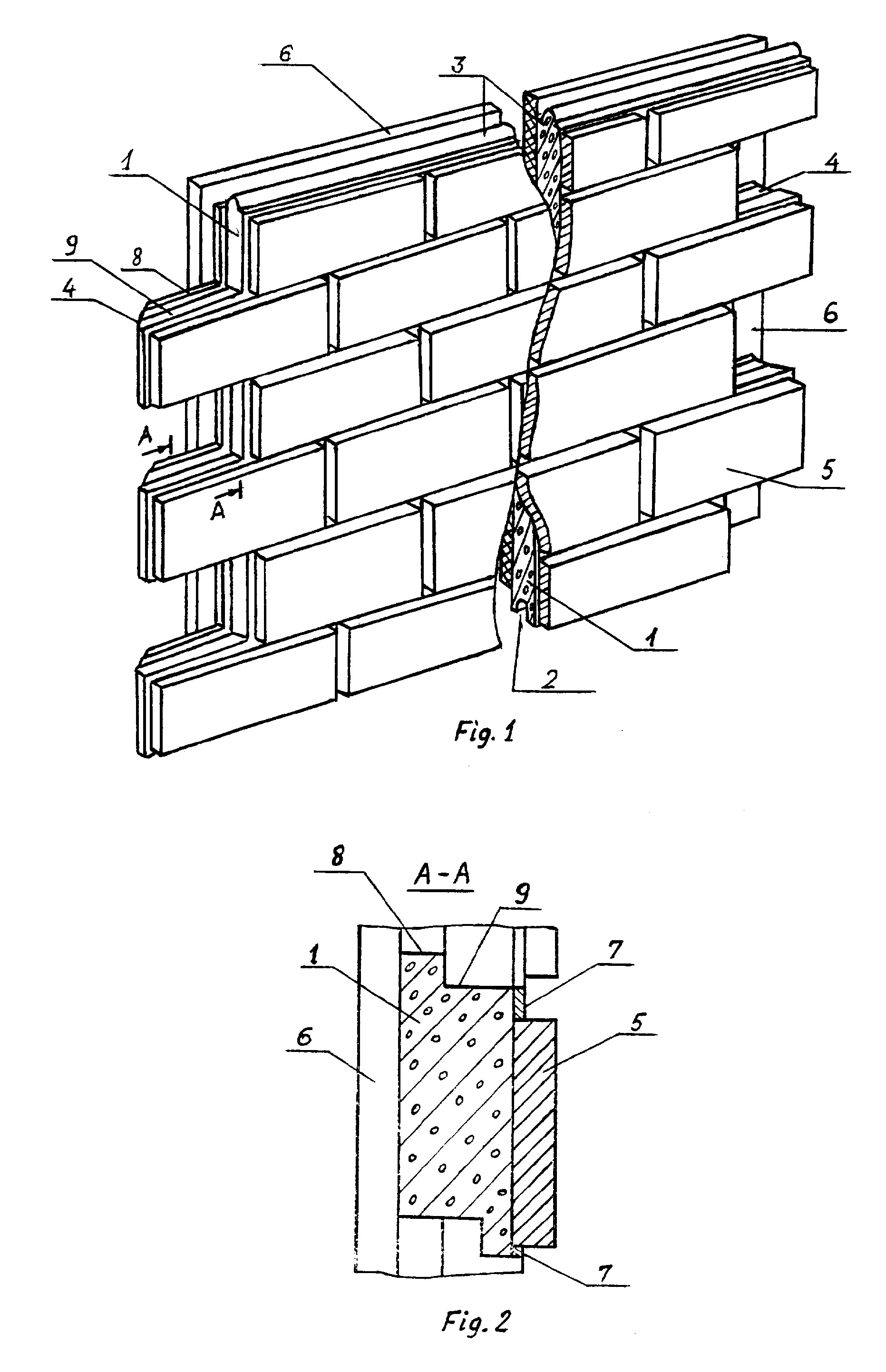

[0011] Išradimas toliau aprašomas remiantis brėžinyje pateiktu plokštės pavyzdžiu, kur: Fig. 1 parodytas plokštės aksonometrinis vaizdas; Fig. 2 - plokštės dalis pagal A-A pjūvi,. Termoizoliacinė apdailos plokštė susideda iš nedegaus sintetinio polimero, pavyzdžiui, putų poliuretano lakš-to 1 su jo apatinės briaunos grioveliu 2, viršutinės briaunos iškyšuliu 3, šoninėmis laiptuotomis briaunomis 4, pritvirtintų iš priekinės lakšto 1 pusės keraminių plytelių 5, kurios gretimose eilėse perstumtos viena kitos atžvilgiu, pavyzdžiui, per pusę plytelės, ir standžios medžiagos, pavyzdžiui, faneros 6, pri-tvirtinto ant užpakalinės lakšto 1 pusės.
[0012] Tarp keraminių plytelių 5 yra siūlės 7 . Lakšto 1 šonų forma atitinka plytelių 5 išdėstymą ant jo paviršiaus. Šoninės laiptuotos lakšto 1 briaunos 4 turi mažiausiai dvi pakopas. Šoninių briaunų 4 horizontaliosios vir-šutinės dalies užpakalinė pakopa 8 yra aukščiau už priekinę pakopą 9. Faneros lakštas 6 yra stačiakampio formos ir pastumtas lakšto 1 geometrinio centro atžvil-giu pagal abi koordinačių ašis atstumu, pakankamu padaryti jo šoninėse ir viršutinėje dalyse tvirtinimo skyles prie statinio sienos.
[0013] Termoizoliacinė apdailos plokštė gaminama ir montuojama tokiu būdu.
[0014] Apatinėje formos dalyje - matricoje (brėžinyje neparodyta) keraminės plytelės 5 išdėstomos nurodyta tvarka bei suformuojamos siūlės 7 tarp plytelių iš biraus užpildo - bazaltinės kalnų uolienos. Įstačius matricą i formą, viršutinė formos dalis uždaroma faneros lakštu 6. Į susidariusią ertmę formoje įpurškiamas skystas putų poliuretanas, kuris vėliau besikristalizuodamas sufor-muoja vientisą termoizoliacinę plokštę, susidedančią iš minėtų sudedamųjų dalių.
[0015] Pirmosios plokščių eilės pagal horizontalę nustatymui ir jos apačios apsaugojimui nuo galimo drėgmės patekimo naudojamas laiptelio formos metalinis profilis (brė-žinyje neparodyta). Prie statinio sienos tvirtinamas kiekvienos plokštės faneros lakštas 6. Skylės faneros lakšte 6 (brėžinyje neparodyta) ir sienoje išgręžiamos plokštės montavimo metu. Lakštas 6 tvirtinamas prie sienos sraigtais, kurie įsukami i, plečiamas įvores, įstatomas i, skyles sienoje. Antroji ir kitos plokščių eilės montuojamos, uždedant putų poliuretano lakšto 1 apatinės briaunos griovelį 2 ant plokštės, esančios pirmoje eilėje, lakšto 1 viršutinio briaunos iškyšulio 3.
[0016] Statinio kampuose plokštės pjaunamos 45°C kampu (jeigu statinio kampas 90°) ir prieš suglaudžiant pjūvio vie-tos sutepamos specialiu silikoniniu hermetiku, kuris po polimerizacijos yra atsparus drėgmei bei temperatūros pokyčiams.
1. Termoizoliacinė apdailos plokštė, turinti nedegaus sintetinio polimero, pavyzdžiui, putų poliuretano, lakštą su grioveliu apatinėje briaunoje, kurio forma atitinka keraminių plytelių išdėstymą ant jo pa-viršiaus, ir pritvirtintas priekinėje lakšto pusėje keramines plyteles, gretimose eilėse perstumtas viena kitos atžvilgiu, besiskirianti tuo, kad viršutinė putų poliuretano lakšto briauna turi išky-šuli,, įstatomą i, kitos plokštės putų poliuretano lakšto apatinės briaunos grioveli,, šoninės lakšto briaunos yra laiptuotos, kurių horizontaliosios viršutinės dalies užpakalinė pakopa yra aukščiau už priekinę pakopą, o prie užpakalinės šio lakšto pusės pritvirtintas pastumtas jo geometrinio centro atžvilgiu standžios medžiagos lakštas.
2. Termoizoliacinė plokštė pagal 1 punktą, besiskirianti tuo, kad standžios medžiagos, pavyzdžiui, faneros, lakštas, pastumtas pagal koor-dinačių ašis putų poliuretano lakšto atžvilgiu atstumu, pakankamu padaryti jo šoninėse ir viršutinėje dalyse skyles prie statinio sienos.
