[LT] Išradimas apima anhidritinio rišiklio kompoziciją. Į kompoziciją įeina šie ingredientai, mas. %: fosfogipsas - 80-90, neutralizuotas stiklo šlamas arba trąšų pramonės rūgščių nutekamųjų vandenų neutralizuotas šlamas - 2-10, molis - 5-15. Anhidritinio rišiklio mechaninis stiprumas po 28 parų kietėjimo - 51,2-72,1 MPa. Ši kompozicija naudojama statybinių medžiagų gamyboje.
[EN]
[0001] Išradimas priklauso statybos pramonei ir naudojamas statybinių gaminių gamybai.
[0002] Žinoma anhidritinio rišiklio kompozicija, į kurios su-dėtį įeina šie ingredientai, mas.^: fosfogipsas 70-83, fosfokreida 15-25 ir natrio silikafluoridas (Ife^SiPg) 1-5, kurią dega 780-880°C temperatūroje (žr. buv. TSRS aut.liud. Kr.1837055, TPK C 04 B 11/00, 1985).
[0003] Panaudojant žinomą anhidritinio rišiklio kompoziciją gautas rišiklis nepasižymi reikiamu stiprumu ir intensy-viu kietėjimu ypač kietėjimo pradžioje, kadangi kompozicijos sudėtyje nėra specialių aktyvatorių.
[0004] Išradimo tikslas - anhidritinio rišiklio stiprumo ir kietėjimo intensyvumo padidinimas.

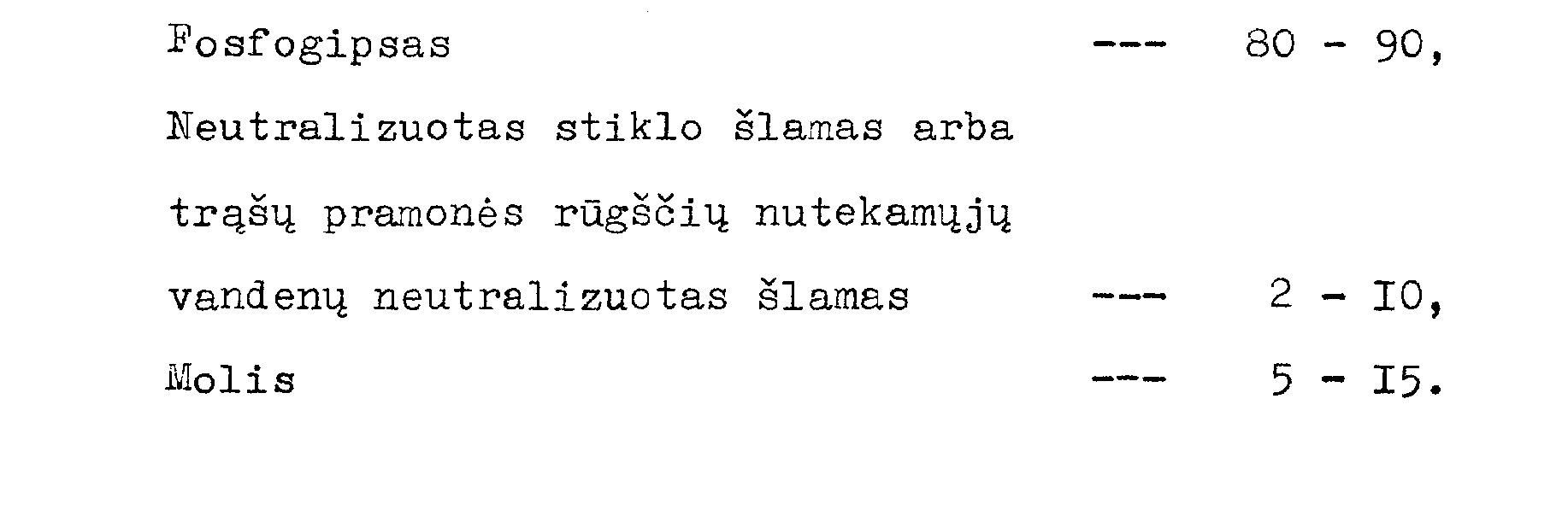

[0005] Nurodytas t-ikslas pasiekiamas tuo, kad į anhidritinio rišiklio kompoziciją iš fosfogipso ir kalcį turinčių prie-dų, įeina šie ingredientai, mas.% :
[0006] PO 0 6 P 0 4
[0007] ^tirpus vandenyje °>01 80 ~ 90, Neutralizuotas stiklo šlamas (Panevėžio
[0008] 13,97, S03 5,05, R203 ( Na20fK20) 10,01,
[0009] GaO 16,3-22,9, Si02 10,3-20,4, R^
[0010] (Wa20+K20) 29,6-31,1, S03 5,9-8,5, P205
[0011] 6,9-13,7, P 6,2-13,7, K.n. 3-6 --- 2 - 10,
[0012] Si02 52,10, Al203.Ti02 17,20,
[0013] (Na204-K20) 7,91, CaO 5,61, MgO 3,98,
[0014] K20 3,20, Na20 0,31, K.ne 0,31 — 5 - 15.
[0015] I. Anhidritinio rišiklio kompozicijos paruošimo pavyzdys
[0016] I t fosfogipso, kurio drėgnumas 25 %,neutralizavo kal-kių pienu santykiu skystis : kieta medžiaga 1:1 iki pH= 7,8-^,2. Į neutralizuotą fosfogipso pulpą pastoviai ją mai-šant pridėjo 225 kg molio, kurio drėgnumas 20 % ir 55,5 kg neutralizuoto stiklo arba trąšų pramonės rūgščių nutekamų-jų vandenų neutralizuoto šlamo, kurio drėgnumas 48 %. Gautą mišinį maišė 10 minQ Po to panardinamu siurbliu mišinį pa-davė į būgninį vakuuminį filtrą jo filtravimui. Nufiltruo-tą mišinį degino tipinėje sukamojoje degimo krosnyje prie 950°C 6-10 min. Bendras degimo laikas krosnyje 40 min. Iš-degtą granuliuotą medžiagą malė rutuliniame malūne iki ly-ginamojo paviršiaus 200-300 m 2/kg. ^autą anhidritinį ri-šiklį maišė su vandeniu santykiu vanduo : rišiklis 25:100 (V/A=0,25). Gauto rišiklio plastiškumas pagal Sutardą 12 cm. Gautus anhidritinio rišiklio pavyzdžius laikė drėg-noje aplinkoje, esant santykinei oro drėgmei 95-100 %.
[0017] 2-9 anhidritinio rišiklio kompozicijos paruošimo pa-vyzdžiai.

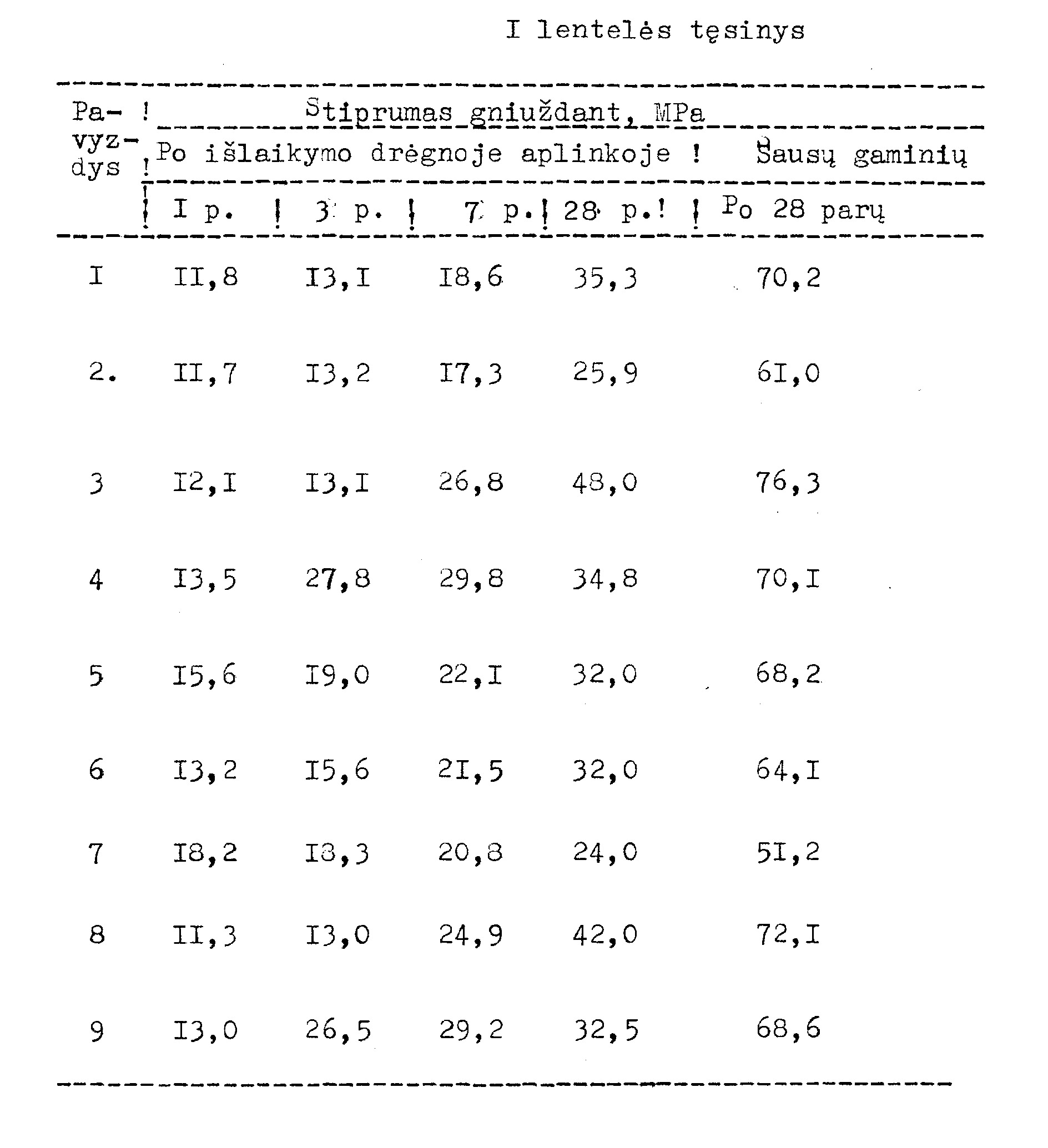

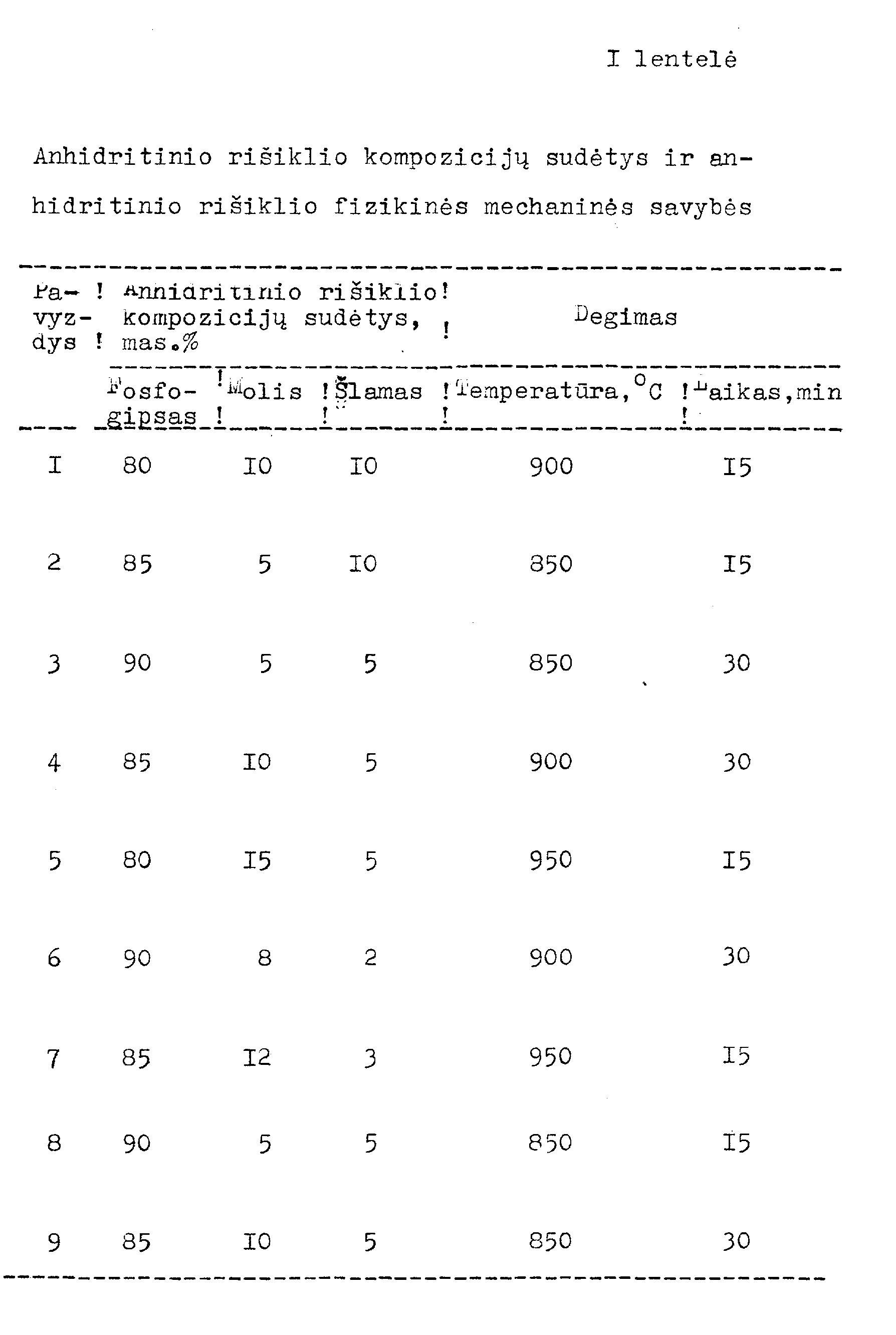

[0018] Analogiškai I pavyzdžiui ruošė anhidritinio rišiklio kompozicijas, kurių sudėtys ir pagrindinės anhidritinio rišiklio fizikinės mechaninės savybės pateiktos I lentelė-je.

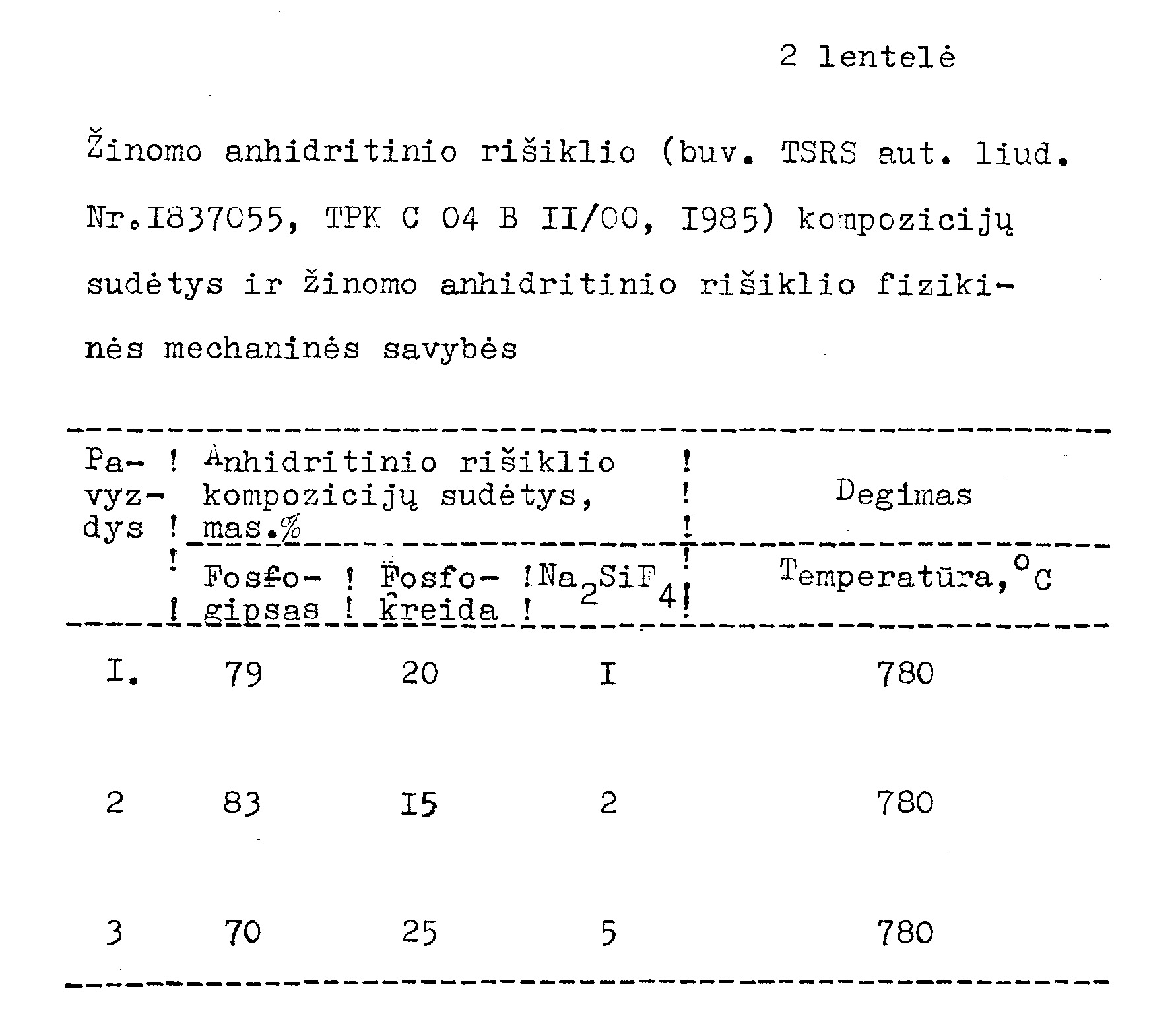

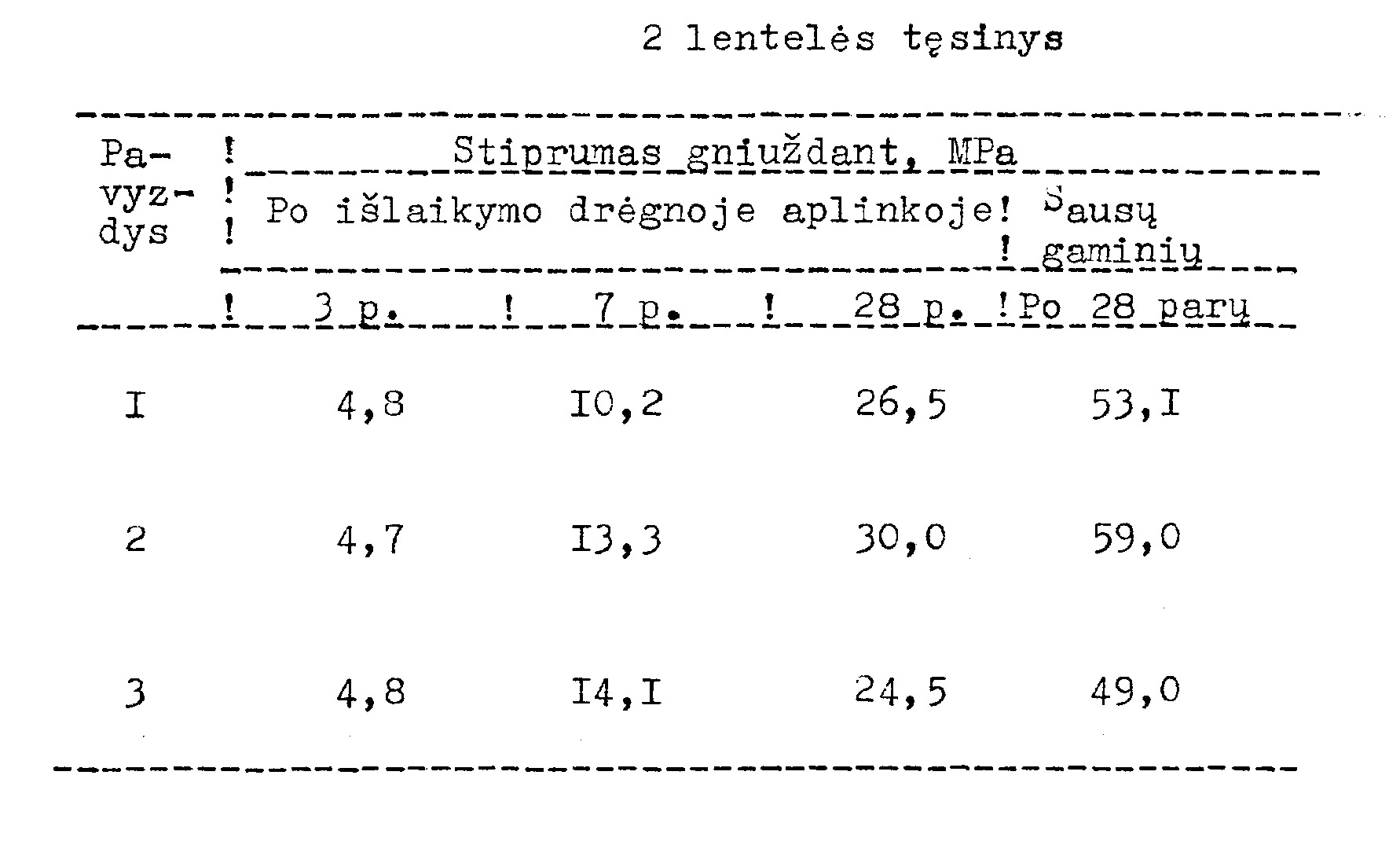

[0019] Duomenų palyginimui gavo žinomas anhidritinio rišiklio kompozicijas, kurių sudėtys ir pagrindinės fizikinės mecha-ninės savybės pateiktos 2 lentelėje,,
[0020] Iš pateiktų 1,2 lentelėje duomenų matyti, kad anhidri-tiniai rišikliai, gauti iš pareiškiamos anhidritinio ri-šiklio kompozicijos, palyginus su anhidritiniais rišikliais, gautais iš žinomos anhidritinio rišiklio kompozicijos (žrc buv. TSRS aut.liud. Nr.1837055, TPK C 04 B 11/00, 1985), yra žymiai stipresni ir intensyviau kietėja. Naudojant- gip-są, molį ir neutralizuotus šlamus anhidritinio rišiklio kompozicijoje, mišinio degimo metu tarp gipso ir prieduose esančių silicio, aliuminio ir kalcio oksidų vyksta reakci-jos, kurių metu gaunami nedideli kiekiai mineralų, panašių
[0021] į cemento - tipo 2Ca0.Si02, 3CaO.Si02j 3Ca0.AlgO^.CaSO^, kurie ir užtikrina greitą rišiklio kietėjimą pirmomis die-norni s.
[0022]
Anhidritinio rišiklio kompozicija iš fosfogipso ir kalcį turinčių priedų, besiskirianti tuo, kad į jos sudėtį įeina šie ingredientai, mas.%:
