[LT] Išradime siūlomas kalcio hidrosilikatų gavimo būdas gali būti panaudojamas aktyvių užpildų, adsorbentų, chemosorbentų, katalizatorių, nešiklių, filtruojančių miltelių ir trmoizoliacinių medžiagų ir dirbinių gamyboje.@Kalcio hidrosilikatas gaunamas reaguojant kalcio oksidui su aktyviu amorfiniu SiO2.nH2O hidroterminėse sąlygose su tolesniu gauto produkto nuvandeninimu bei išdžiovinimu.@Nauja yra tai, kad kaip reakcijos komponentus naudja gamtines žaliavas ir technologinius produktus, kurie turi dispersinio aktyvaus SiO2 ne mažiau 75 %, o reakciją vykdo sočių garų ertmėje autoklavuose temperatūrų intervale nuo 120 °C iki 250 °C.
[EN]
[0001] Siūlomas išradimas priskiriamas kalcio hidrosilikatų gavimo technologi je.i,kurie gali būti naudojami kaip užpil-dai ,adsorbentai,clieraosorbentai,katalizatorių nešėjai,fil— truojantys milteliai ir termoizoliacinių statybinių gami-nių ir medžiagų gamyboje.
[0002] Žinomas kalcio hidrosilikat.ų gavimo būdas reaguojant kalkėms ir silicio dioksidui ekvivalentiniais kiekiais esant slėgiui ir. temperatūrai apie 200°C (Japonijos pa - raiška Ifr. 56 - 22812,kl„ C 01 B 33/24, 1971 ). Gauti kalcio hidrosilikatai panaudojami kaip mineralizatoriai, iš
[0003] Taip pat žinomas kalcio hidrosilikatų gavimo būdas šarminėje terpėj e,reaguojant silicio rūgščiai su kalcio oksidu temperatūroje 190 - 250°C (Vokietijos paraiška Nr. 19182195, kl. C 01 B 33/24, 1969 ).
[0004] Šių kalcio hidrosilikatų gavimo būdų trūkumai šie : reakcijai vykdyti panaudojamos aukštos kokybės bei reakcin-gumo medžiagos ir papildomi deficitiniai ir brangūs komponentai - natrio bei kalio, šarmai,kas gamybinėse sąlygose didina produkto savikainą.
[0005] Artimiausiais pateiktam išradimui yra kalcio hid-rosilikatų gavimo būdas,reaguojant, kalcio oksidui su amorfiniu silicio dioksidu atmosferiniame slėgyje 25 -I00°C temperatūroj e,naudoj ant intensifikatorią 0,1 - 20 % nuo sausų medžiagų masės (Lietuvos resp, patentas Nr.3039 ,-
[0006] kl, C 01 B 33/24, 1992).Šio būdo trūkumas tas,kad reika-lingi Dapildomi komponentai — intensifikstoriai,kaip nat*» rio silikatas,natrio sulfatas,aliuminio oksidas,fosforo rūgštis,bario sulfatas,kas kas didina produkto savikainą.
[0007] Išradimo tikslas - praplėsti žaliavų bazę, o pa-naudojant pramoninės gamybos atliekas dalinai sprendžiami ir ekologiniai klausimai, tuo pačiu sumažinant gaunamų.kalcio: hidrosilikat.ų savikainą.
[0008] Tai pasiekiama kalcio oksidui reaguojant vandeniniame
[0009] tirpale su malto, turinčio S = 300 - 500 m- p"/kg,kvarcinio smė-lio silicio: dioksidu,.kineskopų šlifavimo atliekų silicio dioksidu,metalurgijos formavimo žemių kvarciniu komponentu^AIF^ gajnybos atliekų: silikageliu,esant moliniam CaO/SiOg t.y.C/S santykiui i 0,63, I>0 bei 1,2, o vandens/kietų medžiagų santykiui V/K nuo 4,0 iki 20, laiko- intervale, nuo 1,0 iki 24 va-landų, temperatūrose nuo 120° iki 250°C*
[0010] CaO ir SiOg moliniai santykiai atitinka kalcio hidrom silikato tobermorito ir* ksonotlito C^S^I-r molinį san-tykį ir- tuo sąlygoja vyraujančio produkto išeigą.

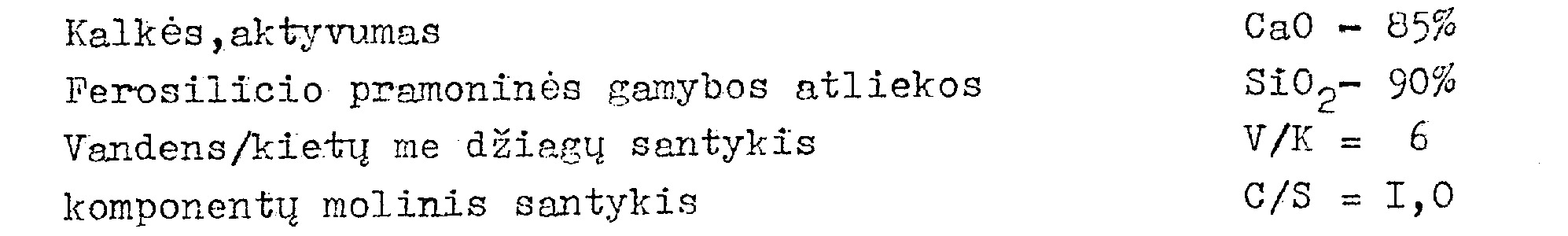

[0011]
[0012] Esant eksperimentinio reaktoriaus — autokla,vo talpai 0,63 itP (Silikatinių dirbinių gamykloje A/B "Albitas" - Kau-ne ), sudozuoti komponentų kiekiai ir vanduo supilami į.reak-torių :■ CaO - 36, 6 kg, Si02 - 34,1 kg, vanduo - 475 1.Įjun-gus maišytuvą ir elektrinį kaitinimą per 5 vai. temperatūra pakeliama iki 200°C (15 atm.).Izoterminio išlaikymo trukmė hidroterminėje ertmėje - 6 valandos.Gautas hidrosilikatinis sintezės produktas - ksonotlitas (CgS^H') ,nuvandeninamas,iš-džiovinamas 125 - I50°C temperatūroje laike 24 vai.Ksonot--l^ito milteliai gali būti naudojami kaip užpildas gumos popieriaus .plastmasių, izoliacinių statybinių medžiagų gamyboje ir kt.
[0013] Pavyzdžiai♦
[0014] I pavyzdys : Komponentai : CaO xr AlP^ gamybos atliekom - šilikagells. G/s' = 1,0; V/K = 10j t = 120 C, trukmė = 3 vai. Vyraujantis hidrosilikatas C-S-H(I).
[0015] 2 pavyzdys: Komponentai : CaO ir maltas kvarcinis smėlis, C/3 =0,63 ; V/K = 20 j t = I75°C, trukmė = 24 vai.Vyraujantis hidrosilikatas - tobermoritas. 3 pavyzdys- Komponentai : CaO ir F'eSi dulkės. C/S = 1,0 j V/K = 10 f t = 250°C, trukmė = 4 vai.Vyraujantis hidrosilikatas - ksonotlitas. 4 pavyzdys: Komponentai- CaO ir- maltos kineskopų šlifa-vimo atliekos. C/S 0,83; V/K 10; t 180 C, trukme =
[0016] 5 pavyzdys: Komponentai: CaO ir maltos kineskopų šliia-vimo atliekos. C/S =1,0; V/K = 10;, t = 200°C9 trukmė =
[0017] Šiais būdais gauti kalcio hidrosilikatai gali būti naudojami kaip tarpinis produktas statybinių termoizolia-cinių medžiagų ir dirbinių gamyboj e,.o išdžiovinti - ir kaip užpildas popieriaus, gumos, dažų, klijų ir plastmasinių dirbinių pramonėje, o taip pat kaip adsorbentas,chemosor— bentas, filtruojantys milteliai, chemijos naftos,maisto pramonėje,oro-dujinių išlakų ir skystų terpįų,tekstilės valyme ir t.t.
[0018] Šiuo- metodu gautą hidrosilikatinį produktą panaudo-jus statybinių termoizoliacinių plokščių gamyboje,gauna - mos pagrindinės charakteristikos : gaminio tankis 250 - 350 kg/m3, šiltminis laidumo koeficientas 0,06 - 0,08 V/mK, stiprumas lenkiant - ne mažiau 0,3 MPa, eksploata-cinė temperatūra - nuo 750°C iki 1000 C.
I. Kalcio hidrosilikatų gavimo būdas reaguojant kalcio oksidui. CaO su aktyviu amorfiniu SiOg n H^O hidrotermi-nėse sąlygose ir tolesniu gauto produkto nuvandeninimu bei. išdžiovinimu,b e s I s k i r i a n t i s tuo,kad kaip reakcijos komponentus naudoja gamtines žaliavas ir prajnoninės gamybos atliekas - technogeninius produktus, o reakciją vykdo sočių garų ertmėje, autoklavuose tempe-ratūrų intervale nuo I20°C iki 250°Co2* Kalcio* hidrosilikatų gavimo būdas pagal I p»,besiskiriantis tuo,kad kaip gamtines žaliavas ir technogeninius produktus naudoja medžiagas,kurios turi dispersinio aktyvaus SiO^ ne mažiau 7b %•
2* Kalcio* hidrosilikatų gavimo būdas pagal I p»,besiskiriantis tuo,kad kaip gamtines žaliavas ir technogeninius produktus naudoja medžiagas,kurios turi dispersinio aktyvaus SiO^ ne mažiau 7b %•
