[LT] Juostinės pavaros mechanizmas taikomas prietaisų gamybai, lėtam judesiui gauti, gali būti panaudojamas laboratorijose grūdų perrinkimui ir kt.@Išradimo tikslas - sumažinti pavaros akustinį triukšmingumą ir pasiekti lėtus judesius.@Juostinės pavaros mechanizmas sudarytas iš pagrindo 1, rotoriaus 2, dviejų vibruojančių lanko formos elementų 3, pagamintų iš termomechaninio lydinio. Ant termomechaninių lydinių priklijuoti elektroizoliaciniai tarpikliai 4 ir kaitinimo elementai 5. Abu galai termomechaninio lydinio plokštelių sujungti spyruoklėmis.

[EN] A belt drive relates to apparatus for producing of instruments. The present invention can be used for obtaining of slow movement, for sorting of corn in a laboratory etc. This is for the purpose of diminishing the acoustic noisiness of the drive and of obtaining the slow movement. The belt drive comprises a base 1, a rotor 2, two vibrant arc elements 3 made of a thermomechanical alloy. Electric insulated washers 4 and heating elements 5 are sticked on the thermomechanical alloys. Both ends of the plate of the thermomechanical alloys are connected by springs.

Aprašymas

[0001] Juostinės pavaro3 mechanizmas taikomas prietaisų gamybai, lėtam judesiui gauti, kuris gali būti panaudojamas mokslinių tyrinu laboratorijose.

[0002] Žinomas informacijos pernešimo prietaisas sudarytas iž pjezokeraminio elemento sujungto su elektros srove ir liečiančio rotorių, magnetinio Įrašo nešėją. Pjezokerar.inis elementas patalpintas mechanizmo darbo išėjimo zonoje, kuris spyruokliuojančiai veikia rotorių

[0003] Aprašytos konstrukcijos trūkumas yra tame, kad nėra galimybės reguliuoti juostos Įtempimo darbo zonoje ir gaunamas papildomas akustinis triukšmas.

[0004] Žinomas prototipas sudarytas iš korpuso, rotoriaus ir dviejų lanko formos vibruojančių elementų prijungiamų elektros srove, pritvirtintų prie korpuso ir liečiančių rotorių (TSRS, a.l. Nr.664210, TPK, GIIB 15/40, 1979).

[0005] Prototipo trūkumas yra tai, kad vibruojantys elementai dirba aukšto dažnumo režime, techniškai 3unku pasiekti betriukšmį, mažų apsisukimų judesį. Išradime tikslas-sumažinti pavaro3 akustinį triukšmingumą ir oasiekti lėtus judesius.

[0006] Tikslas pasiekiamas tuo, kad žinomos juostinės pavaros mechanizmas sudarytas iš korpuso, kuriame Įtvirtintas rotorius, du lanko formos vibruojantys elementai prijungti prie korpuso ir liečiantys rotorių. Vibruojantys elementai pagaminti iš terr.omechaninio lydinio ant jų paviršių pritvirtinti elektroizoliaciniai tarpikliai.ant kurių elektros srautui plokščios spiralės, o abu galai termomechaninio lydinio plokštelių sujungti spyruoklėmis.

[0007] Išradimo esmė yra tame, kad darbinis elementas dirba mažo dažnumo režime (0,1-0,01 Hz), su didele ampitude 0.1-5 mm, kuri gaunama lanko formos elementu pagamintu iš temomechaninio lydinio-nitonolo. Darbinių elementų galai sujungti spyruoklėmis, o ant jų paviršių pritvirtinti kaitinimo elementai.šiuo mechanizmu juostą galima pratraukti be mechanizmo triukšmo, mažu greičiu-rm/val., kas 3varbu laboratoriniuose tyrimuose.

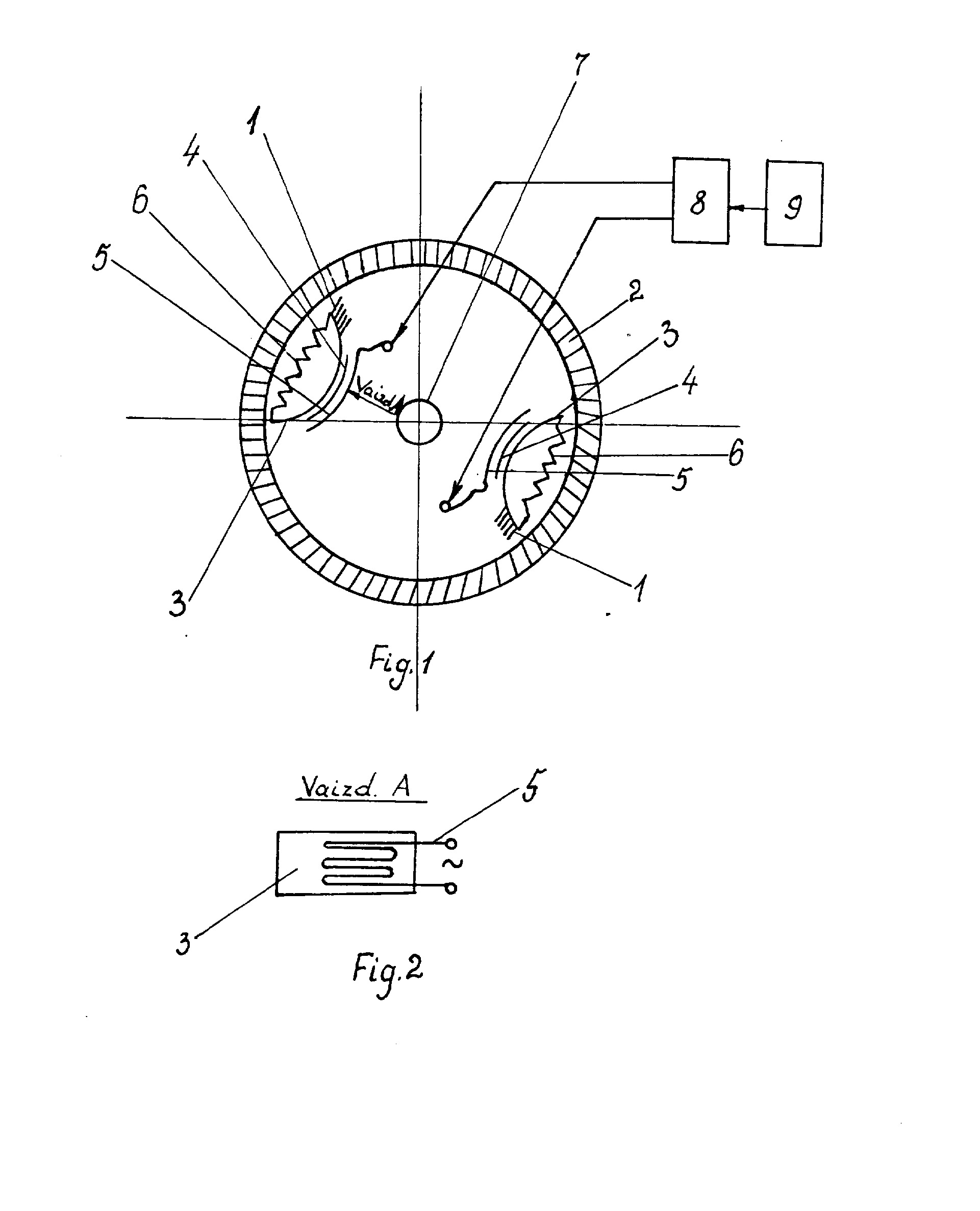

[0008] Bendras schematinis juostinės pavaros mechanizmas pavaizduotas fig.l, o fig.2-kaitinimo elementas.

[0009] ■ I

[0010] ■Juostines ■oavaros raechan iznta sudaro cagrindas 1, rotorius 2, du darbiniai eierentai 3, pagaminti lanko £ oriuos iš temomechaninio lydinio. Ant jų paviršių priklijuoti elektroizoliaciniai tarpikliai 4 ir katinino elementai 5, Abu galai Garbinių elementų 3 sujungti spyruoklėmis 6. Rotoriaus 2 sukimui apie ašį 7 kaitinimo elementas 5 sujungtas valdymo bloku 8 su kintamos srovės šaltiniu 9.

[0011] Juostinės pavaros mechanizmas dirba aprašomu būdu.

[0012] Valdymo bloku B iš kintamos srovės šaltinio 9 prijungiama elektros srovė i kaitinimo elementą 5. Darbinis elementas 3 sulenktos plokštelės pavidalo kaitinamas pradeda dalinai tiesintis t. y. "prisiminti" pirmykštę formą. Tiesinimosi metu, darbinis elementas 3 vienu galu stumia rotorių 2 ir pasuka apie ašį 7. Prijungus antro darbinio elemento 3 kaitinimo elementą 5 per 'valdymo bloką 8 iš srovės šaltinio 9, pirmas darbinis elementas 3 nuo srovės šaltinio 9 atjungiamas. Prijungtas antras darbinis elementas 3 atlieka tą pačią operaciją, o atjungtą darbini elementą 3 spyruoklė 6 sulenkia. Periodiškai perjunginėjant valdymo bloku 8 darbinių elementų 3, kaitinimo elementus 5 iš srovės šaltinio 9 , gaunamas rotorius 2 sukimasis apie aši 7. Sukimosi greitis nustatomas impulsų perdavimo periodo dydžiu iš valdymo bloko a. Mechanizmo galingumui padidinti padidinamas darM-nių elementuž3 skaičius

Apibrėžtis

Juostinės pavaros mechanizmas sudarytas iš korpuso, kuriame Įtvirtinta?, rotorius ir du lanko f omo s vibruojantys elementą i prijungti prie korpuso ir liečiantys rotorių, besiskiriantis tuo, kad lanko formos vibruojantys elementai sudaryti iš terir. oir. eehan in io lydinio, ant jų paviršių pritvirtinti elektroizoliaciniai tarpikliai ir kaitinimo elementai, o abu galai termonachaninio lydinio plokštelių sujungti spyruoklėmis.

Juostinės pavaros mechanizmas sudarytas iš korpuso, kuriame Įtvirtinta?, rotorius ir du lanko f omo s vibruojantys elementą i prijungti prie korpuso ir liečiantys rotorių, besiskiriantis tuo, kad lanko formos vibruojantys elementai sudaryti iš terir. oir. eehan in io lydinio, ant jų paviršių pritvirtinti elektroizoliaciniai tarpikliai ir kaitinimo elementai, o abu galai termonachaninio lydinio plokštelių sujungti spyruoklėmis.
