[LT] Išradimas priklauso mechanikos sričiai. Vitriną sudaro tarpusavyje sujungti rėmai (1), į kuriuos įstatyti stiklai (2), medienos ar plastiko plokštė, statybinio kartono ar skardos skydas. Rėmai (1) padaryti iš metalo kampuočių (3), kurių galai (4) apjungti metalo apkaustu (5) ir sujungti su juo suvirinimu. Kampuočių (3) galų (4) sienelės jų sujungimo vietoje su apkaustu (5) įlenktos paslenkant jų sieneles statmenai jų plokštumoms per apkausto (5) storį. Rėmų vidinėje pusėje įtvirtinami laikikliai (6) su srieginėmis angomis ir įdėta gumos ar plastiko tarpinė su pastorinta briauna (7). Įstatytasį rėmą (1) stiklas (2) prispaustas ir įtvirtintas metalo ar plastiko ištisine ar perforuota prispaudimo juosta su srieginėmis angomis (8) arba (9), prieš tai uždėjus ant stiklo (2) jo įtvirtinimo vietoje taip pat gumos ar plastiko tarpinę su pastorinta briauna (7), sujungiant ją srieginiais sujungimais su laikikliais (6).
[EN]
[0001] Išradimas priklauso mechanikos sričtaš, būtent vitrinoms, skirtoms prekių demonstravimui.
[0002] Žinoma vitrina, kurią sudaro korpusas iš rėmų ir juose įtvirtinto stiklo. Vitrinoje įrengtas elementas iš amortizuojančios medžiagos, apsaugojantis ją nuo sudužimo tokioje vietoje, kur galima smūginė apkrova. Taip pat vitrinos stiklo apsaugojimui nuo sudužimo stiklo įtvirtinimo vietoje yra sintetinės gumos ar kaučruko intarpas ( žr. Japonijos patentą Nr.4-312406, TPK A 47 F 3/ 04, 1994).
[0003] Žinoma vitrina, kurią sudaro korpusas, sujungtas iš rėmų ir skersinių bei jų grioveliuose įtvirtintų stiklų. Korpuso viduje yra nuožulnios kreipiančiosios plokštumos prekių išdėstymui. Rėmai su skerstnrats sujungti suvirinimu ( žr. Japonijos patentą Nr. 4- 352910, TPK A 41 F 1/12, 3/04, F 25 D 25/02, 1994).
[0004] Žinomos vitrinos konstrukcija ir jos surinkimo procesas yra sudėtingi.
[0005] Išradimo tikslas - gaminio technologinio proceso ir gaminio konstrukcijos supaprastinimas.
[0006] Vitrinoje, kurią sudaro rėmai su juose įtvirtintais stiklais, rėmą sudarančių metalo kampuočių galai išorinėje pusėje apjungti metalo apkaustais ir sujungti su jais suvirinimu, be to, į rėmo vidinę pusę, prie kurios pritvirtinti laikikliai su srieginėmis angomis, įdėta gumos arba plastiko tarpinė su pastorinta briauna ir įstatytas stiklas, ant kurio, jo įtvirtinimo vietoje, uždėta taip pat gumos arba plastiko tarpinė su pastorinta briauna ir kuris įtvirtintas jį prispaudžiant metalo arba plastiko ištisine arba perforuota prispaudimo juosta su srieginėmis angomis, sujungiant ją srieginiais sujungimais su laikikliais.
[0007] Be to, metalo kampuočių galų sienelės jų sujungimo su apkaustu vietoje įlenktos paslenkant jų sieneles statmenai jų plokštumoms per apkausto storį.
[0008] Be to, stiklas įtvirtintas prispaudimo juosta, kurios skerspjūvio forma yra trapecijos be pagrindo kontūro linija arba laužtinės linijos
[0009] Be to, prispaudimo juostos šoninės plokštumos atlenktos nuo vertikalios ašies, statmenos prispaudimo juostos pagrindui, 30 - 60° kampu.
[0010] Be to, rėme vietoje stiklo įtvirtinta medienos, ar plastiko plokštė, arba statybinio kartono ar skardos skydas.
[0011] Be to, metalo apkausto figūra sudaryta iš trijų gretutinių plokštumų, iš kurių dvi tarpusavyje statmenos.

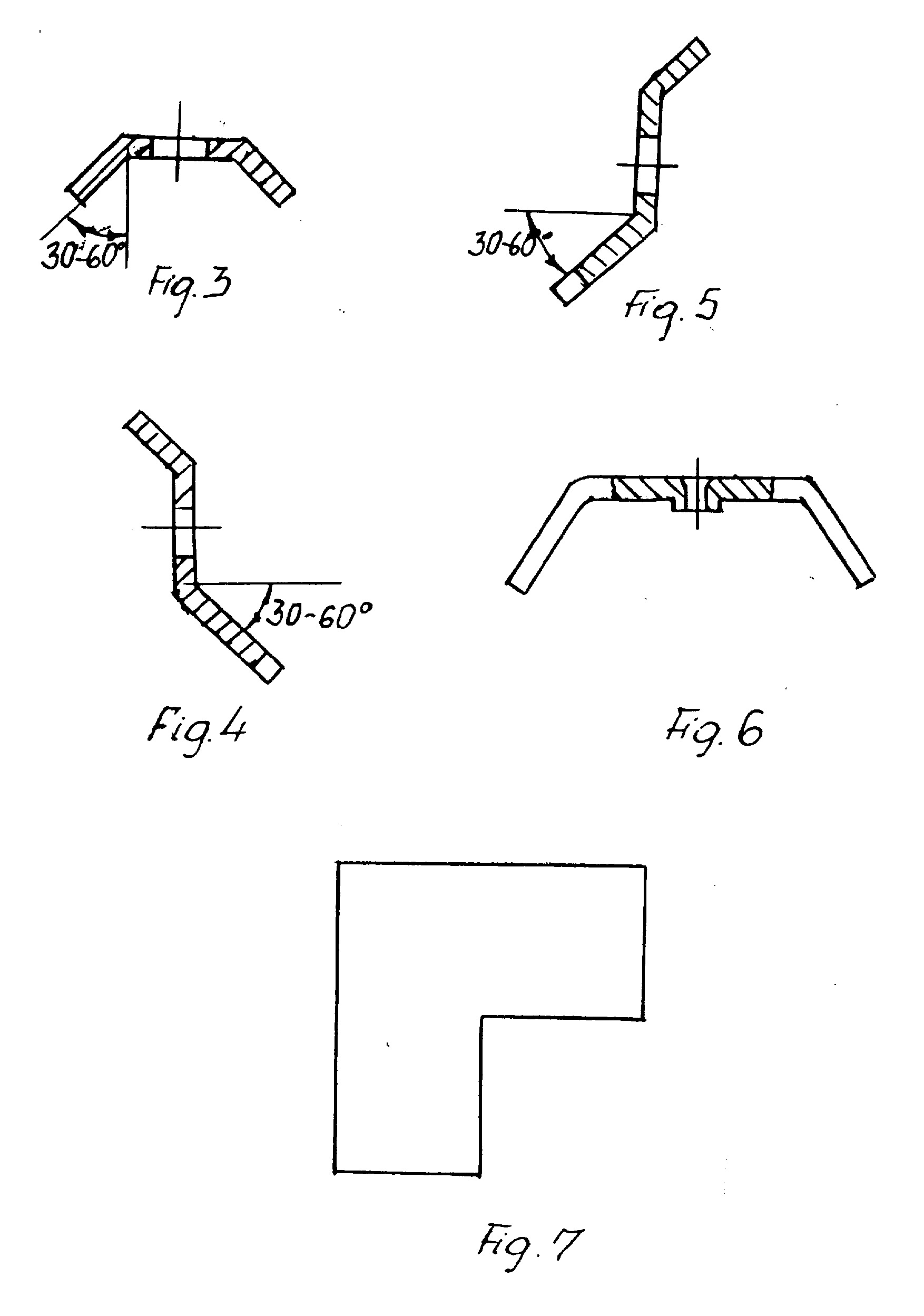

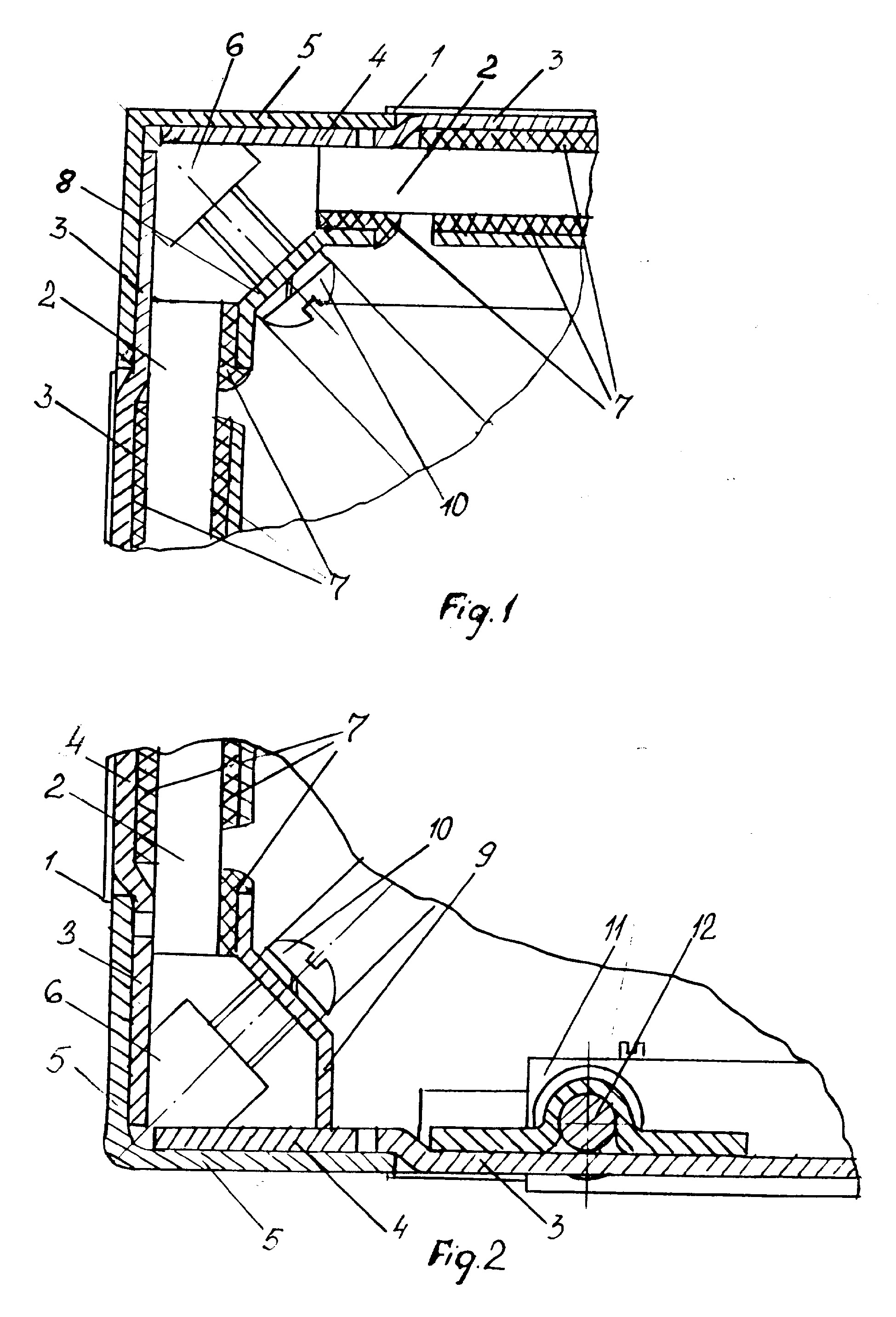

[0012] Fig.1,2 - vitrinos tvirtinimo schema; Fig.3,4,5 - prispaudimo juostos skersinis pjūvis; Fig.6 - laikiklio pjūvis; Fig.7 - apkausto išklotinė.
[0013] Vitrinos korpusą sudaro tarpt/savoje sujungi? rėmar 1 , į hunuos įstatyti stiklai 2 (Fig.1,2). Rėmai 1 padaryt? iš metalo kampuočių 3, pagamintų iš metalo lakštų štampavimo būdu. Kampuočių 3 galai 4 išorinėje pusėje apjungti metalo apkaustais 5 (Fig.7) ir sujungti su jais taškiniu suvirinimu. Kampuočių 3 galų 4 sienelės jų sujungimo vietoje su apkaustu 5 įlenktos, paslenkant jų sieneles statmenai jų plokštumoms per apkausto 5 storį. Rėmų 1 vidinėje pusėje [tvirtinti laikikliai (Fig.6) su srieginėmis angomis 6 taškiniu suvirinimu ir įdėta gumos arba plastiko tarpinė su pastorinta briauna 7. įstatytas į rėmą 1 stiklas 2 įtvirtinamas prispaudžfant # tvirtumo v?efofe metafo arba plastiko prispaudimo juosta 8 (Fig.1), 9 (Fig.2) su srieginėmis angomis, prieš tai uždėjus ant stiklo 2 jo įtvirtinimo vietoje gumos arba plastiko tarpinę su pastorinta briauna 7 ir ją sujungiant srieginiais sujungimais - sraigtais 10 su laikikliais 6. Gumos arba plastiko tarpines galima ir priklijuoti.
[0014] Stiklas 2 gali būti įtvirtinamas metalo arba plastiko1 ištisine ar perforuota juosta 8, 9, priklausomai nuo vitrinos konstrukcijos. Kai greta stiklo sienelės įstatomos, pavyzdžiui, vitrinos durelės 10 (Fig.2, 11- durų apkaba ) naudojama prispaudimo juosta 9 (Fig.3 arba Fig.4). | vitrinos rėmą gali būti įtvirtinama medienos ar plastiko plokštė, statybinio kartono ar skardos skydas.
[0015] Pareiškiama vitrinos konstrukcija nesudėtinga, stabili. Ją sudarančios detalės paprastos, gaunamos štampavimo būdu. Jos sujungiamos suvirinimu ir srieginiais sujungimais. Dėka šito supaprastėja gamybos technologinis procesas. Stiklo įtvirtinimo ir vitrinos konstrukcijos stabilumą užtikrins gumos ar plastiko tarpmes su pastorinta briauna įdėjimas stiklo įtvirtinimo vietoje.
1. Vitrina, kurią sudaro rėmai su juose įtvirtintais stiklais, besiskirianti tuo, kad rėmą sudarančių metalo kampuo6ų galai išorinėje pusėje apjungti metalo apkaustais ir supigti su jais suvirinimu, be to, į rėmo vidinę pusę, prie kurios pritvirtinti laikikliai su srieginėmis angomis, įdėta gumos arba plastiko tarpinė su pastorinta briauna ir įstatytas stiklas, ant kurio, jo įtvirtinimo vietoje, uždėta taip pat gumos arba plastiko tarpinė su pastorinta briauna ir kuris įtvirtintas jį prispaudžiant metalo afba plastiko ištisine arba perta uota prispaudimo juosta su srieginėmis angomis, sujungiant ją srieginiais sujungimais su laikikliais.
2. Vitrina pagal 1 punktą, besiskirianti tuo, kad metalo kampuočių galų sienelės jų sujungimo su apkaustu vietoje įlenktos paslenkant jų sieneles statmenai jų plokštumoms per apkausto storį.
3. Vitrina pagal 1 punktą, besiskirianti tuo, kad stiklas įtvirtintas prispaudimo juosta, kurios skerspjūvio forma yra trapecijos be pagrindo kontūro linija arba laužtinės linijos ^ ^ -formos prispaudimo juosta.
4. Vitrina pagal 1 punktą, b e s t s k t r i a n t t tuo , kad prispaudimo juostos šoninės plokštumos atlenktos nuo vertikalios ašies,.statmenos prispaudimo juostos pagrindui, 30 - 60° kampu.
5. Vitrina pagal 1 punktą, besiskirianti tuo, kad rėme įtvirtinta medienos ar plastiko plokštė arba statybinio kartono ar skardos skydas.
6. Vitrina pagal 1 punktą,besiskirianti tuo, kad metalo apkausto figūra sudaryta iš trijų gretutinių plokštumų, iš kurių dvi yra statmenos.
