[LT] Išradimas priskiriamas prie plūdinių variklių, dirbančių vandenyje panaudojant keičiamo tūrio plūdžių keliamąją jėgą.@Išradimo tikslas - vandens slėgio jėgų veikimo į plūdes pašalinimas, pakeičiant jų tūrį. Variklis turi du diskus (5, 10). Dvi talpos (6, 7) sudaro plūdę. Viena talpa gali įeiti į kitą, tuo keičiamas plūdės tūris. Talpos sujungtos su diskais (5, 10) taip, kad vandens slėgis neveikia jų galinių dalių, o veikia į disko (10) sienelę (14) ir disko (5) sienelę (15). Ši vandens slėgio jėga priimama guoliais (4, 11). Diskai (5, 10) išdėstyti kampu vienas kitam ir per kiekvieną jų apsisukimą talpa (7) įeina ir išeina iš talpos (6), tai keičia jų tūrį ir keliamąją plūdės jėgą. Sukdamiesi diskai (5, 10) atlieka judesius statmenai talpų (6, 7) judėjimo krypčiai ir statmenai slėgio jėgų į sieneles (14, 15) veikimo krypčiai taip, kad įveiktų šias jėgas, pasikeitus plūdžių tūriui, darbas neatliekamas.
[EN] The invention relates to float motors working in the water by using lift of floats with exchanging volume. The object of the invention - to remove an acting of pressure forces of water to floats by exchanging their volume. The motor has two discs (5, 10). The floats consists of two tanks (6, 7). One of the tank can come into the other, thus the volume of the float is changed. The tanks are connected with the discs (5, 10) in such a way that water pressure has not effect on their end parts and has effect on a wall (14) of the disc (10) and a wall (15) of the disc (5). The pressure force of water is received by bearings (4, 11). The discs (5, 10) are placed with an angle to each other and the tank (7) comes in and out of the tank (6) during each revolution of the discs. Thus, the volume of the discs and the lift of the float are exchanged. By rotating the discs (5, 10) do motions in perpendicular direction of movement of the tanks (6, 7) and the pressure forces to walls (14, 15) so that get over this forces. No works done when the volume of the floats exchange.
[0001] Išradimas priskiriamas prie plūdinių variklių, dirbančių vandenyje panaudojant keičiamo tūrio plūdžių keliamąją jėgą.
[0002] Žinomas plūdinis variklis, turintis diską, per kurio perimetrą išdėstytos besikeičiančio svorio plūdės (žr. žurnalą "Išradėjas ir racionalizatorius" Nr. 10, 1991 m. 17 psl. straipsnį "Variklis iš plūdžių"). Plūdžių svorio pasikeitimas atliekamas perkeliant krūvi, kuris išstumia skysti iš plūdės į aplinkinę išorinę terpę.
[0003] Tokio variklio trūkumas yra vidinio plūdės tūrio susisiekimas su išorine aplinka. Išstumiant vandenį iš plūdės, krūvio energija sunaudojama Įveikti išorinės aplinkos slėgio jėgas.
[0004] Išradimo tikslas yra pašalinti išorinės aplinkos slėgio jėgų poveikį į plūdes, pakeičiant jų talpą.
[0005] Tikslas pasiekiamas tuo, kad plūdinis variklis, turintis diską, kurio perimetru išdėstytos besikeičiančio svorio plūdės, aprūpintos antru disku, kuris išdėstytas kampu pirmajam, o kiekviena plūdė atlikta kaip talpos, sąveikaujančios tarp savęs ir diskais su galimybe keisti savo tūrį.
[0006] Siūlomo sprendimo principinė naujovė palyginti su sprendimu, paimtu kaip prototipas, yra plūdžių atlikimas kaip besikeičiančio tūrio talpų, plūdžių talpų sąveikos tarp savęs ir diskų būdas, o taip pat diskų išdėstymas kampu vienas kitam. Lyginant šį techninį sprendimą su kitu, matosi, kad įvedimas naujų elementų su nauju jų konstrukciniu atlikimu, jų sąveikos būdu ir abipusiu išdėstymu suteikia siūlomam techniniam sprendimui naujas savybes, kurios įgalina pašalinti išorines aplinkos slėgio jėgas Į plūdes, pakeičiant jų tūri.

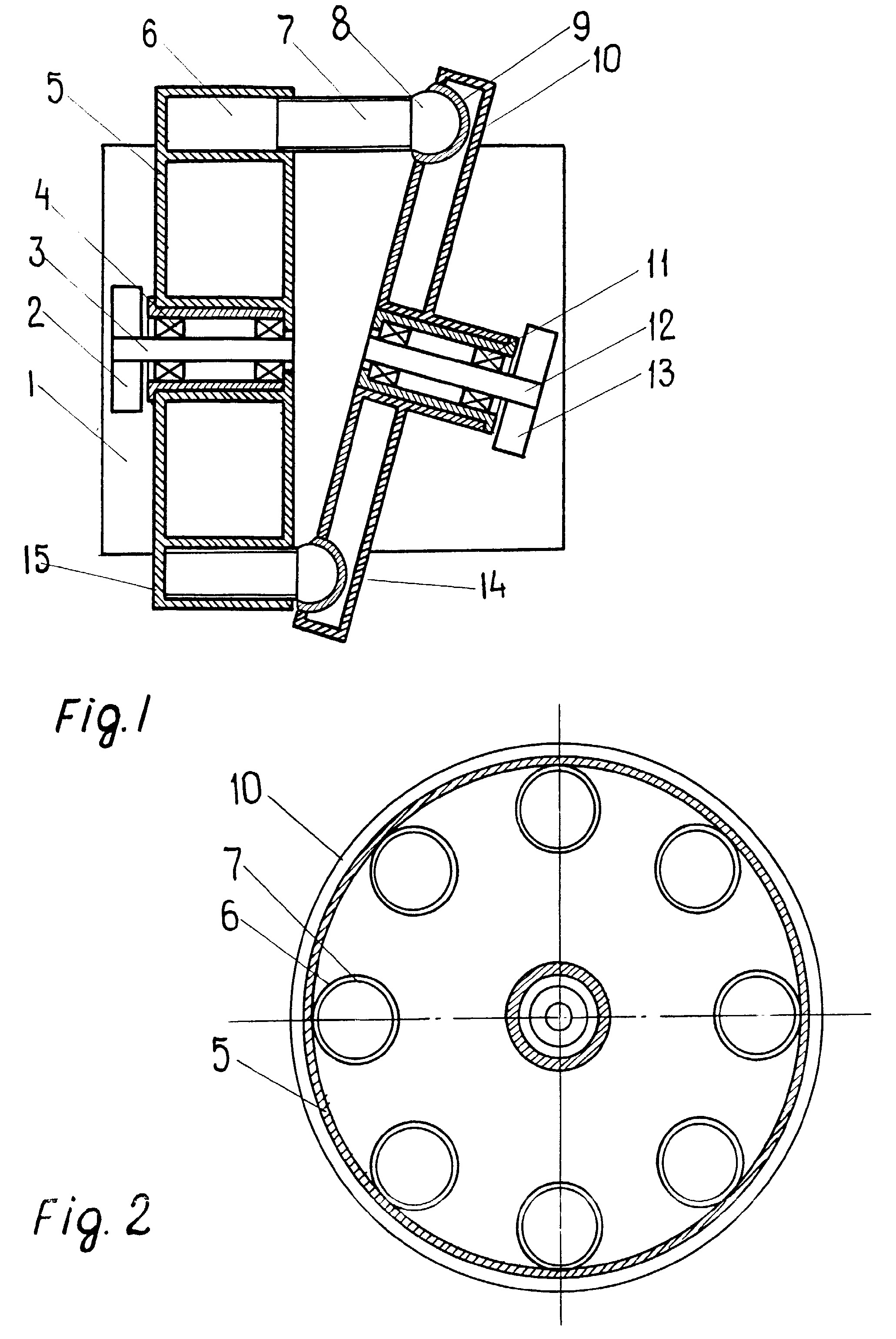

[0007] Išradimo esmė paaiškinama brėžiniais, kur Fig. 1 pateiktas bendras variklio vaizdas plane duotame pjūvyje. Fig. 2 pateikia variklio vaizdą iš šono, duoto pjūvyje, kad parodytų plūdžių išdėstymą ant diskų. Fig. 3 duota plūdės tūrio pasikeitimo diagrama priklausomai nuo diskų posūkio kampo.
[0008] Variklis turi pagrindą 1 (Fig. 1) ir stovą 2 su ašimi 3. Ant ašies guoliuose 4 išdėstytas diskas 5 su talpomis 6. Talpa 7 vienu galu įeina i talpą 6, o kitu galu sujungta su rutuliniu elementu 8, išdėstytu apkaboje 9 taip. kad gali atsilenkti vienu ar kitu kampu. Apkaba 9 įstatyta disko 10 korpuse. Diskas turi guolius 11 ant ašies 12, kuri sujungta su stovu 13. Skaitmeniu 14 pažymėta užpakalinė disko 10 sienelė, skaitmeniu 15 - disko 5 sienelė. Talpos 6 ir 7 (Fig. 2) išdėstytos ant diskų 5 ir 10 radialiai.
[0009] Variklis dirba taip. Talpos 6 ir 7 sudaro plūdę. Per vieną diskų 5 ir 10 apsisukimą talpa 7 įeina j talpą 6 ir išeina iš jos, tai pakeičia plūdės tūri ir jos keliamąją jėgą nuo minimalios reikšmės iki maksimalios. Rutulinis elementas 8 išdėstytas apkaboje 9 su minimaliu tarpu ir apsaugotas nuo vandens patekimo j tarpą, pavyzdžiui, manžetais, kietu tepalu. Tai pašalina vandens slėgio jėgų veikimą j galinę rutulinio elemento 8 dalį ir per jj j talpą 7. Vandens slėgio jėga, besipriešinanti plūdžių tūrio pasikeitimui, veikia užpakalinę disko 10 sienelę 14 ir disko 5 sienelę 15. Diskai 5 ir 10 išdėstyti kampu vienas kitam ir atlieka sukamąjį judėjimą statmenai slėgio jėgos veikimo krypčiai. Reiškia darbas, Įveikiant vandens slėgio jėgą, neatliekamas. Slėgio jėgą, statmeną diskams 5 ir 10, gauna guoliai 4 ir 11, ant kurių ši jėga uždaroma.

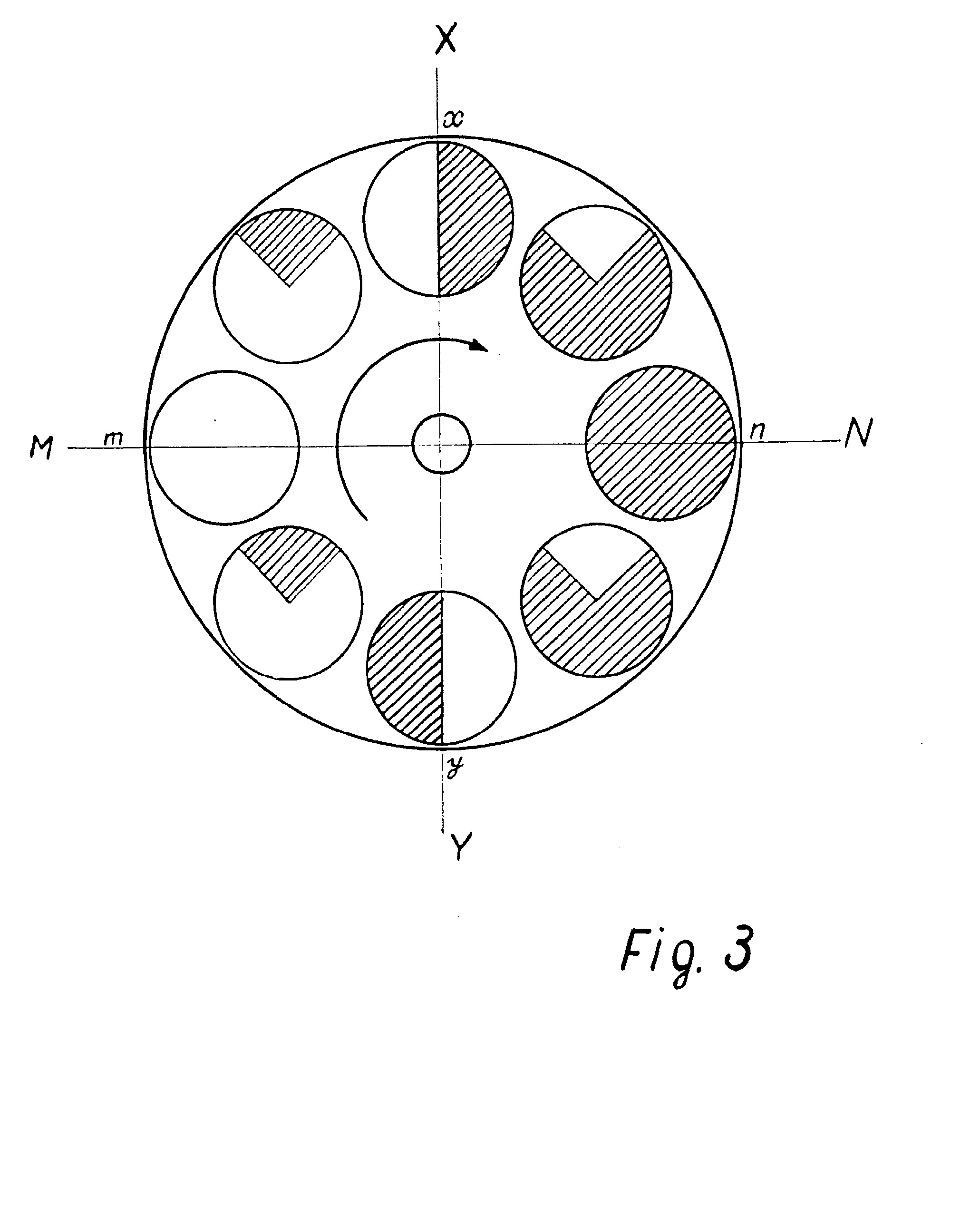

[0010] Diagrama (Fig. 3) rodo plūdės tūrio pasikeitimą priklausomai nuo diskų posūkio kampo. Tūris ir keliamoji jėga pavaizduota neužštrichuota apskritimo dalimi.
[0011] Diskų 5 ir 10 sudarytas kampas yra horizontalioje plokštumoje pagal liniją MN. Pozicijoje m talpa 7 išstumta iš talpos 6 ir plūdės tūris maksimalus. Keliamosios jėgos veikiama plūdė pakyla, suka diskus ir pozicijoje x jos tūris lygus pusei maksimalios reikšmės. Pozicijoje n kampo viršūnė, talpa 7, yra talpoje 6 - plūdės tūris minimalus. Nuo pozicijos n prasideda plūdės tūrio didėjimas, kuris pozicijoje y sudaro pusę maksimalios reikšmės ir pozicijoje m plūdės tūris vėl pasiekia maksimumą. Santykinai vertikaliai ašiai x y suminė plūdžių keliamoji jėga kairėje diskų pusėje du kartus didesnė negu dešinėje pusėje.
[0012] Diskų išdėstymas kampu vienas kitam ir slėgio pridėjimo jėgų taškų perkėlimas nuo talpų galų, sudarančių plūdę, ant diskų guolių, suteikia galimybę padidinti energetinį variklio perdavimą iki jo praktinės reikšmės.
Plūdinis variklis, turintis diską, kurio perimetru išdėstytos besikeičiančio svorio plūdės, besiskiriantis tuo, kad variklis aprūpintas antru disku, kuris išdėstytas kampu pirmajam, o kiekviena plūdė atlikta kaip talpos, sąveikaujančios tarp savęs ir diskais su galimybe keisti tūrį.
