[LT] Išradimo objektas yra sulankstomas įpakavimas (1), skirtas daugiausiai lapų pavidalo, vienas ant kito į šūsnis sudėtiems ir horizontalioje projekcijoje turintiems išpjovos formą gaminiams, pvz., filtruojančio popieriaus indėklams (4), skirtiems kavos arba arbatos virimo aparatams.@Išradimo tikslas yra sulankstomo įpakavimo (1), kuris galėtų būti nebrangiai pagamintas ir, iki visiško gaminių išėmimo, galėtų būti patogiai atidaromas ir vėl visiškai uždaromas, sukūrimas.@Tai pasiekiama dėka to, kad sulankstomas įpakavimas (1) yra gaminamas iš vientisos, daugiausiai kvadratinės, iškarpos iš popieriaus arba panašios, išlaikančios formą ir lankstomos medžiagos; ši iškarpa, priklausomai nuo aplanko rūšies, yra sulankstoma apie įpakuojamus, į šūsnį sudėtus gaminius iš dviejų, vienas priešais kitąesančių, kampų pusių. Sulankstomas tokiu būdu, kad suformuojama išėma (5), iš visų pusių apgaubianti gaminių šūsnį, ir priešingoje pusėje esantis dangtelio sandūrinis antdėklas (8), kuris pakartotiniouždarymo įrenginiu (10) yra tvirtinamas prieš išėmimą (5).
[EN]
[0001] Šis išradimas susietas su sulankstomu įpakavimu, skirtu daugiausia lapų pavidalo, vienas ant kito į šūsnis su-dėtiems, ir horizontalioje projekcijoje turintiems išpjovos formą gaminiams, kaip pvz., filtruojančio popieriaus indėklams, skirtiems kavos arba arbatos virimo aparatams.
[0002] Aukščiau minėtos rūšies gaminių įpakavimui, ypač fil-truojančio popieriaus indėklų, skirtų kavos arba arbatos virimo aparatams, iki šio laiko dažniausiai buvo gaminamos iš kartono išlankstytos dėžutės. Taip pat yra žinoma, kad tokios rūšies gaminiai gali būti įpakuojami i, taip vadinamas raukšlėtas plėveles.
[0003] Pirmos rūšies paminėti įpakavimai yra palyginus bran-gūs, kadangi jie gaminami iš kartono ir, be to, užima didesnį tūrį nei to reikėtų įpakuojamiems gaminiams.
[0004] Filtruojančio popieriaus indėklų, skirtų kavos arba arbatos virimo aparatams, įpakavimas raukšlėtoje plė-velėje turi trūkumą, susietą su tuo, kad įpakavimas turi būti praplėstas ir po tokios rūšies raukšlėtos plėvelės įpakavimo atidarymo nebeįmanomas užtikrintas įpakavimo uždarymas; tuo būdu filtruojančio popieriaus indėklai arba panašūs gaminiai iš jau atidaryto raukš-lėtos plėvelės įpakavimo, paprastai, turi būti perdėti į kitą dėžutę.
[0005] Šio išradimo uždavinys yra sukurti pradžioje minėtos rūšies įpakavimą, kuris, iš vienos pusės, galėtų būti pigiai pagamintas ir, iš kitos pusės, turėtų pranašumą ta prasme, kad naudojimo metu būtų galimybė paprastu būdu jį atidaryti ir daug kartų uždaryti.
[0006] Pagal išradimą šis uždavinys yra sprendžiamas tuo būdu, kad sulankstomas įpakavimas yra gaminamas iš vientisos, daugiausia kvadratinės, iškarpos iš popieriaus arba pa-našios, išlaikančios formą ir lankstomos medžiagos; ši iškarpa, priklausomai nuo aplanko rūšies, yra sulanks"-toma apie įpakuojamus, i, šūsnį sudėtus, gaminius iš dviejų, vienas priešais kitą esančių kampų, pusių, tokiu būdu, kad vienoje aplanko pusėje, susijungus atitinkamoms aplanko dalims, suformuojama garantuota išėma ir priešais esančioje pusėje - dangtelio san-dūrinis antdėklas, kuris visiškai uždengia išėmos paėmimo angą ir pakartotinio uždarymo įrenginiu yra tvirtinamas prieš išėmą; be to, atskiros dangtelio sandūrinio antdėklo klostės, norint užtikrinti formos stabilumą, yra tarpusavyje sujungtos; tokiu būdu, norint paimti atskirus gaminius iš išėmos, dangtelio sandūrinis antdėklas gali būti pakankamai plačiai atvertas atidarytoje padėtyje, tačiau po to vėl gali savaime grįžti į uždarytą padėtį.
[0007] Šios rūšies sulankstomas įpakavimas gali būti pagamintas iš palyginti pigios medžiagos, pvz., iš popieriaus, sintetine medžiaga dengto popieriaus, o taip pat iš tinkamų sintetinių medžiagų plėvelių, ir praktiškai■glaudžiai uždaro įpakuojamus gaminius taip, kad gatavame įpakavime nėra arba praktiškai nėra tuščių ertmių. Norint paimti atskirus lapo formos gaminius, pvz., filtruojančio popieriaus indėklus, sulankstomas įpakavimas gali būti pakankamai plačiai atidarytas ir, paėmus, pvz., filtruojančio popieriaus indėklą, vėl nesunkiai uždarytas, kadangi dangtelio sandūrinio ant-dėklo formos dėka yra užkertamas kelias nekont-roliuojamam dangtelio sandūrinio antdėklo atsilenkimui. Tuo būdu vartotojui sukurtas sulankstomas įpakavimas, kuris, nuosekliai imant gaminius, išlaiko savo formos stabilumą ir, tuo pačiu, apsauginę funkciją.
[0008] Išradimo atlikimo pavyzdys yra pateiktas žemiau pri-dėtuose figūrose ir toliau detaliau paaiškintas.

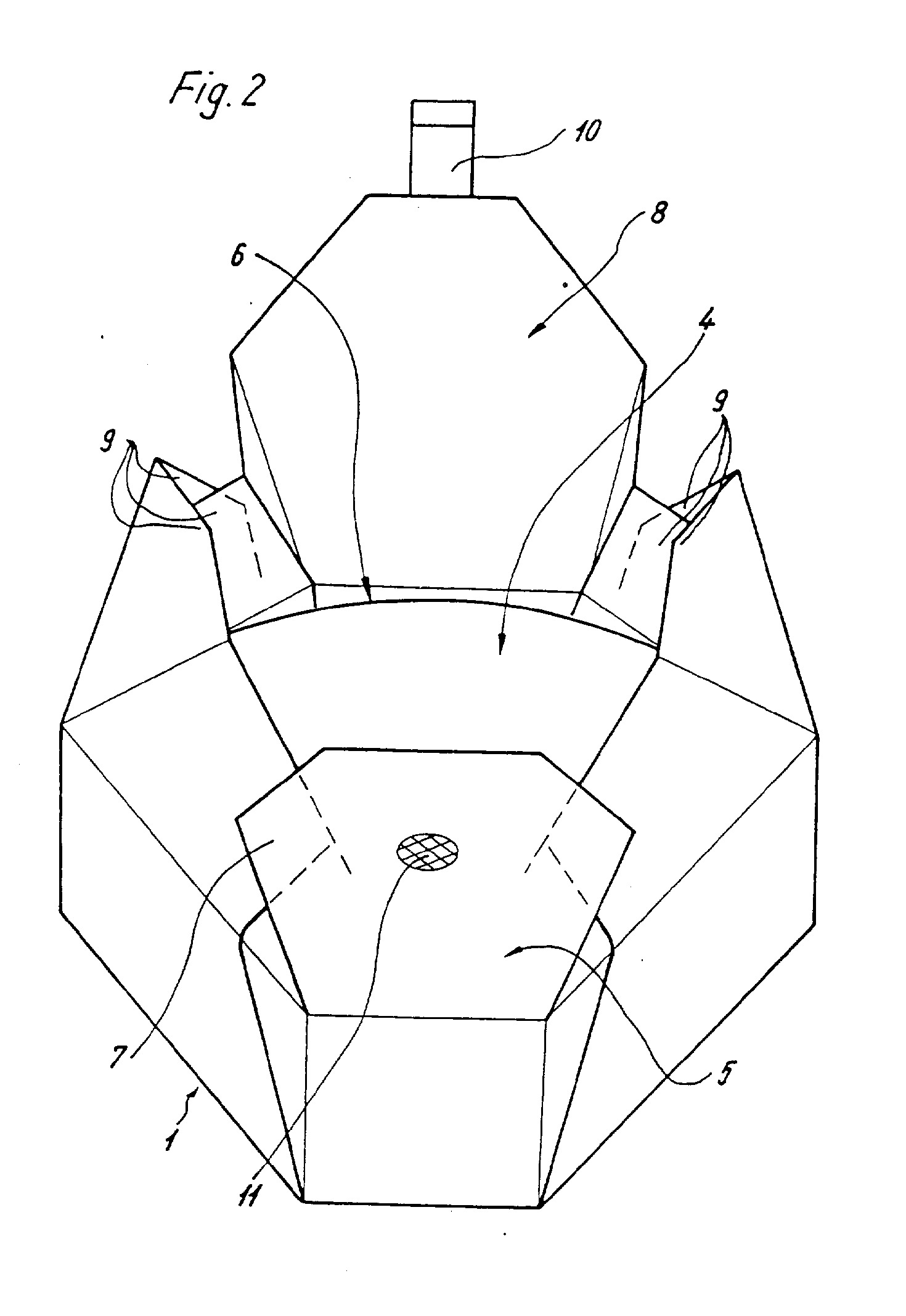

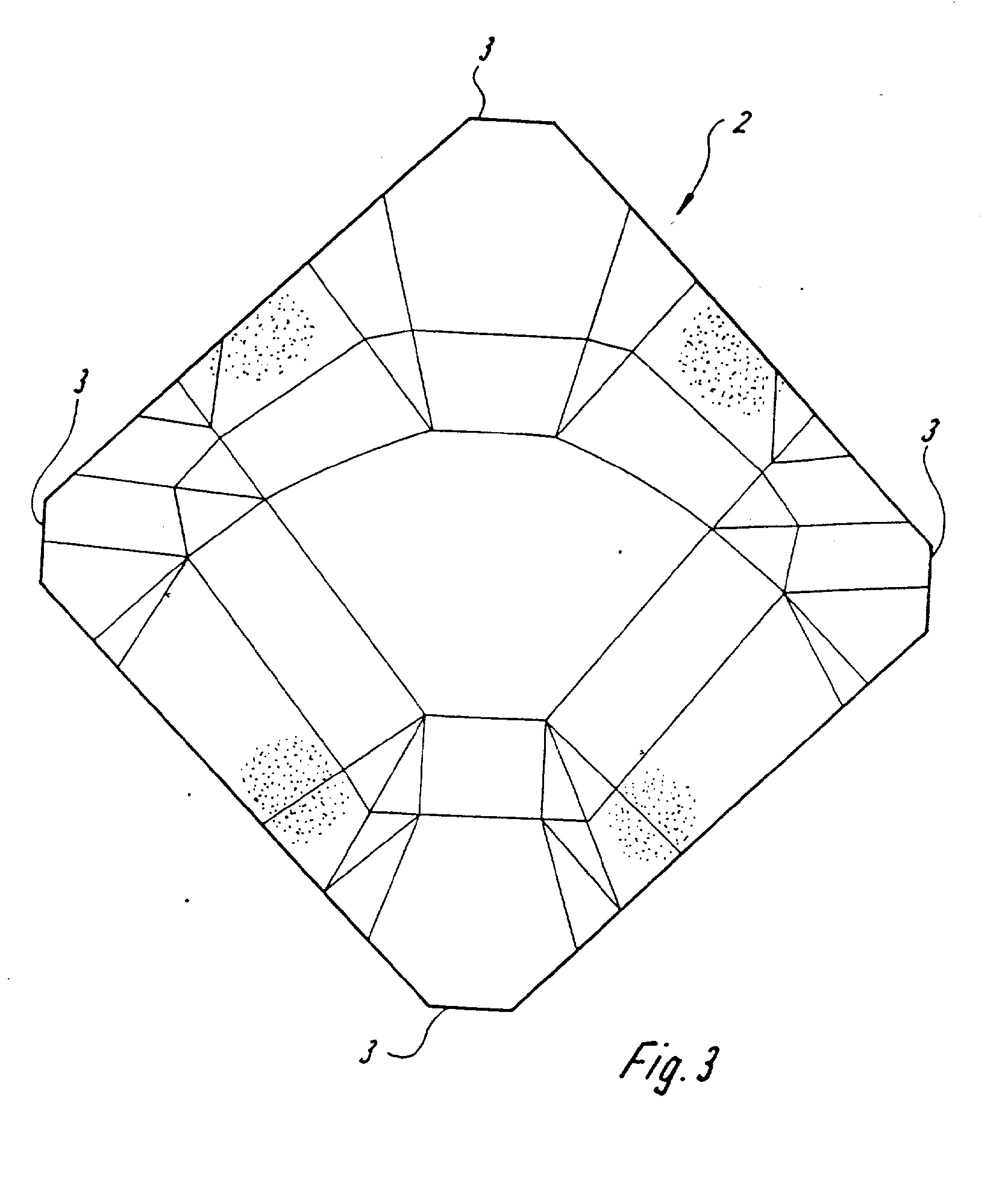

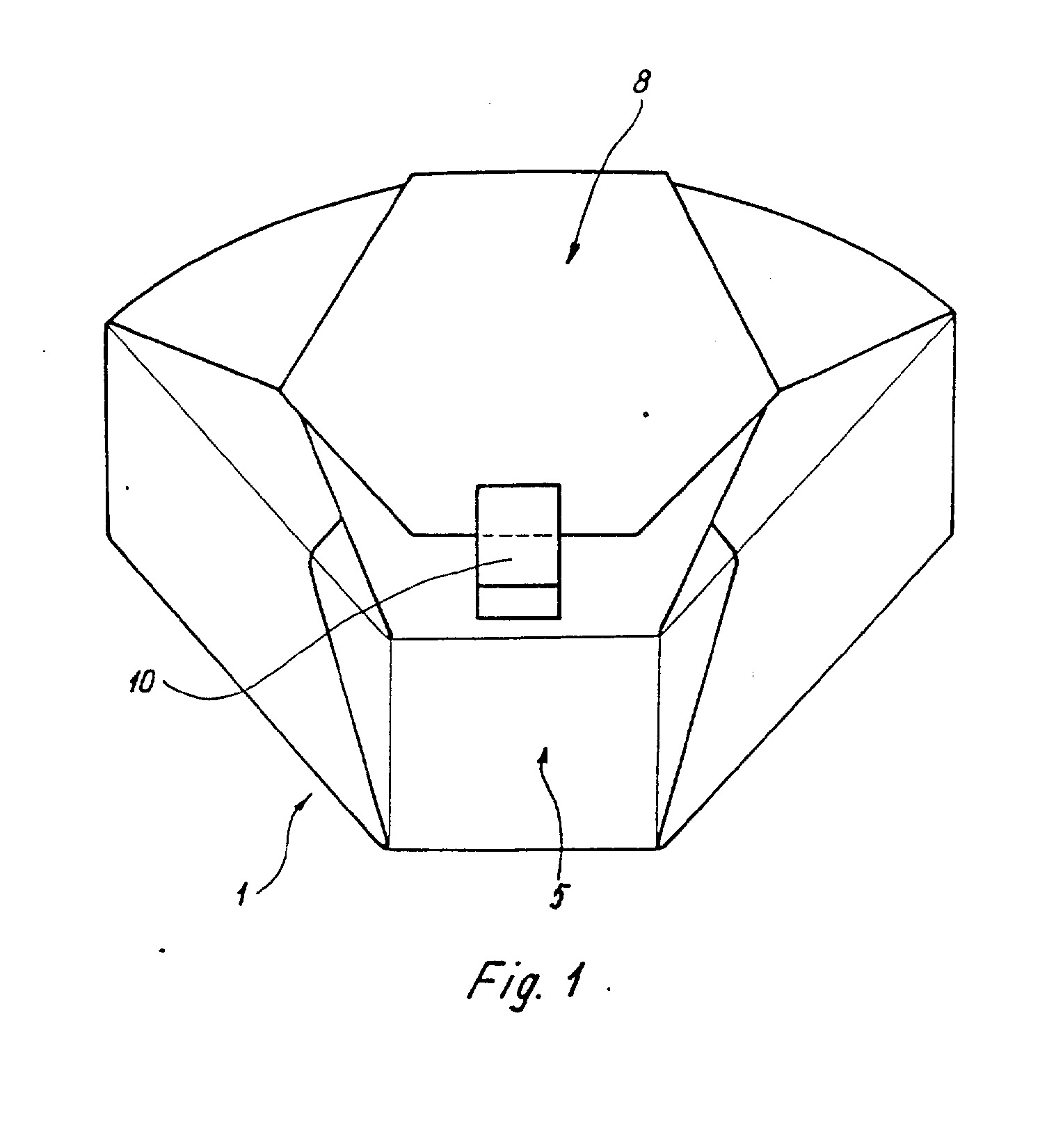

[0009] Fig.l - išradimą atitinkančio sulankstomo įpakavimouždarytoje padėtyje perspektyvinis vaizdas; Fig.2 - Fig.l atitinkančio sulankstomo įpakavimoatidarytoje padėtyje perspektyvinis vaizdas; Fig.3 - iškarpos, skirtos sulankstomo įpakavimo gamybai pagal Fig.l ir 2, išklotinė.Fig.l ir 2 pavaizduotas sulankstomas įpakavimas 1 viso labo yra pagamintas iš iškarpos 2 pagal Fig.3. Iškarpa 2 yra praktiškai kvadratinės formos, kur iškarpos 2 kampai 3 yra nežymiai nupjauti. Iškarpa 2 yra padaryta iš popieriaus, tačiau gali būti pagaminta ir iš dirb-tine medžiaga padengto popieriaus arba iš panašios dirbtinės medžiagos, kuri klostuojama išlaiko pastovią formą.
[0010] Pateiktame atlikimo pavyzdyje yra parodytas sulankstomas įpakavimas, skirtas filtruojančio popieriaus indėklų 4, naudojamų kavos arba arbatos virimo apa-ratuose, paėmimui; tai ypač vaizdžiai parodyta Fig.2.
[0011] Atitinkamai išilgai sulankstant iškarpą 2 pagal Fig.3 pavaizduotą lenkimo liniją apie filtruojančio popieriaus indėklų 4 šūsnį - tai atliekama, panaudojant iškarpos 2 du priešais vienas kitą esančius kampus 3, - apatinėje aplanko pusėje susidaro išėma 5, kuri iš visų pusių apgaubia įpakuojamus filtruojančio popieriaus indėklus 4 ir turi tik vieną paėmimo angą 6, skirtą filtruojančio popieriaus indėklų 4 paėmimui. Išėma 5 yra užtikrinta arba stabilizuota ryšio su viena ant kitos gulinčių aplanko dalių 7 dėka. Viena ant kitos gulinčios aplanko dalys 7 gali būti suklijuotos viena su kita arba sujungtos viena su kita, aktyvuojant karšto antspaudo terpe.
[0012] Prieš išėmą 5 esanti pusė yra suformuota atitinkamai sulankstant dangtelio sandūrinį antdėklą 8, kuriame, norint išlaikyti pastovią dangtelio sandūrinio antdėklo formą, atskiros klostės 9 yra tarpusavyje sujungtos. Taip pat ir šiuo atveju sujungimas gali būti reali-zuotas panaudojant klijus, karšto antspaudo terpę arba kitas sujungimo technologijas.
[0013] Stabilizuojant dangtelio sandūrinio antdėklo 8 formą klosčių 9 sujungimu pasiekiamas toks efektas, jog dangtelio sandūrinis antdėklas 8 gali būti atidarytas tokiu mastu, kad būtų įmanomas filtruojančio popieriaus in-dėklų 4 paėmimas, tačiau, iš kitos pusės, dangtelio sandūrinis antdėklas iš atidarytos padėties vėl be kliūčių gali grįžti i, savo uždarą padėti,. Efektingo formos stabilizavimo dėka yra užtikrinamas kontro-liuojamas dangtelio sandūrinio antdėklo 8 klosčių prasivėrimas atidarymo ir uždarymo metu; tuo būdu vartotojas neturi atkreipti ypatingo dėmesio sulankstomo įpakavimo uždarymo metu.
[0014] Dangtelio sandūrinis antdėklas 8 yra įrengiamas išėmos 5 uždarytoje padėtyje, panaudojant pakartotinio uždarymo įrenginį 10, pvz., klijų juostelės pavidalu.
[0015] Kaip parodyta Fig.2, išėmoje 5 yra įrengtas priklijavimo arba laikymo taškas 11, kuris yra ne pakartotinio uždarymo įrenginio 10 veikimo srities sferoje ir, gaminant sulankstomą įpakavimą, yra suklijuojamas su dangtelio sandūriniu antdėklu 8. Pirmą kartą ati-darant sulankstomą įpakavimą 1, dangtelio sandūrinis antdėklas 8 turi būti atidaromas, pasipriešinant priklijavimo taško 11 sukibimo jėgai; tuo būdu vartotojas iš karto gali suprasti, kad jis sulankstomą įpakavimą atidaro pirmą kartą. Taigi priklijavimo taškas 11 tuo pačiu metu suformuoja, taip vadinamą, originalų už-darymą .
[0016] Savo koncepcijos dėka sulankstomas įpakavimas 1 yra nebrangiai pagaminamas ir sąlygoja veiksmingą įpakuotų gaminių apsaugą iki visiško jų išėmimo.
1. Sulankstomas įpakavimas, skirtas daugiausia lapų pavidalo, vienas ant kito i, šūsnis sudėtiems ir horizontalioje projekcijoje turintiems išpjovos formą gaminiams, kaip, pavyzdžiui, filtruojančio popieriaus indėklams, skirtiems kavos arba arbatos virimo aparatams, besiskiriantis tuo, kad sulankstomas įpakavimas (1) yra gaminamas iš vientisos, daugiausia kvadratinės, iškarpos (2) , kuri, priklausomai nuo aplanko rūšies, yra sulankstoma apie įpakuojamus, i, šūsnį sudėtus, gaminius, iš dviejų vienas priešais kitą esančių kampų (3) tokiu būdu, kad vienoje aplanko pusėje, susijungus atitinkamoms aplanko dalims (7), suformuojama garantuota išėma (5), ir, priešais esančioje pusėje, - dangtelio sandūrinis antdėklas (8), kuris visiškai uždengia išėmos paėmimo angą (6) ir pakartotinio uždarymo įrenginiu yra tvirtinamas prieš išėmą (5) ; be to, atskiros dangtelio sandūrinio antdėklo (8) klostės (9), norint užtikrinti formos stabilumą, yra tarpusavyje sujungtos; tuo būdu, norint paimti atskirus gaminius (4) iš išėmos (5), dangtelio (8) sandūrinis antdėklas gali būti pakankamai plačiai atvertas atidarytoje padėtyje, tačiau po to vėl gali savaime grįžti į uždarytą padėtį.
2. Sulankstomas įpakavimas pagal 1 punktą, besiskiriantis tuo, kad iškarpa (2) yra iš dalies arba visiškai padaryta iš karšto antspaudo terpe padengto popieriaus arba iš dirbtinės medžiagos plėvelės.
3. Sulankstomas įpakavimas pagal 1 arba 2 punktą, besiskiriantis tuo, kad aplanko dalys (7) ir klostės (9) yra tarpusavyje suklijuotos.
4. Sulankstomas įpakavimas pagal 3 punktą, besiskiriantis tuo, kad, norint suklijuoti, ant aplanko dalių (7) arba klosčių (9) yra užnešami klijai, karštai besilydantys klijai, arba kitos sukibimą sąlygojančios priemonės.
5. Sulankstomas įpakavimas pagal vieną arba kelis iš anksčiau pateiktų punktų, besiskiriantis tuo, kad dangtelio sandūriniame antdėkle (8), ne pakartotinio uždarymo įrenginio (10) veikimo sferoje, vir-šuje yra numatytas iki pirmojo atidarymo veiksmingas priklijavimo taškas (11) su išėma (5).
6. Sulankstomas įpakavimas pagal vieną arba kelis iš anksčiau pateiktų punktų, besiskiriantis tuo, kad pakartotinio uždarymo įrenginys (10) yra pa-darytas iš prie dangtelio sandūrinio antdėklo (8) pritvirtintos klijų juostelės (10).
