[LT] Išradimas priklauso statybos pramonei. Išradimo tikslas - gaminio kokybės ir dekoratyvinių savybių pagerinimas. Įrenginį sudaro du valcavimo būgnai (1, 2). Viršutinis būgnas (1), įrengtas virš darbo stalo (3), - reljefinis, apatinis būgnas (2) - lygus. Būgnų (1, 2) šilumos palaikymui įrengti ekranai (4, 5), dengiantys jų cilindrinius paviršius, išskyrus tarpą tarp būgnų, ir ekranai (6, 7), dengiantys pagrindo plokštumas. Ekranai (4, 6) pritvirtinti prie atramos (8), įrengtos įrenginio rėme (9). Atrama (10), kurios skerspjūvis stačiakampio ar ovalo formos, yra vamzdis, įtvirtintas taip pat įrenginio rėme (9) ir skirtas vamzdžio (11), kurio skerspjūvis stačiakampio ar ovalo formos ir prie kurio prijungti ekranai (5, 7), įtvirtinimui. Būgnų (1, 2) vidinėse dalyse įrengta po keturis nuosekliai sujungtus ir prijungtus prie elektros srovės šaltinio šildymo elementus (12). Įrenginio valdymui yra valdymo pultas (14). Spaudimo-klijavimo zonoje tarp valcavimo būgnų (1, 2), kurių temperatūra 180-200 °C, prie medienos plokštės abiejų pusių priklijuoja dekoratyvinį popierių ir viršutinėje medienos plokštės pusėje iš dekoratyvinio popieriaus suformuoja reljefinį paviršių.
[EN] The invention relates to the field of building. An object of the invention is to increase quality and decorative properties of an article. The device contains two rolling drums (1, 2). The upper drum (1) arranged over a work table (3) is in a relief form. The lower drum (2) is flat. For keeping of heat of the drums (1, 2) screens (4, 5) covering their cylindrical surfaces except the space between the drums and screens (6, 7) covering the base planes are arranged. The screens (4, 6) are fixed to a support (8) arranged in a frame (9) of the device. A support (10) the cross-section of which is in a form of a rectangle or an oval is formed as a tube fixed in the frame (9) also and intended for fixing a tube (11) the cross-section of which is in a form of a rectangle or an oval and to which screens (5, 7) are connected. Four heating elements (12) connected in series and connected to a source of electric current are arranged in each inside part of the drums (1, 2). For control of the device is a control desk (14). There are decorative paper glued to the both sides of a wooden plate, and a relief surface formed on the upper side of the wooden plate from the decorative paper in the pressing-glueing zone between the rolling drums (1, 2) the temperature of which is 180-200 C.
[0001] Išradimas priklauso statybos pramonei, o būtent apdailos plokščių gavimo būdams bei įrengimams šių būdų įgyven-dinimui .
[0002] Žinomas medžio plokščių apdailos būdas, užnešant ant plokštės paviršiaus klijus ir išlaikant 8-14 min. 80-90 °C temperatūroje, esant 1,5-2,0 m/s oro cirkuliacijai, o po to priklijuojant po spaudimu fanerą ar dekoratyvinį popierių
[0003] (žr. buv. TSRS aut. liud. Nr.1430299, TPK B 44 D 5/00, 1989).
[0004] Žinomas apdailos plokštės su tūriniu efektu gavimo bū-das, suklijuojant keletą gerai adsorbuojančių popieriaus la-pų prisotinta derva, veikiant tam tikra temperatūra ir slėgiu (žr.Europos patentinę paraišką Nr.0268250, TPK E 44 C 5/04, 1989).
[0005] Žinomas popieriaus priklijavimo prie plokštumos įrengi-mas, kurį sudaro rėmas su prispaudžiamąja plokšte ir juda-muoju režimėliu popieriaus rulono patalpinimui, velenėlis, auvilgomas klijais bei prispaudimo ir fiksavimo velenėliai (žr.buv. TSRS aut.liud. Nr.1533875, TPK B 44 C 5/00, 1990).
[0006] Žinoma popieriaus suklijavimo sistema, kurią sudaro rė-mas su jame įrengtais vienas virš kito suklijavimo įrengi-mais. Pirmą suklijavimo įrenginį (pirmoji suklijavimo zona) sudaro viršutinis ir apatinis velenai, kurių bendra vertikalioji centrinė linija. Vieną iš velenų veikia prispaudi-
[0007] mo mechanizmas. Antrą suklijavimo įrenginį (antra suklijavimo zona), kuris analogiškas pirmam, taip pat sudaro velenų pora. Popierių į darbo zoną paduoda transporte-ris. (žr. Europos patentinę paraišką Nr.0539037, TW,
[0008] B 43 M 5/04, 1994).
[0009] Panaudojant žinomus apdailos plokščių gavimo būdus bei įrenginius jų įgyvendinimui, gaminio paviršiuje ne-suformuojamas toks efektas, kuris gaminiui suteiktų ge-ras dekoratyvines savybes ir pakankamai aukštą kokybę.
[0010] Išradimo tikslas - gaminio kokybės ir dekoratyvinių savybių pagerinimas.
[0011] Nurodytas tikslas pasiekiamas tuo, kad apdailos plokš-tės gavimo būde, suklijuojant medžiagas, veikiant spaudimu ir temperatūra, vienu metu prie abiejų medienos plokš-tės pusių priklijuoja dekoratyvinį popierių, padengtą polichlorviniline emulsija, ir vienoje iš medienos plokštės pusių iš dekoratyvinio popieriaus suformuoja reljefinį paviršių, esant spaudimo-priklijavimo zonoje 180-200 °C temperatūrai.
[0012] Nurodytas tikslas taip pat pasiekiamas tuo, kad apdailos plokščių gavimo Įrenginį, kurį sudaro rėmas su jame įrengta velenų pora, kurių bendra vertikalioji centrinė linija, sudaro viršutinis reljefinis ir apatinis lygus valcavimo būgnai, kurių vidinėse dalyse yra po keturis nuosekliai sujungtus ir prijungtus prie elektros srovės šaltinio šildymo elementus-tenus, ir kurių cilindriniai paviršiai, išskyrus tarpą tarp valcavimo būgnų, bei pagrindo plokštumos apdengtos ekranais, be to, viršutinio valcavimo būgno cilindrinį paviršių dengiantis ekranas uždėtas ant įrenginio rėme įtvirtintos vienos atramos, prie kurios pritvirtinti jo pagrindo plokštumas dengiantys ekranai, o kitoje vamzdžio tipo atramoje, kurios skerspjūvis stačiakampio ar ovalo formos, įrengtoje taip pat įrenginio rėme, įtvirtintas vamzdžio, kurio skerspjū-vis stačiakampio ar ovalo formos, prie kurio pritvirtinti apatinį valcavimo būgną dengiantys ekranai, laisvas galas.

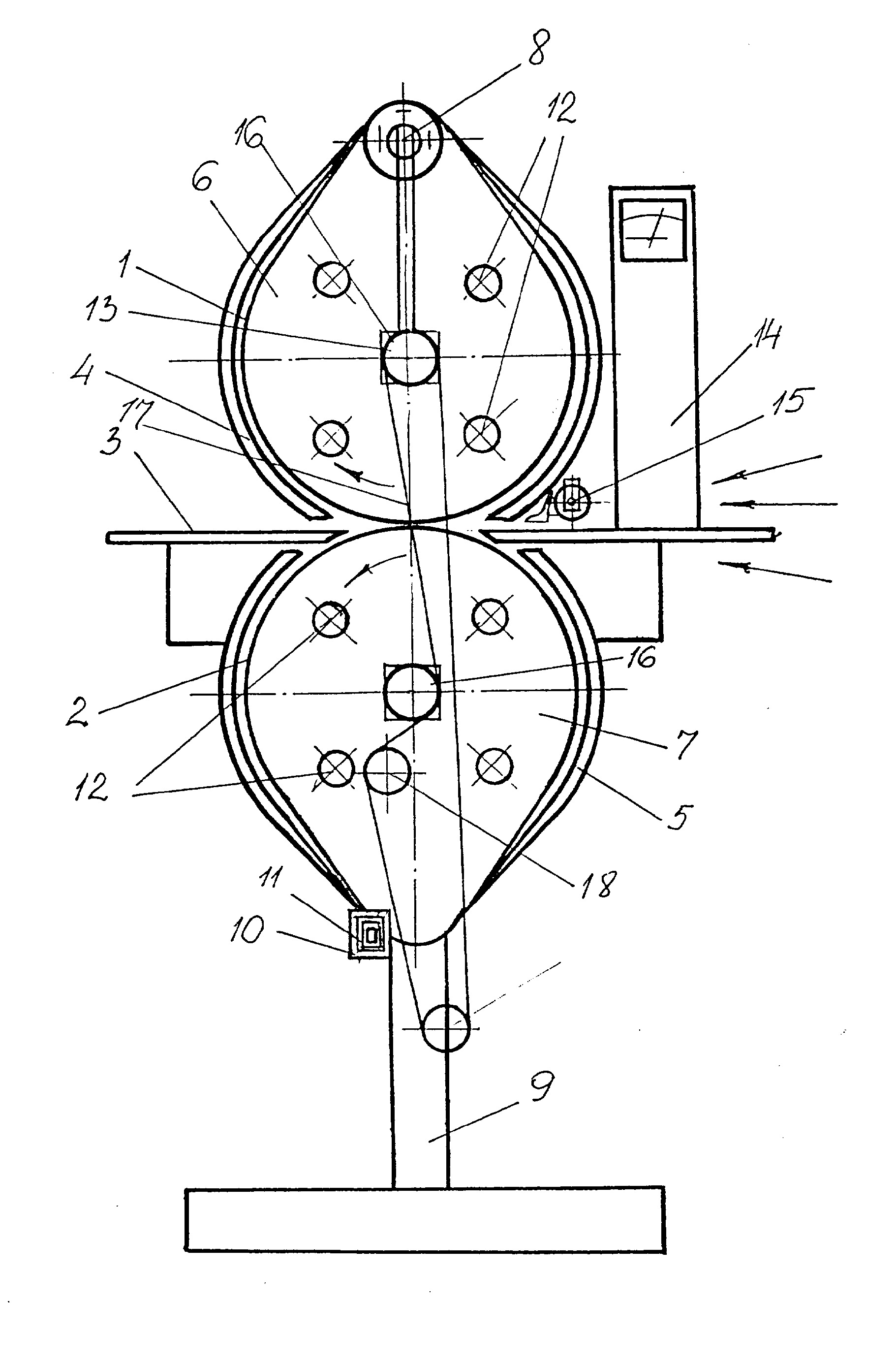

[0013] Pig.I - apdailos plokštės gavimo įrenginio schema.
[0014] Įrenginį sudaro du valcavimo būgnai I, 2, uždėti ant ašių, kurių bendra vertikalioji centrinė linija. Viršutinis valcavimo būgnas I reljefinis, įrengtas virš darbo stalo 3, apatinis 2 lygus. Būgno I vertikalioji pa-dėtis gali būti keičiama priklausomai nuo paduodamos į darbo zoną medienos plokštės storio. Būgnų I, 2 šilumos palaikymui Įrengti ekranai 4, 5, dengiantys būgnų cilindrinius paviršius, išskyrus tarpą tarp būgnų, ir ekranai 6, 7, dengiantys būgnų pagrindo plokštumas. Ekranas 4 uždėtas ant atramos 8, prie kurios pritvirtintas ekranas 6. Atrama 8 įrengta įrenginio rėme 9. Ekranų 5, 7 įtvirtinimui taip pat įrenginio rėme 9 įtvirtinta kita atrama 10, Atrama 10 yra vamzdis, kurio skerspjūvis sta-čiakampio ar ovalo formos. Prie kito vamzdžio II, kurio skerspjūvis taip pat stačiakampio ar ovalo formos, pritvirtinti: neišardomu sujungimu būgno 2 cilindrinį pa-paviršių dengiantis ekranas 5, ir išardomu sujungimu (srieginiu) - būgno 2 pagrindo plokštumas dengiantys ek-
[0015] ranai 7. Vamzdžio II laisvas galas, kurio skersiniai pa-rametrai mažesni už vamzdžio 10, skirtas būgną 2 dengian-čių ekranų 5, 7 įtvirtinimui atramoj e-vamzdyj e 10. Būgnų
[0016] I, 2 vidinėse dalyse įrengta po keturis nuosekliai sujungtus ir prijungtus prie elektros srovės šaltinio (brėžinyje neparodyta) šildymo elementus-tenus 12. Ant šildymo ele-mentų 12 sujungimų uždėtos apsaugos 13. Įrenginio valdymui įrengtas valdymo pultas 14. Paduodamo į darbo zoną (spaudimo -p riki i j avimo zona) dekoratyvinio popieriaus nukreipi-mui, prilaikymui įrengtas nukreipimo velenėlis 15.
[0017] Ant būgnų I, 2 ašių uždėtos žvaigždutės 16, kurios ju-desį nuo reduktoriaus (brėžinyje neparodyta) gauna per grandininę pavarą 17. Reduktorius judesį gauna per dirži-nę pavarą nuo elektros variklio (brėžinyje neparodyta). Grandininės pavaros įtempimui palaikyti yra įtempimo žvaigždutė 18.
[0018] Šildymo elementais 12 įkaitinus būgnus I, 2 iki 180-200 °C temperatūros į darbo zoną ant darbo stalo 3 vienu metu su medienos plokšte nuo dviejų rulonų paduoda dekora-tyvinį popierių, pavyzdžiui, kreidinį, padengtą polichlorviniline emulsija. Tokiu būdu spaudimo-priklijavimo zonoje tarp valcavimo būgnų I, 2 prie medienos plokštės abie-jų pusių priklijuoja dekoratyvinį popierių, suformuojant viršutinėje medienos plokštės pusėje iš dekoratyvinio popieriaus reljefinį paviršių, veikiant viršutinio reljefi-nio valcavimo būgno I spaudimui.
[0019] Pareiškiamas apdailos plokštės gavimo būdas bei įren-ginys jo įgyvendinimui yra pranašesni už žinomus (žr. Europos patentines paraiškas Nr.0268250, TPK B 44 G 5/04, 1989,
[0020] Nr.0539037, TPK B 43 M 5/04, 1994).
[0021] Panaudojant pareiškiamą būdą ir įrenginį apdailos plokštės gavimui, gaunama kokybiška iš abiejų pusių dekoratyviniu popieriumi apklijuota medienos plokštė. Vienoje iš medienos plokštės pusių suformuotas iš dekoratyvinio popieriaus reljefinis paviršius pagerina gaminio dekoratyvines savybes ir tuo pačiu gaminio koky-bę (nustatoma vizualiai).
1.Apdailos plokštės gavimo badas, suklijuojant me-džiagas, veikiant spaudimu ir temperatūra, besiskiriantis tuo, kad vienu metu prie abiejų medienos plokštės pusių priklijuoja dekoratyvinį popierių, padengtą polichlorviniline emulsija, ir vienoje iš medienos plokštės pusių iš dekoratyvinio popieriaus suformuoja reljefinį paviršių, esant sp&udimo-priklijavimo zonoje 180-200 °C temperatūrai.
2.Apdailos plokščių gavimo įrenginys, kurį sudaro rė-mas su jame įrengta velenų pora, kurių bendra vertikalioji centrinė linija, besiskiriantis tuo, kad jį sudaro viršutinis reljefinis ir apatinis lygus valcavimo būgnai, kurių vidinėse dalyse yra po keturis nuosekliai sujungtus ir prijungtus prie elektros srovės šaltinio šildymo elementus-tenus, ir kurių cilindriniai paviršiai, išskyrus tarpą tarp valcavimo būgnų, bei pagrindo plokštumos apdengtos ekranais, be to, viršutinio valcavimo būgno cilindrinį paviršių dengiantis ekranas uždėtas ant įrenginio rėme įtvirtintos vienos atramos, prie kurios pritvirtinti jo pagrindo plokštumas dengiantys ekranai, o kitoje vamzdžio tipo atramoje, kurios skerspjūvis stačiakampio ar ovalo formos, įrengtoje taip pat įrenginio rėme, įtvirtintas vamzdžio, kurio skerspjū-vis stačiakampio ar ovalo formos, prie kurio pritvirtinti apatinį valcavimo būgną dengiantys ekranai, laisvas galas.
