LT3117B

PLOKŠČIŲ RUOŠINIŲ IŠ POLIURETANINIO PUTOPLASTO NENUTRŪKSTAMOS GAMYBOS BŪDAS IR ĮRENGINYS, ESANT APRIBOTAM SLĖGIO DIAPAZONUI

METHOD AND DEVICE FOR THE CONTINUOUS MANUFACTURE OF SLABSTOCK POLYURETHANE FOAM WITHIN A PREDETERMINED PRESSURE RANGE

Referatas

[LT] Plokščių ruošinių iš poliuretaninio putoplasto nenutrūkstamos gamybos būdas ir įrenginys, esant apribotam slėgio diapazonui.@Būdas pagal išradimą, sudarytas iš polimerizuojamo reakcijos mišinio, turinčio savo sudėtyje pūtimo agento, paruošimo, nukreipiant reakcijos mišinį ant judančio transporterio priemonių (7,10) ir leidžiant šiam reakcijos mišiniui laisvai plėstis ir polimerizuotis iš esmės hermetiškai uždaroje ertmėje (17). Šioje ertmėje slėgis yra palaikomas nustatytame slėgio diapazone, be perstojo tiekiant dujas į minėtą ertmę papildomai susidarančiomis pūtimo dujoms, ir tuo pat metu išsiurbiant dujas iš minėtosios ertmės. Šiuo būdu slėgio svyravimai gali būti sumažinti minėtoje ertmėje, o kiti parametrai, tokie kaip temperatūra, gali būti reguliuojami, sudarant sąlygas putoplastuisu pastoviomis savybėmis pagaminti. Išradimas taip pat yra susijęs su įrenginiu, turinčiu iš esmės hermetiškai uždarą nenutrūkstamo veikimo poliuretano putoplasto plokščiųjų ruošinių gamybos mašiną (I), skirtą būdui pagal išradimą įgyvendinti.

[EN]

Aprašymas

[0001] Šis išradimas susijęs su poliuretano putoplasto plokščiųjų ruošinių nenutrūkstamos gamybos būdu, kuri, sudaro polimerizuojamo reakcijos mišinio, turinčio savo

[0002] v

[0003] sudėtyje pūtimo agento, paruošimas, minėto reakcijos mišinio nenutrūkstamas padavimas ant judančio transporterio, leidžiant minėtam reakcijos mišiniui laisvai plėstis bei pol. imerizuotis ir sudaryti minėtam putoplastui, šio reakcijos mišinio laisvam plėtimuisi bei polimerizacijai vykstant iš esmės hermetiškai uždarytoje ertmėje, kurioje reakcijos mišinys bent • dalinai yra apgaubtas dujų sluoksnio, o tų dujų slėgis reakcijos mišiniui laisvai plečiantis ir polimerizuojantis yra palaikomas nustatytame slėgio diapazone bent iš dalies ištraukiant dujas iš minėtos ertmės.

[0004] 226 AI. Pagal ši, žinomą būdą putoplasto gamybos

[0005] Pagal ši, būdą putoplasto gamybos procesas gali vykti, pavyzdžiui, esant sumažintam' slėgiui, o' norint gauti mažesni, tanki, reikia mažesnio fizinių ar cheminių pūtimo agentų, ypatingai vandens, kiekio. Su mažesniu vandens kiekiu pagamintas poliuretano putoplastas yra minkštesnis. Ir atvirkščiai, poliuretano putoplasto kietumą galima padidinti, putoplastą gaminant esant didesniam slėgiui ir naudojant didesni, pūtimo agentų,

[0006] tokių kaip vanduo, kieki. Tuo būdu, slėgi galima naudoti kaip papildomą receptūros sudarymo parametrą.

[0007] Gerai žinomas sunkumas nenutrūkstamu būdu gaminant poliuretano putoplasto plokščiuosius ruošinius yra tas,

[0008] kad, norint pagaminti putoplastą su pastoviomis savybėmis, turi būti nuolatos palaikomas pastovaus dydžio supančio oro slėgis. Yra žinoma, kad net, palyginti maži slėgio svyravimai turi i, takos pagaminto

[0009] O

[0010] putoplasto tankiui ir kietumui. Yra pastebėta, kad,

[0011] naudojant šiuolaikines nenutrūkstamo veikimo poliuretano putoplasto gamybos mašinas, kurios visos yra atviro tipo, t.y. putoplasto gamybos procesas vyksta esant aplinkos slėgiui, kasdieniniai aplinkos atmosferos slėgio . pokyčiai sukelia putoplasto plokščiųjų ruošinių tankio ir kitų savybių, pavyzdžiui, kietumo svyravimą. Taip pat yra aišku, kad naudojant hermetiškai uždaro tipo• nenutrūkstamos putoplasto gamybos mašiną, neturinčią tinkamo reguliavimo, slėgio 'svyravimai minėtoje ertmėje gali būti dar didesni ir dažnesni-negu kasdieniniai aplinkos slėgio kitimai.

[0012] Europos paraiškoje Nr. 0 044 226 AI nurodytos priemonė slėgiui t%guliuoti, daugiausia uždarose nutrūkstamo vęikimo mašinose putoplastui gaminti. Galimybė panau-doti tokias priemones nenutrūkstamos putoplasto gamybos mašinoje yra paminėtą tik vieninteliame, paragrafe.. Tačiau tokios.nenutrūkstamos putoplasto gamybos mašinos yra daug didesnių išmatavimų negu nutrūkstamos putoplasto gamybos mašinos ir turi turėti, pavyzdžiui, 1000 - 1500 m3 ertmę.

[0013] Norint palaikyti, iš esmės pastovų aukštą slėgi,, Europos paraiškoje Nr. 0 044 226 AI siūloma naudoti apsaugini, vožtuvą, kuris išleidžia dujas, jei slėgis viršija nustatytą pastovią vertę. Be to, galima naudoti

[0014] kompresoriaus siurblį, veikianti, kartų su slėgio matuokliu, apsauginiu vožtuvu ir perjungimo rankenėlėmis. Nors Europos paraiškoje Nr. 0 044 226 AI nieko- nepaminėta apie tai, kaip valdyti tokias slėgio reguliavimo priemones, tačiau aišku, kad perjungimo rankenėlės yra naudojamos kompresoriaus siurbliui įjungti ir .išjungti priklausomai nuo slėgio, matuojamo slėgio matuokliu. Be to, pagal JAV patentą Nr. 4 777 186 specialistas naudos tą kompresoriaus 'siurblį tik norėdamas pasiekti nustatytą slėgį, greičiausiai, prieš prasidedant putoplasto gamybos procesui. Pasiekęs

[0015] nustatytą slėgi,, jis išjungs kompresoriaus siurblį ir ' palaikys iš esmes pastovų aukštesni, už atmosferos, slė^g_į ventiliuodamas uždarą putoplasto gamybos mašiną

[0016] Aukščiau aprašyto būdo trūkumas . yra tas, jog jis neleidžia palaikyti iš esmės pastovaus" aukšto slėgio, reikalingo norint - pagaminti poliuretano putoplasto plokščiuosius ruošinius • su vienodomis savybėmis didelėje putoplasto gamybos mašinoje.. Iš tiesų, . žinomoje putoplasto - gamybos mašinoje minimalūs slėgio svyravimai visada yra būtini, kad veiktų perjungimo rankenėlės ir kad būtų įjungtas arba išjungtas kompresoriaus siurblys ir / arba atidarytas/ arba uždarytas apsauginis vožtuvas. Europos paraiškoje Nr. 0 044 226 AI toliau atskleistas vakuuminio siurblio ir atitinkamų valdymo . rankenėlių

[0017] . panaudojimas, plačiau jų neaprašant, iš esmės pastoviam sumažintam slėgiui palaikyti. Šio išradimo autoriai yra atlikę eksperimentus su didele hermetiškai uždara nenutrūkstamos putoplasto gamybos mašina, bandydami palaikyti pastovų mažą slėgi,, reguliuojant naudojamų siurbimo įrenginių greiti, taip, kad siurblys išsiurbtų iš ertmės dujas tokiu srauto greičiu, kuris iš esmės būtų lygus pūtimo dujų susidarymo greičiui, bet pasirodė, jog tokiu būdu neįmanoma• palaikyti minėto pakankamai pastovaus slėgio..

[0018] šio išradimo tikslas - pasiūlyti nenutrūkstamos poliuretano putoplasto plokščiųjų • ruošinių gamybos būdą, pagal kurį slėgio sVyravimai aplink reakcijos mišinį putoplasto gamybos metu sumažėtų ir tuo pačiu' - būtų garantuota iš esmės pastovios kokybės poliuretano putoplasto plokščiųjų ruošinių nenutrūkstama gamyba.

[0019] o •

[0020] Tuo tikslu, būdas pagal ši, išradimą pasižymi tuo, kad dujos iš esmės be perstojo yra paduodamos laisvo plėtimosi ir polimerizacijos metu i, minėtą ertmę papildomai pūtimo dujoms ir tuo pačiu metu išsiurbiant iš minėtos ertmės, tuo būdu palaikant minėtą slėgi, minėtame diapazone ir sumažinant slėgio svyravimus šio diapazono ribose. Eksperimentiniu būdu buvo pastebėta, jog be perstojo paduodant dujas i, uždarą ertmę aplink reaguojanti, reakcijos mišinį ir tuo pačiu metu

[0021] * išsiurbiant dujas_' iš minėtos ertmės, svyravimai minėtoje ertmėje sumažėjo, .lyginant su tais slėgio svyravimais, kurie atsiranda tuo atveju, kai dujos nėra papildoma paduodamos, o tik yra išsiurbiamas tos dujos, kurios išsiskyrė iš reakcijos mišinio.

[0022] Siūlomo būdo pagal ši, išradimą realizavime dujų sluoksnio, esančio minėtoje uždaroje ertmėje,

[0023] temperatūra, bent jau ir polimerizacijos metu, yra palaikomą ribose ne didesnėse kaip 5%' mažesnė arba aukštesnė už nustatytą temperatūros vertę, bent iš dalies reguliuojant paduodamo i, minėtą ertmę dujų srauto temperatūrą ir /arba greitį. Taigi, būdas pagal šį išradimą taip pat leidžia reguliuoti temperatūrą aplink reakcijos mišinį, kurio temperatūra laip pat turi įtakos pagaminto putoplasto savybėms.

[0024] Viename konkrečiame būdo realizavime pagal šį. išradimą slėgis minėtoje ertmėje yra palaikomas lygus arba

[0025] mažesnis už vyraujantį aplinkos slėgį, o minėtos dujos yra paduodamos tokiu srauto greičiu, kuris yra -lygus bent "pusei pūtimo dujų susidarymo greičio, o dar geriau

[0026] A

[0027] - lygus minėtų pūtimo dujų susidarymo greičiui, bet šitų dujų srauto greitis yra mažesnis už penkiagubą pūtimo dujų susidarymo greitį, o dar geriau mažesnis už trigubą minėtą pūtimo dujų susidarymo greitį.

[0028] Kitame konkrečiame būdo pagal ši, išradimą realizavime . slėgis minėtoje ertmėje yra palaikomas didesnis už vyraujanti, aplinkos slėgi,, o minėtos dujos yra paduodamos tokiu srauto greičiu, kuris yra lygus bent vienai dešimtajai pūtimo dujų susidarymo greičio, o geriausia - bent vienai trečiajai pūtimo dujų susidarymo greičio, bet kurių srauto greitis yra mažesnis už keturgubą pūtimo dujų susidarymo greitį, o dar geriau - mažesnis už dvigubą pūtimo dujų susidarymo greiti,.

[0029] Esant apibrėžtoms srauto greičio riboms šiuose dviejuose konkrečiuose realizavimo pavyzdžiuose, slėgis, o taip pat temperatūra gali būti pakankamai tiksliai reguliuojami, nepagaminant per daug išmetimo dujų, kurias būtų pageidautina valyti.

[0030] Pagal siūlomą išradime būdą dujos i, minėtą ertmę gali būti paduodamos aktyviu arba pasyviu būdu, vyraujančiu aplinkos slėgiui, o išsiurbiamos taip pat aktyviu arba pasyviu būdu priklausomai nuo slėgio, susidarančio minėtoje ertmėje. Norint palaikyti iš esmės pastovų slėgi,, lygų arba artimą vyraujančiam aplinkos slėgiui, dujos turi būti paduodamos ir išsiurbiamos aktyviuoju būdu.,_"

[0031] Šis išradimas yra susijęs taip pat su plokščių ruošinių

[0032] iš poliuretaninio putoplasto nenutrūkstamos gamybos įrenginiu, kurį sudaro iš esmės hermetiška ertmė, transporterio priemonės minėtos ertmės viduje, maišymo cialvutė poliuretano reakcijos mišiniui, turinčiarr pūtimo agento, sumaišyti, priemonės minėtam reakcijos mišiniui iškrauti ant minėto transporterio priemonių,

[0033] joms tolydžio judant, tokiu būdu sudarant sąlygas minėtam reakcijos mišiniui laisvai plėstis išilgais transporterio priemonių ir polimerizuotis, dujų siurbimo priemonė, turinti dujų įėjimo ir išėjimo angas

[0034] ir sujungimo priemonę minėtai dujų įėjimo angai sujungti su minėta ertmė, kad būtų galima aktyviu ,būdu ištraukti dujas iš minėtos ertmės dujų siurbimo priemonės pagalba minėto laisvo plėtimosi ir polimerizacijos metu.

[0035] Toks įrenginys yra atskleistas Europos paraiškoje Nr. 0 044₁ 226 AI. Šiame žinomame įrenginyj e aktyvaus du j ų 'išsiurbimo priemonę sudaro vakuuminis siurblys. Kaip _.jau paaiškinta aukščiau, pasirodė, jog neįmanoma palaikyti pakankamai pastovaus žemo slėgio didelės nenutrūkstamos putopiasto gamybos mašinos ertmėje vien reguliuoj-•t vakuuminį siurblį.

[0036] Siekiant išvengti šio ir kitų trūkumų, įrenginys pagal šį išradimą pasižymi tuo, kad kad turi priempr.es nenutrūkstamam dujų padavimui į minėtą ertmę plėtimosi ir polimerizacijos metu, tuo pačiu metu aktyviu būdu išsiurbiant dujas iš minėtos ertmės minėta dujų siurbimo priemone, tokiu būdu sumažinant slėgio svyravimus minėtoje ertmėje.

[0037] Kitos būdo ir įrenginio pagal šį išradimą detalės bei privalumai išryškėja iš • toliau pateikiamų keleto konkrečių realizacijos pavyzdžių aprašymo. Šis /aprašymas^ yra pateiktas kaip iliustruojantis pavyzdys,

[0038] kuriuo išradimo panaudojimo sfera neapsiriboja.

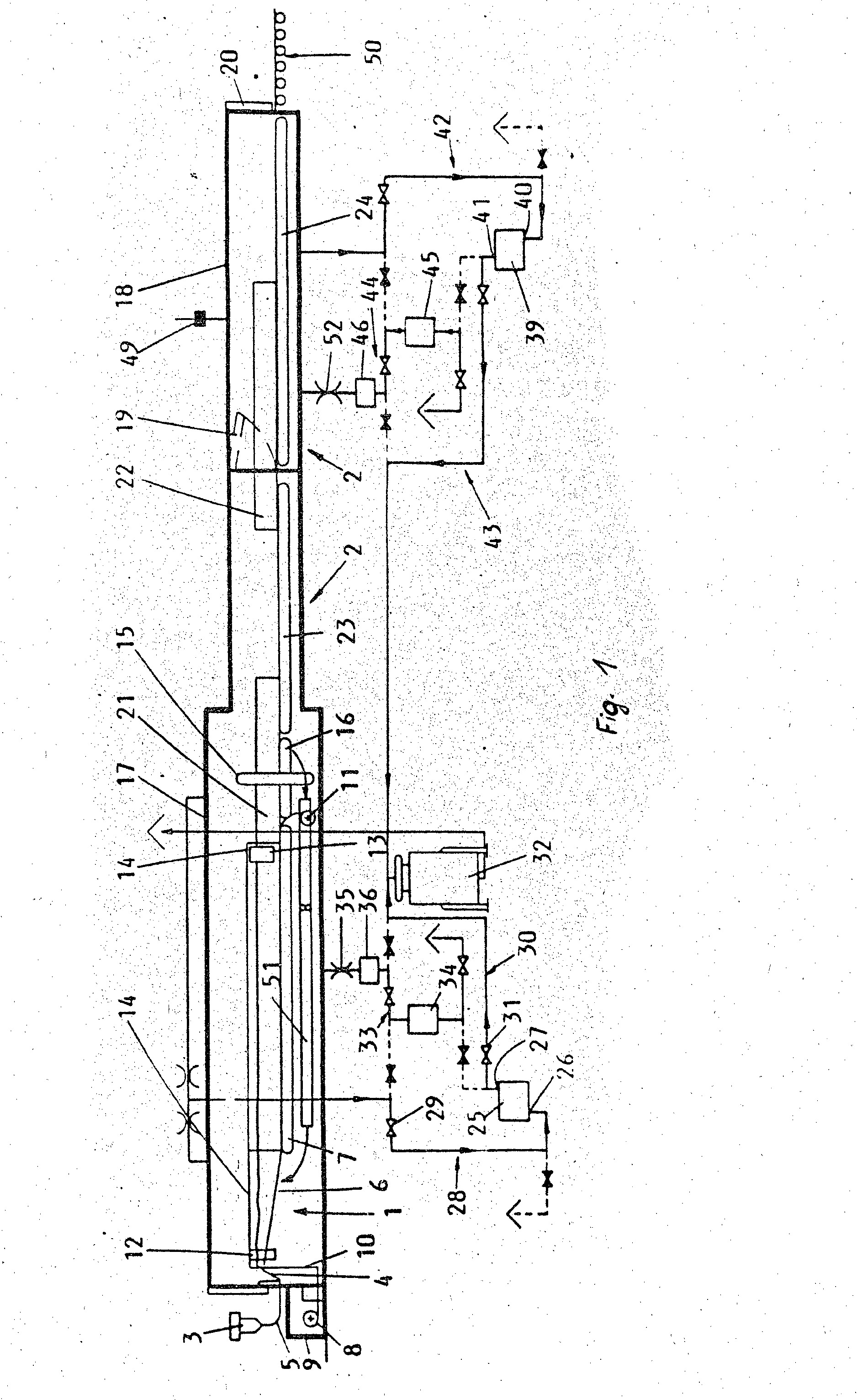

[0039] Fig. 1 - įrenginio pagal išradimą pjūvio scheminis vaizdas, kai susidaro slėgis mažesnis už aplinkos slėgį; Fig. 2 - taip pat yra įrenginio pagal 1 brėžinį pjūvio scheminis vaizdas, kai susidaro slėgis, aukštesnis už aplinkos slėgį.

[0040] Pagal būdą, siūlomą išradime, taip kaip ir atviro tipo tradicinėse poliuretano putoplasto plokščiųjų ruošinių nenutrūkstamos gamtos mašinose, pol imeri zuo j amas reakciį_os mišinys, turintis ^pūtim^o agento, paruošiamas, be perstojo paduodamas ant judančio transporterio priemonių, turinčių paprastai bent vieną judančią popieriaus ar plėvelės juostą ir daugiau transporterio juostų, ir šis reakcijos mišinys laisvai plečiasi ir polimerizuojasi, sudarydamas minėtą putoplastą. Toks putoplasto gamybos procesas gali vykti žinomoje nenutrūkstamos putoplasto gamybos mašinoj- e, tai " pasvirusio trans^porterio_" , tipas, _" Maxf_o^am"/ " Varimax" tipas arba " Quadro- Foamat" tipas. Visi trys tipai yra su plokščiu viršumi arba jo, arba yra • " Vertifoam" tipo.

[0041] Reakcijos mišinys paprastai yra ruošiamas arba poliizocianato komponentų.

[0042] Poliolio komponentai gali būti sudaryti, pavyzdžiui,

[0043] iš: polieterinių poliolių, kurie yra ruošiami

[0044] reaguojant vienam arba daugiau alkenų oksidų arba alkenų oksidų pakaitalų, tokių kaip etileno propileno oksidai, su vienu arba daugiau iniciatorių tokių kaip glicerolas arba trimetilolo propanas, turinčių aktyvaus vandenilio;

[0045] aukščiau aprašyto tipo iš dalies arba visiškai aminjotų polieterinių poliolių;

[0046] poliesterinių poliolių, kurie. yra _Daruošti, reaguojant,- pavyzdžiui, vienai. ar daugiau

[0047] polikarboksilinių rūgščių arba anhidridų arba esterų, tokių kaip adipininė rūgštis, ftalio

[0048] rūgštis ir t. t., su vienu ar daugiau

[0049] polihidroalkoholių, tokių kaip etileno glikolis, glicerolis ir t.t.; - polieterinių arba poliesterinių poliolių, kurie turi paliadityvinių ir polikondensacinių polimerų,

[0050] Poliizo_Gianato .komponentas gali susidėti iš įvairių

[0051] alifatinių ar aromatinių izocianatų, iš kurių

[0052] dažniausiai yra naudojami TDI (toluoldiizocianatas),

[0053] MDI (metilen_diizocianata i, jų prepolimerai ir visokie galimi mišiniai...

[0054] Pūtimo agontais gali būti naudojami cheminiai pūtimo agentai, tokie kaip vanduo, skruzdžių rūgštis arba jos dariniai, o taip pat: fiziniai pūtimo agentai, • tokie kaip CFC 11, metileno chloridas ir kiti CFC, HGFC bei

[0055] skysčiai su, palyginti, žemu virimo tašku. "

[0056] Reakcijos mišinyje taip pat yra katalizatorių, tokių

[0057] kaip gerai žinomi amino, katalizatoriai ir / arba metalų katalizatoriai. Paprastai taip pat yra reikalinga, kad

[0058] būtų paviršiaus ..aktyvių medžiagų. Tinka daugelis tipų.

[0059] Jeigu reikia i reakcijos mišinį, taip pat yra pridedama

[0060] kitų priedų, tokių kaip degumo retardantai, cheminių grandinių "susiuvimo" medžiagos, užpildai, purentojai, pigmentai, plėtikliai, antioksidantai ir t.t.

[0061] Pagal būdą, siūlomą išradime, lai^ svas plėtimasi t s i# *r polimerizacij a vyksta iš esmės hermetiškai uždaroje arba dujų : nepraleidžiančioje ertmėje, kur reakcijos mišinys yra bent iš dalies apgaubtas dujų sluoksnio. Pirmoje fazėje, t.y., kai prasideda laisvas plėtimasis,

[0062] o dar geriau, dar prieš jam prasidedant, reikia reguliuoti dujų slėgi, nustatytame slėgio ' diapazone.

[0063] Slėgio diapazonas paprastai yra tarp 0,5 ir 10 barų, o dažniausiai tarp 0,7 ir 1,5 barų. Antroje fazėje, t.y. poliureatano putoplasto nenutrūkstamos gamybos metu, slėgis yra palaikomas minėtame slėgio diapazone, iš vienos pusės išsiurbiant dujas iš minėtos ertmės, o iš kitos pusės - be perstojo paduodant dujas i, minėtą ertmę, papildomai pūtimo dujoms, susidarančioms minėto reakcijos mišinio laisvo plėtimosi ir polimerizacijos metu. Nelauktai buvo aptikta, kad derinant dujų išsiurbimą iš minėtos ertmės su tuo pačiu metu nenutrūkstamu dujų padavimu i, minėtą ertmę papildomai susidarančioms pūtimo dujoms, galima žymiai sumažinti slėgio svyravimus minėtoje ertmėje.

[0064] Kai pageidautinas slėgis minėtoje ertmėje yra iš esmės mažesnis už vyraujanti, aplinkos slėgi, dujas galima paduoti vyraujančiu aplinkos slėgiu per 4,®ji*no angą į minėtą ertmę. Dujų tiekimas i, minėtą ertmę yra reguliuojamas, pavyzdžiui, reguliuojamais įėjimo vožtuvais arba naudojant • skirtingo diametro skylėtas .plokštes.

[0065] Užuot padavus dujas i, minėtą ertmę ' pasyviu būdu, jas galime paduoti aktyviu būdu, suspaustas, pavyzdžiui, tuo atveju, kai slėgis minėtoje ertmėje turi būti palaikomas artimas arba didesnis už vyraujanti, aplinkos slėgi,. Geriau, kai i minėtą ertmę yra pridedama oro, nors gali būti naudojamos ir kitos dujos,, tokios kaip anglies dioksidas, azoto dujos arba šių dujų mišiniai.

[0066] Paduodant dujas i, minėtą uždarą ertmę aktyviu arba pasyviu būdu, galima reguliuoti ne tik dujų slėgį, bet

[0067] <

[0068] j.r temperatūrą minėtoje ertmėje. Tuo tikslu yra reguliuojama dujų, tiekiamų ; minėtą ertmę, temperatūra arba jų srauto greitis. Be to, galima išilgai arba skersai minėtos ertmės recirkuliuoti- šaldantį ar šildanti, skysti,. Geriausia dujų temX peratūrą minėtoje'^J ertmėje palaikyti kaip tik tokiu būdu, bent jau

[0069] ^<) minėtoje antroje fazėje, diapazone tarp. 5% mažesnės

[0070] arba didesnės už nustatytą temperatūros vertę. Temperatūra paprastai yra palaikoma tarp 10° ir 75°C, o dar geriau - tarp 20° ir 50°C_>

[0071] Pagal būdą,. siūlomą išradime, ventiliuojant minėtą ertme praktiškai išsiurbiant dujas iš jos ir tuo pačiu metu paduodant dujas i, minėtą ertmę, kaip buvo aprašyta aukščiau, yra taip " pat reguliuojamas dujų

[0072] 'Tokiu būdu, garai', tohie kaip,, pavyzdžiui, lakūs izocianatai, yra pašalinami iš minėtos ertmės, o tai jau yra svarbi ypatybė, nes minėti garai gali nusėstii ant kamero daviklių, fotoelementų, stebėjimo.langelių ir t. t., reikalingų putoplasto gamybos mašinos automatiniam veikimui reguliuoti.

[0073] Būdąs pagal siūlomą išradimą leidžia iš esmės visiškai kontroliuoti įvairias sąlygas aplink putoplasto reakcijos mišinį, tame tarpe slėgį, temperatūrą,

[0074] nepermatomūmą ir dujų, gaubiančių reakcijos mišinį, drėgmę.

[0075] Pirmame konkrečiame būdo pagal siūlomą išradimą įgyvendinimo pavyzdyje slėgis minėtoje ertmėje, t.y. slėgis, esantis aplink uždarą nenutrūkstamo veikimo putoplasto gamybos mašiną, yra palaikomas lygus arba mažesnis už vyraujantį aplinkos slėgį, tuo tarpu antrajame konkrečiame įgyvendinimo pavyzdyje minėtas slėgis, yra palaikomas didesnis už vyraujantį aplinkos, slėgį. Norint sumažinti slėgio svyravimus, o taip pat padaryti galimu temperatūros reguliavimą minėtoje ertmėje, dujos yra paduodamos į minėtąją ertmę aktyviu arba pasyviu būdu. Pirmajame konkrečiame įgyvendinimo pavyzdyje dujos paduodamos tokiu srauto greičiu, kuris lygus bent pusei pūtimo dujų susidarymo greičio ir kuris, geriausiu atveju,, lygus minėtų -dujų susidarymo greičiui. Antrajame konkrečiame įgyvendinimo pavyzdyje dujos paduodamos toki u . srauto greičiu, kuris yra lygus bent vienai dešimt a j ai pūtimo dujų ęusidarymo greičio,"

[0076] o geriausiu atveju, lygus bent vienai trečiajai minėtų dujų susidarymo greičio. Pirmajame konkrečiame įgyvendinimo pavyzdyje dujos yra' tiekiamos srauto greičiu, mažesniu už penkiagubą pūtimo dujų susidarymo greitį, o geriausiu atveju, mažesniu už trigubą minėtų dujų susidarymo greitį, o antrajame konkrečiame įgyvendinimo pavyzdyje - dujos yra tiekiamos srauto greičiu, mažesniu už keturgubą pūtimo dujų susidarymo greitį, o geriausiu atveju - mažesniu už dvigubą minėtų dujų susidarymo greitį, kad būtų galima efektyviau reguliuoti slėgį ir taip išvengti didelio kiekio ištrauktinų dujų. Dujos turėtų būti valomos, prieš išleidžiant jas į atmosferą, arba jos turėtų būti vęl paduodamos į minėtą ertmę. Ekonomiškai apsimoka tokia nenutrūkstamo veikimo putoplasto gamybos mašina, kuri gamina, pavyzdžiui, 1000 m3 putoplasto per valandą ir kurios tiekiamų dujų srauto. greitis yrą tarp 100 ir •3' • • 3 ■ 3 3 5000 Nm/ val. ( Nm - normalių m, t. y. dujų m kiekis, kai dujos yra normalaus atmosferos slėgio).

[0077] Pagal ' būdą, siūlomą išradime, dujos gali būti paduodamos iš esmės pastoviu srauto greičiu. Parenkant atitinkamą srauto greitį, slėgį antroje minėtoje fazėje galima palaikyti diapazone tarp 1% žemesnio arba aukštesnio už nustatytą slėgio vertę. Kiti slėgio svyravimai yra mažesni už kasdieninius aplinkos slėgio pokyčius, todėl pagal būdą, siūlomą šiame išradime, gali būti pagaminamas putoplastas su pastovesnėmis savybėmis, lyginant su putoplastais, gaminamais įprastinėmis atyiromis putoplasto plokščiųjų ruošinių gamybos mašinomis. Jeigu reikia, dujų padavimą taip pat galima reguliuoti . dar labiau sumažinant slėgio svyravimus minėtoje ertmėje.

[0078] Kiti į išradimo būdo pranašumai :daug mažesnis valytinų dujų kiekis, lyginant su tuo dujų kiekiu, kuris' yra pašalinamas traukos ventiliatoriaus gaubtu, esančiu virš įprastinių nenutrūkstamos putoplasto gamybos mašinų; - ~ daug didesnis kenksmingų :medžiagų kiekis / ištrauktose dujose, todėl valymo įrenginys gali efektyviai dirbti; mažesnis reikalaujamų pūtimo agentų kiekis. Nepaisant visų šių pranašumų hermetiškai nenutrūkstamo veikimo putoplasto gamybos niekada nebuvo

[0079] • naudojamos praktikoje, nes galima reguliuoti patogiu būdu viduje esančio slėgio ir temperatūros. Iš tiesų, nesant tinkamo slėgio reguliavimo, putoplastc-savybių ' timas bus daug didesnis, lyginant su

[0080] putoplastais, pagamintais, esant atmosferos slėgio sąlygoms.

[0081] Pridedami brėžiniai rodo siūlomo įrenginio, skirto nenutrūkstamai poliuretano putoplasto^y gamybai pagal išradimą, pj ūvio scheminįį vaizdą. Šis įrenginys susideda iš nenutrūkstamo veikimo putoplasto gamybos mašinos I, uždarytos į hermetišką ertmę 2. Naudojama nenutrūkstamos putoplasto gamybos mašina I yra žinoma. Ji gali būti nMaxfoam/ Varimaxn tipo, kaip parodyta brėžiniuose, " pasvirusio konvejerio" tipo; " Vertifoam" tipo arba " Quadro- Foamat" tipt-a mašina. Brėžiniuose pavaizduota putoplasto gamybos mašina I turi maišymo galvutę 3 sumaišyti poliuretano reakcijos komponentus, tarp kurių yra pūtimo agentas, lovelį 4, sujungtą

[0082] kanalu 5 su maišymo galvutės 3 išėjimo anga, vadinamąjį nuožulnios plokštės skyrių 6 ir pirmąją konvejerio juostą 7. Apatinio popieriaus ar plėvelės padavimo įrenginys 8 yra ertmės 2 viduje arba atskiroje ertmėje 9, kaip parodyta brėžinyje. Apatinis popierius arba plėvelė 10, paduodama iš minėto apatinio . popieriaus arba plėvelės padavimo įrenginio 8, eina virš nuožulnios plokštės skyriaus 6 ir . virš pirmosios konvejerio juostos 7, ir yra vėl suvyniojama ant

[0083] apatinio popieriaus arba plėvelės pervyniojimo įrenginio II-. Be to, yra ir šoniniai popieriaus arba plėvelės padavimo įrenginiai 12, po vieną iš abiejų mašinos_* pusių, ir du šoninio popieriaus plėvelės pervyniojimo įrenginiai 13, sumontuoti tokiu būdu, kad paduodamas šoninis popierius arba plėvelė eitų tarp

[0084] ■ šoninių sienų 14. '

[0085] Įrenginyje taip pat gali būti viršutinio popieriaus arba plėvelės padavimo įrenginys ir • atitinkamas - pervyniojimo įrenginys.

[0086] Brėžiniuose pavaizduotas įrenginys dar turi putoplasto blokų pjaustymo įrenginį 15, sumontuotą virš papildomos transporterio juostos 16, einančios po pirmojo transporterio juosta 7 ertmėje 2.

[0087] Pageidautina, kad įrenginio ertmė 2 pagal išradimą būtų . padalinta į bent du skyrius 17 ir 18 hermetiškomis pertvaros durelėmis 19, ir pirmajame skyriuje 17, vadinamojoje gamybinėje ertmėje, būtų putoplasto gamybos mašina I, tuo tarpu antrajame skyriuje 18 - oro nepraleidžianti ertmė 18. Oro nepraleidžianti ertmė;

[0088] išeiti.._'

[0089] Išradimo įrenginyje reakcijos mišinys, paruoštas maišymo galvutėje 3, yra . iškraunamas ant judančio; transporterio priemonių, sudarytų iš apatinio popieriaus 10, be perstojo judančio virš nuožulnios plokštės Skyriaus 6, ir pirmos transporterio juostos 7, tokiu būdu sudarant sąlygas " ninėtam reakcijos mišiniui ląįsvai plėstis ir polimerizuotis. Poliuretano V putoplasto plokščiasis ruošinys 21, pagamintas tokiu būdu, yra supjaustomas pjaustymo įrenginiu 15 į norimo' dydžio blokus 22." Pjaustymo įrenginys 15 yra

[0090] O

[0091] patalpintas tokiu nuotoliu nuo lovelio 4, kad gaminamas

[0092] putoplastas 21 būtų pakankamai polimerizuotis prieš pasiekdamas pjaustymo įrenginį 15 ir nebūtų sugadintas pj aus tymo metu. Minimalus būtinas polimerizacijos laikas būna paprastai 6 minutės. Nuotolis tarp pjaustymo įrenginio 15 ir oro nepraleidžiančios ertmės 18 priklauso nuo norimo blokų ilgio ir sudaro, pavyzdžiui, apie 30 metrų. Aišku, kad oro nepraleidžiančios ertmės 18 ilgis taip pat priklauso nuo norimo blokų ilgio ir gali būti taip pat, pavyzdžiui, metrų. Norint transportuoti supjaustytus putoplašto blokus 22 it> gamybinės ertmės i, oro nepraleidžiančią ertmę 18, gamybinė- ertmė 17 turi

[0093] turėti ant~-\ją transporterio juostą 23, nepraleidžianti oro ertmė trečiąją juostą 24, skirtą pagreitinti supjaustytų putoplašto blokų judėjimą į

[0094] oro nepraleidžiančią ertmę Aišku, kad dideli ertmės išmatavimai bei nenutrūkstamo pobūdžio poliuretano putoplašto gamyba kelia sunkumų dėl pastovaus slėgio palaikymo ertmėje.

[0095] Kaip bus aprašyta vėliau, šis išradimas siūlo priemones

[0096] slėgio svyravimams ertmėje sumažinti tais atvejais, kai .. slėgis ertmėje turi būti palaikomas mažesnis, didesnis arba artimas vyraujančiam aplinkos slėgiui. Tas

[0097] priemones sudaro daugiausia siurbimo įrenginiai ir ati-tinkami vamzdynai su vožtuvais. Fig. I ištisinėmis linijomis pavaizduoti tie vamzdžiai, kuriuose yra sukuriamas slėgis, mažesnis už aplinkos, o punktyrais - vamzdžiai, kurie yra užtveriami uždarų vožtuvų, parodytų juodai užtušuotu vožtuvo ženklu, tuo tarpu ;

[0098] atviri vožtuvai yra parodyti atviro vožtuvo neužtušuotu ženklu < Fig. 2 parodyta padėtis, kai ertmėje yra sudaromas slėgis, didesnis už aplinkos.

[0099] Pagal išradimą įrenginys turi dujų siurbimo įrenginį 25. Pageidautina, kad tai būtų pūtimo įrenginys 25, turintis dujų įėjimo angą 26 ir dujų išėjimo angą 27, bei vamzdyną 28, jungiant], dujų įėjimo angą 26 su gamybine ertme 17, kad būtų galima, atidarius 29 vožtuvą, kaip parodyta Fig. I, aktyviu būdu išsiurbti dujas is minėtos gamybinės ertmės 17. Išsiurbtos dujos išleidžiamos per vamzdyną 30, turinti, atidarytą 31 vožtuvą, i dūmų valymo irenginį, pavyzdžiui, aktyvintos anglies absorbavimo įrenginį 32, kad šios dujos būtų išvalytos, prieš išmetant jas į laisvą atmosferą.

[0100] Šio išradimo įrenginio viena iš svarbių savybių yra ta, kad jis turi įrenginį 33 nenutrūkstamam dujų padavimui į gamybinę ertmę 17, tuo pat metu dujas išsiurbiant iš pastarosios minėtu dujų siurbimo įrenginiu 25. Dujų padavimo įrenginys 33 atvaizduotame įrenginyje susideda iš vamzdyno aplinkos orui -tiekti, šilumokaičio 34 paduodamo oro temperatūrai reguliuoti ir reguliuojamo vožtuvo 35, kuris leidžia, reguliuoti paduodamų dujų, konkrečiai, oro srauto greitį.

[0101] Kaip yra paaiškinta aukščiau,, išsiurbiamų- ir paduodamų dujų derinys leidžia stebėtinai sumažinti slėgio svyravimus minėtoje ertmėje arba, kitaip sakant, palaikyti pastovesnį slėgį-ertmėje. Slėgis gali būti žemesnis už vyraujantį slėgį, bet, jei minėtas dujų padavimo įrenginys 33 turi, pavyzdžiui, pagalbinį siurbimo įrenginį 36, garantuojantį pakankamą dujų padavimą į ertmę, tada, taip pat gali būti sudaromas slėgis, artimas ar kiek aukštesnis už vyraujantį aplinkos slėgį.

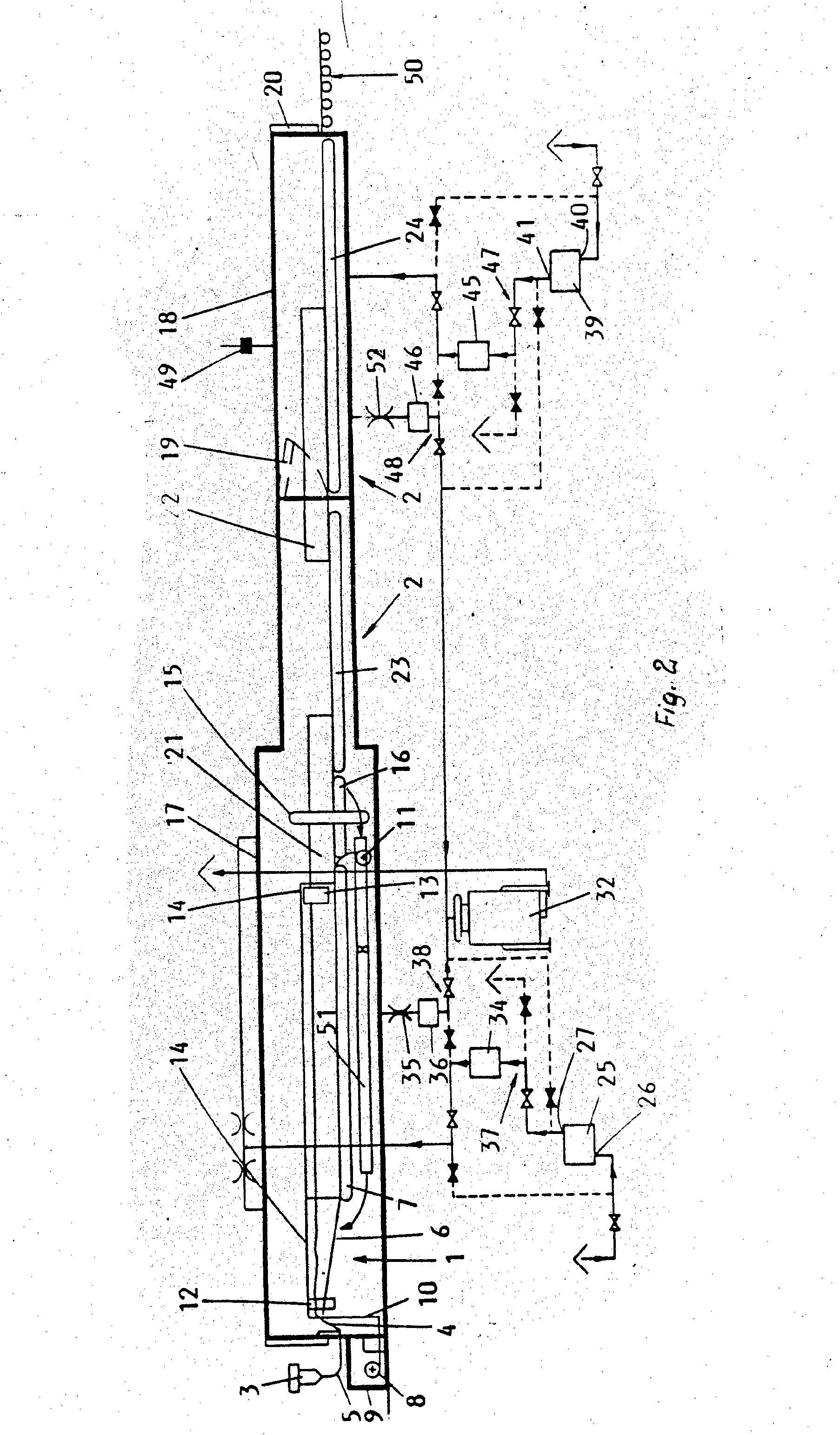

[0102] Fig. 2 pavaizduotame.įrenginyje pagal išradimą pūtimo įrenginio 25 dujų išėjimo anga 27 taip pat gali būtį sujungta vamzdynais 37 virš šilumokaičio 34 su gamybine ertme 17, o dujų įėjimo anga 26 susisiekia per skystį su laisva atmosfera, arba su dujų talpa. Norint palaikyti aukštesnį . už aplinkos pastovų dujų 0 slėgį gamybinėje ertmėje 17, dujos yra pašalinamos,, per vamzdyną 38 virš reguliuojamo vožtuvo 35 ir pagalbinį siurbimo įrenginį 36 į dūmų valymo įrenginį 32. Pageidautina, kad pagalbinis siurbimo,įrenginys 36 būtų dvitaktis siurbimo arba pūtimo įrenginys, leidžiantis siurbti į gamybinę ertmę 17 arba iš jos. Priešingai - pūtimo įrenginys 25 visada.sukasi ta pačia kryptimi ir gali sukurti arba didesnį arba mažesnį slėgį gamybinėje

[0103] ertmėje 17, nustačius skirtingus vožtuvus atitinkamose padėtyse. Analogišką mechanizmą galima naudoti ir pagalbiniam siurbimo. įrenginiui 36.

[0104] Oro nepraleidžianti ertmė 18 išradimo įrenginyje yra

[0105] iš gamybinės ertmės, nesukeliant pastarojoje slėgio svyravimų. Tuo tikslu minėtasis įrenginys dar tidri priemones slėgiui minėtojo oro nepraleidžiančioje ertmėje 18 pareguliuoti iki slėgio gamybinėje ertmėje 17, kai minėtos išėjimo durelės 20 ir minėtos pertvaros durelės 19 yra uždarytos, prieš atidarant dureles 19.

[0106] Pageidautina,, kad šios priemonės būtų pritaikytos palaikyti iš esmės pastovų slėgį oro nepraleidžiančioje ertmėje 18, bent kai minėtos pertvaros durelės 19 yra atdaros. Jas, kaip pavaizduota pavyzdyje, sudaro taip pat kaip ir gamybinei ertmei, pūtimo įrenginys 39 ir atitinkamai vamzdynai, skirti sujungti pūtimo dujų įėjimo angą 40 arba dujų išėjimo angą 41 su oro nepraleidžiančia ertme 18.

[0107] Padėtyje, pavaizduotoje Fig. I, norint sukurti žemesnį už aplinkos slėgⁱ, pūtimo įrenginio 39 įėjimo anga 40

[0108] yra sujungta per vamzdyną 42 su oro nepraleidžiančia ertme 18, siekiant sumažinti joje slėgį, jos išėjimo, angai 41 esant sujungtai per vamzdyną 43 su dūmų valymo įrenginiu 32. Nori it sumažinti slėgio svyravimus oro nepraleidžiančioje ertmėje 18, ypač kai yra atviros pertvaros durelės 19, kaip parodyta figūrose, o taip pat norint, kad būtų galima reguliuoti oro nepra-

[0109] leidžiančioje ertmėje 18 iki temperatūros gamybinėje ertmėje 17, vamzdynai 44, iš jų šilumokaitis 45, yra. pritaikytas paduoti orą i, oro nepraleidžiančią ertmę 18. Šis vamzdynas 44 gali dar turėti reguliuojamą vožtuvą 52, o taip pat pagalbini, siurbimo įrenginį 46, . pageidautina, dvitaktį siurbimo įrfcngin_į srauto greičiui reguliuoti per vamzdyną 44, ypač kada slėgis minėtoje oro nepraleidžiančioje ertmėje turi būti

[0110] pareguliuotas iki vertės_/ artimos aplinkos slėgiui.

[0111] Norint palaikyti aukštesni, negu aplinkos slėgi, oro nepraleidžiančioje ertmėje 18, kaip parodyta Fig. 2, pūtimo įrenginio 39 išėjimo anga yra prijungta oer vamzdyną 47, iš jų per šilumokaitį 45 temperatūrai reguliuoti oro nepraleidžiančioje ertmėje, prie oro nepraleidžiančios ertmės , 18, o * tuo tarpu pūtimo įrenginio 39 įėjimo anga 40 per skystį susisiekia su laisva atmosfera arba dujų talpa.- Tokioje padėtyje dujos yra pašalinamos iš oro nepraleidžiančios ertmės 18 virš reguliuojamo vožtuvo 52 ir pagalbinio dvitakčio siurbimo įrenginio 46, per vamzdyną 48 į dūmų valymo įrenginį 32. Šis vožtuvas 45 ir/arba dvitaktis siurbimo įrenginys 46 leidžia reguliuoti išmetamų iš oro nepraleidžiančios ertmės 18 dujų srauto greitį.

[0112] Supjaustytų blokų 22 išgabenimui iš gamybinės ertmės 17, įrenginys pagal išradimą turi priemonę pertvaros durelėms 19 atidaryti, kai oro nepraleidžiančioj e ertmėje 18 slėgis ir, pageidautina, temperatūra, yra pareguliuojama iki slėgio ir temperatūros, esančios gamybinėje ertmėje 17, priemonę, bent vienam atpjautam putoplasto blokui 22 transportuoti pro minėtąsias atidarytas pertvaros dureles 19 į oro nepraleidžiančią ertmę, kuri turi minėtąją antrąją 23 ir trečiąją 24 transporteri-o juostą,, parodytą figūrose, priemonę minėtų pertvaros durelių 19 uždarymui po to,⁰ kai minėtasis blokas yra išgabenamas į oro nepraleidžiančią ertmę 18,. priemonę, pavyzdžiui, oro arba dujų įėjimo angai atidaryti, su uždaromuoju vožtuvu 49 slėgio, esančio minėtoje oro nepraleidžiančioje ertmėje, pareguliavimui iki vyraujančio aplinkos slėgio, priemonę minėtosioms išėjimo durelėms 20 atidaryti, priemones 24.ir 50 minėtiems supjaustytiems putoplasto blokams 22 pašalinti per atdaras išėjimo dureles 20 iš oro nepraleidžiančios ertmės 18 ir priemonę minėtoms išėjimo durelėms 20 uždaryti.

[0113] 'Uždariua^-isėj imo dureles 20, slėgis ir, pageidautina, temperatūra oro nepraleidžiančioje ertmėje 18 yra pareguliuojami pūtimo įrenginiu.39, šilumokaičiu 45 ir,: galbūt, [pagalbiniu siurbimo įrengimu 46 ir/arba reguliuojamu vožtuvu 52. Įrenginys pagal išradimą dar gali" turėti priemonę dujų, paduodamų į gamybinę .17; ir oro nepraleidžiančią ertmę 18, drėgmei reguliuoti.! Be to, dujų cirkuliavimas gali būti sudarytas- gamybinėje ertmėje 17 ventiliatoriaus 51 pagalba, norint gauti vienodesnį slėgį ir temperatūrą ertmėj( e 17.

[0114] Šie pavyzdžiai buvo realizuoti aukščiau aprašyto įrenginio atvaizduoto brėžiniuose, pagalba.'

[0115] Šiame pavyzdyje poliuretano putoplasto blokai buvo pagaminti, esant slėgiui mažesniam už aplinkos ir lygiam maždaug apie 70 kPa, o temperatūrai - apie 25°C. Tokia padėtis atitinka padėtį, parodytą Fig. I.

[0116] Prieš pradedant iškrauti reakcijos mišinį į lovelį 4, oras buvo ištrauktas iš ertmės 2 pūtimo įrenginia-is 25 ir 39, esant uždarytoms išėjimo durelėms 20, o pertvaros durelės 19 atidarytoms, kad tokiu būdu , slėgis, esantis ertmėje, būtų sumažintas maždaug iki 70 kPa. Tuo metu oras buvo paduodamas į gamybinę ertmę 17 ir oro nepralei Ižiančią ertmę 18 per vamzdynus 33 ir 44 atitinkamai. Paduodamas oras buvo pašildomas iki 25°C temperatūros. Po 10 minučių buvo ' pasiekta stabili būsena 25°C ir 70 kPa visoje ertmėje, pareguliavus pūtimo įrenginių 25 ir 39 greitį ir vožtuvus 35 ir 52.

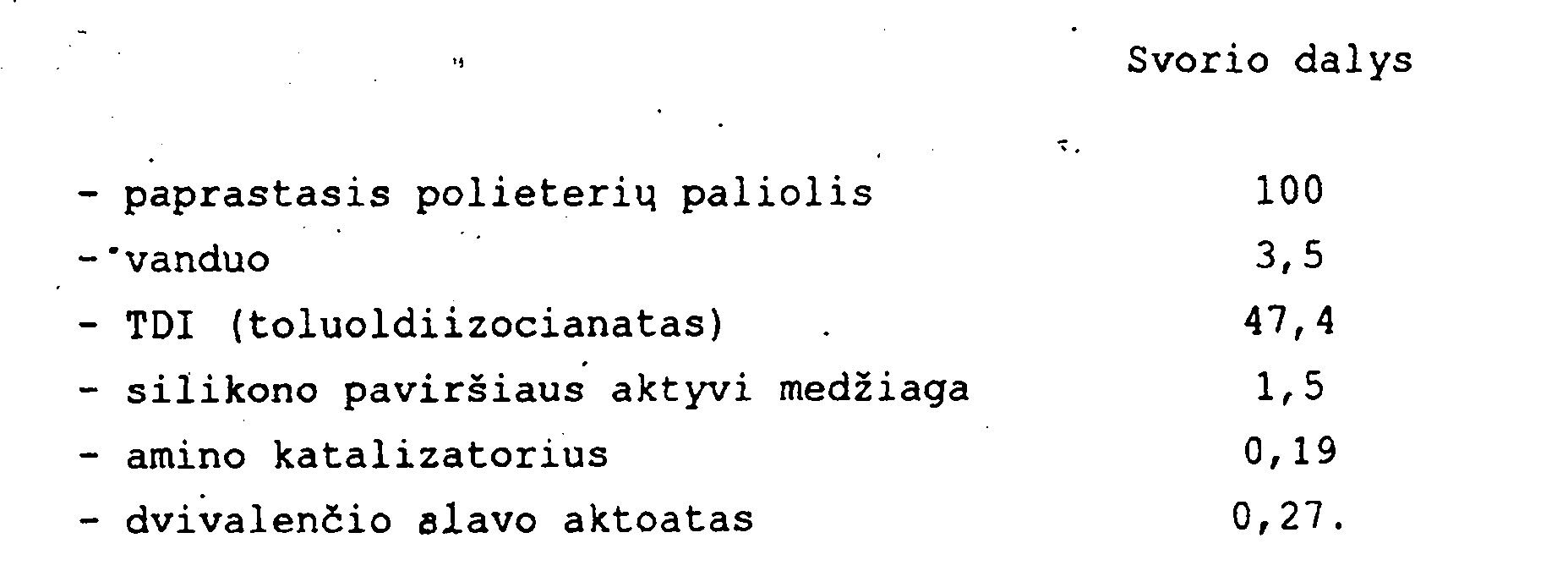

[0117] Tada' buvo atmatuotas cheminės reakcijos mišinys, susidedantis iš žemiau nurodytų ingredientų dalimis), paduotas i, maišymo galvutę ir iškrautas ant be poliovos judančio, popieriaus 10: •'

[0118]

[0119] Šis reakcijos mišinys gal-i laisvai • plėstis ir polimerizuotis ant apatinio popieriaus, be paliovos judančio link pjaustymo įrenginio maždaug 5 m/min. greičiu. Kai putoplasto blokas pasiekia pageidaujamą 30 m ilgį, įsijungia pjaustymo įrenginys, ir atpjautas putoplasto blokas pagreitintai yra nugabenamas į oro nepraleidžiančią ertmę transporterio 24, paliekant vietą kitam norimo ilgio putoplasto blokui. Pertvaros durelės 19 buvo uždarytos, pūtimo 39 buvo sustabdytas, o "temperatūra ir slėgis oro nepraleidžiančioje ertmėje buvo pareguliuoti nuo gamybinių sąlygų iki aplinkos slėgio_^ atidarant vožtuvą 49. Po to buvo atidarytos išėjimo durelės 20, ir putoplasto blokas pagreitintai buvo išgabentas ant konvejerio 50 ir toliau į saugojimo stelažų sistemą. Išėjimo durelės 20 ir-vožtuvai 49 buvo vėl uždaryti, o temperatūra ir slėgis oro nepraleidžiančioje e°rtmė j e buvo vėl pareguliuoti iki atitinkamai 25°Č ir 70, ,kPa,

[0120] pašalinant dujas pūtimo įrenginiu 39 ir tuo pačiu metu paduodant orą per vamzdyną 44 ir šilumokaiti, 45. Pertvaros durelės 19 buvo vėl atidarytos, ir procesas vėl buvo • karto iki tolydinės putoplasto blokų gamybos pabaigos. Dirbant nusistovėjusiomis sąlygomis, vidutinis or.o padavimo greitis per vamzdyną 33 i, gamybinę ertmę 17 siekė apie 900 NmVval., o tuo tarpu pūtimo dujų susidarymo nusistovėjęs greitis buvo apie 700Nm³/val.

[0121] 'Paduodamo- i, gamybinę ertmę oro vidutinė nusistovėjusi temperatūra buvo 22,5°C. •

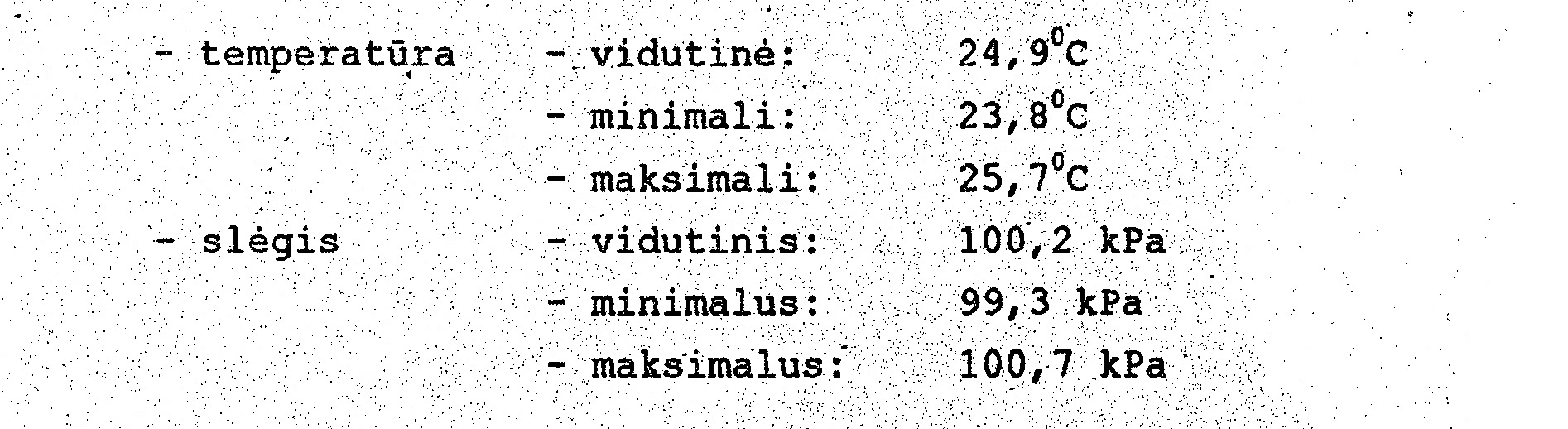

[0122] Per visą gamybos eigą nuo pradžių gamybinės ertmės viduje buvo išmatuoti tokie nusistovėję temperatūros ir slėgio dydžiai:

[0123] Pagąminti putoplasto blokai buvo- 30 m 'ilgio, 2,1 m pločio ir 1,22 m aukščio. Suiv.inis tankis buvo 16,1 kg/m , o ILD (įspaudimo apkrovimo deformacijų) kietumas, esant 40% . įspaudimų, buvo 86 N. Be to, putoplastas turėjo gerą tankį, o taip pat bendramates savybes, lyginant su putoplastu, pagamintu naudojant. CFCII kaip fi2iwį pūtimo agentą, ir turinčiu tokį pat tankį ir kietumą.

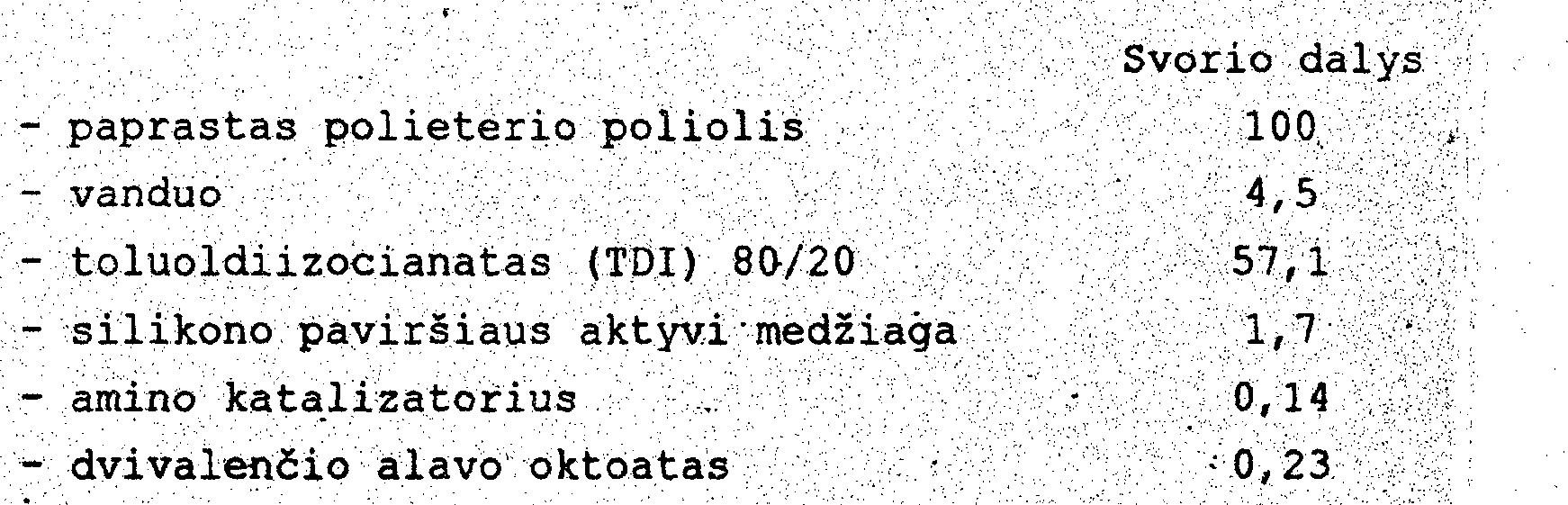

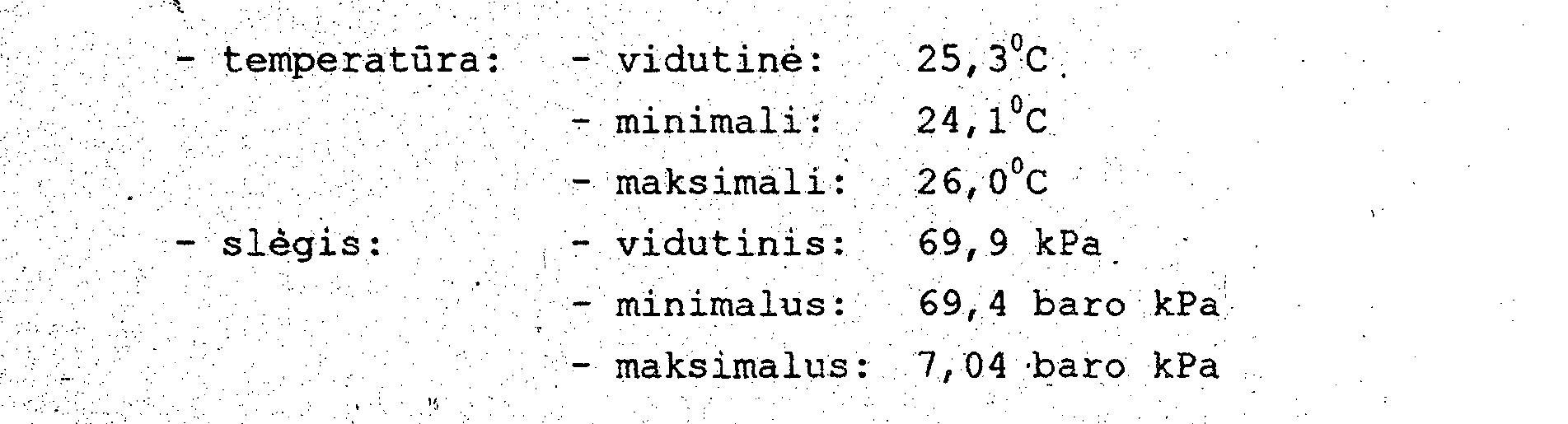

[0124] Norint pailiustruoti labai platų poliuretano putoplasto diapazoną, kurį galima pagaminti naudajant slėgį kaip gamybini, param trą, buvo naudojamas lygiai toks pat cheminės reakcijos • mišinys, koks buvo naudotas I pavyzdyje su tokiomis konkrečiomis ' čia išvardintomis sąlygomis ertmėje: temperatūra 25°C, slėgis 100 kPa, absoliutus. Aplinkos sąlygos buvo tokios: 21°C, slėgis 101,7 kPa. Buvo panaudotas'toks pat būdas ir įrengimas - kaip I. pavyzdyje (I brėžinį) nusistovėjusią gamybos eigą buvo išmatuoti šie duomenys gamybinės ertmės viduje. Jie buvo tokie:

[0125] Esant nusistovėjusiai būsenai, oro, paduodamo i, gamybinę ertmę 17, vidutinis srauto greitis buvo 2500 Nm3/val. putoplasto gamybos metu. Skirtingai negu I pavyzdyje buvo panaudotas pagalbinis siurbimo įrenginys 36 tokiam oro kiekiui paduoti. Oras buvo pašildomas iki 23,5°C temperatūros šilumokaičiu 34. Susidariusios pūtimo dujos ir paduotas oras buvo išsiurbiami iš gamybinės ertmės 17 pūtimo įrenginiu 25 vidutiniu srauto greičiu - apie 3100 Nm3/val. (=2500 N3/m vai + pūtimo dujų susidarymo greitis - apie 600 Nm /vai). Oro nepraleidžianti ertmė 18 dirbo kaip I pavyzdyje,

[0126] išskyrus tai, kad oras buvo pumpuojamas į šią ertmę papildomu siurbimo įrenginiu 46. Pagaminti putoplasto blokai turėjo tuos pačius išmatavimus, bet putoplasto suminis tankis buvo 21,3 kg/m³, o ILD (įspaudimo apkrovimo deformacijų) kietumas, esant .40% įspaudimų buvo 119 N. Putoplasto tankis buvo puikus.

[0127] Gamybos metu oro tiekimas buvo nutrauktas 30-čiai minučių, o slėgis buvo reguliuojamas tik reguliuojant siurbimo įrenginių greitį. Per tą laikotarpį buvo išmatuoti tokie nepatenkinamos vertės paramętrai gamybinėje ertmėje:

[0128] - slėgis: minimalus 92, 5 kPa maksimalus 1. 05, 6 kPa.

[0129] Putoplasto blokų, pagamintų per šį laiko tarpą, tankis , svyravo tarp 19,. 4 ir 22, 9 kg/ m3, o tai jau nepatenkinamas rezultatas.

[0130] Buvo panaudotas tas pats būdas ir įrengimas poliuretano putoplastui gaminti, kaip I bei 2 pavyzdyje, esant įtoms pačioms sąlygoms: temperatūra 35°C, slėgis 130 ^:kPa, absoliutus. Tačiau šiame pavyzdyje buvo panaudota tokia padėtis sudaryti slėgiui, didesniam už aplinkos slėgį, kaip parodyta Fig. 2. Cheminės reakcijos mišinį sudarė tokie ingredientai:

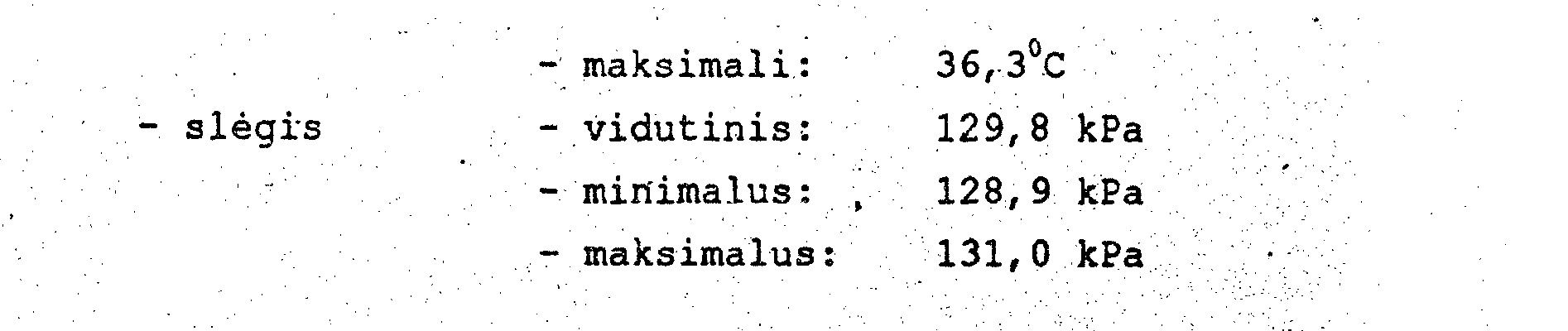

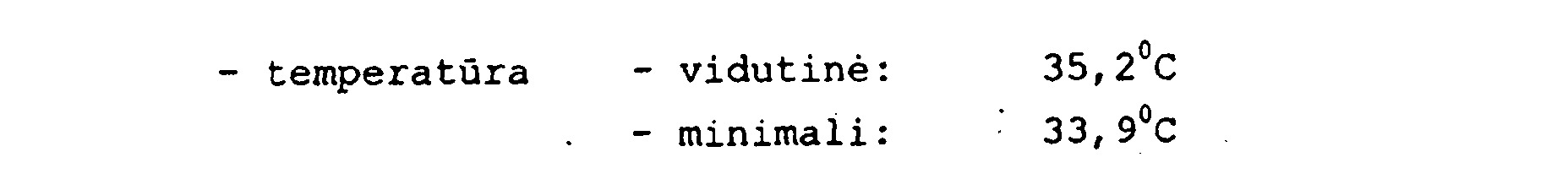

[0131] Per visą gamybos eigą nuo pradžios iki sustabdymo buvo išmatuotos tokios temperatūros ir slėgio vertės* ertmės viduje:

[0132] Esant nusistovėjusiai būsenai oro, aktyviu būdu paduodamo i, gamybinę ertmę pūtimo įrenginiu 25, greitis buvo 175 NmVval., ' o temperatūra 32°C. Pagaminti putoplasto blokai buvo 30 m ilgio, 2, 05 m pločio ir

[0133] • •kg/m 3, o ILD (įspaudimo apkrovimo deformacijų) kietumas, esant ' 40% i,spaudimų, buvo 253 N. Be to, putoplastas buvo tokio gero tankio ir didelio kietumo, koks paprastai gali būti pasiekiamas tik naudojant specialius poliolius reakcijos mišinyje.

[0134] Aišku, kad išradimas neapsiriboja šiais aukščiau aprašytais konkrečiais pavyzdžiais, bet gali turėti daug modifikacijų, pavyzdžiui, nenutrūkstamos putoplasto gamybos mašinos ir ertmės konstrukcijoje bei išmatavimuose, neišeinant iš šios patentinės paraiškos apimties. Galima nenaudoti oro nepraleidžiančios ertmės, o naudoti atitinkamus ritinėlius arba sklendes arba transporterius, kurie prisispaudžia prie gaminamo putoplasto, kai šis palieka gamybinę ertmę, ypač gaminant gana ne.1 ankstų putoplailą. Vienas šios sistemos privalumų yra tas, kad putoplasto plokščiasis ruošinys gali būti supjaustytas už gamybinės ertmės ribų, o tai leidžia gaminti ilgesnius blokus, neturint ilgesnės ertmės..

[0135] Būdie pagal išradimą nėra būtinas visiškai oro nepraleidžiantis gaubtas aplink putoplasto plokščiąjį ruošinį, kai šis išeina iš gamybos ertmės. Tam tikras ,, dujų kiekis gali įeiti arba išeiti iš šios ertmės priklausomai nuo joje esančio slėgio. Taigi, šioje patentinėje paraiškoje _^hermetiška ertme yra laikoma tokia ertmė, kuri nepraleidžia oro neįskaitant kelete mažų angų, kurios leidžia, pavyzdžiui, tik įeiti orui i, ertmę srauto greičiu nustatyto apibrėž tyj e greičio

[0136] diapazono ribose, siekiant sumažinti slėgio svyravimus, kai ertmėje yra sukuriamas slėgis, mažesnis už aplinkos

Apibrėžtis

1. Plokščių ruošinių iš_' poliuretaninio putoplasto nenutrūkstamos gamybos būdas, apimantis polimerizuotoreakcijos mišinio, į kurio sudėti, įeina pūtimo agentas, paruošimą, minėtojo reakcijos mišinio iš esmės nenutrūkstamą padavimą ant judančio transporterio, leidžiant šiam reakcijos mišiniui laisvai plėstis ir polimerizuotis, tokiu būdu sudarant minėtąjį putoplastą, reakcijos mišinio laisvo plėtimosi ir polimerizacijos vykdymą iš esmes hermetiškai uždaroje ertmėje, kuriojė reakcijos mišinys yra bent iš dalies apgaubtas dujų sluoksnio, šių dujų slėgio palaikymą nustatytame slėgio diapazone, minėto laisvo plėtimosi ir polimerizacijos metu bent iš dalies ištraukiant dujas iš minėtos ertmės, besi.skiriantis tuo, kad dujas iš esmės be perstojo paduoda į minėtą ertmę minėto laisvo plėtimosi ir polimerizacijos metu•papildomai susidariusioms pūtimo dujoms, tuo pat metu dujas ištraukiant iš minėtos ertmės, palaikant minėtą slėgį minėtame slėgio diapazone ir sumažinant minėto slėgio svyravimus minėtameslėgio diapazone.

2. Būdas pagal 1 punktą, besiskiriantis tuo, kad dujų sluoksnio temperatūr . minėtoje uždaroje ertmėje bent jau minėto laisvo plėtimosi ir polimerizacijos metu palaiko- diapazone tarp 5% didesnės arba mažesnės už nustatytą temperatūros vertę, bent iš dalies reguliuojant dujų, tiekiamų į minėtą ertmę, temperatūrą arba srauto greitį.

3. Būdas pagal 2 punktą, besiskiriantis tuo, kad minėta nustatyta temperatūros vertė yra tarp,

10° ir 75°C, o dar geriau - tarp 20° ir 50°C.

4. Būdas pagal kiekvieną iš 1- 3 punktų, besiskiriantis tuo, kad slėgi, minėtoje ertmėje palaiko lygų arba mažesni, . už vyraujanti, aplinkos slėgį, o minėtas dujas paduoda tokiu srauto_' greičiu, kuris yra lygus bent pusei pūtimo dujų susidarymo greičio, o dar geriau - lygus minėtam pūtimo dujų susidarymo greičiui, bet mažesnis už penkiagubą minėtų pūtimo dujų susidarymo greiti,, o dar geriau - mažesnis už trigubą minėtų pūtimo dujų susidarymo greiti,.

5. Būdas- pagal kiekvieną iš 1- 4 punktų, besiskiriantis tuo , kad slėgi, minėtoje ertmėje palaiko didesni, už vyraujanti, aplinkos slėgi,, o minėtas duja-* paduoda „. kiu srauto greičiu, kuris yra bent lygus vienai dešimtajai pūtimo dujų susidarymo greičio, o dar geriau - bent lygus vienai trečiajai pūtimo dujų susidarymo greičio, bet mažesnis už keturgubą minėtų pūtimo dujų susidarymo greiti,, o dar geriau - mažesnis už dvigubą minėtų pūtimo dujų susidarymo greiti,.

6. Būdas pagal kiekvieną iš 1- 5 punktų, besiskiriantis tuo, kad minėtas dujas per minėtą laisvą plėtimąsi ir polimerizaciją paduoda iš esmės pastoviu srauto greičiu.

7. Būdas pagal kiekvieną iš 1- 6 punktų, besiskiriantis tuo, kad minėtą slėgi, per minėtą laisvą plėtimąsi ir polimerizaciją palaiko diapazone tarp 1% žemesnio arba aukštesnio už nustatytą slėgio vertę.

8. Būdas pagal kiekvieną iš 1- 7 punktų, besiskiriantis tuo, kad dujas iš minėtos ertmės siurbia aktyviu būdu.

9. Būdas pagal kiekvieną iš 1- 8 punktų, besiskiriantis tuo, kad dujas i, minėtą ertmę paduoda vyraujančiu aplinkos slėgiu.

10. Būdas pagal kiekvieną iš 1- 8 punktų, bes i s k i-r , i a n t i s tuo, kad. dujas, paduodamas į minėtą ertmę siurbimo įrenginiu, suspaudžia,.

11. Būdas pagal kiekvieną iš 1- 10 punktų, b e s i s-k i r i a n t i s • tuo, kad minėtas nustatytas slėgio diapazonas yra tarp 50 ir 1000 kPa, o dar geriau - tarp 70 ir 150 kPa.

12. Būdas pagal kiekvieną iš 1- 11 punktų, b e s i s-' k i r i a n t i s tuo, ; kad minėtas išsiurbiamas dujas išvalo

13. Plokščių ruošinių iš poliuretaninio putop. asto nenutrūkstamos gamybos įrenginys, susideda iš iš esmės hermetiškos ertmės ( 2), transporterio priemonių ( 7, 10) minėtoje ertmėje ( 2), maišymo galvutės ( 3), skirtos poliuretano reakcijos komponentams, kurių sudėtyje yra• pūtimo agentas,^ maišyti, priemonių minėtam reakcijos mišiniui iškrauti ant minėto transporterio priemonių( 7, 10), kai jos be perstojo juda, sudarydamos sąlygas minėtam reakcijos mišiniui laisvai plėstis ir polimerizuotis išilgai minėtų transporterio priemonių, dujų siu. bimo įrenginio ( 25), turinčio dujų įėjimo angą ( 26) ir dujų išėjimo angą ( 27), ir priemones ( 28) minėtą dujų įėjimo angą ( 26) sujurjti su minėta ertme ( 2), dujas aktyviu būdu išsiurbti iš minėtos ertmės minėtu siurbimo įrenginiu • ( 25) laisvo plėtimosi ir polimerizacijos metų, b e s iskiri antistuo, kad minėtasis įrenginys turi priemonę ( 33) nenutrūkstamam dujų padavimui į minėtą ertmę ( 2) minėto laisvo plėtimosi ir polimerizacijos metu, tuo pat metu aktyviu būdu išsiurbiant dujas iš minėtos ertmės dujų siurbimo įrenginiu ( 25) tam, kad sumažintų minėtos ertmės viduje slėgio svyravimus.

14. Įrenginys pagal 13 punktą, besiskiriantis tuo, kad minėtasis įrenginys turi priemones ( 37)., jungiančias minėto dujų siurbimo įrenginio ( 25) minėtą dujų išėjimo angą ( 27) su minėta ertme ( 2) laisvo plėtimosi ir polimerizacijos metu, priemones ( 38) dujoms pašalinti iš minėtos ertmės ( 2) minėto laisvo plėtimosi ir polimerizacijos metu, tuo pat metu aktyviu būdu pumpuojant dujas į minėtą ertmę dujų siurbimo įrenginiu ( 25) tam, kad sumažintų slėgio svyravimus minėtoje ertmėje ( 2).

15. Įrenginys pagal kiekvieną iš 13 ir 14 punktų, besiskiriantis tuo, kad minėtasis duju siurbimo įrenginys turi bent vieną pūtimo įrenginį( 25).

16. 1 Įrenginys pagal kiekvieną iš 13- 15 punktų, _b^es a s-kiriantis tuo, kad minėtosios priemonės ( 33)dujoms paduoti į minėtą ertmę turi bent vieną įėjimo į minėtąją ertmę angą, turinčią reguliuojamą įėjimo angos vožtuvą ( 35).

17. Įrenginys pagal kiekvieną iš 13- 16 punktų, besiskiriantis tuo, kad minėtosios priemonės ( 33) dujoms paduoti į minėtąją ertmę turi bent vieną papildomą įėjimo angos siurbimo įrenginį ( 36).

18. Įrenginys pagal kiekvieną iš 14- 17 punktų, b e s i s-k i r i a n t i s tuo, kad minėtosios priemonės ( 38) dujoms pašalinti iš minėtos ertmės ( 2) turi bent vienąišėjimo angą . u reguliuojamu išėjimo vožtuvu ( 35), būtent, apsauginiu vožtuvu..> ■ v

19. Įrenginys pagal kiekvieną iš 14- 18 punktų, besiskiriantis tuo, kad minėtosios priemonės ( 38) dujoms pašalinti iš minėtos ertmės ( 2) turi bent vieną pagalbinį išėjimo angos siurbimo įrenginį ( 36).

20. Įrenginys pagal kiekvieną iš 13- 19 punktų, besiskiriantis tuo, kad . minėtasis įrenginys susideda bent iš vienerių hermetiškų pertvaros durelių ( 19), dalijančių ertmę ( 2) bent i, du skyrius, iš kurių pirmasis skyrius- ( 17) turi bent. jau minėtas transporterio priemones ( 7, 10) ir priemones ( 15) putoplasto blokams ( 22) pjaustyti nustatytu ilgiu, tuo tarpu antrasis skyrius ( 18) turi išėjimo dureles ( 20), minėtas dujų siurbimo priemones ( 25), sujungtas su minėtuoju pirmuoju skyriumi ( 17), o minėtosios priemonės ( 33) dujoms paduoti i, minėtąją ertmę yra pritaikytos dujoms paduoti i, pirmąji, skyrių ( 17), be to, įrenginys turi priemones ( 39, 44) - slėgiui pareguliuoti minėtame antrame skyriuje ( 18) iki slėgio, esančio minėtame pirmame skyriuje ( 17), kai minėtosios išėjimo durelės ( 20) ir minėtosios pertvaros durelės ( 19) yra uždarytos, priemonę minėtoms pertvaros durelėms ( 19) atidaryti, kai minėtasis slėgis antrajame skyriuje ( 18) yra pareguliuojamas iki slėgio, esančio minėtame pirmame r- gyriuje ( 17), priemones ( 23, 24) bent vienam atpjautai:, ' toplasto blokui ( 22) transportuoti pro minėtąsias pėrtvaros dureles ( 19) i, antrąji, skyrių ( 18), priemones minėtoms pertvaros durelėms uždaryti po bloko ( 22) išgabenimo i, minėtąji, antrąji, skyrių ( 18), priemones ( 49) slėgiui pareguliuoti, minėtame antrajame skyriuje ( 18) iki • vyraujančio aplinkos slėgio, priemones atidary_ki minėtoms išėjimo durelėms ( 20), kai slėgis minėtame antrame skyriuje ( 18) yra pareguliuotas iki vyraujančio aplinkos slėgio, priemones ( 24, 50) atpjautam putoplasto blokui ( 22) pašalinti pro atviras išėjimo angos dureles ( 20) _ š antrojo skyriaus ( 18) ir priemonę minėtosioms išėjimo durelėms * uždaryti po to, kai minėtasis putoplasto blokas ( 22) yra pašalinamas iš minėto antrojo skyriaus ( 18).

21. Įrenginys pagal bet kuri, iš 13- 20 punktų, besiskiriantis tuo, kad jis turi priemones ( 34, 35) paduodamų arba perpumpuojamų i, minėtą ertmę dujų temperatūrai reguliuoti.

Brėžiniai
