[LT] Išradimas priklauso šiluminės energetikos sričiai ir yra skirtas vandens šildymo katilų, kūrenamų kietu kuru, gamybai.@Siekiant padidinti degimo proceso stabilumą, sumažinant kuro sąnaudas ir kenksmingų degimo produktų išmetimą į aplinką, centrinio šildymo katile, susidedančiame iš suvirintos konstrukcijos pakuros 1, dūmtraukio 6, viršutinių (užkrovimo) 7, apatinių (valymo) 8 durelių, ardelių 20,pelenų surinkimo dėžės 11, oro įsiurbimo sklendės 9, grandinėle sujungtos su traukos reguliatoriumi 10, šildymo sistemos prijungimo atvamzdžių 18, degimo produktų išėjimo antvamzdžio 13, naujai įvestapertvara 2 su anga apatinėje dalyje, dalijanti pakurą 1 į pirminio 3 ir antrinio 4 degimo kameras, pastarosios sienelės padengtos keramikiniais katalizatoriais 5, kurių apatinėje dalyje suformuoti antrinio oro padavimo kanalai 21, o dūmtakis 6, pagamintas "U" raidės formos.
[EN] The invention relates to apparatus for central heating. A boiler for central heating comprises a weld mouth 1, a flue 6, upper (for loading) 7 and lower (for cleaning) 8 doors, a fire-grate 20, a box for gathering of ashes 11, a damper for air attraction 9 connected with an attraction regulator 10, tubes 18 for connecting a heating system, a tube 13 for outburst of burning products. According to this invention the boiler includes in addition a partition 2 with a hole in the lower part, which divides the weld mouth 1 into the first step 3 and the second step 4 burning chambers. The walls of the second step burning chamber 4 are coated by ceramic catalysts 5, in the lower part of which the second step air feed canals 21 are formed, and the flue 6 is formed up into "U".
[0001] Išradimas priklauso šiluminės energetikos sričiai ir yra
[0002] skirtas vandens šildymo katilų, kūrenamų kietu kuru, gamybai.
[0003] Yra žinomas vandens šildymo katilas, kuris susideda iš špi-žinių sekcijų paketo, šiluminės izoliacijos apvalkalo, viršu-tinių C užkrovimo) ir apatinių C valymo) durelių, degimo pro-duktų išėjimo atvamzdžio, šildymo sistemos prijungimo atvamz-džių, ardelių ir oro padavimo sklendės / žiūr. Spižinis vandens šildymo katilas KČM "Kaunas",Pasas, Vilnius, 1984- m./.
[0004] Taip pat žinomas universalus katilas, sudarytas iš suvirintos konstrukcijos šilumokaičio, kuriame pakura su dūmtakiu su-jungti anga, esančia viršutinėje šilumokaičio dalyje, viršuti-nių C užkrovimo) ir apatinių ( valymo) durelių, ardelių, pelenų surinkimo dėžės, oro įsiurbimo sklendės, grandinėle sujungtos su traukos reguliatoriumi, šildymo sistemos prijungimo atvamz-žių, degimo produktų išėjimo atvamzdžio ir greitaeigio vandens šildytuvo / žiūr. Universalus vandens šildymo katilas su gei-taeigiu vandens šildytuvu, kūrenamas kietu kuru arba dujomis, KS-TGV-20 "Atrama -3-1", Eksploatacijos instrukcija, Vilnius, 1990 m/.
[0005] Šis vandens šildymo katilas turi esminių trūkumų. Degimo procesas šiame katile vyksta iš apačios į viršų , t.y. taip vadinamas "viršutinis degimas". Šitaip degant kurui liepsna kildama į viršų apima vis naujus kuro sluoksnius ir per labai trumpą laiką užsidega visas pakuroje esantis kuras. Kadangi yra trumpas išeinančių dujų kelias, degimo dujos nepilnai sudegę
[0006] ir nepakankamai atidavę šilumą katile esančiam vandeniui,iš-eina per kaminą \ aplinką, tuo pačiu užteršdamos ją.Ypatingai šie trūkumai pasireiškia, kūrenant taip vadinamomis "ilgos liepsnos" anglimis bei malkomis.
[0007] Numatomo išradimo tikslas - padidinti degimo proceso sta-bilumą, sumažinti kuro sąnaudas ir sumažinti kenksmingų degi-
[0008] Nurodytas tikslas pasiekiamas tuo, kad centrinio šildymo katile, susidedančiame iš suvirintos konstrukcijos pakuros,dūm-takio, viršutinių( užkrovimo) ir apatinių C valymo) durelių,ar-delių, pelenų surinkimo dėžės, oro įsiurbimo sklendės grandi-nėle sujungtos su traukos reguliatoriumi, šildymo sistemos prijungimo atvamzdžių, degimo produktų išėjimo atvamzdžio, naujai įvesta pertvara su anga apatinėje dalyje, dalijanti pakurą į pirminio ir antrinio degimo kameras,pastarosios sienelės padengtos keramikiniais katalizatoriais, kurių apatinėje dalyje suformuoti antrinio oro padavimo kanalai, o dūmtakis pagamintas "U" raidės formos.

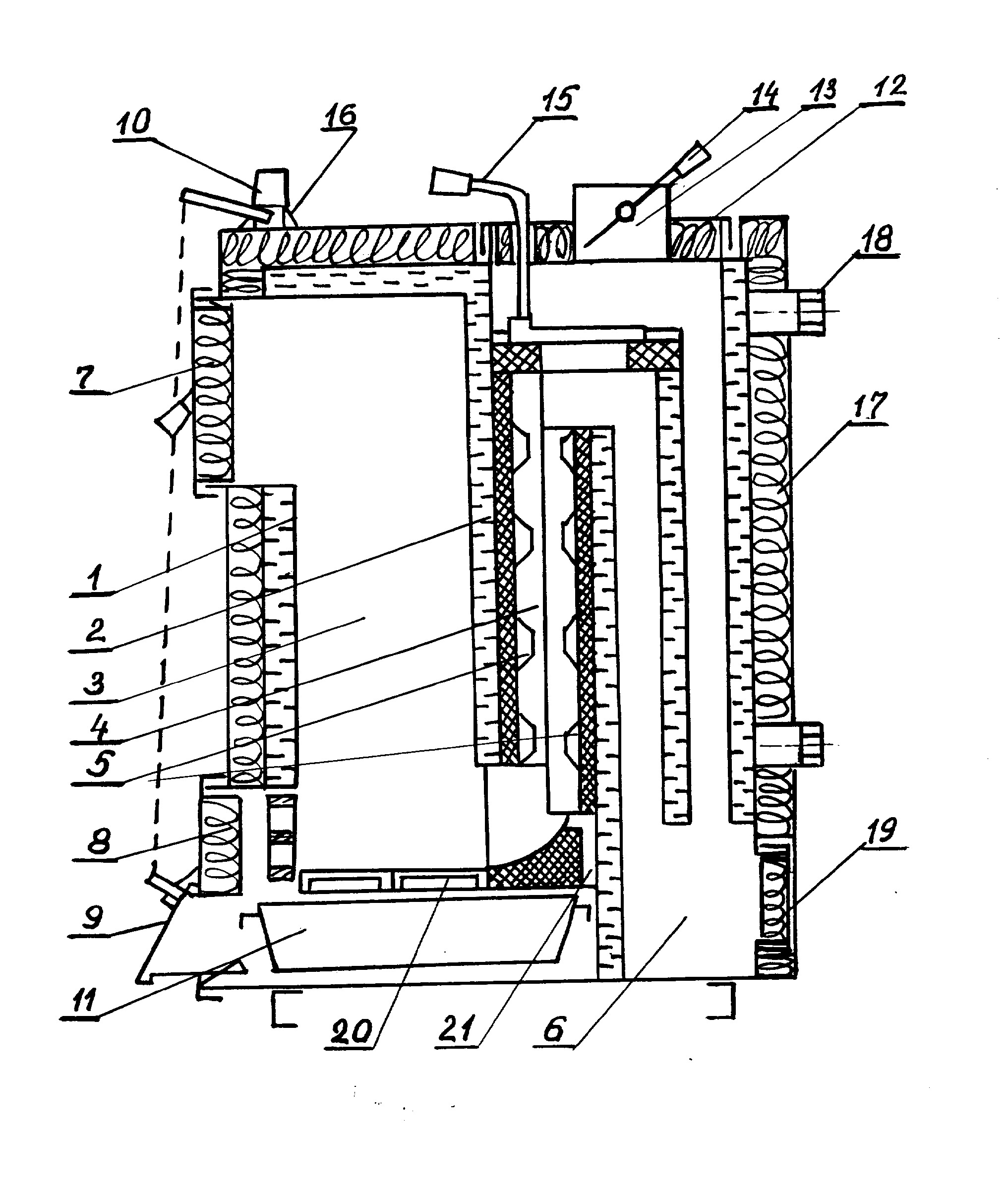

[0009] Išradimo esmė paaiškinta I brėžinyje, kuriame pavaizduota principinė katilo schema.
[0010] Centrinio šildymo katilą sudaro pakura I, kurioje įmontuota pertvara 2 su anga apatinėje dalyje, kuri pakurą I dalija į pirminio degimo kamera 3 ir antrinio degimo kamerą 4-, katalizatoriai 5, "U" raidės formos dūmtakis 6, viršutinės (užkrovimo)du-relės 7, apatinės ( valymo) durelės 8, oro įsiurbimo sklendė 9, grandinėle sujungta su traukos reguliatoriumi 10, pelenų dėžė II, viršutinis dangtis 12,degimo produktų išėjimo atvamzdis 13, traukos reguliavimo sklendė 14, pirminė sklendė 15, termometras 16, izoliacinis apvalkalas 17,šildymo sistemos prijungimo atvamz-džiai 18, valymo angos dangtis 19, ardeliai 20 įr antrinio oro padavimo kanalai 21.
[0011] Katilo pirminio degimo kamera užkraunama kuru. Kuras užku-riamas per apatinių durelių 8 angą. Pilnai įsiliepsnojus kurui visos durelės uždaromos ir sukant traukos reguliatoriaus 10 ran-kenėlę nustatoma norima temperatūra. Toliau degimo procesą au-tomatiškai palaiko traukos reguliatorius 10, grandinėlės pagalba valdydamas oro įsiurbimo sklendę 9. Degimo produktai iš pirminio degimo kameros 5 į antrinio degimo kamerą 4 patenka per angą, esančią apatinėje pertvaros 2 dalyje. Per katalizatorių 5 apatinėje dalyje esančius kanalus 21, į antrinio degimo kamerą 4- patenka papildomas ( antrinis) oras, reikalingas pilnam susidariusių dujų sudegimui. Katalizatoriai 5, kuriais išklotos antrinio degimo kameros 4- sienelės, išlai-ko aukštą temperatūrą, kas leidžia kurui pilnai sudegti, tuo pačiu, į aplinką neišmetamos nesudegę kietosios kuro dalelės. Sušilus vandeniui, sklendė 15 , uždaroma rankenėlės pagalba,
[0012] o dūmai nukreipiami "U" raidės formos dūmtakio 6 kanalais. Čia jie pilnai atiduoda šilumą vandeniui. Sklende 14 nustatoma no-minaliam katilo galingumui reikalinga trauka.
[0013] Lyginant su prototipu, siūlomame sprendime konstruktyvinių priemonių visuma, užtikrina optimalų antrinio oro padavimą į keramikiniais katalizatoriais padengtą intensyvaus degimo zoną, dėl ko padidėja degimo proceso stabilumas, sumažėja kuro sąnau-dos ir kenksmingų produktų išmetimas į aplinką.
Centrinio šildymo katilas, susidedantis iš suvirintos konstrukcijos pakuros, dūmtakio, viršutinių(užkrovimo) ir apatinių( valymo) durelių, ardelių, pelenų surinkimo dėžės, oro įsiurbimo sklendės grandinėle sujungtos su traukos reguliatoriumi, šildymo sistemos prijungimo atvamzdžių, degimo produktų išėjimo atvamzdžio , besiskiriantis tuo, kad naujai įvesta pertvara su anga apatinėje dalyje, dalijanti pakurą į pirminio ir antrinio degimo kameras, pastarosios sienelės padengtos keramikiniais katalizatoriais, kurių apatinėje dalyje suformuoti antrinio oro padavimo kanalai, o dūmtakis pagamintas " U" raidės formos.
