[LT] Būdas naudojamas skysčių ir dujų kiekio matavimui, nustatant dujinio ir skysto kuro sunaudojimą.@Matavimo būdas apima terpės srauto pašildymą ir matavimą. Prieš matavimą ir pašildymą nustatytu santykiu matavimui atidalina srauto dalį, ją pašildo stabilizuotos įtampos elektros srove iki pastovaus temperatūrų skirtumo, matuoja naudojamos elektros srovės stiprumą, o visą matuojamos terpės kiekį nustato pagal formulę F=Cl, kur C=1,163 U(K+1), čia 1,163-santykis tarp elektros ir šiluminės energijos galingumo vienetų, U-stabilizuota elektros srovės įtampa, K-srauto dalinimo santykio koeficentas, l-naudojamos elektros srovės stiprumas.
[EN]
[0001] Išradimas priklauso dujų ir skysčių tūrio matavimui.
[0002] Žinomas srovinis sunaudojimo matuoklis, turintis korpusą su įeinančiu ir išeinančiu vamzdžiais, ant bendros ašies išdėstytas formuojančią ir įsiurbiančią tūtas, lanksčią vamzdinę jungtį, kurios nejudrusis galas sujungtas su įsiurbiančiąja tūta ir išleidžiantįj į keitiklį. Tarp tūtų įrengtas pertraukiklis, kinematiškai sujungtas su judriuoju lanksčiojo vamzdžio galu (TSRS a.l. Nr. 800646, 1991).
[0003] Tokio matuoklio trūkumas yra nepakankamai patikimas jo veikimas.
[0004] Taip pat žinomas skysčių ir dujų matavimo būdas, apimantis matuojamosios terpės srauto pašildymą ir temperatūrų skirtumo matavimą prieš pašildytuvą ir už jo (N.G. Farzane ir kt. Technologiniai matavimo prietaisai. M., 1989, 238 pusi. (rusų k.)).
[0005] Šio matavimo trūkumas yra jo brangumas, nes dideliuose matuojamuose srautuose jų pašildymui reikia sunaudoti daug elektros energijos.
[0006] Siūlomo išradimo tikslas yra matavimo atpiginimas.
[0007] Nurodytas tikslas pasiekiamas tuor kad žinomame skystos ir dujinės terpės matavimo būde, apimančiame srauto pašildymą ir temperatūrų skirtumo nustatymą prieš pašildymą ir už jo padaryti tokie pakeitimai: prieš matavimą ir pašildymą nustatytu santykiu matavimui atidalina srauto dalį, ją pašildo stabilizuotos įtampos elektros srove iki pastovaus temperatūrų skirtumo, matuoja elektros srovės stiprumą, o visą matuojamosios terpės kiekį nustato pagal formulę F = CI, kur C = 1,163 Us (K+l), čia 1,163 - santykis tarp elektros ir šiluminės energijos galingumo vienetų, Us - stabilizuota elektros srovės įtampa, K - terpės srauto dalinimo koeficientas, I - šildymui naudojamos elektros srovės stiprumas.
[0008] Matavimas apima terpės srauto padalinimą, matavimui atidalintos srauto dalies pašildymą stabilizuotos įtampos elektros srove iki pastovaus temperatūrų skirtumo ir jo matavimą tarp temperatūros už pašildymo , vietos ir prieš ją, šildymui naudojamos elektros srovės stiprumo matavimą.
[0009] savos gamybos matuojamosios terpės dalintuvas, atidalintas matavimui viso srauto dali, pagal koeficientą K = 100;
[0010] savos gamybos elektrinis kaitintuvas, kurio galingumas 0,5 kW;
[0011] savos gamybos temperatūros reguliatorius;
[0012] temperatūros davikliai - varžiniai termometrai su graduote 100 M;
[0013] srovės stiprumo matavimo prietaisas - ampermetras.

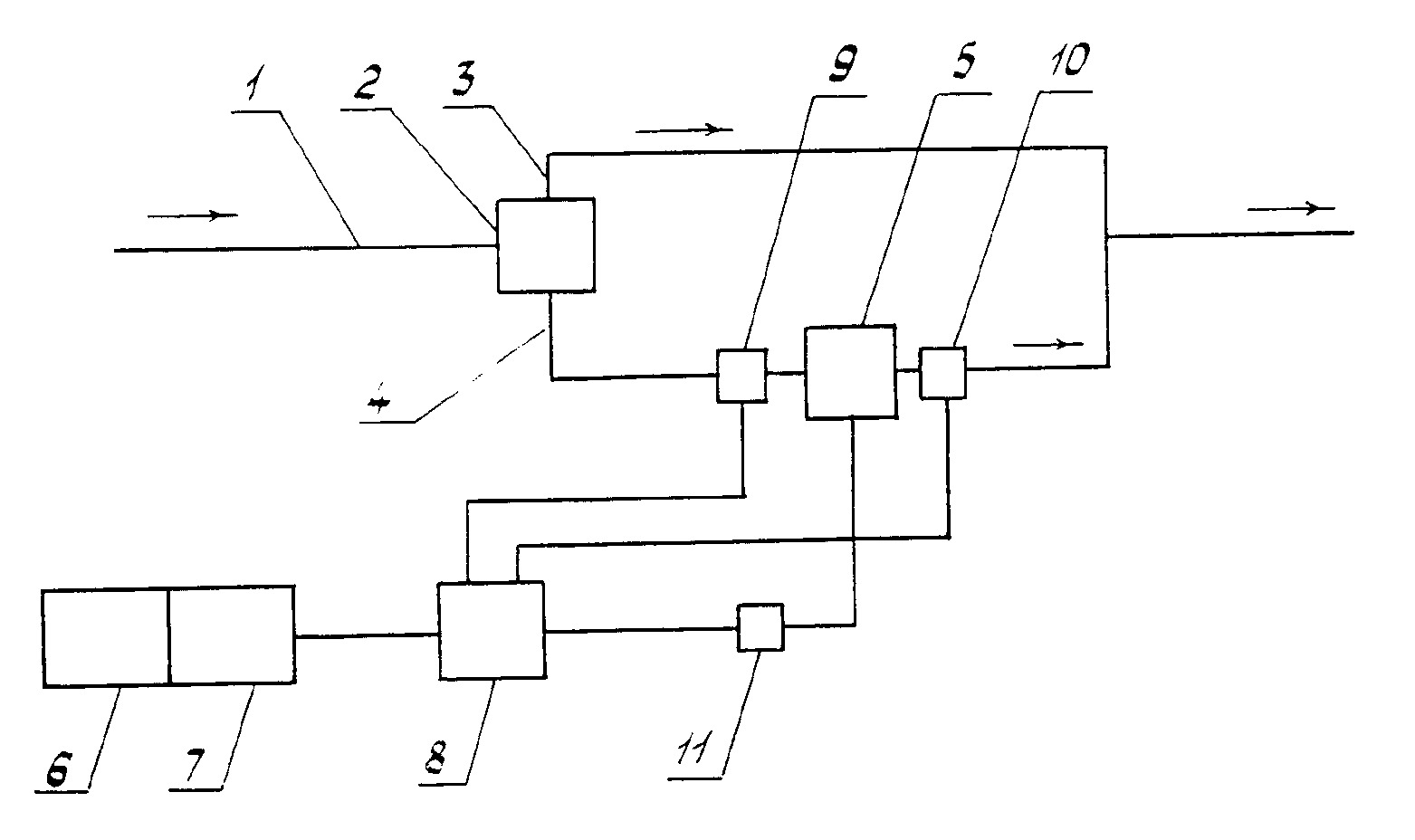

[0014] Pavyzdys paaiškintas schema, kurioje pavaizduotas matavimo priemonių išdėstymas ir matavimo atlikimas.
[0015] Į tiriamojo srauto kanalą 1 įjungtas srauto dalintuvas 2, dalinantis kanalą 1 į du vamzdžius 3 ir 4. į matuojamąjį vamzdį 4 įstatytas elektrinis kaitintuvas 5, sujungtas su elektros srovės šaltiniu 6 per įtampos
[0016] stabilizatorių 7 ir temperatūros reguliatorių 8, sujungtu su temperatūros davikliu 9, įstatytu i, matuojamąjį, vamzdi, 4 prieš kaitintuvą 5 ir su temperatūros davikliu 10, įstatytu į matuojamojo srauto vamzdi, 4 už kaitintuvo 5. Davikliai 9 ir 10 išdėstyti vienodu atstumu nuo kaitintuvo 5 centro. Temperatūros reguliatorius 8 per srovės stiprumo matavimo prietaisą 11, sujungtas su elektriniu kaitintuvu 5. Už kaitintuvo 5 ir daviklio 10 vamzdžiai 3 ir 4 vėl sujungti į vieną kanalą.
[0017] Matavimo būdas apima srauto pašildymą ir temperatūrų skirtumo nustatymą jame prieš pašildymą ir už jo. Prieš matavimą ir pašildymą dalintuvu 2 atidalina matavimui skirtą srauto dalį, atitinkančią nustatytą koeficientą K = 100, rodantį santykį tarp srauto dalies vamzdyje 3 ir dalies vamzdyje 4. Iš srovės šaltinio 6 stabilizuotos įtampos U = 220 V elektros srove kaitintuvu 5 šildo vamzdžiu 4 perduodamą matuojamąją srauto dalį. Temperatūrų skirtumą dT nustato matuojant davikliu 9 srauto temperatūrą T2 = 150°C prieš kaitintuvą 5 ir temperatūrą Tx = 151°C davikliu 10 už kaitintuvo 5. Temperatūros reguliatoriumi 8 palaiko pastovų temperatūrų skirtumą dT = 1°C, reguliuojant į kaitintuvą 5 paduodamos srovės stiprumą I. Srovės stiprumo matavimo prietaisu 11 išmatuoja srovės stiprumą I = 2,5 A. Visos kanalu perduodamos terpės kiekį nustato iš formulės F = CI, kur C = 1,163 U ( K+ l). Pagal šį pavyzdį k „lu 1 tekančio srauto dydis bus F = 1, 163.22 0 . (i U o 5 = 64,6 tonų per valandą.
[0018] Lyginant su prototipu siūlomas būdas matavimą atpigina tuo, kad, šildant tik dalį viso matuojamo srauto, tereikia mažiau (pagal pateiktą pavyzdį 100 kartų) elektros energijos. Elektros energiją ir visas išlaidas padeda taupyti ir pastovaus nedidelio temperatūrų skirtumo palaikymas matavimo vietose. Matavimą, kiekio apskaičiavimą taip pat pigina supaprastintas vien srovės stiprumo matavimas.
IŠRADIMO APIBRĖŽTISSkystos ir dujinės terpės kiekio matavimo būdas,apimantis srauto pašildymą ir temperatūrų skirtumo nustatymą jame prieš pašildymą ir po jo, besiskiriantis tuo, kad prieš matavimą ir pašildymą nustatytu santykiu matavimui atidalina srauto dalį, ją pašildo stabilizuotos įtampos elektros srove iki pastovaus temperatūrų skirtumo, matuoja elektros srovės stiprumą, o visą matuojamosios terpės kiekį nustato pagal formulęF = C I,kur C = 1,163 Us (K + 1), čia 1,163 - santykis tarp elektros ir šiluminės energijos galingumo vienetų, Us - stabilizuota elektros srovės įtampa ir K - srauto dalinimo santykio koeficientas,I - naudojamos elektros srovės stiprumas.
