[LT] Išradimas priklauso statybinių konstrukcijų gamybos pramonei.@Plokštė susideda iš išilginių briaunų (1), sujungtų skersinėmis briaunomis (2), armuotos betono juostos (3), turinčios pastorintus atrėmimo galus (4), ir pakėlimo kilpų (5).@Plokštės gamybos technologinis procesas vyksta šia tvarka:@Supjausto reikiamo ilgio išilgines briaunas (1) ir jas vinimis sujungia su skersinėmis briaunomis (2). Prie išilginių briaunų (1) apatinės dalies apkabomis (6) pritvirtinta metalinį tinklą (7) ir šį medienos-metalo karkasą deda į paruoštą betonavimui formą. Po to įdeda ir pritvirtina prie metalinio karkaso kilpos (5) ir užbetonuoja plokštės apatinę juostą (3) ir jos galus (4) betonu.@Kai betonas pasiekia 70% projektinio stiprumo, plokštės realizuojamos užsakovui.
[EN]
[0001] Išradimas priklauso statybinių konstrukcijų gamybos pramonei.
[0002] Žinoma briaunota lovinio skerspjūvio gelžbetonio perdangos plokštė turinti armuotas išilgines ir skersines briaunas bei apatinę tempiamą juostą ("Tipinės kons-trukcijos ir gaminiai", katalogas SK-LJ-12, Kaunas, 1972) .
[0003] Plokštės trūkumas tas, kad ji sunki, didelės medžiagų ir energetinės sąnaudos, sudėtinga gamyba.
[0004] Žinoma medienos stačiakampio skerspjūvio tuščiavidurė perdangos plokštė, turinti išilgines briaunas, prie kurių gniuždomoj ir tempiamoj zonoj pritvirtintos juostos iš lakštinių medžiagų arba lentų ("Įtemptai armuotos gelžbetoninės perdangos plokštės", V., 1983).

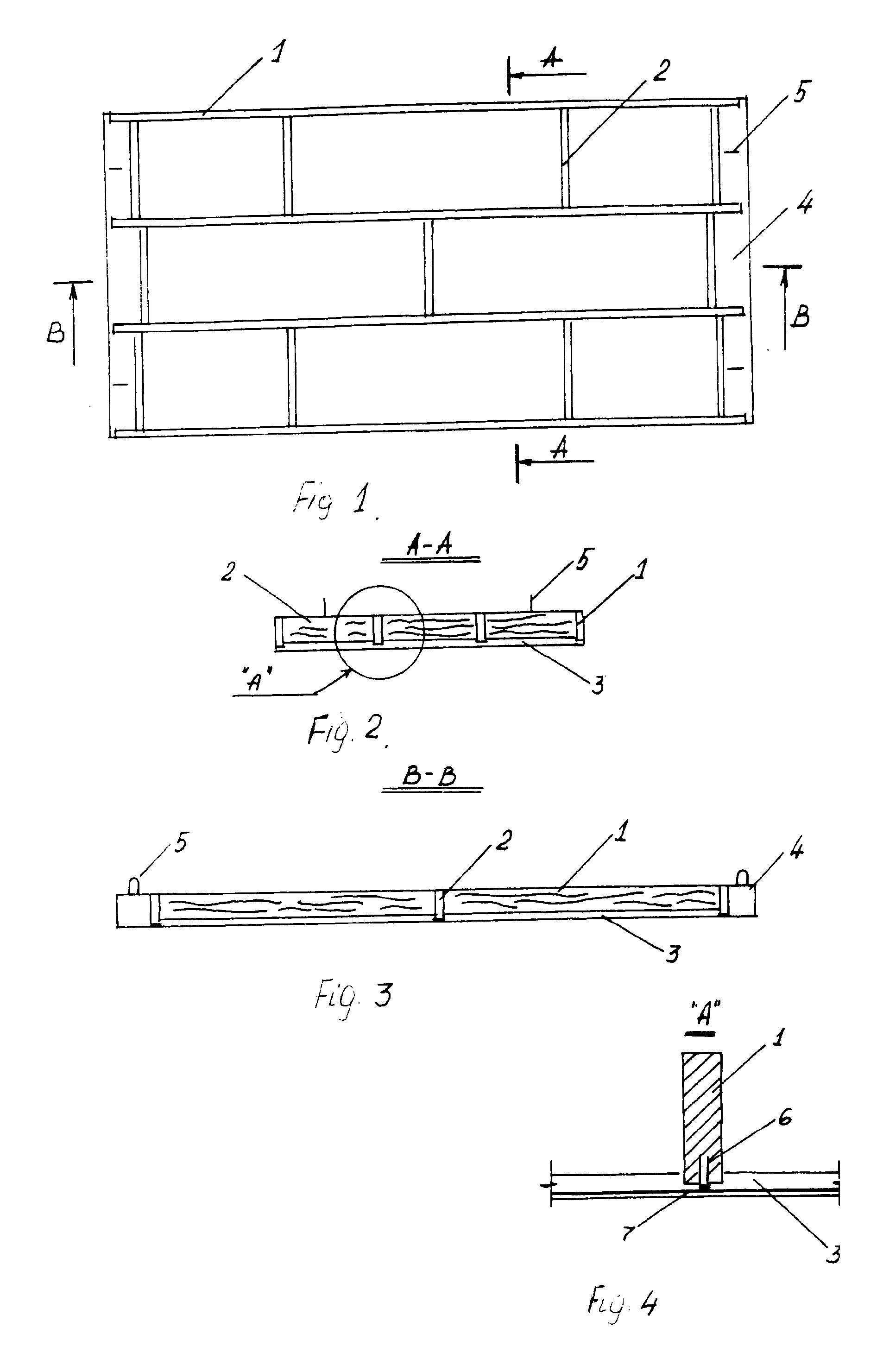

[0005] Šios plokštės trūkumas tas, kad didelės medienos sąnaudos, maža atlaikomoji galia. Fig. 1 - siūlomos medienos-betono perdangos plokš-tės vaizdas plane.
[0006] Fig. 3 - plokštės vertikalus pjūvis B-B. Fig. 4 - plokštės detalė "A" pjūvyje A-A.
[0007] Plokštė susideda iš išilginių briaunų 1, sujungtų skersinėmis briaunomis 2, armuotos betono juostos 3, turinčios pastorintus atrėmimo galus 4, ir pakėlimo kilpų 5.
[0008] Plokštės gamybos technologinis procesas vyksta šia tvarka: Supjausto reikiamo ilgio išilgines briaunas 1 ir jas vinimis sujungia su skersinėmis briaunomis 2. Prie išilginių briaunų 1 apatinės dalies apkabomis 6 pritvirtina metalini, tinklą 7 ir šį medienos-metalo karkasą deda į paruoštą betonavimui formą. Po to įdeda ir pritvirtina prie metalinio karkaso kilpas 5 ir užbetonuoja plokštės apatinę juostą 3 ir jos galus 4 betonu.
[0009] Kai betonas pasiekia ne mažiau 70% projektinio stiprumo, plokštės realizuojamos užsakovui.
[0010] Siūlomos plokštės pranašumas tas, kad jos gamybai reikalingos minimalios medžiagų sąnaudos. Ji 2-3 kartus lengvesnė už žinomas bazines. Plokštės aukštis 5-8 cm mažesnis už žinomą, todėl sutaupoma sienų ir pertvarų statyboje apie 2-3% deficitinių medžiagų ir darbo sąnaudų. Grindų įrengimui nereikia medinių gulekšnių, nes lentas arba drožlių plokštes galima prikalti prie plokštės išilginių briaunų.
[0011] Ši plokštė gali būti naudojama gyvenamųjų, visuomeninių, žemės ūkio pastatų statyboje.
Medienos ir betono perdangos plokštė, susidedanti iš tempiamos ir gniuždomos zonos, išilginių ir skersinių briaunų, besiskirianti tuo, kad išilginės briaunos yra medinės, keletą centimetrų trumpesnės už projektini, plokštės ilgi,, o apatinės dalies tempiama zona sujungta su armuota betonine juosta, be to, plokštės atrėmimo galai - betoniniai.
