[LT] Išradimas skirtas orinio šildymo sistemoms ir gali būti naudojamas gyvenamųjų namų ir kitų patalpų individualiam šildymui išmetamomis dūmų dujomis.@Išradimo tikslas - šildymo sistemos supaprastinimas.@Orinio šildymo sistema turi kontaktinį šilumokaitį (5), pro kurį praleidžiamos iš dūmtakio (2) atidirbusios dujos. Nauja yra tai, kad šilumokaitis (5) yra uždaros dėžės pavidalo su įėjimo (6) ir išėjimo (7) angomis ir šilumai laidžiomis pertvaromis (8) atidirbusių keliui prailginti, kurio įėjimo anga (6) susisiekia su dūmtakiu (2), o išėjimo anga (7) sujungta su kaminu (3). Pašildyto oro tiekimui į kitas patalpas šilumokaitis (5) yra įmontuotas į tokios pat formos apvalką (10) su oro tarpais tarp jo ir apvalko sienelių, su įėjimo anga (12), kuri sujungta su šilumos magistrale (13).
[EN]
[0001] Išjradimas skirtas orinio šildymo sistemoms ir gali buti naudojamas gyvenamųjų .namų ir kitų patalpą individualiam šildymui išmetamomis dūmų dubomis.
[0002] Žinoma orinio šildymo ir karšto vandens tiekimo Sistema (žr. SU aut. liiid. Nr. 1295157, TPK. F24D 17/00),
[0003] kurioje išeinančių iš krosnies dūmų šiluma iš dniies panaudojama prie kamino sienelės- įtaisyto bakelio vandeniui pašildyti, kuris yra. įjungtas i," karšto vandens tiekimo grandinę.
[0004] Tačiau tokia sistemt* labai neefektyviai panaudoja
[0005] Taip pat žinoma orinio šildymo : istema (žr. SU aut. liud.Nr. 1377523, TPK F24D 9/00), kurioje atidirbusių 1 dujų dūmtakyje yra įtaisytas kondensacinis šilum©~ kaitis, sujungtas per cirkuliacijos kontūrą su šal'l.© oro padavimo vamzdyje įmontuotu kontaktinio šilumo-kaičio purkštuvu.
[0006] Ši sistema geriau naudoja atidirbusių dujų šilumą, tačiau yra sudėtinga.
[0007] Taip pat yra žinoma orinio šildymo sistema (žr. SU aut. liud. Nr» 1049723, TPK F24D 9/00), kurioje atidirbusių dujų dūmtakyje yra įstatyti kondensacinis šilumokaitis, purkštuvas,, sujungtas su cirkuliacijos vamzdžiu ir siurbliu, ir skruberis, o šalto oro vamzdyje yra pirminis ir antrinis šildytuvai, sujungti cirkuliacijos kontūru su minėtu šilumokaičiu, ir purkštuvas, sujungtas su cirkuliacijos vamzdžiu ir siurbliu-
[0008] Ši sistema pakankamai efektyviai panaudoja atidirbu-siose dujose esančią šilumą, tačiau ji labai sudėtinga. Išradimo tikslas - supaprastinti orinio Siieįįy?o sistemą.
[0009] Šiam tikslui pasiekti orinio šildlymo sistemoje,
[0010] .'taiinSiaj.e kontaktinį šilumokaitį/ pro kurį prąlei-; džiautas if dūrafcakio atidirbusios dujos, pastarasis yra ; laždaros dėlės pasidalo su įėjimo ir išėjimo angomis ir š-ilujEtai laielžioRtis pertvaromis .. atidirbusių dujų .keliui
[0011] pmiigi^if efrįs įėjimo anga susisiekia su dūmtakiu, o išėjįiao /ariga -sti3.xMgta::'.sii ^kamiim.
[0012] Šilumokaičio pertvaros turi vieną plyšį, kuris dviejose greta esančiose pertvarose yra priešingose jo pusėse.
[0013] Siekiant užtikrinti pašildyto oro tiekimą, šilumokaitis įmontuotas į tokios- pat formos apvalkalą su oro tarpu tarp ja ir ^apvalkalo sienelių.. su :įėj;iitio ^ anga šaltam orui ir išėjimo anga pašilniytam orui, kuri sujungta/ su šiluiaos tifi:fcimo magistrale. -
[0014] Siekiant sukaupti atidirbusių dujų ■ šilumą, šiluraokaįčio
[0015] sienelės turi šilumą akumuliuojantį šarvą.
[0016] Siekiant, padidinti šildymo sistemos universalumą ir sukauptos šilumos kiekį^ išorinio apvalkalo įėjimo :ir
[0017] išėjimo angos: t,uri sklendes, o sienelė - uždaromą plyšį.
[0018] Orinio šildymo sistemos realizavimo pavyzdys pateiktas brėžinyjef kurt

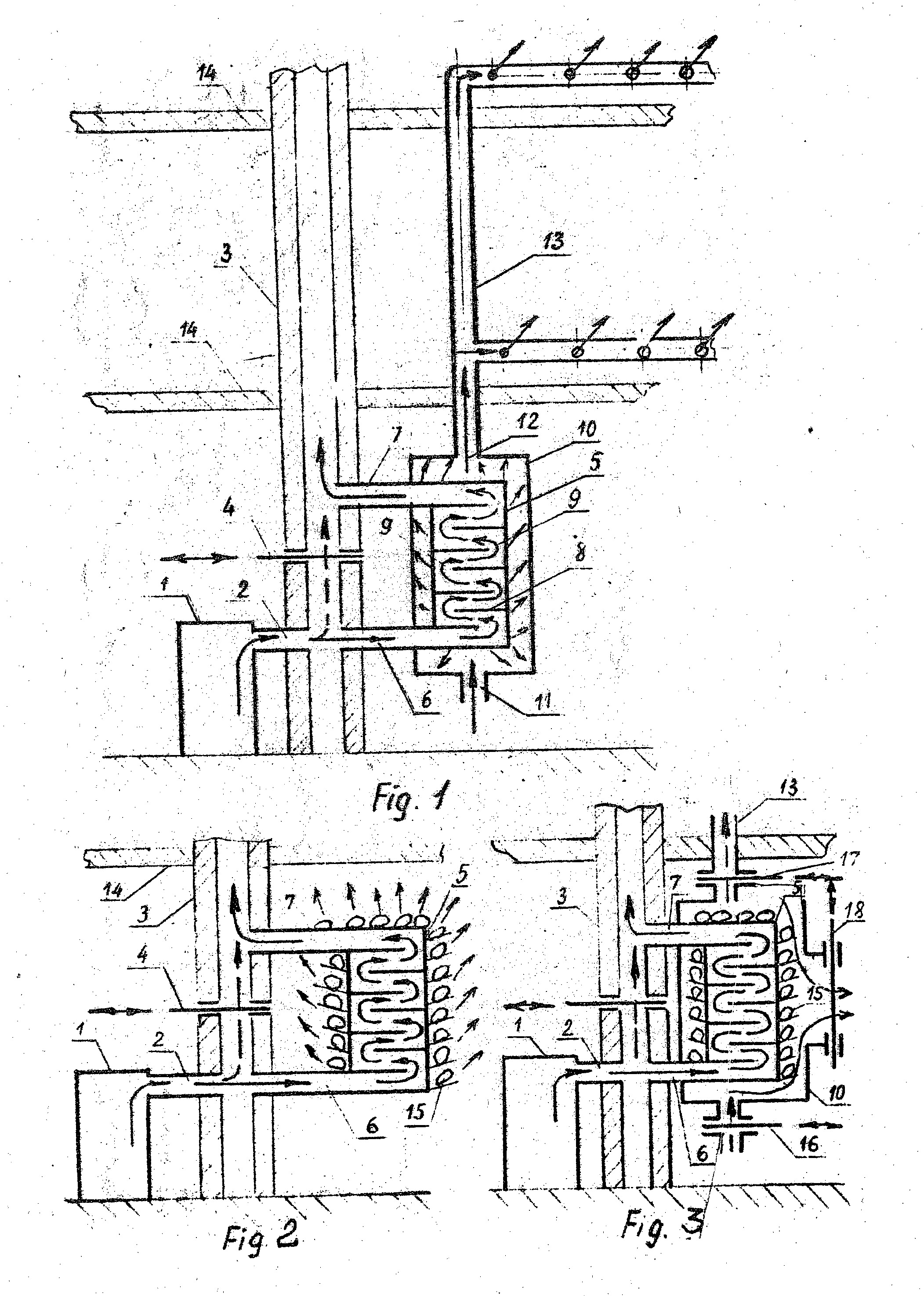

[0019] Fig' i 1 - schematiškai pavaizduota orinio šildymo sistema; i Fig. 2 orinio šildymo sistemos variantas, naudojamas šilumos sukaupimui; Fig,. 3 - universalus šildymo sistemos variantas, naudojamas šilumos tiekimui arba jos sukaupimui. Orinio-šildymo sistema (Fig. 1) turi krosnį 1, 4ul«isięį 2, kaminą 3 su sklende 4, uždaros dėžės pavidale kontaktini šilumokaiti 5 su įėjimu anga ■€' ir išėjimo anga 7 ir šilumai, laidžiomis metalinėmis pertvaromis 8, turinčiomis po vieną plyšį 9, kuris dviejose freta esančiose pertvarose yra priešingose jo pusėse. Šilumokaitis 5 įmontuotas į toki-os pat formos apvalkalą - 10 su oro tarpais tarp jo ir apvalkalo 'sienelių, su įėjimo anga 11 šaltam orui ir išęjiįmo ąnga 12 pašildytam orui, sujungta su šilumos tiekimo magistrale 13, praeinančia per aukštų pertvaras 14. Fig. 2 pateiktas orinio šildymo sistemos variantas su .uždėtu; ant šilumokaičio 5 sienelės šilumą akumuliuojančiu Šaxvu, pavyzdžiui akmenimis 15. , Fig. 3 pateiktas universalus šildymo sistemos variantas, kuriame apvalkalo 10 įėjimo anga turi .sklendę 16/ išėjimo anga - sklendę 17, o jo sienelė turi plyšį, uždengiamą sklende 18.
[0020] Šilumokaitis 5 gali būti sujungtas nuosekliai su litu šilumokaičiu (brėžinyje neparodyta). Ši\ic> atvejų pirmojo šilumokaičio 5 išėjimo anga sujungiama su kito šilumokaičio įėjifto anga.
[0021] Kūrenant krbsnį 1 minimaliu režimu, sklendė 4 atidaryta ir dūmai mažiausio pasipriešinimo keliu išeina per kaminą 3. Didinant krosnies 1 galingumą, sklendė 4 uždaroma ir damai iš dūmtakio 2 per įėjimo angą 6 patenka i šilumokaitį 5, kur jie, praeidami pro plyšius 9 tarp šilumokaičio 5 sienelių ir pertvarų 8, praranda žymų šilumos kiekį ir pro angą 7 patenka į kaminą.
[0022] Šaltas or1 as pro angą 11 patenka į tarpą tarp šilumokaičio 5 ir apvalkal© 10 sienelių, sušyla ir kildamas į viršų pro angą 12 patenka į šilumos
[0023] magistralę 13. Šilumos transportavimui galima panaudoti ventiliatorių (brėžinyje neparodyta).
[0024] Jei šilumokaičio išsikiriama šiluma neperduodama į kitas patalpas, naudojamas šildymo sistemos variantas pagal
[0025] Fig. 2. Akmenys 15 arba kitas šilumą akumuliuojantis šarvas, tiždėtas ant šilumo'kaičio sienelių, sukaupia šilumą ir leidžia ją panaudoti:, -pavyzdžiui, pirtyje arba šildyti patalpą -užgesinus krosnd, 1.
[0026] Šildymo sistemos variantą pagal Fig. 3 galima naudoti pirčiai arba kitoms patalpoms apšildyti. Pirmuoju
[0027] atvej u sklendės 16 ir ; 17 uždarytos , o sklendė 18 atidaroma, pro kurią išeina sukaupta šiluma ir galima užpilti" vanderis garui gauti« Antruoju atveju sklendes 16 ir 17 atidaromos, o sklendė 18 uždaryta.
[0028] Šildymo sistema.praktiškai patikrinta:. Jos panaudojimas efektyviai leidžia išnaudoti su dūmais i atmosferą
[0029] išskiriamą šilumą. Panaudojus šią sistemą nesunkiai
[0030] galima sumažinti išeinančių pro kaminą dūmų temperatūrą
[0031] 1,7 karto/ Šią sistemą galima naudoti tiek kartu su centrinio apšildymo baterijomis, tiek ir atskirai.
1. Orinio šildymo sistema, turinti kontaktini, šilumokaiti,, pro kurį praleidžiamos' 15 dūmtaki© atidirbusios dujos, b e s i s k i r i a n t i , tttgy' kad šilumokaitis yrs uždaros metalinėse dėžės pavijai© su įėjimo ir išėjimo angomis ir šilumai laidži&ffilf pertvaromis atidirbusių dujų keliui prailginti, kurio įėjimo anga susisiekia su dūmtakįu, o 'išėjimo anga sujungta su kaminu.
2. Orinio šildymo sistema pagal 1 punktą, besiskirianti tuo, kad šilumokaičio pertvaros- turivieną plyšį, kuris dvejose greta esančiose pertvarose yra prie priešingų šilumokaičio sienelių.
3. Orinio šildymo sistema "pagal 1 ir 2 punktus, b s i- skiri a n t i tuo, kad šilumokaitis įmontuotasį tokios pat formcs apvalkalą su oro tarpu tarp jo ir apvalkalo sienelių, įėjimo anga šaltam orui ir išėjimo anga pašildytam orui, kuri sujungta su šilumos tiekimo magistrale.
4. Orinio šildymo sistema pagal 1 ir 2 punktus, b e-"s i s k j. r i a n t -i tuo, kad šilumokaičio sienelės turi šilumą akumuliuojantį šarvą.
5. Orinio šildymo, sistema pagal 1-4 punktus, bes i s k i r i a n t i tuo, kad apvalkalo įėjimo ir išėjime angos tur: sklendes, o sienelė - uždaromą plyšį.
