[LT] Išradimas prikauso medžiagų analizės spektroskopiniams įrenginiams ir gali būti panaudojamas ekologijoje, geochemijoje, medicinoje ir kitur gyvsidabrio garų koncentracijai arba gyvsidabrio kiekiui bandinyje nustatyti.@Išradimo tikslas - matavimų jautrio, tikslumo ir selektyvumo padidinimas, liekamojo efekto sumažinimas.@Išradimo tikslas pasiekiamas tuo, kad naudojami du skirtingi siūlomos konstrukcijos sorbentai, pagaminti iš aukso vielos (diametras 10 cm<d<40cm); be to, naudojama papildoma kaitinimo spiralė, kuria kaitinama dujų magistralė, desorbuojant susikaupusį joje gyvsidabrį ir panaikinant matavimo liekamąjį efektą.@Metodo esmė ta, kad gyvsidabris sukaupiamas iš pradžių "koncentravimo" sorbente, vėliau desorbuojamas ir dujų srautu pernešamas į "analizavimo" sorbentą, vėliau desorbuojamas ir dujų srautu pernešamas į ilgą ploną kiuvetę, kurioje praktiškai visas (>90%) telpa vienu metu ir yra fotometruojamas šviesos sugerties principu.
[EN]
[0001] Išradimo objektas priklauso medžiagų analizės spektroskopiniams įrenginiams ir gali būti panaudojamas ekologijoje, geologijoje, geochemijoje, medicinoje ir kitur gyvsidabrio garų koncentracijoms ore ir dujose nustatyti.
[0002] Artimiausias techninis sprendimas siūlomam 'įrenginiui - portatyvus gyvsidabrio dujų analizatorius . AlTl-Ol, susidedantis iš keturių pagrindinių funkcinių blokų: dujų srauto judėjimo magistralės, gyvsidabrio bandinio koncentravimo mazgo, optinio bloko ir elektroninio matavimo' bei valdymo bloko. Dujų srauto judėjimo magistralę sudaro nuosekliai sujungti palyginimo kiuvetė, . bandinio koncentravimo mazgas, matavimo kiuvetė ir dujų siurbimo sistema. Gyvsidabrio, koncentravimo mazgą sudaro kvarciniame vamzdelyje patalpintas aukso sorbentas, sudarytas iš aukso vielos, apvyniotos apie nichromo kaitinimo spiralę.. Optini •bloką sudaro optiškai susieti šviesos šaltinis, dvi aukščiau paminėtos palyginimo ir matavimo kiuvetes ir''.:.;, atitinkamai du. fotoelementai, kurių elektriniai išėjimai sujungti su elektroninio matavimo ir valdymo bloko įėjimu.
[0003] Prototipas veikia tokiu būdu.. Pradėjus matavimą, tiriamosios'dujos (oras) paduodamos į optinį bloką, kur eina nuosekliai per palyginimo kiuvetę, sorbentą ir matavimo kiuvetę. Esantis dujose -gyvsidabris absorbuojamas ant sorbento paviršiaus. Abi kiuvetes- ■ apšviečiamos rezonansinės šviesos srautais, kurie, ! praėję per palyginimo ir matavimo kiuvetes, patenka į fotoelementus. Matavimo blokas registruoja praėjusių
[0004] per kiuvetes šviesos srautų intesyvumų skirtumą. Po nustatyto laiko tarpo valdymo signalas įjungia sorbento kaitinimą, nuo jo paviršiaus išgarinamas sukoncentruotas gyvsidabrio bandinys ir praeinančiu dujų srautu perkeliamas į matavimo kiuvetę. Iš šviesos ,
[0005] srauto absorbcijos matavimo kiuvetėje pakitimo ir nustatoma' gyvsidabrio koncentracija tiiiamosiose dujose.
[0006] Kvarciniame vamzdelyje patalpintas sorbentas, sudarytas iš aukso vielos, apvyniotos apie nichromo kaitinimo spiralę, nesudaro tankaus filtro orui,, dėl to jo efektyvumas Hg garams P nedidelis: P < 50%. (Dujų debitas, naudojamas prototipe, yra D=1 1/min.). Tai lemia ne tik mažesni, jautrį, bet ir tikslumą. Iš tiesų, sorbentų efektyvumas priklauso nuo sąlygų, pvz., nuo oro drėgmės. Jeigu 98% sorbento efektyvumas dėl kokių nors priežasčių sumažės iki 91%, tai 30% sorbento efektyvumas tomis pat sąlygomis taps 20%, t.y. santykinė paklaida bus didesnė.
[0007] Didelio tūrio (vid. d ~ 5 mm, 1 ~ 40 mm)- sorbente išgarintas Hg nesuformuoja koncentruoto (ir dėl to efektyviai sugeriančio šviesą) debesėlio; dar labiau šis debesėlis išsklaidomas dėl to, kad, dideliu greičiu (1 1/min.) tekant dujoms per &orbentą, Hg garai nunešami sparčiau negu vyksta termodesorbcija, t. y. debesėlis tampa "atskiestas" ir vienu metu visas "netelpa" kiuvetėje. Tai mažina jautrį, didina rezultatų sklaidą.
[0008] Sudėtingoje, iš netinkamų medžiagų pagamintoje .dujų magistralėje lengvai kaupiasi Hg, sukeldamas didelius liekamuosius efektus (po didelių koncentracijų matavimo) ; magistralės iškaitinti negalimą, tik išardyti ir išplauti.
[0009] Dėl aukščiau minėtų trūkumų prietaisas tinka sanitarinei kontrolei ir Hg paieškai žemėje,- ' bet ekologiniams tikslams praktiškai nepritaikomas.
[0010] Išradimo tikslas - gyvsidabrio koncentracijos matavimo tikslumo ir įrenginio jautrio padidinimas, įrenginio konstrukcijos supaprastinimas.
[0011] Išradimo tiksiąs pasiekiamas tuo, kad optiniame absorbciniame gyvsidabrio garų koncentracijos matavimo dujose įrenginyje, susidedančiame iš optinio bloko, gyvsidabrio 'bandinio koncentravimo mazgo, dujų srauto magistralės ir elektroninio matavimo bei valdymo bloko, kuriame optinis blokas susideda iš optiškai tarp savęs susietų ultravioletinės šviesos šaltinio, optinių..: palyginimo ir matavimo kiuvečių ir šviesos srauto registratoriaus, kurio elektrinis išėjimas sujungtas sū .matavimo ir valdymo bloko įėjimais, bandinio koncentravimo mazgas įmontuotas dujų srauto, magistralėje. prieš matavimo kiuvetę ir turi paviršinį: ■gyvsidabrio sorbentą su nuosava kaitinimo sistema,; palyginimo kiuvetė užpildyta inertinėmis dujomis ir hermetiškai uždaryta optiniame bloke tarp šviesos šaltinio ir kiuvečių pastatytos diafragmos ir šviesos srauto. moduliatorius, elektriškai sujungtas su matavimo ir valdymo bloku, bandinio koncentravimo mazgas, pagamintas iš karščiui atsparios-medžiagos vamzdelio, .kuris apvyniotas kaitinimo spirale ir kurio viduje užfiksuotas tūrinis aukso vatos struktūros sorbentas, suformuotas iš aukso vielutės, kurios diametras d ir bendras paviršiaus plotas S apibrėžti: /•

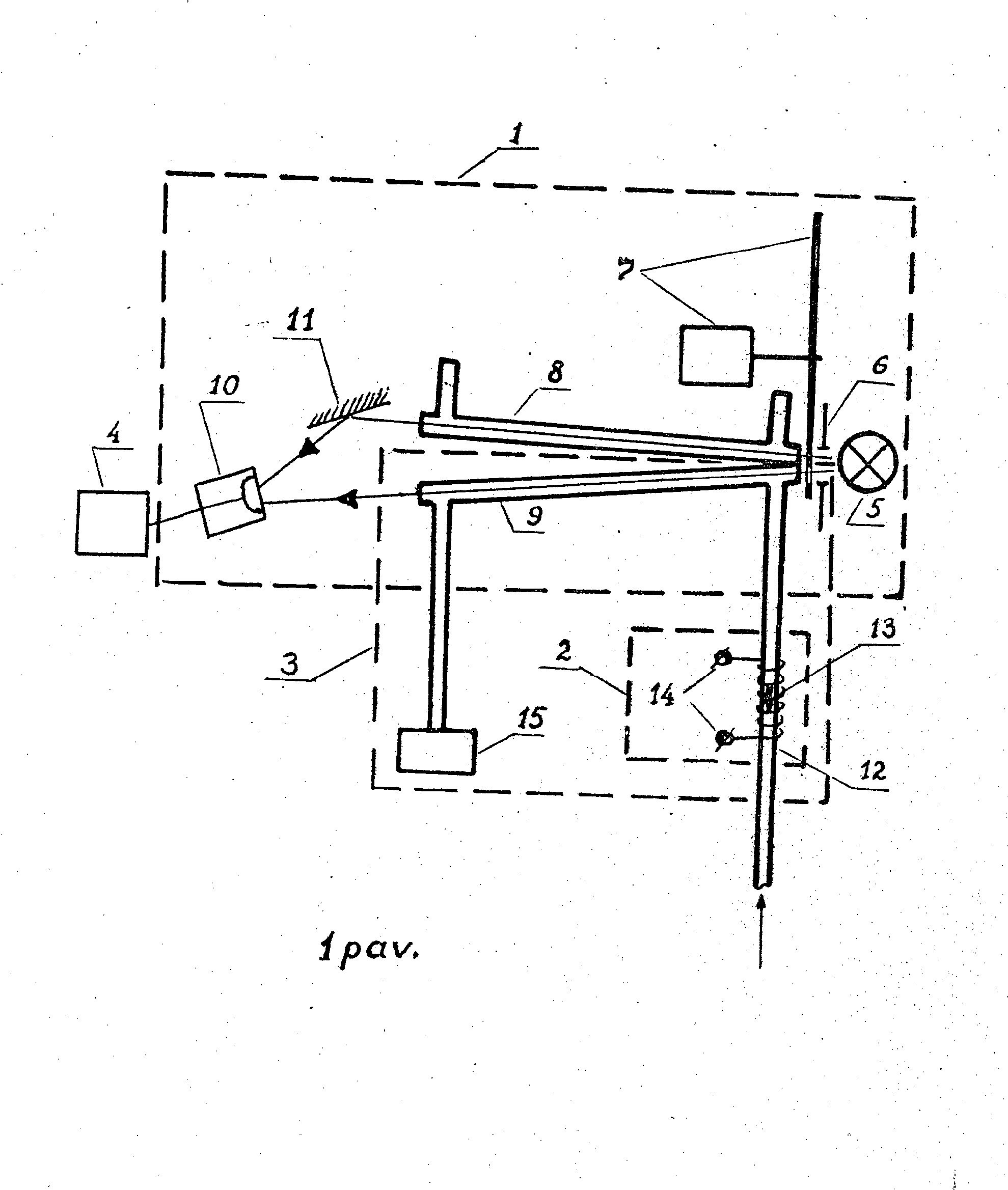

[0012] Įrenginys susideda iš optinio bloko 1., gyvsidabrio bandinio koncentravimo mazgo 2, dujų srauto magistralės 3 ir elektroninio matavimo ir valdymo bloko 4.
[0013] Optinį bloką sudaro nuosekliai išdėstyti ir optiškai tarp savęs susieti šviesos šaltinis 5, dvi tarpusavyje surištos diafragmos 6, šviesos moduliatorius 1, kampu išdėstytos kiuvetės: palyginimo 8 ir matavimo 9, ir fotodetektorius 10. Palyginimo kiuvetę 8. su fotodetektoriumi 10 optiškai susieja kreipiančiroj i sistema 11. Fotodetektorius 10 elektriniu ryšiu sujungtas su matavimo ir valdymo bloku 4.
[0014] Bandinio koncentravimo mazgą 2 sudaro karščiui • atsparios medžiagos (pvz., kvarco) vamzdelis, kuriame fiksuotas tūrinis gyvsidabrio serbentas 13, kartu veikiantis kaip dujų filtras. Sorben.tas 13 suformuotas
[0015] iš chaotiškai sulankstytos auksinės vielutės, kurios parametrai - skersmuo d ir bendras paviršiaus plotas S apibrėžti eksperimentiškai nus'tatytose ribose
[0016]
[0017] Sorbentas 13 turi save kaitintuvą 14, pvz., ant vamzdelio 12 apvyniotą- nichromo spiralę, sujungtą su maitinimo šaltiniu (fig. neparodyta).

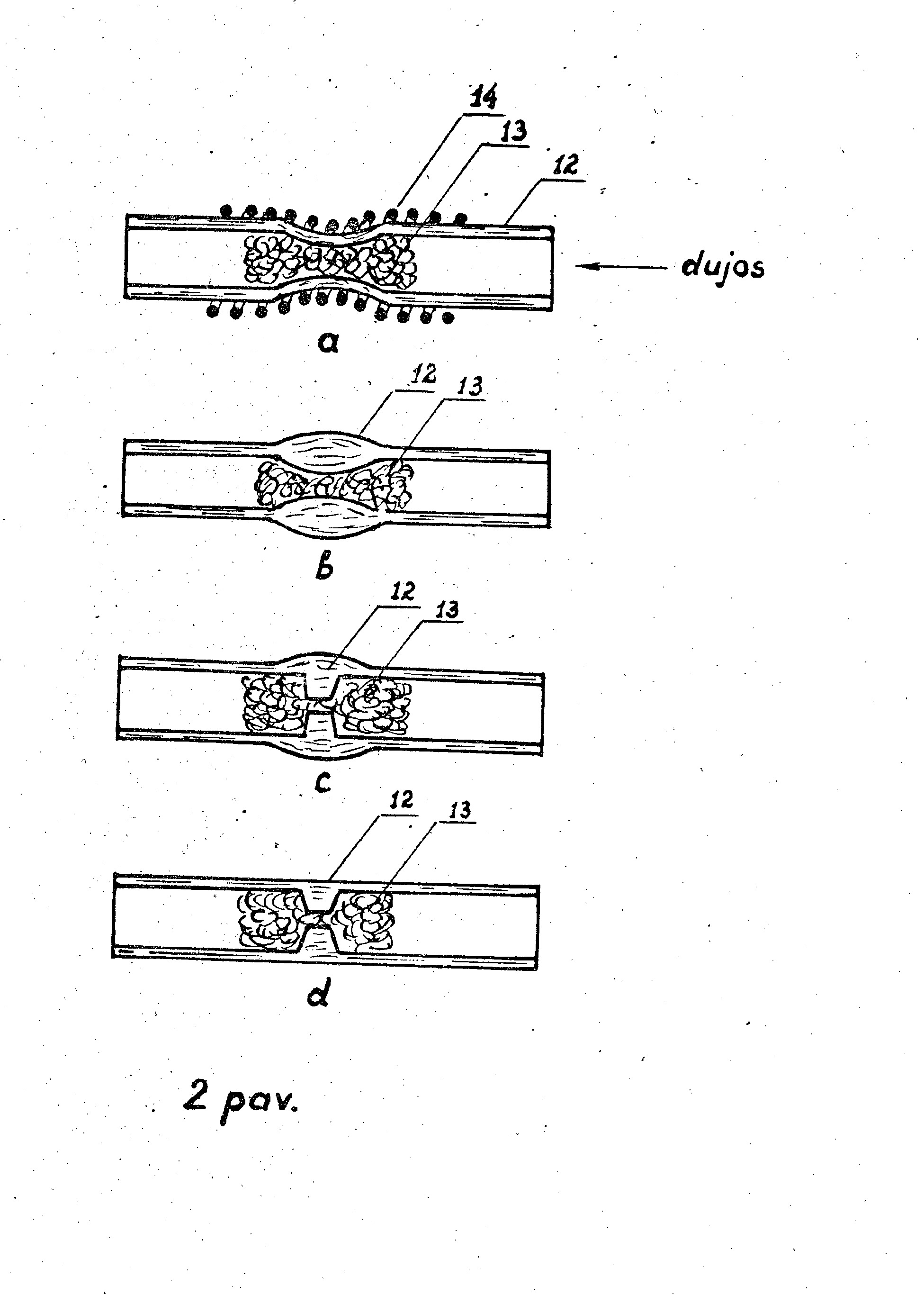

[0018] Dujų srauto magistralės 3 pagrindiniai elementai yra bandinio koncentravimo mazgas 2, optinio mazgo 1 matavimo kiuvetė 9 ir dujų' siurbimo sistema 15 - .2 fig. parodytas bandinio koncentravimo mazgo pjūvis,
[0019] ■keli galimi aukso vatos fiksavimo variantai vamzdelio susiaurėjime, kuris suformuo j'amas skirtingais būdais: 2 a - vamzdelis temptas lydant; 2 b vamzdelis stumtas lydant; 2c- vamzdelis formuotas kaip 2b atveju, po to gręžtas; 2d - vamzdelis storomis sienelėmis gręžtas. 3 fig. pateikta bandinio koncentravimo mazgo 2 : konstrukcija,' kai ant vamzdelio 12 sumontuotos dvi papildomos kaitinimo spiralės 16, išdėstytos iš abiejų pusių šalia pagrindinės s.orbento 13 kaitinimo spiralės 14.

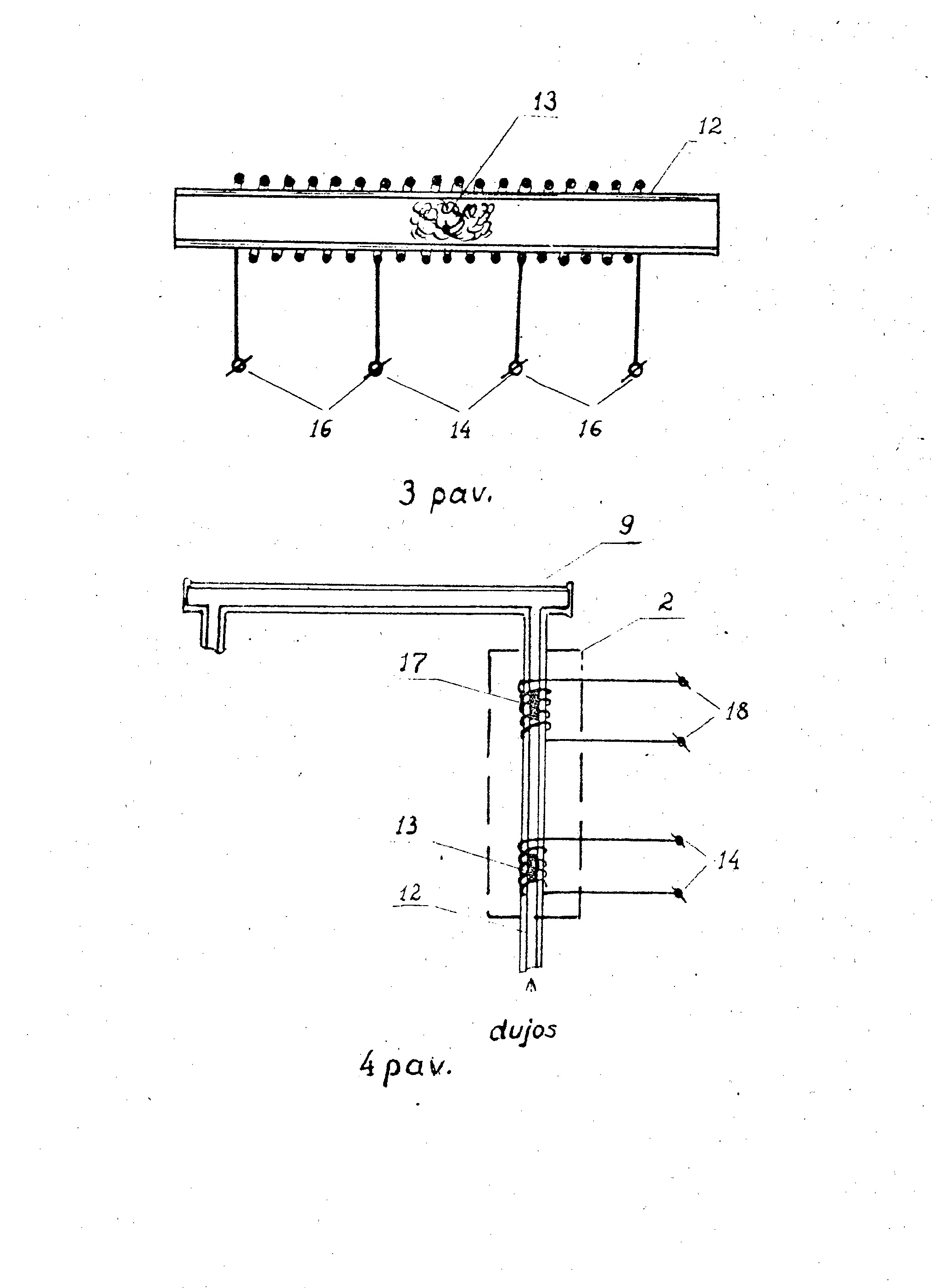

[0020] 4 fig. pateikta bandinio koncentravimo mazgo 2
[0021] konstrukcija, kai naudojami du- nuosekliai su oro tarpu tarp jų išdėstyti sorbentai 13 ir 17. Abu sorbentai 13 ir . 17 gali būti- fiksuoti tame pačiame vamzdelyje arba dviejuose skirtinguose vamzdeliuose, įmontuotuose prieš matavimo kiuvetę 9, ' t.y. abu "išoriniai" sorbentai. Galimas variantas, kai antrasis sorbentas 17
[0022] fiksuojamas' matavimo kiuvetės 9 pradžioje. Sorbentus 13 ir 14 naudinga imti skirtingų konstrukcijų. Pirmasis sorbentas 13 (dujų srauto judėjimo kryptimi) imamas mūsų siūlomos aukso vatos konstrukcijos, o antrasis 17 - difuzinis. Sorbentas 17 gali būti trumpu ruožu iš vidaus paauksuotas vamzdelis arba iš aukso vielutės sulenktas žiedas vamzdelyje (žiedo diametras lygus vamzdelio diametrui). Abu sorbentai 13 ir 17, analogiškai kaip ir vieno sorbento atveju (3 'fig.)r iš 'abiejų galų šalia pagrindinių kaitinimo spiralių 14 ir 18 turi po porą papildomų spiralių 16.
[0023] Gyvsidabrio lempos 5 skleidžiama ultravioletinė šviesa (UV) per diafragmas 6 • ir moduliatorių 7 mažu kampu periodiškai krenta čia i palyginimo kiuvetę 8, čia į matavimo kiuvetę 9. Praeinantys šviesos srautai, priklausomai nuo kiuvetėse 8 ir 9 esančių dujų sudėties, " yra absorbuojami, ir fotodetektorius 10 registruoja jų intensyvumus. Juos atitinkantys elektriniai impulsai perduodami i, elektronini, matavimo ir valdymo bloką 4, kuris valdo taip pat ir diafragmas 6 bei moduliatorių .7. Optinis blokas 1 veikia kaip dvispindulinis fotometras su . moduliavimu ir sinchroniniu detektavimu. Pradedant matavimus, ' įjungiamas matavimo bloko 4 maitinimas (neparodyta) ir šviesos šaltinis 5. PaJeidžiama dujų. siurbimo sistema 15 (toliau trumpinimo dėlei vadinama siurbliu), turinti ■ reguliuojamą siurbimo greiti,. Įjungiamas mažasis greitis, t.y. 10 ml/min. Per dujų magistralę eina dųj^ų srautas, reikalingas tam, kad magistralėje nesikauptų UV spindulių generuojamas ozonas tuo atveju, jeigu tiriamose dujose yra deguonies. Palaukiama 5 min,, kad nusistovėtų Hg lempa 5. Su diaf ragmoniis 6 subalansuojami šviesos srautai per palyginimo kiuvetę 8 ir matavimo kiuvetę 9 "grubiai" . Įjungiamas sorbento" 13 kaitinimas 14, siekiant- desorbuoti gyvsidabri,, kuris-susikaupė nenaudojant įrenginio. Po 1,5 min. siurbimas ir kaitinimas išjungiamas, sorbentui 13 leidžiama atvėsti. Įrenginys paruoštas matavimui.
[0024] Aprašysime Hg koncentracijos aplinkos ore matavimo procedūrą, kai bandinio koncentravimo mazge 2 yra tik vienas sorbentas 13.. f
[0025] Siurblys 15 veikia didžiuoju greičiu . (1 1/min.), sorbente 13 vyksta gyvsidabrio bandinio koncentravimas. Po tam tikro laiko tarpo (turint galvoje prietaiso jautrio ribą <1 pg Hg ir tai, kad gamtinis fonas sudaro 2-8 ng/m3 Hg, daugeliu atvejų .pakanka 1 min.) sistemos 15 greitis keičiamas, dujų srautas juda mažuoju greičiu, įjungiamas sorbento 13 kaitinimas 14. Įvyksta gyvsidabrio desorbcija, oro srautu atominio gyvsidabrio garų debesėlis pernešamas i, matavimo kiuvetę 9, fotddetektorius 10 drauge su elektroniniu bloku 4 užregistruoja absorbcijos signalo maksimalią vertę. Išjungiamas siurblys 15, išjungiamas serbento 13 kaitinimas 14, sorbentas 13 vėsta.
[0026] Matavime jautris ir tikslumas pasiekiamas tuo, kad mažo tūrio aukso vatos" struktūros sorbentas 1,3 (vamzdelio 12 vid. diametras 3 mm, aukso vatos, užimtas ilgis 10 mm) desorbuodamas sudaro iražą Hg garų debesėlį, kuris, nešamas lėto dujų srauto (10 ml/min.), trumpu keliu (50' mm) patenka- į ilgą ir siaurą kiuvetę 9 (vid. diametras 3,3 mm, ilgis 150 mm), kurioje praktiškai visas telpa •
[0027] (> 90% viso kiekio) ir dėl to efektyviai sugeria šviesą. Tai lemia ne tik didesnį jautrį, bet ir tikslumą. Iš tiesų, kadangi debesėlis .kiuvetėje 9 atsiduria visas vienu metu, absorbcijos signalo amplitudė silpnai priklauso nuo dujų srauto greičio ,ir spiralės 14 vartojamos,galios (nominali galia 30 W, kai spiralės ilgis 3 cm): dujų srauto debitui D kintant
[0028] ribose 6 ml/min. < D < 16 ml/min., rezultatas kinta mažiau kaip 5%. Kaitinimo galiai kintant 30%- nuo nominalios vertės, rezultatas kinta, mažiau kaip 5%.
[0029] Kai bandir.io koncentravimo mazgas turi du sorbentus: koncentravimo 13 ir analizavimo 17, matavimo procedūra tampa tokia;
[0030] siurblys 15 įjungiamas didžiuoju greičiu (1
[0031] 1/rnin.). Vyksta ore esančių Rg garų koncentravimas
[0032] 'koncentravimo serbente 13. Sumažinamas siurblio greitis /iki 10 ml/min'.)* įjungiamas koncentravimo sorbento 13 kaitinimas 14. Įvyksta" desorbcija, oro srauto nešami Hg garai patenka į analizavimo sorbentą 17 ir absorbuojasi jame. Dalis ( < 0.5% viso kiekio) Hg garų praeina pro analizavimo sorbentą 17 ir patenka į matav±mo kiuvetę 9. Taip pat praeina pro analizavimo sorbentą 17' ir patenka į matavimo kiuvetę 9 įvairios dalelės (gal būt organinės kilmės), kurios, dideliu greičiu tekant orui, buvo neselektyviai adsorbuotos koncentravimo sorbente 13. (Neselektyvios adsorbcijos nepavyksta išvengti, net dujų magistralės 3 įėjime įrengus elektrostatinį aerozolių filtrą). Dėl neselektyvios adsorbcijos ir .Hg likučio gautas elektrinis signalas neregistruojamas.. Praėjus 35 s nuo kaitinimo pradžios, koncentravimo sorbento 13 kaitinimas 14 išjungiamas, ir įjungiamas analizavimo sorbento 17 < kaitinimas 18- ima
[0033] desorbuotis Hg garai, elektroninis blokas 4 užregistruoja absorbcijos signalo maksimalią vertę ir displėjuje pateikia Hg kiekį pikogrąmais. Matavimas baigtas. Tuo metu koncentravimo sorbentas 13 jau atvėsęs, ir galima pradėti naują koncentravimą. Pastaba: analizavimo metu, vesdamas koncentravimo sorbentas jau ima kaupti Hg garus. Bet, kadangi analizavimo dujų greitis 100 kartų
[0034] mažesnis už analizavimo dujų greiti,, tas efektas nežymus, jeigu koncentravimo laikas ne mažesnis kaip 1 min. Priešingu atveju koncentravimo serbentą 13 būtina kaitinti iki analizavimo pabaigos, o paskui palaukti, kol jis atvės.
[0035] Mažo tūrio . ir mažo paviršiaus ploto . S analizinis difuzinis sorbentas 17 suformuoja minimalių matmenų Hg garų debesėli,, kuris lengvai telpa kiuvetėje 9. Matavimo tikslumas ir selektyvumas geresnis negu vieno sorbento"atveju. Analizinis sorbentas 17 taip pat gali /būti įrengtas pačioje kiuvetėje 9, nes praktiškai
[0036] neužstoja šviesos ( < 5%). Tuomet gaunami mažesni įrenginio gabaritai, ir debesėlis nesisklaido, kaip būtų, dujoms tekant iš atskirai sumontuoto sorbento 17 i, kiuvetę 9. "
[0037] Mūsų siūlomų sorbentų, pagamintų' iš aukso vielutės (10 Įom < d < 40; (.irn) pranašumas, palyginti su sorbentais, . pagamintais, padengiant auksu vidines, vamzdelio sieneles arba kvarco vatą, yra tas, kad čia nėra sunkumų, susijusių su bloga adhezija ir plono sluoksnio erozija. Drauge jie pakankamai ekonomiški: , koncentravimo sorbentui 13, kuriame vielutės diametras d=20|un- ir paviršiaus plotas 200 mm2, sunaudojame tik 30 mg- aukso. Difuziniam - mažiau kaip 1 mg aukso. Vielutės diametrą d riboja ekonominiai sumetimai ' (didėjant d, blogėja santykis paviršius-plotas) iš vienos pusės ir tai, kad iš labai plonos vielutės (dėl mechaninio nepatvarumo) sunku suformuoti aukso vatos struktūrą - iš kitos.
[0038] Sorbentų paviršiaus plotas S parinktas, atsižvelgiant i, pageidaujamą efektyvumą P iš vienos pusės ir i, ekonominius - sumetimus bei readsorbcijos reiškinį - iš kitos.
[0039] Sorbento efektyvumas atominiams Hg garams P priklauso nuo sorbento konstrukcijos, paviršiaus ploto S ir dujų debito D.- Jis įvertinamas iš formulės: P=l-er? (kS/d) ;
[0040] čia k - koeficientas, priklausantis nuo konstrukcijos ir nustatomas empiriškai. Pvz., mūsų aukso vatos struktūros sorbento P > 0,98, kai S=200- mm2 ir D=1 1/min., o aukso vielutės žiedo struktūros sorbento^ P > 0,99, kai S=4 mm ir D=10 ml/min.
[0041] Readsorbcijos efektas pasireiškia tuo, kad, sorbentui
[0042] palaipsniui kaistąnt, dalis desorbuotų Hg atomų gali trumpam vėl adsorbuotis ant gretimų to paties sorbento paviršių. Tai lemia baigtinis atomų gyvavimo sorbento .paviršiuje laikas t=tQ exp (Q/kT), čia Q - adsorbcijos šiluma, T - absoliutinė temperatūra, k Bolcmano konstanta-. Readsorbcijos efektas neleidžia staiga išgarinti visų Hg garų, dėl to Hg debesėlis išplinta., o matavimo charakteristikos blogėja. Readsorbcijos efektas priklauso nuo sorbento konstrukcijos ir didėja, didėjant plotui S. Antra vertus, mažėjant plotui, mažėja efektyvumas P. Mūsų sorbentai optimizuoti šxa prasme. Aukso vatos struktūros sorbentas 13, turėdamas efektyvumą P=0,98, duoda minimalų readsorbcijos efektą. Analizinio aukso vielutės struktūros sorbento 17 (P=0,99, 10 ml/min. greičiu) readsorbcijos efektas1 eksperimentiškai nekonstatuotas..
[0043] Tuo pačiu, parenkant minimalų galimą so.rbentų - plotą, gaunamas ekonominis efektas ir mažiausia aerodinaminė varža. Aukso vatos struktūros sorbentas, fiksuotas vamzdelio susiaurėjime, sudaro tik 0,01-0,02 atm. slėgių skirtumą, esant debitui D=1 1/min. Tai leidžįa panaudoti paprastą• mažos galias siurblį, nekeliant didelių reikalavimų dujų magistralės hermetiškumui.
[0044] Nors nežymiai, Hg adsorbuojasi ir ant "neutralių" dujų magistralės -vidinių paviršių, pvz., ant kvarcinio stiklo. Ėmus kaitinti pagrindinę sorbento spiralę, šiluma plinta vamzdeliu, Hg ima garuoti ir duoda kylanti, adsorbcijos signalą. Tai - liekamasis efektas,
[0045] reikšmingas, pereinant nuo .didelių- koncentracijų matavimo pri-e mažų. Liekamajam efektui panaikinti iš
[0046] abiejų kiekvieno sorbento 13 ir 17 pagrindinės spiralės 14 ir 18 galų apvyniojame pagalbines spirales 16,
[0047] kurias pakaitiname esant reikalui. Matavimo metu j.os yra šaltos..
[0048] Buvus ypač didelėms koncentracijoms (pvz., kalibravus sočiaisiais Hg garais) , Hg garuoja ne tik "nuo įšylančių sorbentų "galų", bet ir visoje magistralėje, pvz., kiuvetėse. Šį efektą panaikiname, apvynioję pagalbinę spiralę' apie dujų magistralę, pradedant koncentravimo mazgo 2 įėjimu ir baigiant matavimo kiuvetės 9 išėjimu (siurblio 15 įėjime yra įrengtas aktyvuotos anglies filtras, brėžinyje neparodyta) ir keliolika minučių ją kaitindami iki 150-200°C. Vamzdelių sujungimai,, pagaminti iš fluoro plastiko, kuris atsparus karščiui :
[0049] Lyginafit"-su prototipu, siūlomos konstrukcijos gyvsidabrio ' garų koncentracijos dujose matavimo įrenginys turi šiuos pranašumus: - dviem eilėm (100 kartų) didesnis jautris; - didesnis matavimo tikslumas, - mažesnė rezultatų sklaida; - sumažintas, arba visai panaikintas liekamasis efektas; - geresnis selektyvumas gyvsidabrio garams;
[0050] - supaprastinta .konstrukcija.
1. Optinis absorbcinis gyvsidabrio garų koncentracijos matavimo dujose įrenginys, susidedantis iš optinio bloko, gyvsidabrio bandinio koncentravimo mazgo, dujų srauto magistralės ir elektroninio matavimo bei valdymo bloko, kuriame optinis blokas susideda iš optiškai tarp savęs susietų ultravioletinės šviesos šaltinio, optinių palyginimo ir matavimo kiuvečių ir šviesos srauto registratoriaus, kurio elektrinis išėj imas.sujungtas su matavimo- ir valdymo bloko įėjimais, bandinio koncentravimo mazgas įmontuotas dujų srauto magistralėje prieš matavimo kiuvetę ir turi paviršinį gyvsidabrio sorbentą su nuosava kaitinimo sistema,besiskiriantis tuo, kad palyginimo kiuvetė užpildyta inertinėmis dujomis ir hermetiškai uždaryta, optiniame bloke tarp šviesos šaltinio ir kiuvečių pastatytos diafragmos ir šviesos srauto moduliatorius, elektriškai sujungtas su matavimo ir valdymo bloku, bandinio koncentravimo mazgas pagamintas iš karščiui atsparios medžiagos vamzdelio, kuris apvyniotas kaitinimo spyrale ir kurio viduje užfiksuotas tūrinis aukso vatos struktūros sorbentas, suformuotas iš aukso vielutės, kurios diametras d ir bendras paviršiaus plotas S atitinkamai apibrėžti: 10 |im < d < 40 f.im ir 100 mm2 < S < 600 mm2.
2. Įrenginys pagal 1 punktą, besiskiriantis tuo, kad bandinio koncentravimo mazge prįe sorbento galų įrengtos papildomos bandinio kaitinimo spiralės.
3. Įrenginys pagal 2 punktą, b e-s i s k i r i a 'n t -M i s tuo, kad dujų magistralėje įrengta kaitinimo spiralė.
4. Įrenginys pagal 1 punktą, besiskiriantis tuo, kad aukso vatos sorbentas užfiksuotas vamzdelio susiaurėjime.
5. Įrenginys pagal 1 punktą, besiskiriantis tuo, kad gyvsidabrio bandinio koncentravimo mazgas sudarytas iš. dviejų nuosekliai su oro tarpu tarp jų išdėstytų serbentų, iš kurių antrasis yra difuzinis ir jo pavirši•' a'■ us plotas S apibrėžtas: 2 mm 2 < S < 1 1 0 mm 2.
6. Įrenginys pagal 5 punktą,, besiskirian-tis tuo, kad antrasis sorbentas įmontuotas matavimo kiuvetėje ..
