[LT] Maišo arba užvalkalo formos konteineris iš elastinės medžiagos, turintis viršutinį galą ir apatinį galą, o taip pat priekinę sienelę, kurios tuščiame konteineryje plokščiai prigludusios viena prie kitos ir savo šoniniuose kraštuose sujungtos su klostuotomis briaunomis. Šoniniai kraštai apatinio galo srityje turi lygiagrečiai vienas į kitą orentuotą kryptį, o srityje, besitęsiančioje nuo jo viršutinio galo link, turi artėjančią vienas prie kito kryptį. Tarp priekinės sienelės ir užpakalinės sienelės, jų šoniniuose kraštuose, yra po vieną šoninę klostę, praeinančią per siaurėjančią šoninių kraštų sritį, kurių vidinė briauna yra atitinkamos šoninio krašto-klostės briaunos, lygiagrečios šoninių kraštų sričiai, tęsinyje.
[EN]
[0001] įšorę, dėl to konteineris šioje zonoje įgauna aiškų, skersiniame pjūvyje beveik stačiakampi,, pavidalą, esant aiškiai išreikštoms išorinėms šoninių klosčių briau-noms. Tas suteikia įpakavimui malonų akiai išorini, vaizdą ir palengvina pripildytų maišų sudėjimą i, rietuvę, o taip pat naudojimąsi jais. Esant konteineriui tuščiam, jo užimama vieta vis tiek nepadidėja dėl šoninių klosčių medžiagos, esančios tarp priekinės ir užpakalinės sienelių, todėl konteineris gali kompaktiškai būti išsiuntinėjamas ir sandėliuojamas.
[0002] Nežiūrint nustatytų šoninių klosčių apatiniame konstrukcijos gale, konteinerio pagaminimas pagal pasiūlytą išradimo variantą, nebus sudėtingesnis dėl to, kad šoninės klostės tęsiasi ne iki pat dugno, o baigiasi tam tikru atstumu nuo jo. Apatinė dalis, su viena i, kitą lygiagrečiai nukreiptais šoniniais kraštais, gali būti pagaminta su nežymiai didesnėmis sąnaudomis, t. y., tokiu pat būdu kaip ir paprastuose, neturinčiuose šoninių klosčių maišuose ar užvalkaluose iš apvaliai megzto trikotažinio audinio, tinkamu užtaisymui būdu. Tas dugno užtaisymas gali būti, pavyzdžiui, savaime žinomu kryžminiu dugnu, i, kuri, gali būti įtaisytas vožtuvas konteinerio užpildymui nuo apatinės dalies. Be to, apatinė dalis konteinerio užpildymui gali būti daroma pradžioje atvira, o po užpildymo užtaisoma paprastu būdu: klostuotu, suvyniotu arba kitu panašiu dugnu. Kiekvienu atveju pasiekiamas geras užpildyto konteinerio stabilumas dėka dugno sujungimo su apatine dalimi, kuri, kuomet konteineris užpildomas, tampa stačiakampio gretasienio formos. Prisijungusi, siaurėjant link viršutinio galo ir užpildyto konteinerio būklėje apytikriai turinti nupjautos piramidės formą, konteinerio dalis patogesnė transportuojant konteinerį už viršutinio galo, pavyzdžiui, dėka skylės sugriebimui, pramuštos kaip rankena.
[0003] Daugelis kitų geresnių išradimo ypatybių išryškėja išradimo apibrėžtyje ir toliau einančio aprašymo su brėžiniais, kuriuose schematiškai vaizdžiai atvaizduoti du išradimo atlikimo pavyzdžiai.

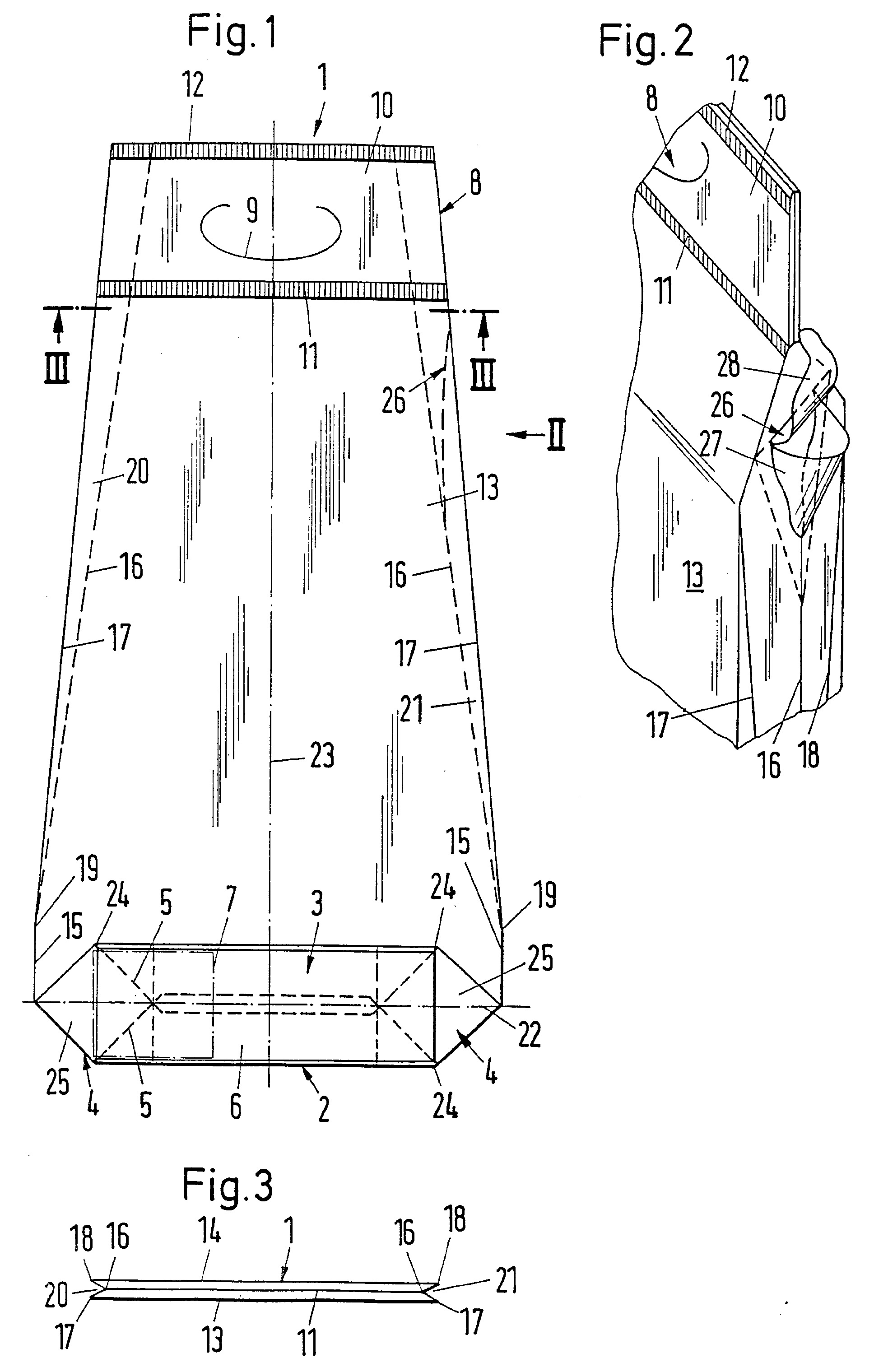

[0004] Fig. 1 - konteinerio vaizdas iš priekio, kai jis tuščias; Fig. 2 - konteinerio viršutinio galo dalies perspektyvinis vaizdas pagal Fig. 1, jeigu žiūrėti rodyklės II kryptimi, o įtaisas biraus produkto nupylimui, esančio konteinerio srityje, pavaiz-duotas atviras.
[0005] Fig. 4 - atvaizdas atitinkantis Fig. 1, bet, dėl vaizdumo, pakeistos atlikimo formos.
[0006] Brėžinyje atvaizduotas ir visumoje skaičiumi 1 pažymėtas konteineris, gali būti pagamintas iš bet kokios tinkamos elastingos, besilankstančios medžiagos, naudojamos gaminant maišus arba užvalkalus. Tai gali būti ir popierius, sintetinės plėvelės, laminatai ar audiniai, tokie kaip sintetiniai juostų pavidalo audiniai, vienasluoksniam ir daugiasluoksniam atlikime. Pavaizduotame pavyzdyje konteineris 1 turi viena-sluoksni, atlikimą ir pagamintas, pavyzdžiui, iš popieriaus, padengto sintetine medžiaga, o medžiagos sujungimai, gaminant konteineri, maišo ar užvalkalo pavidalu, gali būti gauti suvirinus arba suklijavus.
[0007] Kaip parodyta visų pirma Fig. 1, konteineris 1 turi apatiniame gale 2 uždaranti, maišo kūną kryžmini, dugną
[0008] 3, turinti, paprastai poromis priešingas viena kitai kampines klostes 4 ir šoniniu dugno atvartus 5, užsidedančius dugno viduryje, o taip pat išorini, užsidengianti, lapą 6. Konteinerio 1 užpildymui, nuo apatinio galo 2 kryžminis dugnas 3 turi vožtuvą, skirtą nupylimui 7, kuris žinomu būdu gali būti daromas vidinio vožtuvo pavidalu, automatiškai užsidarančio dėl pakraunamo produkto slėgimo, arba turėti bet kokią kitokią atlikimo formą.
[0009] Viršutinis konteinerio 1 galas B, dėl skylės sugriebimui sudaro rankeną 10, atskirtą skersine siūle 11 nuo konteinerio užpildomos srities, užimančios tokiu būdu, sritį tarp kryžminio dugno 3 ir skersinės siūlės 11. Viršutini, išorini, galą sudaro skersinė siūlė 12, praeinanti, kaip ir skersinė siūlė 11, per visą paketo ploti,.
[0010] Esant tuščiam konteineriui 1, kaip parodyta Fig. 1 ir 3, sienelė 13 ir užpakalinė sienelė 14 apvaliai megzto maišo, plokščiai prigula viena prie kitos ir savo abiejuose šoniniuose kraštuose sujungtos tarpusavyje klosčių 15 briaunomis, atitinkamai, 16, 17 ir 18. Savo zonoje greta kryžminio dugno 3, šoniniai apvaliai megzto maišo kraštai su savo briaunomis turi lygiagrečiai vienas kitam orientuotą krypti,. Nuo taško 19 šoniniai apvaliai megzto maišo kraštai su savo briaunomis 16, 17 ir 18 turi sueinančią link viršutinio galo 8 krypti,. Tuo pačiu klosčių briaunos 16, 17 ir 18 sudaro po vieną šoninę klostę 20, ir, atitinkamai, 21 siaurėjančioje šoninių kraštų zonoje, kurių vidinės klostės briauna 16 yra atitinkamai klostės briaunos 15 tęsinyje lygiagrečiai šoninių kraštų zonai.
[0011] Siaurėjanti šoninių kraštų zona su šoninėmis klostėmis 20 ir 21 apriboja viršutiniais dviem trečdaliais konteinerio 1 aukščio ir yra pateiktame, kaip parodyta Fig. 1-3 pavyzdyje atitinkamu, apytiksliai lygiu kryžminio dugno 3 pločiui, atstumu nuo brūkšnine punktyrine linija Fig. 1 parodytos dugno 22 plokštumos, kurią užima kryžminis dugnas 3, kai konteineris 1 užpildytas, atsukant 90° nuo priekinės sienelės 13, prie kurios jis priglunda būdamas tuščias viena puse.
[0012] Kaip, iš dalies, matyti Fig. 1, šoninių klosčių 20 ir 21 vidinė klostės briauna 16 labiau pakreipta i, išilginę vidurinę konteinerio 1 plokštumą 23, negu pridėtos išorinės klosčių briaunos 17, 18 atitinkamos šoninės klostės 20 ir 21. Kiekvienos šoninės klostės 20, 21 įdėjimo gylis padidėja nuo savo pradinio taško 19 ir pasiekia savo maksimalų dydi, prie galinės siūlės 12 viršutinio galo 8, per kuri, tęsiasi abi šoninės klostės 20, 21. Tačiau viršutinio galo 8 zonoje, šoninės klostės 20, 21 suvirintos plokščiai ir neturi įtakos erdvinei užpildyto konteinerio formai, kaip ji matoma Fig. 2. Šoninių klosčių 20, 21 išsilyginimas apribotas konteinerio 1 užpildomąja sritimi ir vyksta slegiant per užpildymo vožtuvą 7 pakraunamam produktui. Kad kartu būtų sukurtas reikalingas paketas, turintis apytikriai nupjautos piramidės formą, klosčių šoninių briaunų 20, 21 įdėjimo gylis zonoje, gretimoje skersinei siūlei 11, turi išmatavimus, apytikriai atitinkančius pusę kryžminio dugno 3 pločio.
[0013] Atraminis užpildyto konteinerio 1 paviršius turi stačiakampi, kontūrą, nustatytą poromis priešingomis viena kitai kryžminio dugno 3 šoninių dugno atvartų 5 viršūnėmis 24. Išoriniai trikampiai festonai 25 susideda, užpildant konteineri, i, atsirandančius šoninius konteinerio paviršius, i, kuriuos, be to, įjungtos ir išlygintos šoninės klostės 20 ir 21 su V forma įeinančiomis į pradinius taškus 19 išorinėmis klosčių briaunomis 17, 18. Užpildymo kamerą užbaigiančios skersinės siūlės 11 ilgis, reikalingas, kad gauti nupjautos piramidės formos konteinerį zonoje ties pradiniais šoninių klosčių taškais 19, būtų trumpesnis negu kryžminio dugno 3 stačiakampio atraminio konteinerio paviršiaus ilgis. Greičiau prizmės ar stačiakampio gretasienio pavidalo forma šioje zonoje susidarys, esant užpildytam konteineriui, tokiu laipsniu, kai skersinės siūlės 11 ilgis priartės prie kryžminio dugno 3 ilgio, atitinkamai jo apibrėžtam atraminiam paviršiui.
[0014] Sudėtos šoninės klostės 20, 21 paketui, esant užpildytam, dėl jų išsilyginimo savo išorinėmis klosčių briaunomis 17 ir 18 savo forma stabilizuotais šoniniais paviršiais tarp priekinės sienelės 13 ir užpakalinės sienelės 14, o atstumas tarp klosčių briaunų 17, 18 gretimame skersinei siūlei 11 plote apibrėžiamas paviršių zona tokiu išsiplėtimu, kaip čia vienoje iš dviejų šoninių klosčių, parodytame pavyzdyje šoninėje klostėje 21. Gali būti numatytas įtaisas 26 su išleidžiama detale 27 biriems produktams pakrauti i, užpildymo kamerą. Paėmimo įtaisas 26, atvaizduotam pavyzdyje, susideda iš iš dalies atskiriamos nuo šoninės klostės 21 medžiagos ir atverčiamo liežuvėlio 28 ir ant vidinės konteinerio pusės šoninės klostės 21 zonoje elastinio plokščio ruošinio, kuris, esant reikalui, atskyrus ir atvertus liežuvėlį 28, išsiima iš užpildymo srities ir tada suformuoja ištraukiamą detalę 27 priklausomai nuo griovelio tipo.
[0015] Atlikimo pavyzdyje, parodytame Fig. 4, apatinis galas 2 konteinerio 1 užpildymui padarytas pradžioje atidarytu. Po užpildymo pro atvirą apatinį galą 2 užpildymo procese apatinis galas 2 užsidaro klostuotu, susuktu arba panašiu dugnu, kad dėl šoninių klosčių 20 ir 21 dugnas netaptų sudėtingesnis. Uždarytas apatinis galas, esant užpildytam konteineriui 1, jį padedant ant plokščio pagrindo sudaro atraminį paviršių dugno plokštumoje, parodytą pozicijoje 22 brūkšnine punktyrine linija. Visur kitur šitas atlikimas sutampa su atlikimu pagal Fig. 1-3, kaip tai pažymėta naudojant vienodus pozicijų numerius atitinkančioms arba sutampančioms detalėms.
1. Maišo arba užvalkalo formos konteineris iš elastinės medžiagos, turintis viršutini, galą ir apatinį galą, o taip pat priekinę sienelę ir užpakalinę sienelę, kurios tuščiame konteineryje plokščiai prigludusios viena prie kitos ir savo šoniniuose kraštuose sujungtos klostuotomis briaunomis, be to, šoniniai kraštai apatinio galo srityje turi lygiagrečiai vienas į kitą orientuotą kryptį, o srityje, besitęsiančioje nuo jo link viršutinio galo, artėjančią vienas prie kito kryptį, besiskiriantis tuo, kad tarp priekinės sienelės (13) ir užpakalinės sienelės (14) jų šoniniuose kraštuose yra po vieną šoninę klostę (20,21), praeinančią per siaurėjančią šoninių kraštų sritį, kurių vidinė briauna (16) yra atitinkamos šoninio krašto-klostės briaunos (15), lygiagrečios šoninių kraštų sričiai, tęsinyje.
2. Konteineris pagal 1 punktą, besiskiriantis tuo, kad šoninių klosčių (20,21) vidinė briauna (16) labiau pakreipta į konteinerio (1) išilginę vidurinę plokštumą (23), negu atitinkamų šoninių klosčių (20,21) išorinės briaunos (17,18).
3. Konteineris pagal 1 arba 2 punktą, besiskiriantis tuo, kad šoninių kraštų siaurėjanti sritis yra nuo viršaus apribota dviem trečdaliais konteinerio (1) aukščio.
4. Konteineris pagal 1-3 punktus, besiskiriantis tuo, kad kiekvienos šoninės klostės (20,21) gylis tolygiai didėja nuo nulio pradiniame taške (19), apribotame apatiniu galu (2), iki dydžio viršutiniame gale (8), be to, šis dydis lygus pusei dugno, susidarančio užpildytame konteineryje (1), plokštumos pločio.
5. Konteineris pagal 1-4 punktus, besiskiriantis tuo, kad viršutinis galas (8), pradedant nuo rankenos (10), atskirtos nuo užpildymo srities skersine siūle (11) yra pratęstas per šonines klostes- ( 20, 21).
- ( 20, 21).6. Konteineris pagal 1-5 punktus, besiskiriantis tuo, kad jo apatini, galą (2) sudaro kryžminis dugnas (3), o šoninių klosčių (20,21) gylis, gretimoje su viršutiniu galu (8) srityje apytikriai lygus pusei kryžminio dugno (3) pločio.
7. Konteineris pagal 6 punktą, besiskiriantis tuo, kad šoninių klosčių (20,21) pradinis taškas (19) , yra atitinkamu atstumu nuo konteinerio (1) dugno plokštumos (25), kuris apytikriai lygus kryžminio dugno (3) pločiui.
8. Konteineris pagal 6 arba 7 punktą, besiskiriantis tuo, kad kryžminiame dugne (3) įtaisytas vožtuvas (7) konteinerio (1) užpildymui per apatini, galą (2) .
9. Konteineris pagal 1-5 punktus, besiskiriantis tuo, kad jo apatinis galas (2) padarytas pradžioje atidarytu, kad galima būtų užpildyti konteineri, (1), o po užpildymo uždaromas suvyniojant, klostėmis ar panašiu dugno užtaisymo būdu.
10.Konteineris pagal 1-9 punktus, besiskiriantis tuo, kad viena (21) iš dviejų šoninių klosčių (20,21), gretimoje su viršutiniu galu (8) srityje, turi įtaisą (26) produkto, esančio konteinerio viduje, paėmimui.
11.Konteineris pagal 10 punktą, besiskiriantis tuo, kad produkto paėmimo įtaisas (26) padarytas iš iš dalies atskiriamos šoninės klostės (21) medžiagos ir atlenkiamo į viršų liežuvėlio (28) ir vidinėje konteinerio (1) pusėje šoninės klostės (21) srityje padaryto plokščio iškirpimo su iš konteinerio ertmės ištraukiamomis žiotimis (27).
