[LT] Šis išradimas aprašo medžiagos užnešimą pasikartojančiais šablonais ant judančio pagrindo, būtent popieriaus, būdą ir įrenginį. Šis judantis pagrindas (2) praeina pro aplikatorių (8), kuriame angos, skirtos iškrauti medžiagą ant judančio pagrindo, juda išilgai kelio, kertančio judančio pagrindo judėjimo kelią tam tikru kampu. Angos turi būti suformuotos ant begalinės juostos (9) apatinio skersinio (28), iš kurio sudarytos medžiagos konteinerio (23) grindys. Šablonai pagal pasiūlytą išradimą, gali būti keičiami, keičiant aparato veikimo parametrus.
[EN]
[0001] Išradimas skiriamas medžiagos užnešimo ant popieriaus pagal pasikartojančius šablonus būdui ir įrenginiui. Išsamiau šis išradimas apibūdina pasikartojančio poveikio šablono bekontaktinio pernešimo nuo prietaiso ant popieriaus būdą ir įrenginį jam įgyvendinti.
[0002] Popieriaus gamyboje gerai žinoma, kad pageidautina turėti galimybę pakeisti arba išplėsti popieriaus charakteristikas. Pavyzdžiui, cigarečių gamintojai pripažįsta, kad yra naudinga pridėti į popierių aromatų arba degimo kontrolės priedų. Kitas dar naujesnis pritaikymas buvo panaudotas koncernuose, perdirban-čiuose rūkomąjį popierių taip, kad rūkymo produktai, įeinantys į perdirbtą popierių sumažina degimo greitį, kai rūkant jie yra rūkančiojo nenukratomi, bet tuo pačiu juntami normalus skonis ir degimas, kai rūkantysis nukrato sudegusias medžiagas normaliais intervalais.
[0003] Cigarečių popierius turi degimo charakteristikas, įskaitant degimo greitį ir pastovią degimo galimybę. Yra žinoma, kad degimo charakteristikos gali būti pakeistos, pridedant užpildų į popierių, dangų arba priedų.
[0004] JAV patento paraiškos Nr. 07/614,620 aprašyme yra daug šių metodų aprašymų, taip pat atskleista įvairaus bazinio svorio nesluoksniuoto popieriaus savybių ir siūloma kaip šio popieriaus degimo greičio kontrolė gali būti ekonomiškai pasiekiama masinės gamybos prietaisais. Kintamas bazinis svoris pasiekiamas popieriaus gamybos metu, užnešant ant judančio popieriaus rulono suspensijos juostas pagal šabloną, paliekant popieriaus zonas tarp šablonų nepakeistas. Papildoma suspensija padidina bazinį popieriaus svorį paveiktose dalyse ir, kai popierius panaudojamas rūkymo produktuose, jis tose dalyse turi sumažintą degimo greiti,. Nors žinoma daug būdų kaip paveikti popierių medžiaga pagal šabloną, šių būdų ribotumas padaro juos mažiau efektyviais, negu keičiant pagal šabloną rūkomojo popieriaus bazini svorį.
[0005] Pavyzdžiui, popieriaus rulonų padengimui arba antspaudavimui buvo sukurta daug prietaisų. Tai apima padengimo ant juostinių, ruloninių presus, šilko rūšia-vimo, trafaretavimo būdus. JAV Bogardy patente Nr. 4,968,534 aprašomas trafaretavimo prietaisas, kur nepertraukiamas trafaretas sukimba su popieriaus rulonu pernešimo procedūros metu. Prietaisas turi paruošiamąjį žingsnį, kur kad palengvėtų poveikio procedūra nuo popieriaus rulono pro šablono trafaretą prieš pernešimo žingsnį, pašalinamas oras. Įrenginio pernešamas šablonas gali būti keičiamas, keičiant naudojamą trafaretą.
[0006] JAV Bogarty patente Nr. 4,968,535 pateiktas tipinis prietaisas iš daugelio kitų gerai žinomų poveikio įrengimų, kur prietaisas kontaktuoja su popieriaus rulonu užnešimo proceso metu. Šie gerai žinomi įrengimai gali būti naudojami tik tais popieriaus gamybos proceso momentais, kai popierius yra pakankamai stabilus, kad atlaikytų kontaktą. Tai riboja šių įrenginių panaudojimą, nes įrengimai negali būti įmontuoti į popieriaus gamybos mašinas ankstyvose popieriaus gamybos stadijose.
[0007] Trafaretavimas ir kiti anksčiau žinomi būdai pagrindinai perkelia iš anksto pasirinktą šabloną ant paveikiamo produkto. Vienintelis būdas pakeisti šabloną yra pakeisti įrenginio šablono formavimo elementą. Kitais žodžiais tariant, nėra lengva keisti šabloną, kaip, pvz., tiktai keičiant darbo parametrus. Ta savybė riboja šių įrenginių naudojimą masinėje gamyboje, kur pageidaujama gaminamam popieriui naudoti keletą šablonų.
[0008] Kita, anksčiau minėto prietaiso, aprašyto Bogardy JAV patente Nr. 4,968,534, charakteristika yra ta, kad pernešamos medžiagos kiekis negali būti žymiai keičiamas. Tuo metu, kai prietaisas kontaktuoja su rulonu, kad būtų užneštas žymus medžiagos kiekis turi būti medžiagos skverbimąsi į popieriaus ruloną aplikavimo procedūros metu. Reikalingas skverbimasis negalimas ir yra priklausomas nuo kombinuotų popieriaus charakteristikų bei veikiančių medžiagų, dėl to poveikio rezultatas yra mažesnis negu optimalus.
[0009] Ypatingas tokio įrenginio, kaip aprašyta Bogardy JAV patente Nr. 4,968,534, trūkumas yra tas, kad trafaretavimo įrenginys su šablonu skirtu palyginti artimai išdėstytų siaurų juostų ant rūkomojo popieriaus užnešimui, sulanksto trafaretą ir gaunamas nevienodas šablonas, kai naudojama tokio dydžio popieriaus gaminimo mašinose, kaip rūkomasis popierius.
[0010] Paskutinė anksčiau žinomo įrenginio charakteristika yra ta, kad reikiamam slėgimui palaikyti, veikiančios medžiagos gaudiklis yra talpinamas aukščiau trafareto. Sprendimas daugiausia reikalauja, kad gaudyklės medžia-ga cirkuliuotų į rezervuarą. Pastovus nepanaudotos medžiagos cirkuliavimas gali užteršti veikiančią medžiagą.
[0011] Būtų pageidautina sukurti būdą, skirtą paveikti popieriaus ruloną ir šio būdo realizavimo įrenginį, kurį galima būtų lengvai panaudoti šiuolaikinėse popieriaus gamybos mašinose.
[0012] Būtų pageidautina sukurti būdą, skirtą paveikti popieriaus ruloną, nekontaktuojant popieriui ir prietaisui, ir šio būdo realizavimo įrenginį.
[0013] Būtų pageidautina sukurti būdą, skirtą paveikti popieriaus ruloną pagal šablonus, kur pernešamas šablonas gali būti keičiamas, keičiant mašinos veikimo parametrus, ir šio būdo realizavimo įrenginį.
[0014] Būtų pageidautina sukurti būdą, skirtą paveikti popieriaus ruloną, kur pernešamas šablonas gali būti pakeistas, keičiant prietaiso šablono formavimo elementus ir šio būdo realizavimo įrenginį.
[0015] Būtų pageidautina sukurti būdą, skirtą paveikti popieriaus ruloną, kur pernešamos medžiagos kiekis gali būti žymiai keičiamas ir šio būdo realizavimo įrenginį.
[0016] Būtų pageidautina sukurti būdą, skirtą paveikti judančio popieriaus ruloną ir jo realizavimo įrenginį, popieriaus rulono poveikiui pagal vienodus šablonus.
[0017] Būtų pageidautina sukurti būdą, skirtą paveikti judančio popieriaus ruloną, medžiagos pernešimui ant judančio popieriaus rulono, kur pernešamos medžiagos kiekis gali būti tiksliai matuojamas, išvengiant veikiančios medžiagos cirkuliacijos ir šio būdo realizavimo įrenginį.
[0018] Būtų papildomai pageidautina sukurti būdą, skirtą paveikti popieriaus ruloną ir šio būdo realizavimo įrenginį, cheminio poveikio pernešimui ant rūkomojo popieriaus taip, kad degimo greičio kontrolė būtų ekonomiškai pasiekta su masinės produkcijos prietaisais.
[0019] Šio išradimo tikslas yra sukurti tvirtą judanti, angos aplikatorių, kuris gali būti nebrangiai pagamintas ir lengvai įrengtas popieriaus gamybos mašinose įvairiose popieriaus gamybos proceso stadijose.
[0020] Kitas šio išradimo tikslas yra numatyti judantį angos aplikatorių, kuris nekontaktuodamas su judančiu popieriaus rulonu, perneštų medžiagą pagal šabloną ant popieriaus rulono.
[0021] Kitas šio išradimo tikslas yra numatyti popieriaus rulono poveikio būdą, kur šablonas, užnešamas ant rulono, gali būti keičiamas, keičiant mašinos veikimo parametrus.
[0022] Kitas šio išradimo tikslas yra numatyti judantį angos aplikatorių, kuriame medžiagos, pernešamos ant popieriaus, rulono kiekis gali būti žymiai keičiamas.
[0023] Kitas šio išradimo objektas yra numatyti aplikavimo būdą, kur didelis rulono plotas yra veikiamas medžiagos pagal vienodus šablonus nepertraukiamu būdu ir dideliais greičiais.
[0024] Kitas šio išradimo tikslas yra numatyti aplikavimo būdą, kur pernešamos medžiagos kiekis gali būti tiksliai matuojamas.
[0025] Trumpai aprašant, išradimas apima medžiagos užnešimą ant popieriaus būdą pagal pasikartojantį šabloną ir jo realizavimo įrenginį, skirtą popieriaus charakteristikų pakeitimui. Nors pateiktas pavyzdys aprašo išradimo panaudojimą popieriaus gamyboje su kintamomis degimo charakteristikomis, tikimasi, kad išradimo pagalba galima pernešti daug skirtingų medžiagų, norint gauti skirtingas popieriaus charakteristikas. Pavyzdžiui, pritaikius išradimą, galima užnešti medžiagų mišinius, kurie aptinkami elektromagnetiniu būdu, tai leidžia pagamintą popierių naudoti apsauginėse situacijose. Išradimas gali taip pat būti panaudotas dažų, rašalo arba kvapiųjų medžiagų užnešimui. Taip pat numatoma, kad išradimas gali veikti ne tik popierių.
[0026] Būdui įgyvendinti naudojamas judantis angos aplikatorius, sumontuotas popieriaus gaminimo mašinoje tiesiai virš Fourdriner vielinio tinklo ir veleno. Aplikatorius sudarytas iš nepertraukiamos plieninės juostos, sumontuotos ant variklio varomų skridinių. Juostos žemutinio skersinio judėjimas formuoja uždaros ertmės pagrindą. Angos juostos centrinėje linijoje turi ryšį su ertme. Juostos apatinio skersinio plokštuma yra lygiagreti rulono plokštumai, o juostos judėjimo kryptis nukreipta kampu i, popieriaus rulono judėjimo krypti,. Operacijos metu suspensija yra nepertraukiamai paduodama i, uždarą ertmę ir juostos judėjimas skersai popieriaus rulono sudaro lygiagrečias pernešamos suspensijos juostas, kai suspensija praeina iš ertmės per kiaurymes ant popieriaus rulono. Santykinis pernešamų ant popieriaus rulono juostų kampas popieriaus rulono atžvilgiu ir atstumas tarp jų gali būti lengvai keičiamas, keičiant santykini, kampą ir juostos bei popieriaus rulono greiti,, nekeičiant juostos, kaip anksčiau žinomuose įrenginiuose. Juostų storis gali būti keičiamas, keičiant suspensijos slėgimą, nekeičiant šablono juostos, kaip anksčiau žinomuose įrenginiuose.
[0027] Alternatyviame išradimo realizavime, pagaminto, sauso popieriaus poveikiui judantis angos aplikatorius gali būti įmontuotas į mašiną. Šis realizavimas apima džiovinimo būdus užneštų ant popieriaus rulono juostų džiovinimo palengvinimui.
[0028] Kitame išradimo realizavime prietaiso šablono formavimo elementas turi angos šablonus bet kokio kintamo dydžio ir atstumų tarp juostų, tokių, kad šablonas turi skirtingų dydžių juostų arba atstumų tarp jų pasikartojančią seką.
[0029] Šio išradimo objektai ir pranašumai bus detaliai aprašyti kartu su brėžiniais, kurie yra:
[0030] Fig. 1 - perspektyvinis popierius gamybos mašinos vaizdas. Fig. 2 - vertikalus pjūvis pagal liniją 2-2 Fig. 1. Fig. 3 - judančios angos ertmės bloko perspektyvinio vaizdo fragmentas. Fig. 4 - perspektyvinis alternatyvaus išradimo realizavimo vaizdas. Fig. 5 - schematinis alternatyvaus išradimo realizavimo vaizdas. Fig. 6 - schematinis alternatyvaus išradimo įdiegimo vaizdas.
[0031] Šis išradimas nusako popieriaus charakteristikų keitimo būdą ir jo realizavimo įrenginį, paveikiant popierių gamybos arba po jos metu. Šio išradimo pagalba gali būti gauta daug įvairių popieriaus charakteristikų. Pvz., gali būti perneštos medžiagos, kurios suteikia popieriui būdingas charakeristikas ir yra nustatomos elektromagnetiniais prietaisais. Rašalai, dažai arba kvepalai taip pat gali būti pernešti panaudojus šį išradimą. Išradimas gali būti panaudotas pernešti kvapų generavimo šabloną arba elektros laidininko, varžos
[0032] arba izoliatoriaus šabloną, kaip tai aprašyta JAV patente Nr. 5,060,671. Papildomai išradimo pagalba galima paveikti ne tik popierių bet ir kitokias medžiagas. Nors pirmas pateiktas šio išradimo realizavimas yra panaudotas rūkomojo popieriaus poveikiui, tačiau jis gali būti pritaikytas daug kur kitur.
[0033] Pirmas šio išradimo panaudojimas yra rūkomojo popieriaus bazinio svorio keitimui pasirinktose dalyse taip, kad šiose dalyse keistųsi degimo greičio charakteristikos. Čia naudojamos sąvokos "pagrindinis rulonas" reiškia nepaveikta popieriaus dalis, o "skersinės zonos" yra dalys su padidintu baziniu svoriu skersai popieriaus judėjimo krypties. Šios "skersinės zonos" gaunamos užnešant suspensijos juostas pagal šabloną. Bazinio svorio padidinimas gali būti pasiektas didinant stori, arba didinant tankumą, arba abu kartu. Bazinio svorio padidinimas gaunamas popieriaus gamybos mašinoje patalpinus ant esančios popieriaus masės papildomų medžiagų, tokių kaip antrą kiekį celiuliozės masės arba užpildančios medžiagos. Kai kurie papildomų medžiagų pavyzdžiai yra gerai išvalyta celiuliozės masė, didelio paviršiaus ploto celiuliozės pluoštas toks kaip celulonas, mikrokristalinė celiuliozė tokia, kaip Avicelis arba gerai išvalytos masės mišinys ir kalcio karbonatas. Gali būti panaudotos ir netirpios medžiagos, tokios, kaip amilopektinas arba tam tikru būdu modifikuotos celiuliozės.
[0034] Minėtu būdu padarytas skersinės zonos turi didesni, bazini, svori, negu pagrindinis rulonas. Kai siūlomu būdu pagamintas popierius panaudojamas rūkymo produktuose, rūkymo produktai turi kintamas degimo greičio charakteristikas. Pavyzdžiui, skersinėse zonose rūkymo produktų degimo greitis yra sumažintas. Zonos su padidintu baziniu svoriu turi sumažintą akytumą. Deguonies skverbimosi pro popierių tose vietose greitis yra mažesnis, o tai lėtina rūkymo produktų degimą.
[0035] Skersinių zonų matmenys taip pat veikia popieriaus degimo charakeristikas, o tuo pačiu ir rūkymo produktus. Skersinių zonų plotis taip pat veikia degimo greitį, kuo didesni atstumai tarp skersinių zonų, tuo greičiau rūkymo produktas, padarytas iš šio popieriaus, dega.
[0036] Pasiūlytame išradime aprašytas skystos masės užnešimo pagal šabloną suformuojant skersines zonas būdas ir įrenginys. Šis išradimas leidžia keisti šabloną, keičiant mašinos veikimo parametrus, tuo būdu keičiant atstumus ir ploti, tarp skersinių zonų, sudarančių šabloną. Tai leidžia ta pačia mašina pagaminti popierių su skirtingomis degimo greičio charakteristikomis. Šio išradimo šablono formavimo elementas gali būti pakeistas. Tai leidžia prietaisu pernešti šablonus, susidedančius iš įvairaus pločio juostų ir atstumų tarp jų-

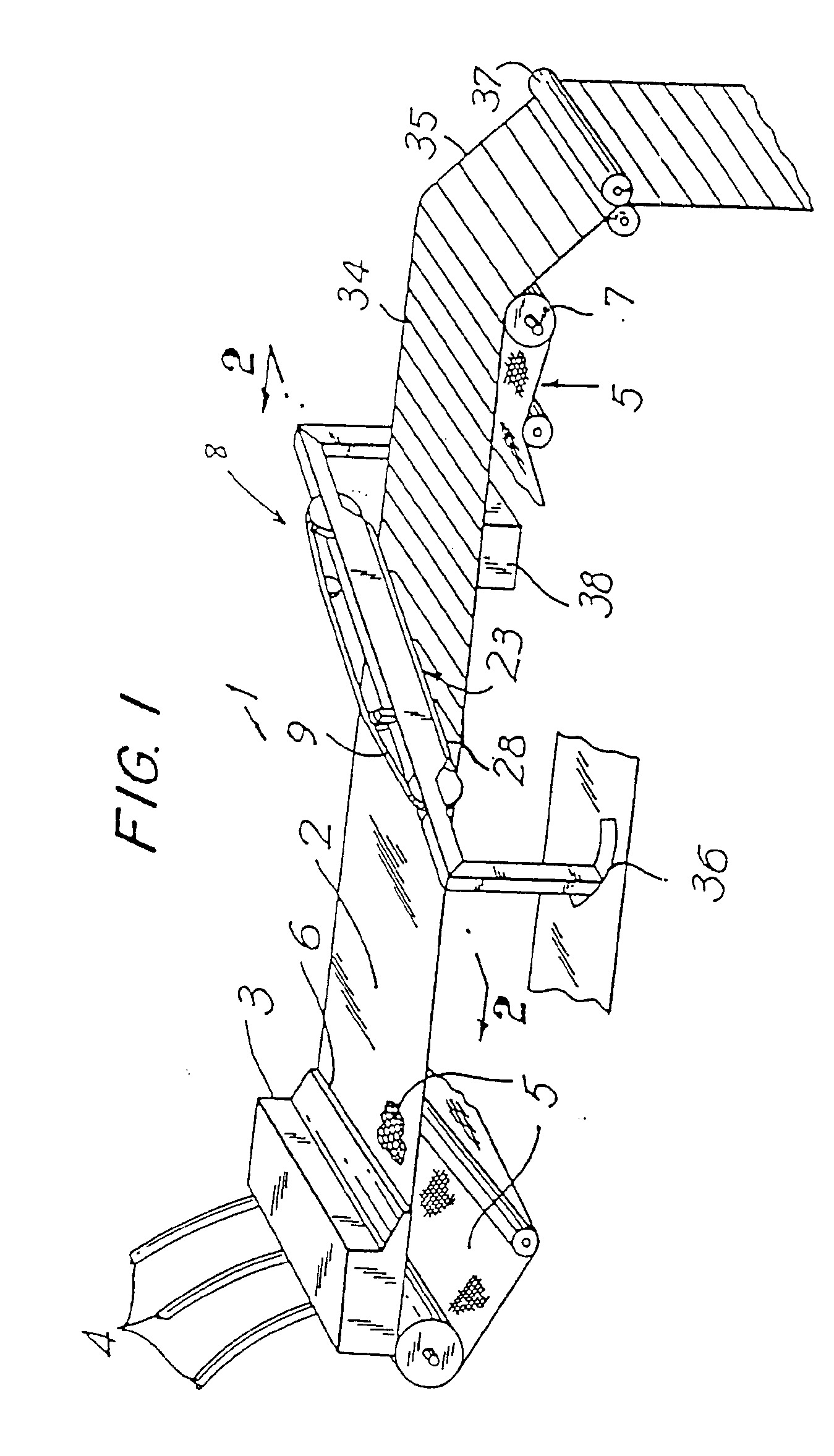

[0037] Pirmas pasiūlyto būdo realizavimo prietaisas pavaizduotas Fig. 1, kur popieriaus masės formavimo zona yra įprastoje Fourdnerio popieriaus gaminimo mašinoje 1, pritaikytoje gaminti nenutrūkstamą popieriaus juostą 2. Viršutinėje dėžėje 3 yra tam tikras kiekis celiuliozės masės, kuri yra paduodama į ją per daugybę vamzdelių 4, kurie susisiekia su masės šaltiniu (neparodyta). Paprastas masės šaltinis yra masės laikymo rezervuaras, kuris neparodytas.
[0038] Tiesiai po viršutine dėže 3 yra begalinis formuojantis vielinis tinklas 5. Dėžės 3 žemutinėje dalyje gretimai su vieliniu tinklu 5 yra išleidžiamasis plyšys 6, kuris leidžia masei tekėti iš -viršutinės dėžės per plyšį 6 ant viršutinio vielinio tinklo 5 paviršiaus, kad suformuotų popieriaus juostą 2. Išleidžiamas plyšys 6 yra paprastai vertikali kiaurymė, reguliuojanti masės, kuri teka iš dėžės 3, kieki,. Plyšio 6 ilgis atitinka pilnai popieriaus juostos 2 ploti,. Viršutinė vielinio tinklo 5 dalis yra pritaikyta judėti tiesiai link veleno 7 ir toliau pro plyšį 6. Kryptis nuo viršutinės dėžės 3 link veleno 7 yra pasrovinė kryptis. Kai popieriaus juosta jau suformuota, ji praeina po šio išradimo aparatu, t.y. judančios angos aplikatoriumi 8, kuris užneša papildomą medžiagą ant popieriaus juostos 2. Ši medžiaga formuoja skersines zonas, kurios sudaro aplikavimo šabloną. Iš Fig. 1 matyti, kad judančios angos aplikatorius 8 procedūros metu nekontaktuoja su popieriaus juosta 2.

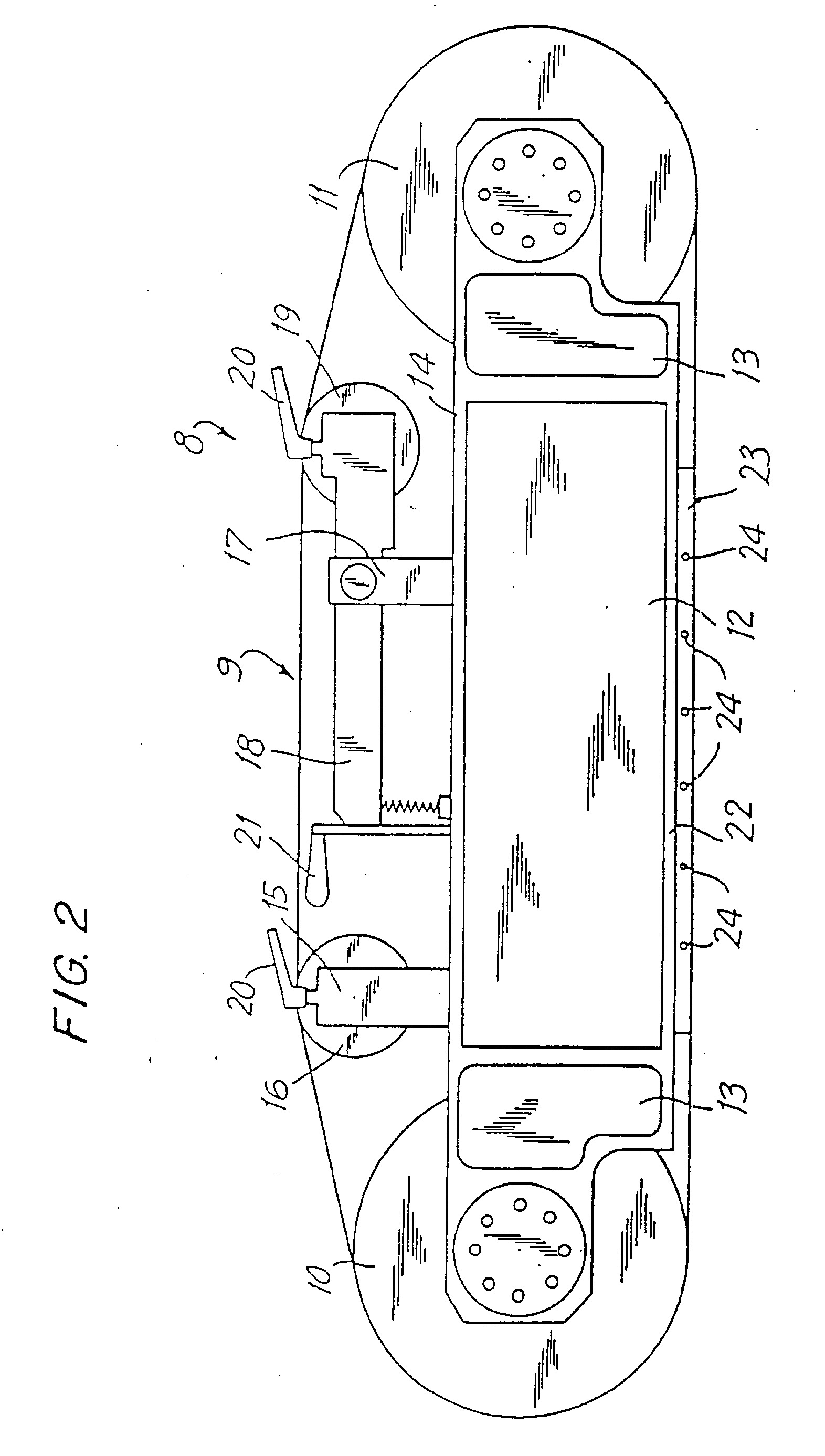

[0039] Kaip parodyta Fig. 2, judančios angos aplikatorius 8 susideda iš nenutrūkstamo judančios juostos 9, kuri pagaminta iš plieno. Nenutrūkstama judanti juosta 9 yra sumontuota ant pagrindinio varančio veleno 10 ir pagrindinio tuščiaeigio veleno 11. Pagrindinis varantysis velenas gali būti varomas bet kokiomis galimomis priemonėmis (neparodyta).
[0040] Judančios angos aplikatorius 8 turi pagrindini, rėmą 12, kuris sudarytas iš dvigubos sijos. Pagrindinis rėmas 12 gali būti pagamintas iš lieto aliuminio. Prie abiejų rėmo galų pritvirtinti kronšteinai 13. Šie kronšteinai laiko pagrindinį tuščiaeigį veleną 11 ir pagrindini, varantįjį veleną 10.
[0041] Pagrindinis rėmas 12 turi viršutinį flanšą 14. Viršutinis flanšas 14 laiko fiksuoto tuščiaeigio veleno kronšteiną 15. Fiksuotas tuščiaeigis velenas 16 sumontuotas ant fiksuoto tuščiaeigio veleno kronšteino 15. Taip pat ant viršutinio flanšo 14 sumontuotas įtempimo ašies kronšteinas 17. Įtempimo kronšteinas 18 yra tampriai sumontuotas ant įtempimo ašies kronšteino 17. Įtempimo velenas 19 sumontuotas ant įtempimo kronšteino 18. Įtempimo veleno 19 ir fiksuoto tuščiaeigio veleno 16 ašys gali būti sureguliuotos rankenomis 20. Šis reguliavimas reikalingas, kad būtų galima nukreipti nenutrūkstamą judančią juostą 9. Suvirintos plieninės juostos turi tendenciją nukrypti i, vieną ar kitą šoną. Fiksuoto tuščiaeigio veleno 16 ir įtempimo veleno 19 ašių reguliavimas rankenų 2 0 pagalba užtikrina judančios juostos 9 judėjimo teisingumą. Įtempimo kronšteinas 18 taip pat sukasi ant įtempimo ašies kronšteino 17. Tai reguliuojama rankena 21. Reguliavimas rankena 21 keičia nenutrūkstamos juostos 9 įtempimą, tuo sumažindamas juostos praslydimą. Rankena 21 taip pat atleidžia įtempimą, kad galima būtų pakeisti nenutrūkstamą judančią juostą 9.
[0042] Ant pagrindo 12 apatinio flanšo 22 sumontuotas ertmės bloko mazgas 23. Ertmės bloko mazgas 23 pripildytas skystos masės, kuri užnešama ant popieriaus juostos aplikavimo procedūros metu. Masė yra tiekiama suspaudžiant iš masės tiekimo šaltinio (neparodytas) per daugybę įėjimų 24 į ertmės bloko mazgą 23.

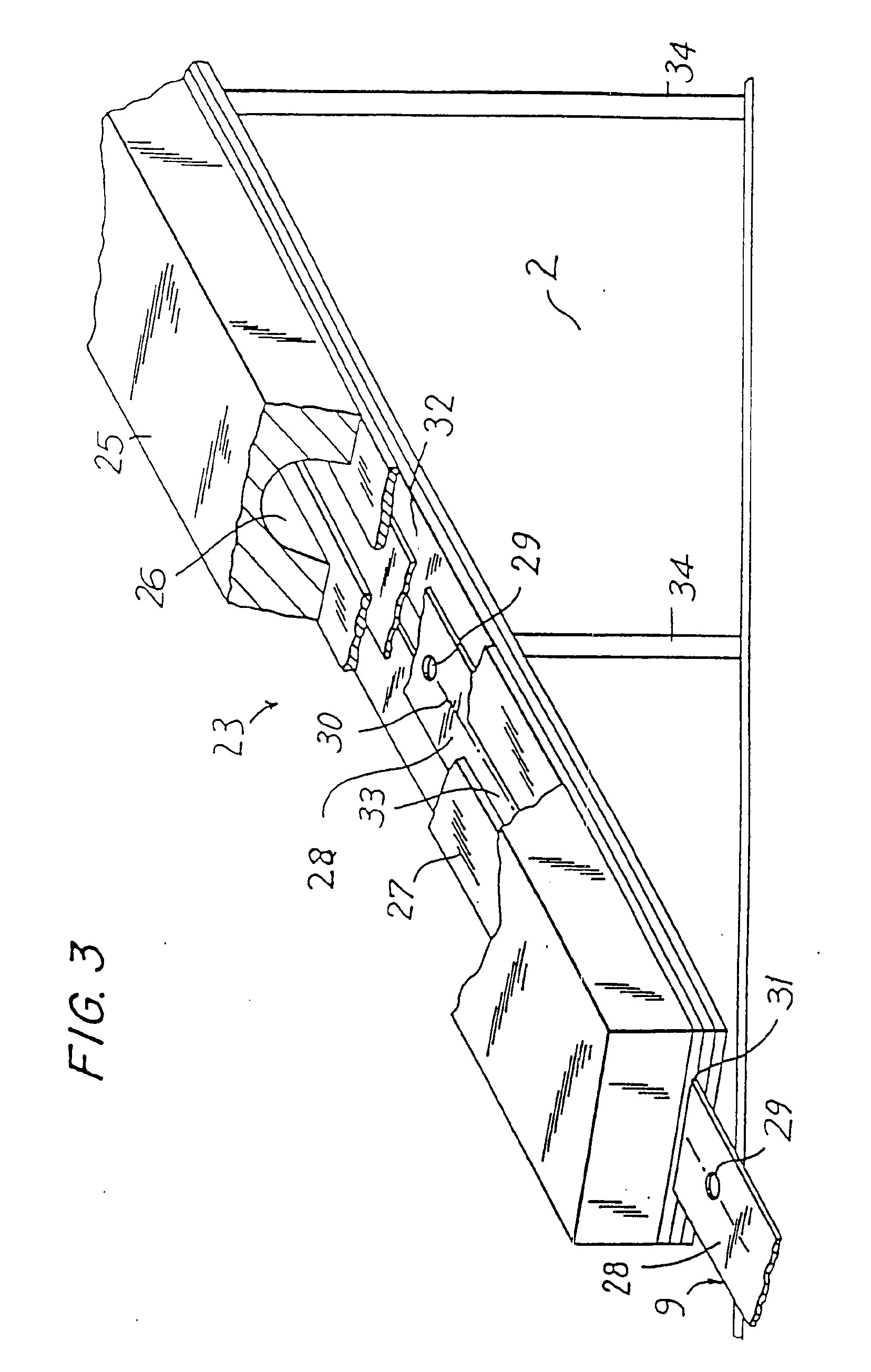

[0043] Ertmės bloko mazgo 23 detalės parodytos Fig. 3. Ertmės bloko mazgas 23 turi ertmės bloką 25, kuris uždengia vidinę ertmę 26 penkiose pusėse. Ertmės blokas 25 neuždengia ertmės 26 apačios. Ekranas 27 ir dalis apatinio skersinio 28 nenutrūkstamos judančios juostos 9 uždengia ertmės 26 apačią. Nenutrūkstama judanti juosta 9 turi daugybę angų 29, išdėstytų išilgai jos centro linijos 30. Šios angos 29 turi ryšį su ertme 26 per nenutrūkstamos judančios juostos 9 apatinio skersinio 28 dalį. Nenutūkstama judanti juosta 9 praeina pro išpjovą 31, suformuota iš ekrano 27 ir ertmės dugno 32. Kad anga 29 nenutrūkstamoje judančioje juostoje 9 kontaktuotų su ertme 26, skydas turi išpjovą 33, išpjautą išilgai jos centro linijos. Ši išpjova 33 leidžia angoms 29 nenutrūkstamoje judančioje juostoje 9 kontaktuoti su ertme 26, minimizuojant skystos masės kieki, ertmėje 26, kuri kontaktuoja su nenutūkstama judančia juosta 9. Tai reikalinga todėl, nes kitaip neekranuota nenutrūkstama judanti juosta turėtų dideli, skystos masės pumpavimo efektą. Šis pumpavimo efektas nurodo skystos masės išsidėstymą ertmėje pagal nenutrūkstamos judančios juostos judėjimo krypti,. Jeigu tas efektas nebūtų minimizuotas, naudojant ekraną, aplikavimo šablonas būtų mažiau vienodas.
[0044] Kada nenutrūkstamoje judančioje juostoje 9 angos 29 kontaktuoja su ertme 26, esančia ertmės bloko mazge 23, per apatini, nepertraukiamos judančios juostos 9 skersini, 28, tuomet skysta masė, kuri buvo patiekta i, ertmės bloko mazgą 23, yra išspaudžiama per angas 29 ant popieriaus juostos 2. Kiekvienos angos 29 judėjimas skersai popieriaus juostos 2 sudaro juostas 34, užnešamas ant popieriaus juostos 2. Šios juostos 34 sudaro aplikavimo šablono skersines zonas.
[0045] Grįžtant prie Fig. 1, aplikavimo šablonas 35, suformuotas ant judančios popieriaus juostos, susideda iš serijos juostų 34 su lygiais atstumais tarp jų, kiekviena juosta 34 yra lygaus pločio ir kiekviena juosta statmena popieriaus juostos judėjimui. Judančios angos aplikatorius 8 yra sumontuotas taip, kad nenutrūkstamos judančios juostos 9 apatinio skersinio 28 kryptis yra kampu i, popieriaus juostos 2 judėjimo krypti,. Tam, kad sukurti juostas 34, statmenas popieriaus judėjimo krypčiai, nenutrūkstamos judančios juostos 9 apatinis skersinis 28 turi turėti greičio komponentę, popieriaus juostos 2 judėjimo kryptimi, lygią popieriaus juostos 2 judėjimo greičiui.
[0046] Juostų, užnešamų ant judančios popieriaus masės, orientacija, atžvilgiu judančios popieriaus masės, gali būti keičiama. Pavyzdžiui, jeigu reikia, kad bangos būtų kampu i popieriaus judėjimo krypti, vietoj statmenos, tai gali būti lengvai pasiekta, keičiant nenutrūkstamos judančios juostos 9 greičio komponentės reikšmę atžvilgiu popieriaus masės 2 judėjimo ir popieriaus masės judėjimo greitį. Kol jie yra lygūs, juostos 34 bus statmenos popieriaus juostos judėjimui. Jeigu yra įvedamas skirtumas, tada juostos 34 bus kampu juostos judėjimui.
[0047] Viena šio išradimo ypatybė yra, kad atstumas tarp juostų gali būti keičiamas, nekeičiant aparato šablono formavimo elementų. Šiame išradime tai pasiekiama, keičiant nenutrūkstamos judančios juostos 9 apatinio skersinio 28 kampą, palaikant nenutrūkstamos judančios juostos 9 greičio komponentę popieriaus judėjimo kryptimi, lygia popieriaus judėjimo greičiui. Tai užtikrins juostos 34 statmenumą popieriaus judėjimo krypčiai. Šis kampo keitimas pasiekiamas, keičiant ašį 36.
[0048] Kita šio išradimo ypatybė yra tai, kad juostų plotis gali būti padidinamas, didinant aplikavimo medžiagos spaudimą. Tai pasiekiama, didinant skystos masės, paduodamos į ertmės bloko mazgą 23, slėgimą.
[0049] Papildoma šio išradimo ypatybė yra tai, kad galima lengvai didinti medžiagos kiekį kiekvienoje atskiroje juostoje, mažinant nenutrūkstamos judančios juostos 9 judėjimo greičio komponentę. Kad išlaikytų šablonų statmenumą, popieriaus masės judėjimo greitis turi būti sumažintas.
[0050] Po to, kai judančios angos aplikatorius 8 užneša šabloną 35 ant judančios popieriaus masės 2, popieriaus judėjimas tęsiasi toliau.. Kai vielos tinklas 5 pradeda judėti žemyn apie veleną 7 ir atgal link viršutinės dėžės 3, popieriaus masė 2 paduodama nuo vielos tinklo 5 i, daugybę spaudimo velenų 37 po to į popieriaus gaminimo mašinos džiovinimo sekciją (neparodyta). Kai popieriaus masė pasiekia žemutinę kryptį, vandens perteklius yra praleidžiamas per vielos tinklą 5. Vaakumas 38 yra paduodamas iš apatinės vielinio tinklo 5 pusės, kad padėtų pašalinti vandeni, nuo popieriaus masės 2 . Velenas 7 turi būti pritaikytas praleisti vakumą pro vielos tinklą 5, kad pašalinti papildomą vandeni,.

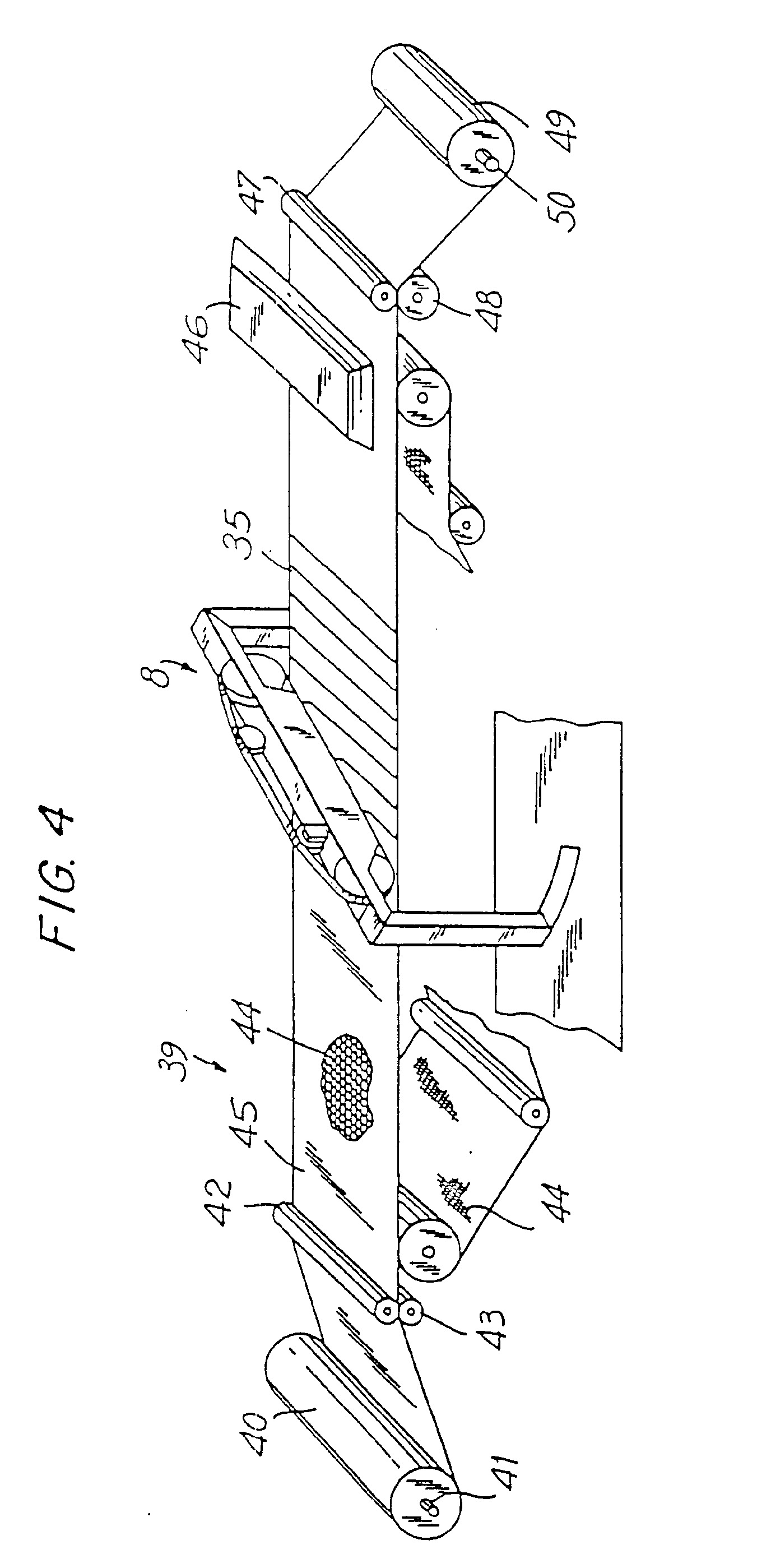

[0051] Alternatyvus išradimo realizavimas, parodytas Fig. 4, judančios angos aplikatorius 8 įmontuotas i, mašiną 39, kad paveiktų popierių, kai jis jau pagamintas. Mašina turi pagaminto popieriaus ruloną 40, sumontuotą^ ant padavimo veleno 41. Popierius iš rulono 40 paduodamas tarp viršutinės 42 ir apatinės 43 kreipiančiųjų, ant nenutrūkstamo judančio tinklelio 44. Nenutrūkstamas judantis tinklelis gali būti nereikalingas priklausomai nuo popieriaus tvirtumo. Judančios kiaurymės aplikatorius 8 yra sumontuotas virš nenutrūkstamo judančio tinklelio 44, kuris paduoda popierių 45. Po to, kai aplikavimo šablonas 35 buvo užneštas ant popieriaus 45 judančios angos aplikatoriumi 8, popierius juda link džiovinimo priemonių 46. Gali būti panaudotos keletas džiovinimo priemonių, įskaitant veltinio absorbciją, kaitinimo cilindrus, infraraudoną j i, džiovinimą. Po to, kai aplikavimo šablonas 35 džiovinimo priemonėmis 46 yra išdžiovintas, popierius juda tarp galinių viršutinės 47 ir apatinės 48 kreipiančiųjų. Tada popierius 45 yra užvyniojamas ant rulono 49, sumontuoto ant sukimosi ašies 50.
[0052] Kitais išradimo realizavimo atvejais pageidautina užnešti skirtingo pločio ir skirtingu atstumu medžiagos juostas. Tai- gali būti atlikta popieriaus gamybos metu ir kai popierius jau pagamintas. Kaip tai padaroma parodyta Fig. 5 ir Fig. 6.

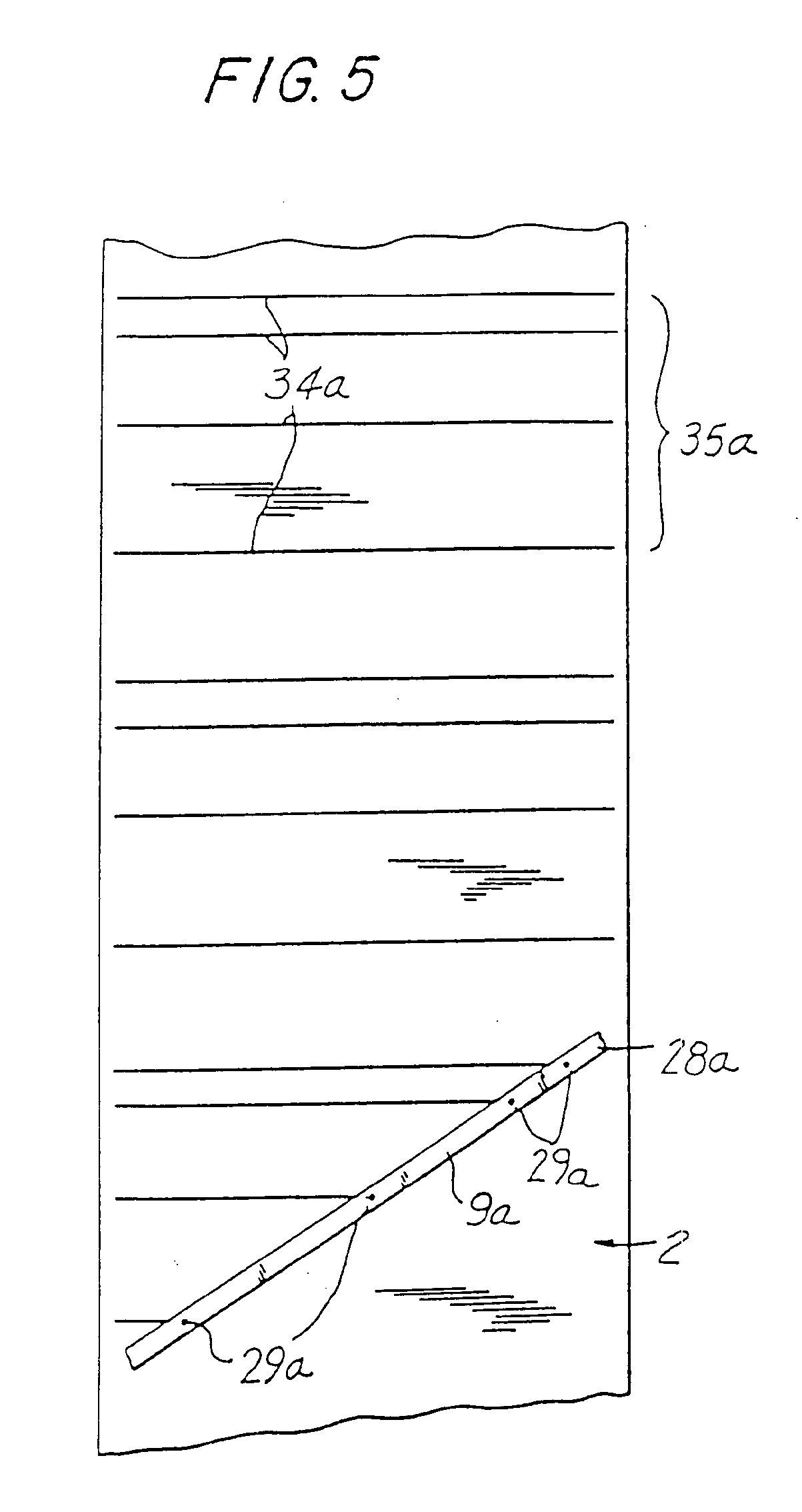

[0053] Fig. 5 nenutrūkstamos judančios juostos 9a apatinis skersinis 28a yra parodytas schematiškai iš viršaus. 'Nenutrūkstama judanti juosta 9 iš pirmo pateikto išradimo realizavimo su jos vienodomis ir vienodų atstumų angomis buvo pakeista į nenutrūkstamą judančią juostą 9a, turinčią vienodo dydžio bet skirtingų atstumų angas 29a, atstumai pasikartoja nuosekliai. Šiame realizavimo atvejuje nenutrūkstamos judančios juostos apatinio skersinio 28a greičio komponentė popieriaus masės 2 judėjimo kryptimi yra tokia, kaip judančios popieriaus masės 2 greitis, todėl juostos 34a, sudarančios aplikavimo šabloną 35a, yra statmenos popieriaus masės 2 judėjimo krypčiai.
[0054] Kaip parodyta Fig. 5, tarpų kitimas tarp nenutrūkstamos judančios juostos 9a angų 29a pasikartoja aplikavimo šablone 35a, kuris susideda iš juostų 34a su kintamais tarpais, kurie nenuosekliai pasikartoja. Kadangi nenutrūkstama judanti juosta 9a yra sumontuota kampu popieriaus judėjimą, tikri atstumai tarp juostų yra mažesni negu atstumai tarp angų 2 9a.

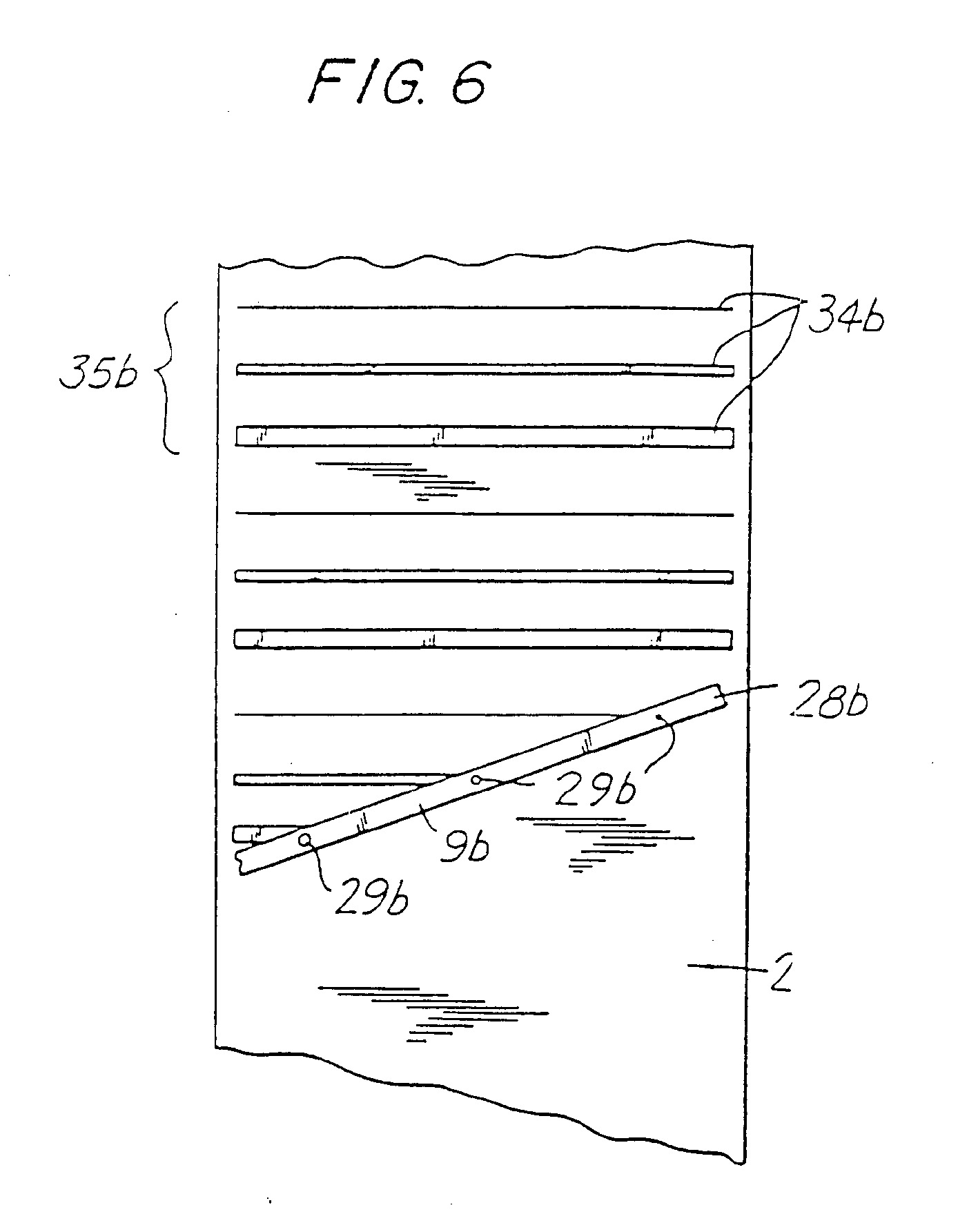

[0055] Fig. 6 parodyta, kaip gali keistis juostų dydis. Vėl nenutrūkstamos judančios juostos 9b apatinis skersinis 28b parodytas schematiškai iš viršaus, apatinis skersinis 28b patalpintas tiesiogiai virš judančio popieriaus masės juostos 2. Nenutrūkstama judanti juosta iš pirmo pateikto išradimo realizavimo atvejo su jos vienodomis ir vienodu atstumu išdėstytomis angomis jouvo pakeista i, nenutrūkstamą judančią juostą 9b, turinčią angas 29b su vienodais atstumais, bet skirtingų dydžių. Vėl nenutrūkstamos judančios juostos 9b apatinio skersinio 28b greičio komponentė sutampa su popieriaus masės 2 judėjimo greičiu, taip, kad juostos
[0056] 34b, sudarančios aplikavimo šabloną 35b, yra statmenos popieriaus masės 2 judėjimui. Kaip parodyta Fig. 6, įvairių dydžių angų seka nenutrūkstamoje judančioje juostoje 9b pasikartoja aplikavimo šablone 35b, kuris susideda iš eilės skirtingo dydžio juostų 34b, dydžių pasikartojimas yra nuoseklus.
[0057] Kvalifikuoti specialistai pripažins, kad šis išradimas gali būti panaudotas ne tik aprašytiesiems, bet ir kitiems realizavimo atvejams.
1. Medžiagos užnešimo ant judančio pagrindo būdas, apimantis medžiagos padavimą mažiausiai per vieną angą ant pagrindo, kuris juda išilgai pirmojo kelio, besiskiriantis tuo, kad mažiausiai viena anga juda išilgai antrojo kelio, kuris iš dalies kerta pirmąjį kelią, ir medžiaga kontaktuoja su mažiausiai viena anga, kol ši anga juda išilgai nurodytos antrojo kelio dalies.
2. Medžiagos užnešimo ant judančio pagrindo būdas pagal 1 punktą, besiskiriantis tuo, kad nurodyta medžiaga yra skysta, o pagrindas yra rulonas.
3. Medžiagos užnešimo ant judančio pagrindo būdas pagal 2 punktą, besiskiriantis tuo, kad rulonas yra popieriaus rulonas.
4. Medžiagos užnešimo ant judančio pagrindo būdas pagal 1 punktą, besiskiriantis tuo, kad daugybė angų juda nuosekliai išilgai antrojo kelio, kurių nurodyta dalis kerta kampu pirmą j i, kelią ir yra tiesiai virš pirmojo kelio, o medžiagą iškrauna spaudžiant per angas ant judančio pagrindo, kuris yra tiesiai po angomis, kai jos juda išilgai nurodytos dalies antrojo kelio, formuodamos aplikavimo šabloną ant judančio pagrindo ir sudarydamos eiles lygiagrečių medžiagos juostų.
5. Medžiagos užnešimo ant judančio pagrindo būdas pagal 4 punktą, besiskiriantis tuo, kad nenutrūkstama judanti juosta yra virš judančio pagrindo ir tęsiasi skersai per judančio pagrindo plotį, juosta nekontaktuoja su judančiu pagrindu ir turi daugybę angų, išdėstytų pagal dydį ir atstumus išilgai visos juostos, juosta turi apatinį skersinį, kuriame angos juda skersai judančio pagrindo, apatinio skersinio plokštuma yra lygiagreti judančio pagrindo plokštumai, ir apatinis skersinis kerta judanti, pagrindą kampu jo judėjimo krypčiai, be to, medžiagą paduoda spaudžiant ant viršutinio paviršiaus porcijomis, suformuotomis nurodyto apatinio skersinio nenutrūkstamos judančios juostos, ir medžiagą paduoda i, nurodytą juostos dalį, kur iškrauna pro apatinio skersinio angas ant judančio pagrindo, esančio tiesiai po apatiniu skersiniu, suformuojant ant judančio pagrindo aplikavimo šabloną, susidedanti, iš eilės lygiagrečių medžiagos juostų.
6. Medžiagos užnešimo ant judančio pagrindo būdas pagal 4 arba 5 punktą, besiskiriantis tuo, kad angos yra vienodų dydžių ir juostos, formuojančios aplikavimo šabloną, yra vienodų dydžių.
7. Medžiagos užnešimo ant judančio pagrindo būdas pagal 4, 5 arba 6 punktą, besiskiriantis tuo, kad atstumai tarp angų yra vienodi ir atstumai tarp juostų, formuojančių aplikavimo šabloną, yra vienodi.
8. Medžiagos užnešimo ant judančio pagrindo būdas pagal 4 arba 5 punktą, besiskiriantis tuo, kad angas išdėsto pagal pasikartojanti, kintamo dydžio ir/arba atstumų šabloną, o juostas, formuojančias aplikavimo šabloną, išdėsto pagal pasikartojanti, kintamo dydžio ir/arba atstumo šabloną.
9. Medžiagos užnešimo ant judančio pagrindo būdas pagal bet kuri, iš 4-8 punktų, besiskiriantis tuo, kad judančių angų greičio komponentė judančio pagrindo judėjimo kryptimi yra lygi jo greičiui ir juostos, formuojančios aplikavimo šabloną, yra statmenos rulono judėjimo krypčiai.
10.Medžiagos užnešimo ant judančio pagrindo būdas pagal bet kuri, iš 4-8 punktų, besiskiriantis tuo, kad judančių angų greičio komponentė judančio pagrindo judėjimo kryptimi yra skirtinga negu judančio pagrindo greitis, ir juostos, formuojančios aplikavimo šabloną, yra nukreiptos įžambiu kampu d, judančio pagrindo adėjimo kryptį.11.Medžiagos užnešimo ant judančio pagrindo būdas pagal bet kurį iš 4-10 punktų, besiskiriantis tuo, kad juostų, formuojančių aplikavimo šabloną, pločiai keičiasi, keičiant medžiagos padavimo spaudimą.12.Medžiagos užnešimo ant judančio pagrindo būdas pagal bet kurį iš 4-10 punktų, besiskiriantis tuo, kad medžiagos, pernešamos ant juostų, kiekis yra keičiamas, keičiant angų judėjimo greičio komponentę.13.Medžiagos užnešimo ant judančio pagrindo būdas pagal 5 punktą, besiskiriantis tuo, kad atstumus tarp juostų keičia, keičiant kampą tarp nenutrūkstamos judančios juostos apatinio skersinio ir judančio pagrindo judėjimo krypties.14.Medžiagos užnešimo ant judančio pagrindo būdas pagal 5 punktą, besiskiriantis tuo, kad medžiagos, pernešamos ant juostų, kiekį keičia, keičiant nenutrūkstamos judančios juostos greičio komponentę.15.Medžiagos užnešimo ant judančio pagrindo būdas pagal bet kurį iš 4-14 punktų, besiskiriantis tuo, kad apima tolesnį vakuumo padavimo prie judančio pagrindo žingsnį po to, kai nurodyta medžiaga buvo užnešta ant popieriaus.16.Medžiagos užnešimo ant judančio pagrindo būdas pagal bet kurį iš 4-15 punktų, .besiskiriantis tuo, kad apima tolesni, judančio pagrindo džiovinimą po medžiagos užnešimo.
11.Medžiagos užnešimo ant judančio pagrindo būdas pagal bet kurį iš 4-10 punktų, besiskiriantis tuo, kad juostų, formuojančių aplikavimo šabloną, pločiai keičiasi, keičiant medžiagos padavimo spaudimą.12.Medžiagos užnešimo ant judančio pagrindo būdas pagal bet kurį iš 4-10 punktų, besiskiriantis tuo, kad medžiagos, pernešamos ant juostų, kiekis yra keičiamas, keičiant angų judėjimo greičio komponentę.13.Medžiagos užnešimo ant judančio pagrindo būdas pagal 5 punktą, besiskiriantis tuo, kad atstumus tarp juostų keičia, keičiant kampą tarp nenutrūkstamos judančios juostos apatinio skersinio ir judančio pagrindo judėjimo krypties.14.Medžiagos užnešimo ant judančio pagrindo būdas pagal 5 punktą, besiskiriantis tuo, kad medžiagos, pernešamos ant juostų, kiekį keičia, keičiant nenutrūkstamos judančios juostos greičio komponentę.15.Medžiagos užnešimo ant judančio pagrindo būdas pagal bet kurį iš 4-14 punktų, besiskiriantis tuo, kad apima tolesnį vakuumo padavimo prie judančio pagrindo žingsnį po to, kai nurodyta medžiaga buvo užnešta ant popieriaus.16.Medžiagos užnešimo ant judančio pagrindo būdas pagal bet kurį iš 4-15 punktų, .besiskiriantis tuo, kad apima tolesni, judančio pagrindo džiovinimą po medžiagos užnešimo.17.Medžiagos užnešimo ant judančio pagrindo būdas pagal bet kurį iš 4-16 punktų, besiskiriantis tuo, kad nurodytą judanti, pagrindą sudaro popieriaus rulonas ir nurodyta medžiaga yra skysta masė, pernešama nurodytu aplikavimo šablonu, skirta pakeisti popieriaus rulono degimo charakteristikas.
18.Medžiagos užnešimo ant judančio pagrindo aplikatorius, susidedantis iš priemonių (5), skirtų pagrindo (2) judėjimui išilgai pirmo kelio ir priemonių (8) su mažiausiai viena anga (29), skirta medžiagos iškrovimui ant pagrindo, besiskiriantis tuo, kad turi priemones (9-11), skirtas nurodytos mažiausiai vienos angos judėjimui išilgai antrojo kelio, kuris kerta dali, pirmojo kelio, ir priemonės (23), skirtas medžiagos kontaktavimui su mažiausiai viena anga, jai judant išilgai nurodytos antrojo kelio dalies.
19.Medžiagos užnešimo ant judančio pagrindo aplikatorius pagal 18 punktą, besiskiriantis tuo, kad susideda iš nenutrūkstamos judančios juostos(9), turinčios daugybę angų (29), apatinio skersinio (28), esančio virš judančio pagrindo judėjimo kelio ir išsidėsčiusio kampu i, judančio pagrindo judėjimo krypti,, varančiųjų priemonių (10) juostos varymui, laikymo priemonių (23), skirtų medžiagos virš juostos apatinio skersinio laikymui, laikymo priemonių apačią sudaro vidinis juostos paviršius, ir tiekimo priemonių (24), nurodytos medžiagos padavimui spaudžiant i, laikymo priemones.
20.Medžiagos užnešimo ant judančio pagrindo aplikatorius pagal 18 punktą, besiskirian-t i s tuo, kad susideda iš rėmo (12) su dviem kronšteinais (13) jo galuose, vienas kronštei-nas, laikantis varantįjį veleną (10), o kitas tuščiaeigį veleną (11), priemonių varyti varantįjį veleną, kuris varo nenutrūkstamą judančią juostą "nustatytu greičiu, nenutrūkstamos judančios juostos (9), sumontuotos ant varančiojo ir tuščiaeigio velenų (10,11) ir turinčios daugybę angų (29), juostos, turinčios apatinį skersinį (28), praeinantį tiesiai virš judančio pagrindo, kurio plokštuma lygiagreti judančio pagrindo plokštumai, apatinio skersinio judėjimo kryptis yra nukreipta kampu į judančio pagrindo judėjimo kryptį, ertmės bloko (25), esančio virš judančio pagrindo ir viduje judančios juostos apatinio skersinio, ertmės bloko, uždengiančio ertmę (26) iš penkių pusių, kur nurodytos ertmės dugną uždengia dalis judančios juostos apatinio skersinio, ertmės bloko, turinčio daugybę įėjimų (24) nurodytos medžiagos padavimui į ertmę, nurodytų angų judančioje juostoje, turinčių ryšį su ertme taip, kad medžiaga, esanti ertmėje, gali būti iškraunama per angas ant judančio pagrindo, kreipimo priemonių (27,32), nukreipiant dalį apatinio skersinio juostos, kurį suformuoja ertmės bloko dugną, ir priemonių medžiagos padavimui suspaudžiant į daugybę įėjimų.21.Medžiagos užnešimo ant judančio pagrindo aplikatorius pagal 20 punktą, besiskirian-tis tuo, kad nurodytos kreipimo priemonės susideda iš ekrano (27) ir ertmės grindų (32), sumontuotų žemiau nurodyto ertmės bloko (25), ekranas, esantis virš dalies judančios juostos, kuris suformuoja ertmės (26) dugną ir iš dalies dengiantis juostą, išskyrus išpjovą (33) ekrane, kuri yra sutapatinta su angomis (29) juostoje taip, kad angos išlieka kontakte su ertme, ertmės grindys, esančios žemiau nurodytos juostos dalies ir iš dalies dengiančios juostą, išskyrus išpjovą ertmės grindyse, kuri yra sutapatinta su angomis juostoje.
21.Medžiagos užnešimo ant judančio pagrindo aplikatorius pagal 20 punktą, besiskirian-tis tuo, kad nurodytos kreipimo priemonės susideda iš ekrano (27) ir ertmės grindų (32), sumontuotų žemiau nurodyto ertmės bloko (25), ekranas, esantis virš dalies judančios juostos, kuris suformuoja ertmės (26) dugną ir iš dalies dengiantis juostą, išskyrus išpjovą (33) ekrane, kuri yra sutapatinta su angomis (29) juostoje taip, kad angos išlieka kontakte su ertme, ertmės grindys, esančios žemiau nurodytos juostos dalies ir iš dalies dengiančios juostą, išskyrus išpjovą ertmės grindyse, kuri yra sutapatinta su angomis juostoje.22.Medžiagos užnešimo ant judančio pagrindo aplikatorius pagal 19 arba 20 punktą, besiskiriantis tuo, kad judančios juostos apatinio skersinio (28) kampas yra kintamas.
23.Medžiagos užnešimo ant judančio pagrindo aplikatorius pagal 19 arba 20 punktą, besiskiriantis tuo, kad medžiagos, paduodamos iš padavimo priemonių, spaudimas yra kintamas.
24.Medžiagos užnešimo ant judančio pagrindo aplikatorius pagal 19 arba 20 punktą, besiskiriantis tuo, kad nenutrūkstamos judančios juostos (9) greitis yra kintamas.
25.Medžiagos užnešimo ant judančio pagrindo aplikatorius pagal 19 arba 20 punktą, besiskiriantis tuo, kad angos (29) yra vienodo dydžio arba atstumai tarp jų išilgai nenutrūkstamos judančios juostos (9) yra vienodi.
26.Medžiagos užnešimo ant judančio pagrindo aplikatorius pagal 19 arba 20 punktą, besiskiriantis tuo, kad angos (29) išdėstytos pagal pasikartojanti, kintamų dydžių arba atstumų šabloną.
27.Medžiagos užnešimo ant judančio pagrindo aplikatorius pagal 19 arba 20 punktą, besiskiriantis tuo, kad angos (29) yra išdėstytos išilgai judančios juostos (9) centro linijos.
28.Medžiagos užnešimo ant judančio pagrindo aplikatorius pagal 19 arba 20 punktą, besiskiriantis tuo, kad turi įtempimo priemones (17-21) , skirtas judančios juostos (9) įtempimo sureguliavimui.29.Medžiagos užnešimo ant judančio pagrindo aplikatorius pagal 19 arba 20 punktą, besiskirian-tį i s tuo, kad turi nenutrūkstamos judančios juostos (9) valdymo priemones.
29.Medžiagos užnešimo ant judančio pagrindo aplikatorius pagal 19 arba 20 punktą, besiskirian-tį i s tuo, kad turi nenutrūkstamos judančios juostos (9) valdymo priemones.
