[LT] Išradimas priklauso žemės ūkio melioracijos sričiai ir tinka naudoti melioracinių griovių bei pakelių šlaitų šienavimui.@Šienapjovė-rinktuvas susideda iš santvarinio tipo strėlės (2) su prie jos galošarnyriškai pritvirtintu pjovimo aparatu (1), pasukimo kolonėlės (3), rėmo (4) ir konteinerio (5). Strėlės (2) viduje pradedant nuo jos galo paeiliui sumontuoti rinktuvas (10), formavimo kamera (11) ir pasyvus transporteris (12), sudarytas iš lygiagrečių strėlės ašiai kreipiančiųjų (13). Rinktuvo (10) ir formavimo kameros (11) viduje įmontuotas transportavimo sraigtas (14), sudarytas iš kūginės (19) ir dviejų skirtingo skersmens cilindrinių (20, 21) dalių. Sraigto cilindrinės dalies (21) skersmuo atitinka rinktuvo (10) lovio (15) vidinį skersmenį, o kūginės (19) ir cilindrinės (20) dalių skersmuo - atitinkamų formavimo kameros (11) dalių (17, 18) vidinį skersmenį.@Pjovimo aparato (1) darbinė dalis (22) nupjauna žolę ir nukreipia ją link rinktuvo (10). Žolės masė atsitrenkusi į nukreiptuvą(16), krinta ant sraigto (14), kuris ją suformuoja į žolės cilindrą ir stumia transporterio (12) kreipiančiosiomis (13) aukštyn, kol pastarasis pasiekęs transporterio galą, krinta į konteinerį (5), iš kurio iškraunamas į transporto priemonę.
[EN] The invention relates to agricultural reclamation and is suited for hay-making of canals or embankments. A mower-collection consists of a boom in a truss form (2) with a cutting apparatus (1) fixed on its end by a hinge joint. Also the mower-collection consists of a turning instrument (3), a frame (4) and a container (5). A collector (10), a forming chamber (11) and a passive carrier (12) are mounted one after another in the inside of the boom (2). In addition, the passive carrier (12) contains guides (13) parallel to the boom axis. A carrying screw (14) containing a cone part (19) and two cylindrical parts (20, 21) with different diameters is mounted in the inside of the collector (10) and the forming chamber (11). The diameter of the cylindrical part (21) of the screw satisfies the inside diameter of a chute (16) of the collector (10) and the diameter of the cone part (19) and the cylindrical part (20) satisfies the inside diameter of the corresponding parts (17, 18) of the forming chamber (11). The working part (22) of the cutting apparatus (1) cuts grass and directs it to the collector (10). The mass of grass striking against a guide (16) drops on the screw (14) which forms it into a grass cylinder and pushes up by the guides (13) of the carrier (12) up to where the grass cylinder reaching the end of the carrier drops into the container (5) from which it is unloaded into a transporting mean.
[0001] Išradimas priklauso žemės ūkio melioracijos sričiai ir tinka naudoti melioracinių sistemų griovių bei pakelių šlaitų šienavimui.
[0002] Nešienaujamų griovių šlaitai užauga krūmais, blogai vystosi augmenijos šaknų sistema, dėl to deformuojasi (užslenka) ir išplaunami šlaitai. Nepašalinta augmenija nuo šlaito potvynio bei liūčių metu nuplaunama j vagą ir užkemša žiotis bei pralaidas, padidina sąnašų kiekį griovio vagoje.
[0003] Kadangi minėti reiškiniai yra nepageidautini, kuriamos įvairios apsaugos nuo užaugimo krūmais, šlaitų užslinkimo ir augmenijos nuplovimo j vagą mechanizacijos priemonės. Be to, nušienautą ir surinktą nuo griovių šlaitų žolę galima panaudoti pašarų gamybai.
[0004] Žinoma augmenijos šienavimo nuo griovių šlaitų technologija bei mechanizacijos priemonės (A.V.Tichonov, V.B.Gantman. Technologija udalenija I ispolzovanija v komproizvodstve rastitelnosti s kanalov I damb. Trudy. MGMI, t.59. Moskva, 1978 (rusų kalba)). Ši technologija apima septynias operacijas, kurias atlieka skirtingos mašinos, agregatuojamos su traktoriais.
[0005] Taip pat žinoma griovių šienapjovė (TSRS a.l. Nr. 321215, 1972), turinti nupjautos žolės šalinimo įtaisą. Tačiau tokios konstrukcijos šienapjove galima nušienauti ir nukreipti nupjautą žolę ant bermos tik nuo viršutinės šlaito juostos pirmu važiavimu. Šienaujant žemesnę šlaito dalį, nupjauta žolė bus išbarstoma ant viršutinės šlaito juostos, o ne ant bermos.
[0006] Siūlomo išradimo artimiausias techninis sprendimas yra šienapjovė-rinktuvas su pneumatiniu transporteriu, kuris ventiliatoriumi susiurbia nupjautą žolę ir per vamzdį išpučia ant bermos (patentas Nr. 2707394, 1978, Vokietija).
[0007] Ši šienapjovė-rinktuvas turi šiuos trūkumus. Pirmas - sunaudojama daug energijos sudaryti optimalų oro srautą, kuris reikalingas žaliajai masei transportuoti nuo šlaito ant bermos. Antras - išpūstoje ant bermos masėje prinokusios žolių sėklos užteršia šalia bermos esančius pasėlius. Trečias - nupjauta ir nuo šlaito pašalinta žolė nepanaudojama pašarų gamybai.
[0008] Išradimo tikslas - sumažinti energijos sąnaudas nupjautos nuo griovio šlaito augmenijos transportavimui ant bermos ir panaudoti surinktąją žaliąją masę pašarų gamybai.
[0009] Tai pasiekiama panaudojus tam tikros konstrukcijos sraigtą, kuriuo nupjauta šlaito žolė surenkama ir suformuojama į žolės cilindrą, transportuojamą pasyviojo transporterio kreipiančiosiomis, įmontuotomis ferminio tipo strėlės viduje, į konteinerį, pakabintą traktoriaus gale.

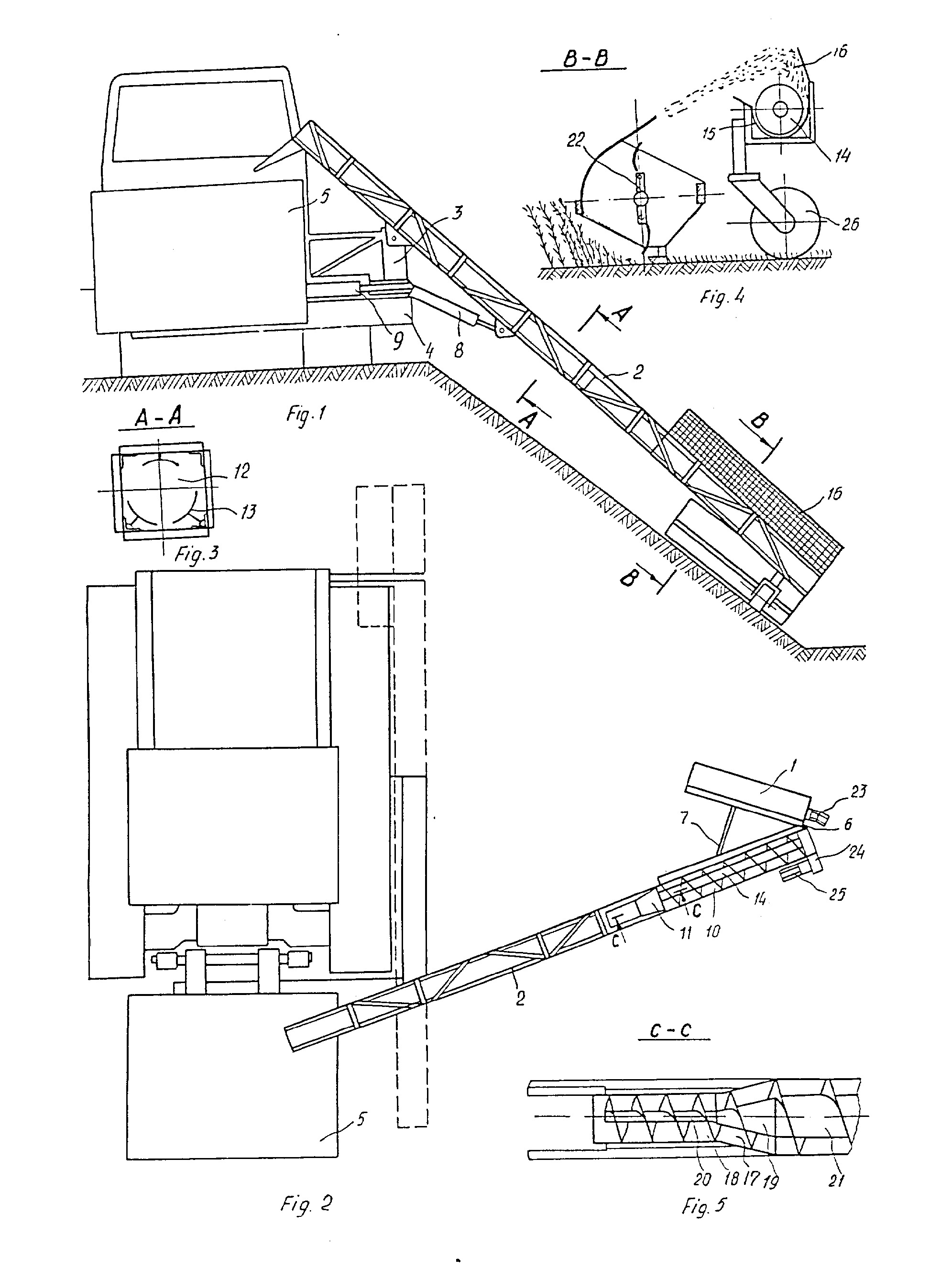

[0010] Šienapjovės-rinktuvo principinė schema pavaizduota brėžinyje, kuriame:
[0011] Fig. 1 - pateiktas šienapjovės-rinktuvo vaizdas iš galo; Fig. 2 - vaizdas iš viršaus; Fig. 3 - pjūvis pagal A-A Fig. 1; Fig. 4 - pjūvis pagal B-B Fig. 1;
[0012] Šienapjovė-rinktuvas susideda iš pjovimo aparato 1, ferminio tipo strėlės 2, pasukimo kolonėlės 3, rėmo 4 ir konteinerio 5. Pjovimo aparatas 1 prie strėlės 2 galo pritvirtintas šarnyru 6 ir trauke 7. Strėlė 2 kilnojama ir kartu su kolonėle 3 sukiojama hidrauliniais cilindrais 8 ir 9. Ferminio tipo strėlės 2 viduje, pradedant nuo strėlės galo, paeiliui sumontuoti rinktuvas 10, formavimo kamera 11 ir pasyvus transporteris 12, sudarytas iš lygiagrečiai
[0013] strėlės ašiai išdėstytų kreipiančiųjų 13. Rinktuvo 10 ir formavimo kameros 11 viduje įmontuotas transportavimo sraigtas 14. Rinktuvas 10 sudarytas iš cilindrinės formos lovio 15 ir nukreiptuvo 16. Formavimo kamera 11 susideda iš dviejų tarpusavyje sujungtų kūginės 17 ir cilindrinės 18 dalių. Transportavimo sraigtas 14 sudarytas iš kūginės 19 ir dviejų skirtingo skersmens cilindrinių 20 ir 21 dalių. Sraigto cilindrinės 21 dalies skersmuo atitinka rinktuvo 10 lovio 15 vidinį skersmenį, o kūginės 19 ir cilindrinės 20 dalių skesmuo - atitinkamų formavimo kameros 11 dalių 17 ir 18 vidinį skersmenį. Sukimo momentas pjovimo aparato darbinei daliai 22 suteikiamas hidrauliniu varikliu 23, o sraigtui 14 per lėtinantį reduktorių 24 - hidrauliniu varikliu 25. Hidrauliniai varikliai 23 ir 25 per tepalo magistralę yra užmaitinami hidrosiurblių, sumontuotų ant traktoriaus darbinio veleno reduktoriaus. Šlaito paviršiaus kopijavimui strėlės 2 apatinėje dalyje pritvrtinamas atraminis ratas 26.
[0014] Sienapjovė-rinktuvas griovio šlaito šienavimo technologinį procesą atlieka taip. Iš transportinės padėties (Fig. 2 pažymėta punktyrinėmis linijomis) strėlė 2 į darbinę padėtį pervedama hidrauliniais cilindrais 8 ir 9. Strėlė 2 leidžiama tol, kol šlaito paviršių pasiekia atraminis ratas 25. Įjungus traktoriaus darbinį veleną, hidrauliniai siurbliai tiekia tepalą hidrauliniams varikliams 23 ir 25, kurie perduoda judesį pjovimo aparato 1 darbinei daliai 22 ir sraigtui 14 per reduktorių 24. Agregatui važiuojant besisukanti pjovimo aparato 1 darbinė dalis 22 nupjauna šlaito žolę ir nukreipia ją link rinktuvo
[0015] 10. Atsitrenkusi į nukreiptuvą 16 žalioji masė krinta ant sraigto 14, kurio vijos ją stumia loviu 15, formuodamos žolės pusžiedžius. Patekę į uždaro skerspjūvio formavimo kameros kūginę dalį 17 žolės pusžiedžiai, palaipsniui mažėjant skersmeniui, jungiasi į žiedus, kurių galai formavimo kameros cilindrinėje dalyje 18 transportavimo eigoje persipina su gretimų žiedų galais ir sudaro žaliosios masės spiralę. Paskutinioji sraigto 14 vija suglaudžia ir suspaudžia spiralę į žolės cilindrą. Kadangi sraigtui 14 sukantis žaliosios masės daugėja, cilindras stumiamas pasyviojo transporterio 12 kreipiančiosiomis 13, o pasiekęs jo galą krinta į konteinerį 5 ir subyra. Pripildytas konteineris 5 traktoriaus hidraulinės sistemos dėka yra iškraunamas j transportavimo priemonę, kuri žaliąją masę nuveža į paskirties vietą.
1. Griovių šlaitų šienapjovė-rinktuvas, turinti strėlę, pjovimo aparatą, rinktuvą ir transporterį, besiskirianti tuo, kad strėlė yra terminio tipo, kurios viduje, pradedant nuo strėlės galo, paeiliui sumontuoti rinktuvas (10), formavimo kamera (11) ir pasyvusis transporteris (12), o rinktuvo ir formavimo kameros viduje įmontuotas transportavimo sraigtas (14).
2. Griovių šlaitų šienapjovė-rinktuvas pagal 1 punktą, b e s i s k i r i a n t i tuo, kad transportavimo sraigtas (14) susideda iš dviejų skirtingo skersmens cilindrinių (20, 21) ir kūginės (19) dalių, kurių skersmuo atitinka rinktuvo lovio (15) bei formavimo kameros (11) atitinkamų dalių (17, 18) vidinį skersmenį.
3. Griovių šlaitų šienapjovė-rinktuvas pagal 1 punktą, b e s i s k i r i a n t i tuo, kad pasyvus transporteris (12), sudarytas iš lygiagrečių strėlės ašiai kreipiančiųjų (13).
