[LT] Išradimas priklauso sprogstamųjų medžiagų gavimo sričiai ir konkrečiai susijęs su dinamonų tipo sprogstamosiomis medžiagomis.@Sprogstamoji medžiaga, pagaminta iš amonio salietros miltų, aliuminio pudros ir žalios naftos arba iš amonio salietros miltų, aliuminio pudros ir pušų atliekų miltų pagal atitinkamas kompozicijas masės procentais savo sprogstamuoju efektyvumu prilygsta daugumai dabartiniu metu naudojamų pramoninių sprogstamųjų medžiagų.@Nesudėtinga siūlomų sprogstamųjų medžiagų gamybos technologija ir nedidelės materialinės sąnaudos leidžia visiškai atsisakyti deficitinių pramoninių sprogstamųjų medžiagų, skirtų civiliniams sprogdinimo darbams.
[EN] The present invention relates to the dynamone type explosive materials which are usable in civilian works. The composition of the explosive material includes ammonium nitrate and aluminium powder. The third component is either a crude petroleum or a dust of pine waste wood (needles, barks, cones and twigs). The effectiveness of the composition provided is similar to that of more expensive commercial explosive materials.
[0001] Išradimas priklauso sprogstamųjų medžiagų gavimo sričiai ir konkrečiai susijęs su dinamonų tipo sprogstamosiomis medžiagomis. Siūloma sprogstama medžiaga, paruošta mažesnėmis materialinėmis sąnaudomis pagal nesudėtingą gamybos technologiją, savo sudėtyje turinti amonio salietros miltus, aliuminio pudrą ir žalią naftą arba amonio salietros miltus, aliuminio pudrą ir pušų atliekų (spyglių, konkorėžių, žievės, smulkių šakų) miltus, yra efektyvi ir skirta visų sprogdinimo darbų poreikiams. Sprogdinimo darbai turi būti atliekami laikantis unifikuotų sprogdinimo darbų taisyklių reikalavimų.
[0002] Siūlomų sprogstamųjų medžiagų analogais yra Rusijoje gaminamos pagal technines sąlygas ir standartus sprogstamosios medžiagos su pavadinimais dažniausiai atitinkančiais rusiškų žodžių pirmųjų raidžių simbolius, kurie užrašomi su atitinkamais skaitmenimis. Iš artimiausių analogų paminėtini granulitai AS-4V, AS-8V, S-2, M ir igdanitas, kurie aprašyti autorių Z.G. Pozdniakovo ir B.D. Rossi leidinyje "Pramoninių sprogstamųjų medžiagų ir sprogdinimo priemonių žinynas" M., "Nedra", 1977, taip pat tarybiniuose išradimuose SU 1697380 A1, SU 1638973 A1, SU 1561481 A1, SU 1639873 A1, SU 1718538 A1 ir SU 1663923 A1 aprašytos sprogstamosios medžiagos ir jų gavimo būdai.
[0003] Pagrindiniai išvardintuose šaltiniuose sprogstamųjų medžiagų ir jų gavimo būdų trūkumai yra: 1. komponentais naudojamos deficitinės sprogstamosios ir degiosios (trotilas, heksogenas, dinitronaftalinas, dyzelinis kuras, tepalai, alyvos, aliuminio junginiai) ir kitos specialios paskirties cheminės medžiagos; 2. pagal 1 punktą pagamintos sprogstamosios medžiagos su degiosiomis medžiagomis dažnai būna nepakankamo jautrumo standartinėms inicijuojančioms medžiagoms; 3. paruošti sprogstamieji užtaisai su šio tipo sprogstamosiomis medžiagomis linkę į segregaciją ir eksudaciją, kas neišvengiamai padidina jų vartojimo pavojingumą, o dalis užtaisų nesprogsta net naudojant kovinius inicijuojančius užtaisus. 4. igdanito gamybos eigoje susidaro dyzelinio kuro garai, kurių kiekis dažnai viršija sanitarines normas; 5. igdanitas mažo darbinio efektyvumo, linkęs j eksudaciją ir deflagraciją, inicijuojamas tik koviniais sprogstamaisiais užtaisais; 6. gamybos eigoje susidaro nuodingos individualių sensibilizuojančių sprogstamųjų medžiagų dulkės, pavyzdžiui 1 mg trotilo dulkių 1 m3 oro jau kelia
[0004] Išradimo tikslas mažesnėmis materialinėmis sąnaudomis pagaminti sprogstamąją medžiagą, kurios darbinis efektyvumas prilygtų pramoniniams amonitams, amonalams, gramonitams, gramonalams ir pralenktų igdanitus bei granulitus.

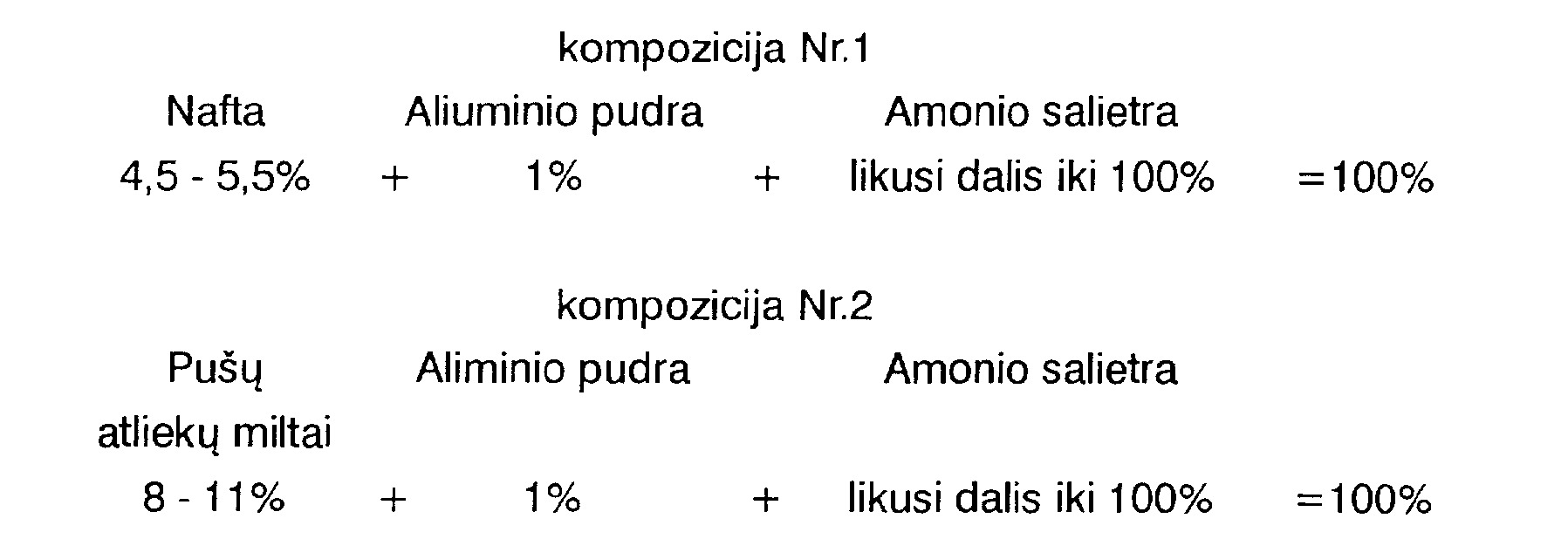

[0005] Išradimo tikslas pasiekiamas j sprogstamųjų medžiagų sudėtį šalia amonio salietros ir vietoje kitų žinomų komponentų (trotilo, heksogeno, dinintronaftąlino, kitų nitro ir galežies bei aliuminio junginių) įvesti žalią naftą, turinčią daug polimetileninių angliavandenilių arba pušų atliekų miltus ir kiekviename iš sprogstamųjų mišinių po 1 % aliuminio pudros pagal atitinkamas kompozicijas:
[0006] Pavyzdys Nr.1. Pramoninė granuliuota amonio salietra, kurios drėgnumas neviršija 0,4%, smulkinama iki miltų 0,01 - 0,1 mm dydžių frakcijos valcinėmis ZM arba ZS tipo staklėmis. Pageidautina miltų temperatūra, neviršijanti 32°C. Pagal pateiktą kompoziciją Nr.1 iš valcinių staklių ir iš naftos talpos abu komponentai dozatorių pagalba porcijomis nukreipiami į periodinio veikimo MSN arba SGK -1 maišykles, kur sumaišomi iki vieno atspalvio ir vienalytės konsistencijos. Po to, kai amonio salietros miltai įgauna vienodą gelsvą atspalvį, iš aliuminio pudros talpos dozatoriaus pagalbaįvedama aliuminio pudros porcija ir išmaišoma iki išgaunama vienodo atspalvio ir biri sprogstamosios medžiagos masė.
[0007] Pavyzdys Nr.2 Pramoninė granuliuota amonio salietra, kurios drėgnumas neviršija 0,4% smulkinama iki miltų 0,01 - 0,1 mm dydžių frakcijos valcinėmis ZM arba ZS tipo staklėmis. Pageidautina miltų temperatūra, neviršijanti 32°C. Natūraliai arba prie60°C išdžiovintų pušų atliekos (spygliai, konkorėžiai, žievė, smulkios šakos) po pirminio apdorojimo smulkinami iki miltų - dulkių 0,01 - 0,03 mm dydžių frakcijos DM arba DKU plaktukiniais smulkintuvais. Pagal pateiktą kompoziciją Nr.2 iš valcinių staklių, aliuminio pudros talpos ir plaktukinių smulkintuvų (gali būti iš ankso paruošta pušų miltų talpa) visi komponentai dozatorių pagalba porcijomis nukreipiami į periodinio veikimo MSN arba SGK -1 maišykles, kur sumaišomi iki vienodo pilko atspalvio ir vienalytės birios konsistencijos.
[0008] Pagal kompoziciją Nr.1 arba Nr.2 pagaminta sprogstamoji medžiaga iš mai-šyklės iškart nukreipiama ir fasuojama į hermetinę polietileno - lavsano tarą, kuri su sprogstamaja medžiaga yra ir kartotinis užtaisas, kuris vėliau gali būti vartotojų inicijuojamas standartinėmis (nebūtinai kovinėmis) sprogdinimo priemonėmis, t.y. kapsulėmis - detonatoriais, elektrodetonatoriais arba detonuojančia virvute.

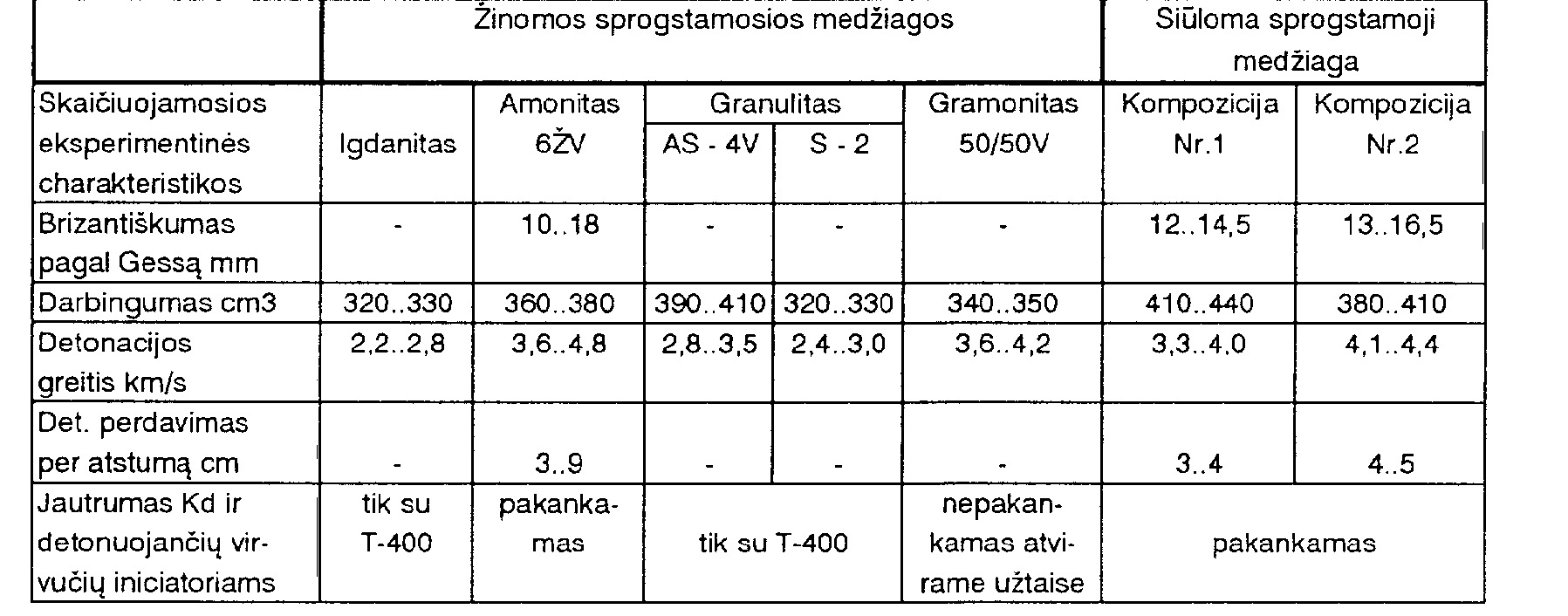

[0009] Garantinis saugojimo laikas sprogstamajai medžiagai, pagamintai pagal kompoziciją Nr.1 ir normaliomis sąlygomis laikomai hermetiškoje taroje, yra 12 mėnesių, o pagal kompoziciją Nr.2 - garantinis laikas neribojamas. Siūloma sprogstamoji medžiaga išbandyta laboratorinėmis ir lauko poli-goninėmis sąlygomis gręžiniuose ir atvirais užtaisais nuo 0,05 g iki 75 kg masės ir pagal Z.G. Pozdniakovo ir B.D. Rossi leidinyje "Pramoninių sprogstamųjų medžiagų ir sprogdinimo priemonių žinynas" aprašytus sprogstamųjų medžiagų bandymų būdus. Bandymai atlikti laikantis valstybinių standartų reikalavimų. Gauti palyginamieji rezultatai:
[0010] Siūlomos sprogstamosios medžiagos (brizantiškumo ir fugasiškumo) efektyvumas patikrintas ir praktinio jos naudojimo sąlygomis sprogdinant dolomitinę uolieną užtaisais gręžiniuose, taip granitinius lauko riedulius atvirais užtaisais. Iniciatoriais buvo naudojami elektrodetonatoriai ED-8PM ir detonuojanti virvutė DŠ-A. Siūlomos sprogstamosios medžiagos efektyvumas lyginant su analogais pakankamas.
[0011] Sprogstamosios medžiagos cheminis atsparumas ir termostabilumas patikrintas ilgaamžiškumo nustatymo bandymais išlaikant hermetiškoje taroje paruoštus bandinius su įvairiais temperatūriniais svyravimais 32 metus. Valstybiniais standartų metodais nustatyta, kad bandiniai neprarado savo sprogstamųjų savybių pagal brizantiškumą, darbingumą, detonacijos greitj ir perdavimą per atstumą.
[0012] Ši sprogstamoji medžiaga miltelinio tipo, pilko atspalvio ir biri, laikoma polietileno plėvelės maišuose arba lavsano taroje. Ji skirta visiems sprogdinimo darbams, išskyrus aplinką su degiosiomis dujomis arba dulkėmis.
[0013] Siekiant užtikrinti pramoninėmis sąlygomis žmonių saugą darbe, sprogstamosios medžiagos gamybos, saugojimo, transportavimo ir vartojimo etapuose, būtina laikytis unifikuotų sprogdinimo darbų taisyklių reikalavimų, taip pat artimiausių analogų (granulitų) techninių sąlygų standarto GOST 21987-76 pagrindinių reikalavimų, neprieštaraujančių Lietuvos Respublikos valstybinės standartizacijos tarnybos 1992 09 30 nutarimui Nr. 17. Kitais nepaminėtais atvejais vadovautis Lietuvos Respublikos žmonių saugos darbe norminiais aktais, pastatų ir įrenginių priešgaisrinių normų reikalavimais, sprogstamųjų medžiagų savybių žinovų, chemikų pasiūlymais - reko-mendacijomis.
1. Sprogstamoji medžiaga sudaryta iš amonio salietros, aliuminio pudros ir trečio komponento, besiskirianti tuo, kad siekiant sumažinti materialines sąnaudas ir gauti didesnio (lyginant su žinomais analogais) efektyvumo sprogstamąją medžiagą, trečiuoju komponentu yra žalia nafta.
2. Sprogstamoji medžiaga pagal 1 punktą, besiskirianti tuo, kad joje aliuminio pudra su nafta sudaro nuo 5,5 iki 6,5% visos sprogstamosios medžiagos masės, o santykis tarp aliuminio pudros ir naftos masių yra nuo 0,182 iki 0,222.
3. Sprogstamoji medžiaga, sudaryta iš amonio salietros, aliuminio pudros ir trečio komponento, besiskirianti tuo, kad siekiant sumažinti materialines sąnaudas ir gauti pakankamo efektyvumo (lyginant su žinomais analogais) sprogstamąją medžiagą, trečiuoju komponentu yra pušų atliekų (spyglių, konkorėžių, žievės ir smulkių šakų) miltai, kurių dalelių dydžiai yra nuo 0,01 iki 0,03 mm.
4. Sprogstamoji medžiaga pagal 3 punktą, besiskirianti tuo, kad joje aliuminio pudra su pušų atliekų miltais sudaro nuo 9 iki 12% visos sprogstamosios medžiagos masės, o santykis tarp aliuminio pudros ir pušų atliekų miltų masių yra nuo 0,091 iki 0,125.
5. Sprogstamosios medžiagos pagal 1 ir 3 punktus gavimo būdas,apimantis komponentų susmulkinimą, sumaišymą ir fasavimą, besiskiriantis tuo, kad pramoninę turinčią iki 0,4% drėgmės amonio salietrą valcinėmis ZM tipo staklėmis susmulkina iki miltų frakcijos dalelių, neviršijančių 0,1 mm dydžio.
6. Sprogstamosios medžiagos pagal 1 ir 3 punktus gavimo būdas, besiskiriantis tuo, kad kad siekiant sumažinti materialines sąnaudas, po visų komponentų sumaišymo, sprogstamoji medžiaga papildomai neapdorojama, nejvedami jokie papildomi komponentai, o iškart fasuojama j hermetinę polietileno-lavsano tarą, kurios paskirtis sprogstamosios medžiagos sandėliavimas ir kartotinių sprogstamųjų užtaisų sudarymas.
