[LT] Siūlomo išradimo uždavinys yra sukurti laikantįjį įtaisą siurbimo vamzdžio antgalio blokui, pritaisytą prie dulkių siurblio korpuso ir kuriame suspaudžiamoji kabė iš ramybės padėties dulkių siurblio korpuse automatiškai persijungia į darbinę padėtį arba grįžta į ramybės padėtį. Nauja siūlomame elektriniame siurblyje yra tai, kad prie siurblio korpuso (4) vidinės sienelės (9) paslankiai pritaisytaspyruoklinė svirtis (10), spyruoklinės svirties (10) vienas galas (11) šarnyrais sujungtas su suspaudžiamąja kabe (8), antras galas (12) laikančios kešenės (6) zonoje sąveikauja su kabliu (7), ant spyruoklinės svirties (10), ir spyruoklinės svirties (10) ir laikiklio (17) grąžinančioji jėga yra mažesnė už jėgą, per kablį (7) veikiančią spyruoklinę svirtį (10).
[EN]
[0001] Naujovė liečia elektrini, dulkių siurblį su siurbimo vamzdžio antgalio bloku, susidedančiu iš siurbimo žarnos, siurbimo vamzdžio ir siurbimo antgalio ir prie dulkių siurblio korpuso pritvirtinto laikančiojo įtaiso siurbimo vamzdžio antgalio blokui, susidedančio iš besisukančios suspaudžiamosios kabės siurbimo vamzdžiui ir laikančiosios kišenės kabliui, pritvirtintam prie siurbimo vamzdžio ir/arba prie siurbimo antgalio.
[0002] Panašus laikantysis įtaisas yra aprašytas DE-GM 85 21 945. Šis laikantysis įtaisas turi prie siurbimo vamzdžio pritaisytą kablį, kuris įeina į kišenę, suformuotą dulkių siurblio korpuso sienelėje, ir besisukančios suspaudžiamosios kabės, pritaisytos prie korpuso sienelės per tam tikrą atstumą nuo laikančiosios kišenės ir įėjimo fazėje apkabina siurbimo vamzdį, jį palaikydamas. Ištraukiant siurbimo vamzdį iš suspaudžiamosios kabės, suspaudžiamoji kabė išeina iš fiksavimo padėties ir veikiančios ją jėgos dėka įeina į išėmą, suformuotą dulkių siurblio korpuse. Norint fiksuoti siurbimo vamzdį, reikia iš išėmos ranka išimti suspaudžiamąją kabę, o tai yra gana keblu. Be to, išimant suspaudžiamąją kabę, galima susižeisti ranką, ypač galima nulaužti arba įdrėksti pirštų nagus.
[0003] Remiantis šioje srityje žinomos technikos lygiu, naujovės uždavinys yra sukurti laikantįjį įtaisą siurbimo vamzdžio antgalio blokui, pritaisytą prie dulkių siurblio korpuso ir neturintį aukščiau minėto trūkumo, ir kuriame suspaudžiamoji kabė iš ramybės padėties dulkių siurblio korpuse automatiškai persijungia į darbinę padėtį arba grįžta į ramybės padėtį.
[0004] Pagal naujovę šis uždavinys išsprendžiamas išradimo apibrėžties 1 punkte nurodytu būdu.
[0005] Šios naujovės dėka pasiekta, kad naudojant pagal išradimą sukurtą laikantįjį įtaisą, dulkių siurblio vartotojui darbinių arba ramybės pauzių metu nereikia rankiniu būdu suspaudžiamąją kabę iš dulkių siurblio korpuse esančios išėmos perjungti į darbinę padėtį, dėl to išvengiama rankų sužeidimo arba nagų nulūžimo. Įkišant pritvirtintą prie siurbimo antgalio arba siurbimo vamzdžio pritvirtintą kablį į laikančiąją kišenę, numatytą dulkių siurblio korpuse, pagal išradimą kablys sąveikauja su spyruokline svirtimi. Prie vidinės dulkių siurblio sienelės esanti spyruoklinė svirtis perstumiama lygiagrečiai korpuso sienelei ir veikiama kablio jėgos juda bei įtempia elastiškai besideformuojantį laikiklį. Kitas spyruoklinės svirties galas sujungtas šarnyrais su suspaudžiamąja kabe. Kabliui įeinant į laikančiąją kišenę spyruoklinės svirties pagalba suspaudžiamoji kabė perjungiama į darbinę padėtį. Atjungiant siurbimo vamzdžio antgalio bloką ir pašalinant kablį iš laikančiosios kišenės, nutraukiama sąveika tarp kablio ir spyruoklinės svirties. Kablio jėga nebeveikia spyruoklinės svirties, spyruoklinės svirties bei laikiklio sugrąžinančios į pradinę padėtį jėgos tampa laisvos. Spyruoklinė svirtis grįžta į savo pradinę padėtį ir tuo pačiu metu perjungia į ramybės padėtį prie jos šarnyrais prijungtą suspaudžiamąją kabę.
[0006] Naudinga prie spyruoklinės svirties pritaisytą elastinį besideformuojantį laikiklį beveik statmenai pritvirtinti prie spyruoklinės svirties jos judėjimo kryptimi. Tikslinga prie laikiklio pritaisyti kumštelį, kuris įeina į dulkių siurblio korpuse esančią angelę. Laikiklio elastingumas papildomai padidina spyruoklinės svirties atstatomąją jėgą.
[0007] Pagal naujovę spyruoklinė svirtis susideda iš dviejų antdėklų ir mažiausiai vienos spyruoklės. Spyruoklinę
[0008] svirti, pravartu pagaminti monolitinę iš elastiškai deformuojamos plastmasės. Palyginus su stabilia spyruokline svirtimi, pagal išradimą pagaminta spyruoklinė svirtis turi toki, privalumą, kad gali būti kompensuotos atsitiktinės tempimo jėgos, veikiančios spyruoklinę svirti,, ir tuo pačiu išvengiama spyruoklinės svirties sulaužymo, jei ji techniškai netinkamai eksploatuojama.
[0009] Pagal išradimą, įeinančio į laikančiąją kišenę spyruoklinės svirties gale yra įtaisytas klavišas, kurio pagalba kablio užkabinimo zonoje padidėja spyruoklinės svirties paviršius ir tuo pačiu per kablį pagerinamas spyruoklinės svirties veikimas. Išradimo atlikimo pavyzdžiai parodyti brėžiniuose ir toliau paaiškinami detaliau.

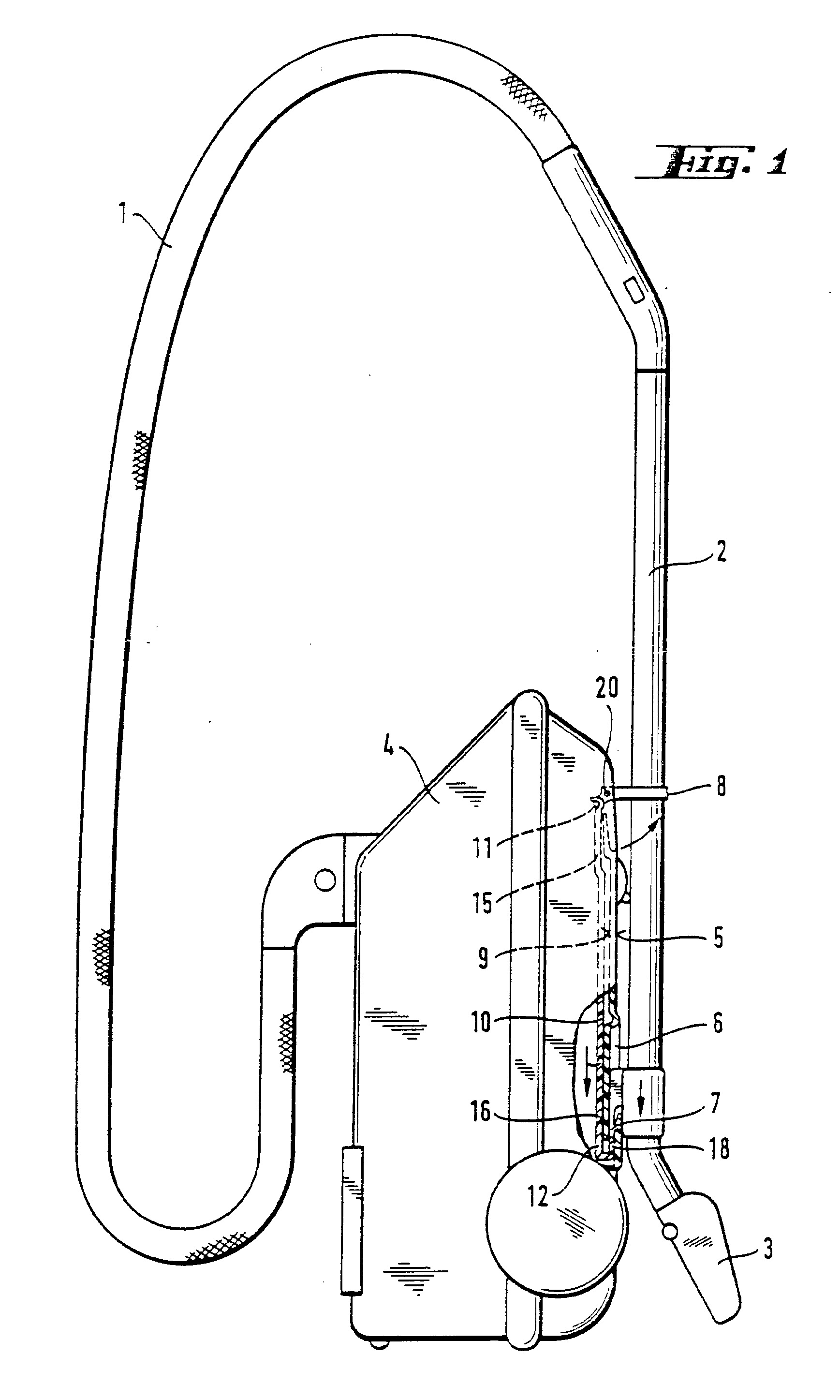

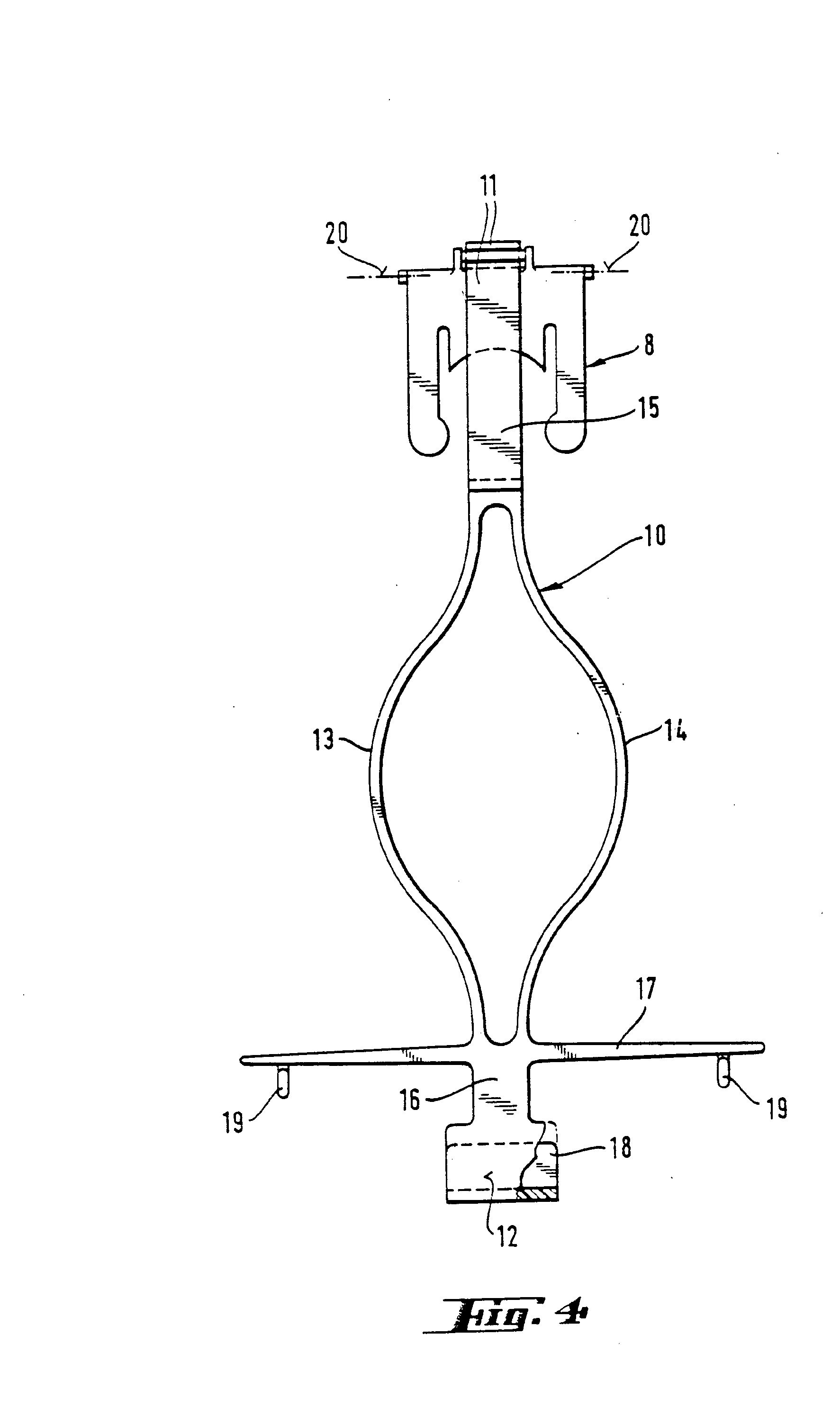

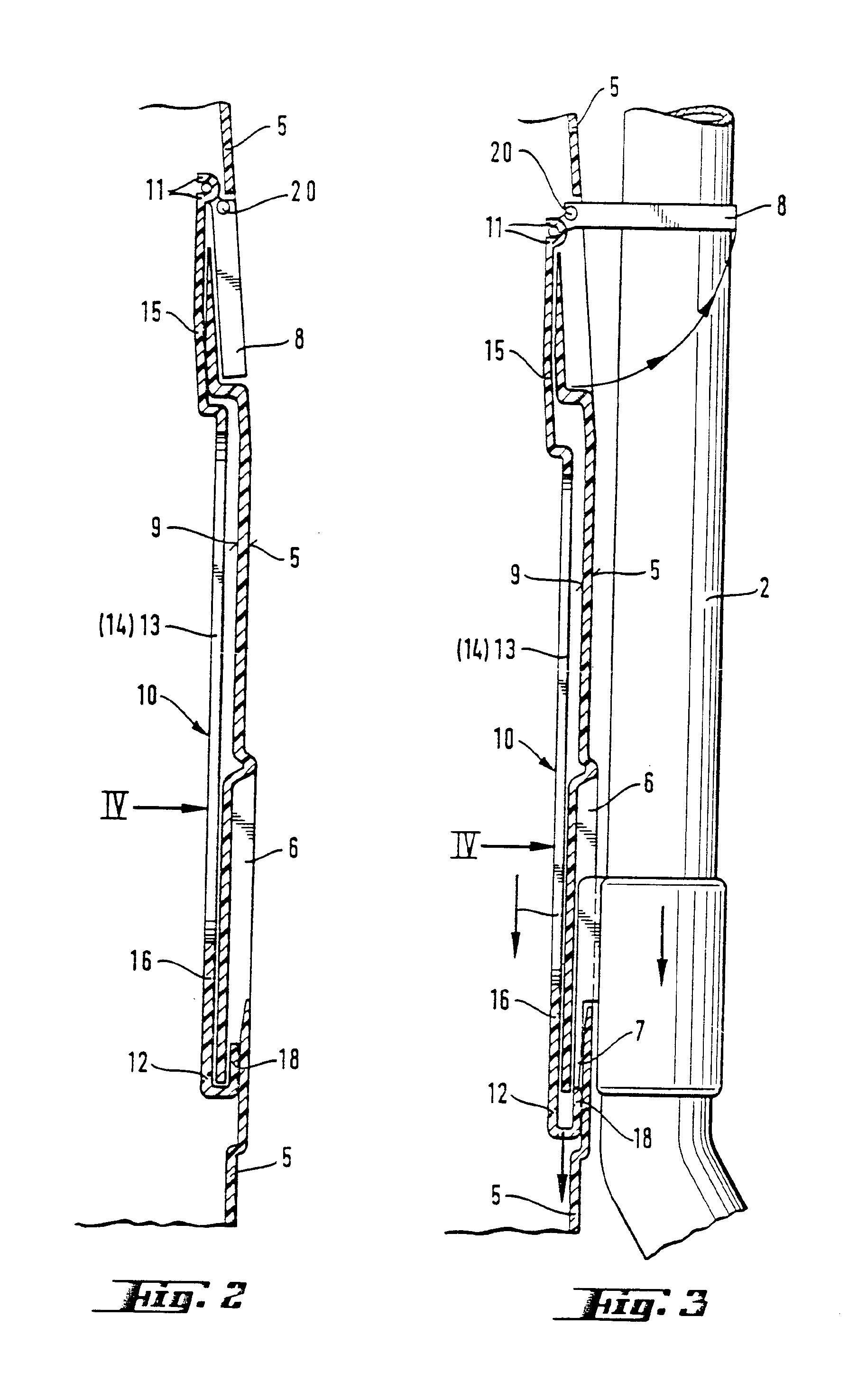

[0010] Fig. 1 - dulkių siurblys su prie jo pritvirtintu siurbimo vamzdžio antgalio bloku; Fig. 2 - pagal išradimą atliktas laikantysis įtaisas su besisukančiomis suspaudžiamosiomis kabėmis; Fig. 3 - pagal išradimą atliktas laikantysis įtaisas su pasuktomis suspaudžiamosiomis kabėmis; Fig. 4 - pagal išradimą atlikta spyruoklinė svirtis. Fig. 1 parodytas sutinkamai su išradimu dulkių siurblys ramybės būvyje, susidedantis iš siurbimo žarnos 1, siurbimo vamzdžio 2 ir siurbimo antgalio 3 siurbimo vamzdžio antgalio blokas tvirtinamas laikančiajame įtaise, esančiame dulkių siurblio korpuse 4. Laikantysis įtaisas susideda iš korpuso dugne 5 padarytos laikančiosios kišenės 6 kabliui 7, esančiam ant siurbimo vamzdžio 2, ir korpuso dugne 5 numatytų besisukančių suspaudžiamųjų kabių 8 siurbimo vamzdžiui 2. Dulkių siurblio korpuse 4 prie vidinės sienelės 9 pritaisyta besisukanti spyruoklinė svirtis 10. Spyruoklinės svirties 10 galas 11 šarnyriniu būdu sujungtas su suspaudžiamomis kabėmis 8, o antras galas 12 įeina į laikančiąją kišenę 6. Spyruoklinė svirtis pagaminta monolitiškai ir susideda iš dviejų spyruoklių 13 ir 14, dviejų antdėklų 15 ir 16 ir vieno elastiškai deformuojamo laikiklio 17. Laikančios kišenės zonoje spyruoklinės svirties 10 galas 12 yra išlenktas ir įeina į laikančiąją kišenę 6. Spyruoklinės svirties 10 išlenktame gale 12 yra klavišas 18. Laikiklyje 17 numatyti kumšteliai 19, kurie įeina į dulkių siurblio korpuso 4 vidinėje sienelėje 9 esančią, bet neparodytą, angelę, dėl to spyruoklinė svirtis 10 fiksuojama prie vidinės sienelės 9. Kabliui 7, esančiam ant siurbimo vamzdžio 2, įeinant į laikančiąją kišenę 6, esančią prie dulkių siurblio korpuso 4, kablys 7 pradeda kontaktuoti su klavišu 18, esančiu spyruoklinėje svirtyje 10. Kablio 7 jėgos dėka spyruoklinės svirtis 10, esanti prie dulkių siurblio korpuso 4 vidinės sienelės 9, juda strėlės kryptimi (Fig. 3), tuo pačiu metu statmenai judėjimo krypčiai prie spyruoklinės svirties 10 esantis laikiklis 17 įsitempia dėl savo elastingumo. Spyruoklinės svirties 10 galas 11 šarnyrais sujungtas su suspaudžiamąja kabe 8, kurią į darbinę padėtį perjungia spyruoklinė svirtis 10. Išeinant kabliui 7 iš laikančiosios kišenės 6 nutraukiama sąveika tarp kablio 7 ir spyruoklinės svirties 10, dėl to lieka nepanaudota spyruoklinės svirties 10 ir laikiklio 17 grąžinančioji jėga, todėl spyruoklinė svirtis grįžta į savo pradinę padėtį ir tuo pačiu metu šarnyrais sujungtą suspaudžiamąją kabę 8 perjungia d, jos ramybės padėtį,
1. Elektrinis dulkių siurblys su siurbimo vamzdžio antgalio bloku, susidedančiu iš siurbimo žarnos, siurbimo vamzdžio ir siurbimo antgalio ir prie dulkių siurblio korpuso pritaisyto laikančiojo įtaiso siurbimo vamzdžio antgalio blokui, susidedančio iš besisukančios suspaudžiamosios kabės siurbimo vamzdžiui ir laikan-čiosios kišenės kabliui, pritaisytam prie siurbimo vamzdžio ir/arba prie siurbimo antgalio, besiskiriantis tuo, kad prie dulkių siurblio korpuso (4) vidinės sienelės (9) paslankiai pritaisyta spyruoklinė svirtis (10), spyruoklinės svirties (10) vienas galas (11) šarnyriškai sujungtas su suspau-džiamąja kabe (8), antras galas (12) laikančiosios kišenės zonoje sąveikauja su kabliu (7), ant spyruoklinės svirties (10) beveik statmenai judėjimo krypčiai pritaisytas elastiškai besideformuojantis laikiklis (17), ir spyruoklinės svirties (10) ir laikiklio (17) grąžinančioji jėga yra mažesnė už jėgą, per kablį (7) veikiančią spyruoklinę svirtį (10).
2. Elektrinis dulkių siurblys pagal 1 punktą, besiskiriantis tuo, kad spyruoklinė svirtis (10) susideda iš dviejų antdėklų (15 ir 16) ir mažiausiai vienos spyruoklės (13), ir spyruoklinė svirtis (10) padaryta kaip monolitinė dalis.
3. Elektrinis dulkių siurblys pagal 1 ir 2 punktus, besiskiriantis tuo, kad spyruoklinė svirtis (10) ir laikiklis (17) pagaminti kaip vienas blokas.
4. Elektrinis dulkių siurblys pagal 1, 2, 3 punktus, besiskiriantis tuo, kad spyruoklinės svirties (10) vienas galas laikančiosios kišenės (6) zonoje yra išlenktas, spyruoklinės svirties (10) išlenktas galas (12) įeina i, laikančiąją kišenę (6) ir gale (12) numatytas klavišas (18).
