[LT] Išradimas priklauso kineskopų stiklo detalių - ekranų ir kūgių - paviršiaus abrazyvinio apdirbimo būdams.@Siūlomame išradime detalių apdirbimas atliekamas jas prispaudžiant prie besisukančio įrankio su ekscentricitetu įrankio ašiai, kuris sąlygoja simetriškai išdėstytų detalių sukimąsi apie savo ašį dėl atsiradusios trinties arba priverstinai. Ekscentriciteto dydis parenkamas pagal formulę, įvertinančią įrankio vidinį ir išorinį spindulius, instrumento kampinį sukimosi greitį ir įrankio vidinės ir išorinės žiedinių zonų užpildimo koeficientus.
[EN] The invention relates to mechods for an abrasive grinding of surfaces of kinescope glass details. According to this invention the grinding of details is made by pressing they to a rotating instrument with an accentricity about an axis of the instrument. The eccentricity dependents on the rotating of the details laid out simetrically around his axis due to a friction or forced rotate. The size of the eccentricity is selected by formula estimating the inside and outside radius, an angular velocity of the instrument and the block coefficients of inside and outside ring zone.
[0001] Siūlomas išradimas priklauso kineskopų stiklo detalių-ekranų ir kūgių borto paviršiaus abrazyvinio apdirbimo būdams.

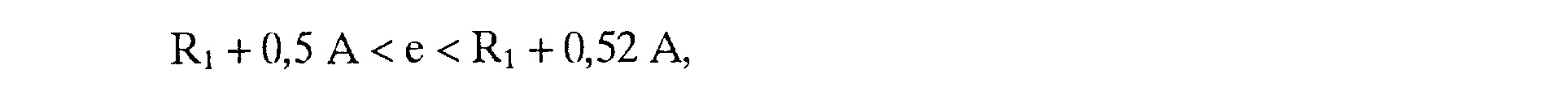

[0002] Šiuo metu yra žinomas stačiakampių detalių plokščių paviršių apdirbimo būdas (LT patentas Nr. 3202), kai šlifuojančiam įrankiui su žiediniu darbiniu paviršiumi suteikiamas sukimasis, o detalės laisvai uždedamos ant įrankio su ekscentricitetu įrankio ašiai ir prispaudžiamos prie įrankio, kuris sąlygoja simetriškai išdėstytų detalių sukimąsi apie savo ašis dėl atsiradusios trinties, o vidutinį ekscentriciteto dydį vienu metu apdirbamų detalių parenka pagal formulę:
[0003]
[0004] kur e - vidutinis atstumas nuo visų vienu metu apdirbamų detalių
[0005] sukimosi centrų;
[0006] Ri - įrankio vidų apribojantis spindulys;
[0007] R2 - įrankio išorinis spindulys;
[0008] Tačiau šis būdas nenumato apdirbimo būdų, kai detalės yra priverstinai sukamos apie savo ašį arba kai stabdomas jų sukimasis, o taip pat, kai naudojamas įrankis su neištisine darbinio paviršiaus geometrija, pažeidus įrankio tolyginį susidėvėjimą žiedinėse zonose.
[0009] Taip pat yra žinomas staklių ir įrankio geometrijos derinimo būdas (Zubakov V.G., Technologija optičeskich detalej, M., Mašinostrojenije, 1985, 124 pusi.), pagal kurį optinių detalių apdirbimo kinematinių programų apskaičiavimus atlieka, įvertinant užpildymo koeficientą įrankio žiedinėse zonose ir greičio koeficientų pasiskirstymą įrankio žiedinėse zonose. Atitinkamus koeficientus parenka pagal pridedamas lenteles.
[0010] Tačiau šis būdas nenumato apdirbimo būdų, kai vienu įrankiu vienu metu apdirbamos daugiau nei viena detalė, o taip pat apriboja detalių įstatymo ekscentricitetų įrankio ašies atžvilgiu reikšmes:
[0011] Tuo pačiu neatitinka kineskopų stiklo detalių apdirbimo technologijos, kai vienu metu apdirbamos keturios ir daugiau detalių, o įrankio tolyginį susidėvėjimą užtikrina ekscentricitetų nustatymas (0,75 - 0,8) D/2, jei yra laisvas detalių sukimasis, ir daugiau nei 0,8 D/2, jei stabdomas detalių sukimasis.

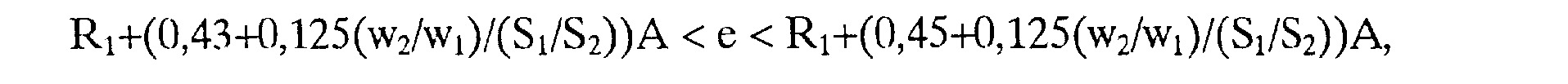

[0012] Siūlomame išradime detalių apdirbimas atliekamas jas prispaudžiant prie besisukančio įrankio su ekscentricitetais įrankio ašies atžvilgiu. Detalių sukimasis atliekamas laisvai pritvirtinant arba priverstinai, detalės įstatomos su ekscentricitetų e pagal santykį:
[0013] kur e - vidutinis atstumas nuo visų vienu metu apdirbamų detalių
[0014] sukimosi centrų;
[0015] Ri - įrankio vidų apribojantis spindulys;
[0016] R2 - įrankio išorinis spindulys;
[0017] Wi - kampinis instrumento sukimosi greitis;
[0018] w2 - vidutinis kampinis detalių sukimosi greitis per visą detalės
[0019] apdirbimo laiką;
[0020] Si- įrankio vidinės žiedinės zonos užpildymo koeficientas;
[0021] S2 - įrankio išorinės žiedinės zonos užpildymo koeficientas;

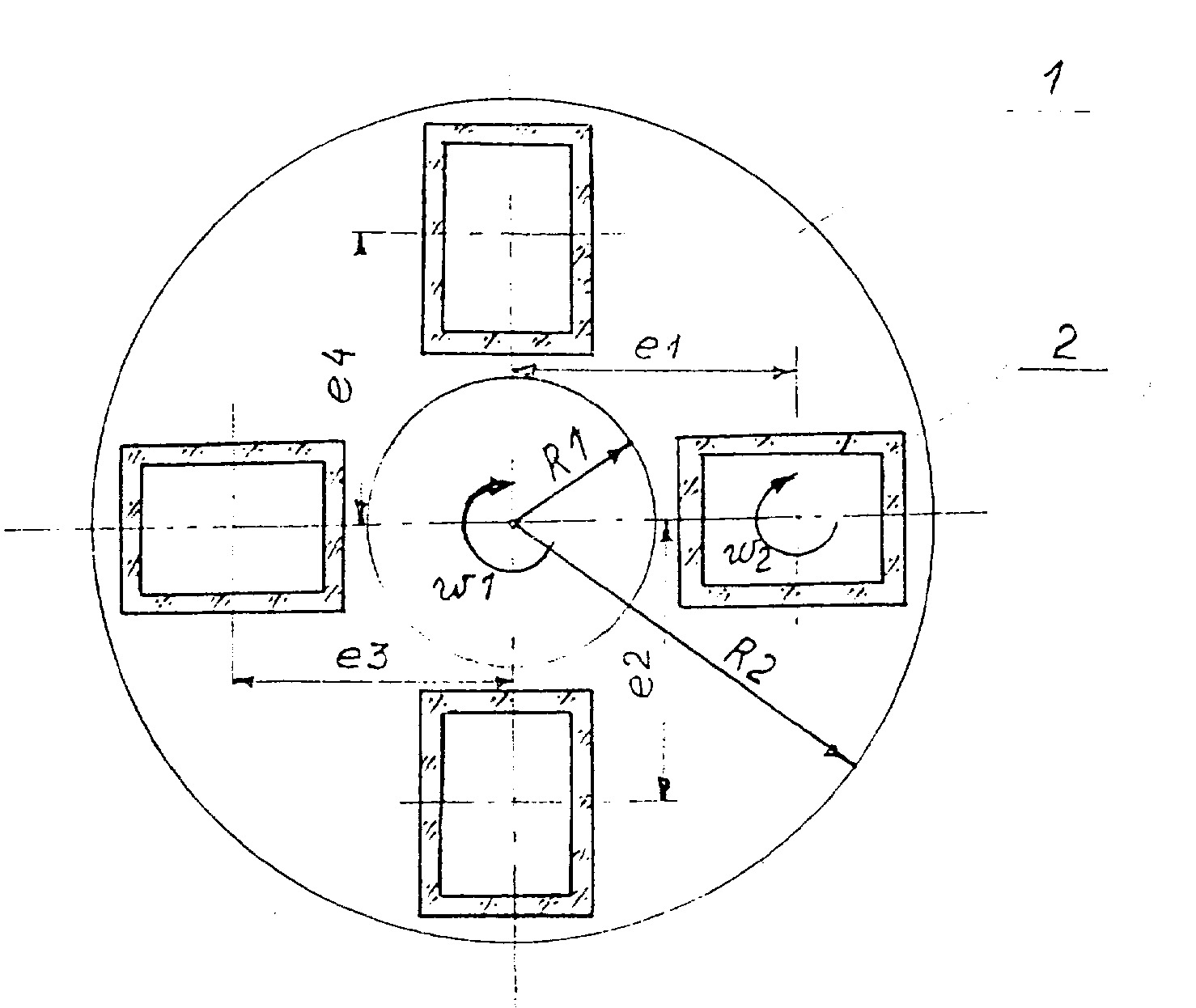

[0022] Siūlomo būdo realizavimui (brėž.) įrankiui 1 su žiediniu darbiniu paviršiumi, apibrėžtu spinduliais Ri ir R2, perduoda priverstinį sukamąjį judesį, kurio kampinis greitis Wį, detalės 2 sukamąjį judesį, kurio kampinis greitis \v2, gauna dėl trinties ar priverstinai. Apdirbamos detalės įstatomos su ekscentricitetais ei...e4 įrankio ašies atžvilgiu ir prispaudžiamos mechanizmu ar pneumatiniu būdu.
[0023] Įrankio darbinio paviršiaus tolyginį susidėvėjimą užtikrina šių valdančių parametrų pasirinkimas: kampinių įrankio ir apdirbamų detalių sukimosi greičių, įrankio geometrijos, detalių ekscentricitetų pagal nurodytąją formulę.
[0024] Apdirbimo būdo realizavimui panaudotas plokščias diskas su darbiniu paviršiumi, apribotu spinduliais Ri = 150 mm ir R2 = 480 mm ir su pritvirtintais prie jo deimantiniais elementais. Vienu metu apdirbami 4 kineskopo ekranai iš stiklo C95-3 su įstrižaine 370 mm. Detalių prispaudimo jėgą sudaro nuo 20 iki 100 kg.
[0025] Įrankio susidėvėjimo charakteris nustatomas pagal formulę:
[0026]
[0027] kur V(R0 - įrankio susidėvėjimo intensyvumas vidinėje žiedinėje zonoje;
[0028] V(R2) - įrankio susidėvėjimo intensyvumas išorinėje žiedinėje zonoje.

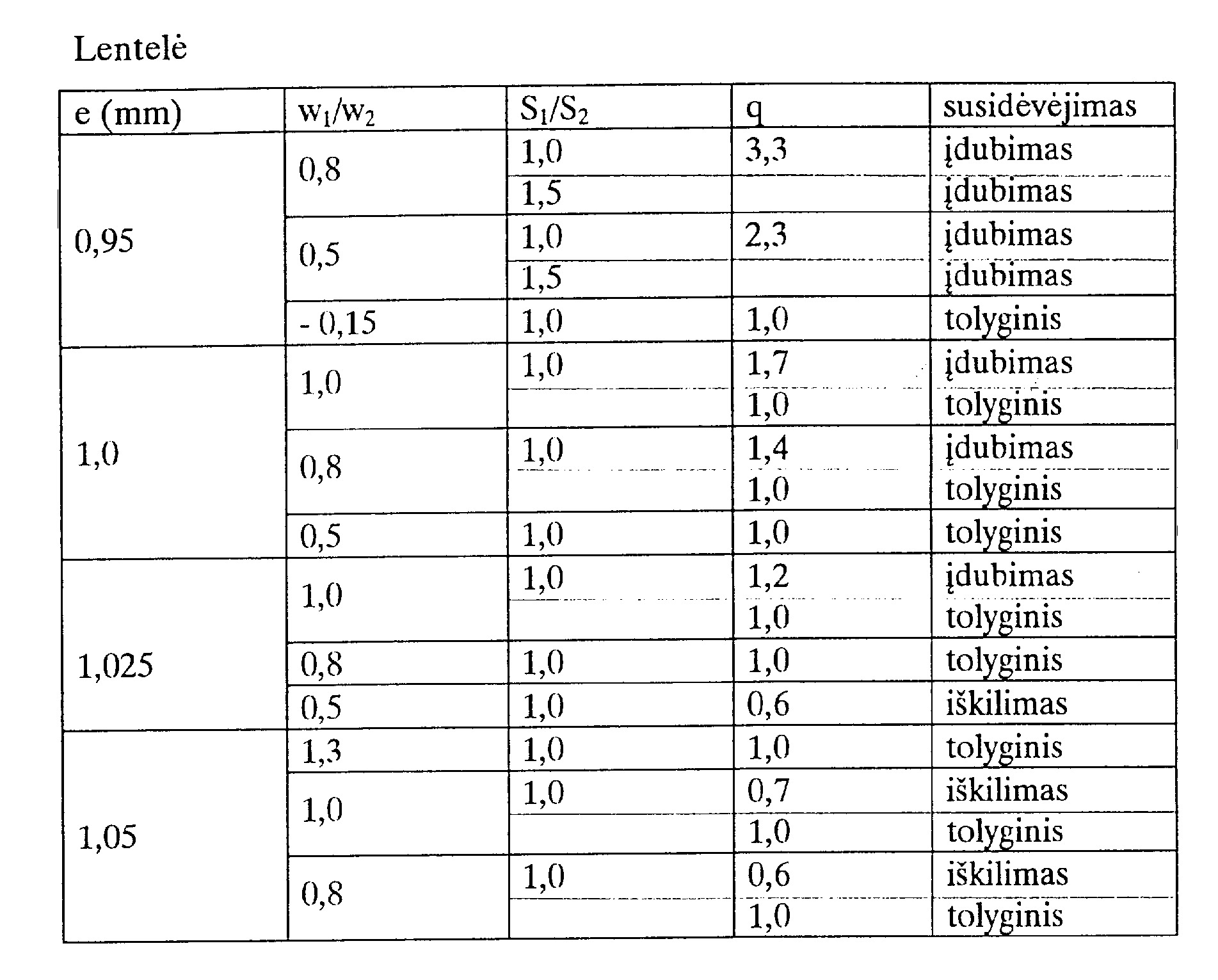

[0029] Lentelėje parodyti rezultatai, demonstruojantys detalių apdirbimo parametrus: vidutinio ekscentriciteto reikšmę, įrankio ir detalių sąlyginio sukimosi greitį, įrankio užpildymo koeficientų santykio tarp vidinės ir išorinės žiedinių zonų bendrąją įtaką.
[0030] Kaip matoma iš lentelės, tolyginį įrankio susidėvėjimą užtikrina keleto valdančiųjų parametrų reikšmės, kai jų bendras poveikis atitinka santykį, nustatomą šiuo būdu.
[0031] Siūlomas apdirbimo būdas leidžia išplėsti šlifavimo įrankio susidėvėjimo valdymo galimybes, šlifuojant kineskopų stiklo detales skirtingais technologiniais režimais, tuo pačiu gerinant jų formos tikslumą.

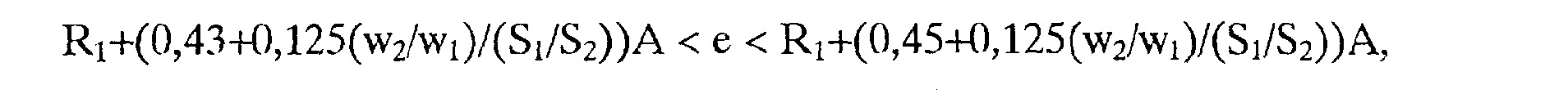

Kineskopų stiklo detalių - ekranų ir kūgių apdirbimo būdas, kai šlifuojančiam įrankiui su žiediniu darbiniu paviršiumi suteikiamas sukimasis, o detalės uždedamos ant įrankio su ekscentricitetais įrankio ašiai ir prispaudžiamas prie įrankio, kuris sąlygoja simetriškai išdėstytų detalių sukimąsi apie savo ašis dėl atsirandančios trinties arba priverstinai, besiskiriantis tuo, kad vidutinį ekscentriciteto dydį vienu metu apdirbamų detalių parenka pagal formulę:
