[LT] Išradimas susijęs su korpusais, kurie turi apsaugos priemones manometriniam slėgiui viduje korpuso sumažinti. @Korpusas susidedantis iš pagrindinės korpuso dalies ir dangtelio, sujungtų varžtų rinkinio pagalba, pasižymi tuo, kad siekiant pagerinti patikimumą, kiekvienas varžtas turi deformuojamą apsaugos priemonę įstatytą tarp varžto ir pagrindinės korpuso dalies arba dangtelio taip, kad, padidėjus slėgiui korpuso viduje virš leidžiamos kritinės reikšmės, nurodytos priemonės deformuojasi užduotu būdu, atitinkamai pasislinkdamos tarp pagrindinės korpuso dalies ir jo dangtelio ir sudarydamos tarpą tarp jų, dėl to sumažinamas slėgis minėtame korpuse.
[EN]
[0001] Šis išradimas susijęs su korpusais, turinčiais apsaugines priemones arba įrengimus viršslėgio, kuris susidaro tokių korpusų viduje, pašalinimui. Indivi-dualiu pritaikymo aspektu išradimas susijęs su elektros aukštos įtampos automatų korpusais arba pakartotinio jungimo rele.
[0002] Žinomi perjungimo automatai, skirti aukštos įtampos elektrinėms maitinimo sistemoms. Tokie automatai paprastai turi išjungiklius, veikiančius automatiškai arba rankiniu būdu ir patalpintus hermetiškų korpusų, užpildytų atitinkamu darbiniu skysčiu arba dujomis (dujų pavidalo tepalu ir t.t.), viduje. Kai kuriais atvejais automatų korpusai vakuumuojami (žr. Vokietijos paraišką Nr. 12 30 892, Nr. 21 040 106, H01H 9/04, 1966; TSRS aut. liud. Nr. 1 457 008, H01H 9/04, 1987).
[0003] Esant trumpiems sujungimams, tokiuose korpusuose atsiranda maksimalios įtampos ir srovės, paprastai iki kelių tūkstančių amperų ir voltų. Trumpas sujungimas sudaro nenormalias sąlygas elektros įrengimų funkcio-navimui ir gali sukelti nereikalingą elektros lanko iškrovą. Įvykus iškrovai, temperatūra ir slėgis korpuso viduje staigiai išauga, tai gali jį suardyti.
[0004] Šio išradimo objektas - korpusas, susidedantis iš pagrindinės korpuso dalies - apvalkalo ir dangtelio, kurie hermetiškai sutvirtinami vienas su kitu varžtų rinkiniu.
[0005] Šio korpuso esminis skirtumas yra tas, kad kiekvienas tvirtinimo sujungimo varžtas turi deformuojančią apsaugos priemonę, įmontuotą tarp varžto ir pagrindinės korpuso dalies arba jo dangtelio. Konstrukciškai, šis varžtų tvirtinimo mazgas išspręstas tokiu būdu, kad, padidėjus slėgiui korpuso viduje iki dydžio, didesnio už kažkokį tai leistiną dydį, nurodyta priemonė
[0006] susispausdama deformuojasi nustatytu budu, dėl to, atsitraukiant * dangteliui nuo pagrindinės korpuso
[0007] t
[0008] dalies, tarp jų "šusic&fro praeinamas tarpas, pro kurį sumažinamas monometrinis slėgis iš korpuso.
[0009] Viename iš siūlomų variantų išradimo įvykdymui kiekviena deformuojanti apsauginė įranga sudaryta iš tuščiavidurės vamzdinės detalės, apgaubiančios varžtą ir esančios tarp varžto galvutės ir besišliejančios korpuso dalies arba jo dangtelio.
[0010] Žiūrint praktiškai, tikslinga numatyti kiekvienai deformuojamai vamzdinei detalei specialias nukreipia-mąsias priemones, kurios nukreiptų šią detalę varžto ašies kryptimi. Tokie nukreipiamieji nustatomieji įtaisai gali būti padaryti pačioje vamzdinėje detalėje kaip apsaugos priemonė arba atskira detalė, įtaisyta tarp varžto ir nurodytos vamzdinės detalės.
[0011] Ši vamzdinė detalė gali būti padaryta iš bet kokio metalo, pvz., nerūdijančio plieno arba aliuminio, ir gali turėti susilpninto skerspjūvio zoną, pvz., vienos arba kelių kiaurymių, poros priešpriešinių įgilinimų, griovelių, įpjovimų ir t.t., palei kuriuos prasideda deformacij os.
[0012] Pageidautina, kad nurodyta susilpninta pjūvio zona būtų vamzdinės detalės centre (pagal jos aukštį); šiuo atveju, esant deformacijai, centrinė šios detalės dalis išsilenks statinaitės pavidalu į išorę.
[0013] Alternatyviniame variante išradimo vykdymui kiekviena deformuojama apsaugos priemonė sudaroma iš keletos ašimis sutampančių lėkštinių spyruoklių, iš kurių kiekviena turi nupjauto kūgio formą.

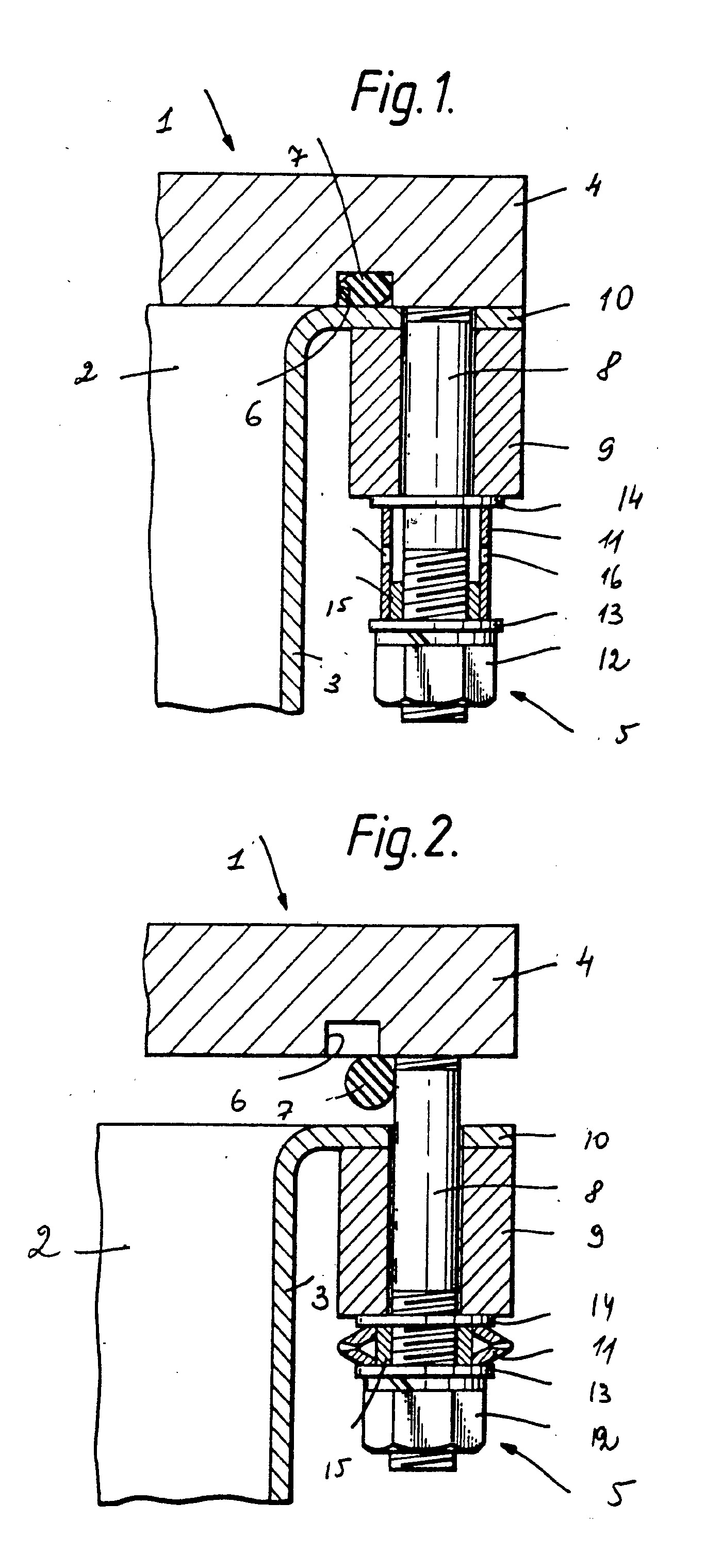

[0014] Kaip iliustracijos pavyzdi, išnagrinėsime išradimo variantą. Šio varianto aprašymas iliustruojamas paaiš-kinamaisiais brėžiniais, kuriuose parodyti vertikalūs vietiniai pjūviai nagrinėjamo korpuso su apsaugine įranga, kuri parodyta atitinkamai pradinėje nedefor-muotoje ir deformuotoje suspaustoje padėtyje.
[0015] Toliau smulkiai analizuojami išradimo brėžiniai.
[0016] Pozicija 1 pažymėta korpuso dalis, kurioje yra perjungimo automatas (neparodytas). Paprastai tokiuose įrenginiuose naudojamas dujinis užpildytuvas tipo SF6.
[0017] Korpusas 2 susideda iš: atdaros pagrindinės dalies arba rezervuaro 3 ir plokštelių tipų uždaromosios dalies arba dangtelio 4, sujungtų hermetiškai vienas su kitu varžtų 5 rinkinio pagalba, išdėstytų apskritimu tam tikru žingsniu. Į žiedini, įgilinimą 6 iš apatinės dangtelio 4 pusės pastatytas sandarinimo žiedas-riebokšlis 7, kurio pagalba užsandarinamas vidinis korpuso 2 tūris nuo išorinės atmosferos.
[0018] Toliau reikia nurodyti, kad varžtų srieginės dalys 8 praeina per atramini, žiedą 9, besiremianti, i, pagrindinės korpuso dalies 3 žiedini, flanšą 10, ir įeina į atitinkamas sriegines uždaras skyles dangtelyje 4.
[0019] Nagrinėjamas korpusas 2 turi apsaugines priemones (įrengimus), skirtas slėgio sumažinimui šio korpuso tūryje, kada jis padidėja virš leistinos maksimalios reikšmės, pavyzdžiui, įvykus lankinei iškrovai ant išjungiklio, patalpinto dujinio SF6 atmosferoje. Tai daroma, siekiant išvengti dalinio arba visiško korpuso suardymo, įvykus sprogimui.
[0020] Toliau smulkiai analizuojama šių priemonių konstruk-cija. Ši priemonė, kuria aprūpinamas kiekvienas varžtas 5, susideda iš tuščiavidurės vamzdinės detalės 11, pavyzdžiui, iš nerūdijančio plieno arba aliuminio, su nustatyta takumo riba ir suirimo įtempimais. Ši detalė uždėta ant varžto 5 srieginės dalies 8 ir yra tarp varžto galvutės 12 ir atraminio žiedo 9 apatinio galo, nuo kurių ji atitinkamai atskirta dviem atraminėm poveržlėm 13, 14. Žiedinis kontrinimo indėklas 15 srieginėje dalyje 8 išlaiko vamzdinės detalės 11 ir varžto 5 ašių lygiagretumą.
[0021] Nagrinėjamos konstrukcijos veikimo principas. Atsiradus korpuso 2 viduje monometriniam slėgiui, viršijančiam leistiną reikšmę, kurio priežastimi yra trumpas sujungimas elektros įrengimuose, kurie yra korpuse, ir lanko iškrovos, šis slėgis stengiasi atstumti pagrindinę korpuso dalį 2 ir dangteli, 4 vieną nuo kito, sukeldamas vamzdinėse apsaugos detalėse atitinkamas spaudimo apkrovas, perduodamas iš vienos pusės, per atspaudžiamą dangtelį 4 ir įtvirtintus jame varžtus, o iš kitos pusės nuo rezervuaro korpuso dalies 2 per atraminį žiedą 9.
[0022] Kada ašinė apkrova veikia vamzdines detales 11 ir viršija jų medžiagos takumo ribas, šios detalės deformuojasi, kaip parodyta Fig. 2, dėl to tarp pagrindinės korpuso dalies 2 ir dangtelio 4 atsiranda tarpas, per kurį sumažinamas slėgis, buvęs korpuse 2.
[0023] Akivaizdu, kad vamzdinių detalių 11 medžiaga ir matmenys, o taip pat varžtų 5 užsukimo momentas parenkamas tokiu būdu, kad šių detalių deformacija vyktų, esant apibrėžtam , slėgiui korpuso 2 viduje. Praktiškai naudinga, kad vamzdinės detalės centre turėtų susilpnintą skerspjūvį, pavyzdžiui, priešprie-šiais išgręžtų dviejų skylių pavidalo, tokį, kad šių detalių deformacija prasidėtų nurodytoje centrinėje zonoje ir vyktų detalėms išsilenkiant į lauko pusę statinės pavidalu, kaip parodyta Fig. 2, galiausiai pereinant i, sudedamo "kiniško žibinto" profilį.
[0024] Esant tokiam konstrukciniam sprendimui, slėgis, prie kurio prasideda vamzdinės detalės 11 deformacija, priklausys nuo susilpninto pjūvio zonos, kuri kai kuriais atvejais gali būti sudaryta įpjovimais, kanalais, profiliais ir t.t., charakterio ir/arba vietos.
[0025] Taip pat šis slėgis gali keistis, keičiantis vamzdinių detalių 11 matmenims ir medžiagai. Pavyzdžiui, nerūdijantis plienas turi didesnį stiprumą tempimui, negu aliuminis, ir tais atvejais, kada korpuse 2 padidėja slėgis, šis plienas palankesnis, kadangi, skirtingai negu aliuminis, turi aiškiai išsiskiriančias spyruokliavimo-deformacijos savybes suspaudžiant ir nesukelia per didelių apkrovų ant varžtų 5, sugerdamas didesnę energiją negu aliuminis.
[0026] Deformuojamų vamzdinių detalių 11 tikslingumas suteikia naudotojui akivaizdžią informaciją apie trumpą sujun-gimą korpuse ir galimybes atstatyti elektros įrengimus j ame.
[0027] Deformuojamos apsauginės priemonės gali būti gaminamos nebūtinai kaip vamzdinės detalės, kaip tai parodyta brėžiniuose. Jos gali būti įvairios, pavyzdžiui, lėkštinių spyruoklių komplektai, iš kurių kiekviena turi nupjauto kūgio formą. Šiuo atveju, atskiros paketo spyruoklės susidedamos viena į kitą, sudarydamos kom-paktinę standžią grandį, arba atvirkščiai - perverčiant vieną prieš kitą, sudarant stangresnę atraminę konstrukciją, bet su tomis pačiomis charakteristikomis kaip ir tiesioginiu, lizdiniu sudėjimu ir esant tam pačiam jų skaičiui.
[0028] Pabaigoje reikia atkreipti dėmėsi, į tai, kad nagri-nėjamo išradimo apimtis neapsiriboja duotu variantu, kuriame pareikštas korpusas naudojamas aukštos įtampos elektros perjungiklių saugiam įmontavimui. Praktikoje, toks korpusas gali būti panaudojamas įvairiausiais atvejais, kai jo viduje gali pasireikšti neleistinai aukšti slėgiai.
1. Korpusas, susidedantis iš pagrindinės korpuso dalies ir dangtelio,, sujungtų varžtų rinkinio pagalba, besiskiriantis tuo, kad kiekvienas varžtas turi deformuojamą apsaugos priemonę, įstatytą tarp varžto ir pagrindinės korpuso dalies arba dangtelio taip, kad, padidėjus slėgiui korpuso viduje virš leidžiamos kritinės reikšmės, nurodytos priemonės deformuojasi užduotu būdu, atitinkamai pasislinkdamos tarp pagrindinės korpuso dalies ir jo dangtelio ir sudarydamos tarpą tarp jų, dėl to sumažinamas slėgis minėtame korpuse.
2. Korpusas pagal 1 punktą, besiskiriantis tuo, kad kiekviena deformuojama apsaugos priemonė yra tuščiavidurio vamzdžio, apgaubiančio varžto strypą ir įstatyto tarp varžto galvutės ir pagrindinės korpuso dalies ir jo dangtelio, pavidalo.
3. Korpusas pagal 2 punktą, besiskiriantis tuo, kad kiekviena vamzdinė apsaugos detalė turi atramines kreipiamąsias priemones, kurių ašys atitinka tų varžtų ašis, ant kurių jos uždėtos.
4. Korpusas pagal 3 punktą, besiskiriantis tuo, kad atraminės kreipiamosios priemonės patalpintos ant pačios vamzdinės detalės.
5. Korpusas pagal 3 punktą, besiskiriantis tuo, kad atraminės kreipiamosios priemonės pagamintos kaip atskira detalė, patalpinta tarp varžto ir nurodytos vamzdinės apsaugos detalės,.
6. Korpusas pagal 2-3 punktus, besiskiriantis tuo, kad ant kiekvienos vamzdinės detalės yra susilpninto skerspjūvio zona.
7. Korpusas pagal 6 punktą, besiskiriantis tuo, kad susilpninto skerspjūvio zona sudaroma viena arba keliomis kiaurymėmis, išdėstytomis vamzdinės detalės centre.
8. Korpusas pagal 1 punktą, besiskiriantis tuo, kad kiekviena deformuojama apsaugos priemonė sudaryta iš bendraašių lėkštinių spyruoklių, iš kurių kiekviena turi kūgio formą.
