[LT] Neaustinė filtrinė medžiaga priklauso tekstilės pramonės sričiai ir skirta panaudoti pramoniniuose filtruose. Medžiaga sudaryta iš dviejų sluoksnių, sutvirtintų kamšymo būdu. Vienas sluoksnis pagamintas iš joninių pluoštų, antras-iš cheminių.Sluoksnių masių santykis nuo 100:0 iki 70:30. medžiagos paviršiaus tankis 290-470 g/m², storis 2,3-5,5 mm.
[EN]
[0001] Išradimo sritis - tekstilės pramonė, konkrečiai neaustinės tekstilės medžiagos, naudojamos pramoniniuose filtruose.
[0002] Žinomą technikos lygi, galima apibūdinti filtrinė neaustine dvisluoksne tekstilės medžiaga, kurios išorinis sluoksnis - poliamidinio aukštos santraukos pluošto ( 70 .%) ir sintetinio poliesterinio pluošto ( 30 %) mišinys, o vidinis sluoksnis - regeneruotos vilnos pluoštas, esant sluoksnių santykiui 1:1- 1:5. Bendra medžiagos masė 200- 600 g/ m2 .( TSRS a. 1. 878833, TIK3. D . 04 H 1/ 42 publ. 1981, Nr. 41).
[0003] Yra žinoma filtrinė neaustinė medžiaga, kurios sluoksniai sudaryti iš jonitinių ir- nejonitinių pluoštų, o nejonitinio pluošto sluoksnio sudėtis viskozinis, lavsaninis, nitroninis arba polipiopile-ninis pluoštai. Sluoksnių santykis 4- 6:1. Abu sluoksniai ( klodai) sujungti kamšymo būdu. Medžiaga pasižymi geromis filtravimo charakteristikomis ir aktyviai sugeria iš oro rūgščias arba šarmines dujas bei garus ( vandenilio chloridą, chlorą, silicio tetrachloridą, sieros oksidą, amoniaką ir kt.) (TSRS a. 1. 897259, TIK3 B 01 D 39/ 16, publ. 1982. Nr. 2).
[0004] Artimiausia siūlomai yra filtrinė medžiaga, aprašyta TSRS a. 1. 581973 ( TIK2 B 01 D 39/ 00, publ. 1977, Nr. 44), sugerianti rūgščias dujas, pagaminta iš
[0005] celiuliozinių ir sintetinių pluoštų; 75- 95 % mases - modifikuotas celiuliozinis anijoninis pluoštas CM- A2, o likęs kiekis ( 5- 25 % masės) - nejoniniai pluoštai, pirmiausia viskozė, nitronas , lavsanas, polipropi-lenas. Medžiagos paviršiaus tankis nuo 409 iki 749 g/ m2, storis 6- 7, 9 mm, oro pralaidumas 86- 238 dmJ/ m2s. Medžiaga pasižymi geromis filtravimo charakteristikomis, iš jos siūloma gaminti filtrus, respiratorius, dujas valančių įrenginių elementus, rūgštinio pobūdžio
[0006] kenksmingoms priemaišoms iš oro valyti. Nejoninių pluoštų, priedai įgalina sumažinti savikainą. Gaminant flitrinę medžiagą, modifikuoti anijoniniai ' ir nejonitiniai pluoštai sumaišomi parinktu santykiu ir formuojamas tam . tikro storio klodas _/ Šios konstrukci jos filtrinės medžiagos trūkumas didelis- paviršiaus tanKis. Filtras būna storas, didėja žaliavos sąnaudos. Be to naudojant tokius filtrus respiratoriams," medžiagai iš įvairių rūšių sintetinių pluoštų " glaudžiantis prie veido, blogėja higieninės charakteristikos, ir gali kilti kvėpavimo takų ir veido odos alerginiai susirgimai. Kadangi klodas gaminamas iš pluoštų mišinio, techniškai sudėtinga užtikrinti; '■ mišinyje tolygų pasiskirstymą, ypač kai kurios nors
[0007] rūšieS pluošto naudojamas santykinai mažas kiekis (5-15
[0008] Kadangi pluoštas CM-A2 ■ yra vidutinio aktyvumo anijonitas, kuris sugeria iš oro anglies dvideginio dujas, tuo pačiu sumažindamas sorbcinę galią, gerai ir palyginti ilgai gali dirbti aplinkoje be anglies dvideginio, kurioje chemiškai aktyvios . yra tik tam tikros rūšies kenksmingos medžiagos, todėl šių filtrų panaudojimo aplinkoje, užterštoje įvairios sudėties kenksmingomis medžiagomis, galimybės ribotos.
[0009] Išradime siekiant sumažinti žaliavų sąnaudas, tobulinti gamybos technologiją ir pagerinti gaminio savybes, siūloma neaustinė flitrinė medžiaga iš dviejų sluoksnių, kurių vieną sudaro klodas iš jonitinių pluoštų, antrą - sluoksnis iš cheminių pluoštų; esapt sluoksnių santykiui nuo 100:0 iki 70:30. Medžiagos paviršiaus Lankis 290-470 g/m?, storis 2,3-5,5 mm.
[0010] Formuoti klodus naudojami šie cheminiai pluoštai;
[0011] anijonitiniS: celiulio.zinis pluoštas CM-Al. - T S ,6-12-5763398-14-90;
[0012] anijonitinis pcliamidinįs pluoštas KM-^Al TS 40-461-806-07-85; .
[0013] Viskozinis pluošta© - TS 6.-06'-J-??7@;
[0014] : ■ poliamidinis pliaoitas : - TS. 6~06'.S-^13-76.
[0015] Siūloma filtrinė medžiaga valo orą,... sugerdama iš .jo
[0016] rūgštinio pobūdžio toksiškų -dujų: (HF, SiF^) garus ir suviriniiŲo apara'tų aerozolio kietąsias dalis. Fil Lrinė medžiaga netirpsta vandenyje, praskiestuose mineralinių rūgščių tirpaluose, šarmuose, organiniuose tirpik-liuose, ji netoksiška, nesprogstanti ir neužsiceganti.
[0017] Panaudojant jonitinius ...KM-A1 arba CM-A1 pluoštus vietoje, pvz. CM-A2, pailgėj a jonitinio sluoksnio naudojimo laikas, nes CM-A1 pigesnis už CM-A2 (gaminamą
[0018] iš CM-A1) ir, būdamas mažia.u aktyvus, gali dirbti ne tik inertiškose, užpildytose tam tikros rūšies toksiškomis dujomis, aplinkose, bet ir užterštose įvairios sudėties dujomis ir aerozoliais. Filtrinės medžiagos konstrukcija tokia, kad, esant valomoje
[0019] aplinkoje stipriam šarminiam regeneratoriui, j i gali regeneruotis.
[0020] Filtrinė medžiaga sudaryta iš 2 sluoksnių, sujungiant
[0021] juos kamšymo būdu: vienas sluoksnis iš viskozinio arba poliamidinio pluošto, antras - adsorbcinis, iš aui j onitinio poliamidinio KM-A1 arba .ani jonitinio: celiuliozinio CM-Al pluoštų. , Taip pat buvo pagamintas pavyzdys, kurio abu sluoksniai CM-Ąl. Vienas iš svarbesnių reikalavimų kuriamai filtrinei medžiagai ne mažesnis, kaip 1,6 mg ekv;/g statinis aktyvumo tūris. Tuo tikslu, bei mažinant gaminio savikainą.
[0022] minimalus anijonitinio sluoksnio storis parenkamais pagal Šilovo sorbcijos dinamikos lygti, ( CePnyHOBa EJi FlpoMbiuiAeHHafl aACOP6ųnn ra3oe w napoB. M. : Bbtcuiaa taKO/\ a45, 1969).
[0023] Pagal Šilovo lygti, nustatyta, kad, naudojant CM- A1, šis sluoksnis negali būti plonesnis, negu 2 mm, o naudojant KM- A1, ne plonesnis, negu 1, 8 mm. Sluoksnis iš viskozinio pluošto, esantis prie veido ar kūno, ne
[0024] < storesnis, kaip 30 % viso filtro storio. Pirmąjam sluoksniui naudojant poliamidinį pluoštą, ' filtro paviršius, besiliečiantis su veidu ar kūnu, kalandruojamas, todėl • geriau atstumia dulkes. Šis sluoksnis turi būti ne plonesnis, kaip 10 % viso filtro storio, nes, kalandruojant, . pluoštai aplydomi, sluoksnis labai suplonėja ir gali praleisti dulkes.
[0025] Klodai gaminami pramonine neaustinių kamšytinių medžiagų technologine linija agregatu AMH- 182. Į agregatą tiekiami du atskiri nustatytos sudėties sluoksniai ir sujungiami juos o kamšant, 100+ 5. cm" 1 tankumu. Pirmajam sluoksniui naudojant poliamidini, pluoštą, siekiant sumažinti jo šiurkštumą ir pagerinti eksploatacines charakteristikas, filtrinė medžiaga kalandruojama prie T = 180±5°C, p ^ 5 atm.'-
[0026] Fiziniai- mechaniniai rodikliai nustatyti, vadovaujantis šiomis metodikomis: pavyzdžiu atrinkimas - GOST 1358* 7- 77
[0027] paviršiaus tankis - GOST 15902. 1- 80

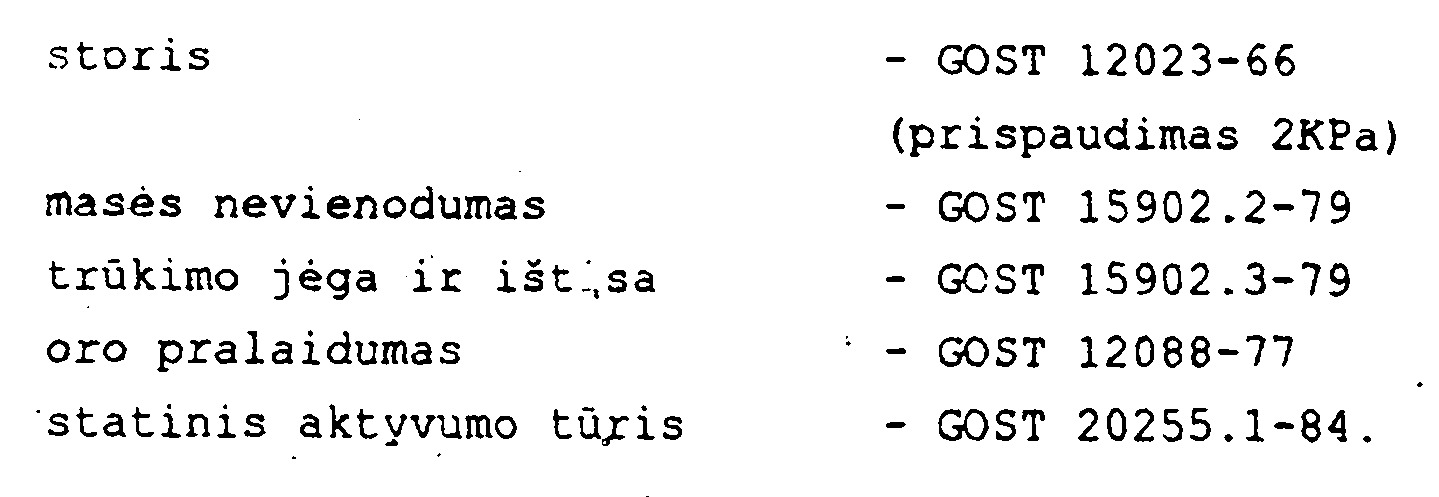

[0028]

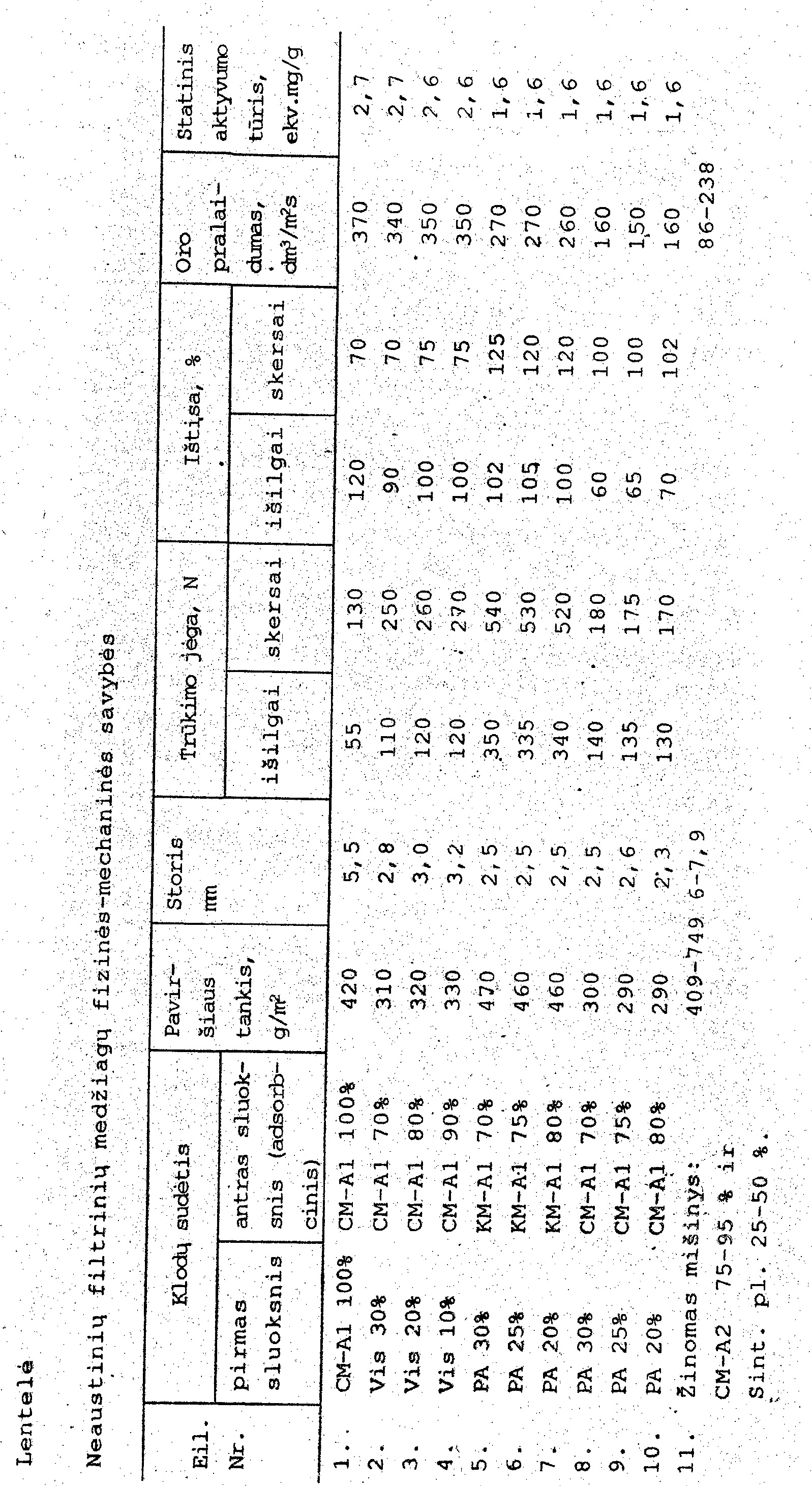

[0029] Pagamintų filtrinių medžiagų charakteristikos palygintos su žinomo techninio sprendimo (TSRS a. 1. 581973)-rodikliais ir parodytos lentelėje.
[0030] Vis - viskozinis pluoštas, PA - poliamidinis pluoštas.
[0031] Patentuojama ir žinomo techninių' sprendimų palyginaimoji analizė rodo, kad, sumažinus filtrinės medžiagos paviršiaus tanki, 1,4-1,5 karto, stori, iki 3 kartų, esant reikiamam, .ne mažesniam, kaip 1,6 mg ; ekv./g statiniam aktyvumo tūriui, jos oro pralaidumas pagerėja (sumažėja) iki 4 kartų.
[0032] Patentuojamas techninis sprendimas - neaustinė filtrinė medžiaga - visai paruošta serijinei gamybai, turimi visi reikalingi įrengimai, žaliavos, atlikti gamybiniai bandymai ir įvertintos bandyminių pavyzdžių kokybė bei eksploatacinės savybės.
Neaustinė filtrinė medžiaga iš dviejų sluoks-.nių,sujungtų kamšymo būdu, besiskirianti tuo,kad vienas sluoksnis pagamintas iš jonitinių pluoštų,o antras iš cheminių pluoštų, esant sluoksnių santykiui nuo 100:0 iki 70:30,- medžia'gos paviršiaus tankiui 290-470 g/m2 ir storiui 2,3-5,5 mm.
Neaustinė filtrinė medžiaga iš dviejų sluoks-.nių,sujungtų kamšymo būdu, besiskirianti tuo,kad vienas sluoksnis pagamintas iš jonitinių pluoštų,o antras iš cheminių pluoštų, esant sluoksnių santykiui nuo 100:0 iki 70:30,- medžia'gos paviršiaus tankiui 290-470 g/m2 ir storiui 2,3-5,5 mm.
