[LT] Kreivalinijinio rašto meninio skydinio parketo gamybos būdo esmė ta, kad ant skydo iš tiesialinijinių ir kreivalinijinių detalių formuojamas parketo raštas. Tiesialinijinės detalės, gaminamos tradiciniu būdu, o kreivalinijinės išgręžiamos skirtingo diametro apskritiminiu pjūklu arba "cifenboru", kurį sudaro grąžtas ir statmenai jam pritvirtintas strypas, kurio viename gale yra atsvaras, o kitame-rėžtuvas, pritvirtintas lygegrečiai grąžtui. "Cifenboro" konstrukcija leidžia reguliuti atstumą nuo grąžto ašies centro iki rėžtuvo pjaunančios briaunos. Parketas gaminamas sekančiai: ant skydo klijuojamos detalės, iš kurių formuojamas išorinis parketo rašto laukas-fonas. Detales sudaro daugiakampiai su linijiniais ir kampiniais nukrypimais, atitinkamai ne daugiaiu 0,05 mm ir 5'. Paskui išoriniaime parketo rašto lauke "cifenboru" išgręžiamas apskritimas, kuris užpildomas vidinėmis kreivalinijinėmis detalėmis. Šiuo atveju atstumas nuo "cifenboro" ašies centro iki išorinės rėžtuvo pjaunančiosiosbriaunos lygus vidinės detalės išoriniam diametrui. Vidinė detalė taip pat išgręžiama "cifenboru".
[EN]
[0001] Išradimas priklauso statybos sričiai, būtent meninio skydinio parketo grindų įrengimui.
[0002] Šiuolaikiniai meninio skydinio parketo gamybos būdai numato tiesialinijinių geometrinių detalių gamybą nustatytu tikslumu, jų klijavimą ant pagrindo (mediniai skydai, medžio drožlių plokštės, popierius, medžiag- a ir kt.)f parketo paviršiaus šlifavimą, lakavimą (G.I. Garasevič, V.F Anenkov, A. A. Semenovskij "Parkelito plytelės -grindims", VMTP ekonomikos, gamybos valdymo organizacijos, ir miško ir medžio apdirbimo pramonės informacijos institutas, 1974 m.; E.N. Zachdrov, A.M. Solovov "Dirbinių parketinėms dangoms gamyba užsienyje" VMTPEI, 1972 m.; A.M. Solovov, E.N. Zacharov "Parketinių dangų gamyba", VMTPEI, 1970 m.; I.A. Goldman "Parketo gamybos technologija ir įrengimai", Miško pramonė, 1974 m.). Prototipu priimtas geometrinio rašto meninio parketo gamybos būdas (TSRS a.l. Nr. 1604962), kurio esmė tokia: iš elementų su linijiniais ir kampiniais nukrypimais, atitinkamai ne daugiau 0,05 mm ir 5', formuojami daugiakampiai su laisvais kampais ir fragmentais renkami į skydus, kurie, prieš klojant parketą, apipjaunami tikslumu, kokio reikalauja kiekvienas elementas.
[0003] Bendri prototipo ir pateikiamo parketo dangos gamybos būdo bruožai šie: yra pagrindas (skydas), užsibrėžtu tikslumu gaminamos detalės, iš kurių formuojamas parketo raštas, parketas šlifuojamas.
[0004] IŠRADIMO TIKSLAS - darbo imlumo ir savikainos sumažinimas, gaminant kreivalini j inio rašto menini, skydinį parketą.

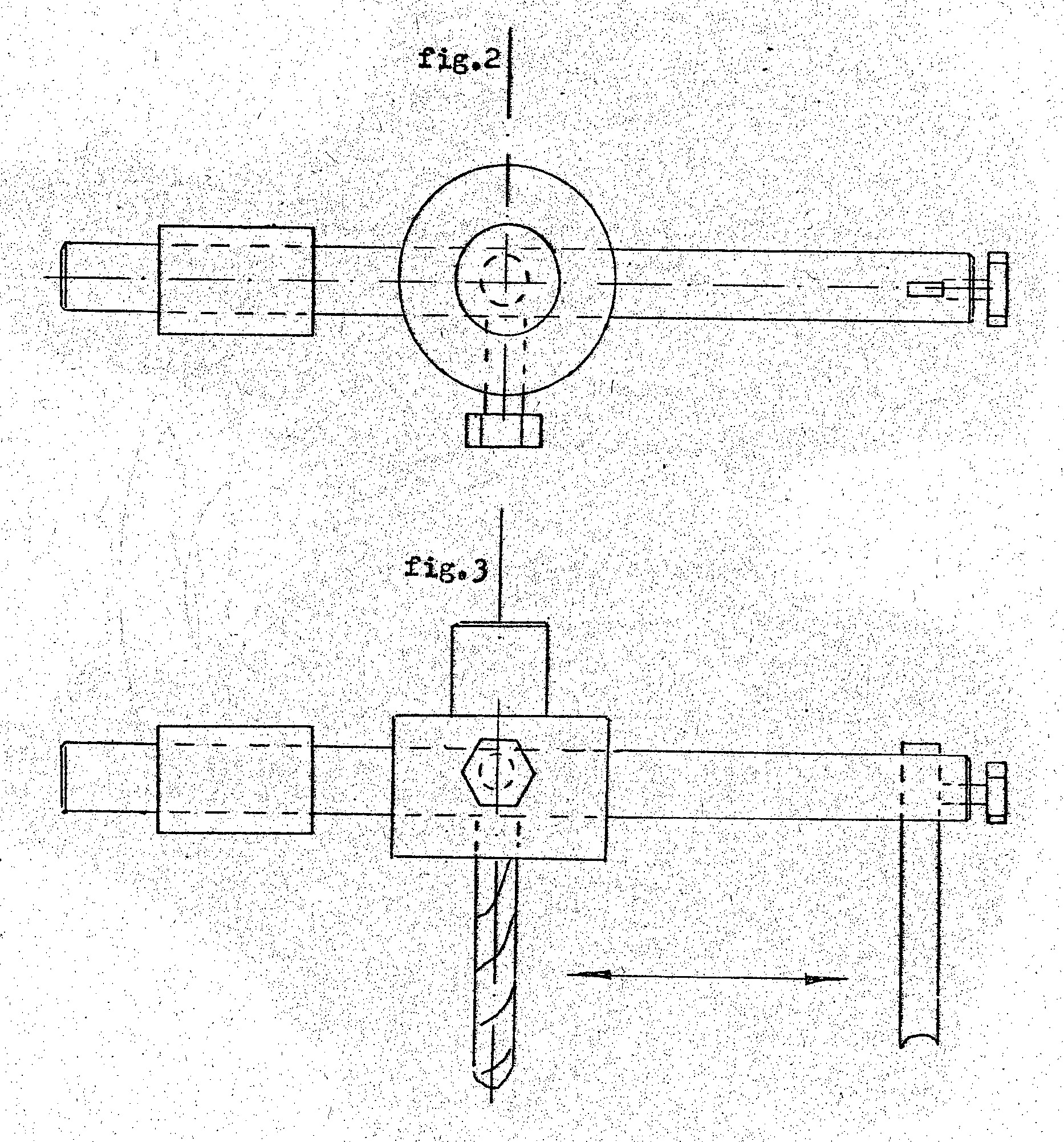

[0005] Kreivalinijinio rašto meninio skydinio parketo GAMYBOS BŪDO esmė ta, kad ant skydo iš tiesialinijinių ir kreivalinijinių detalių formuojamas parketo raštas. Tiesialinijinės detalės gaminamos tradiciniu būdu, o kreivalinijinės išgręžiamos apskritiminiu- pjūklu skirtingo diametro arba "cifenboru", kurį sudaro grąžtas ir statmenai jam pritvirtintas strypas, kurio viename gale yra atsvaras, o kitame - rėžtuvas, pritvirtintas lygiagrečiai grąžtui. "Cifenboro" konstrukcija leidžia strypui judėti išilgai savo ašies ir fiksuoti j j, reikalingoje pozicijoje, t. y reguliuoti < atstumą nuo grąžto ašies centro iki rėžtuvo pjaunančios
[0006] .briaunos..
[0007] PARKETAS GAMINAMAS taip: ant skydo klijuojamos detalės, iš kurių formuojamas išorinis parketo rašto laukas - fonas. Detales sudaro daugiakampiai su linijiniais ir kampiniais nukrypimais, atitinkamai ne daugiau 0,05 mm ir 5'. Paskui "cifenboru" išoriniame lauke išgręžiamas apskritimas, kuris užpildomas vidinėmis kreivalini-jinėmis detalėmis. Šiuo atveju atstumas nuo "cifenboro" ašies centro iki išorinės rėžtuvo pjaunančiosios briaunos lygus vidinės detalės išoriniam diametrui. Vidinė detalė taip pat išgręžiama "cifenboru", tai garantuoja tikslų vidinės detalės įklijavimą ir nereikalauja papildomo jos pataisymo. Kai suklijuojamos visos vidinės detalės, skydai šlifuojami.

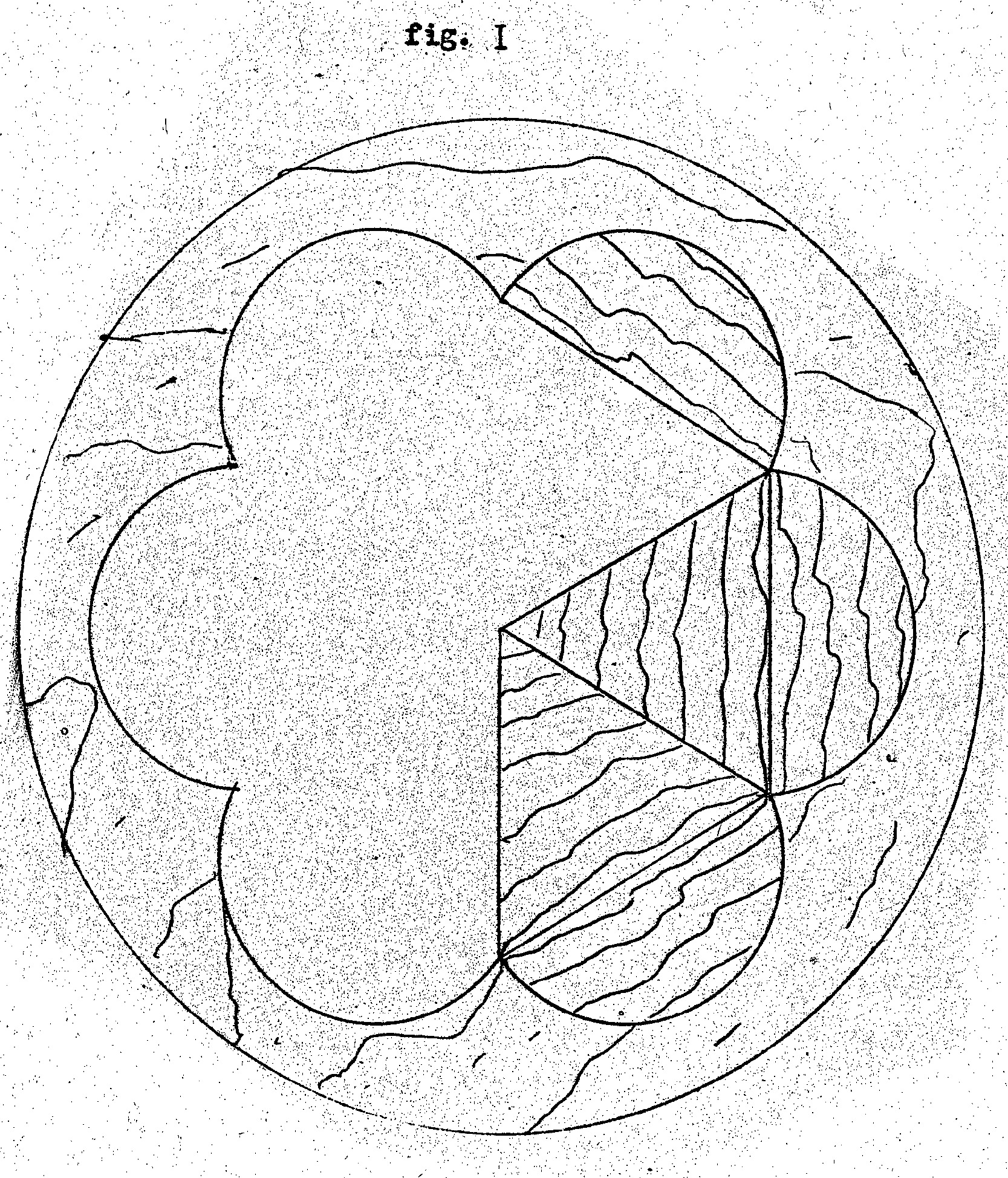

[0008] 1 figūroje pavaizduotas laipsniškas vidinių parketo detalių formavimas.

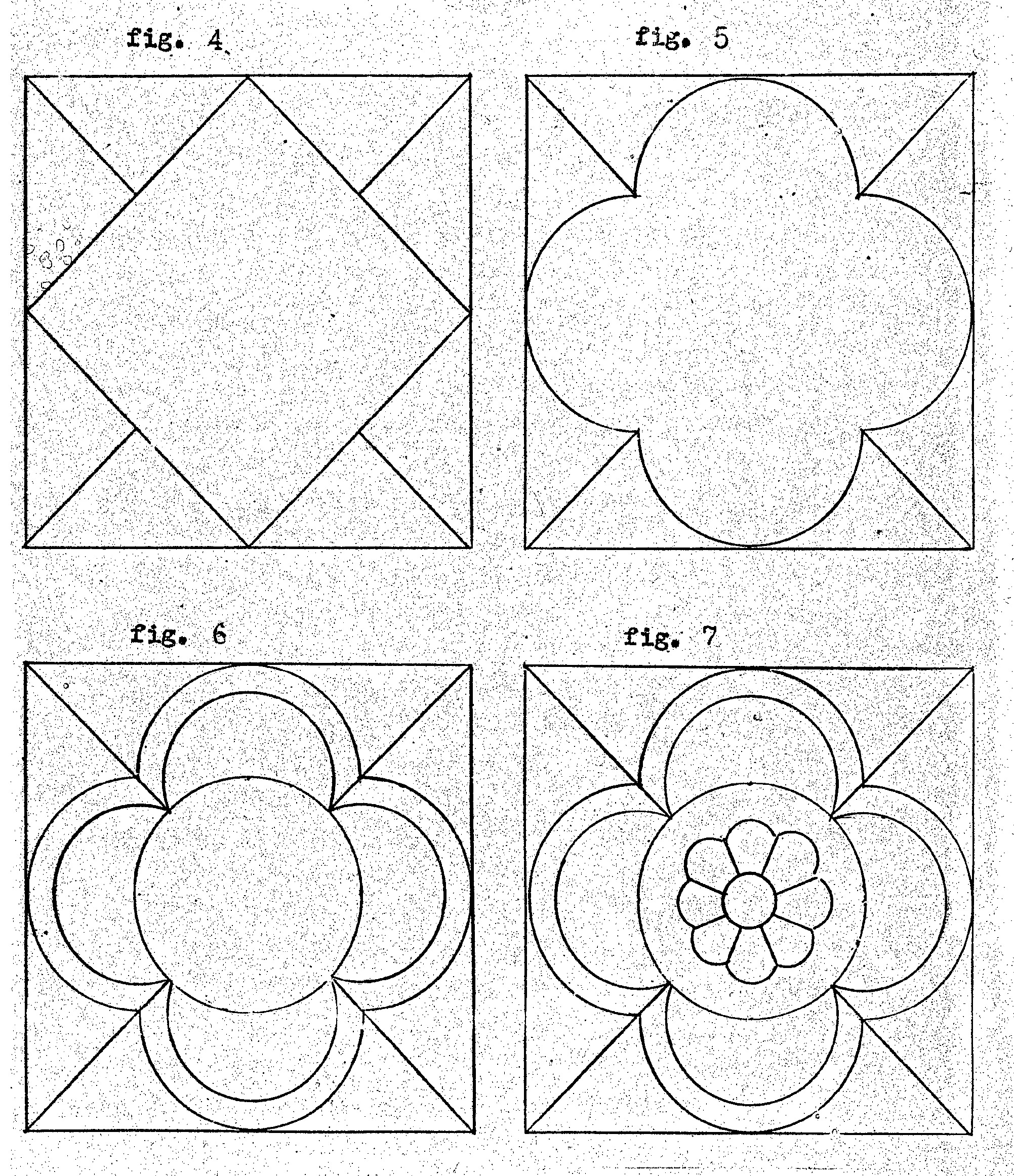

[0009] 4 figūra - skydas su priklijuotomis detalėmis, sudarančiomis išorini, parketo rašto lauką. 5 figūra - skydas su išorinio parketo rašto lauko detalėmis, apipjautomis " cifenboru".
[0010] S figūra - skydas su įklijuotomis vidinėmis detalėmis. 7 figūra - skydas su pilnu parketinės dangos raštu.
[0011] Pateiktas būdas leidžia gaminti menines kompozicijas iš sudėtingų konfigūracijų detalių, dydis kurių sąlygoja jų gaminimą būtent šiuo būdu. Nereikalingomis tampa tokios tarpinės operacijos, kaip detalių išpjovimas siaurapjūkliu arba juostiniu pjūklu ir išpjautų detalių frezavimas pagal kopijavimo šabloną, o tai mažina darbo imlumą ir parketo savikainą.
Kreivalinijinio rašto meninio skydinio parketo gamybos būdas, apimantis parketinės dangos detalių gamybą,b' e s i 3 k i r i a n t i s tuo, kad kreivalinijines detales gamina iSgręžimo būdu, o detales išgręžia skirtingo diametro apskritiminiu - pjūklu arba " cifenboru", kuri, sudaro grąžtas ir statmenai jam pritvirtintas strypas, kurio viename gale yra atsvaras,. o kitarae- rėžtuvas, pritvirtintas lygiagrečiai grąžtui.
