[LT] Dozuojantis įrenginys turi užpildantį cilindrą (69), kuris gali būti užpildomas per uždaromą užpildymo kanalą (88) ir ištuštinamas perstumiamu stūmokliu (72) per dozavimo kanalą (37). Užpildantis įrenginys (80) kartu su kaupiančiu rezervuaru gali pasisukti apie maždaug horizontalią ašį. Jis atidaro užpildymo kanalą (88) pirmoje posūkio padėtyje, kai kaupimo rezervuaras užima viršutinę padėtį, ir uždaro kanalą antroje posūkio padėtyje, kai kaupimo rezervuaras užima apatinę padėtį. Tokiu dozavimo įrenginiu patogu dirbti. Be to, užtikrina, kad, kai užpildymo kanalas (88) uždarytas, į užpildantįcilindrą (69) nepatenka dozuojama terpė. Toks dozuojantis įrenginys tinka, konkrečiai, vamzdžiams, kaip gėrimų vamzdžiai, valyti.
[EN]
[0001] Išradimas yra susijęs su dozuojančiu įrenginiu, tu-rinčiu užpildanti, cilindrą, kuris gali prisipildyti iš kaupiančio rezervuaro per nuoseklaus užpildymo kanalą ir ištuštėti perstumiamo stūmoklio dėka per dozavimo kanalą.
[0002] Konkrečiai, dozuojantis įrenginys tinkamas vamzdžių, kaip gėrimų vamzdžiai, valymo valančiu skysčiu, prie kurio iš dozuojančio įrenginio gali būti pridėtas valymo priemonės priedas, įrenginiui. Čia įprastais valančiais skysčiais yra šarmai, rūgštys, dezin-fekuojančių priemonių tirpalai ar paprastas vanduo, kuris gali būti, pavyzdžiui, paimtas iš buitinio vandentiekio. Valymo priemonės priedu yra kieto, skysto ar dujinio pavidalo priedai, kurie pridedami prie valančio skysčio.
[0003] Aukščiau minėto tipo dozuojantis įrenginys, naudojamas kartu su vamzdžių valymo įrenginiu, žinomas iš VFR patento Nr. 3320293. Čia kaupiantis rezervuaras yra užpildančio cilindro viršutinėje pusėje. Jungiamąją kiaurymę uždaro vožtuvas. Jei dėl užteršimo vožtuvas užsidaro nesandariai, tai dozuojama priemonė į už-pildantį cilindrą teka nenutrūkstamai. Vožtuvo valdymo įrenginys neparodytas. Kaupiantis rezervuaras turi periodiškai pasipildyti iš transportinių rezervuarų, tai dažnai baigiasi užteršimu, o agresyvių terpių atveju ir operatoriaus traumomis.
[0004] Be to, žinomas dozuojantis įrenginys realizuotas kartu su prijungimo prie valomų ketureigio perjungiančio vož-tuvo vamzdžių įrenginiu. Ketureigis perjungiantis vož-tuvas realizuotas taip, kad jis pakaitomis prijungia padavimo vamzdį su vienu iš prijungimo įrenginių, o nuvedimo vamzdį atitinkamai su kitu prijungimo įren-giniu, ir perjungimą vykdo valančios priemonės. Tokiu būdu valančių priemonių dozuojamų priedų veikimas yra ribotas ir netolygus.
[0005] Šio išradimo pagrindu paimtas uždavinys sukurti aukš-čiau minėto tipo dozuojanti įrenginį, kuris leidžia labai patogiai dirbti ir užtikrina, kad esant uždarytam užpildymo kanalui, dozuojama terpė nepatenka i, už-pildanti, cilindrą.
[0006] Sutinkamai su išradimu, šis uždavinys sprendžiamas, naudojant užpildantį įrenginį, kuris kartu su kau-piančiu rezervuaru gali pasisukti apie maždaug hori-zontalią ašį ir atidaro užpildymo kanalą pirmoje po-sūkio padėtyje, kai kaupiantis rezervuaras yra viršuje, ir uždaro užpildymo kanalą antroje posūkio padėtyje, kai kaupiantis rezervuaras yra apačioje.
[0007] Tokiu būdu užpildantis įrenginys realizuoja užpildymo vožtuvą. Jei jis pasukamas aukštyn, į padėtį "už-pildymas", užpildymo vožtuvas atsidaro, ir dozuojama terpė patenka iš kaupiančio rezervuaro į užpildančio cilindro vidų. Užpildymo procesui pasibaigus, užpil-dantis įrenginys pasisuka žemyn į padėtį "uždaryta" taip, kad užpildymo vožtuvas vėl užsidaro. Šioje padėtyje visa dozuojama terpė yra užpildančio cilindro viduje, todėl neįmanomas tolesnis varvėjimas. Pasi-sukantis užpildantis įrenginys dėl savo sujungimo su kaupiančiu rezervuaru turi tam tikrą dydį, ir todėl lengvai gali būti perstumtas ranka.
[0008] Konkrečiai, užpildantis įrenginys gali pasisukti apie užpildančio cilindro ašį. Todėl užpildantis cilindras sudaro bazinę užpildančio įrenginio dalį taip, kad gaunamas kompaktiškas aparatas.
[0009] Užpildantis įrenginys yra tokio dydžio, kad jis gali imtis ir kitų vožtuvo funkcijų.
[0010] Palanku yra ir tai, kad užpildantis įrenginys pirmoje posūkio padėtyje uždaro dozavimo kanalą, o antroje posūkio padėtyje atidaro dozavimo kanalą. Tuo užtik-rinama, kad užpildymo metu dozuojama terpė nevarva pro dozavimo kanalą.
[0011] Be to, rekomenduojama, kad dozavimo kanale ir/ar už-pildymo kanale būtų atbulinis vožtuvas, uždarantis pra-ėjimą į užpildanti, cilindrą ar i, kaupiantį rezervuarą. Atbulinis vožtuvas saugo, kad per didelis slėgis padavimo vamzdyje ar užpildančiame cilindre dėl, pavyz-džiui, stūmoklio neteisingo darbo neveiktų nepagei-dautinu būdu i, kaupianti, rezervuarą.
[0012] Taip pat yra pageidautina, kad užpildantis įrenginys turėtų kanalą kaupiančiam rezervuarui vėdinti, kuris būtų atidarytas pirmoje posūkio padėtyje ir uždarytas antroje posūkio padėtyje ar tarpinėje posūkio padėtyje. Tuo būdu slėgis kaupiančiame rezervuare atitinkamai gali būti sumažintas iki atmossferinio slėgio dydžio.
[0013] Palanku būtų, kad užpildantis įrenginys turėtų įvorę, turinčią bent vieną prijungimo elementą mechaniniam sujungimui su kaupiančiu rezervuaru. Šis prijungimo elementas numatytas cilindrinėje įvorės sienelėje. Todėl kaupiantis rezervuaras gali būti betarpiškai pri-jungtas prie užpildančio įrenginio. Kaip kaupiantys re-zervuarai gali būti naudojami įprasti transportiniai indai. Tokiu būdu aptarnaujantis personalas nekontak-tuoja su dozuojama terpe, dėl to žymiai padidėja darbo su įrenginiu saugumas. Visiškai pašalintas cheminio nudegimo pavojus. Be to, kaupiantis rezervuaras tarnauja kaip besisukanti užpildančio vožtuvo rankenėlė.
[0014] Jei įrenginys turi keletą prijungimo elementų, tai prie dozuojančio įrenginio gali būti prijungti įvairūs re-zervuarai su įvairiais prie valančios priemonės pri-dedamais dozuojamais skysčiais, pavyzdžiui, vienas indas su šarmu, o kitas indas su dezinfekuojančios priemonės tirpalu. Tokiu atveju dozavimo proceso metu tik vienas atitinkamas rezervuaras su norimu priedu turi būti pasuktas J, padėti, "užpildymas" .
[0015] Kaip prijungimo elementai gali būti naudojami, pa-vyzdžiui, sriegiai, pasukamos movos, fiksuojami ar ap-sauginiai užraktai. Prijungimo elemento tipas iš esmės priklauso nuo kaupiančio rezervuaro su naudojama dozuojama priemone tipo. Tokiu kaupiančiu rezervuaru, pa-vyzdžiui, gali būti rinkoje esantys indai.
[0016] Be to, palanku būtų, kad prijungimo elementas būtų pakeičiamas. Kadangi užpildantis fiksatorius su jo atitinkamai specifiniu prijungimo elementu padarytas kei-čiamas, gaunamas labai aukštas adaptyvumas atitinkamai naudojamo kaupiančio rezervuaro atžvilgiu. Prijungimo elementas gali būti realizuotas, pavyzdžiui, kaip ci-lindrinis atvamzdis su vidiniu sriegiu išorinėje įvorės sienelėje.
[0017] Papildomai kaupiančio cilindro apsaugai pasirodė esą tikslinga, kad prijungimo elementas turėtų apsaugini, elementą kaupiančiam rezervuarui pritvirtinti. Šis ap-sauginis elementas gali būti, pavyzdžiui, užsukama veržlė, esanti ant prijungimo elemento flanšo ir užsu-kama ant kaupiančio rezervuaro išorinio sriegio. Tačiau kaip apsauginius elementus galima taip pat naudoti ir spyruokliuojančias apkabas, kurios apima kaupianti, rezervuarą ir kurių galai pritvirtinti prie prijungimo elemento.
[0018] Ypač pageidautiname išradimo realizavimo variante numatyta, kad užpildantis cilindras turi pirmą kiaurymę, sujungtą su užpildoma erdve, ir perstumtą jos atžvilgiu ašies kryptim antrą kiaurymę, kuri sujungta su dozavimo kanalu, o užpildantis įrenginys turi įvorę, kurios vidinėje sienelėje yra ašinė išdroža abiejų kiaurymių sujungimui ir užpildymo kanalo kiaurymė, perstumta ašinės išdrožos atžvilgiu maždaug 180° kampu ir esanti pirmosios kiaurymės skerspjūvio plokštumoje. Šios aši-nės išdrožos dėka galima labai paprastai atskirti vieną nuo kito užpildymo kanalą ir dozavimo kanalą, tačiau vis dėlto valdyti užpildančiu įrenginiu abu kanalus.
[0019] Taip pat labai vertinga rekomenduoti, kad užpildantis cilindras turėtų pirmą valdančią kiaurymę, sujungtą su jo užpildoma erdve, o užpildantis įrenginys turėtų antrą valdančią kiaurymę, sujungtą su užpildymo kanalu ir pirmoje posūkio padėtyje sąveikaujančią su pirma valdymo kiauryme, trečią valdymo kiaurymę, perstumtą maždaug 180° kampu, sujungtą su pirma dozavimo kanalo atkarpa ir antroje posūkio padėtyje sąveikaujančią su pirma valdymo kiauryme, ir ketvirtą valdymo kiaurymę, esančią minėtos pirmos atkarpos gale užpildančio įren-ginio gale ir uždaromą laikiklio galiniu paviršium, tačiau antroje posūkio padėtyje sąveikaujančią su penkta valdančia kiauryme, esančia minėtame galiniame pa-viršiuje ir sujungta su antra dozuojančio kanalo atkarpa. Čia valdančiomis kiaurymėmis suformuoti vožtuvai išsidėsto užpildančio įrenginio vidiniame apskriti-miniame paviršiuje ir jo gale, tai leidžia labai lais-vai varijuoti konstrukciją. Be to, visi kanalai yra už užpildančio cilindro ribų, taip pat jis visu savo ilgiu gali būti naudojamas kaip užpildoma erdvė.
[0020] Kitame išradimo realizavimo variante numatyta, kad už-pildančio įrenginio gale yra šešta valdymo kiaurymė, sujungta su užpildymo kanalu ir posūkio padėtyje, be-siskiriančioje nuo pirmos, sąveikaujanti su septinta valdymo kiauryme, esančia fiksatoriaus galiniame pavir-šiuje ir sujungta su atmosfera. Galiniame paviršiuje yra pakankamai vietos, kad kartais būtų įvykdytas sujungimas su atmosfera kaupiančiam rezervuarui ven-tiliuoti .
[0021] Kaupiantis rezervuaras gali būti pritvirtintas, pa-vyzdžiui, kronšteinu ant užpildančio cilindro išorės. Tačiau . taip pat galima kaupianti, rezervuarą pritvirtinti taip, kad ji, būtų galima sukioti betarpiškai ant užpildančio cilindro išorinio paviršiaus. Slydimui palengvinti naudingos slydimo priemonės, esančios tarp užpildančio įrenginio ir užpildančio cilindro. Užpil-dantis įrenginys gali būti padarytas, pavyzdžiui, iš sintetinės medžiagos.
[0022] Taip pat pageidautina, kad užpildantis įrenginys būtų pritvirtintas bent vienu fiksuojančiu žiedu užpildančio cilindro išorėje. Šis fiksuojantis žiedas neleidžia už-pildančiam įrenginiui pasislinkti ašine kryptimi ant užpildančio cilindro.
[0023] Nesandarumams tarp užpildančio įrenginio ir užpildančio cilindro išvengti yra tikslinga sandarinti užpildantį cilindrą užpildančio įrenginio išorinio paviršiaus at-žvilgiu sandarinimo elementais. Tokiais sandarinimo elementais gali būti, pavyzdžiui, sandarinantys žiedai, esantys įvorės vidinės sienelės žiediniuose grio-veliuose .
[0024] Ypatingą pranašumą turi užpildantis cilindras iš permatomos medžiagos, kaip akrilinis stiklas. Tada galima patogiai stebėti užpildymo ir dozavimo procesus.
[0025] Pageidautina ir tai, kad prie užpildančio cilindro pri-eitų poveikio kanalas, kuriuo gali būti paduota skysta ar suspausta dujinė terpė stūmokliui stumti. Taip už-pildantis cilindras automatiškai ištuštinamas. Konkrečiai, tai gali būti realizuota tuo, kad dozavimo kanalas išeina i, darbinio skysčio padavimo vamzdi, ir prieš srovę nuo šios išėjimo kiaurymės atsišakoja poveikio kanalas. Todėl stūmokli, perstumia darbinio skysčio slėgis. Tik reikia žiūrėti, kad stūmoklio stūmimo pusėje slėgis būtų didesnis, negu slėgis kitoje jo pusėje (pavyzdžiui, įstatant droselį skysčio judėjimo kelyje), ir/ar stūmoklio stūmimo pusėje stūmoklio plotas būtų didesnis, negu kitoje jo pusėje (pavyzdžiui, dėl išvesto iš vienos pusės stūmoklio koto) .
[0026] Iš kitų samprotavimų pageidautina ir tai, kad stūmoklis turėtų išorėn išeinantį kotą. Jis naudojamas ranka grą-žinti stūmokli, i, išeities padėtį, kai užpildantis cilindras pripildytas dozuojamos terpės. Jei už stūmoklio paduodama suspausta terpė, tai stūmoklis su savo kotu gali persislinkti i, savo galinę padėti,.
[0027] Žymės ant stūmoklio koto gali indikuoti stūmoklio padėti, užpildančiame cilindre ir tuo pačiu momentini, užpildymo laipsni,. Šios žymės gali tarnauti ir dozuojamo skysčio tūrio, o tuo pačiu ir jo koncentracijos darbiniame skystyje nustatymui. Šiuo atveju stūmoklis ranka perstumiamas iš savo galinės padėties, kai užpildantis cilindras tuščias, i, pradinę padėti,, kuri atitinka tam tikram dozuojamam tūriui, ir užpildantis įrenginys priima padėtį "užpildymas". Jei pasiektas norimas užpildymo tūris, tai užpildantis įrenginys pasisuka į padėtį "uždarymas".
[0028] Kad būtų išvengta stūmoklio rankinio perstūmimo atgal, iš jo galinės padėties į pradinę palanku, kad stūmoklis būtų apkrautas grąžinančia spyruokle.
[0029] Dozuojamos terpės išeiga valdoma arba kaupiančio rezervuaro turiniu, arba užpildančio cilindro efektyviu tū-riu. Tuo tikslu gali būti numatytos reguliuojamos atra-mos stūmoklio eigai apriboti. Tuo galima nustatyti efektyvų užpildančio cilindro tūri,.
[0030] Kita išeigos dozavimo galimybė yra ta, kad užpildantis cilindras gali turėti užpildymą rodančią skalę. Jei užpildantis cilindras permatomas, tai pats stūmoklis yra skalės rodiklis, ir konstrukcija yra labai pa-prasta .
[0031] Be to, yra tikslinga, kad stūmoklis turėtų sandarinimą užpildančio cilindro vidinių sienelių atžvilgiu. Sandarinimas sudaro santykinai nedidelę trinti, taip, kad dozavimo procesas nedaug apsunkinamas.
[0032] Ypač pageidautina yra tai, kad užpildantis cilindras ir padavimo vamzdis būtų sujungti tarpusavyje pirmu laikikliu, per kuri, eina dozavimo kanalas, ir antru laikikliu, per kuri, eina poveikio kanalas. Šiais laikikliais užpildantis cilindras tvirtinamas ant padavimo vamzdžio. Be to, laikikliais sujungiami vamzdžiai. To-dėl jie atlieka dvigubą funkciją, ir daro gamybą ekono-miškesne. Be to, parenkant užpildančio cilindro skers-menį ir ilgi,, galima prisitaikyti prie įvairių užda-vinių vykdymo.
[0033] Tikslinga dozavimo kanale įstatyti reguliuojamą droselini, elementą. Taip stūmoklio greiti, galima regu-liuoti tolydžiai ir nepriklausomai nuo prijungtų vamz-džių skerspjūvių ir taip nustatyti išduodamo per laiko vienetą dozuojamo skysčio kieki,. Stūmoklio greitis gali būti paprasčiausiai priderintas prie įvairių vamzdžių skerspjūvių.
[0034] Vietoje to ar papildomai prie to padavimo vamzdyje už poveikio kanalo atsišakojimo gali būti įstatytas reguliuojamas droselinis elementas. Šis droselinis elementas skirtas slėgių skirtumui tarp stūmoklio poveikio pusės ir jo kitos pusės sudaryti.
[0035] Droseliniu elementu gali tarnauti, pavyzdžiui, droselinis varžtas, kuris įsukamas i, dozavimo kanalą atitinkamai pagal poveikio kanalą. Tačiau gali būti kal-bama ir apie droselini, vožtuvą ar čiaupą.
[0036] Kitame išradimo realizavimo variante numatyta, kad antras laikiklis turi du prijungimo elementus darbiniam skysčiui ir suspaustai dujinei terpei atitinkamai, kurių kiekvienas sujungtas su padavimo vamzdžiu ir užpildančiu cilindru atitinkamai, kurie sujungti tarpusavyje uždaromu ir reguliuojamu droseliniu elementu.
[0037] Jei darbinis skystis taip pat naudojamas kaip suspausta terpė stūmoklio poveikiui, tai naudojamas tik vienas prijungimo elementas, ir slėgių skirtumui sudaryti naudojamas droselinis elementas. Jei, priešingai, papildomai darbiniam skysčiui naudojama dujinė suspausta terpė stūmoklio poveikiui, tai naudojami abu prijungimo elementai, o droselinis elementas naudojamas kaip už-darantis elementas.
[0038] Ypač racionali gamyba yra tada, kai abu laikikliai vienodi.
[0039] Jei dozuojantis įrenginys naudojamas vamzdžių valymo įrenginyje, tai padavimo vamzdis turi būti sujungtas su įėjimu ketureigio perjungiančio vožtuvo, kuris turi nuvedimo vamzdį, o taip pat prijungimo įrenginius į valymo reikalaujančių vamzdžių kontūrą .įjungti. Kadangi įjungta į padavimo vamzdį, o ne į vieną iš prijungimo vamzdžių, tai valančio skysčio priedas gali būti paduodamas per visą dozavimo laiką.
[0040] Ryšium su tuo palanku, kad pirmas laikiklis turėtų kištukinį sujungimą su ketureigio perjungiančio vožtuvo įėjimu sujungti. Todėl dozuojantis įrenginys gali labai paprastai būti sujungiamas su vožtuvu, ir gaunamas labai kompaktiškas mazgas.
[0041] Kaip dujinė suspausta terpė gali būti naudojami, konk-rečiai, oras, anglies dvideginis, azotas ir pan. Tokios dujos ir taip jau naudojamos daugelyje vietų.
[0042] Žemiau išradimas bus paaiškintas detaliau, remiantis brėžinyje pateiktais rekomenduojamais jo realizavimo pavyzdžiais. Iliustracijose pavaizduota:

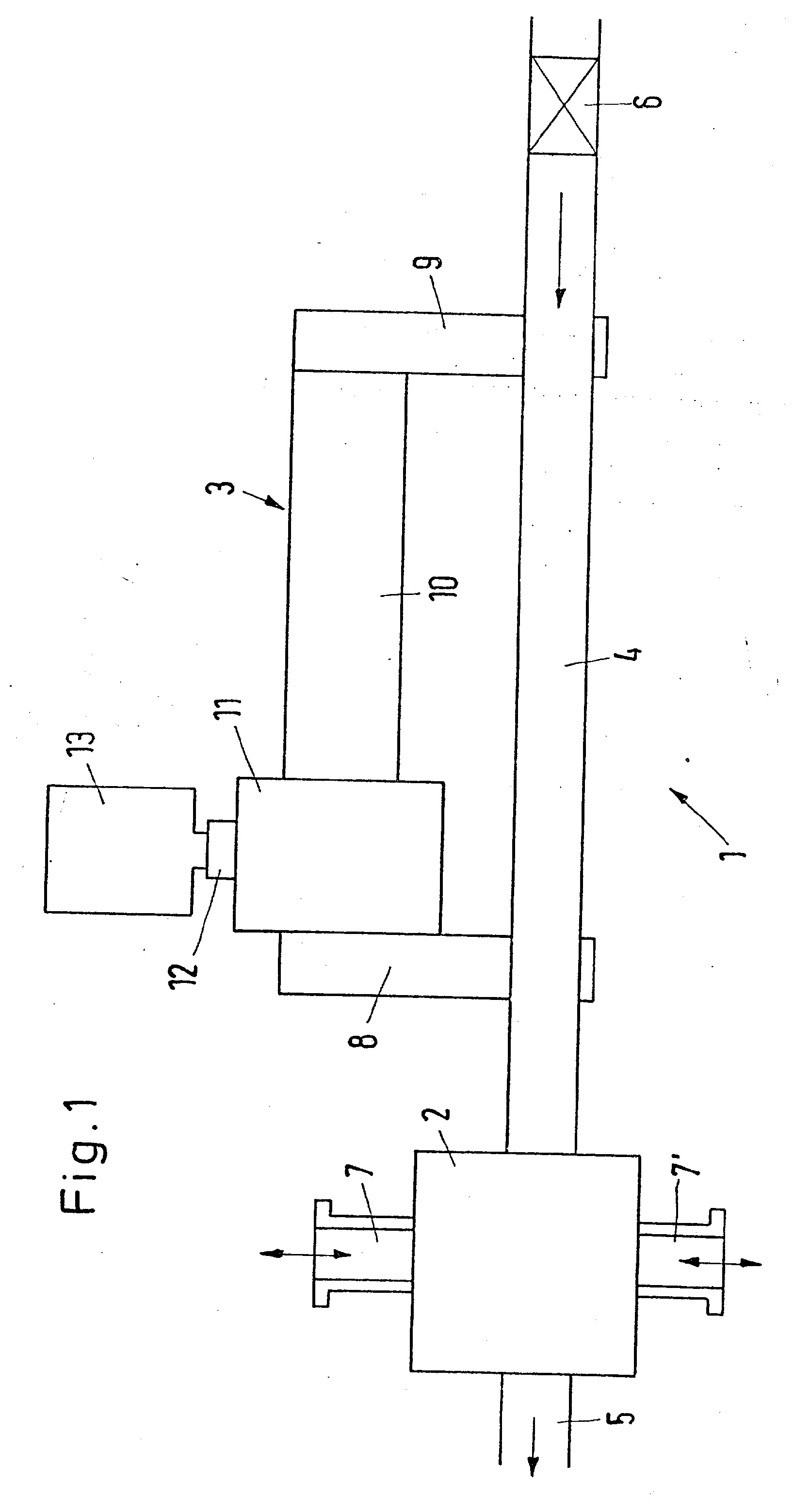

[0043] Fig. 1 - dozuojančio įrenginio pagal išradimą kartu su vamzdžių valymo įrenginiu vaizdas iš šono; Fig. 2 - vertikalus išilginis pjūvis per dozuojantį įrenginį; Fig. 3 - dozuojančio įrenginio užpildančio įrenginio vaizdas iš šono; Fig. 4 - dozuojančio įrenginio užpidantis laikiklis; Fig. 5 - dozuojančio įrenginio stūmoklio dalis; Fig. 6 - alternatyvinis laikiklio konstrukcijos variantas; Fig. 7 - dozuojančio įrenginio kito varianto išilginis pjūvis kur kai kurios dalys pavaizduotos pasuktos 30° kampu; Fig. 8 - dozuojančio įrenginio pagal Fig. 7 darbo pirmu režimu diagrama; Fig. 9 - dozuojančio įrenginio pagal Fig. 7 darbo antru režimu diagrama; Fig. 10 - dozuojančio įrenginio kito varianto horizon-talus pjūvis pagal liniją X-X Fig. 11, ku-riame kai kurie srautų keliai perstumti brė-žinio plokštumoje geresniam supratimui pasiekti; Fig. 11 - vaizdas i, laikikli, iš šono pagal liniją XI-XI, parodytą Fig. 10; Fig. 12 - pjūvis pagal liniją XII-XII, parodytą Fig. 10; Fig. 13 - pjūvis pagal liniją XIII-XIII, parodytą Fig. 10.
[0044] Vamzdžių valymo įrenginys 1 turi ketureigį perjungiantį vožtuvą 2 ir dozuojantį įrenginį 3. Ketureigis perjungiantis vožtuvas gali būti realizuotas, pavyzdžiui, pagal VFR paraišką Nr. 3824860 ir sujungtas su valančio skysčio padavimo vamzdžiu 4 ir nuvedimo vamzdžiu 5. Padavimo vamzdis 4 pateiktame išradimo realizavimo variante jungia ketureigį perjungiantį vožtuvą 2 su vandentiekio čiaupu 6. Be to, ketureigis perjungiantis vožtuvas turi du prijungimo įrenginius 7 ir 7'detaliau neparodytiems vamzdžiams, kuriuos reikia valyti ir kurie tuo tiklslu įjungiami į kontūrą. Ketureigis perjungiantis vožtuvas 2 realizuotas taip, kad jis paeiliui sujungia padavimo vamzdį 4 su prijungimo įrenginiu 7 ar prijungimo įrenginiu 7', ir perjungimas įvyksta taip pat detaliau neparodytų valančių terpių dėka. Praėjęs pro vamzdžius, valantis skystis teka per nuvedimo vamz-
[0045] dį iš valymo įrenginio 1.
[0046] Dozuojantis įrenginys 3 skystai dozuojamai terpei, čia - valančios priemonės priedų pavidalu, yra ant padavimo vamzdžio 4 tarp ketureigio perjungiančio vožtuvo 1 ir vandentiekio čiaupo 6. Du laikikliai 8 ir 9 laiko už-pildanti, cilindrą 10, kuris yra lygiagretus vamzdžiui 4 ir ant kurio išorės yra tvirtinamas užpildantis įren-ginys 11 su prijungimo elementu 12. Fig. 1 į prijungimo elementą 12 įstatytas kaupiantis rezervuaras 13 su valančios priemonės priedu, kurio kiekio pakanka vienam ar keliems dozavimo procesams. Užpildantis cilindras 10 gali būti bent iš dalies padarytas iš permatomos me-džiagos, pavyzdžiui, iš akrilinio stiklo. Atstumu tarp laikiklių 8 ir 9 nustatomas užpildančio cilindro 10 ilgis. Šio atstumo išrinkimu užpildančio cilindro tūris lengvai gali būti sureguliuotas pagal individualius poreikius. Tūris taip pat gali būti lengvai pakeistas, pakeičiant cilindro skersmenį ir atitinkamai pride-rinant laikiklius 8 ir 9.

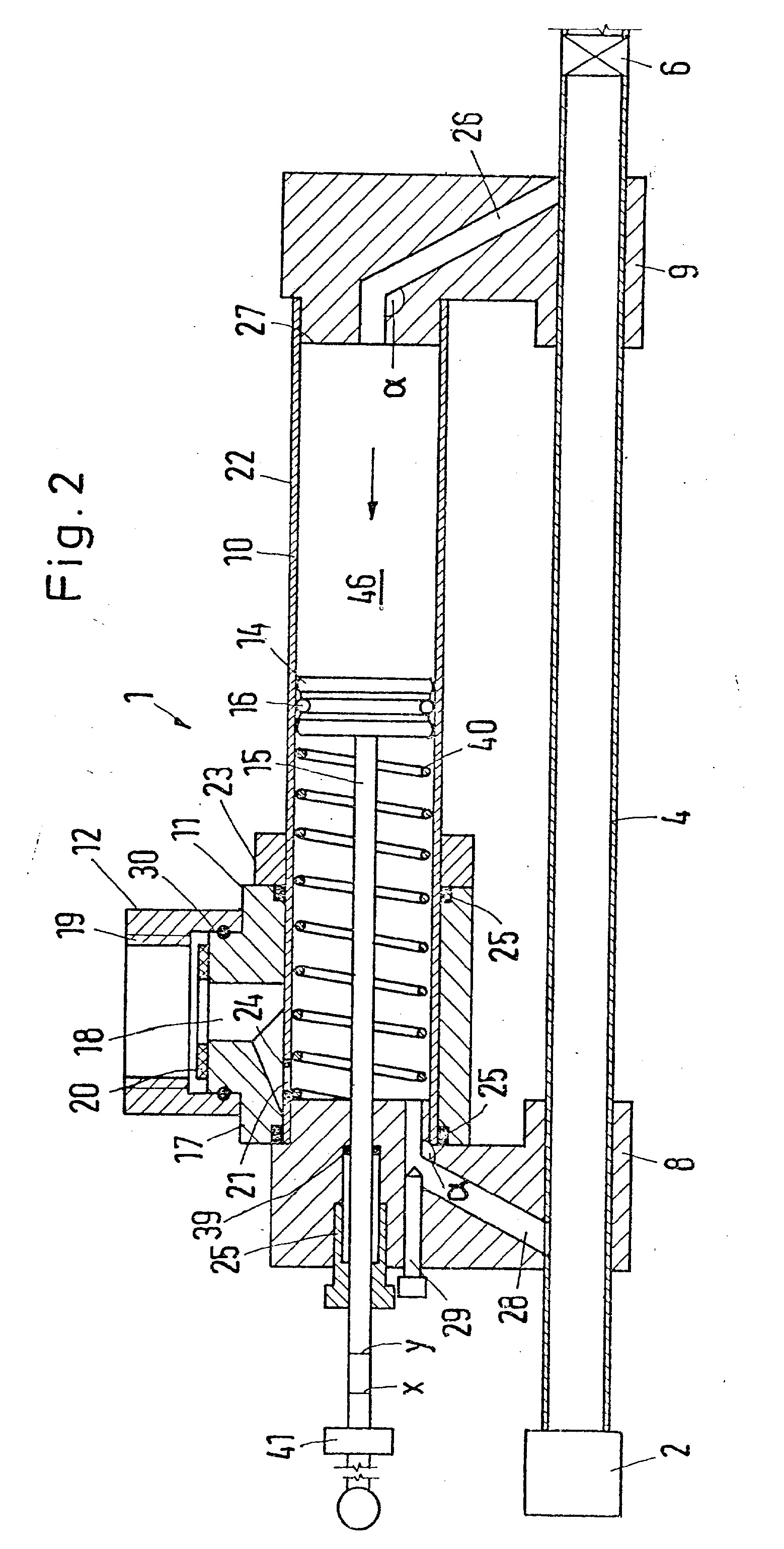

[0047] Fig. 2 parodytas išilginis pjūvis per dozuojanti, įren-ginį 3 su padavimo vamzdžiu 4. Užpildančiame cilindre 10 yra stūmoklis 14 su savo kotu. Stūmoklio kotas 15 praeina pro laikiklį 8 ir slankioja įvorėje 25. Stū-moklio kotas 15 išlenda išorėn iš užpildančio cilindro 10 vidinės erdvės. Jis tarnauja rankiniam stūmok-lio 14 perstūmimui iš galinės padėties į išeities pa-dėtį. Ant stūmoklio koto 15 yra žymės x, y, kurios atitinka tam tikram dozuojančiam valančios priemonės priedo tūriui. Stūmoklis 14 Fig. 2 parodytame realizavimo variante yra sandarintas žiedu 16 užpildančio cilindro 10 vidinės sienelės 38 atžvilgiu.
[0048] Užpildantis įrenginys 11 turi įvorę 17, kuri pastatyta su galimybe pasisukti apie užpildančio cilindro 10 ašį.
[0049] Fig. 2 užpildantis įrenginys 11 yra padėtyje " užpil-dymas" . Po užpildymo jis pasisuka į brėžinio plokštumai statmeną padėtį ar iki kaupiančio rezervuaro prisi-glaudimo prie padavimo vamzdžio. Įvorė 17 turi savo viduje užpildymo kanalą 18 valančios priemonės priedui. Jis susiekia su kiauryme 21 užpildančio cilindro 10 apskritiminėje sienelėje 22. Užpildymo metu kaupiantis rezervuaras, Fig. 2 detaliau neparodytas, susijungia sriegio 19 dėka su prijungimo elementu 12. Reikalingą sandarumą užtikrina sandarinantys žiedai 20, 24. Fiksuojantis žiedas 23 neleidžia užpildančiam įrenginiui pasislinkti išilgai ašies. Užpildantis įrenginys 11 turi, savo ruožtu, du sandarinančius žiedus 25 užpil-dančiam cilindrui sandarinti.
[0050] Laikiklyje 9 praeina poveikio kanalas 26. Slėgio nuos-toliams išvengti, jis eina buku kampu a. Jo anga yra užpildančio cilindro 10 galo 27 centre taip, kad iš dalies valančio skysčio srautas, tekantis poveikio kanale 26, patenka i, stūmoklio 14 centrą.
[0051] Laikiklyje 8 yra dozavimo kanalas 28. Ir jis atlenktas buku kampu a. Per ji, į padavimo vamzdį 4 teka valančio skysčo priedas, esantis užpildančiame cilindre 10. Taip priedas susimaišo su valančiu skysčiu.
[0052] Į dozavimo kanalą 28 išeina droselinis elementą 29 droselinio varžto pavidalu, kuriuo galima nustatyti valančios priemonės priedo tūrinį srautą.
[0053] Dozuojant į valantį skystį valančios priemonės priedą, dalinis valančio skysčio srautas, tekantis per poveikio kanalą 26, išstumia stūmoklio 14 dėka valančios prie-monės priedą, esantį užpildančiame cilindre 10 antrapus stūmoklio 14, per dozavimo kanalą 28 į padavimo vamz-dį 4. Valančios priemonės priedo tūrinė išeiga priklauso nuo dalinio srauto slėgio ir nuo droselinio varžto 29 reguliavimo. Jei užpildantis cilindras 10 ištuštintas, stūmoklis 14 lieka jo pasiektoje galinėje padėtyje. Vėliau jis gali būti jo koto 16 dėka ranka perstumtas atgal į savo išeities padėtį, parodytą Fig. 2, ir užpildantis įenginys 11 pasisuka į Fig. 2 parodytą užildymo padėtį. Taip valančios priemonės priedas, už-oildo užoiIdant.i cilindrą 1 ° ■ .Tei tasiektas norimas dozuojamas tūris, tai užpildantis įrenginys 11 pasisuka i, brėžinio plokštumai statmeną padėti,, ar dar toliau. Dabar aukščiau aprašytas procesas gali būti pakartotas. Fig. 3 parodytas užpildančio įrenginio 11 įvorės 17, kuri turi statmeną išilginei ašiai atvamzdį 30 su išorine išdroža 31, vaizdas iš šono. Prijungimo elementas 12 jungiamas su įvore 17 spyruoklinio žiedo, įdėto į išorinę išdrožą, dėka. Fig. 4 parodytas kitas prijungimo elemento 12 realizavimo variantas. Jis turi flanšą 32. Ant flanšo 32 yra kaupiančio rezervuaro 13 gerklė 33. Kaupiantis rezervuaras 13 turi ant savo kakliuko 34 sriegį 35. Fig. 4 parodytame realizavimo variante rezervuaras 13 pritvirtintas ant prijungimo elemento 12 apsauginiu elementu 36 užsukamos veržlės pavidalu.
[0054] Šiame realizavimo variante padavimo vamzdis 4 yra ne po užpildančiu cilindru 10, o šalia jo, ir kiaurymė 21 lieka viršuje. Šiuo atveju galima pasukti užpildantį įrenginį 11 iš padėties, kurioje kaupiantis rezervuaras 13 nukreiptas žemyn, per 180° į padėtį, kurioje kaupiantis rezervuaras 13 ištuštinamas į užpildantį cilindrą (žiūr. Fig. 4).

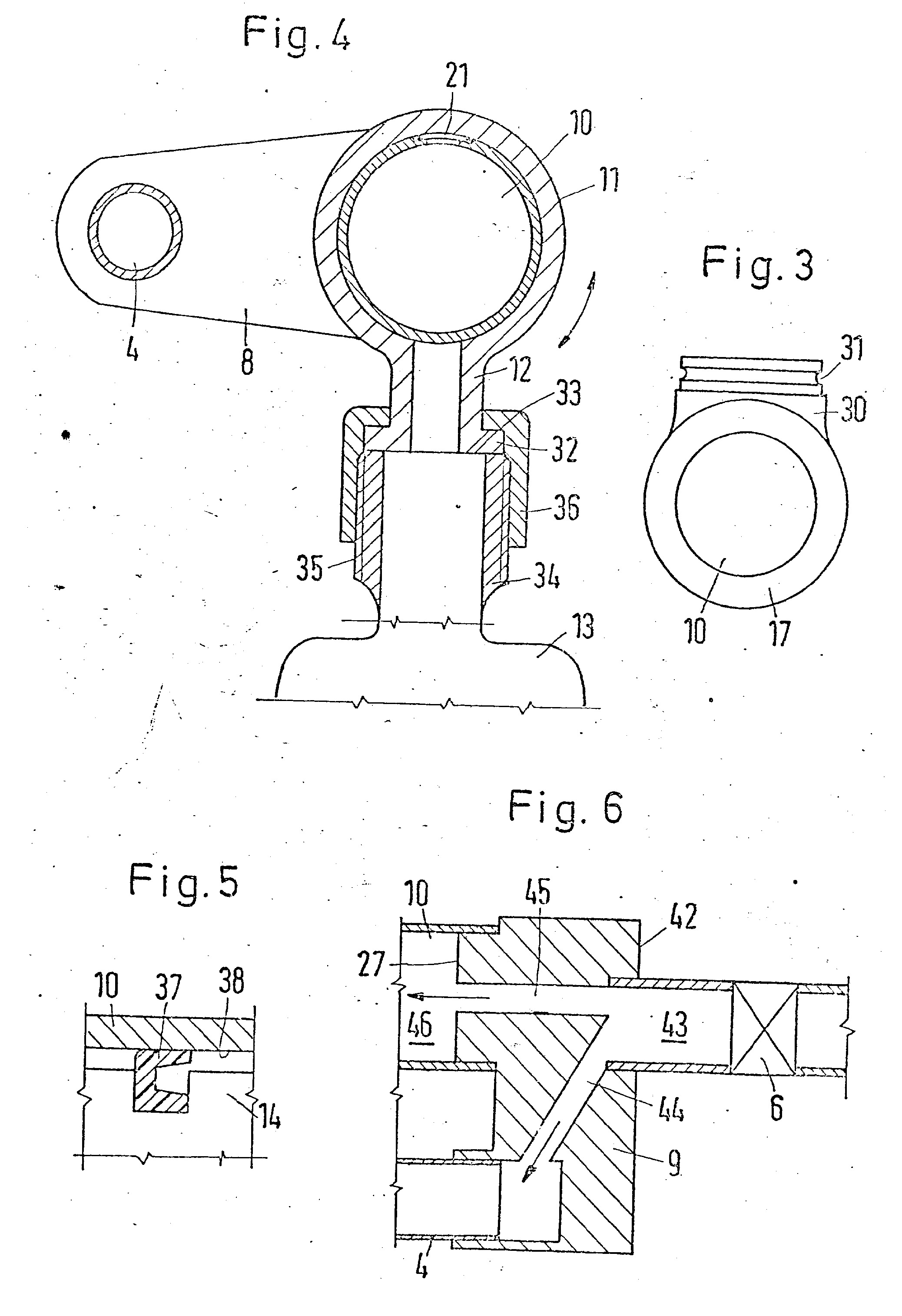

[0055] Fig. 5 parodyta stūmoklio 14, kuris šiame variante turi sandarinimą riebokšliu 37 užpildančio cilindro 10 vi-dinės sienelės 38 atžvilgiu.
[0056] Kaip matyti iš Fig. 2, stūmoklis 14 gali būti apkrautas grąžinančia spyruokle. Be to, ant stūmoklio koto 15 gali būti užsukta atraminė veržlė 41, kuria nustatoma maksimali stūmoklio eiga ir tuo pačiu dozuojamas tūris.
[0057] Fig. 6 parodytas alternatyvinis išradimui atitinkančio dozuojančio įrenginio realizavimo variantas. Laikiklio 9 išorinėje pusėje 42 yra padavimo prijungimo elementas 43 su vandentiekio čiaupu 6'. Šis padavimo prijungimo elementas 43 iš vienos pusės sujungtas per poveikio kanalą 45, kuris yra lygiagretus užpildančio cilindro ašiai, su užpildančio cilindro 10 vidine erdve 46, o iš kitos pusės per įstrižai einanti, jungiantį kanalą 44 su padavimo vamzdžiu 4. Poveikio kanalas 45 baigiasi užpildančio cilindro 10 galo 27 centre. Tiesaus poveikio kanalo 45 ir jo tiesioginio sujungimo su vandentiekio čiaupu 6' dėka dalinis srautas su didesniu slė-giu, tekantis poveikio kanalu, patenka prie stūmoklio 14.

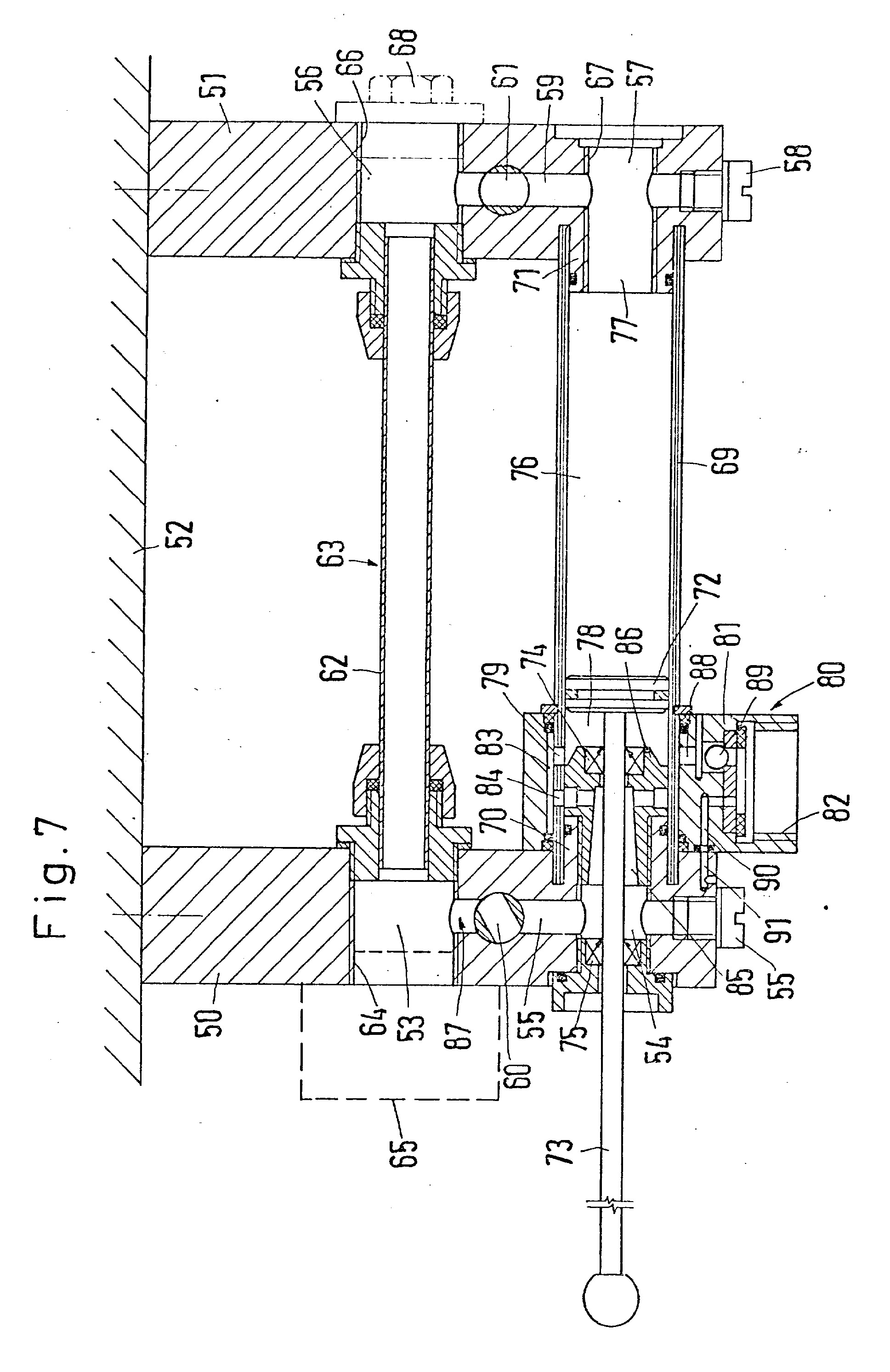

[0058] Fig. 7 parodyto realizavimo varianto atveju yra du identiški laikikliai 50 ir 51, kurie pritvirtinti ant sienelės 52. Laikiklis 50 turi dvi kiaurymes 53 ir 54 su sriegiu, kurios sujungtos tarpusavyje skersine kiauryme 55, iš išorės uždaryta varžtu 55'. Laikiklis 51 turi dvi kiaurymes 56 ir 57 su sriegiu, kurios sujungtos tarpusavyje skersine kiauryme 59, iš išorės už-daryta varžtu 58. Abi skersinės kiaurymės turi droselini, elementą 60 ir 61 atitinkamai reguliuojamo ir uždaromo čiaupo pavidalu.
[0059] Srieginės kiaurymės 53 ir 56 sujungtos tarpusavyje vamzdžiu 62, kuris sudaro padavimo vamzdžio 63 dalį. Srieginė kiaurymė 53 tarnauja kaip prijungimo elementas 64 vamzdžių sistemai. Pavyzdžiui, šis prijungimo elementas gali turėti štrichine linija parodytą kiš-tukinį sujungimą 65, prie kurio jungiamas valančio įrenginio ketureigio vožtuvo padavimo prijungiantis elementas. Srieginės kiaurymės 56 ir 57 sudaro prijungimo elementus 66 ir 67 darbiniam skysčiui ir/ar suspaustai poveikio terpei paduoti, kaip tai bus detaliau aprašyta su nuoroda į Fig. 8 ir 9. Nenaudojamas prijungimo elementas gali būti uždarytas štrichine linija parodytu uždarančiu varžtu 68.
[0060] Iš akrilinio stiklo padarytą užpildanti, cilindrą 69 laiko laikiklių 50 ir 51 atvamzdžiai 70 ir 71 atitinkamai. Stūmoklis 72 iš vienos pusės turi kotą 73, kuris išvestas išorėn per sandarinančius riebokšlius 74 ir 75. Stūmoklis dalina užpildantį cilindrą i, poveikio erdvę 76, kuri per poveikio kanalą 77 sujungta su prijungimo elementu 67, ir užpildomą erdvę 78, prie kurios galima prieiti iš išorės per užpildančio cilindro 69 kiaurymę 79. Kaip užpildantis cilindras 80 čia taip pat tarnauja įvorė 81, pasukama apie užpil-danti, cilindrą 69, kuri turi prijungimo elementą 82 kaupiančiam rezervuarui. Įvorė 81 turi ašinę išdro-žą 83, per kurią pirma kiaurymė 79 jungiasi su antra kiauryme 84 užpildančiame cilindre 69 ir toliau su kanalais 85 intarpe 86. Taip kiaurymė 84, kanalas 85, srieginė kiaurymė 54 ir skersinė kiaurymė 55 sudaro dozavimo kanalą 87, per kuri, užpildoma erdvė gali išsituštinti.
[0061] Tvarkos dėlei reikia pastebėti, kad kiaurymės 7 9 ir 84 parodytos pasuktos 90° kampu - realiai jos nukreiptos aukštyn, ir todėl kaupiantis rezervuaras dozavimo proceso metu nukreiptas žemyn.
[0062] Ašinė išdroža 83 yra prieš užpildymo kanalo 88, kuris turi link kaupiančio rezervuaro užsidaranti, vožtuvą 89, gerklę. Todėl, jei užpildantis įrengnys 80 su kaupimo rezervuaru pasukamas per 180° aukštyn, užpildymo kanalas 80 susisiekia su pirma kiauryme 79, taip kad stumiant stūmokli, 72 jo kotu 73 dešinėn, dozuojama terpė patenka i, dozavimo erdvę 78.
[0063] Užpildantis įrenginys 80 turi ir ventiliacini, kana-lą 90, kuris sąveikauja su nejudamu kanalu 91, kai kaupiantis rezervuaras yra apatinėje padėtyje. Tai reiškia, kad nejudamas kanalas 91 taip pat parodytas pasuktas 90° kampu.

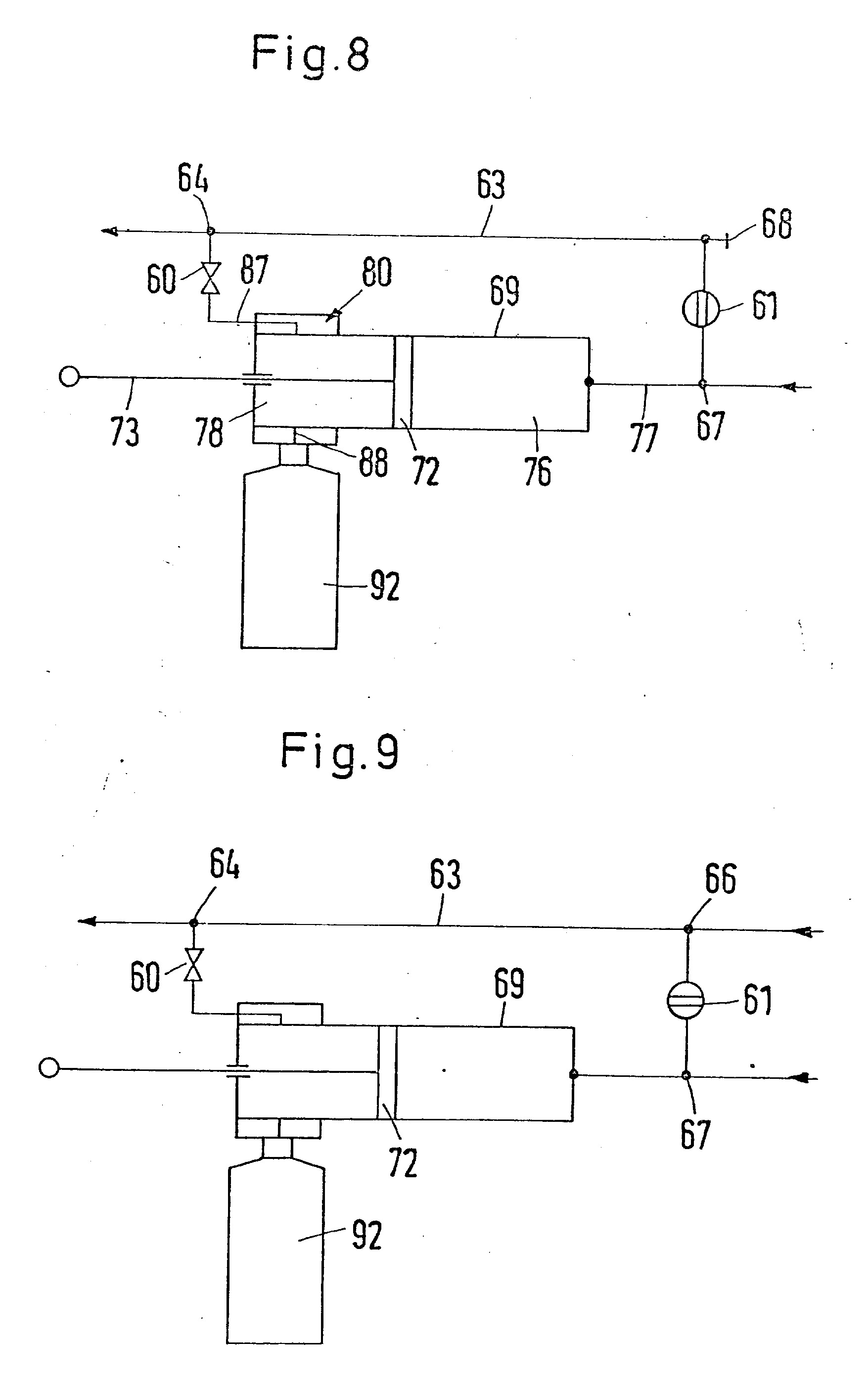

[0064] Fig. 8 parodyto realizavimo varianto atveju dozuojantis įrenginys pagal Fig. 7 pateiktas schematiškai, bet su kaupiančiu rezervuaru 92 išeities padėtyje, prieš dozuojamos terpės išdavimą. Į prijungimo elementą 67 paduodamas darbinis skystis, pavyzdžiui, vanduo. Pa-- grindinė šio darbinio skysčio dalis patenka per droselini, elementą 61 ir padavimo vamzdi 63 į prijungimo elementą 64. Maža darbinio skyčio dalis patenka per poveikio kanalą 77 j, užpildančio cilindro 69 poveikio erdvę 76 ir nustumia stūmokli, 72 kairėn. Taip dozuojama terpė per dozavimo kanalą 87 ir droselinį elementą 40 (?) irgi patenka d, prijungimo elementą 40 (? ) , kur susi-maišo su darbiniu skysčiu. Stūmoklis 72 juda kairėn todėl, kad stūmoklio efektyvus plotas iš kairės pusės dėl jo koto 73 buvimo yra mažesnis, negu jo efektyvus plotas iš dešinės pusės. Jei taip pridėtos jėgos nepa-kanka, tai droselini, elementą 61 galima perjungti i, droseliavimo padėti,. Taip gautas slėgių skirtumas pa-didina i, stūmokli, 72 veikiančią jėgą. O jeigu stūmoklio judėjimo greitis yra per didelis, tai padavimo greiti, galima sumažinti droseliniu elementu 60. Fig. 9 parodyto realizavimo varianto atveju stūmokli, stumdo ne darbinis skystis, o atskirai per prijungimo elementą 67 paduodama suspausta terpė, kaip anglies dvideginis. Tokiu atveju darbinis skystis paduodamas i, prijungimo elementą 66. Šiuo atveju droselinis elementas 61 tarnauja skersinei kiaurymei 59 uždaryti. Dozuojamas tūris gali būti reguliuojamas droseliniu elementu 60. Fig. 10-13 realizavimo pavyzdžio atveju atitinkamoms pozicijoms pažymėti naudojami skaičiai, padidinti per 100, lyginant su Fig. 7 pozicijomis. Geresniam supratimui Fig. 10 cilindro 169 ir įvorės 181 dalys 97, 99, 100, 101, 103 ir 182 parodytos pasuktos brėžinio plokš-tumoje 180° kampu; teisinga jų padėtis matyti Fig. 11 ir 12.
[0065] Permatomas cilindras 169 turi skalę 93, kuri kartu su stūmokliu 172 kaip rodykle rodo užpildomos erdvės 178 užpildymo būklę.

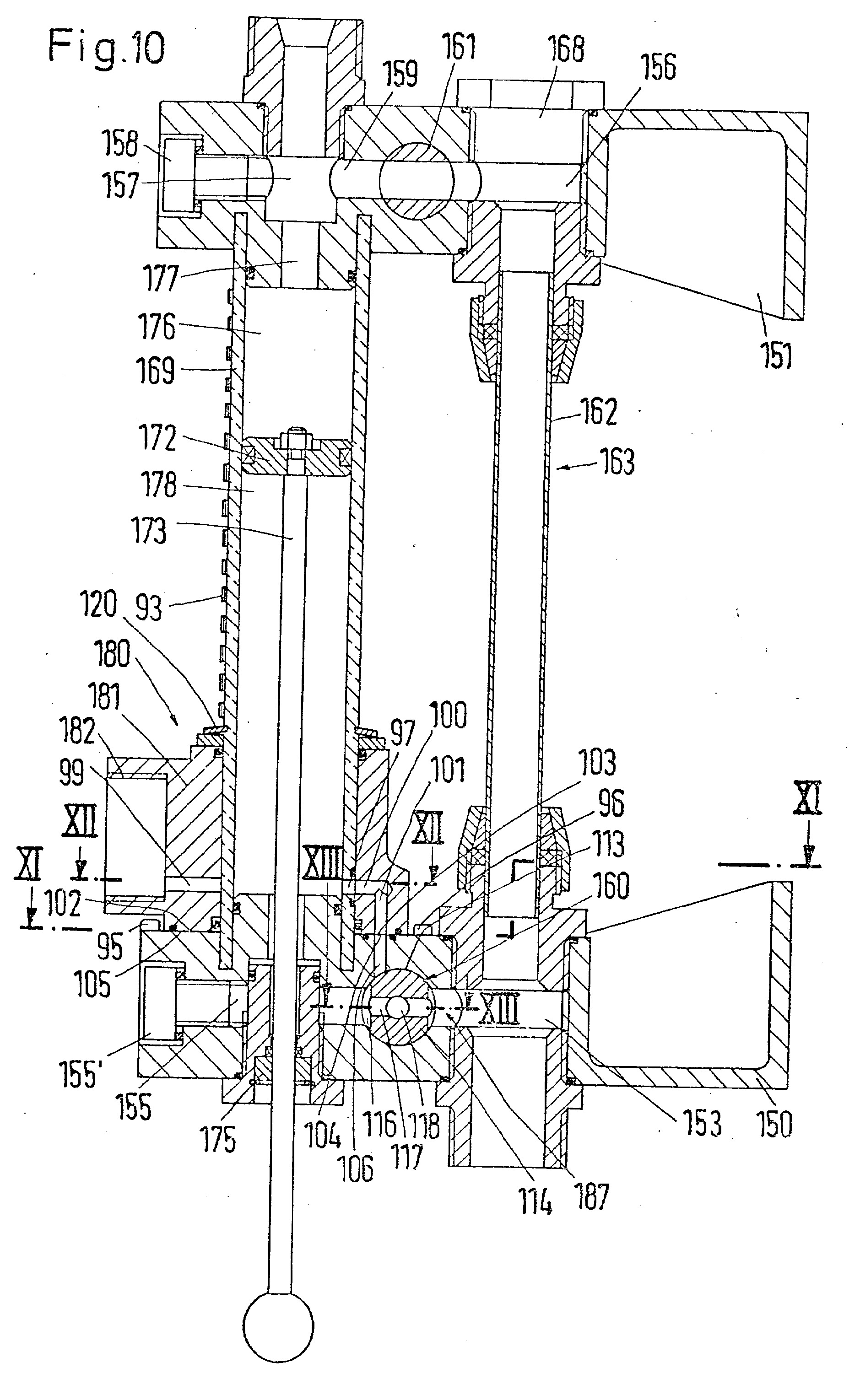

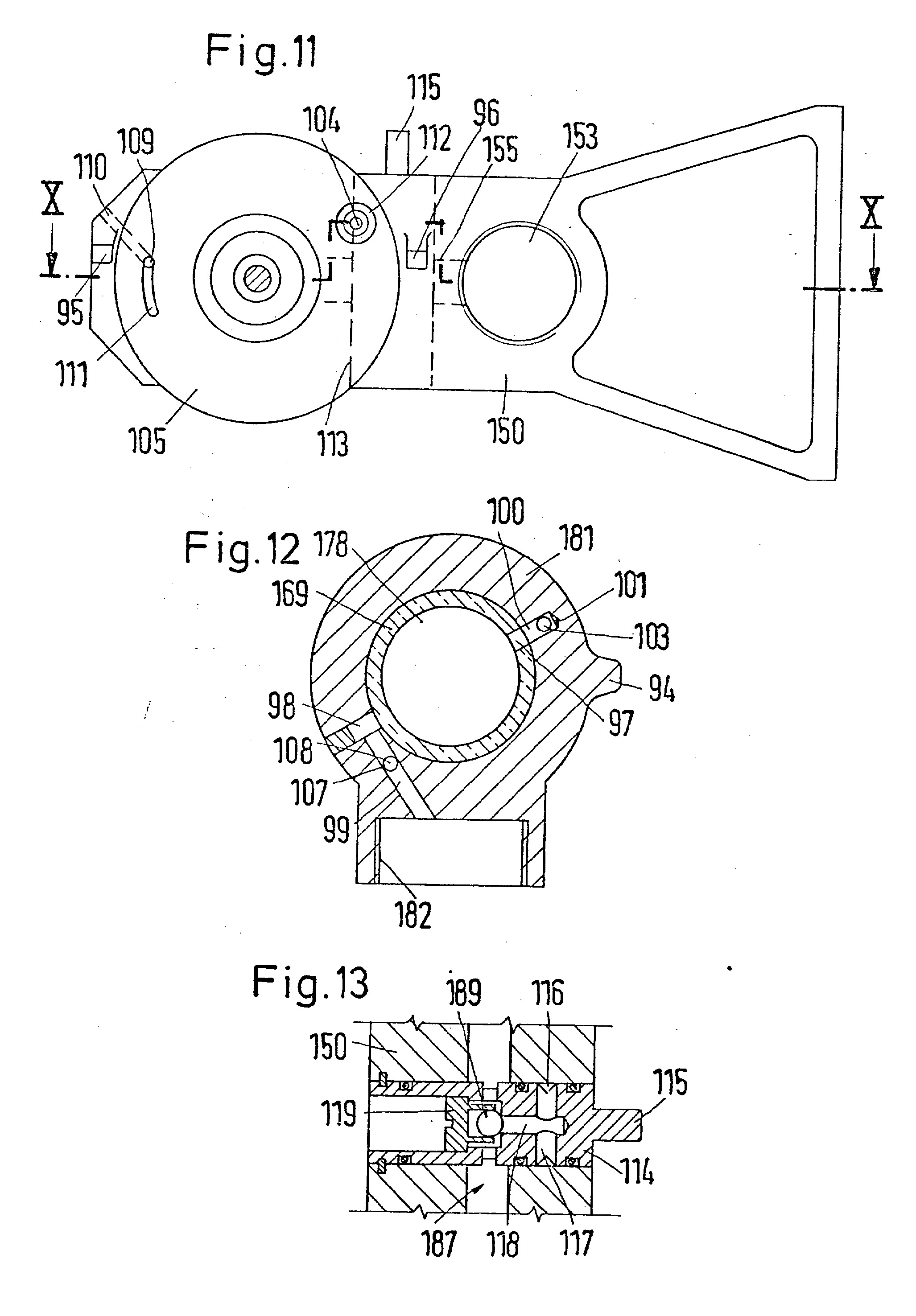

[0066] Užpildančio įrenginio 180 įvorė 181 gali pasisukti iš antros posūkio padėties, parodytos Fig. 2, kai prijungimo elementas 182 kaupiančiam rezervuarui yra apa-čioje, maždaug per 180° d, pirmą posūkio padėti,. Galinę padėti, apsprendžia ant įvorės 181 esanti atrama 94, kuri gali atsiremti i, ant laikiklio 150 esančias kont-ratramas 95 ir 96. Pirmoje posūkio padėtyje pirma valdanti kiaurymė 97 užpildančio cilindro 169 sienelėje sąveikauja su įvorėje 181 esančia antra valdymo kiauryme 98, kuri sujungta su užpildymo kanalu. Parodytoje antroje padėtyje pirma valdanti kiaurymė 97 sąveikauja su įvorėje 181 esančia trečia valdymo kiauryme 100, kurios sujungtos su dozavimo kanalo 187 pirma atkarpa 101, kurią sudaro ašiai lygiagreti kiaurymė. Ši kiaurymė išeina įvorės 181 galiniame paviršiuje 102 ir sudaro ten ketvirtą valdymo kiaurymę 103. Antroje po-sūkio padėtyje ji sąveikauja su laikiklio 150 galiniame paviršiuje 105 esančia penkta valdymo kiauryme 104, kuri sujungta su dozavimo kanalo 187 antra atkarpa 106. Visose kitose posūkio padėtyse ketvirtą valdymo kiau-rymę uždaro galinis paviršius 105. Iš užpildymo kanalo 99 išeina kita ašiai lygiagreti kiaurymė 107. Jos gerklė galiniame paviršiuje 102 sudaro šeštą valdymo kiaurymę 108, kuri tarpinėse padėtyse tarp pirmos ir antros posūkio padėčių sąveikauja su septinta valdymo kiauryme 109, kuri sujungta su į atmosferą išeinančiu kanalu 110 ir kurio veikimo sritis prailginta išdro-ža 111. Jei reikia, tai viena iš sąveikaujančių valdymo kiaurymių gali būti sandarinama, kaip tai parodyta su atitinkama išdroža 112 Fig. 11.
[0067] Dozavimo kanalo 187 antra atkarpa 106 išeina i, skersinę kiaurymę 113, i kurią įstatyta pasukama sklendė 114, kurią galima pasukti rankenėlėje 115. Atkarpos 106 gerklės zonoje pasukama sklendė turi išdrožą 116, kuri gali daugiau ar mažiau kontaktuoti su minėta gerkle. Taip gaunasi droselinis elementas. Išdroža 116 per skersinę kiaurymę 117 ir išilginę kiaurymę 118 sujungta su atbuliniu vožtuvu 189, kurios rutuliuką teisingoje padėtyje laiko srieginis intarpas 119. Dozavimo metu šis atbulinis vožtuvas 189 atsidaro ir per skersinę kiaurymę 155 sujungia dozavimo kanalo 187 antrą atkar-pą 106 su sriegine kiauryme 153.
[0068] Spyruoklinis žiedas 120 prispaudžia įvorę 181 prie laikiklio 150, taip kad parodytų sandarinančių žiedų dėka gaunamas pakankamas srautų kelių sandarinimas galinio paviršiaus 102 ir galinio paviršiaus 105 zonoje.
[0069] Parodytas dozuojantis įrenginys gali būti naudojamas ne tik kartu su vamzdžių valymo įrenginiu, bet ir tarnauti kitiems tikslams, pavyzdžiui, dozuotai paduoti plau-nančią ar minkštinančią priemonę į skalbimo mašiną, paduoti muilo šarmą į skalbimo mašiną, ar paduoti chemines medžiagas laboratorijoje.
1. Dozuojantis įrenginys su užpildančiu cilindru, kuris gali būti užpildomas per uždaromą užpildymo kanalą iš kaupiančio rezervuaro ir ištuštinamas judančiu stū-muokliu per dozavimo kanalą, konkrečiai, vamzdžių, kaip vamzdžiai gėrimams, valymui valančiu skysčiu, prie kurio gali būti pridedamas valančios priemonės priedas iš dozuojančio įrenginio, besiskiriantis tuo, kad jis turi užpildantį įrenginį (11, 80, 180), kuris kartu su kaupimo rezervuaru (13, 92) turi ga-limybę pasisukti apie horizontalią ašį atidarydamas užpildymo kanalą (18, 88, 99) pirmoje posūkio padėtyje, kurioje kaupimo rezervuaras yra viršuje, ir jį už-darydamas antroje posūkio padėtyje, kurioje kaupimo rezervuaras yra apačioje.
2. Dozuojantis įrenginys pagal 1 punktą, besiskiriantis tuo, kad užpildantis įrenginys (11, 80, 180) turi galimybę pasisukti apie užpildančio cilindro (10, 69, 169) ašį.
3. Dozuojantis įrenginys pagal 1 arba 2 punktą, besiskiriantis tuo, kad užpildantis įrenginys (80, 180) turi galimybę būti dviejose padėtyse, atidarydamas dozavimo kanalą (87, 187) ir jį uždarydamas.
4. Dozuojantis įrenginys pagal vieną iš 1-3 punktų, besiskiriantis tuo, kad dozavimo kanale (187) ir/ar užpildymo kanale (33) numatytas atbulinis vožtuvas (89, 189), užsidarantis link užpil-dančio cilindro (169) ir link kaupiančio rezervuare (°2) .
5. Dozuojantis įrenginys pagal vieną iš 1-4 punktų, besiskiriantis tuo, kad užpildantis įrenginys (80, 180) turi kanalą (90, 110) kaupiančiam ^ 0 tr vu či n i i T'^dint i ?? liūtis vrc. 'ižcisurvt" ir ; posūkio padėtyje ir atidarytas antroje posūkio pa-dėtyje .
6. Dozuojantis įrenginys pagal vieną iš 1-5 punktų, besiskiriantis tuo, kad užpildantis- įrenginys (11, 80, 180)- turi įvorę (17, 81, 181), ant kurios yra bent vienas prijungimo elementas (12, 82, 182) mechaniniam sujungimui su kaupiančiu rezervuaru (13, 92) .
- įrenginys (11, 80, 180)- turi įvorę (17, 81, 181), ant kurios yra bent vienas prijungimo elementas (12, 82, 182) mechaniniam sujungimui su kaupiančiu rezervuaru (13, 92) .7. Dozuojantis įrenginys paijal 6 punktą, besiskiriantis tuo, kad prijungimo elementas padarytas pakeičiamas.
8. Dozuojantis įrenginys pagal vieną iš 1-7 punktų, besiskiriantis tuo, kad užpildantis cilindras (69) turi pirmą kiaurymę (79), kuri sujungta su užpildymo erdve (76), ir jos atžvilgiu perstumtą antrą kiaurymę (84), kuri sujungta su dozavimo kanalu (87), ir užpildantis įrenginys (80) turi įvorę (81), ant kurios vidinės sienelės yra ašinė išdroža (83) abiems kiaurymėms sujungti ir užpildymo kanalo (88) gerklė, perstumta išdrožos atžvilgiu maždaug per 180° ir esanti pirmos kiaurymės skerspjūvio plokštumoje.
9. Dozuojantis įrenginys pagal vieną iš 1-7 punktų, besiskiriantis tuo, kad užpildantis cilindras (169) turi pirmą valdančią kiaurymę (97), sujungtą su jo užpildoma erdve (178), o užpildantis įrenginys (180) turi antrą valdymo kiaurymę (98), kuri sujungta su užpildymo kanalu (90) ir pirmoje posūkio padėtyje sąveikauja su pirma valdančia kiauryme, trečią valdančią kiaurymę (100), perstumtą maždaug per 180°, kuri sujungta su dozavimo kanalo (187) pirma atkarpa ir antroje posūkio padėtyje sąveikauja su pirma valdymo kiauryme, ir ketvirtą valdymo kiaurymę (103), esančią pirmos atkarpos gale, kuri yra užpildančio įrengi-nio (180) galiniame paviršiuje (102) ir uždaroma laikiklio (150) galiniu paviršium (105), tačiau antroje posūkio padėtyje sąveikauja su tame galiniame pavir-šiuje esančia penkta valdymo kiauryme (104), kuri sujungta su dozavimo kanalo (187) antra atkarpa (106).
10.Dozuojantis įrenginys pagal 5 ir 9 punktus, besiskiriantis tuo, kad užpildančio įrengi-nio (180) galiniame paviršiuje (102) numatyta šešta valdymo kiaurymė (108), kuri sujungta su užpildymo kanalu (90) ir posūkio padėtyje, besiskiriančioje nuo pirmos posūkio padėties, sąveikauja su septinta valdymo kiauryme (109), kuri yra ant laikiklio (150) galinio paviršiaus ir sujungta su atmosfera.
11.Dozuojantis įrenginys pagal vieną iš 1-10 punktų, besiskiriantis tuo, kad užpildantis cilindras (10, 69, 169) padarytas iš permatomos medžiagos.
12.Dozuojantis įrenginys pagal vieną iš 1-11 punktų, besiskiriantis tuo, kad prie užpildančio cilindro (10, 69, 169) prieina poveikio kanalas (26, 77), per kurį gali būti paduodama skysta ar suspausta dujinė terpė stūmuokliui (14, 72) perstumti.
13.Dozuoj antis įrenginys pagal 12 punktą, besiskiriantis tuo, kad dozavimo kanalas (28, 87) išeina į darbinio skysčio padavimo vamzdį (4, 63) ir prieš srovę nuo jo išėjimo angos nuo padavimo vamzdžio atsišakoja poveikio kanalas (25, 77).
14.Dozuojantis įrenginys pagal vieną iš 1-13 punktų, besiskiriantis tuo, kad stūmuoklis (14, 72) turi kotą (15, 73, 173), kuris išeina išorėn.15.Dozuojantis įrenginys pagal vieną iš 1-14 punktų, besiskiriantis tuo, kad stūmoklis (14) apkrautas grąžinančia spyruokle (40).16.Dozuojantis įrenginys pagal vieną iš 1-14 punktų, besiskiriantis tuo, kad turi reguliuojamą atramą (41) stūmoklio eigai apriboti.17.Dozuojantis įrenginys pagal vieną iš 1-16 punktų, besiskiriantis tuo, kad užpildantis cilindras (169) turi skalę (93), kuri rodo užpildymo laipsnį.18.Dozuojantis įrenginys pagal vieną iš 1-17 punktų, besiskiriantis tuo, kad užpildantis cilindras (10, 69) ir vamzdis (62) priklausantys padavimo vamzdžiui (4, 63), sujungti tarpusavyje pirmu laikikliu (8, 50), per kurį praeina dozavimo kanalas (28, 27), ir antru laikikliu (9, 51) , per kurį praeina poveikio kanalas (26, 77).19.Dozuojantis įrenginys pagal vieną iš 1-18 punktų, besiskiriantis tuo, kad dozavimo kanale (28, 87, 187) yra reguliuojamas droselinis elementas (29, 60, 160).20.Dozuojantis įrenginys pagad vieną iš 1-19 punktų, besiskiriantis tuo, kad padavimo vamzdyje (63) pagal srovę nuo poveikio kanalo (77) atsi-šakojimo yra reguliuojamas droselinis elementas (61).21.Dozuojantis įrenginys pagal vieną iš 18-20 punktų, besiskiriantis tuo, kad antras laikiklis (51) turi du prijungimo elementus (66, 67) darbiniam skysčiui ir dujinei suspaustai terpei atitinkamai, kurių kiekvienas sujungtas su padavimo vamz-džio (63) ir užpildančio cilindro (69) vamzdžiu (62) atitinkamai, kurie sujungti tarpusavyje per uždaromą ir reguliuojamą droselinį elementą (61).22.Dozuojantis įrenginys pagal vieną iš 18-21 punktų, besiskiriantis tuo, kad abu laikikliai (50, 51) yra identiški.23.Dozuojantis įrenginys pagal vieną iš 1-22 punktų, besiskiriantis tuo, kad vamzdžių valymo įrenginyje padavimo vamzdis (4, 63) sujungtas su įėjimu ketureigio perjungiančio vožtuvo (2) , kuris turi nu-vedantį vamzdį (50), o taip pat prijungimo įrengi-nius (7, 7') vamzdžiams, kurie turi būti valomi ir tuo tikslu įjungiami į kontūrą.24.Dozuoj antis įrenginys pagal vieną iš 18-23 punktų, besiskiriantis tuo, kad pirmas laikiklis (50) turi kištukinį sujungimą (65) su ketureigio perjungiančio vožtuvo (2) įėjimu sujungti.
15.Dozuojantis įrenginys pagal vieną iš 1-14 punktų, besiskiriantis tuo, kad stūmoklis (14) apkrautas grąžinančia spyruokle (40).16.Dozuojantis įrenginys pagal vieną iš 1-14 punktų, besiskiriantis tuo, kad turi reguliuojamą atramą (41) stūmoklio eigai apriboti.17.Dozuojantis įrenginys pagal vieną iš 1-16 punktų, besiskiriantis tuo, kad užpildantis cilindras (169) turi skalę (93), kuri rodo užpildymo laipsnį.18.Dozuojantis įrenginys pagal vieną iš 1-17 punktų, besiskiriantis tuo, kad užpildantis cilindras (10, 69) ir vamzdis (62) priklausantys padavimo vamzdžiui (4, 63), sujungti tarpusavyje pirmu laikikliu (8, 50), per kurį praeina dozavimo kanalas (28, 27), ir antru laikikliu (9, 51) , per kurį praeina poveikio kanalas (26, 77).19.Dozuojantis įrenginys pagal vieną iš 1-18 punktų, besiskiriantis tuo, kad dozavimo kanale (28, 87, 187) yra reguliuojamas droselinis elementas (29, 60, 160).20.Dozuojantis įrenginys pagad vieną iš 1-19 punktų, besiskiriantis tuo, kad padavimo vamzdyje (63) pagal srovę nuo poveikio kanalo (77) atsi-šakojimo yra reguliuojamas droselinis elementas (61).21.Dozuojantis įrenginys pagal vieną iš 18-20 punktų, besiskiriantis tuo, kad antras laikiklis (51) turi du prijungimo elementus (66, 67) darbiniam skysčiui ir dujinei suspaustai terpei atitinkamai, kurių kiekvienas sujungtas su padavimo vamz-džio (63) ir užpildančio cilindro (69) vamzdžiu (62) atitinkamai, kurie sujungti tarpusavyje per uždaromą ir reguliuojamą droselinį elementą (61).22.Dozuojantis įrenginys pagal vieną iš 18-21 punktų, besiskiriantis tuo, kad abu laikikliai (50, 51) yra identiški.23.Dozuojantis įrenginys pagal vieną iš 1-22 punktų, besiskiriantis tuo, kad vamzdžių valymo įrenginyje padavimo vamzdis (4, 63) sujungtas su įėjimu ketureigio perjungiančio vožtuvo (2) , kuris turi nu-vedantį vamzdį (50), o taip pat prijungimo įrengi-nius (7, 7') vamzdžiams, kurie turi būti valomi ir tuo tikslu įjungiami į kontūrą.24.Dozuoj antis įrenginys pagal vieną iš 18-23 punktų, besiskiriantis tuo, kad pirmas laikiklis (50) turi kištukinį sujungimą (65) su ketureigio perjungiančio vožtuvo (2) įėjimu sujungti.
