[LT] Siūloma nauja kompozicija, turinti poliesterių su hidroksigrupėmis (kurios gali būti, esant reikalui, modifikuotos) ir/arba epoksidinės dervos, turinčios hidroksilinių grupių ir/arba akrilo kopolimero, turinčio hidroksilinių grupių. Kompozicija taip pat turi medžiagą, kuri gali reaguoti su hidroksilinėmis grupėmis, siekiant jas susiūti, ir slidumą suteikiančią medžiagą. Slidumui suteikti naudojama vaško pasta D, turinti@d1 3-30 svorio % vieno ar kelių polioefininių ir/arba paavaduotų polifelinių vaškų:@d2 0-25 svorio % vienos ar kelių meleminformaldehidinių dervų;@d3 5-40 svorio % vienos ar kelių akrilinių dervų su OH skaičiumi 10-150 mg KOH/g ir vidutine molėkuline mase 2000-7000, ir@d4 10-80 svorio % vieno ar kelių organinių tirpiklių.@Komponenčių d1-d4 svorio dalių suma kiekvienu atvėju sudaro 100 svorio %.
[EN]
[0001] Šio išradimo objektu yra įpakavimo taros padengimo kompozicija, jos gavimo būdas ir pritaikymas išoriniam skardinių padengimui, dalinai gautų stipraus tempimo būdu.
[0002] Indai, pvz., dėžutės, tūbelės, kibirai, kanistros ir kt., kurie dažnai vadinami tara, įprasta, kad iš išorės padengti laku, kuris pirmiausiai tarnauja kaip taros dekoratyvinis apipavidalinimas. Todėl kokybiško pavir-šiaus gavimas lengvai atliekamu būdu yra pagrindinis reikalavimas, keliamas atitinkamoms padengimo kompozi-cijoms. Tačiau gaminant tarą, šis išorinis paviršius turi atlaikyti ekstremalius krūvius (valcavimą, kraštų atlenkimą, deformavimą, sterilizavimą ir kt.).
[0003] Išorinis taros dažymas, kaip taisyklė, yra daugia-sluoksnis, ir susideda iš gruntavimo lako sluoksnio, kaip pagrindo dekoratyviniam sluoksniui, sluoksnio spaustuvinių dažų ir, jeigu reikia, iš sluoksnio bespalvio apsauginio lako, vadinamo "sidabruotu laku". Ypač aukšti reikalavimai keliami gruntavimo lakui, jeigu nenaudojamas bespalvis apsauginis lakas, kaip išorinis užbaigimo sluoksnis. Šie gruntavimo lakai dar žinomi "neapsaugotų išorinių lakų" pavadinimu.
[0004] "Neapsaugoti išoriniai lakai" turi būti ypač patvarūs po to einančiam dekoravimui, t. y. jie turi tikti rašto spausdinimui, turėti gerą sukibimą ir aprašoj imą. Gautos dangos turi labai blizgėti, t. y. turėti blizgesio koeficientą (atspindžio kampus 60°) didesnį už 80, dideli, atsparumą dilumui, o taip pat lygią paviršiaus struktūrą, t.y., pvz., neturėti į kraterius panašių defektų ir kt.
[0005] Panašūs "neapsaugoti išoriniai lakai" yra žinomi (sulyg. pvz., Ullmanno techninės chemijos enciklo-pediją, IV leid., 1978, t. 15, p.p. 713-714). Šių lakų pagrindu yra modifikuotos akrilinės dervos, epoksipoli-esterinės dervos, poliesterinės ir poliakrilinės dervos. Įprasta, kad šie "neapsaugoti išoriniai lakai" turi technologini, priedą, pagerinanti, plastmasių slidumą, kad tikslingai paveiktų i, paviršiaus užbaigiančio sluoksnio tvirtumą, ir pasiektų optimalų paviršiaus patvarumą dilumui, tuo pačiu išsaugant gerą blizgėsi, ir dideli, atsparumą po to einančiam dekoravimui. Šiuo technologiniu priedu, gerinančiu slidumą, naudojami vaškai ir lakūs vaškai, tokie, kaip, pvz., lanolinas arba bičių vaškas.
[0006] Vienok, iškyla problemos, jeigu šie "neapsaugoti išoriniai lakai" naudojami padengti dėžutes, pagamintas stipraus tempimo būdu, kai dėžučių viršutinė dalis stipriai deformuojama. Esant tokiai ekstremaliai deformacijai, būtina užtikrinti, kad lako sluoksnis nesusigadintų, toks užtikrinimas gali būti pasiektas tik dangos su elastine lako plėvele pagalba. Iš kitos pusės - reikalinga garantija, kad gauta danga išlaikys ekstremalius mechaninius krūvius gaminant dėžutes, o taip pat jas užpildant. Tai reiškia, kad susidaranti lako plėvelė turi būti labai patvari dilumui ir atitinkamai būti kieta, dalinai turėti sklerometrini, kietumą, kas taip pat reikalauja specialaus technologinio priedo, kuris specifiškai gali reguliuoti paviršinio lako dangos kietumą. Technologiniais priedais, kurie užtikrintų kietumą yra pvz. polietileno-, polipropileno- arba politetrafluoretileno vaškai. Šie vaškai, vienok, dažniausiai suteikia drumstumo ir todėl netinka lakštinės taros lakams, kadangi dėžučių gamintojai reikalauja blizgančių paviršių.
[0007] Todėl šio išradimo tikslu yra padengimo kompensacija, kuri kaip "neapsaugotas išorinis lakas" tiktų padengti dėžutes, pagamintas stipriu tempimu. Gautos dangos turi turėti atitinkamai lygų paviršių, aukštą blizgesio koeficientą, gerai dažytis, būti patvarios dilumui ir pakankamai kietos, tuo pačiu išlaikant labai elastingą plėvelę. Be to, tokio padengimo kompensacijos turi būti stabilios laikant, t.y. laikant 3 ir daugiau mėnesių, iš jų gautos lako plėvelės turi atitikti optinių ir mechaninių savybių aukščiau minėtiems reikalavimams.
[0008] Tikslas pasiekiamas kompozicija, turinčia poliesterių su hidroksiline grupe, jeigu reikia, modifikuotų, ir/arba epoksidinės dervos, turinčios hidroksilinių grupių ir/arba akrilatkopolimero, turinčio hidroksi-linių grupių, o taip pat reaktingą hidroksilo grupių atžvilgiu susiuvimo medžiagą ir technologinį priedą, be to, šiuo technologiniu priedu, pagerinančiu slidumą, yra vaško pasta D, turinti
[0009] dL) 3-30 svorio % vieno arba kelių poliole-fininių ir/arba pavaduotų olefininių vaškų,
[0010] d2) 0-25 svorio % vienos arba kelių
[0011] d3) 5-40 svorio % vienos arba kelių akrilinių
[0012] dervų, turinčių OH skaičių nuo 10 iki 150 mg KOH/g ir vidutinę masę nuo 2000 iki 7000, ir
[0013] d4) 10 - 80 svorio % vieno arba kelių organinių
[0014] tirpiklių, o suma komponenčių nuo dr iki d4 pagal svori,, kiekvienu atveju sudaro 100 svorio %.
[0015] Šio išradimo objektu taip pat yra kompozicijų gavimo būdas, o taip pat jų panaudojimas taros padengimui, dalinai dėžučių išoriniam padengimui laku, kurios pagamintos stipriu tempimu.
[0016] Kompozicijos pagal ši, išradimą sudaro lako plėvelę su geru blizgesio koeficientu, lygia paviršiaus struktūra, geromis dekoravimo savybėmis ir geru atsparumu dilumui, tuo pačiu esant gaunamų lako plėvelių dideliam elastingumui, be to, šių savybių kompleksas išlieka laikant jas 14 dienų ir ilgiau.
[0017] Gamybos procese rekomenduojama naudoti vaško dispersiją dėžučių padengimo kompozicijoje kaip technologinį priedą, pagerinanti, slidumą. Vienok, padengimo kompozicijos i, kurias pridedama šios vaško dispersijos pagal rekomendaciją, turi ryškų trūkumą, nes šios kompozicijos yra matinės ir nestabilios laikant. Jau po 14 dienų laikymo, padengimo kompozicijos sudaro plėveles, kurių blizgesys sumažėjęs, palyginus su plėvelėmis, gautomis iš šviežiai pagamintos kompozicijos. Be to, šios plėvelės nebeturi lygios paviršiaus struktūros, o taip pat turi dideli, kieki, i, kraterius panašių paviršiaus defektų.
[0018] Toliau smulkiau paaiškinamos išradimo kompozicijos atskiros komponentės.
[0019] Pagal išradimą, kompozicijos turi vieną arba kelius polimerus, turinčius hidroksilo grupes, kaip rišikli,. Šie polimerai, jeigu reikia, gali turėti dar ir kitas funkcines grupes, pvz. karboksilo. Šie polimerai (komponentė A) kompozicijoje sudaro 10 - 60 svorio % nuo bendros visų komponenčių sumos (A - F).
[0020] Šie hidroksilines grupes turintys polimerai parenkami iš hidroksilturinčių poliesterių ir/arba hidroksiltu-rinčių, modifikuotų akrilu, poliesterių ir/arba turinčių hidroksilines grupes, modifikuotų epoksidu, poliesterių. Jeigu reikia, jie gali būti panaudoti kombinacijose su epoksidinėmis dervomis ir/arba turinčiais hidroksilines grupes akrilo kopolimerais.
[0021] Esminiu faktoriumi, parenkant atitinkamą surišėjo komponentę, pirmiausia yra tas, kad kombinacijoje su atitinkama susiuvančia medžiaga (komponentė B), sudarytų dangas, kurios būtų labai elastingos, išlaikytų mechaninius krūvius, deformuojančius padengtas dėžutes, plėvelė nesisluoksniuotų ir nesuplyštų arba kitaip nebūtų pakenkta.
[0022] Komponentės A hidroksilinę grupę turintys poliesteriai gaunami įprastu būdu - esterifikuoj ant alifatinius, cikloalifatinius ir aromatinius di- ir/arba poliolius. Gauti poliesteriai turi hidroksilų skaičių nuo 30 iki 100 mg KOH/g, geriausiai, kai 40 - 80 mg KOH/g ir vidutine molekuline mase tarp 3000 ir 8000. Dažniausiai naudojami mišiniai iš 0 - 20 dalių poliesterių, turinčių OH skaičių 70 - 80 mg KOl^g ir 40 - 100 dalių poliesterio, turinčio OH skaičių 50 - 100 mg YDBjį. Pvz., norint gauti atitinkamų karboninių rūgščių poliesterius, gali būti naudojamos ftalio, izoftalio, tereftalio, heksahidroftalio, adipino, azelaino, sebacino, maleino, glutaro rūgštys, ir turinčios ilgas grandines alifatinės ir cikloalifatinės dikarboninės rūgštys, kaip, pvz., taip vadinami riebiųjų rūgščių dimerai. Įprasti prekyboje esantys techniniai riebiųjų rūgščių dimerai turi mažiausiai 80 svorio % riebiosios rūgšties dimerų, o taip pat maksimum iki 20 svorio % trimerų ir iki 1 svorio % atitinkamų rūgščių monomerų. Geriausiai rūgštine komponente naudoti izoftalio rūgštį.
[0023] Poliesterių gamyboje alkoholine komponente naudojamas etilenglikolis, 1,2- ir 1,3- propilenglikoliai, butan-diolis, pentandiolis, neopentilglikolis, heksandiolis, 2-metilpentandiolis-l, 5, 2-etilbutandiolis-l,4, dime-tilolcikloheksanas, glicerinas, trimetilolpropanas ir trimetilolbutanas, pentaeritritas, dipentaeritritas, polikaprolaktondiolis ir triolis. Geriausiai naudoti hek.sandioli.-l, 6, neopentilglikoli, ir trimetilolpropaną.
[0024] Be to komponente A gali būti naudojamas poliesteris, modifikuotas akrilu, o jeigu reikia, taip pat kombinacijoje su aukščiau minėtais poliesteriais ir/arba kitomis rišančiomis medžiagomis. Šie akrilu modifikuoti poliesteriai turi OH-skaičių tarp 50 ir 100 mg KOH/g, geriausiai - tarp 90 ir 100 mg KOH/g, o taip pat vidutinę molekulinę masę tarp 4000 ir 6000. Jie gali būti gauti įvairiais būdais, pvz. tiesiogiai įvedant akrilato grandinę i, poliesteri,. Taip, gaunant poliesterį, vietoj rūgštinių arba alkoholinių kompo-nenčių, gali būti panaudojama akrilo ir/arba metakrilo rūgštis, o taip pat hidroksialkilakrilatai ir metakrilatai. Dažniausiai akrilu modifikuoti poliesteriai gaunami akrilinant sočius ir nesočius poliesterius. Pvz., pradžioje galima poliesterių hidroksilines grupes pakeisti (met) akrilo rūgštimi, o po to, esant kitiems nesotiems monomerams, vykdyti polimerizaciją. Tokiu būdu maleino ir fumaro rūgščių nesočius poliesterius galima gauti polimerizuoj ant kartu su akriliniais monomerais.
[0025] Toliau, rišančia medžiaga gali būti poliesteriai, modifikuoti epoksidu, turintys OH skaičių nuo 30 iki 100 mg KOH/g, geriausiai - 40 - 60 mg KOH/g.
[0026] Poliesteriais, modifikuotais epoksidu, suprantami poliesteriai, kurie jau gavimo metu naudojo epoksidinę dervą kaip poliolinę komponentę. Kadangi epoksidinės dervos šalia galinių epoksidinių grupių turi ir hidroksilines grupes, tai gaunant poliesterius, jie gali pavaduoti dali, daugiahidroksilio alkoholio. Modifikuotame epoksidu poliesteryje epoksidinė dalis sudaro 50 - 90 svorio %, geriausiai - 70 - 90 svorio %, nuo modifikuoto epoksidu poliesterio svorio. Pavyzdžiu gali būti poliesteriai, turintys prekių vardus firmos DSN - URANOX®, firmos Hoechst - ALFTALAT® ir RESYDROL®, firmos Jager(Diuseldorfas) - JAGAHYD® ir chemijos gamyklų Hūtens-Albatus-HALWEPOX®.
[0027] Toliau, gaminant laką, galima maišyti poliesteri, su epoksidine derva, o cheminius virsmus tarp šių komponenčių vykdyti jau po to einančiame plėvelės apdegime. Praktika patvirtino šio mišinio panaudojimo tikslingumą. Dažnai stebimas nepilnas suderinamumas tarp poliesterio ir epoksidinės dervos gali būti pagerintas įdėjus aminodervos. Taip pat galimas mišinys poliesterinės/ epoksidinės dervos su akrilo derva, kaip trečia komponente. Mišinyje santykis hidroksilines grupes turinčio poliesterio ir epoksidinės dervos sudaro 0-20 dalių epoksidinės dervos 100-tui dalių poliesterio. Mišiniams su poliesteriu tinkamiausios žemo- ir vidutinio klampumo epoksidinės dervos, tokios, pvz., kaip firmos Shell-Chemie-Epikote® 1001, 824, 834 ir 1004. Pagal šį išradimą tinkami akrilato kopolimerai turi OH-skaičių nuo 10 iki 150 mg KOH/g ir vidutinę molekulinę masę nuo 2000 iki 12000. Jie gali būti gauti polimerizuojant monomerus, turinčius hidroksilines grupes su atitin-kamais komonomerais. Monomerų, turinčių hidroksilines grupes pavyzdžiais gali būti akrilo- ir metakrilo, ar kitų nesočių rūgščių hidroksialkilesteriai, o taip pat akrilo ir/arba metakrilo rūgšties reakcijos produktas su glicidilo junginiais arba nesočių rūgščių hidroksialkiloesterių su e-kaprolaktonu. Geriausių monomerų ir komonomerų pavyzdžiai duoti žemiau.
[0028] Susiuvančiu agentu (komponente B) kompozicijoje pagal išradimą gali būti viena arba kelios aminoplastinės dervos ir/arba vienas arba keli blokiniai di- arba poliizocianatai. Susiuvimo agentas dažniausiai sudaro 1-20 svorio % komponenčių A - F svorio. Aminoplastinėmis dervomis suprantami žinomi, kaip taisyklė, eterifikuoti melanino-aldehidiniai ir/arba benzoguanamino-aldehidiniai produktai. Geriausiai naudoti atitinkamus formaldehidinius produktus. Dervų suderinamumas su kitais plėvelių sudarytojais ir tirpikliais priklauso nuo eterifikuoto alkoholio grandinės, ilgio ir eterif ikacijos laipsnio. Pagrin-diniais eterifikacijos komponentais yra n- ir izobutanoliai .
[0029] Pirmenybė teikiama benzoguanamino-formaldehidinėms der-voms, nes jos, palyginus su melamino dervomis, sudaro elastingesnes plėveles.
[0030] Kartu su aminoplastinėmis dervomis arba vieninteliu susiuvimo agentu naudojami blokiniai di- ir poliizocianatai, pvz., alifatiniai, cikloalifatiniai ir aromatiniai di- ir poliizocianatai, pvz., trimetilen-, tetrametilen-, pentametilen-, heksametilen-, heksa-metoksi-, trimetilenheksametilen-1,6-diizocianatas ir tri-heksametilentriizocianatas; 1,3-ciklopentan-, 1,4-cikloheksan, 1,2-cikloheksan- ir izoforondiizocianatai, o taip pat 2,4-, 2,6-toluolendiizocianatai ir jų mišiniai, 4,4'-difenilmetandiizocianatas, m-fenilen-, p-fenilen-, 4,41-difenil-, 1,5-naftalin-, 1,4-naftalin, 4,4'-toluidin-, ksililendiizocianatai, o taip pat pavaduotos aromatinės sistemos, kaip, pvz., dianizidin-diizocianatai, 4,4'-difenileterio diizocianatai arba chlordifenilendiizocianatai ir daugiafunkcionalūs aromatiniai izocianatai kaip, pvz., 1,3,5-triizo-cianatbenzolas, 4,4', 4,4 ' '-triizocianatrifenilmetanas, 2,4,6-triizocianatoluolas ir 4,41-difenildimetilmetan-2,2', 5,5'-tetraizocianatas. Pirmenybė teikiama heksametoksdiizocianatui.
[0031] Medžiaga, tinkančia blokų sudarymui iš izocianatų yra, pvz., butoksimas ir malono rūgšties esteris. Padengimo kompozicija pagal ši, išradimą dar turi vieną arba kelis organinius tirpiklius, pirmenybę teikiant 20 - 70 svorio % kiekiui nuo komponenčių A - F svorių sumos. Kiekvienu atveju optimalus tirpiklio kiekis priklauso dalinai, nuo padengimo būdo (purškimas, panardinimas ir kt.) ir jį gali nustatyti vidutinis specialistas bandymų keliu.
[0032] Tinkamais tirpikliais yra alifatiniai, cikloalifatiniai ir aromatiniai angliavandeniliai, esteriai, eteriai ir ketonai, pvz., ksilolas, įvairūs vait-spiritai, tetra-linas, dekalinas, Solvent-nafta®, įvairūs Solvesso® tirpalai, įvairūs Shellsol® tipai, butilglikolis, etilenglikolio dibutileteris, etilenglikolio dietileteris, dietilenglikolio dimetileteris, metiletilketonas, metil-n-amilketonas, dietilketonas, etilbutilketonas, diizopropilketonas, diizobutilketonas, acetilacetonas, metilacetatas, etilacetatas, propilacetatas, butil-acetatas, amilacetatas, metilglikolacetatas, etil-glikolacetatas, butildiglikolacetatas.
[0033] Pagal išradimą svarbia kompozicijos komponente yra vaško pasta D, priduodanti slidumo, kuri sudaryta iš
[0034] dx) 3-30 svorio %, geriausiai 6-15 svorio %,
[0035] vieno arba kelių poliolefinų ir/arba pavaduo-tų poliolefinų vaškų,
[0036] d2) 0-25 svorio %, geriausiai 0-10 svorio %,
[0037] vienas arba kelių melaminformaldehido dervų,
[0038] d3) 5-40 svorio %, geriausiai 5-30 svorio %,
[0039] vienos arba kelių akrilinių dervų, turinčių OH skaičių 10 - 150 mg KOH/g ir vidutinę molekulinę masę 2000 - 7000, ir
[0040] d4) 10 - 80 svorio % vieno arba kelių organinių
[0041] tirpiklių, be to suma komponenčių dx - d4 sudaro 100 svorio %.
[0042] Pirmenybė teikiama polietileno ir/arba polipropileno ir/arba politetrafluoretileno vaškams, o ypač tinkami polietileno vaškai.
[0043] Tinkamų poliolefinų vaškų pavyzdžiais (komponente dt) yra žinomi prekyboje firmos Shamroek Chemicals markių "SST3" ir "Polyfluo 190", o taip pat firmos Floridienne Polymers "Polyfluo 400" politetrafluoretileno vaškai, o taip pat firmos Lanko " PE 1500" markės polietileno vaškai, toliau firmos Lanco polipropileno vaškai " PP 1362D" ir CP 1481 8F' markių, o taip pat polietilenų ir politetrafluoretilenų mišinių vaškai, kaip, pvz., prekyboje esantys firmos Lanko produktai " TF 1780" ir "TF 1778", firmos Micro Pouders " MP 76" ir "MP 611", o taip pat kitokie vaškai, pvz., firmos Luba-Paint prekės ženklo " 447-A" vaškai.
[0044] Komponentės dį - d3, iš kurių vaškas gali būti disper-guojamas organiniame tirpyklyje (pvz. Shellsol® ir/arba Solvesso® tipai), homogenizuojamos kartu su komponentės d4 dalimi iki vaško pastos susidarymo. Pridedant kitų tirpiklių, pastos klampumas yra gaunamas toks, kad ją galima būtų apdoroti maišikliais, rutuliniais malūnais, smėlio malūnais ir kt.
[0045] Tinkamos vaškų pastoms gaminti akrilinės dervos yra maža molekulės dervos (vidutinės molekulinės masės 2000 - 7000), kurios gerai susiderina su vašku ir degant reaguoja su susiuvančia medžiaga B. Jų OH yra tarp 10 ir 150 mg KOH/g, geriausiai 20 - 120 mg KOH/g. Jos gaunamos kopolimerizuoj ant hidroksilo grupę turinčius moriomerus su kitais nesočiais etileniniais j unginiais.
[0046] Hidroksilo grupę turinčiais monomerais gali būti akrilo- ir metakrilo rūgščių hidroksialkilo esteriai, pvz. hidroksietil (met) akrilatas, hidroksipropil (met) akrilatas, hidroksibutil (met) - akrilatas, krotono, izokrotono-, itakono-, maleino- ir fumaro rūgščių hidroksialkilesteriai.
[0047] a,p-Etilennesočių karboninių rūgščių hidroksialkil-esterių vietoje gali būti dalinai naudojami akrilo rūgšties ir/arba metakrilo rūgšties su glicidilesteriu reakcijos produktai, turintys tretini, a - C atomą arba a,P~etilennesočios karboninės rūgšties glicidilo esterio su tretine alifatine karbonine rūgštimi produktai. Taip pat gali būti dalinai panaudoti 1 molio hidroksietilakrilato ir/arba hidroksietilmetakrilato su 2 moliais e-kaprolaktono reakcijos produktai.
[0048] Kitais etilennesočiais monomerais tinka akrilo- ir metakrilo rūgšties alkilesteriai, kaip pvz., metil-akrilatas, etilakrilatas, propilakrilatas, butilakrilatas, tret-butilakrilatas, izopropilakrilatas, pentil-akrilatas, izoamilakrilatas, heksilakrilatas, 2-etil-heksilakrilatas, oktilakrilatas, 3, 5, 5-trimetil-heksilakrilatas, decilakrilatas, dodecilakrilatas, heksadecilakrilatas, oktadecilakrilatas, oktadeceni-lakrilatas ir atitinkamai metakrilatai. Ir kiti monomerai gali rasti pritaikymą, jeigu jie nepadaro kopolimerą netinkamu. Kaip pavyzdžiais atitinkamų akrilinių dervų gali būti pateikti žinomi prekių vardai: firmos Synthopol Synthalat®, firmos Akzo-Setalux®, firmos Hoechst-Synthacryl® ir firmos DSM-Uracron®.
[0049] Komponente d2 ypač tinka firmos Casella AG produktas "Maprenal® MF 800", neplastifikuota melamino-formaldehidinė derva, eterifikuota izobutilu.
[0050] Tinkamų tirpiklių pavyzdžiais (komponentė d4) yra tirpikliai, nurodyti žemiau. Jų vaško pastoje naudojama 10 - 80 svorio %, be to kiekvienu atveju jų parenkamas toks kiekis, kad gautųsi lengvai apdorojama vaško pasta, pvz., malūno-maišiklio pagalba.
[0051] Vaško pasta dedama j, padengimo kompoziciją, sudaro 0,8 - 8,0 svorio % nuo bendros komponenčių A - F sumos. Padidinus vaško pastos koncentraciją, padidėja kompozicija padengto paviršiaus slidumas ir atsparumas įbrėžimams, bet tuo pačiu pablogėja dekoravimo savybės. Kadangi pigmentai, esantys padengimo kompozicijoje, veikia i, gautos dangos slidumą ir atsparumą dilumui, todėl vaško kiekis kompozicijoje priklauso nuo pigmento. Taip, pvz., vaško pasta pigmentinėse kompozicijose dažniausiai sudaro 1,5 - 3 svorio % nuo bendro komponenčių svorio, tuo tarpu nepigmentinėse kompozicijose vaško pasta sudaro 3-6 svorio % nuo bendros komponenčių svorių sumos. Optimalus vaško pastos kiekio nustatymas gali būti atliktas kelių įprastų eksperimentų pagalba.
[0052] Kaip jau buvo minėta, padengimo kompozicijos gali būti naudojamos kaip skaidrūs lakai, glazūros ir padengimo lakai. Pigmento kiekis kompozicijose sudaro 0 - 35 svorio % nuo visų komponenčių A-F bendro svorio sumos. Pigmentais tinka organiniai ir neorganiniai dažai, pvz., titano dioksidas, įvairūs geležies oksidai ir di-akrilidai.
[0053] Padengimo kompozicijos gali turėti dar 0-1 svorio % nuo bendros komponenčių A-F svorių sumos, kitų pagalbinių medžiagų, pvz., medžiagos, palengvinančios išpylimą (pvz., stambiamolekuliai akrilatai), drėki-nančios medžiagos (pvz., stambiamolekuliai akrilatai) ir medžiagos, panaikinančios putas (pvz., silikoninė alyva).
[0054] Jeigu reikia, i, padengimo kompozicijas gali būti pridėti dar 0 - 15 svorio %, nuo bendro svorio, užpildai, pvz., talkas, žėrutis, kaolinas, kreida, maltas kvarcas, dolomitas, maltas bario sulfatas, įvairios silicio rūgštys, silikatai, stiklo pluoštas, organinis pluoštas ir kt.
[0055] Pagal išradimą, kompozicija paprastai gaunama sumaišant komponentes. Jeigu komponentės yra ne skystoje formoje, tai pradžioje jas reikia ištirpinti tirpyklyje, ir gautą tirpalą sumaišyti su likusiomis komponentėmis. Vaško pasta dedama j, kompoziciją taip, kad j d, būtų paskutine komponente, be to ji pridedama prie kitų komponenčių maišant, be to stebint, kad mišinio temperatūra būtų žemesnė už vaško lydymosi temperatūrą tam, kad butų išvengta, pvz., vaško persikristalinimo atšaldžius. Pigmentas E pridedamas ji, permalant su rišančia medžiaga, o po to sudedant likusias komponentes. Vaško pasta D, kaip aprašyta anksčiau, pridedama kaip paskutinė komponentė.
[0056] Pagal išradimą, kompozicijos kietinamos 180 - 235°C temperatūros intervale (objekto temperatūra, "Metall Peak Temperature") 5-90 sekundžių. Ši kompozicija ant pagrindo padengiama uždulkinant, apliejant, pamerkiant (panardinant) raklės ar šepečio pagalba, be to pievelė po to kietinama j, tvirtai sukimbančią dangą. Kompozicijos vertingiausiai naudojamos išoriniam lakštinės taros dažymui, dalinai, stipriai ištemptoms gėrimų skardinėms, gautoms stipraus tempimo būdu. Kompozicijos padengimas ir sukietinimas vykdomas įprastais įpakavimo taros dažymo aparatais.
[0057] Padengimo kompozicijos kiekis priklauso nuo naudojimo tikslų. Jeigu kompozicijos naudojamos išoriniam lakštinės taros dažymui, tai sukietintos plėvelės sluoksnio storis sudaro 5-20 ^m.
[0058] Pagrindu dalinai gali būti metalinės taros daiktai, kaip, pvz., skardinės, kibirai, kanistros, tūbelės, stiklainių dangteliai ir dviejų dalių gėrimų skardinės, kurios gaminamos iš įvairių medžiagų, kaip antai aliuminio, skardos ir įvairių grupių geležies lydinių, kurie, jeigu reikia, padengiami pasyvuoj ančių sluoksniu iš nikelio, chromo ir cinko junginių. Pagal išradimą, kompozicijos, vienok, gali būti panaudotos ir kitokių pagrindų padengimui.
[0059] Susidarę lako sluoksniai turi tą privalumą, kad jie turi dideli, blizgesio laipsnį, lygią paviršiaus struktūrą, geras dekoravimo savybes ir dideli, patvarumą dilumui, esant dideliam elastingumui. Atsižvelgiant i, praktini, jų panaudojimą, ypač svarbus jų stabilumas saugant kompozicijas.
[0060] Išradimas smulkiau paaiškinamas pavyzdžiais. Visi duomenys apie kompozicijos dalis ir procentus, reiškia svorio dalis, jeigu nėra kitų nuorodų.
[0061] 1,4 dalys 20%-nio polietileninio vaško dispersijos (prekės vardas "CEREFAK 17 8" firmos CERA CHEMIE B.V., 7400 AM DEVENTER, Olandija), 0,3 dalys 72%-nio tirpalo neplastifikuotos eterifikuotos izobutilu melaminformal-dehidinės dervos (prekės vardas "Maprenal® MF 8 0 0" firmos Casella AG, Hoechst-Gruppe) izobutanolyje ir 0,5 dalys žemomolekulės akrilo dervos tirpalo (60%-nio ksilolo/ butilacetato mišinyje 9:1) (OH skaičius 45 mg
[0062] KOH/g nuo kietos dervos) homogenizuojamos malūne-maišiklyje šaldant, kol gausis homogeninė pasta.
[0063] 1,4 dalys aprašytos anksčiau 20%-nio polietilenio vaško ("CERAFAK 178" CERA CHEMIE firmos) dispersijos ir 0,5 dalys akrilo dervos tirpalo (60%-nio ksilolo/ butilacetato mišinyje 9:1) (OH skaičius 45 mg KOH/g kietos dervos atžvilgiu) šaldant ir maišant maišikliu homogenizuo j ama i, vaško pastą.

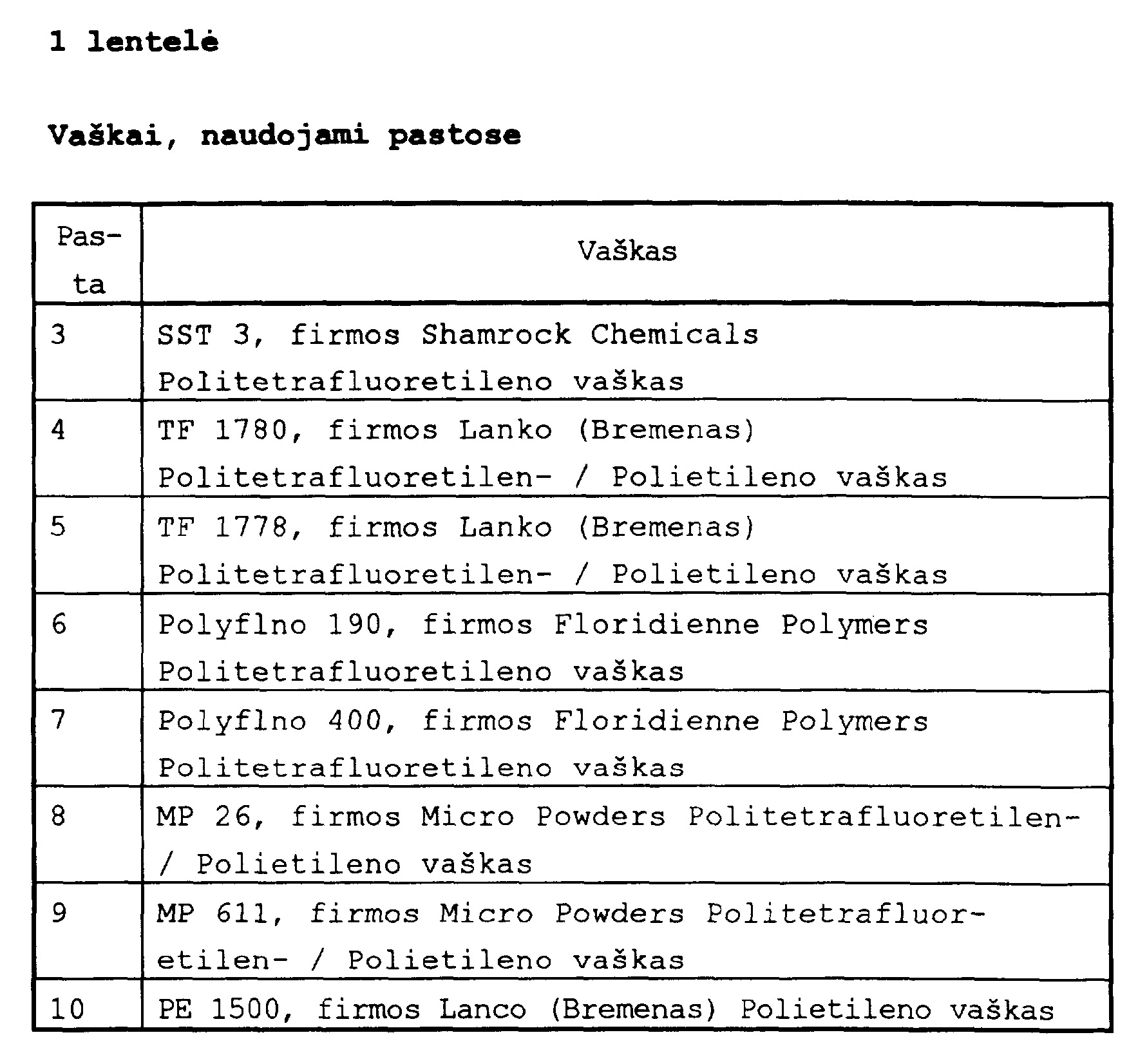

[0064] 95,4 dalys pateiktų 1 lentelėje prekyboje esančių vaškų, 200 dalių Solvesso® 150, 120 dalių 72%-nio neplastifikuotos eterifikuotos izobutilu melamin-formaldehidinės dervos (prekės vardas "Maprenal® MF 800" firmos Cacella AG/ tirpalas izobutanolyje ir 270 dalių žemamolekulės akrilo dervos tirpalas (60%-nis ksilole/butilacetate 9:1) (OH skaičius 45 mg KOH/g kietos dervos atžvilgiu) šaldant perdirbama rutuliniu malūnu į homogeninę vaško pastą.
[0065]
[0066] 95,4 dalys polietileninės politetrafluoretileno vaškų mišinio (prekės vardas "MP 2 6" Micro Powders firmos) ir 200 dalių Solvesso® 150 šaldant rutuliniame malūne perdirbama i, homogenini dispersini vašką.
[0067] 95,4 dalys polietileninio politetrafluoretileno vaškų mišinio (prekės vardas " MP 611" Micro Powders firmos) ir 200 dalių Solvesso® 150 šaldant rutuliniame malūne perdirbama j, homogenini dispersini vašką.
[0068] Sumaišomos Rutil tipo 27,0 dalys titano dioksido ir 28,5 dalys akrilinto poliesterio tirpalo (poliesteris/ akrilo derva 1:1, rūgščių skaičius 45 - 50 mg KOH/g, OH skaičius 80 - 100 mg KOH/g) perskaičiavus į kietą dervą, tirpiklis Solvesso® 150, butilglikolis) ir dizolveryje malama iki 7 - 10 |im storio dalelių. Po to pridedamas 3,2 dalys tirpalo (60 % kietos dervos, 32 % Solvesso® 150, 8 % butilglikolio) sotaus poliesterio izoftalio rūgšties pagrindu sočios rūgšties dimero, heksandiolio, neopentilo glikolio ir trimetilolpropano, turinčio rūgščių skaičių mažesnį, negu 10 mg KOH/g ir OH skaičių 76 mg KOH/g, 7,6 dalys prekybinio 75%-nio epoksidinės dervos bufenolio A pagrindu tirpalo ksilole (ekvivalentus epoksidui svoris 450 - 500), 6,5 dalys 82 - 86%-nės eterifikuotos benzoguanamino dervos n-butanolyje, 4,1 dalys heksametoksidiizocianato, apdo-roto butoksimu, 10 dalių butilglikolio acetato ir 3,2 dalys butilglikolio. Prie šio mišinio maišant pridedama 2,2 dalys 1 vaško pastos, stebint, kad temperatūra nepakiltų aukščiau 35°C. Tokiu būdu gauta masė 1 raklės pagalba uždedama ant baltos skardos lakšto E2,8/2,8 (sluoksnio storis sausame būvyje 15 (im) ir apdegama krosnyje su cirkuliuojančiu oru 1 min. 200°C temperatūroje. Ištiriamas gauto sluoksnio blizgesys (60°) ir polinkis susidaryti krateriams. Bandymų rezultatai pateikiami 2 lentelėje.
[0069] Nustatant stabilumą saugojimo metu, 1 kompozicija laikoma kambario temperatūroje 14 dienų iki jos panaudojimo padengimui. Po to ji raklės pagalba uždedama ant baltos skardos lakšto E2,8/2,8 (sauso sluoksnio storis 15 |im) ir apdegama krosnyje su cirkuliuojančiu oru 1 minutę 200°C temperatūroje. Nustatomas gautos dangos blizgesys (60°) ir polinkis sudaryti kraterius. Bandymų rezultatai pateikti 2 lentelėje. Bandant atsparumą dilumui, 1 kompozicija uždedama ir " DWI" skardinių gėrimams įprasta įpakavimo taros lakavimo mašima (sauso sluoksnio storis 10 |im) ir po to 1 min. 200°C temperatūroje apdegama. Po to ant sukietiejusios dangos atspausdinamas raštas, naudojant spaustuvinius dažus. Po to gėrimų skardinėms su raštu, įprastų -mašinų pagalba yra ištempiama viršutinė dalis (nuo vidutinio diametro viršuje 67 mm iki vidutinio diametro viršuje 57 mm) - taip vadinama "spin spin kaklo deformacija", be to, deformuojamų dėžučių skaičius per minutę sudaro 1000 vienetų. Šios susiau-rintos dėžutės, nežiūrint i, didelius mechaninius krūvius dažymo ir tempimo metu, neparodė jokio polinkio dilumui.

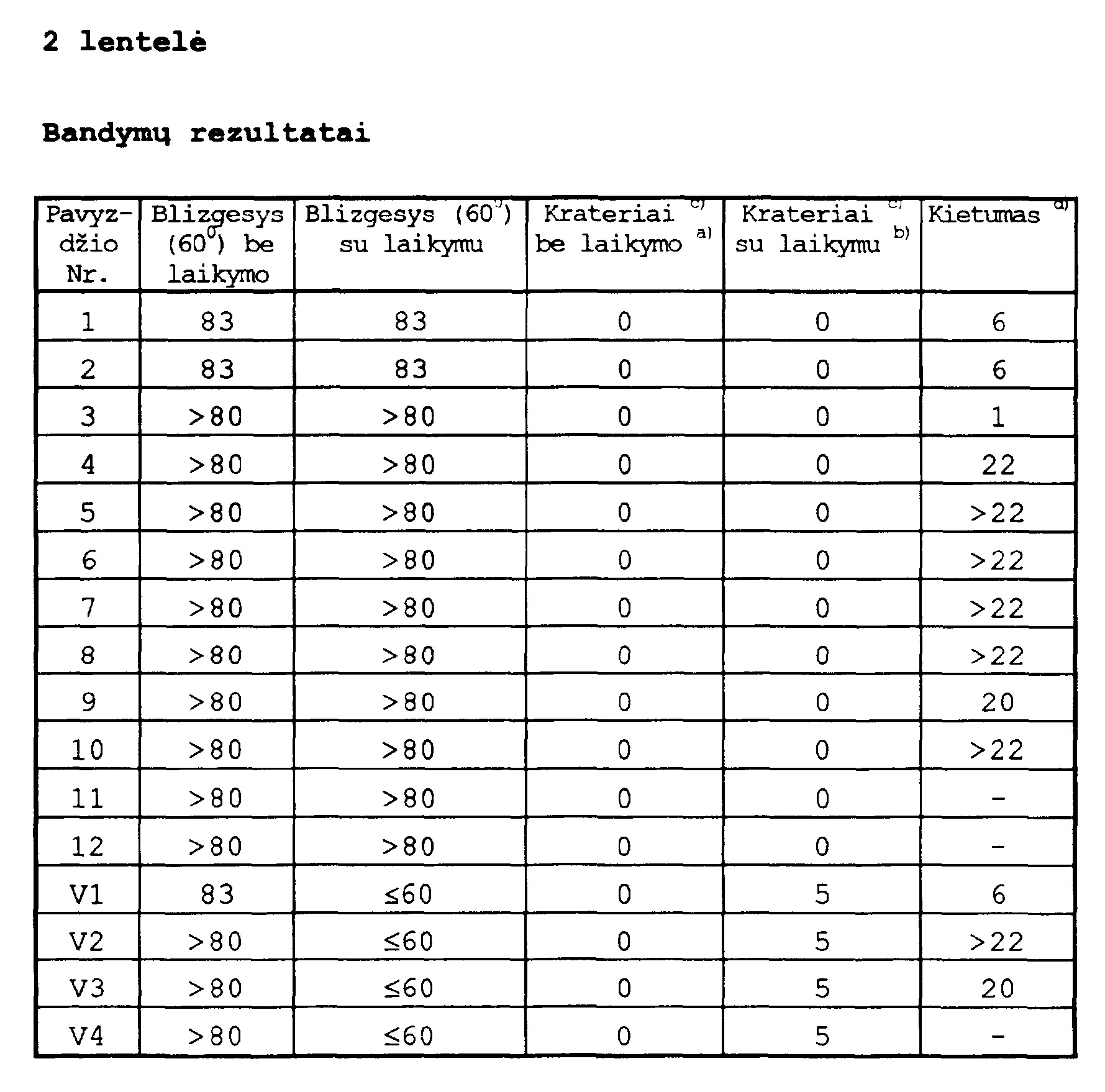

[0070]
[0071] Padengimo masė gaminama, kaip aprašyta 1 pavyzdyje, išskyrus tai, kad vietoj 2,2 dalių vaško pastos 1, į padengimo masę dedama 1,4 dalys 20%-nės vaško dispersijos (prekės vardas "CERAFAK 178" firmos CERA CHEMIE B.V.). Kaip aprašyta 1 pavyzdyje naudojant 1 vaško pastą - gaunama VI masė.
[0072] Analogiškai 1 pavyzdžiui, ši VI masė tuoj pagaminus, ir po 14 dienų laikymo kambario temperatūroje, uždedama ant baltos skardos E 2,8/2,8 (sauso sluoksnio storis 15 |im) ir apdegama 1 min. 200°C temperatūroje. Nustatomas blizgesio laipsnis (60°) ir nustatomas polinkis sudaryti kraterius. Gauti rezultatai pateikiami 2 lentelėje.
[0073] Analogiškai 1 pavyzdžiui, nustatomas dangos, gautos iš VI padengimo masės, dilumas, VI masę užnešant " DWI - gėrimų dėžutės" aparatu, po to apdegama, raštas dekoruojamas spausdinimo būdu ir tempiama viršutinė skardinės dalis nuo vidinio diametro 67 mm iki vidinio diametro 57 mm. Skardinių skaičius, deformuojamas per minutę, taip pat sudaro 1000 vienetų. Tokiu budu deformuotos skardinės neparodė jokio polinkio dilimui.
[0074] 2 padengimo masė gaunama analogiškai 1 pavyzdžiui, išskyrus tai, kad vietoj 2, 2 dalių 1 vaško pastos, naudojama 1,9 dalys 2 vaško pastos. 2 padengimo masė uždedama ant baltos skardos E2,8/2,8, o sukietinimas ir dangos išbandymai atliekami taip pat, kaip ir 1 pavyzdyje. Bandymų rezultatai pateikti 2 lentelėje.
[0075] Dilumo bandymai atliekami analogiškai 1 bandymui. Jokių dilumo požymių deformuotose skardinėse nepastebėta.
[0076] 3-10 padengimo masės gaunamos analogiškai 1 pavyz-džiui su vienu skirtumu, kad vietoj 2,2 dalių 1 vaško pastos, dedama 2,5 dalys 3 - 10 vaško pastų. Padengimas, sukietinimas ir dangos išbandymai atliekami taip pat, kaip aprašyta 1 pavyzdyje. Rezultatai apie gautus bandymus pateikti 2 lentelėje.
[0077] 11 padengimo masė gaunama analogiškai 1 pavyzdžiui, išskyrus tai, kad nededama titano dioksido (skaidrus lakas) ir vietoj 2,2 dalių 1 vaško pastos, naudojama 4,4 dalys 1 vaško pastos. Padengimas baltos skardos E2,8/2,8, sukietinimas ir dangos išbandymas atliekami kaip 1 pavyzdyje. Bandymų rezultatai pateikiami 2 lentelėje. Bandymai dilumui nustatyti atliekami analogiškai 1 bandymui ir nepastebėta jokių polinkių dilumui deformuotose dėžutėse.
[0078] Padengimo masės V2 ir V3 gaminamos analogiškai 1 pavyzdžiui, išskyrus tai, kad vietoj 2,2 dalių 1 vaško pastos, dedama 1,0 dalių 11 ir 12 pastų. Padengimas, sukietinimas ir dangų išbandymai atliekami kaip aprašyta 1 pavyzdyje. Bandymų rezultatai pateikiami 2 lentelėje.
[0079] Bandymai dilumui nustatyti atliekami analogiškai 1 bandymui, ir nepastebėta jokių polinkių dilumui deformuotose dėžutėse.
[0080] V4 Padengimo masės gaminama analogiškai 11 pavyzdžiui, išskyrus tai, kad vietoj 4,4 dalių 1 vaško pastos, įdedama 28 dalys 20%-nės polietileno vaško dispersijos (prekės vardas "CERAFAK 178" firmos CERA CHEMIE B.V.), kaip aprašyta 1 pavyzdyje, naudojant 1 vaško pastą.
[0081] Analogiškai 1 pavyzdžiui, gauta V4 masė tuoj pagaminus ir po 14 dienų laikymo kambario temperatūroje, uždedama ant baltos skardos E 2,8/2,8 (sauso sluoksnio storis 15|im) ir apdegama 1 min. 200°C temperatūroje. Po to nustatomas blizgesio laipsnis (60°C) ir polinkis sudaryti defektus kraterių pavidalu. Bandymų rezultatai pateikiami 2 lentelėje.
[0082] Analogiškai 1 pavyzdžiui, tiriamas dilumas, naudojant V4 masę, V4 masę užnešant iš "DWI - skardinės gėrimams" aparatu, apdegama, dekoruojama, siaurinama nuo vidinio diametro 67 mm iki 57 mm diametro. Dėžučių skaičius deformuojamas per minutę sudaro taip pat 1000 vienetų. Šiuo atveju po deformavimo taip pat nepastebėta jokių polinkių dilumui.
1. Įpakavimo taros paviršių padengimo kompozicija, susidedanti iš hidroksilo grupę turinčio, pagal poreikį, modifikuoto poliesterio ir/arba hidroksilo grupę turinčios epoksidinės dervos ir/arba hidroksilą turinčio akrilokopolimero, o taip pat reaktingos hidroksilo grupės atžvilgiu susiuvančios medžiagos ir slidinančios medžiagos, besiskirianti tuo, kad slidinančia medžiaga panaudota vaško pasta D, susidedanti išdx) 3-30 svorio % vieno arba kelių poliole-fininių ir/arba pavaduotų poliolefininių vaškų,d2) 0-25 svorio % vienos arba kelių melaminoformaldehidinių dervų,d3) 5-40 svorio % vienos arba kelių akriliniųdervų, turinčių OH skaičių 10 - 50 mg KOH/g ir vidutinę molekulinę masę 2000 - 7000, ird4) 10 - 80 svorio % vieno arba kelių organiniųtirpiklių,be to, komponenčių dT-d4 svorių suma kiekvienu atveju sudaro 100 svorio %.
2. Kompozicija pagal 1 punktą, besiskirianti tuo, kad ji susideda išA) 10 - 60 svorio % vieno arba kelių hidroksilo grupę turinčių, pagal poreiki, modifikuotų poliesterių ir/arba epoksidinės dervos ir/arba akrilinio kopolimero,B) 1-20 svorio % vienos arba kelių amino-plastinių dervų ir/arba vieno arba kelių sujungtų į blokus di- arba poliizocianatų,C) 20 - 70 svorio % vieno arba kelių organinių tirpiklių,D) 0,8-8,0 svorio % vaško pastos,E) 0-35 svorio % vieno arba kelių pigmentų, irF) 0-1 svorio % kitų pagalbinių ir papildomųmedžiagų,be to, komponenčių A - F svorių suma kiekvienu atveju sudaro 100 svorio %.
A) 10 - 60 svorio % vieno arba kelių hidroksilo grupę turinčių, pagal poreiki, modifikuotų poliesterių ir/arba epoksidinės dervos ir/arba akrilinio kopolimero,B) 1-20 svorio % vienos arba kelių amino-plastinių dervų ir/arba vieno arba kelių sujungtų į blokus di- arba poliizocianatų,C) 20 - 70 svorio % vieno arba kelių organinių tirpiklių,D) 0,8-8,0 svorio % vaško pastos,E) 0-35 svorio % vieno arba kelių pigmentų, irF) 0-1 svorio % kitų pagalbinių ir papildomųmedžiagų,be to, komponenčių A - F svorių suma kiekvienu atveju sudaro 100 svorio %.3. Kompozicija pagal 1 ir 2 punktus, besiskirianti tuo, kad vaško pastą sudarod:) 6 - 15 svorio % vieno arba kelių poliole-fininių ir/arba pavaduotų poliolefininių vaškų,d2) 0-10 svorio % vienos arba kelių melaminoformaldehidinių dervų,d3) 5-40 svorio % vienos arba kelių akrilininiųdervų, turinčių OH skaičių 10 - 150 mg KOH/g ir vidutinę molekulinę masę 2000 - 7000, ird4) 10 - 80 svorio % vieno arba kelių organiniųtirpiklių,be to, komponenčių d1-d4 svorių suma kiekvienu atveju sudaro 100 %.
d:) 6 - 15 svorio % vieno arba kelių poliole-fininių ir/arba pavaduotų poliolefininių vaškų,d2) 0-10 svorio % vienos arba kelių melaminoformaldehidinių dervų,d3) 5-40 svorio % vienos arba kelių akrilininiųdervų, turinčių OH skaičių 10 - 150 mg KOH/g ir vidutinę molekulinę masę 2000 - 7000, ird4) 10 - 80 svorio % vieno arba kelių organiniųtirpiklių,be to, komponenčių d1-d4 svorių suma kiekvienu atveju sudaro 100 %.4. Kompozicija pagal 1-3 punktus, besiskirianti tuo, kad ji turi 3,0 - 6,0 svorio % vaško pastos D, bet neturi pigmento.
5. Kompozicija pagal 1-4 punktus, besiskirianti tuo, kad ji turi 15 - 35 svorio % pigmento ir 1,5 - 3,0 svorio % vaško pastos.
6. Kompozicija pagal 1-5 punktus, besiskirianti tuo, kad vaško pastoje D komponentė dx turi vieną arba kelis polietileninius ir/arba polipropileninius ir/arba politetrafluoretileninius vaškus.
7. Kompozicija pagal 1-5 punktus, besiskirianti tuo, kad vaško pastoje D komponentė dL turi vieną arba kelis polietileno vaškus.
8. Kompozicijos pagal 1 - 7 punktus, gavimo būdas kuriame atskiras komponentes intensyviai sumaišo, besiskiriantis tuo, kad prideda medžiagos, priduodančios slidumo - vaško pastos D, susidedančios iš:dt) 3-30 svorio % vieno arba kelių poliole-fininių ir/arba pavaduotų poliolefininių vaškų,d2) 0 - 25 svorio % vienos arba keliųmelaminformaldehidinių dervų,d3) 5-40 svorio % vienos arba kelių akriliniųdervų, turinčių OH skaičių 10 - 150 mg KOH/g ir vidutinę molekulinę masę 2000 - 7000, ird4) 10 - 80 svorio % vieno arba kelių organiniųtirpiklių, be to, komponenčių dx - d4 svorių suma kiekvienu atveju sudaro 100%.
dt) 3-30 svorio % vieno arba kelių poliole-fininių ir/arba pavaduotų poliolefininių vaškų,d2) 0 - 25 svorio % vienos arba keliųmelaminformaldehidinių dervų,d3) 5-40 svorio % vienos arba kelių akriliniųdervų, turinčių OH skaičių 10 - 150 mg KOH/g ir vidutinę molekulinę masę 2000 - 7000, ird4) 10 - 80 svorio % vieno arba kelių organiniųtirpiklių, be to, komponenčių dx - d4 svorių suma kiekvienu atveju sudaro 100%.9. Kompozicijos pagal vieną iš 1 - 7 punktų panaudojimas taros padengimui.
10. Kompozicijos pagal vieną iš 1 - 7 punktų panaudojimas išoriniam skardinių padengimui, kurios pagamintos stipraus tempimo būdu.
