[LT] Išradimas priklauso elektrotechnikai, būtent transformatorių sričiai, skiriamas įtampos bei srovės stiprumo keitimui. Jo konstrukcija pasižymi tuo, kad panaudota feromagnetinė monolitinė šerdis apskrito lanko ar tiesios - solenoido - formos, kai jos ilgis yra 58-60 cm ir ilgesnis, skersmuo 1,2-1,4 cm, ir pirminės apvijos, kai jos laido ilgis 96-98 m ir ilgesnis, skersmuo 0,69 mm, užvynioto ant šerdies nedaugiau kaip trimis sluoksniais, ir dvi antrinės apvijos, kurių 1,08 mm skersmens laidai užvynioti ant pirminės apvijos po 12-14 sluoksnių.@Tai sudaro transformatoriaus veikimo galimybes, kai didesnio skaičiaus ir laido ilgio pirminė apvija, sunaudodama nedaug elektros energijos, sukuria šerdyje stiprų magnetinį srautą, o dviejose antrinėse apvijose indukuojasi stipresnė elektrovaros jėga,nes mažiau patiriama nuostolių negu, kad jos būtų sujungtos tarp savęs į vieną antrinę apviją.@Antrinių apvijų laidus prijungus prie energijos imtuvo išmatuojama įtampa bei srovės stiprumas pirminėje ir atskirai antrinėse apvijose. Apskaičiuojamas pirminis P1 ir antrinis P2 galingumas. Pagal formulę n = P2/P1 100% surandamas naudingumo koeficientas.
[EN] This invention is from an electrotechnical field and relates to a transformer and is duty for changing a voltage strength and a current strength. In a construction of the transformer is used a ferromagnetic monolithic core in a arc or solenoid form. A length of the core is 58 - 60 cm and more and diameter 1,2 - 1,4 cm. A wire of a primary winding is of 96 - 98 m and more length and of 0,69 mm diameter is winded on the not more than three coat. There are two secondary windings the wires of which are winded 12 - 14 coats on the primary winding. The primary winding having more winds and longer wires and using a litle of electrical energy makes a strong magnetic flow in the core, and stronger electromotive force is induced in two secondary windings because the loss is less than two secondary windings would be connected into one secondary winding. The voltage and the current strength in the primary and secondary windings separatly are determined by connecting the wires of the secondary windings to a load.
[0001] Siūlomas išradimas priklauso elektrotechnikai, būtent, transformatorių sričiai ir skiriamas įtampos bei srovės stiprumo keitimui.
[0002] Žinomas vienfazis mažo galingumo transformatorius, sudarytas iš feromagnetinės monolitinės šerdies apskrito lanko ar solenoido formos, kai jos ilgis yra 29 - 30 cm, skersmuo 1,2 -1,4 cm, ir pirminės apvijos, kai jos laido ilgis yra 48 - 49 m, skersmuo 0,69 mm, užvyniotos ant šerdies nedaugiau kaip trimis sluoksniais, ir antrinės apvijos 1,08 mm skersmens laido, užvynioto ant pirminės apvijos 12 - 14 sluoksnių (LT patentinė paraiška Nr. 95 - 019, 1995 02 20).
[0003] Minėto transformatoriaus trūkumas - nevisiškai išnaudoti rezervai naudingumo koeficientui pakelti.
[0004] Tai pasiekiama tuo, kad transformatoriuje gali būti panaudota du ir daugiau kartų ilgesnė feromagnetinė monolitinė šerdis apskrito lanko ar solenoido formos, taip pat atitinkamai ilgesnė pirminė ir dvi antrinės apvijos. Siūlomo transformatoriaus šerdies ilgis 58 - 60 cm, skersmuo 1,2 - 1,4 cm ir pirminės apvijos laido ilgis 96 - 98 m, skersmuo 0,69 mm, užvyniotos ant šerdies nedaugiau kaip trimis sluoksniais, ir dvi antrinės apvijos, kurių laidai atskirai užvynioti ant pirminės apvijos po 12 - 14 sluoksnių. Taip pat gali būti šerdis sudaryta iš dviejų ar daugiau dalių, jų pirminių apvijų laidai sujungti tarp savęs, kadangi pagal rastą dėsningumą didėjant pirminės apvijos laido ilgiui ir vijų skaičiui mažėja sunaudojamos elektros energijos kiekis ir magnetinis srautas lieka santykinai padidėjęs, o dviejose ir daugiau antrinėse apvijose pagal tą patį dėsningumą mažiau patiriama nuostolių, negu kad jos būtų sujungtos į vieną bendrą apviją.
[0005] Siūlomo transformatoriaus konstrukcija du kartus ilgesnei šerdžiai ir pirminei apvijai bei dviem antrinėm apvijom pavaizduota brėžinyje. Fig. 1 - variantas su ištisine šerdimi, Fig. 2 - variantas su dviejų dalių šerdimi.

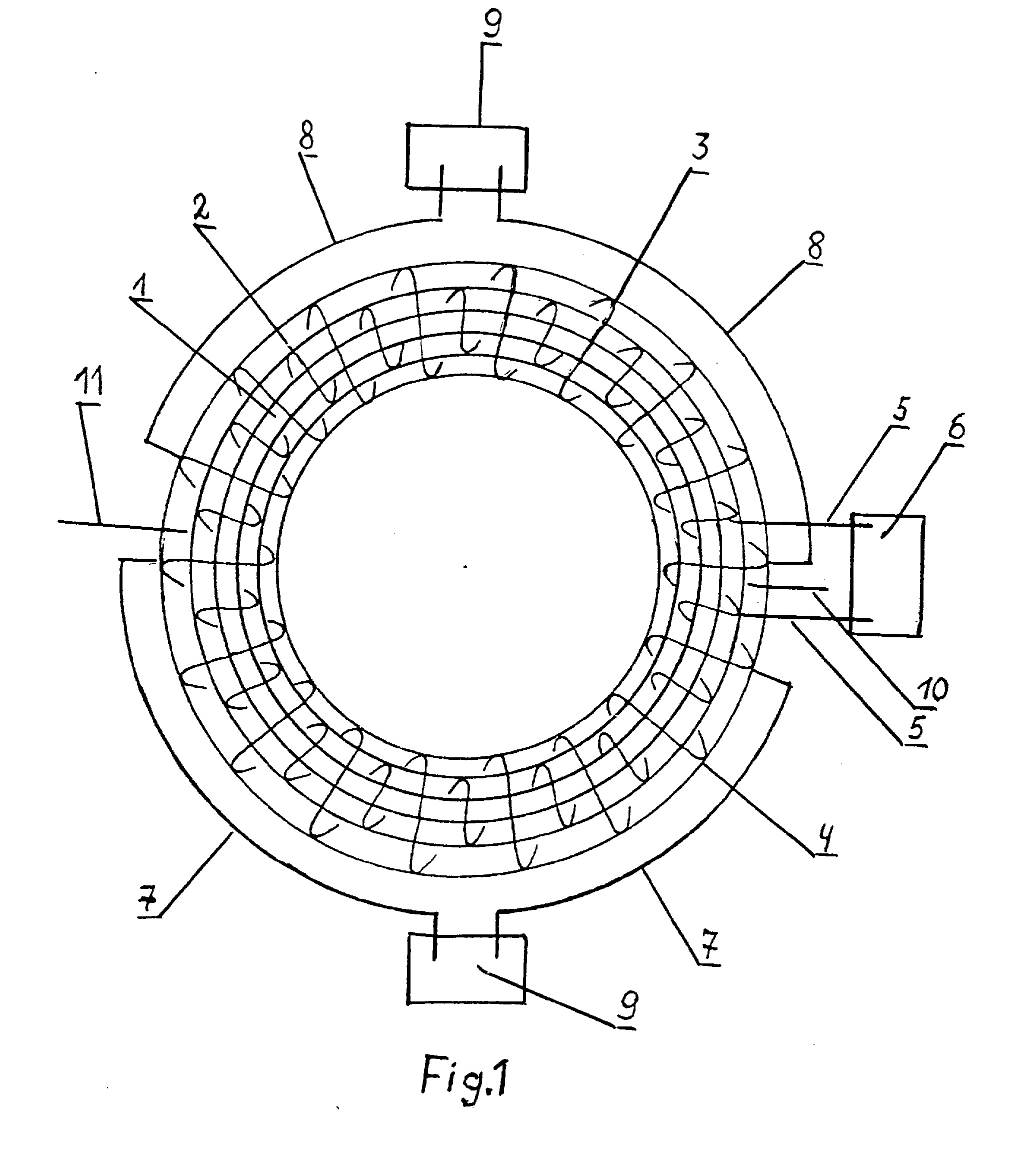

[0006] Fig. 1 ant feromagnetinės monolitinės šerdies 1 trimis sluoksniais užvyniota pirminė apvija 2. Antrinės apvijos 3, 4 užvyniotos ant pirminės apvijos 2 po 12 - 14 sluoksnių. Pirminės apvijos 2 teigiamų ir neigiamų laidų
[0007] galai 5 sujungti su elektros maitinimo šaltiniu 6. Antrinių apvijų 3, 4 teigiamų ir neigiamų laidų galai 7, 8 atskirai sujungti su elektros energijos imtuvais 9. Plastmasiniai atraminiai skritulėliai 10, 11, uždėti ant pirminės apvijos 2, atskiria antrines apvijas 3, 4 ir neleidžia joms pasislinkti į šalis.

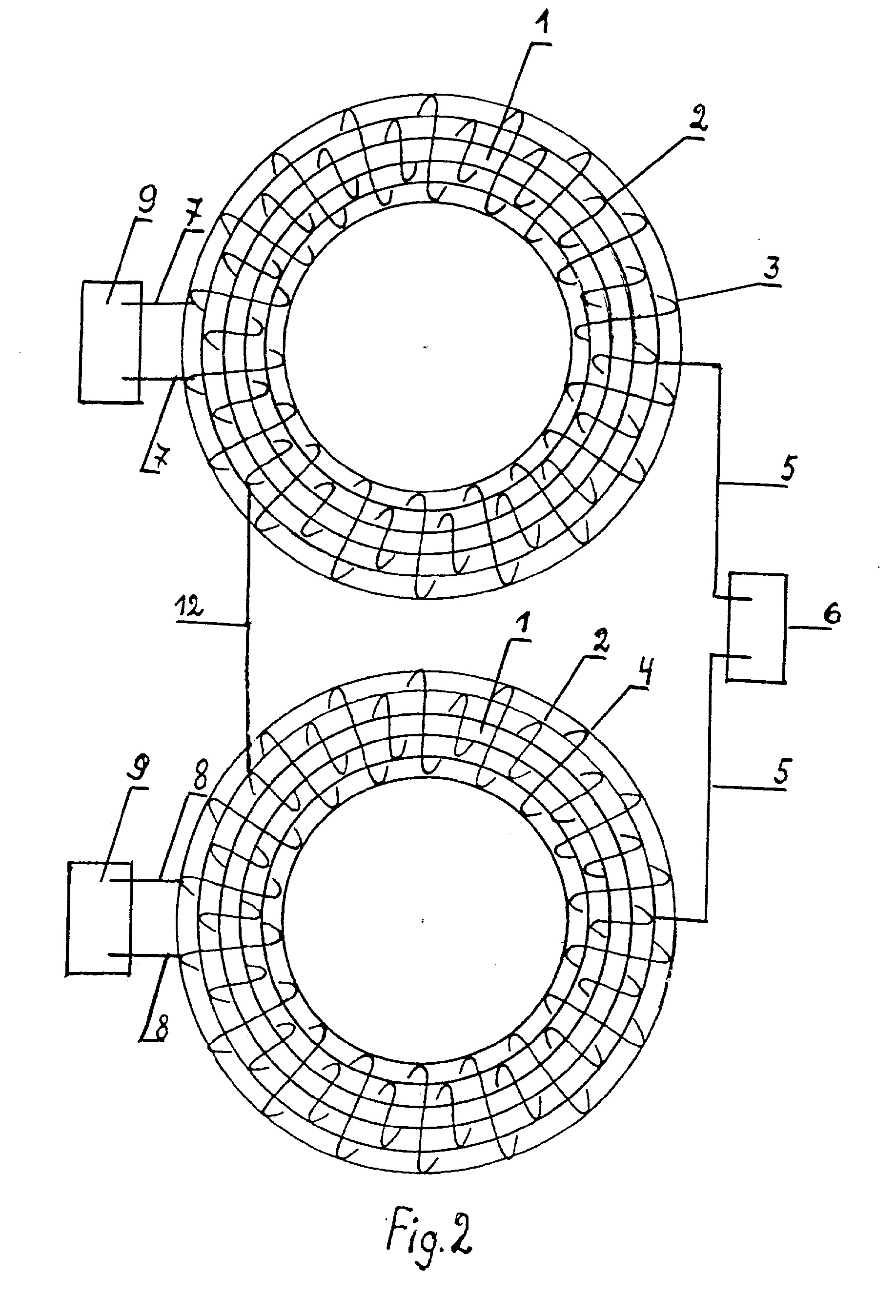

[0008] Fig. 2 pavaizduotas transformatorius su dviejų dalių šerdimis 1 po 29 - 30 cm ilgio, 1,2 - 1,4 cm skersmenimis ir pirminėmis apvijomis 2, kurių laidai po 48 -49 m ilgio sujungti tarp savęs, sujungimo vieta pažymėta skaičiumi 12. Antrinės apvijos 3,4 nesujungtos.
[0009] Į pirminę apviją 2 iš elektros maitinimo šaltinio 6 tiekiama kintama įtampa, tuomat pirminėje apvijoje 2 pasireiškia kintama srovė, sukurianti feromagnetinėje šerdyje 1 kintantį magnetinį srautą. Šio srauto kitimas sukelia pirminėje apvijoje 2 ir antrinėse apvijose 3, 4 indukuotą elektrovaros jėgą. Pirminėje apvijoje 2 - tai saviindukcijos elektrovaros jėga, o antrinėse apvijose 3,4 - indukcijos elektrovaros jėga.
[0010] Prijungus prie energijos imtuvo 9 antrinių apvijų 3, 4 laidų galus 7, 8 išmatuojama pirminei apvijai 2 tiekiama įtampa bei srovės stiprumas ir atskirai abiejose antrinėse apvijose 3, 4 indukuotą įtampa bei srovės stiprumas.
[0011]
[0012] kur Ui, Ii - pirminės apvijos 2 įtampa ir srovės stiprumas.
[0013] Antrinis galingumas apskaičiuojamas pagal formulę:
[0014] kur U2a, hi - antrinės apvijos 3 indukuotą įtampa ir srovės stiprumas;
[0015] U2b, l2b - antrinės apvijos 4 indukuotą įtampa ir srovės stiprumas.
[0016] Transformatoriaus naudingumo koeficientas surandamas pagal formulę:
[0017] Tai priklauso nuo šerdies ilgio, skersmens ir pirminės apvijos 2 laido ilgio bei skersmens optimalaus santykio, kai ilgesnio laido bei didesnio vijų
[0018] skaičiaus pirminė apvija 2 sunaudodama nedaug elektros energijos sukuria šerdyje 1 palyginti stiprų magnetinį srautą, o dviejose antrinėse apvijose 3, 4 indukuojasi stipri elektrovaros jėga, kadangi mažiau patiriama nuostolių, negu kad būtų viena to pat laido ilgio antrinė apvija.
[0019] Taip pat priklauso nuo to, kad ant ilgesnės šerdies trimis sluoksniais užvyniota pirminė apvija 2 taipogi mažiau sudaro trukdymų magnetiniam srautui.
[0020] Siūlomos konstrukcijos transformatorius proporcingai sukonstruotas didesniam galingumui pasitarnaus elektros energijos taupymui, pvz.: traukinių, tramvajų, troleibusų bei apšvietimo elektros tinkluose ir kt.
1. Vienfazis mažo galingumo transformatorius, sudarytas iš feromagnetinės monolitinės šerdies apskrito lanko ar tiesios - solenoido - formos ir pirminės apvijos, užvyniotos ant šerdies nedaugiau kaip trimis sluoksniais, bei antrinės apvijos, besiskiriantis tuo, kad transformatoriuje panaudota 58 - 60 cm ilgio ir ilgesnė, 1,2 - 1,4 cm skersdmens šerdis, atitinkamai 96 - 98 m ilgio ir ilgesnis, 0,69 mm skersmens pirminės apvijos laidas ir dvi ar daugiau antrinės apvijos, kurių 1,08 mm skersmens laidai atskirai užvynioti ant pirminės apvijos po 12 -14 sluoksnių.
2. Transformatorius pagal 1 punktą, besiskiriantis tuo, kad feromagnetinė monolitinė šerdis sudaryta iš dviejų arba daugiau atskirų dalių, kur pirminės apvijos sujungtos tarp savęs į vieną bendrą apviją, o antrinės nesujungtos.
