[LT] Sandūra su įmova blokuojama dantyto blokavimo vainiku (15) ir įrenginiu su kontrflaanšu (11). Mažiausiai, viena stangri atauga (19) įstatyta tarp blokavimo vainiko (15) ir stangraus atraminio žiedo (9) užpakalinio paviršiaus, kuris apgaubia lygųjį galą (1).@Išradimas naudojamas vamzdynams iš kalaus ketaus.
[EN]
[0001] Šis išradimas susijęs su blokuojančios sandūros sukūrimu tarp lygaus galo pirmo vamzdžio elemento ir įmovos antro vamzdžio elemento, turinčio įmovoje riebokšli,, blokavimo vainiką su vidiniais dantimis, apgaubiančiais lygų galą ir kontrflanšą, turinti, įrangą i,movai užkabinti ir garantuojanti, blokavimo vainiko sustabdymą. Išradimas ypač tinka sujungti vamzdžius iš kalaus ketaus.
[0002] Dedant tokius vamzdynus, dažnai naudojamas vamzdžių movinis sujungimas, panaudojant sandarinimo elementus ir blokuojančias priemones. Pavyzdžiui patento SU 1600643 aprašyme yra panaudojama hermetizuojanti tarpinė su ankeriniu iškilimu, kuri yra suspaudžiama radialine kryptimi tarp lygaus ir gaubiančiojo sujungiamų vamzdžių galų.
[0003] Iš Prancūzijos patento Nr. 1490680 aprašymo žinoma tokia tarpinė, kurioje blokuojantys elementai, sudaryti iš metalinių tarpinių, gali judėti slydimo būdu pagal įmovos vidini, paviršių.
[0004] Kokio tipo bebūtų panaudota tarpinė, pvz., panaudojant radialini, suspaudimą sandūroms, vadinamoms automati-nėmis, arba ašini, suspaudimą sandūroms, vadinamoms mechaninėmis, blokuojantys šio tipo sudūrimai turi užtikrinti mažą lygaus galo pasislinkimą atgal, nusistovėjus slėgiui vamzdyne, tuo pat metu būti paprastais.
[0005] Be to, tam, kad vamzdyno sujungimo blokavimas būtų efektyviai taikomas ir ilgai tarnautų, nebloginant vamzdyno elementų tarnavimo laiko, reikia numatyti apsaugą nuo korozijos blokavimo vainiko ir metalinių detalių, kurios ji, gaubia, kontakto zonų.
[0006] Išradimo tikslas - sukurti blokuojančią sandūrą, vienu metu patenkinančią šias tris sąlygas.
[0007] Šio išradimo tikslo įgyvendinimui siūloma nurodyto tipo blokuojanti sandūra besiskirianti tuo, kad blokavimo vainikas įlietas į movą iš elastomero, apgaubiančią ji, iš visų pusių, išskyrus jo vidini, dantytą paviršių, be to, ši mova iš priekio turi mažiausiai vieną stangrią ataugą, kuri išsidėsčiusi išilgai tarp blokavimo vainiko ir galinio stangraus kieto žiedo paviršiaus, gaubiančio lygų galą.
[0008] - mova užsibaigia užpakaline cilindrine dalimi, susieta su atauga ryšio plėvelės, sudarančios blokavimo vainiko išorinės radialinės pusės padengimą, pagalba; - stangri atauga ir užpakalinė cilindrinė dalis turi vidinius dantis susijungti su lygiu galu ir standžiai apspausti pastarąjį; - iš priekinės pusės mova turi dvi išsiskiriančias ataugas; - radialinė plėvelė, išsikišdama virš stangrios ataugos, yra jos tęsinys išorine ašine kryptimi; - stangri atauga yra žiedas iš elastomero su ašinėmis angomis; - užpakalinė cilindrinė movos dalis sudaro ašine kryptimi už kontrflanšo užkabinimo iškilimą.
[0009] Tuo atveju, kada sandūra turi riebokšlį su ašiniu slėgiu, ašinis slėgis atsiranda pirmiausia, panaudojant įrangą su kontrflanšu, susidedančią iš, vienos pusės, suspaudimo žiedo, kurio priekinė dalis remiasi į riebokšlį, o šio žiedo užpakalinė dalis sudaro atramini, žiedą, ir, iš kitos pusės, turinčią sukibimo įtaisą, be to, priekinė stumiamoji šio įtaiso pusė veikia išvien su užpakaliniu suspaudžiamo žiedo paviršiumi, o vidinė pusė tarnauja blokavimo vainiko palaikymui ir pasi-traukia atgal.
[0010] Tuo atveju, kada sandūra turi riebokšlį su radialiniu slėgiu, radialinis slėgis susidaro, įvedant lygųjį galą į įmovą, be to, geriausiai, kai atraminis žiedas tampa žiedu-pertvara, įstatytu (užspaustu) tarp vienos iš radialinių įmovos pusių ir priekinės kontrflanšo pusės.

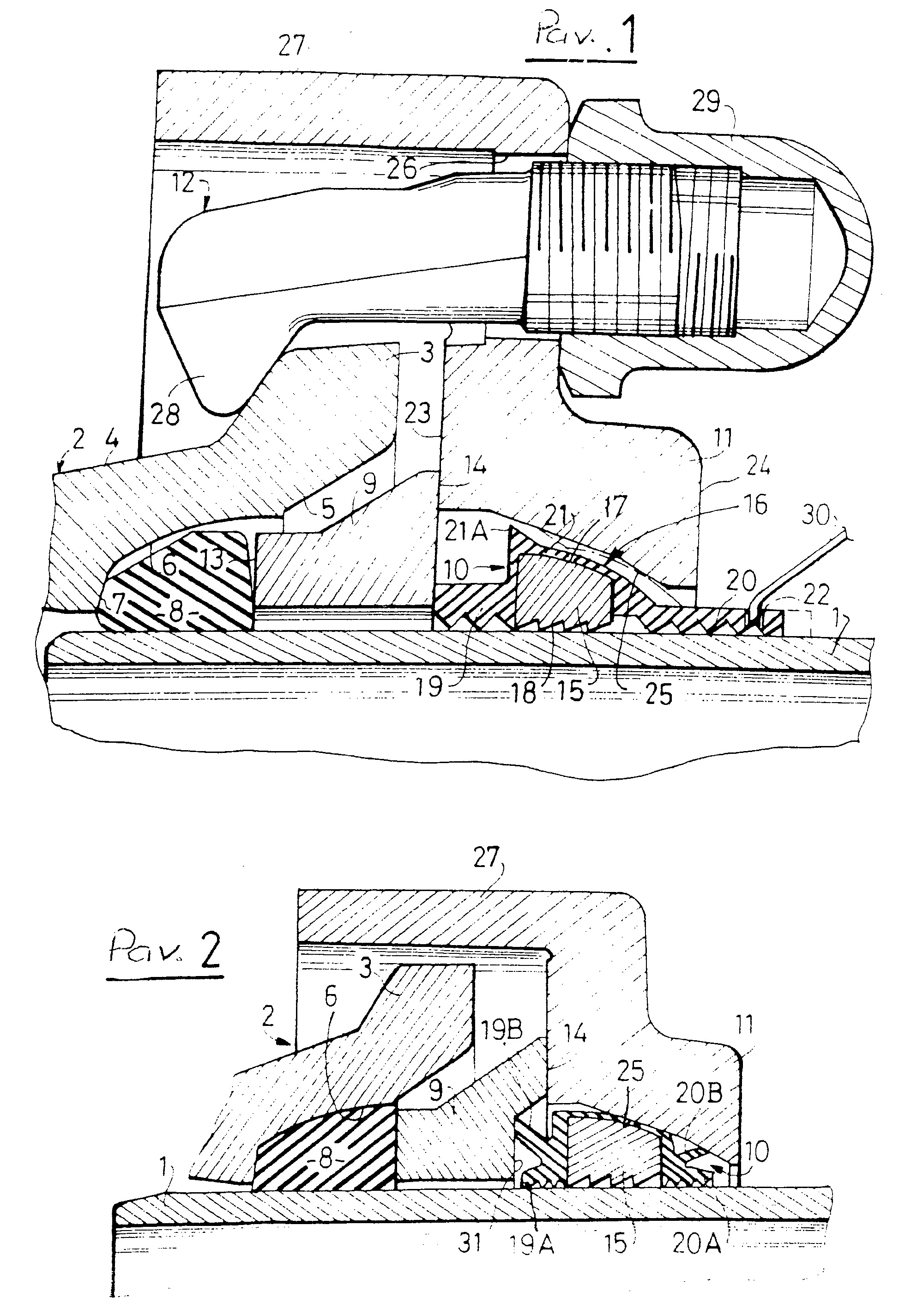

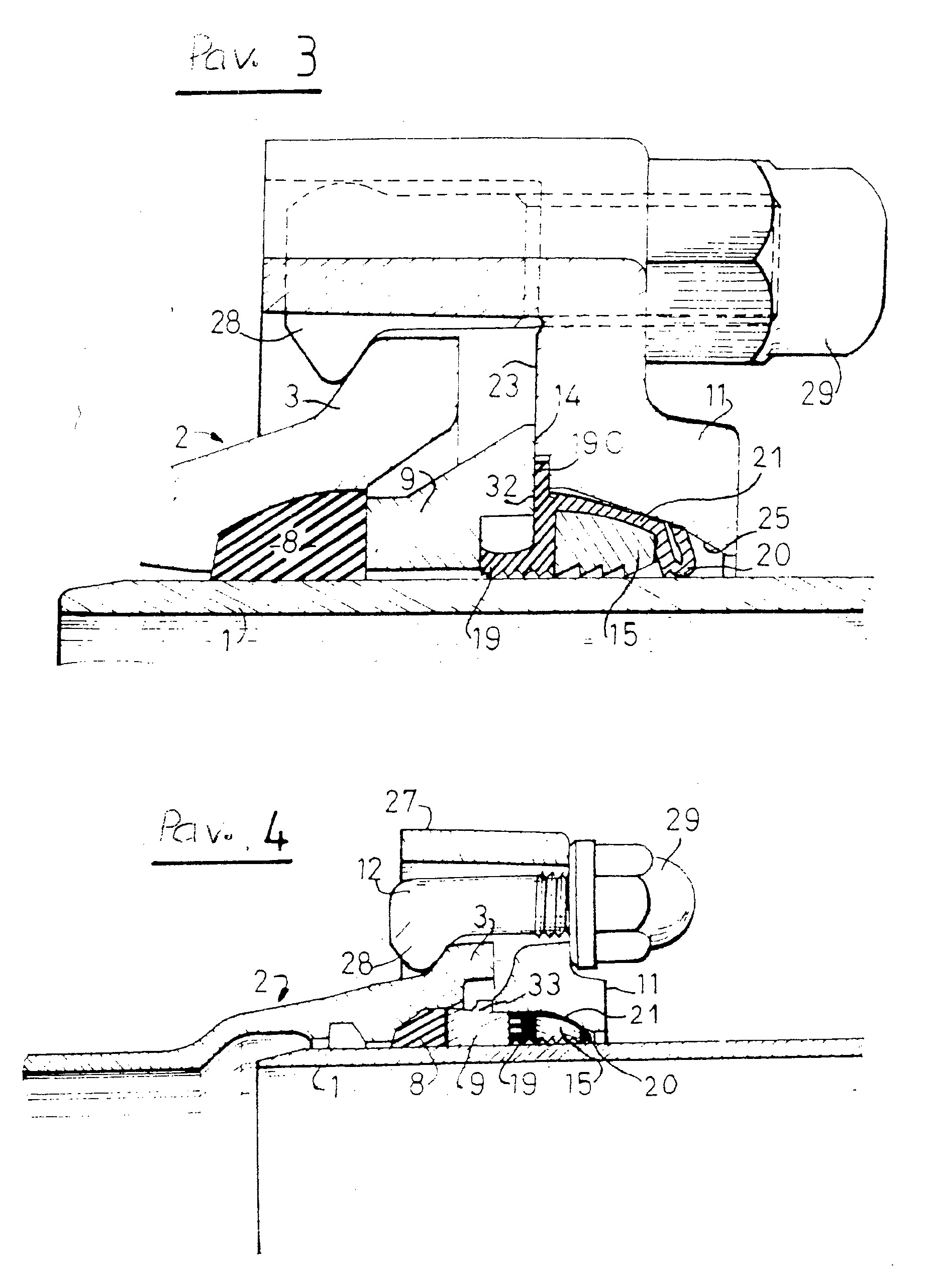

[0011] Keletas išradimo pritaikymo pavyzdžių bus aprašyti, remiantis pridedamais brėžiniais, kur: 1 pav., parodytos blokuojančios mechaninės san-dūros, pagal išradimą, ašinis pusinis pjūvis surinkimo metu. 2 ir 3 pav. parodyti dviejų išradimo įgyvendinimo variantų analogiški vaizdai montavimo metu. 4 pav. parodytas kito tipo atitinkamo išradimo įgyvendinimo analogiškas mechaninės blokuojančios sandūros vaizdas, taip pat montavimo metu. 5 pav. parodytas analogiškas automatinės blokuo-jančios sandūros, atitinkančios išradimą, vaizdas. 1 pav. parodyta blokuojanti sandūra tarp lygaus galo 1 pirmo vamzdžio elemento ir įmovos 2 antro vamzdžio elemento. Šiais dviem elementais iš dalies gali būti du nuoseklūs vieno vamzdyno vienodi vamzdžiai, pagaminti iš kalaus ketaus, be to, kiekvienas iš vamzdžių turi lyęR gslą I ir įmovą 2 antrame gale. Šiame aprašyme numatoma, kad du vamzdžio elementai turi vieną bendrą horizontalią ašį, kaip tai parodyta brėžiniuose.
[0012] Lygus galas 1 turi cilindrinę išorinę formą, tuo metu, kai įmova 2 išorinėje pusėje, pradedant nuo įėjimo, turi sustorėjimą 3, išsikišantį radialia kryptimi, po to, nuolaidų paviršių 4. Vidinėje pusėje įmova turi nupjauto kūgio 5 įėjimo paviršių, už kurio seka išėma 6 su nuolaidžiu paviršiumi, užsibaigiančiu beveik radialine priekine puse 7.
[0013] Sandūra turi riebokšlį su ašiniu suspaudimu, uždarą spaudžiamąjį žiedą 9, blokuojantį įrenginį 10, kontr-flanšą 11 ir eilę užkabinimo varžtų 12.
[0014] Riebokšlis 8 pagamintas iš elastomero. Kada jis uždedamas ant vamzdžio galo ir laisvai įsiremia į įmovos paviršių 7, gali atsirasti laisva erdvė tarp jo periferinio paviršiaus ir išėmų 6, kaip tai matyti 1 pav.
[0015] Žiedas 9, kurio vidinis skersmuo viršija išorinį lygaus galo skersmenį, gali įeiti su nemažu radialiniu tarpu į įmovą. Žiedas turi priekinę radialinę pusę 13 (pasuktą į įmovos pagrindą) ir taip pat galinę radialinę pusę 14.
[0016] Blokuojantis įrenginys 10 susideda iš sudėtinės detalės, gautos apliejus izoliuojančiu sluoksniu ir keletu metalinių įdėklų 15, kurie sudaro blokuojančio žiedo pagrindą ir yra patalpinti į įmovą iš elastomero. Kartais naudojant įdėklai 15 gali būti pakeisti vientisu pjautiniu žiedu, vienok, metalinių įdėklų panaudojimas patikimesnis, kadangi jis geriau tinka įvairių išorinių konfigūracijų vamzdžiams.
[0017] Kiekvienas įdėklas 15 turi kūną, kreivinės trapecijos skerspjūvio kūną su didele priekine radialine puse ir maža užpakaline radialine puse, nueinančia atgal išorine ašine kryptimi ir gaubta puse 17, ir vidine ašine kryptimi, pagrindinai cilindrine arba plokščia puse, turinčia eilę dantų 18 sukibimui su lygiu galu.
[0018] Mova 16 turi priekinę cilindrinę dalį, sudarančią stangrią ataugą 19 su vidiniais dantimis ir galinę cilindrinę dalį 20, taip pat su vidiniais dantimis, o taip pat ryšio apvalkalą 21, kuris sudaro įdėklų paviršiaus 17 padengimą. Užpakalinė dalis 20 iš dešinės kiekvienam įdėklui netoli savo laisvojo galo turi kiaurymę 22 ir gali būti apribota už kontrflanšo šalia esančiais ašiniais liežuvėliais. Mova 16 gaubia įdėklus 15 iš visų pusių, išskyrus jų vidinę dantytą dalį. Cilindrinės dalys 19 ir 20, kuriomis užlietos atitinkamai radialinės priekinė ir užpakalinė įdėklų pusės, leidžia taip pat išlaikyti nurodytus įdėklus blokuojančiame įrenginyje 10, ypač, esant vietiniam movos prisispaudimo defektui.
[0019] Kontrflanšą 11 sudaro apvalus kūnas, apribotas dviem radialinėm pusėm - priekine 23 ir užpakaline 24 ir vidiniu ašine kryptimi paviršiumi 25, nueinančiu atgal beveik iki susilietimo su įdėklų 15 paviršiumi 17. Šis kūnas tęsiasi į išorę ašine kryptimi radialinio apvalkalo pagalba, kuriame padaryta eilė kiaurymių 26. Šis apvalkalas turi išorinį periferinį antbriaunį 27, nukreiptą į priekį.
[0020] Aprašytos sandūros montažas vykdomas po įmovos įdėjimo sekančiu būdu: Iš pradžių tarkime, kad susidariusi problema "didžiau-sio tarpo", parodyta 1 pav., kuriai esant, atkreipiant dėmesį į liejimo tolerancijas, įdedamų detalių skersmenys yra minimalūs, o gaubiamųjų detalių skersmenys - maksimalūs, be to, ašinės pusės maksimalios elementams, į kuriuos įstatoma ir minimalios įstatomoms detalėms.
[0021] Paeiliui ant lygiojo galo užmaunamos detalės 11, 10, 9 ir 8, esant riebokšliui pačiame gale ir atstumiant kitas detales tolyn nuo jo. Riebokšlis ir blokuojantis įrenginys lengvai suspaudžia lygųjį galą.
[0022] Po to, lygusis galas įvedamas į įmovą. Riebokšlis atsiremia į priekinę pusę 7, o po to, slysta lygiuoju galu tol, kol pasiekiama jo norima padėtis.
[0023] Po to, prispaudžiamas žiedas 9 prie riebokšlio, stumiant blokuojantį įrenginį 10 pirmyn iki atsiremia jo dalis 19 į žiedą 9, kas lengvai įvykdoma, kadangi šis įrenginys laisvas nuo radialinio suspaudimo, ir įvedamas kontrflanšas iki jo pusės 23 kontakto su žiedo 9 puse 14.
[0024] Pagaliau įdedami į kiaurymes 26 varžtai 12, kurie priekyje turi ekscentrinius antgalius 28, ir prispau-džia kontrflanšą į priekį, užsukant ant kiekvieno varžto veržles 29. Tuo antgaliai 28 įsiremia į įmovos sustorėjimą 3, o veržlės 29 - į galinę kontrflanšo apvalkalo pusę. Šiame prispaudime, dėka žiedo 9, gauname riebokšlio 8 ašinį suspaudimą ir, tokiu būdu, užtikrinamas sandūros hermetiškumas.
[0025] Dėl tarpų, kontrflanšas montavimo metu nekontaktuoja su blokuojančiu įrenginiu 10. Norint gauti šį kontaktą, blokuojantis įrenginys traukiamas atgal iki jo susilietimo su kontrflanšu, kaip tai parodyta punktyrais 1 pav. Tai daroma strypu 30, įstatomu į kiaurymes 22, kurios yra iš kontrflanšo išorės. Realizacijos variante, atauga 19 gali būti pakankamai ilga todėl, kad kontrflanšas liestųsi su įrenginiu 10 savo vidiniu paviršiumi 25 iki tol, kol jo pusė 23 pasiekia žiedo 9 pusę 14. Tokiu atveju, varžtų užsukimas be anksčiau aprašyto ašinio įdėklų 15 suspaudimo, sukelia ir jų prispaudimą prie lygiojo galo, be to, dabar nebereikia, kad įrenginio 10 užpakalinė dalis 20 išeitų už kontrflanšo.
[0026] Žinomoje "minimalių tarpų" situacijoje po lygaus galo įvedimo į įmovą įstatomas riebokšlis ir rankiniu būdu . iš anksto suspaudžiamas, pavyzdžiui, plaktuku įvarant jį į išėmą 6, kas lengvai gali būti įvykdoma, kadangi įėjimas į įmovą visiškai laisvas. Perstumiant kontr-flanšą į priekį, jis atsiremia į įrenginio 10 apvalkalą 21, vienok, išlieka ašinis tarpas tarp pusių 14 ir 23. Po to, veržlės 29 užsukamos.
[0027] Šiuo atveju atauga 19 turi pakankamą stangrumą tam, kad garantuotų įdėklų 15 prisispaudimą prie vidinio kontr-flanšo 25 paviršiaus, bet nepakankamą, kad sutrukdytų kontrflanšo pasislinkimą pirmyn iki kontakto su žiedu 9 be žymaus riebokšlio 8 suspaudimo. Šis kontrflanšo pasislinkimas pirmyn taip pat pasidaro galimas dėl to, kad elastomero ataugos 19 medžiagos tūris mažas, palyginus su ertmės tūriu, apribotu lygaus galo išoriniu paviršiumi, įdėklų priekiniu radialiniu paviršiumi, kontrflanšo vidiniu paviršiumi 25 ir žiedo 9 užpakaliniu paviršiumi 14.
[0028] Tokiu būdu, iš pradžių varžtų užsukimas sukelia pusių
[0029] 14 ir 23 įėjimą į tarpusavio kontaktą, o po to, antrame
[0030] laiko tarpe, ašinį riebokšlio 8 suspaudimą, kas užtikrina sandūros hermetiškumą.
[0031] Sudarius slėgį vamzdyne, lygusis galas pasislenka atgal nuo įmovos nedidelį atstumą X ir judėdamas patraukia su savimi įdėklus, kurie stumia atgal kontrflanšą. Vienok, kontrflanšas gali pasislinkti labai mažai, jo stangrumo ir varžtų 12 stangrumo ribose. Šis kontrflanšo pasislinkimas y įmovos atžvilgiu, kaip taisyklė, žymiai mažesnis už x reikšmę, pavyzdžiui, x/10 dydžiu. To pasėkoje žiedas 9 negali pasislinkti daugiau kaip nuotoliu y, kas leidžia efektyviai išsaugoti riebokšlio suspaudimą ir, galiausiai, hermetinę sandūrą.
[0032] Reikia nurodyti, kad blokuojančio įrenginio dalių 19 ir 20 vidiniai dantys padidina hermetiškumą aplink įdėklus 15, ir tuo pačiu juos apsaugo nuo korozijos, padarytų nepraleidžiančių pertvarų sąskaita. Apvalkalas 21 ir priekinis išsikišimas 21A ašine kryptimi taip pat dalyvauja, sukuriant šią apsaugą. Šių elementų 19, 20, 21 ir 21A iš elastomero visuma garantuoja tokiu būdu nepraleidžiamumą esančios aplinkos reagentams ir įdėklų su metaliniais paviršiais prie kurių jie priglunda kontaktų zonų izoliaciją.
[0033] Sustiprinant apsaugą nuo korozijos, galima pasinaudoti vienu iš variantų, parodytų 2 ir 3 pav.
[0034] Parodytas 2 pav. variantas skiriasi nuo parodytos 1 pav. sandūros šiais punktais: blokuojančio įrenginio priekinė dalis 19 patenka į apskritiminį griovelį 31, esantį užpakalinėje žiedo 9 pusėje, ir turi dvi išsiskiriančias ataugas: vieną vidinę 19A, kuri priglunda prie lygaus galo, ir vieną išorinę 19B, kuri stangriai remiasi į griovelio 31 dugną. Atauga 19A gali taip pat, esant tam tikroms montavimo sąlygoms, prigul-ti prie šio griovelio dugno. Blokuojančio įrenginio 20 užpakalinė dalis yra visiškai po kontrflanšu ir taip pat turi dvi išsiskiriančias ataugas, o būtent, ataugą 20A, prigulusią prie lygaus galo, ir išorinę ataugą 20B, kuri stangriai remiasi į vidinį kontrflanšo paviršių 25.
[0035] Parodytas 3 pav. išradimo realizavimo variantas skiriasi nuo parodyto 1 pav. šiais punktais: kontrflanšo pusė 23 turi ant savo vidinio šono žiedini, ištekinimą 32, i, kuri, užsispaudžia blokuojančio įrenginio stangrios ataugos 19 išsikišanti radialinė atauga 19C. Ši priekinė dalis 19 prisispaudžia ašine kryptimi prie žiedinės išėmos, numatytos žiede 9, dugno. Be to, blokuojančio įrenginio užpakalinė dalis 20, yra visiškai po kontrflanšu, turi U pavidalo formą, sudarydama ataugą, kuri stangriai prisispaudžia prie vidinio kontrflanšo paviršiaus 25.
[0036] Parodytas 4 pav. išradimo įgyvendinimo variantas skiriasi nuo parodytos 1 pav. sandūros šiais punktais: blokuoj-ančio įrenginio priekinė dalis 19 1 pav. čia sudaryta iš apvalaus užrakto žiedo su ašinėmis įdubomis. Nurodytas žiedas dėka turimų įdubimų turi žymų ašinį lankstumą. Be to, žiedas 9 turi stačiakampio formos skerspjūvį, kurio viduryje yra išsikišimas 33, einantis radialiai į išorę. Priekinė žiedo 9 dalis gali slysti užpakalinėje įmovos išėmos 6 dalyje (cilindro formos), o slystant užpakalinė dalis susijungia su vidinio kontrflanšo 25 paviršiaus priekine dalimi, kuri atsiremia į iškilimą 33, taip pat cilindro formos. Tokiu būdu, pavyksta centruoti žiedą 9 užrakto žiedo 19, ir riebokšlio 8 atžvilgiu.
[0037] Iš visų realizavimo variantų, mechaninių sandūrų, atitinkančių išradimą, aprašymo, galima padaryti išvadą apie vienu metu pasiektus šiuos pranašumus: (1) Lygaus galo įstatymas į įmovą atliekamas laisvai; (2) Lengvas montažas ir demontažas nuo blokuo-jančio įrenginio 10 nepriklausomo kontrflanšo dėka, lengvas priėjimas prie riebokšlio jo rankiniam pirminiam suspaudimui, prieš užkabinant kontrflanšą, jeigu tai yra reikalinga; (3) Hermetiškumo išlaikymas tarp lygaus galo ir įmovos, nežiūrint į įdėklų pasislinkimą, suda-rant slėgi, vamzdyne, kontakto tarp stangraus atraminio žiedo ir kontrflanšo dėka, be to, šis kontaktas gaunamas, esant plačiai jungiamų vamzdžių skersmens leistinų nukrypimų gamai, ir dėka mažo stangrios ataugos 19 elastomero tūrio, palyginus su žiedinės erdvės tūriu; (4) Lygaus galo pasislinkimo labai mažos reikšmės išlaikymas dėka to, kad po sandūros montažo ir prieš paduodant slėgi, i, vamzdyną, atliktas įdėklų 15 prigulimas prie kontrflanšo pavir-šiaus 25, ir tuo pačiu išvengta šioje vietoje ašinio tarpo,be to, esant didelėms suduriamų vamzdžių skersmenų tolerancijoms; ir (5) Antikorozinė apsauga ir taip pat kontakto tarp įdėklų ir metalinių detalių, kurios juos apima, zonos ilgaamžiškumas, hermetiškumo, sudaromo mova 16 iš elastomero, o, konkrečiau, nurodytos movos priekinės ir užpakalinės dalies pertvaromis, dėka. 5 pav. parodytas išradimo panaudojimo pavyzdys automatiniam sudūrimui, kuriame įmovos 2 išėma 6 turi ataugą 34, einančią ašine kryptimi i, ataugos 3 vidų ir sudarančią kartu su juo plokščią įmovos šoninę nuopjovą 35. Riebokšlis 8 susispaudžia ašine kryptimi išėmoje 6, paprastai įvedant lygųjį galą į įmovą.

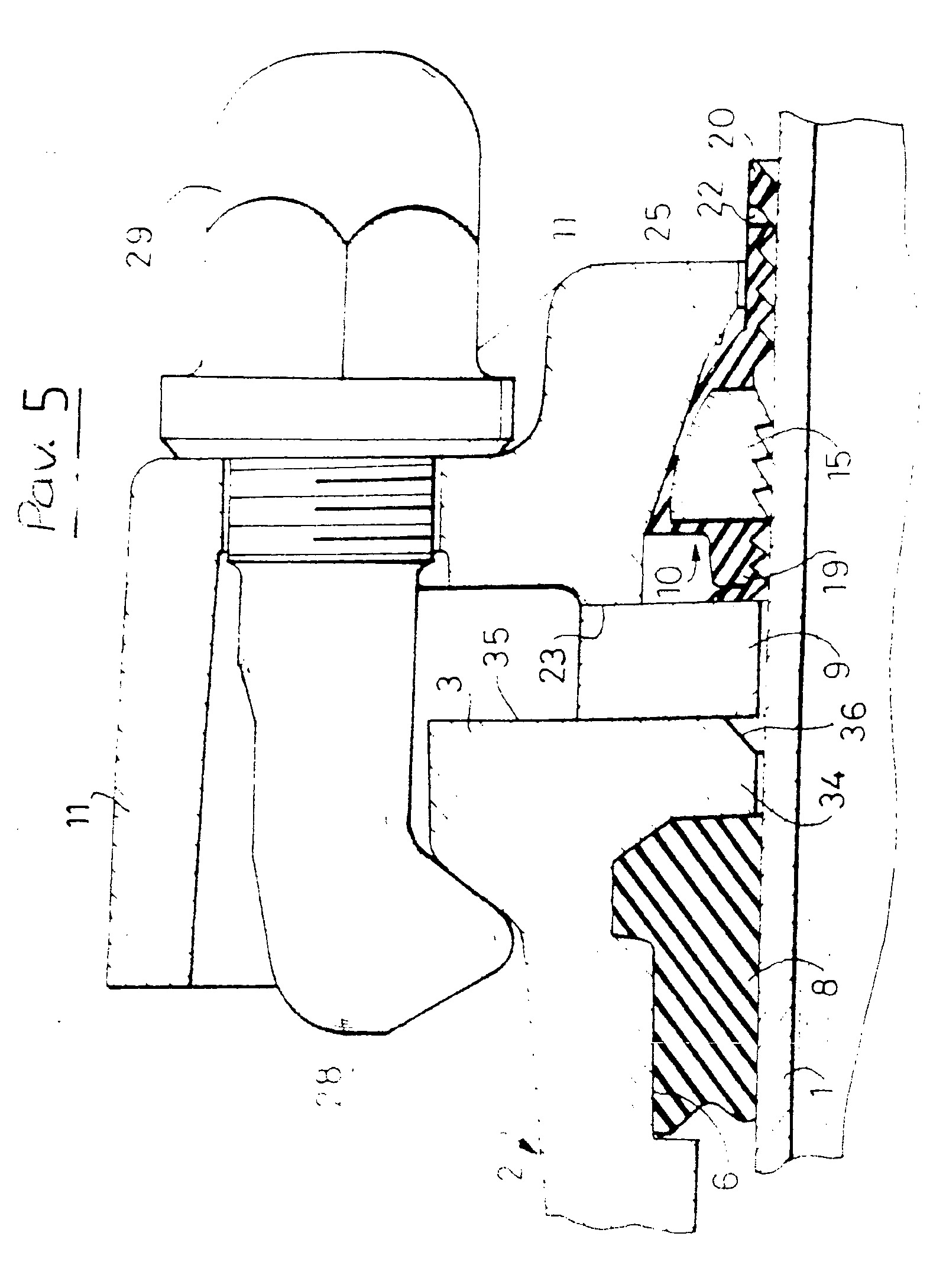

[0038] Šiuo atveju, blokuojantis įrenginys 10 yra analogiškas naudojamam įrengime, parodytame 1 pav. Gali būti panaudoti ir variantai parodyti 2 ir 4 pav. Priešingai, žiedas 9 yra stačiakampio skerspjūvio žiedas-pertvara, suspaustas tarp įmovos šono 35 kontrflanšo šono 23. Šiuo atveju žiedas 9 labiausiai spaudžia įrengimo 10 stangriąją ataugą 19, tuo metu, kai atauga 34 turi vidinį nusklembimą 36, kad palengvintų lygaus galo įvedimą į įmovą. Išradimo realizacijos variante, kai kuriais atvejais, žiedas 9 gali būti pašalintas, tada kontrflanšas 11 ir dalis 19 remiasi tiesiai į įmovą.
[0039] Pateiktame variante taip pat iš anksto garantuojamas įdėklų 15 prigludimas be tarpų prie kontrflanšo paviršiaus 25, prieš sureguliuojant spaudimą vamzdyje, ko pasėkoje realizuojamas minimalus lygaus galo pasislinkimas.Papildomai, kaip ir ankstesniu atveju, galima lengvai sumontuoti ir demontuoti sandūrą.
1.Blokuojanti vamzdynų sandūra tarp lygaus galo (1) pirmojo vamzdžio elemento ir įmovos (2) antrojo vamzdžio elemento, turi riebokšlį (8), įstatytą į įmovą, blokavimo vainiką (15) su vidiniais dantimis (18), gaubiančiais lygųjį galą, ir įrenginį su kontrflanšu (9,11), turintį įrangą (12) įmovos užkabi-nimui ir pritaikytą blokavimo vainiko pasislinkimui užkirsti, besiskirianti tuo, kad mova (16) iš elastomero, į kurią įlietas blokavimo vainikas, uždaro pastarąjį iš visų pusių, išskyrus jo vidinį dantytą paviršių, be to, ši mova iš priekio turi, mažiausiai, vieną stangrią ataugą (19), kuri patalpinta išilgine kryptimi tarp blokavimo vainiko (15) ir stangraus atraminio žiedo (9), apgaubiančio iš galinės pusės (14) lygųjį galą.
2. Sandūra pagal 1 punktą, besiskirianti tuo, kad mova (16) turi iš galo cilindrinę dalį (20) , sujungtą su stangria atauga (19) ryšio apvalkalu (21), kuris yra blokavimo vainiko (15) išorinės ašine kryptimi pusės (17) danga.
3. Sandūra pagal 1 arba 2 punktą, besiskirianti tuo, kad stangri atauga (19) ir užpakalinė cilindrinė dalis (20) turi vidinius, esančius stangraus spaudimo kontakte su lygiu galu, dantis.
4.Sandūra pagal vieną iš 1-3 punktų, besiskirianti tuo, kad mova (16) turi priekinėje dalyje dvi išsiskiriančias stangrias ataugas (19A ir 19B) .
5.Sandūra pagal vieną iš 1-4 punktų, be'siski-r i a n t i tuo, kad stangri atauga (19) turi išsikišantį radialinį apvalkalą (šaką) išilgai jos išorinės ašinės krypties.6.Sandūra pagal vieną iš 1-5 punktų, besiskirianti tuo, kad stangri atauga (19) yra žiedas iš elastomero su ašinėmis išėmomis.7.Sandūra pagal vieną iš 1-6 punktų, besiskirianti tuo, kad užpakalinė cilindrinė movos (16) dalis turi iškilimą užgriebimui (20), išeinantį ašine kryptimi už kontrflanšo (11).8.Sandūra pagal vieną iš 1-7 punktų, kurioje panaudotas riebokšlis (8) su ašiniu spaudimu, sukeliamu įrengimo ir kontrflanšo (9,11), besiskirianti tuo, kad įrenginį su kontrflanšu sudaro, iš vienos pusės, uspaudžiamasis žiedas (9), turintis priekinę pusę (13), besiremiančią į riebokšlį (8), ir užpakalinę pusę (14), be to, šis žiedas yra kaip atraminis žiedas ir, iš kitos pusės, kontrflanšas, turintis nurodytas užkabi-nimo priemones (12) ir priekinę stumiančiąją pusę (23), kuri yra sąveikoje su užpakaliniu suspaudimo žiedo (9) paviršiumi (14), ir vidinę pusę (25), reikalingą blokavimo vainiko (15) palaikymui, sueinančio užpaka-line kryptimi.9.Sandūra pagal vieną iš 1-7 punktų, su radialinio spaudimo riebokšliu (8), kuris sudaromas, įvedant lygųjį galą (1) į įmovą (2), besiskirianti tuo, kad nurodytas atraminis žiedas (9) yra kaip žiedas-pertvara, suspaustas tarp radialinio įmovos paviršiaus (35) ir priekinio kontrflanšo (11) pavir-šiaus (23) .
6.Sandūra pagal vieną iš 1-5 punktų, besiskirianti tuo, kad stangri atauga (19) yra žiedas iš elastomero su ašinėmis išėmomis.7.Sandūra pagal vieną iš 1-6 punktų, besiskirianti tuo, kad užpakalinė cilindrinė movos (16) dalis turi iškilimą užgriebimui (20), išeinantį ašine kryptimi už kontrflanšo (11).8.Sandūra pagal vieną iš 1-7 punktų, kurioje panaudotas riebokšlis (8) su ašiniu spaudimu, sukeliamu įrengimo ir kontrflanšo (9,11), besiskirianti tuo, kad įrenginį su kontrflanšu sudaro, iš vienos pusės, uspaudžiamasis žiedas (9), turintis priekinę pusę (13), besiremiančią į riebokšlį (8), ir užpakalinę pusę (14), be to, šis žiedas yra kaip atraminis žiedas ir, iš kitos pusės, kontrflanšas, turintis nurodytas užkabi-nimo priemones (12) ir priekinę stumiančiąją pusę (23), kuri yra sąveikoje su užpakaliniu suspaudimo žiedo (9) paviršiumi (14), ir vidinę pusę (25), reikalingą blokavimo vainiko (15) palaikymui, sueinančio užpaka-line kryptimi.9.Sandūra pagal vieną iš 1-7 punktų, su radialinio spaudimo riebokšliu (8), kuris sudaromas, įvedant lygųjį galą (1) į įmovą (2), besiskirianti tuo, kad nurodytas atraminis žiedas (9) yra kaip žiedas-pertvara, suspaustas tarp radialinio įmovos paviršiaus (35) ir priekinio kontrflanšo (11) pavir-šiaus (23) .
