[LT] Vartotojui tiekiamų dujų odoravimo įrenginys, skirtas dujų odoravimui, kad dujų nutekėjimo į atmosferą jų naudojimo vietose atvėju aplinkiniai žmonės būtų įspėjami apie gresenčius gaisro, sprogimo, nusinuodijimo, uždusimo arba kai kuriuos kitus pavojus. Dujų balione (3) odorantas yra įmaišomas į suskystintas tirpiklio dujas ir kartu su jomis sudaro tirpalą, vadinamą darbinėmis dujomis, turintį skystąją (6) ir dujinę (7) fazes. Vartojimui skiriamos dujos sumaišomos su prieš tai išgarintų darbinių dujų skystosios fazės apibrėžtu kiekiu. Šiam tikslui įrenginyje yra priemonės (18), skirtos dviejųdujų srautų santykio praskiedimo procese tikslinimui, atsižvelgiant į odoranto koncentracijos darbinių dujų skystoje fazėje (6) padidėjimą, kurį, savo ruožtu, apsprendžia darbinių dujų, esančių skystoje ir dujinėje fazėje (7), kiekių santykio mažėjimas dujų balione. Tai suteikia galimybę labai tiksliai dozuoti odoravimui skirtą darbinių dujų kiekį.@Išradimas taip pat priskiriamas vartojimui tiekiamų dujų odoravimo būdams.
[EN]
[0001] Šis išradimas priskiriamas dujų teikiamų vartotojams, odoravimo būdams. Odoruojančios dujos įmaišomos į vartotojams tiekiamas dujas tam, kad įspėti aplinkinius žmones apie gaisro, sprogimo, apsinuodijimo, uždusimo arba kai kuriuos kitus pavojus, iškylančius dujų nutekėjimo į išorinę atmosferą atveju. Esant dujų nutekėjimo galimybei, koncentruotas odorantas, pageidautina sieros junginys, taip įmaišomas į kondensuotas dujas-tirpiklius, pavyzdžiui, į anglies dioksidą, propaną arba butaną, esančias dujų balione, kad sudarytų tirpalą, darbines dujas, turinčias skystąją ir dujinę fazes. Reikiama odoranto koncentracija vartotojams tiekiamose dujose pasiekiama, įmaišant odoranto kartu su atitinkamu kiekiu darbinių dujų, kurios prieš sumaišymą su vartotojui tiekiamomis dujomis yra išgarinamos. Sunaudojamas darbinių dujų kiekis priklauso nuo darbinių dujų srauto greičio, odoranto koncentracijos darbinėse dujose ir odoruojamų dujų srauto greičio. Išradimas taip pat priskiriamas įrenginiams, realizuojantiems metodą.
[0002] Minėta odorantų įmaišymo į vartotojams tiekiamas dujas tam, kad būtų pastebėtas sprogstamų ir nuodingų dujų nutekėjimas, idėja yra seniai žinoma. Tokiu būdu galima odoruoti, pavyzdžiui, deguonį. Nutekėjęs deguonis gali būti labai rimtų sprogimų ir gaisrų sukeltų nelaimingų atsitikimų priežastimi.
[0003] Kadangi dauguma odoruojančių priedų, pavyzdžiui, tetrahidrotiofenas, butilmerkaptanas, dimetilsulfidas ir kiti, savaime yra degios medžiagos, odoruojant dujas, pavyzdžiui, deguonį, reikia naudoti specialią įrangą.
[0004] Suomijos patento paraiškoje Nr. 870146 aprašytas deguonies odoravimo metodas, kuriame koncentruotos dujos, vadinamos darbinėmis, paruošiamos atskiroje kameroje arba tūryje, įmaišant odorantą į gryną deguonį iki 1000-10000 m.d. koncentracijos. Šios koncentruotos darbinės dujos kitoje atskiroje kameroje arba tūryje sumaišomos su odoruojamomis dujomis tokiu santykiu, kad odoranto koncentracija vartotojui skirtose dujose būtų 5-50 m.d.
[0005] Kai darbinėse dujose tėra deguonis ir odorantas, pavyz-džiui, dimetilsulfidas, užpildant talpas darbinėmis dujomis, gali iškilti sunkumų. Taip užpildant konteinerius neišvengiamai bent jau tam tikrose talpos vietose pasiekiamos koncentracijos, kurioms esant mišinys yra degus. Taigi, išlieka mišinio užsidegimo ir sprogimo pavojus.
[0006] Vienas metodų, naudojamų siekiant išvengti šio pavojaus, aprašytas Suomijos paraiškoje patentui Nr.872278. Šioje paraiškoje aprašytas koncentruotų darbinių dujų, sudarytų iš deguonies ir odoranto, pavyzdžiui, dimetilsulfoksido, paruošimo metodas. Pagal ši, metodą, darbinių dujų konteineris užpildomas dimetilsulfoksido ir azoto arba helio dujomis. Dimetilsulfoksido koncentracija siekė 0,5-2,5 %. Po to konteineris pildomas grynu deguonimi tol, kol yra pasiekiamas reikiamas darbinis slėgis konteineryje, pavyzdžiui, 200 barų.
[0007] Vis dėlto darbinės dujos, paruoštos minėtais metodais, turi vieną trūkumą. Darbinės dujos neturi patekti į aplinką, kurios temperatūra yra žemesnė už odoranto kondensavimosi temperatūrą, pavyzdžiui, jas transpor-tuojant arba sandėliuojant. Susikondensavęs dimetil-sulf oksidas labai ilgai grįžta i, dujinę būseną.
[0008] Ankstesnėse publikacijose DE-B-1185330 ir W091/A817 aprašyti metodai, kuriuose minėta problema apeinama, ištirpinant odorantą suslėgtose dujose, kurios kambario temperatūroje yra skystoje fazėje. Pateikti šiuo požiūriu tinkamų dujų pavyzdžiai: propanas, butanas, anglies dioksidas, sieros heksafluoridas ir azoto oksidas. Daugeliu atvejų šios dujos patenkina ir kitą reikalavimą - jos nedaro neigiamos įtakos procesams, vykstantiems naudojant odoruotas dujas.
[0009] Ankstesnėje publikacijoje DE-B-1 185330 pasiūlyta tiekti odoruotas darbines dujas iš dujų baliono į vartojamų dujų vamzdyną per tiksliai reguliuojamą ventilį. Ventilis nustatytoje padėtyje paliekamas tol, kol nebus sunaudotos visos darbinės dujos. Tuo atveju, kai vartotojui tiekiamų dujų srautas smarkiai keičiasi, numatytas darbinių dujų srauto reguliavimas, atsižvel-giant į šiuos pakitimus. Tačiau praktikoje šis ir kiti sprendimai nesuteikia galimybės pakankamai tiksliai dozuoti odorantą, kadangi odorantą tirpinančių dujų garų slėgis yra žymiai didesnis už skysto odoranto garų slėgį. Taigi, virš skystos darbinių dujų fazės balione esančiose dujose tebus darbinės dujos ir labai mažai odoranto garų. Įmaišant darbines dujas į vartotojui tiekiamas dujas, mažėja skystos fazės tūris dujų balione, tuo pačiu balione didėja išgaravusių tirpiklio dujų kiekis ir atitinkamai didėja santykinė odoranto koncentracija skystoje fazėje.
[0010] Pagrindinis šio išradimo tikslas - pasiūlyti metodą, kuris išsprendžia odoranto koncentracijos priklauso-mybės nuo darbinių dujų tūrio problemą.
[0011] Kitas tikslas - sukurti įrenginį, kurio dėka išradime pateiktu metodu galima pašalinti odoranto koncentracijos priklausomybės nuo tūrio efektą.
[0012] Pagal šį išradimą minėti tikslai pasiekiami, reguliuojant darbinių dujų, įmaišomų į vartotojams tiekiamas dujas, kiekį, atsižvelgiant į skystos ir dujinės fazės dujų kiekių dujų balione santykį. Charakteringas metodo, apibrėžto pirmoje pastraipoje, požymis yra tas, kad sumaišymo metu reguliuojami darbinių ir vartotojui skirtų dujų srautų santykiai, atsižvelgiant i, odoranto koncentracijos padidėjimą skystojoje darbinių dujų fazėje. Ši koncentracija didėja, mažėjant darbinių dujų skystosios ir dujinės fazių kiekių santykiui dujų balione. Tokiu būdu išvengiama minėtų problemų, iškylančių taikant kitus žinomus metodus.
[0013] Darbinių dujų likuti, dujų balione nepertraukiamai galima nustatyti iš pradinio dujų kiekio atimant sunaudotą dujų kieki,, kuris nustatomas nepertraukiamai integruojant darbinių dujų, išeinančių iš dujų baliono, srautą. Naudojant gautus duomenis, pastoviai tikslinamas dviejų sumaišomų dujų srautų santykis. Taip pasiekiamas didelis odoruoj ančių dujų, įmaišomų i, vartotojui tiekiamas dujas, dozavimo tikslumas.
[0014] Kitoje pažangesnėje konstrukcijoje odoranto dozavimo tikslumas dar labiau padidinamas, matuojant darbinių dujų temperatūrą dujų balione ir koreguojant dujų srautų santyki, atsižvelgus i šiuos temperatūros pokyčius. Kiti charakteringi išrasto metodo ir įrenginio, realizuojančio šį metodą, požymiai išaiškinti išradimo apibrėžtyje.

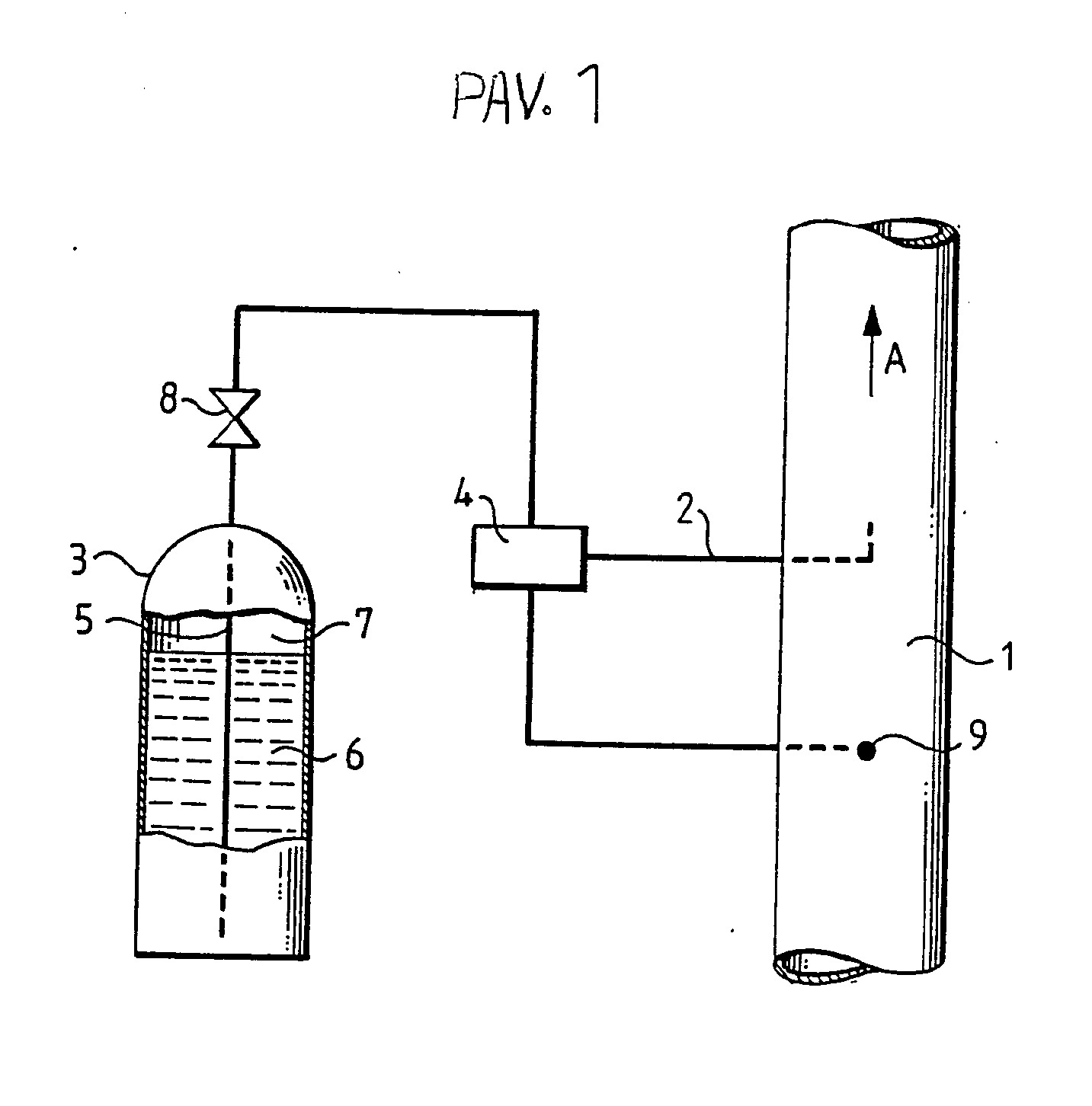

[0015] Toliau išradimo esmė smulkiau aprašoma, aptariant pagal išradimą sukurto įrenginio pavyzdį ir pridėtus brėžinius. 1 pav. schematiškai iliustruoja pagal išradimą sumontuotos įrangos veikimo principus. 2 pav. pateiktos kreivės, iliustruojančios santykinės odoranto koncentracijos darbinių dujų skystoje fazėje priklausomybę nuo sunaudotos dujų balione skystos fazės kiekio, esant skirtingoms temperatūroms. 3 pav. schematiškai iliustruoja pagal išradimą sukurto įrenginio pavyzdžio veikimo principus.
[0016] Įrenginyje, pavaizduotame 1 pav., vamzdis 1 yra skirtas vartotojams tiekiamą dujų, kurias reikia odoruoti, pavyzdžiui, deguonies, transportavimui. Dujų srauto krypti, nurodo rodyklė A. Odorantas kartu su darbinėmis dujomis patenka į vartotojui skirtas dujas vamzdžiu 2 iš dujų baliono 3 per valdomą ventilį 4. Darbines dujas gali sudaryti organinių sieros junginių, pavyzdžiui, dimetilsulfido (DMS) ir anglies dioksido mišinys. Veikiant išgaravusių dujų slėgiui tūryje 7, darbinės dujos išstumiamos vamzdeliu 5 iš skystosios fazės 6 dujų balione 3 per užsukamą ventili, 8. Valdomas ventilis, be kita ko, yra valdomas ir vartotojui tiekiamų dujų srautu vamzdyje 1, o ši, srautą matuoja dujomatis 9.
[0017] Šiame pavyzdyje anglies dioksido garų slėgis, esant 20°C temperatūrai yra 57 barai, tuo tarpu kai odoranto garų slėgis yra žymiai mažesnis, pavyzdžiui, DMS garų slėgis nesiekia 0,5 baro. Todėl fazę 7, esančią virš skystosios fazės, dujų balione 3 iš esmės sudaro išgaravęs anglies dioksidas. Skystoji fazė 6 mažėja, tiekiant darbines dujas i, vamzdyną 1; atitinkamai laipsniškai didėja išgaravusių dujų virš skystosios fazės kiekis. Kadangi, kaip buvo aukščiau minėta, pirmiausiai išgaruoja anglies dioksidas, santykinė odoranto koncentracija skystoje fazėje mažės.
[0018] Santykinės odoranto koncentracijos skystojoje fazėje laipsnišką kitimą galima išreikšti kiekybiškai. Pažymėkime pradinę odoranto koncentraciją skystojoje fazėje pilnai užpildytame balione c10. Odoranto koncentraciją, atitinkančią santykinį suvartojimą mx/m10, kur mx - suvartotos skystosios fazės kiekis, o m10 - pradinis skystosios fazės kiekis, pažymėkime cx. Tada santykinės koncentracijos skystojoje fazėje kitimą galima išreikšti šia lygtimi:

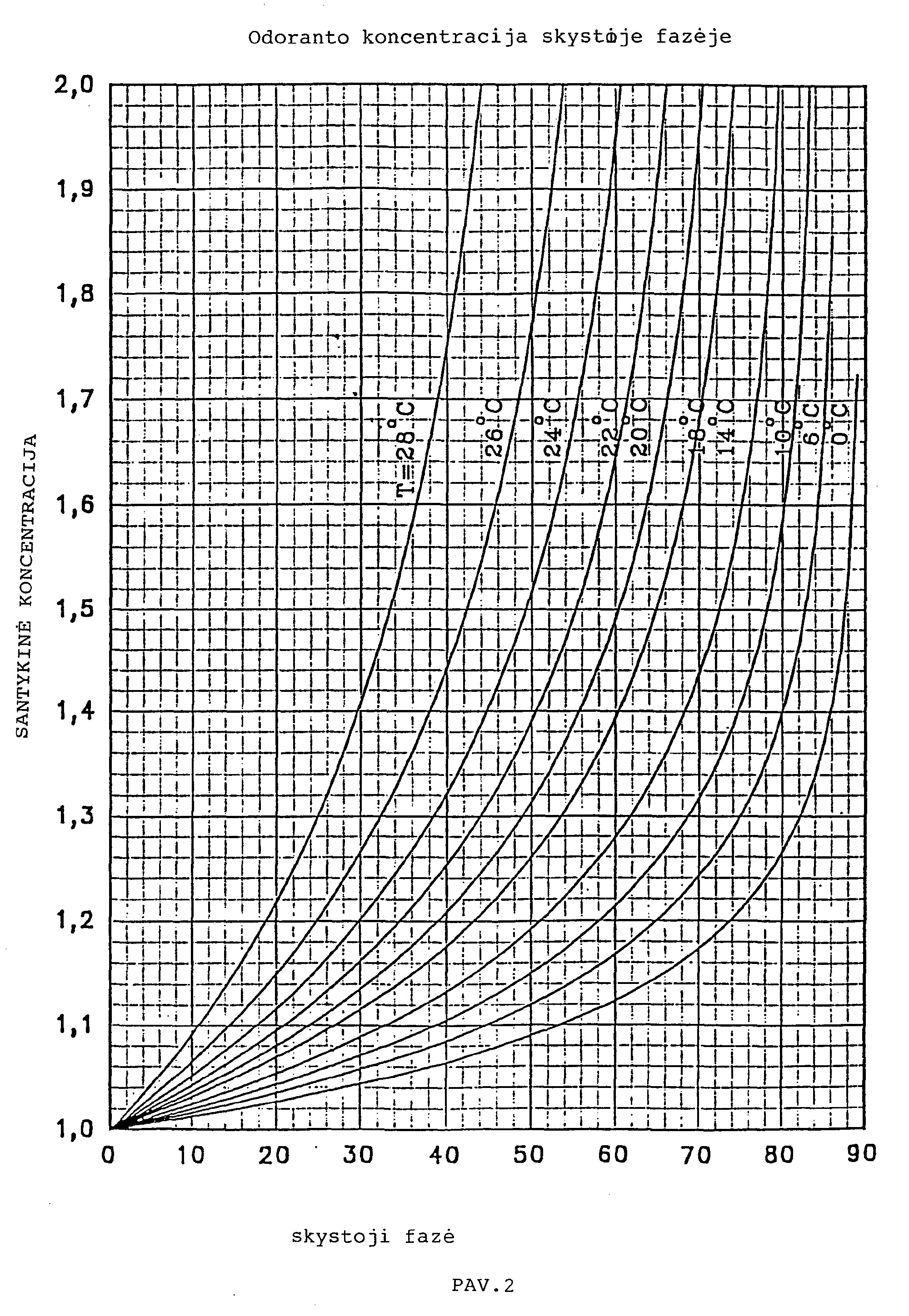

[0019] Šioje lygtyje k = pg/ pi, kur px yra skystosios fazės, o pg dujinės fazės tankiai. 2 pav. pateikti skaičiavimų rezultatai diagramų pavidalu C02 ir DMS mišinio atveju. Šios diagramos rodo santykinės odoranto koncentracijos skystojoje fazėje priklausomybę nuo sunaudotos fazės kiekio, pradedant nuo to momento, kai visas dujų balionas buvo užpildytas (tada mx = 0 ir mx/m10 = 0) iki tol, kol sunaudojama 90% skystosios fazės (tada mx/m10 = 0,9). Santykinės koncentracijos duotos 0-28°C temperatūrų intervale.
[0020] Iš diagramų matyti, pavyzdžiui, kad sunaudojus 70% skystosios fazės esant 20°C temperatūrai, odoranto koncentracija skystojoje fazėje, lyginant su pradine, padvigubės. Esant 26°C temperatūrai, tokia koncentracija pasiekiama sunaudojus tik 55 % skystosios fazės. Nekompensavus tokio pokyčio, vartotojui tiekiamose dujose nelauktai padidės odoranto koncentracija, kas yra nepageidautina. Tai yra didelis anksčiau siūlytų odoravimo metodų trūkumas. Pagaliau šie metodai visai netinkami tais atvejais, kai reikalaujama odoranto koncentracijos pastovumo labai siaurame koncentracijų intervale.

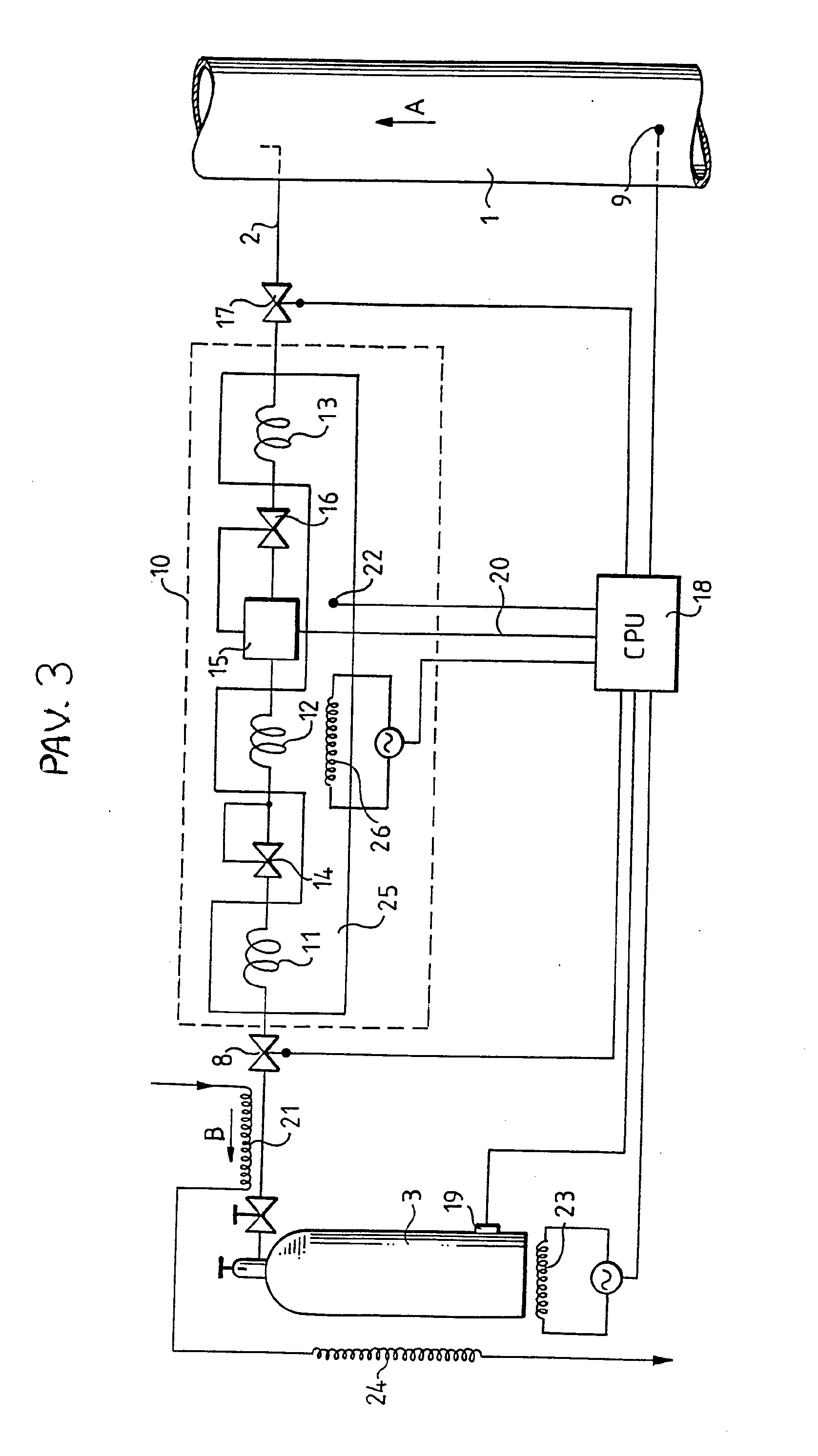

[0021] Ši problema sprendžiama pagal išradimą siūlomo įrengi-nio, schematiškai pavaizduoto 3 pav., pagalba.
[0022] Kaip ir aukščiau, įrenginyje vamzdis 1 yra skirtas vartotojui tiekiamų dujų transportavimui rodyklės A kryptimi. Odorantas kartu su darbinėmis dujomis iš dujų baliono 3 į dujų srautą patenka vamzdžiu 2. Vartojimui skirtų dujų srautą matuoja dujomatis 9. Prieš tai aprašytame pavyzdyje laikyta, kad darbines dujas sudaro C02 ir DMS. Veikiant išgaravusio anglies dioksido slėgiui, darbinės dujos išstumiamos iš skystosios fazės dujų balione 3 per užsukamą ventili, 8 į išgarinimo ir reguliavimo bloką 10, kuriame yra pašildymo spiralės 11, 12, 13, kuriomis teka šiltas arba karštas vanduo, slėgį reguliuojantis ventilis 14, dujomatis 15, kuris yra sujungtas su reguliuojamu ventiliu 16 ir kartu su juo sudarydamas taip vadinamą reguliuojamą dujomatį, kuris vienu metu ir matuoja, ir reguliuoja darbinių dujų srautą. Po bloko 10 seka antras užsukamas ventilis 17, prijungtas prie vamzdžio 2.
[0023] Įrenginyje taip pat yra centrinio procesoriaus blokas 18 (CVP). Procesoriuje yra informacija apie reikiamą priemaišinį odoranto kiekį, t. y. apie jo koncentraciją vartotojui tiekiamose dujose. Dujomatis 9 tiekia centriniam procesoriui informaciją apie vartotojui tiekiamų dujų srautą, o informacija apie darbinių dujų temperatūrą dujų balione gaunama iš temperatūros detektoriaus 19.
[0024] Centrinio procesoriaus blokas taip pat yra aprūpinamas duomenimis apie pradinį odoranto kiekį darbinėse dujose ir ištirpinto odoranto koncentraciją dujų balione. Laidu 20 procesoriaus blokui tiekiama informacija apie momentinį dujų srautą, kurį suintegravus pagal laiką, apskaičiuojamas dujų suvartojimas. Tokiu būdu, centri-niame procesoriuje bet kuriuo laiko momentu yra duomenys apie darbinių dujų, likusių dujų balione, kiekį.
[0025] Taigi, pritaikius užrašytą lygtį, centrinio procesoriaus bloke galima apskaičiuoti santykinius koncen-tracijų pakitimus, o tuo pačiu ir ištirpinto odoranto koncentraciją skystojoje darbinių dujų fazėje. Remiantis šiais duomenimis ir atsižvelgiant i, vartotojui tiekiamų dujų srautą, centrinio procesoriaus blokas reguliuoja darbinių dujų tiekimą i, vartojamas dujas, valdydamas reguliuojamą ventili, 16. Tai įgalina labai tiksliai dozuoti odoranto kiekį vartotojui tiekiamose dujose.
[0026] Diagramos, duotos 2 pav., iliustruoja koncentracijos pakitimus, kurie yra garavimo ir kondensavimosi procesų dviejų fazių sistemoje rezultatas tuo atveju, kai sistemą sudarantys junginiai yra skirtingų savybių. Panašūs reiškiniai yra galimi ne tik minėto tipo odoravimo įrenginio dujų balione, bet ir kitose sistemos vietose, kuriose kinta temperatūra arba slėgis.
[0027] Jeigu viename sraute yra dvi fazės, jų greičiai yra skirtingi. Dėl to nukrypimai dozavimo procese gali padidėti. Pagal išradimą šią problemą galima išspręsti, šildant arba šaldant sistemą, sudarant temperatūros gradientus tose jos vietose, kuriose reikia išvengti nepageidaujamų kondensacijos arba išgarinimo procesų. 3 pav. pavaizduoto įrenginio atveju skystos darbinės dujos, prieš patekdamos į slėgio reguliatorių 14, atitinkamai pašildomos ir išgarinamos šildomoje spiralėje 11. C02 dujų atveju slėgio sumažinimas iki reguliatoriaus darbinio slėgio, apytikriai 15 barų, pasiekiamas besiplečiant darbinėms dujoms. Besiplečiant dujoms, pažemėj a temperatūra ir iškyla kondensacijos pavojus. Dėl to prieš patenkant joms į dujomatį 15, dujos vėl šildomos šildymo spiralėje 19.
[0028] Paskutini, kartą darbinės dujos įrenginyje išsiplečia, praėjusios reguliuojamą ventili, 16. Šildoma spiralė 13 užtikrina tokias sąlygas, kad šioje įrenginio vietoje nevyktų kondensacija, galinti sukelti darbinių dujų sudėties ir tuo pačiu dozavimo proceso pakitimus. Nuosekliai sujungtos trys spiralės pašildomos pratekan-čiu karštu vandeniu. Pavyzdžiui, kai darbinėse dujose yra C02, vanduo turi būti šildomas iki 50°C. Tokia pašildymo sistema įgalina palaikyti žemesnę temperatūrą likusioje įrenginio dalyje tam, kad darbinės dujos tikrai patektų į garintuvo bloką, būdamos skystojoje fazėje. Šalčiausia pagal išradimą sukurto įrenginio vieta yra įėjime į garintuvą.
[0029] Dujų vamzdis, jungiantis dujų balioną 3 ir garintuvo įėjimą, šaldomas šalia esančiu šaldančiu elementu 21, kuriuo teka šaltas vanduo. Reikiamas temperatūros gradientas tarp garintuvo įėjimo ir dujų baliono pasiekiamas, nukreipus šaldančio vandens srautą kryptimi (rodyklė B) , priešinga darbinių dujų srauto krypčiai. Dujų balione 3 palaikoma temperatūra (C02 dujų atveju - apie 18°C) taip pat priklauso nuo temperatūros garintuve, pagal išradimą, detektuojamos temperatūros detektoriumi 22. Kad būtų išlaikytas reikiamas temperatūrų skirtumas (be kita ko, atsižvelgus į aplinkos temperatūros kitimus), centrinis procesorius reguliuoja temperatūrą dujų balione, derindamas kaitinimo spirale 23 ir šaldymo spirale 24 efektus.
[0030] Nors išradimas aprašytas, pasirėmus pavyzdžiu, kuriame darbines dujas sudaro anglies dioksidas ir dimetilsulfidas, tačiau ta pati įranga, suprantama, taikytina ir kitų darbinių dujų mišiniams, kai tirpiklio dujos yra, pavyzdžiui, propanas, butanas, sieros heksafluoridas, azoto dioksidas ir kitos, o odorantas, pavyzdžiui, tetrahidrotiofenas, metilmerkaptanas, etil-merkaptanas, propilmerkaptanas, butilmerkaptanas, dimetilsulfidas, dietilsulfidas, metiletilsulfidas. Įprasta odoranto koncentracija darbinėse dujose 0,5-10 mol.-%. Darbinės dujos įmaišomos i, vartotojui tiekiamas dujas tokiu santykiu, kad galutinė odoranto koncentracija būtų 1-50 m.d., dar geriau 1-20 m.d.
1.Vartotojams tiekiamų dujų odoravimo, reikalingo tam, kad dujų nutekėjimo i, atmosferą jų naudojimo vietose atveju aplinkiniai žmonės būtų įspėjami apie gresiančius gaisro, sprogimo, nusinuodijimo, uždusimo arba kai kuriuos kitus pavojus, būdas, pagal kurį koncentruotas odorantas, pageidautina sieros organinis junginys, dujų balione ištirpinamas suskystintose tirpiklio dujose, pavyzdžiui anglies diokside, propane ar butane, sudarydamas kartu su jomis tirpalą, darbines dujas, turinčias skystąją ir dujinę fazes, o reikiama odoranto koncentracija vartotojui tiekiamose dujose pasiekiama į jas įmaišant tam skirtą išgarintų prieš sumaišymą darbinių dujų skystosios fazės kiekį, kuris priklauso nuo darbinių dujų srauto, odoranto koncentracijos darbinėse dujose, o taip pat nuo vartotojui tiekiamų dujų srauto, besiskiriantis tuo, kad sumaišymo procese abiejų dujų srautų santykį keičia, atsižvelgiant į odoranto koncentracijos darbinių dujų skystojoje fazėje didėjimą, kurį apsprendžia darbinių dujų kiekių, esančių skystojoje ir dujinėje fazėse, santykio mažėjimas dujų balione.
2. Būdas pagal 1 punktą, besiskiriantis tuo, kad likusių dujų balione darbinių dujų kiekį nustato iš pradinio dujų kiekio dujų balione atimant suvartotų dujų kiekį, kuris apskaičiuojamas pastoviai integruojant iš dujų baliono išeinančių dujų srautą, o dviejų dujų srautų santykis jų sumaišymo procese yra pastoviai tikslinamas, atsižvelgiant į gautus skaičiavimo rezultatus.
3.Būdas pagal 1 arba 2 punktą, besiskiriantis tuo, kad matuoja darbinių dujų temperatūrą dujų balione,ir tuo, kad dviejų srautų santykį tikslina, atsižvelgus į išmatuotos temperatūros pokyčius.4.Būdas pagal bet kuri, iš 1-3 punktų, besiskiriantis tuo, kad sistemoje, ją šildant arba šaldant, sukuria tokius temperatūros gradientus, kurie leidžia išvengti nepageidaujamų kondensacijos arba išgarinimo efektų, galinčių turėti įtakos sumaišymo proceso tikslumui.5.Vartotojui tiekiamų dujų odoravimo, reikalingo tam, kad dujų nutekėjimo j, atmosferą jų naudojimo vietose atveju aplinkiniai žmonės būtų įspėjami apie gresian-čius gaisro, sprogimo, nusinuodijimo, uždusimo arba kai kuriuos kitus pavojus, įrenginys, kuriame odorantas, pageidautina sieros organinis junginys, dujų balione (3) ištirpinamas suskystintose tirpiklio dujose, pavyzdžiui, anglies diokside, propane arba butane, kartu su jomis sudarydamas tirpalą, darbines dujas, turinčias skystąją (6) ir dujinę (7) fazes, ir kuriame reikiamai odoranto koncentracijai vartotojui tiekiamose dujose pasiekti yra priemonės (2), skirtos vartotojui tiekiamų dujų sumaišymui su atitinkamu išgarintų prieš sumaišymą darbinių dujų skystosios fazės kiekiu, o taip pat yra priemonės (16) minėto įmaišomo darbinių dujų kiekio pastoviam nustatymui, pasiremiant duomenimis apie darbinių dujų srautą, odoranto koncentraciją šiose darbinėse dujose ir vartojimui skirtų dujų srautą, besiskiriantis tuo, kad įrenginyje yra priemonės (18), skirtos dujų srautų santykio sumaišymo procese tikslinimui, atsižvelgiant į odoranto koncentracijos darbinių dujų skystojoje fazėje (6) padidėjimą, kurį apsprendžia darbinių dujų, esančių skystojoje ir dujinėje (7) fazėje kiekių santykio mažėjimas dujų balione.6.Įrenginys pagal 5 punktą, besiskiriantis tuo, kad priemones (18), skirtas darbinių dujų, likusių dujų balione, nustatymui sudaro priemonės darbinių dujų srauto, išeinančio iš dujų baliono (3) , pastoviam integravimui ir priemonės taip gauto sunaudoto dujų kiekio atėmimui iš pradinio darbinių dujų kiekio, ir tuo, kad numatytas minėtų priemonių (18) dviejų srautų santykio tikslinimui jų sumaišymo procese valdymas, atsižvelgiant i, minėtų skaičiavimų rezultatus.
4.Būdas pagal bet kuri, iš 1-3 punktų, besiskiriantis tuo, kad sistemoje, ją šildant arba šaldant, sukuria tokius temperatūros gradientus, kurie leidžia išvengti nepageidaujamų kondensacijos arba išgarinimo efektų, galinčių turėti įtakos sumaišymo proceso tikslumui.5.Vartotojui tiekiamų dujų odoravimo, reikalingo tam, kad dujų nutekėjimo j, atmosferą jų naudojimo vietose atveju aplinkiniai žmonės būtų įspėjami apie gresian-čius gaisro, sprogimo, nusinuodijimo, uždusimo arba kai kuriuos kitus pavojus, įrenginys, kuriame odorantas, pageidautina sieros organinis junginys, dujų balione (3) ištirpinamas suskystintose tirpiklio dujose, pavyzdžiui, anglies diokside, propane arba butane, kartu su jomis sudarydamas tirpalą, darbines dujas, turinčias skystąją (6) ir dujinę (7) fazes, ir kuriame reikiamai odoranto koncentracijai vartotojui tiekiamose dujose pasiekti yra priemonės (2), skirtos vartotojui tiekiamų dujų sumaišymui su atitinkamu išgarintų prieš sumaišymą darbinių dujų skystosios fazės kiekiu, o taip pat yra priemonės (16) minėto įmaišomo darbinių dujų kiekio pastoviam nustatymui, pasiremiant duomenimis apie darbinių dujų srautą, odoranto koncentraciją šiose darbinėse dujose ir vartojimui skirtų dujų srautą, besiskiriantis tuo, kad įrenginyje yra priemonės (18), skirtos dujų srautų santykio sumaišymo procese tikslinimui, atsižvelgiant į odoranto koncentracijos darbinių dujų skystojoje fazėje (6) padidėjimą, kurį apsprendžia darbinių dujų, esančių skystojoje ir dujinėje (7) fazėje kiekių santykio mažėjimas dujų balione.6.Įrenginys pagal 5 punktą, besiskiriantis tuo, kad priemones (18), skirtas darbinių dujų, likusių dujų balione, nustatymui sudaro priemonės darbinių dujų srauto, išeinančio iš dujų baliono (3) , pastoviam integravimui ir priemonės taip gauto sunaudoto dujų kiekio atėmimui iš pradinio darbinių dujų kiekio, ir tuo, kad numatytas minėtų priemonių (18) dviejų srautų santykio tikslinimui jų sumaišymo procese valdymas, atsižvelgiant i, minėtų skaičiavimų rezultatus.7.Įrenginys pagal 5 arba 6 punktą, besiskiriantis tuo, kad jame yra temperatūros dujų balione (3) matavimo priemonės (19) ir tuo, kad numatytas anksčiau minėtų priemonių (18) dviejų srautų santykio tikslinimui jų sumaišymo procese valdymas, atsižvelgiant i, išmatuotos temperatūros pokyčius.
8. Įrenginys pagal bet kuri, iš 5-7 punktų, besiskiriantis tuo, kad priemonėmis (23, 24) dujų balione (3) palaikoma iš esmės pastovi temperatūra yra aukštesnė už vamzdžio, jungiančio dujų balioną su garintuvu (10), temperatūrą.
9. Įrenginys pagal bet kuri, iš 5-8 punktų, besiskiriantis tuo, kad skystos fazės (6) šildymo ir išgarinimo priemonėmis (11,12,13) skystos darbinės dujos, tiekiamos jungiamaisiais vamzdžiais iš dujų baliono (3), pašildomos ir išgarinamos prieš dujų reduktorių (14), po jo ir po reguliuojamo ventilio (16) , sujungto jungiamuoju vamzdžiu (2) su vamzdžiu vartojimui skirtų dujų tiekimui (1).
10. Įrenginys pagal bet kuri, iš 5-9 punktų, besiskiriantis tuo, kad centrinio procesoriaus blokas (18), nustatantis darbinių dujų dozavimą, įgalina nustatyti santykinę odoranto koncentraciją darbinių dujų skystojoje fazėje (6), atsižvelgus i, jos priklausomybę nuo sunaudotų darbinių dujų kiekio, esant apibrėžtai temperatūrai.
