[LT] Siūloma užfiksuojanti veržlė, turinti flanšą su sriegiu, pagaminta su išilginiais U tipo grioveliais, sudarančiais apskritiminius lankinius segmentus, apspaustus spiraline išorine spyruokle. Spyruoklė, kuri kaitinant cinkuojama ir pagaminta iš spyruoklinio plieno gali dirbti prie temperatūros žemesnės nei 250°C. Jeigu spyruoklė dirba aukštesnėje nei 250°C temperatūroje, ji pagaminta iš nerūdyjančio plieno, jeigu dirba dar aukštesnėje ji padengiama variu, elektroliziniu būdu.
[EN]
[0001] Šis išradimas priskiriamas užsifiksuojančiai veržlei, turinčiai cilindrini, galą apspaustą spiraline spyruokle.
[0002] Žinoma keletas užsifiksuojančių veržlių tipų, turinčių cilindrini, galą pagamintą su vertikaliais grioveliais, apibrėžiančiais apskritiminius lankelinius segmentus, skirtus tampriam suspaudimui išorinės spiralinės spyruoklės radialinio veikimo dėka.
[0003] Tokia užsifiksuojanti veržlė aprašyta JAV patente Nr.3.417.801. Ši veržlė turi vienoje iš savo skersinių pusių žiedo formos išsikišimų, pagamintą su radia-liniais grioveliais, apibrėžiančiais keleto apskri-timinių lankinių sektorių ribą, suspaustų tampriu žiedų, tokiu būdu jis atlieka radialini, suspaudimą sektoriuj e.
[0004] Veržlė turi eilę trūkumų, pagrinde dėl vertikalių griovelių įtempimo, pagamintų cilindriniame gale arba veržlės flanše, būtent: sunku panaudoti veržlę vėl, ją atsukus, dėlnešvarumų ir pašalinių medžiagų patenkančių griovelius, ją naudojant. Taigi esant būtinybei panaudoti veržlę vėl, būtina atlikti valymo operaciją, valyti suspaustu oru, tirpikliais arba mechaninėmis priemonėmis. - pasipriešinimas išilginiam lenkimui, taigi pasekoje suspaudimas, sienelių įlinkis apribotas spyruokle todėl, kad po atitinkamo išsilenkimo radialinę kryptimi, viršutiniai lankinio segmen-to kraštai kontaktuoja vienas su kitu taip, kad veržlės naudingumas tampa problematišku, naudojant varžtą su "nuolaidžiu sriegiu".
[0005] Anksčiau išdėstyti trūkumai buvo išspręsti įtaise pagal JAV patentą Nr. 4.893.977.
[0006] Nurodytame patente užsifiksuojanti veržlė skiriasi tuo, kad jos flanše padaryta keletas pakankamo pločio V ir U tipo griovelių, kad išvengti aukščiau paminėtų trūkumų, kuriuos apsprendžia griovelių d, varža. Trūkumai, kurių pašalinimas - šio išradimo tikslas, tiesiogiai nesu-rišti su paskutiniuoju patentu, bet susiję su šiuolaikine technologija jeigu jie yra akivaizdžiai neparodyti.
[0007] Taip kaip spiralinė spyruoklė, kurią turi veržlė, turi būti apsaugota nuo oksidacijos, priimtinas sprendimas prisotinti spyruoklę fosforu, pagaminant ją iš spyruoklinio plieno, ir pagal kitą sprendimą spyruoklę pagaminti iš nerūdyjančio plieno (naudojant aukštesnėje nei 250°C).
[0008] 1. Fosfacija neapsaugo nuo oksidacijos; 2. Kai spyruoklė pagaminta iš nerūdyjančio plieno gaunasi kiti trūkumai, tokie kaip: - pernelyg didelė kaina, pateisinama tik dėl tipo veržlių, kurios skiriamos naudojimui prie aukštų temperatūrų (aukštesnių ne 250°C) ;panaudojimas spyruoklės dėl veržlių, pagamintųaukštoms temperatūroms (aukščiau kaip 250°C), taip, kad prie žemesnių temperatūrų siūloma panaudoti įprastas spyruokles (pagamintas iš spyruoklinio plieno) , kurios turi geresni, lankstumą ir sukuria didesni, sukimosi momentą, stabdant; - duotos spyruoklės iš nerūdyjančio pieno sukimosi momentas mažesnis už sukimosi momentą spyruoklės pagamintos iš spyruoklinio plieno.Šio išradimo tikslas sukūrimas veržlės, kuri neturėtų aukščiau paminėtų trūkumų ir turėtų šiuos privalumus: - maža kaina; - pasipriešinimą oksidacijai; - veržlės panaudojimas prie įvairių temperatūrų.
[0009] Reikia atkreipti dėmėsi,, kad šiuolaikinė technologija galima mažiausiai trims išpildymams, prie aukštų temperatūrų, aukščiau kaip 250°C, visada su spyruoklėmis, pagamintomis iš nerūdyjančio plieno: a)plieninė veržlė su mažu anglies kiekiu; b)plieninė veržlė su dideliu anglies kiekiu;
[0010] Anksčiau aprašytuose sprendimuose, ypatingai a) ir b)
[0011] atvejais perdaug didelis susikabinimas su varžtu ar sraigtu po panaudojimo prie aukštos temperatūros (400-500°C).
[0012] Sprendime c) mažesnis fenominalių situacijų skaičius, bet kartais gali susidaryti "nepatogumai". Šiuo atveju "nepatogumas" reiškia, kad stengiantis atsukti veržlę atsukamas sraigtas iš savo lizdo arba dar blogiau, nusipjauna pats varžtas.
[0013] Taigi, jeigu šis "nepatogumas" įvyksta vieną kartą patikrinant arba mašinos (kurioje gali būti įmontuotos 10 ir daugiau veržlių) garantinio aptarnavimo metu, tai sukelia papildomų trukdymų; pirmu atveju sraigto pakeitimas kitu, turinčiu didesni, diametrą, kaip ankstesnis, antru atveju problema daug didesnė, todėl, kad varžtą būtina nuvirinti ir išardyti dalimis, su papildomais įrengimais, atkreipiant dėmesį į tai, kad ši operacija atliekama nelabai patogioje padėtyje, ypatingai jei variklis skiriamas transporto priemonėms.
[0014] Šio išradimo tikslas yra išvengti šių trūkumų, su sąlyga, kad veržlė pagaminta tokiu būdu, kad ją būtų lengva išardyti, kontroliuojant jos išjudinimą, kuris gali sukelti dujų pratekėjimą ir to pasekoje gali užsidegti sandarinimo tarpinės.
[0015] Šio išradimo aukščiau paminėti tikslai ir privalumai išdėstyti taip, kaip jie bus aprašomi, išradimo objektas yra pagerinta užfiksuojanti veržlė, kurią sudaro viršutinis flanšas su sriegiu, pagamintas U formos išilginiais grioveliais, apibrėžiančiais pačiame flanše daugybę apskritiminių lankinių segmentų, suspaustų išorine spiraline spyruokle, ir kurių plotis yra toks, kad neleistų apskritiminių lankinių segmentų tarpusavio kontakto, pasireiškiančio tuo, kad spyruoklė prieš užsukimą padengiama aukštoje temperatūroje cinku (cinkuojama) tam, kad geriau apsaugoti nuo oksidavimosi.
[0016] Kitas šio išradimo požymis rodo tai, kad veržlė oksiduojama elektrolizės būdu, kad išvengti difuzijos tarp veržlės ir varžto.
[0017] Dar vienas šio išradimo požymis rodo spyruoklės, dirbančios temperatūroje, žemesnėje kaip 250°C, pagaminimą iš spyruoklinio pieno, kaitinant cinkuotos. Kitas išradimo požymis yra pagaminimas spiralinės spyruoklės iš nerūdyjančio spyruoklinio plieno, tuo atveju jei ji dirba aukštesnėje nei 250°C temperatūroj e.
[0018] Toliau išradimas aprašomas detaliai su nukreipimais į brėžinius, kur parodytas įgyvendinimo pavyzdys neapri-boj antis išradimą.

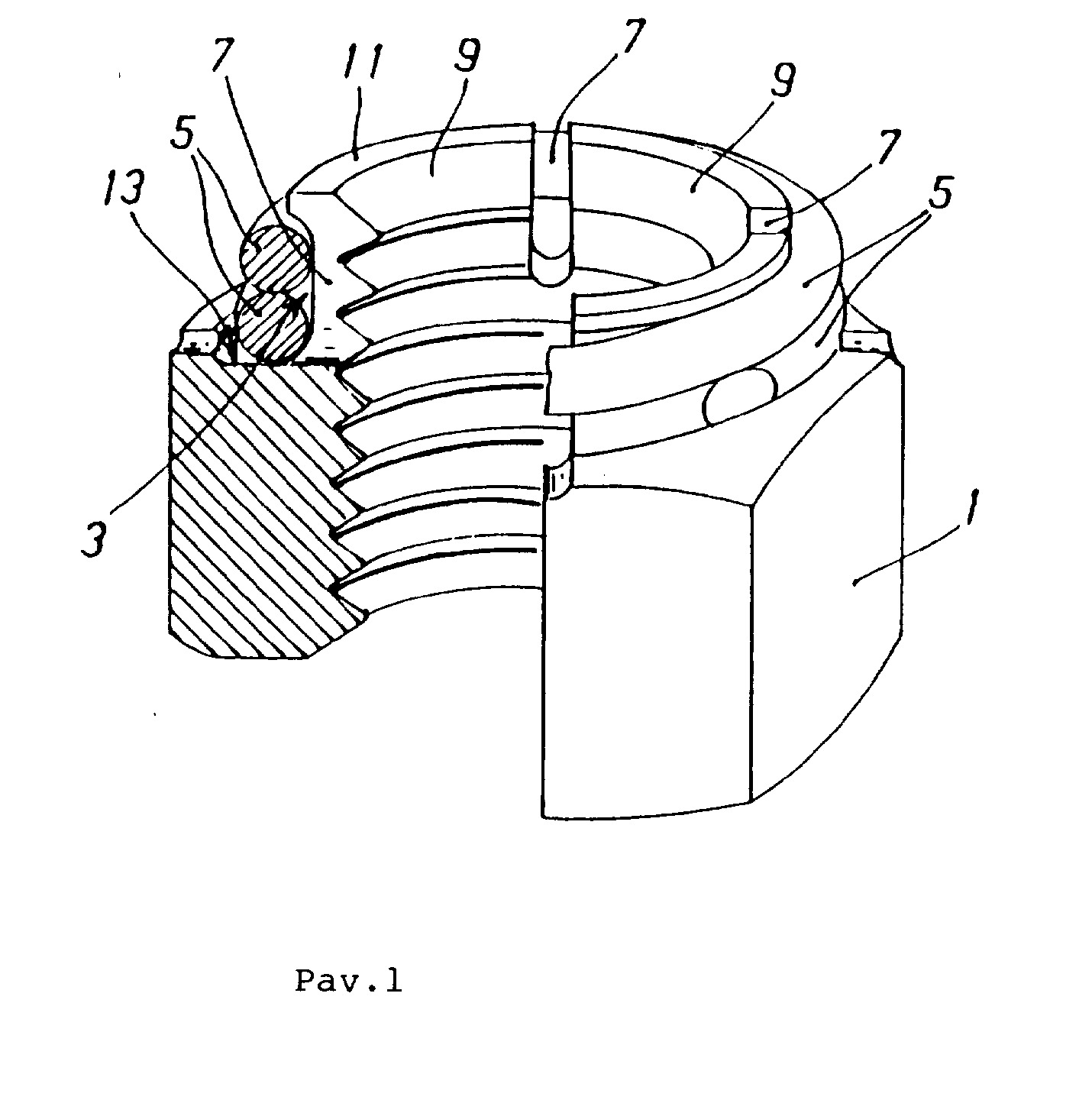

[0019] Brėžinio aksonometrij oj e parodyta užsifiksuojanti veržlė.
[0020] Veržlė pažymėta pozicija 1, ir užsisuka ant strypo su sriegiu, neparodyto veržlės brėžinyje.
[0021] Veržlė pagaminta su flanšu 3, ant kurio užvyniota spiralinė spyruoklė 5, kuri dirba radiališkai spausdama flanšą 3 ir strypą su sriegiu, ant kurio užsisuka veržlė 1, dėka plačių U tipo griovelių 7 pagamintų flanše.
[0022] Parodyti grioveliai 7 sudaro flanše 3 eilę apskriti-minių lankinių segmentų 9, padarytų su maža viršutine išorine briauna. Veržlės 1 išoriniame paviršiuje padaryta išpjova, kur i,dėta spiralinė spyruoklė 5, kuri apgaubia flanšą 3, radiališkai apspaudžia segmentus 9 apie strypą su sriegiu, ant kurio užsukta veržlė 1.
[0023] Taip kaip toks veržlės aprašymas duotas JAV patente Nr.4.893.977 nėra reikalo aprašyti likusius konstruk-cinius veržlės elementus.
1 .Užsifiksuojanti veržlė, turinti viršutini, sriegini, flanšą, pagamintą su U tipo išilginiais grioveliais, sudarančiais flanše apskritiminius lankinius segmentus, suspaustus išorinės spiralinės spyruoklės, turinčios toki, ploti,, kuris neleidžia kontaktuoti nurodytiems segmentams, besiskirianti tuo, kad spyruoklė prieš susukimą pagaminta cinkuota ją kaitinant.
2.Veržlė pagal 1 punktą, besiskirianti tuo, kad norint ją naudoti žemesnėje nei 250°C temperatūroje, spiralinė spyruoklė, cinkuota kaitinant, pagaminta iš spyruoklinio plieno.
3.Veržlė pagal 1 arba 2 punktą, besiskirianti tuo, kad spiralinė spyruoklė pagaminta iš nerūdi-jančio spyruoklinio plieno.
4 .Veržlė pagal 1-3 punktus, besiskirianti tuo, kad turi elektrolitini, padengimą variu, apsaugo j anti, nuo korozijos.
