[LT] Įrenginys, skirtas hermetiniam dviejų sujungiamų vamzdžių tvirtinimui užraktu - su movais(įmovomis) ir plonuoju galu, pastatomu tarp movos(įmovos) pirmojo vamzdžio T1 galo 16 ir antrojo vamzdžio T2 plonojo galo 20.@Šis įrenginys turi uždaromuosius įdėklus 7 su smaigaliais 11, kurie atsiremia į plonąjį galą 20. Įdėklai 7 turi kampinį išlenkimą, garantuojantį jų palinkimą šio įrenginio ašies X-X atžvilgiu.@Tokio vamzdžių sujungimo panaudojimo sritis labai plati, esant dideliems technologiniams leidžiamiems nukrypimams pagal skersmenines reikšmes(Fig.4B).
[EN]
[0001] Šis išradimas priklauso tvirtinimo įrenginiui, skirtam hermetiniam vamzdžių galų sujungimui užraktu koaksia-liai, teleskopiškai sujungtų vamzdžių.
[0002] Šio išradimo objektas yra aukščiau minėtas tvirtinimo įrenginys, kurio elastigame korpuse yra tam tikras įdėklų-fiksatorių skaičius vieno iš sujungiamų vamzdžių galo, atsižvelgiant i, movos (įmovos) kito vamzdžio galą, be to, šis įrenginys pritvirtintas radialiai tarp dviejų sujungiamų vamzdžių galų.
[0003] Šioje konstrukcijoje paminėti įdėklai-fiksatoriai, pagaminti iš tvirtos medžiagos, išsilenkia tam tikru kampu tarp dviejų vamzdžių galų.
[0004] Tokia konstrukcija sustabdo ašini, pasislinkimą vieno iš vamzdžių atžvilgiu antrojo, kas galėtų pabloginti hermetini, sujungimą arba netgi visiškai išardyti jį, veikiant ašinėms jėgoms, atsirandančioms veikiant skystiems produktams vamzdžiuose.
[0005] Siūlomas įrengimas ekonomiškesnis palyginus su brangiai kainuojančia vamzdžių sujungimo sistema nutekamųjų vandenų sistemose, pastatytose ant įgilintų grunte pamatų.
[0006] Iš Prancūzijos patento Nr. 1490680 aprašymo yra žinomas hermetizuojantis tvirtinimo įrenginys, turintis įdėk-lus, o taip pat nagrinėjamo tipo teleskopinį tvirtinimo užraktą. Pagal šį žinomą išradimą kiekvienas įdėklas su fiksuojamu ir mažu nuolydžiu atitinkamai tokio įrenginio ašiai arba reguliuojamu mažame nuolydžio intervale kiaurymės, esančios vamzdžio gale movoje, pagalba, tvirtinamas už žiedinio iškilimo, padaryto ant plonojo vamzdžio galo. Pagal šio žinomo įrenginio būdo įgyvendinimą, kiekvienas įdėklas pagamintas kaip kaištis, įsuktas į veržlę, panardintą įrengime, siekiant reguliuoti minėto kaiščio naudingą ilgį tuo atveju, kada didelio skersmens vamzdžiai sujungiami netiksliai bendraašiai.
[0007] Esant mažam minėtų įdėklų nuolydžiui, reikalaujamo atramos vamzdžio movos gale, naudojant žiedini, kanalą, o taip pat, atsižvelgiant į minėtų įdėklų kampinio nukrypimo mažą intervalą, leistini vamzdžių movos galų skersmenų nukrypimai, esant tokiam jų jungimuisi, yra taip pat maži.
[0008] Išradimo tikslas - garantuoti kiekvieno įdėklo tvirtinimą vamzdžio movos gale, nedarant jame žiedinio griovelio ir neilginant įdėklo efektyviam patikimam tvirtinimui, esant maksimaliems skersmens nukrypimams movos gale.
[0009] Toks tikslas pasiekiamas, naudojant įrenginį, aprašytą šiame išradime.
[0010] Tokiu būdu, šio išradimo objektas yra įrenginys hermetiniam vamzdžių galų tvirtinimui užraktu pagal išradimo apibrėžties punkto 1 esminius požymius.
[0011] Dėka kampinio nukrypimo galimybės įrengimo ašies atžvilgiu, kiekvienas panardintas jame įdėklas gali būti suderintas su skersmens pasikeitimu movos gale, vadinamu leistinu skersmens nukrypimu, t. y. su nevienodu žiediniu tarpu tarp movos galo ir lygaus jungiamų vamzdžių galo, siekiant optimalaus arkinio tvirtinimo. Tokiu būdu, užtenka tiktai optimaliai nustatyti įdėklo ilgį, priklausomai nuo leistino nukrypimo skersmeniui, kad būtų patikimas vamzdžių galų tvirtinimas vienas kito atžvilgiu.
[0012] Be to, šio išradimo objektas yra teleskopinis hermetizuojantis įrenginys sujungiamų vamzdžių galų tvirtinimui užraktu paminėto tvirtinimo įrenginio pagalba, turinčio charakteristikas, aprašytas išradimo apibrėž-tyje, punktuose 8-10.
[0013] Tokiu būdu, minimaliam žiediniam tarpui tarp jungiamų vamzdžių galų garantuoti, paminėtas įdėklas gaminamas mažo ilgio, o tokio didelio žiedinio tarpo aprūpinimui,
[0014] jie turi didelį ilgį. Tai pasiekiama dėka optimalaus įdėklo nuolydžio, pasisukančio apie įsivaizduojamą pirmąją sukimosi ašį atitinkamai movos vamzdžio galui pirmam leistinų nukrypimų rinkiniui, ir aplink antrą įsivaizduojamą ašį - antram leistinų nukrypimų rinkiniui.
[0015] Kitos šio įrenginio charakteristikos ir pranašumai iliustruojami žemiau pateiktame aprašyme ir brėži-niuose, pridedamuose tiktai iliustravimui, ir neapsiri-bojančiuose šio išradimo apimties. Brėžiniuose paro-dyta : 1 pav.: siūlomo įrenginio dalinis vertikalus pjūvis; 2 pav.: šio įrenginio dalinis vaizdas pagal liniją 2-2 1 pav.; 3 pav.: įdėklas vertikalioje projekcijoje padidintu masteliu palyginus su 1 ir 2 pav;

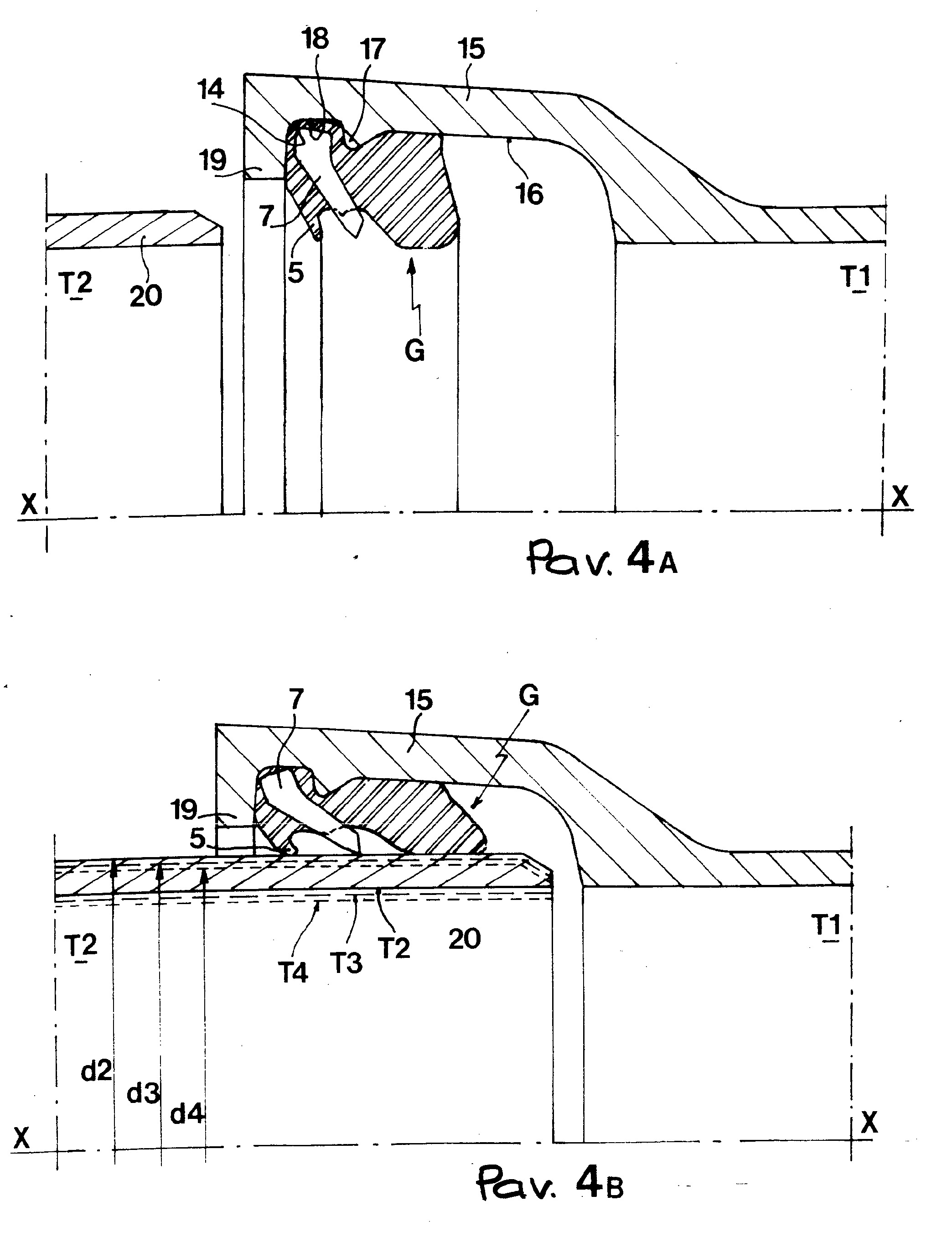

[0016] 4A ir 4B. pav: dviejų jungiamų vamzdžių galų ir paties įrenginio, pagal išradimą, vertikalus pjūvis /sumažintu masteliu palyginus su 1 ir 2 pav./ - atitinkamai iki ir po siūlomo įrenginio panaudoj imo;
[0017] 5, 6 ir 7 pav.: daliniai vertikalūs pjūviai stambiu masteliu, parodantys įvairias įdėklo
[0018] padėtis įvairiems ii ns tarpams tarp vamzdžių galų;
[0019] 8 pav. : stamba r alio epiūra, parodanti
[0020] skirtingas movos g... j , dėklą nuolydžio reakcijas įvairiems žiedini rpams, o taip pat įdėklų lietimosi taškų r os galu įvairių skersmenų grafikus, ir ks - > gento reikšmes kiekvienam įdėklo nuolydžiu

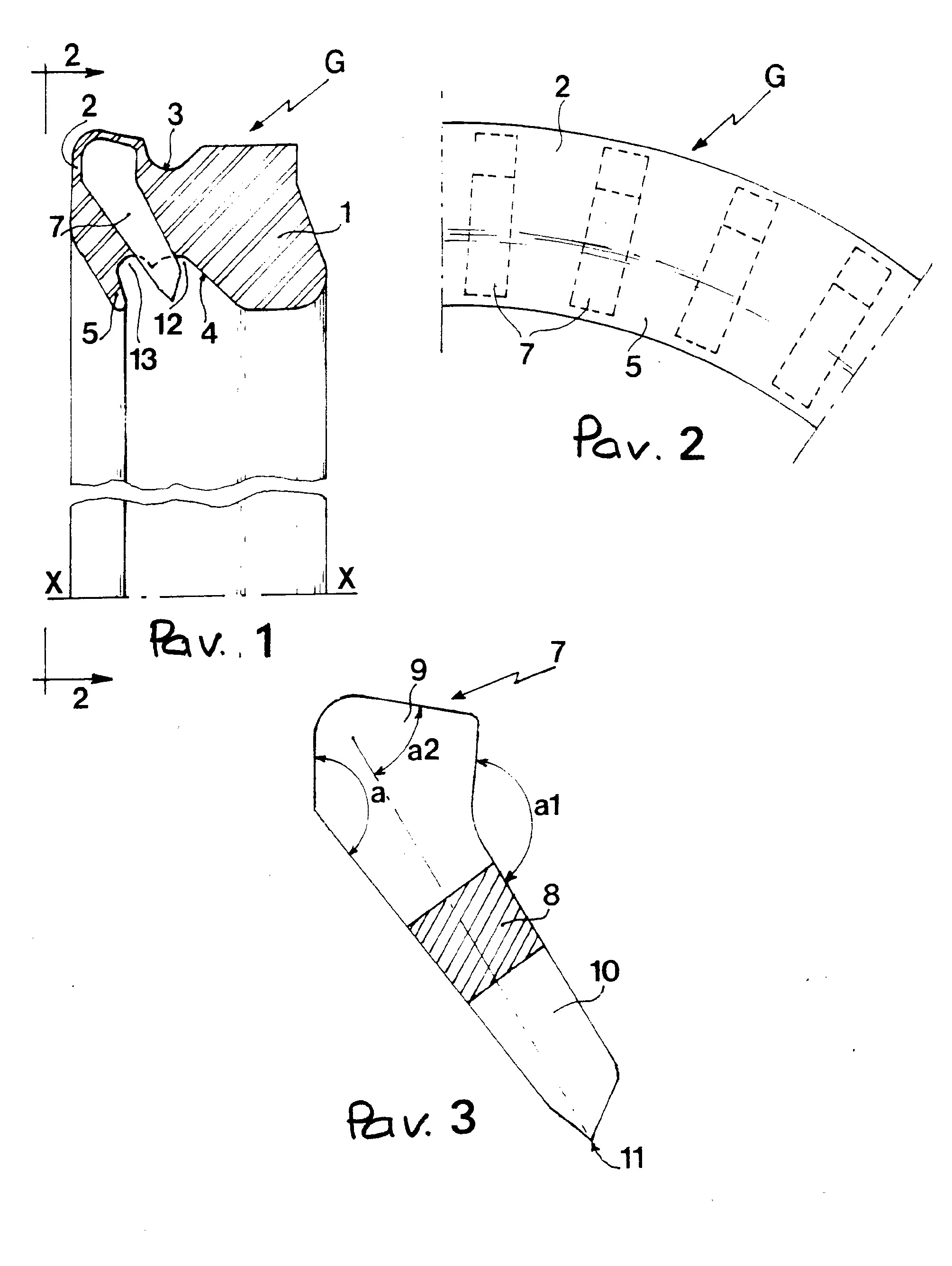

[0021] Išradimo įgyvendinimui p brėž. 1, šis įrenginys pavaizduotas pjūvyje paga „ niją X- X. Jo vertikaliame pjūvyje yra masyvus žied elementas 1 iš elastome-rinės medžiagos ir ele merinė žiedinė atrama 2. Elementai 1 ir 2 atsk: i išoriniu grioveliu 3 ir vidiniu žiediniu griovei 4. Griovelis 4 atskirtas nuo elemento 2 pusės vidine edo briauna 5, įsidėsčiusia kampu į ašį X- X. Mažų išmatavimų lanksti briauna 5 nueina link ašies X- X i elemento 1 vidinio skersmens minimalaus dydžio.
[0022] Įrenginys pagal ši iš imą turi tam tikrą skaičių įdėklų 7 iš teks. - Ii arba labai tvirtos lietos medžiagos, pavyzd? :i, metalo lydinio arba kerami-kos. Įdėklai 7 iė: i lygiai pagal išorinį šio įrenginio apskritimą. ikvieną iš jų sudaro stačia-kampio skersinio pj o elementas 8 su išlenkto profilio didele bevei ačiakampio pjūvio galvute 9 ir pailgintas elementas sudarantis du bukus atlenkimo kampus " a" ir " ai" ivutės 9 atžvilgiu. Kiekviena galvutė 9 ir žyir kiekvieno elemento 10 dalis pritvirtinti žisdir ne griovelyje 3 ir padengti elastinga medžiaga e \, :amos 2. Smaigalys 11 ir elemento 10 dalis pasiduoda ašies X- X pusę vidinio žiedinio griovelio 4 atžvilg: Griovelis 4 turi nuožulų flanšą, prisiglaudusi, prie elemento 1, ir nuožulų flanšą, sudarytą briaunos 5. Tarp įdėklo 7 ir kiekvieno iš šių flanšų yra du tarpai 12 ir 13.
[0023] Pateiktas įrenginys su įdėklais skirtas pastatyti tarp sujungiamų galų vamzdžių T1 ir T2, pavyzdžiui, iš ketaus su rutuliniu grafitu. Vienas iš sujungiamų vamzdžių T1 su sujungimo mova 15 /4 pav./ turi paeiliui ašine kryptimi nuo pagrindo į movos įėjimą 15 cilindrinę kamerą 16 kito vamzdžio T2 galui pakreipti, žiedinę atramą 17, išsikišusią virš kameros 16, žiedinę kamerą 18 atramai 2, o taip pat žiedinės formos įėjimo bortelį 19, apribojantį kamerą 18, su žymiai mažesniu vidiniu skersmeniu negu atramos 17 skersmuo. Bortelis 19 su kamera 18 sujungtas užapvalintu paviršiumi 14.
[0024] Antras vamzdis T2 su cilindriniu plonuoju galu 20 pagamintas su leistinais skersmens nukrypimais, atitin-kančiais maksimaliam išoriniam skersmeniui d2, vidutiniam išoriniam skersmeniui d3 ir minimaliam išoriniam skersmeniui d4. Vamzdžiai, kurių skersmenys d3 ir d4, pažymėti 4B pav. T3 ir T4.
[0025] Montuojant vamzdžiai T1 ir T2 4A pav. sutapatinti ir išdėstyti ant bendros ašies X-X (4A pav.)
[0026] Įrenginys, pagal šį išradimą, įstatomas į vamzdžio T1 įmovos galą, be to, elementas 1 įstatomas į kamerą 16, o atrama 2 patalpinama žiedinėje kameroje 18; ašis X sutampa su vamzdžių T1 ir T2 ašimi.
[0027] Po to, plonasis vamzdžio galas įvedamas per įrenginį, pagal šį išradimą, iš pradžių atlenkiant briauną 5, kuri priglunda su tam tikru spaudimu prie plonojo galo 20 išorinio paviršiaus. Kai tik pastarasis perkerta įdėklo 7 kraštą, jos pasislenka į žiedinį tarpą 12 link elemento 1. Plonojo galo 1 įvedimas tęsiasi iki tol, kol jo išorinis kraštas atsiremia į kameros 16 pagrindą. Po to, galas 20 atitraukiamas aksialiai atgal tokiu būdu, kad įdėklai 7 pasiduotų atgal. Įdėklai pakeičia savo palinkimą i, ašį X-X dėl atbulinio kampinio pasislinkimo ir nedidelės amplitudės į tarpą 13 prie žiedinės briaunos 5. Nuo šio grįžtamojo momento įdėklų 7 smaigaliai 11 sukimba su išoriniu plonojo galo 20 paviršiumi ir gerokai trukdo jo tolimesniam judėjimui ašine kryptimi. Blokuojantis teleskopinis vamzdžių T1 ir T2 tvirtinimas tuo ir užsibaigia.
[0028] Žemiau aprašomas siūlomo įrengimo veikimas, priklausomai nuo vamzdžių skersmenų leistinų nukrypimų.
[0029] Priklausomai nuo kampinių atsilenkimų, sujungiant vamzdžius T1 ir T2, kiekvienas įdėklas 7 įgauna atramą ir įvairius palinkimus, priklausomai nuo skersmenų d2, d3 ir d4.
[0030] Esant minimaliam skersmeniui d4, kai yra maksimalus žiedinis tarpas j 4 tarp galo 20 ir įmovos galo kameros 18, smaigalys 11 liečiasi su galu 20 tam tikrame taške K, o galvutė 9 remiasi į kamerą 18 tiktai viename taške C. Tada įdėklo 7 palinkimo mediana, skirta įdėklo 7 ir plonojo galo 20 sąveikos atstojomosios jėgos F palaikymui praeina per įsivaizduojamą sukimosi ašį R2. Šiuo atveju, įdėklai 7 turi didžiausią palinkimą į ašį X-X, ir vamzdžių galų fiksacija dar gera.
[0031] Maksimalaus skersmens d2 atveju, kai yra minimalus žiedinis tarpas j 2 tarp galo 20 ir kameros 18, smaigalys 11 susiliečia su galu 20 tam tikrame sukibimo taške D, be to, galvutė 9 atsiremia į kamerą 18 dviejuose taškuose A ir B.
[0032] Statmenų susikirtimų taškuose A ir B pažymima tam tikra ašis Rl, labiau nutolusi nuo paviršiaus 19 negu ašis R2, ir tiesės atkarpa, kuri susijungia ją su tašku D,
[0033] yra atrama jėgos atstojamajai F. Būtent, šiuo atveju, įdėklas turi mažiausią palinkimą į ašį X-X, ir tuo garantuojamas patikimas plonojo vamzdžio galo fiksavimas .
[0034] Tarp šių dviejų ekstremalių variantų galimas charak-teringas vidutinis skersmuo d3, garantuojantis vidutinį žiedinį tarpą j3 tarp galo 20 ir kameros 18; be to, smaigalys 11 susiliečia su galu 20 tam tikrame taške H,
[0035] o galvutė 9 atsiremia iš karto į užapvalintą paviršių
[0036] 14, pailgindama įeinantį bortelį 19, ir į kamerą. Šiuo atveju, įdėklo 7 palinkimas turi vidurinę reikšmę tarp dviejų reikšmių anksčiau išnagrinėtuose atvejuose.
[0037] Kaip matyti iš 5 ir 6 pav., šis pereinantis taškas išreikštas dydžiu " a2" kampo tarp linijos, jungiančios ašį Rl ir smaigalio galą 11, ir galvutės 9 paviršiaus nuo kameros 18 pusės.
[0038] Pagal šiuos tris atvejus galima spręsti, kad garantuojant optimalų vamzdžių galų sujungimo blokavimą, reakcijos "x" kampo, lygaus kampui tarp atstojamosios jėgos F ir statmens į galo 20 sudaromąją taške D, H arba K,, dydis turi turėti atitinkamas ribas kaip funkcija blokavimo būtinos jėgos, vamzdžių T1 ir T2 medžiagos ir šių vamzdžių paviršiaus stovio.
[0039] Garantuojant vamzdžio T2 plonojo galo 20 blokavimą vamzdžio T1 movinio galo 15 atžvilgiu būtina, kad įdėklas 7, remdamasis galvute 9 į kamerą 18, veiktų į galą 20 atstojamąja jėga F. Jėga F nukreipta pagal tiesės atkarpą, susijungiančią sukibimo smaigalio 11 su plonuoju galu 20 tašką su įsivaizduojamo sukimosi ašimi Rl ir R2.
[0040] Reakcijos jėga F sudaro kampą "x" su statmeniu į galo 20 sudaromąją taške D, H arba K.
[0041] Padidinto kampo " x" atveju sudedamoji lygiagreti jėgos F ašiai X-X vyrauja sudaromosios, statmenos i ašį X-X, atžvilgiu; teoriškai tai padidina vamzdžių galų blokavimo patikimumą. Tačiau bet kuriuo atveju, užtikrinant efektyvų smaigalio 11 užkabinimą su išoriniu plonojo galo 20 paviršiumi, būtina, kad reakcijos jėgos F kampas "x" neviršytų nustatytos maksimalios ribos, virš kurios įdėklas 7 nesikabina už galo 20 išorinio paviršiaus, o tiktai slysta juo.
[0042] Ir atvirkščiai, esant mažai kampo " x" reikšmei, horizontali jėgos F sudedamoji pasidaro labai maža, palyginus su sudedamąj a,statmeną plonojo galo ašiai; tiksliau, jeigu šiuo atveju smaigalys 11 efektyviai sukimba su galo 20 paviršiumi, tai jėga F negali žymiai pasipriešinti vamzdžio T2 slėgiui T1 atžvilgiu pagal ašį X-X ir todėl nesudaro pasipriešinimo atbuliniam judėj imui. 8 pav. raidėmis M ir L parodyti kiti smaigalio 11 lietimosi taškai su išoriniu galo 20 paviršiumi, esant skersmenims, atitinkamai didesniems d3 ir mažesniems d4. Teoriškai ašys R1 (tuo atveju, kai galvutė 9 turi dvi atramas A ir B i, kamerą 18) ir R2 (tik vienos atramos C atveju) yra zonos, kuriose išsidėstę įdėklų 7 sukimosi centrai kampinio atsilenkimo metu, paslenkant blokuojamą galą 20. Pasisukimo spinduliai, jungiantys R1 ir R2 su įvairiais smaigalio 11 lietimosi su galu 20 taškais, D, H, K, M ir L, yra skirti jėgos F atramai į įdėklą 7.
[0043] Kreivė "z" sujungia visus smaigalio 11 lietimosi taškus D, H, K, M ir L su išoriniu galo 20 paviršiumi, kurio skersmuo keičiasi atitinkamai nuo technologinių nukrypimų.
[0044] Kreivė "y" parodo kampo "x" tangento pasikeitimą /tgx/, atitinkamai nuo vamzdžio galo 20 skersmenų tolerancijos, t. y. nuo žiedinio tarpo dydžio j2, j3 ir j4. Ši kreivė parodo du staigius krypties pasikeitimus sl ir s2, išsidėsčiusiuose netoli skersmens d3. Būtina pažymėti, kad tgx nereikia prilyginti trinties koeficientui.
[0045] Tokiu būdu, kai tiktai žiedinis tarpas sumažėja, t. y. padidėjus galo 20 skersmeniui, tgx ir, vadinasi, reikšmė " x" išauga iki taško S2. Tai teisinga skersmens dydžiams, praeinantiems per tašką Sl, ir skersmeniui d2, atitinkančiam minimalų tarpą j2. Vienok, tarp taškų S2 ir Sl sumažėja tgx reikšmė. Tai atitinka tam tikrą tarpinę fazę, kurioje įdėklas 7 jau nebeturi vieninte-lio lietimosi su išoriniu vamzdžio plonojo galo paviršiumi taško C, bet dar neturi atramos taško A į įeinantį bortelį 19 ir atramos taško B į kamerą 18. Šioje tarpinėje fazėje įdėklas 1, jau turėdamas atramos tašką B į kamerą 18, dar turi atramos tašką A į užapvalintą paviršių 14. Šiuo atveju statmuo susilietimo taške A nelygiagretus statmenims į įėjimo bortelį 19; tuo pasislenka ašies padėtis ir, vadinasi, reakcijos jėgos kampas " x" . Šis atvejis parodomas 6 pav. 8 pav. plonojo vamzdžio galo 20 sudaromoji sužymėta tgx reikšmėmis intervale nuo 0,4 iki 1. Kiekvieno kreivės "y" taško projekcija į tokią sudaromąją duoda tgx reikšmę, iš kurios galima išsivesti "x" reikšmę tokiam galo 20 skersmeniui, praeinančiam per atitinkamą kreivės "y" tašką.
[0046] Pavyzdžiui, taškams D, M ir K kreivė "y" turi tgx reikšmes, atitinkamai didesnes l/prie x=460/, reikšmes tarp 0,7 ir 0,8 /prie x=370/ ir tarp 0,5 ir 0,6 /prie x=29°/.
[0047] Palyginimui, punktyrine linija parodyti sukimosi spinduliai žinomo tipo įdėklo pagal anksčiau minėtą Prancūzijos patentą Nr. 1490680 ir minėto įdėklo taškai N, Q ir H ant plonųjų vamzdžio įvairaus skersmens galų.
[0048] Ant sukimosi spindulių, praeinančių per vienintelę ašį R2, kadangi yra tiktai vienas lietimosi taškas tarp įdėklo ir įmovos, pažymėtos reakcijos jėgos, veikian-čios plonuoju galu į įdėklą.
[0049] Kreivė zl sujungia taškus N, Q ir H. Punktyrinė kreivė yl taip pat turi šio sprendimo tgx reikšmes. Galima taip pat matyti, kad kampinis įdėklo palinkimas pagal Prancūzijos patentą Nr. 1490680 ribotas palyginus su įdėklu 7 pagal pateiktą išradimą, lygiai taip pat ir skersmenų nukrypimai, mažiau priimtini jau žinomo įdėklo atveju, palyginus su išradimu pagal šią paraišką. Šis pagerinimas apibrėžtas ašies R2 perėjimu prie ašies R1 netoli skersmens d3. Šį pagerinimą, palyginus su pasiektu techniniu lygiu, galima apibendrinti, esant kameros 18 lietimosi taškui B su sujungimo mova; tai suteikia galimybę blokuoti įdėklą 7 ant plonojo vamzdžio galo ir tuo pačiu palengvinti sukibimą, nepaisant, kad mažas skersmuo, mažas tarpas ir todėl mažas įdėklo 7 palinkimas į ašį X-X.
[0050] Įdėklai 7 padidina siūlomo įrenginio pasipriešinimą slydimui ir trukdo jam nuslysti į išorinę movos 15 dalį tais atvejais, jeigu skystis sujugtais vamzdžiais teka dideliu slėgiu. Įdėklai 7 pagerina atraminio guolio 2 sukibimą kameroje 18. Dėka kampo al įdėklo 7 galvutės 9
[0051] paviršius praktiškai statmenas ašiai X-X ir lygiagretus šiam paviršiui movos atramos 17 lygyje.
[0052] Esant nuolydžiui pagal a ši, X-X laisvoje padėtyje /l ir 4A pav./, lankstaus nuolydžio arba kampinio pasislinkimo dėka, dėl nesusispaudusio elemento 1 elastingos masės; o taip pat dėka lanksčios briaunos 5 įdėklai 7 sukelia silpną pasipriešinimą plonojo galo įėjimui, palengvina jo ašinį įvedimą į vamzdžio T1 movą 15 /4A pav./, o taip pat jo lengvą atsitraukimą pagal ašį iki blokavimo sistemos optimalaus palinkimo kampo.
[0053] Įdėklų 7 smaigalių 11 sukibimo zona ant galo 20 briaunos 5 pagalba apsaugota nuo išorinės skystos terpės poveikio /4B pav./, kuri pilnai uždaro įėjimą į movą 15.
[0054] Ryšium su įdėklo 7 atraminio susilietimo į kamerą 18 pasikeitimu /5-7 pav./, t. y. dėka galimybės pereiti nuo taško C prie dviejų taškų A ir B, o taip pat dėka šituo sąlygotu ašių R1 ir R2 pasikeitimu, priklausomai nuo plonojo vamzdžio galo T2 išorinio skersmens d2, d3 ir d4, reakcijos kampas " x" pasikeičia iki tam tikro optimalaus dydžio, kuo pasiekiamas efektyvus galo 20 tvirtinimas, esant dideliam skersmenų tolerancijos intervalui tarp d2 ir d4.
[0055] Keičiantis galvutės 9 atramai į kamerą 18 /5-7 pav./ ir šito įtakoje teoriškai keičiantis ašims R1 ir R2, įdėklas 7, esant mažiems žiediniams tarpams /j2/, dirba kaip mažo ilgio ir su dideliu palinkimu įdėklas; taip gaunamas silpnas smaigalio 11 sukibimas, tada, kai esant dideliems žiediniams tarpams /j 4/, įdėklas 7 dirba kaip didelio ilgio ir mažo palinkimo įdėklas; tuo pasiekiamas efektyvus vamzdžių sujungimo fiksavimas. Pagaliau, žymiai padidėja skersmenų leistini nukrypimai ir todėl visas vamzdžio T2 skersmenų intervalas /d2, d3, d4 / taip pat padidėja.
[0056] Esant reikalui toliau padidinti ši, sujungiamų vamzdžių skersmenų intervalą, t. y. jų skersmenų leistinus nukrypimus, vietoje vienos vienintelės įdėklų 7 serijos naudojama antra tokių įdėklų serija skirtingų ilgiu negu įdėklo 7 ilgis, ir pakeičiamais vietoje šių.
1.Tvirtinimo įrenginys hermetiniam vamzdžių galų aksialiniam sujungimui - pirmo vamzdžio T1 movos /įmovos/ galo 15 ir antro vamzdžio T2 plonojo galo 20, turintis masyvų elementą 1 ir žiedinę atramą 2 iš elastingos medžiagos, tam tikrą skaičių įdėklų fiksatorių 7 iš aukšto atsparumo medžiagos, įstatytų lygiais tarpais apskritimu minėtoje žiedinėje atramoje 2 pagal tam tikro kūgio sudaromąsias, kurio ašis sutampa su šio įrenginio ašimi X - X tokiu būdu, kad■ kiekvienas įdėklas 7 nukreiptas iš šio įrenginio link jo ašies X-X, besiskiriantis tuo, kad kiekvienas iš minimų įdėklų 7 turi smaigalį . 11 sukibimui su antrojo vamzdžio T2 plonuoju galu 20, pagamintas taip, kad galėtų atsilenkti kampu, atsire-miant į atramą 2 vamzdžių sujungimo ir plonojo galo 20 fiksavimo momentu, * esant vamzdžių skersmenų plačiam leistinų nukrypimų intervalui (skersmenims d2, d3, d4 ).
2.Įrenginys pagal 1 punktą, besiskiriantis tuo, kad kiekvienas įdėklas 7 turi elementą su stačiakampiu skersiniu pjūviu 8 ir turi išlenktą profilį.
3. Įrenginys pagal 1 punktą, besiskiriantis tuo, kad kiekvienas įdėklas 7 turi didelę galvutę 9, įstatytą žiediniame įrenginio kanale 2, prailgintą elementą 10, perkertantį atramą 2 kampu šio įrenginio ašies X - X atžvilgiu ir sudarantį buką palinkimo kampą (a, al) su galvute 9, o taip pat smaigalį 11, išlendantį iš įrenginio link jo ašies X - X.
4.Įrenginys pagal 1 punktą, besiskiriantis tuo, kad kiekvieno įdėklo 7 smaigalys arba galvutė 9 žiedinėje atramoje 2 pilnai padengti elastinga medžiaga.5.Įrenginys pagal 1 punktą, besiskiriantis tuo, kad jis turi minėtos žiedinės atramos 2 tęsinį radialine kryptimi šios atramos atžvilgiu, palinkusią briauną 5, sutampančią su šio įrenginio ašimi X - X, mažiausiai iki minėto masyvaus elemento 1 minimalaus vidinio skersmens ir sudarančią su šiuo elementu vidini, žiedinį kanalą 4, kurio atžvilgiu iškišti į ašies X - X pusę smaigalys 11 ir jo elemento 10 dalis.6.Įrenginys pagal 5 punktą, besiskiriantis tuo, kad nuolaidi žiedinė briauna 5 ir kiekvienas įdėklas 7 turi beveik vieną ir tą patį palinkimą į šio įrenginio ašį X - X.7.Įrenginys pagal 5 punktą, besiskiriantis tuo, kad vidinis žiedinis kanalas 4 turi įžulnų flanšą, kurie liečiasi su elementu 1, ir įžulnų flanšą, susidarantį žiedine briauna 5, o taip pat žiediniu tarpu 12, tarp įdėklų 7 ir kiekvienu iš pirmų flanšų sudaryti žiediniai tarpai 12, o tarp įdėklo ir kiekvieno iš antrų flanšų yra žiediniai tarpai 13.8.Hermetinis teleskopinis abiejų suduriamų vamzdžių su fiksuojančiu užraktu tarp dviejų vamzdžių T1 ir T2, sujungimas, kuriame pirmasis vamzdis T1 su moviniu galu 15 sujungtas movoje 15 su antruoju vamzdžiu T2, turinčiu plonąjį galą 20 tokiu būdu, kad įvyksta įrenginio pagal 1 punktą suspaudimas radialine kryptimi masyvaus elemento 1 suspaudimas radialine kryptimi tarp pirmojo vamzdžio T1 kameros 16 ir antrojo vamzdžio T2 plonojo galo 20, be to, žiedinė atrama 2 atremta į žiedinę kamerą 18 prie įėjimo į movos galą 15, o kiekvienas įdėklas 7 atremtas į žiedinį kanalą 18 galvute 9 ir smaigaliu 11 į plonąjį galą 20, besiskiriantis tuo, kad kiekvienas įdėklas 7 patalpintas nuožulnioje padėtyje atžvilgiu šio įrenginio ir dviejų sujungiamų vamzdžių ašies X - X su palinkimu, priklausančiu nuo leistinų plonojo galo 20 skersmenų nukrypimų (skersmenys d3, d4),taip pat nuo žiedinio tarpo (j2, j3, j4) tarp plonojo galo 20 ir movos 15 žiedinės įėjimo kameros 18.
5.Įrenginys pagal 1 punktą, besiskiriantis tuo, kad jis turi minėtos žiedinės atramos 2 tęsinį radialine kryptimi šios atramos atžvilgiu, palinkusią briauną 5, sutampančią su šio įrenginio ašimi X - X, mažiausiai iki minėto masyvaus elemento 1 minimalaus vidinio skersmens ir sudarančią su šiuo elementu vidini, žiedinį kanalą 4, kurio atžvilgiu iškišti į ašies X - X pusę smaigalys 11 ir jo elemento 10 dalis.6.Įrenginys pagal 5 punktą, besiskiriantis tuo, kad nuolaidi žiedinė briauna 5 ir kiekvienas įdėklas 7 turi beveik vieną ir tą patį palinkimą į šio įrenginio ašį X - X.7.Įrenginys pagal 5 punktą, besiskiriantis tuo, kad vidinis žiedinis kanalas 4 turi įžulnų flanšą, kurie liečiasi su elementu 1, ir įžulnų flanšą, susidarantį žiedine briauna 5, o taip pat žiediniu tarpu 12, tarp įdėklų 7 ir kiekvienu iš pirmų flanšų sudaryti žiediniai tarpai 12, o tarp įdėklo ir kiekvieno iš antrų flanšų yra žiediniai tarpai 13.8.Hermetinis teleskopinis abiejų suduriamų vamzdžių su fiksuojančiu užraktu tarp dviejų vamzdžių T1 ir T2, sujungimas, kuriame pirmasis vamzdis T1 su moviniu galu 15 sujungtas movoje 15 su antruoju vamzdžiu T2, turinčiu plonąjį galą 20 tokiu būdu, kad įvyksta įrenginio pagal 1 punktą suspaudimas radialine kryptimi masyvaus elemento 1 suspaudimas radialine kryptimi tarp pirmojo vamzdžio T1 kameros 16 ir antrojo vamzdžio T2 plonojo galo 20, be to, žiedinė atrama 2 atremta į žiedinę kamerą 18 prie įėjimo į movos galą 15, o kiekvienas įdėklas 7 atremtas į žiedinį kanalą 18 galvute 9 ir smaigaliu 11 į plonąjį galą 20, besiskiriantis tuo, kad kiekvienas įdėklas 7 patalpintas nuožulnioje padėtyje atžvilgiu šio įrenginio ir dviejų sujungiamų vamzdžių ašies X - X su palinkimu, priklausančiu nuo leistinų plonojo galo 20 skersmenų nukrypimų (skersmenys d3, d4),taip pat nuo žiedinio tarpo (j2, j3, j4) tarp plonojo galo 20 ir movos 15 žiedinės įėjimo kameros 18.9. Su jungimas pagal 8 punktą, besiskiriantis tuo, kad kiekvienas įdėklas 7 galvute 9 atremtas i, įėjimo movą 18 mažiausiai viename taške (A, B, C, E) ir smaigaliu 11 sukabintas su plonuoju galu 20, esant bet kokiam šio galo leistinam skersmens nukrypimui ir•pagamintas su galimybe pasislinkti prie optimalaus palinkimo įrenginio pagal 1 punktą ašies X - X atžvilgiu, ir abiejų sujungiamų vamzdžių, pasukant aplink vieną iš įsivaizduojamų ašių (Rl, R2).
•pagamintas su galimybe pasislinkti prie optimalaus palinkimo įrenginio pagal 1 punktą ašies X - X atžvilgiu, ir abiejų sujungiamų vamzdžių, pasukant aplink vieną iš įsivaizduojamų ašių (Rl, R2).10.Sujungimas pagal 9 punktą, besiskiriantis tuo, kad kiekvienas įdėklas 7 galvute 9 atremtas dviejuose įėjimo movos 18 taškuose (A, B) ir tuo pačiu smaigaliu 11 sukabintas su vamzdžio T2 plonuoju galu 20.
