[LT] Išradimas susijęs su buitinės elektros energijos tiekimu.@Siūloma nauja elektros generatoriaus jungimo schema ir jo paleidimo būdas leidžia panaudoti mažo galingumo elektros variklį, tokiu būdu sutaupant brangų kurą ir tepalus ir, tuo pačiu, apsaugant aplinką nuo teršalų.@Siūloma elektros generatoriaus jungimo schema apima kintamosios srovės variklio panaudojimą kaip žadinimo variklio, jo sujungimą per reduktorių su elektros generatoriumi. Be to, prie generatoriaus gali būti prijungtas antras kintamosios srovės variklis, kuris per antrą reduktorių sujungtas su antruoju elektros generatoriumi,kurio viena maitinimo linija per kirtiklį sujungta su pirmuoju kintamosios srovės varikliu. Generatoriaus paleidimui galima panaudoti papildomą energijos šaltinį, prijungiant jį arba prie kintamosios srovės variklio, arba prie reduktoriaus, arba prie paties elektros generatoriaus tiesiogiai.
[EN] The invention relates to supplying an electric energy. A new connection of an electric generator and a method of its starting up allow to use a low power electric motor, thus economizing an expensive fuel and oil and at the same protecting surroundings against a waste. The connection of the electric generator includes the use of an a.c. motor as an exciting motor and its connection to the electric generator through a gear box. The second a.c. motor which is connected to the second electric generator through the second gear box may be connected to the generator. A feed line of the second generator is connected to the first a.c. motor through a knife-switch. For starting up of the generator an additional source of energy may be used by connecting it to the a.c. motor or to the gear box or directly to the electric generator.
[0001] Žinomos elektros generatorių jungimo schemos (Politechninis žodynas (rusų kalba) M., 1989 m., 152 pusi.),kuriose generatoriaus paleidimui naudojamas dizelinis variklis.
[0002] Elektros generatoriaus paleidimui naudojamas dizelinis variklis degina brangų kurą, tepalus, teršia aplinką.
[0003] Siūloma nauja elektros generatoriaus jungimo schema ir jo paleidimo būdas leidžia panaudoti mažo galingumo elektros variklį, tokiu būdu sutaupant brangų kurą ir tepalus ir, tuo pačiu, apsaugant aplinką nuo teršalų.
[0004] Siūloma elektros generatoriaus jungimo schema apima kintamosios srovės variklio panaudojimą kaip žadinimo variklio, jo sujungimą per reduktorių su elektros generatoriumi. Be to, prie generatoriaus gali būti prijungtas antras kintamosios srovės variklis, kuris per antrą reduktorių sujungtas su antruoju elektros generatoriumi, kurio viena maitinimo linija per kirtiklj sujungta su pirmuoju kintamosios srovės varikliu.
[0005] Elektros generatoriaus paleidimo metu pirmąjį kintamosios srovės variklį išjungia iš elektros tinklo ir sujungia antrąjį elektros generatorių su pirmuoju kintamosios srovės varikliu. Be to, generatoriaus paleidimui galima panaudoti papildomą energijos šaltinį, prijungiant jį arba prie kintamosios srovės variklio, arba prie reduktoriaus, arba prie paties elektros generatoriaus tiesiogiai.

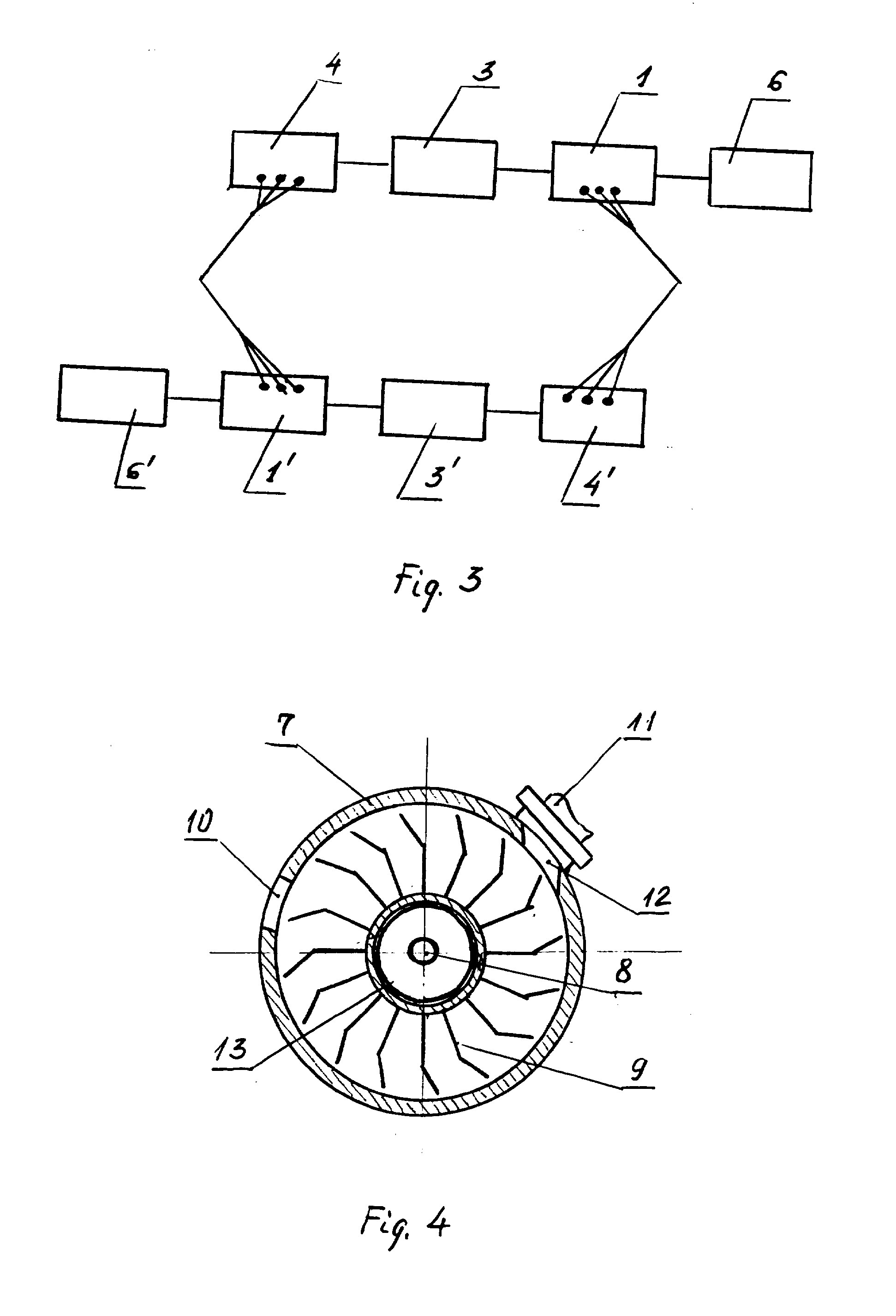

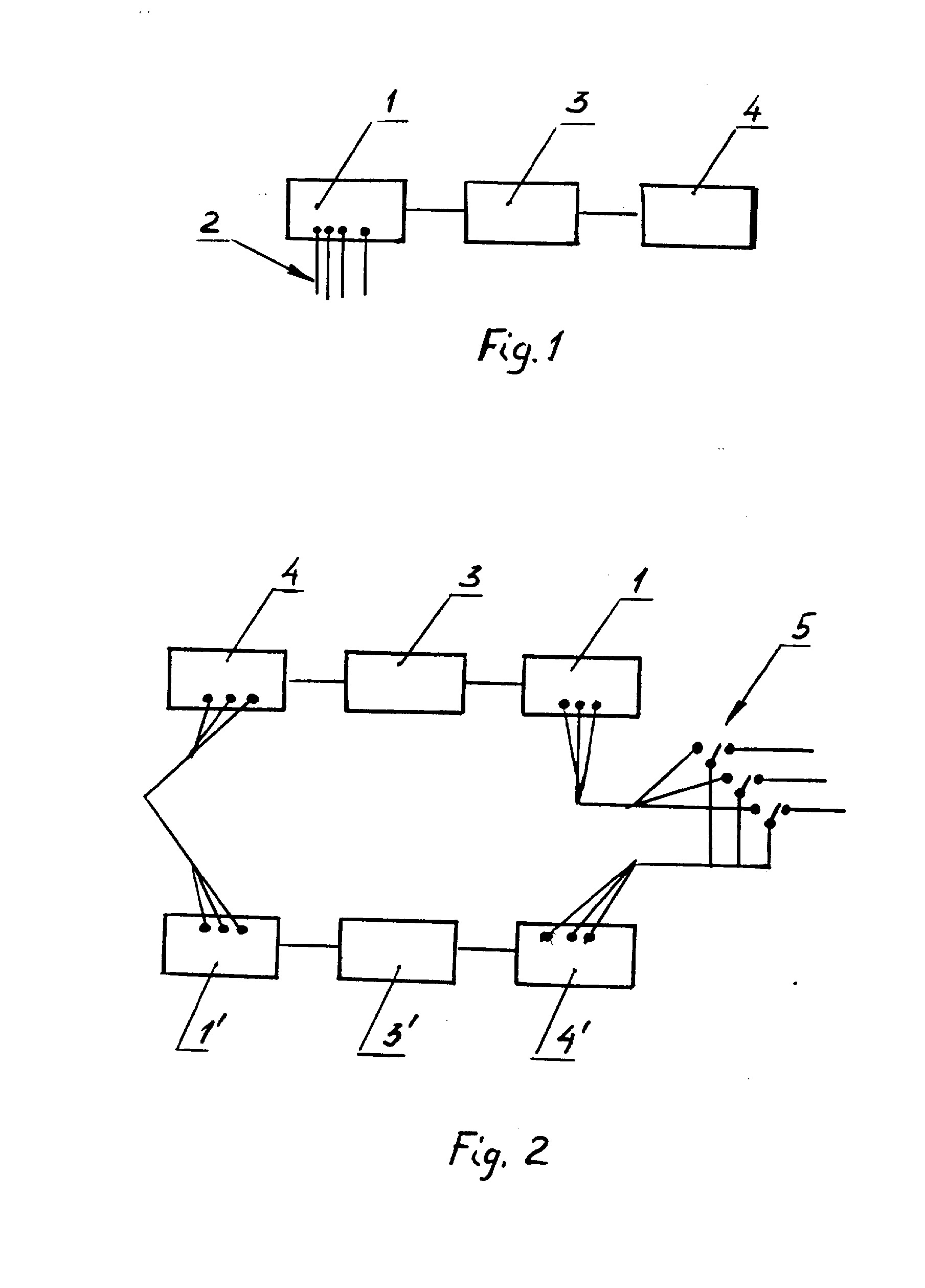

[0006] Fig.1 pavaizduotas pirmasis elektros generatoriaus jungimo schemos variantas; Fig.2 - antrasis elektros generatoriaus jungimo schemos variantas; Fig.3 - antrasis elektros generatoriaus jungimo schemos variantas, panaudojant papildomą energijos šaltinį; Fig.4 - papildomo energijos šaltinio (pvz., suspausto oro) prijungimo prie elektros variklio mazgas, vaizdas iš šono.
[0007] Kintamosios srovės variklis 1 turi pajungimo į elektros tinklą 2 laidus, ir per reduktorių 3 sujungtas su elektros generatoriumi 4 (Fig.1). Jungiant elektros variklį, pvz.: 3 kW galingumo ir 3000 aps/min, su elektros generatoriumi per 3 kartus mažinantj reduktorių, elektros generatoriaus apsukos sumažėja iki 1000 aps/min, o galingumas padidėja 3 kartus.
[0008] Kitame generatoriaus jungimo variante elektros generatorius 4 prijungtas prie antro elektros variklio 1', o pirmas elektros variklis 1 per kirtiklį 5 sujungtas su elektros tinklu 2 ir antruoju generatoriumi 4' (Fig.2). Pirmą elektros variklj 1 per kirtiklį 5 įjungus į elektros tinklą 2, paleidžiamas generatorius 4, kuris pradeda gaminti elektros energiją ir perduoda ją į antrą elektros variklį 1', kuris per reduktorių 3' išsuka antrąjį generatorių 4'. Pradėjus dirbti elektros generatoriams 4 ir 4', kirtiklis 5 perjungiamas nuo tinklo į elektros generatorių 4'.
[0009] Prie kintamosios srovės variklio 1,1' gali būti prijungtas papildomas energijos šaltinis 6, 6' (Fig.3). Taip pat šis energijos šaltinis 6,6' gali būti prijungtas arba prie reduktoriaus 3, 3', arba prie generatoriaus 4, 4'. Papildomos energijos šaltiniu 6, 6' gali būti suspausto oro balionas (deguonies balionas) su padavimo mazgu, kurį sudaro uždarame korpuse 7 ant ašies 8 pasukamai įtvirtinta sparnuote 9. Korpuse 7 yra oro išėjimo anga 10 ir oro padavimo štuceris 11. Suspaustas oras paduotas per oro padavimo angą 12 į korpusą 7 suka spanuotę 9, kuri per ašį 8 perduoda sukimąsi elektros varikliui 1. Ašis 8 su guoliais izoliuota ribokšliu 13. Pradėjus dirbti generatoriui 4, oras atjungiamas. Sėkmingai gali būti panaudoti ir kiti papildomi energijos šaltiniai.
[0010] Siūlomo išradimo naudingumas tame, kad atsisakoma dizelinio variklio, naudojančio brangų kurą, tepalus, teršiančius aplinką. Panaudojus mažo galingumo elektros variklį generatoriaus įsukimui arba jungiant kelis generatorius ir variklius j schemą, gaunama didelė elektros energijos ekonomija.
1. Elektros generatoriaus jungimo schema, kurioje sujungti žadinimo variklis ir generatorius, besiskirianti tuo, kad kintamosios srovės variklis naudojamas kaip žadinimo variklis, be to, kintamosios srovės variklis sujungtas su generatoriumi per reduktorių.
2. Elektros generatoriaus jungimo schema pagal 1 punktą, b e s i s k i r i a n t i tuo, kad prie pirmojo generatoriaus prijungtas antras kintamosios srovės variklis, kuris per antrą reduktorių sujungtas su antruoju generatoriumi, kurio viena maitinimo linija per kirtiklį sujungta su pirmuoju kintamosios srovės varikliu.
3. Elektros generatoriaus pagal 2 punktą paleidimo būdas, apimantis žadinimo variklio paleidimą, besiskiriantis tuo, kad po to, kai pirmasis generatorius pradeda gaminti elektros energiją ir pradeda sukti antrąjį generatorių, pirmąjį kintamosios srovės variklį išjungia iš elektros tinklo ir sujungia antrąjį generatorių su pirmuoju kintamosios srovės varikliu.
4. Paleidimo būdas pagal 3 punktą, besiskiriantis tuo, kad prie kintamosios srovės variklio arba reduktoriaus, arba generatoriaus prijungia papildomos energijos šaltinį.
