[LT] Išradimas priklauso šildymo technikai, konkrečiau - šildymo vandens sistemų automatiniam reguliavimui.@Išradimo tikslas - taupyti šildymui suvartojamą energiją.@Realizuojant siųlomą būdą, matuojama lauko oro, į šildymo sistemą tiekiamo vandens ir iš šildymo sistemos grįžtančio vandens temperatūros priklausomybė nuo lauko temperatūros koreguojama norimu tiekiamo vandens temperatūros dydžiu kiekvienam laisvai pasirinktam laiko intervalui, tiekiamo vandens temperatūra palaikoma lygi šiai sukoreguotai temperatūros reikšmei, ir įjungiamas cirkuliacinis siurblys, kai išmatuotas tiekiamo ir grįžtančio vandens temperatūrų skirtumas viršija reikiamą, pagal sukoreguotą tiekiamo vandens temperatūrą suskaičiuotą skirtumo reikšmę.
[EN]
[0001] Išradimas priklauso šildymo technikai, konkrečiau - šildymo vandens sistemų automatiniam reguliavimui.
[0002] Žinomas šildymo reguliavimo įrenginys ( TSRS a. l. Nr. 1218262), j, šildymo sistemą tiekiamo vandens temperatūrą reguliuojantis priklausomai nuo lauko temperatūros ir dirbantis tik su priverstine šildančio vandens cirkuliacija.
[0003] Žinomas įrenginys mažai ekonomiškas dėl pastovios nekeičiamos priklausomybės tarp tiekiamo vandens temperatūros ir lauko temperatūros bei dėl nuolat dirbančio cirkuliacinio siurblio.
[0004] Žinomas šildymo reguliavimo būdas ( TSRS a. l. Nr. 1241029), kuriame cirkuliacinis siurblys periodiškai išjungiamas, priklausomai nuo šildomos patalpos temperatūros.
[0005] Šis būdas mažai ekonomiškas, reguliuojantis šildymą objektuose, turinčiuose keletą patalpų su skirtingomis šiluminėmis charakteristikomis.
[0006] Artimiausias siūlomam būdui yra šildymo vandens sistemos reguliavimo būdas (TSRS a.l. Nr.524044), kuriame matuojama lauko oro, i, šildymo sistemą tiekiamo vandens ir iš šildymo sistemos grįžtančio vandens temperatūros bei reguliuojama tiekiamo vandens temperatūra. Tiekiamo vandens temperatūra reguliuojama pagal pastovią tiekiamo ir grįžtančio vandens temperatūrų skirtumo priklausomybę nuo lauko temperatūros.
[0007] Šis reguliavimo būdas yra gana universalus, tačiau dėl pastovios tiekiamo ir grįžtančio vandens temperatūrų skirtumo priklausomybės nuo lauko temperatūros nėra ekonomiškas. Be to, šis būdas nenumato cirkuliacinio siurblio valdymo.
[0008] Išradimo tikslas - taupyti šildymui suvartojamą energiją.
[0009] Iškeltas tikslas pasiekiamas tuo, kad šildymo vandens sistemos reguliavimo būde, kuriame matuojama lauko oro, šildymo sistemą tiekiamo vandens ir iš šildymo sistemos grįžtančio vandens temperatūros bei reguliuojama tiekiamo vandens temperatūra, tiekiamo vandens temperatūros priklausomybė nuo lauko temperatūros koreguojama norimu tiekiamo vandens temperatūros dydžiu kiekvienam laisvai pasirinktam laiko intervalui, tiekiamo vandens temperatūra palaikoma lygi šiai sukoreguotai temperatūros reikšmei, ir įjungiamas cirkuliacinis siurblys, kai išmatuotas tiekiamo ir grįžtančio vandens temperatūrų skirtumas viršija reikiamą, pagal sukoreguotą tiekiamo vandens temperatūrą suskaičiuotą skirtumo reikšmę.
[0010] Naujai įvesto operacijos - laike programuojamas temperatūros koregavimas bei pozicinis siurblio valdymas, priklausomai nuo temperatūrų skirtumo - nėra esmingai naujos ir yra žinomos įvairiuose programinio ir automatinio reguliavimo įrenginiuose. Siūlomo būdo esminį skirtingumą sudaro tai, kad išvardintų operacijų visuma, pritaikant ją šildymui reguliuoti, duoda naują

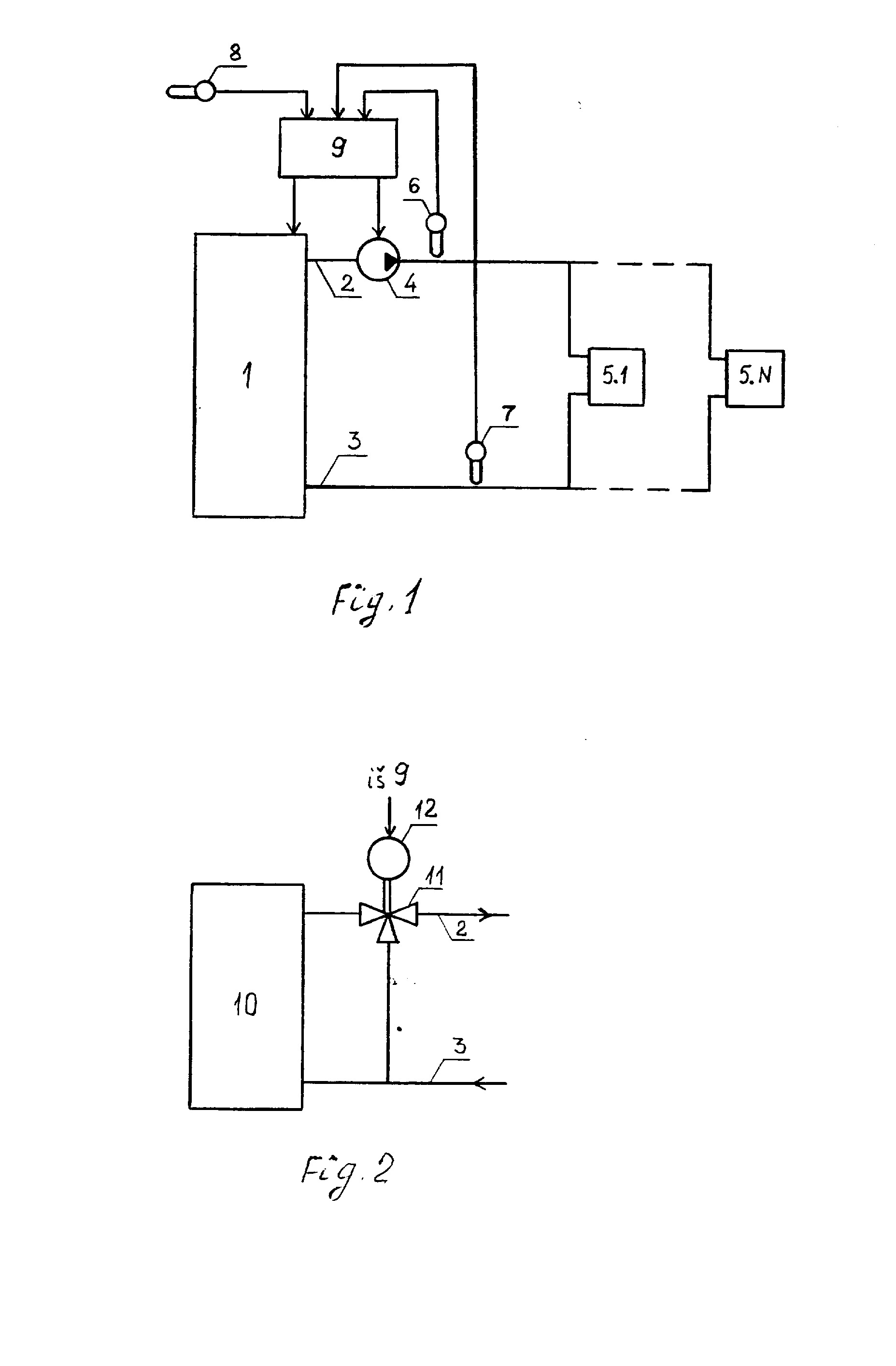

[0011] - šildymo sistemos energetinio ekonomiškumo - savybę, kuri nėra vienos kurios nors atskirai atliekamos operacijos pasekmė. Kad, taikant siūlomo būdą, galima sutaupyti šildymui suvartojamą energiją, įrodo žemiau pateikiamas būdo realizavimo pavyzdys. 1 Fig. - parodyta siūlomą būdą realizuojančios šildymo sistemos schema, 2 Fig. - tiekiamo vandens temperatūros reguliavimo mazgo varianto schema.
[0012] Šildymo sistemą sudaro tiekiamo vandens temperatūros reguliavimo mazgas 1, tiekiamo vandens vamzdis 2, grįžtančio vandens vamzdis 3, cirkuliacinis siurblys 4, šildymo prietaisai 5, tiekiamo vandens temperatūros daviklis 6, grįžtančio vandens temperatūros daviklis 7, lauko oro temperatūros daviklis 8, reguliatorius 9. Tiekiamo vandens temperatūros reguliavimo mazgą 1 sudaro vykdymo įrenginiai, pagal reguliatoriaus 9 komandas keičią tiekiamo vandens temperatūrą. Tai gali būti reguliuojamas šilumos šaltinis, pavyzdžiui, elektrinis arba dujinis vandens šildytuvas. Naudojant nereguliuojamą šilumos šaltinį (kieto kuro katilą, centralizuotą šilumos tiekimą), tiekiamo vandens temperatūros reguliavimo mazgas gali būti realizuojamas pagal 2 Fig. schemą, apimančią nereguliuojamą šilumos šaltinį 10, vandens sumaišymo vožtuvą 11 su elektriniu vykdymo mechanizmu 12.
[0013] Realizuojant būdą, nuolat arba periodiškai matuojama lauko oro, tiekiamo vandens ir grįžtančio vandens temperatūros. Pagal išmatuotą lauko temperatūrą ir reguliatoriuje pastoviai užprogramuotą tiekiamo vandens temperatūros priklausomybę nuo lauko temperatūros (pagal šildymo grafiką) suskaičiuojama reikiama tiekiamo vandens temperatūra. Reguliatoriaus atmintyje saugoma vartotojo nustatyta tiekiamo vandens tempera-tūros korekcijos programa kiekvienam tam tikros trukmės laiko intervalui, pavyzdžiui, kiekvienai paros valandai. Ši korekcijos programa sudaroma, atsižvelgiant į šildomo objekto paskirtį ir naudojimo ypatybes. Pavyzdžiui, gamybinėms patalpoms programuojamas tiekiamo vandens temperatūros sumažinimas ne darbo metu ir padidinamas prieš darbo pradžią, gyvenamoms patalpoms programuojamos temperatūros sumažinimas naktį.
[0014] Reguliatorius iš atminties perskaitytą einamąjį laikotarpį atitinkančią temperatūros korekcijos reikšmę
[0015] sudeda (atima) su pagal šildymo grafiką suskaičiuota reikiama tiekiamo vandens temperatūra. Taip suskaičiuo-jama sukoreguota reikiama tiekiamo vandens temperatūra. Reguliatorius visuotinai žinomu parametro (temperatūros) stabilizavimo principu tiekiamo vandens temperatūrą palaiko lygia šiai sukoreguotai reikiamai tiekiamo vandens temperatūros reikšmei.
[0016] Reguliatorius, priklausomai nuo sukoreguotos reikiamos tiekiamo vandens temperatūros reikšmės, pagal pastoviai užprogramuotą tiekiamo ir grįžtančio vandens temperatūrų savitarpio priklausomybę (pagal tiekiamo ir grįžtančio vandens temperatūrų grafikus) suskaičiuoja reikiamą tiekiamo ir grįžtančio vandens temperatūrų skirtumą, lygina šį skirtumą su išmatuotu tiekiamo ir grįžtančio vandens temperatūrų skirtumu ir visuotinai žinomu dvipozicinio reguliavimo principu įjungia cirkuliacinį siurblį, kai išmatuotas skirtumas viršija reikiamą.
[0017] Taip palaikoma tiekiamo vandens temperatūra, atitinkanti šildymo grafiką ir vartotojo nustatytą kiekvieno laikotarpio tiekiamo vandens temperatūros korekciją, o cirkuliacinis siurblys įjungiamas, kai išmatuotas tiekiamo ir grįžtančio vandens temperatūrų skirtumas viršija reikiamą. Sudarydamas tiekiamo vandens temperatūros koregavimo programą, vartotojas vadovaujasi norimu temperatūrinio režimo šildomame objekte kitimu ir priklausomybe tarp tiekiamo vandens temperatūros pokyčio ir šildomo objekto temperatūros pokyčio. Ši priklausomybė apytiksliai nustatoma, projektuojant šildymo sistemą, ir patikslinama eksploatacijos metu. Pavyzdžiui, norint pakeisti temperatūrą gyvenamose patalpose 1°C, tiekiamo vandens temperatūrą reikia pakeisti maždaug 3°C.
[0018] Siūlomas šildymo vandeniu reguliavimo būdas leidžia taupyti suvartojamą energiją, tiekiamo vandens temperatūros korekcijos dėka šilumos tiekimą optimaliai suderinant su šildomo objekto šilumos poreikiais. Papildomai energija taupoma dėka nenuolatinio cirkuliacinio siurblio darbo.
Šildymo vandens sistemos reguliavimo būdas, kuriame matuojama lauko oro, d, šildymo sistemą tiekiamo vandens ir iš šildymo sistemos grįžtančio vandens temperatūros bei reguliuojama tiekiamo vandens temperatūra, besiskiriantis tuo, kad tiekiamo vandens temperatūros priklausomybę nuo lauko temperatūros koreguoja norimu tiekiamo vandens temperatūros dydžiu kiekvienam laisvai pasirinktam laiko intervalui,tiekiamo vandens temperatūrą palaiko lygią šiai sukoreguotai temperatūros reikšmei, ir įjungia cirkuliacini, siurblį, kai išmatuotas tiekiamo ir grįžtančio vandens temperatūrų skirtumas viršija reikiamą, pagal sukoreguotą tiekiamo vandens temperatūrą suskaičiuotą skirtumo reikšmę.
