[LT] Išradimas skirtas stiklinių paviršių dekoravimo būdams, tiksliau, veidrodžių su įvairiais dekoratyviniais spalviniais efektais gavimo būdui. Išradimo tikslas - technologinio proceso supaprastinimas, veidrodžių atsparumo drėgmei padidinimas, dekoratyvinių efektų skalės išplėtimas. Tam tikslui piešiniai atliekami atvirkštinėje veidrodžio pusėje smėliasraučiu aparatu pašalinant veidrodinio paviršiaus atspindintį sluoksnį, o apdorotas vietas padengiant nitroceliuliozinėmis emalėmis.
[EN] The invention relates to decorating methods, especially to method for a decorating mirror with different color effects. The object of the present invention is to make easy a technical process, to increase a water resistance of a mirror, to extend a scale of decorating effects. For that purpose patterns are made on the mirror back with a sand washer apparatus by an eliminating reflecting layer from the mirror surface and a covering treated places with a nitroceliulose enamel.
[0001] Išradimas skirtas stiklinių paviršių dekoravimo bū-dams .tiksliau veidrodžių su įvairiais dekoratyviniais spalviniais efektais gavimo būdui.
[0002] Žinomi įvairūs stiklinių paviršių dekoravimo būdai, kuriuose naudoja mechanines,chemines bei mišrias prie-mones o
[0003] Žinomas dekorų užnešimo ant stikliniu paviršiaus būdas,kuriame naudoja laką,kurio sudėtyje skysti dažai. Mišinį ant stiklinio paviršiaus užneša suspausto oro pagalba(žiūr. JAV patentas Kr. 5061659,C03C 17/32,B44C 1/00, 1992.03.19) .Žinomo būdo trūkumas tas.kad deko-
[0004] ras veidrodžio išoriniame paviršiuje nėra atsparus me-chaniniams poveikiams .neturi sferinio atspindžio.
[0005] Artimiausias siūlomam yra veidrodžio dekoravimo būdas,kur piešinius,užrašus atlieka atvirkštinėje vei-drodžio pusėj e,lazerio spinduliu pašalindami veidrodinio paviršiaus atspindintį sluoksnį. Lazerio spin-dulys prasiskverbia iki stiklinio paviršiaus jo nepa-žeisdamas(žiūr. Vokietijos Patentas Nr. 402275> TPK
[0006] B44P 1/04,C03C 17/36, 1992oOI.23.),
[0007] Žinomo būdo trūkumas tas, kad veidrodinio atspin-dinčio sluoksnio pašalinimui naudoja brangią lazerinę technologiją,taip apdoroti veidrodžiai nėra atsparūs drėgmės poveikiui,ribota dekoratyvinių efektų išgavimo skalė.
[0008] Pareiškiamo būdo tikslas-technologinio proceso supaprastinimas .veidrodžių atsparumo atmosferos poveikiams.: (drėgmei ) padidinimas,dekoratyvinių efektų ska-
[0009] Nurodytas tikslas pasiekiamas tuo,kad žinilmamę veidrodžių dekoravimo būde,kur piešinius atlieka atvirkštinėje veidrodžio pusej e,pašalindami veidrodinio paviršiaus atspindintį sluoksnį, šį sluoksnį pašalina smėliasraučiu aparatu,esant smėlio srovės spaudimui 6-6 atm ,o apdorotas vietas padengia nitroceliuliozi-nėmis emalėmis.
[0010] Piešinį atlieka atvirkštinėje veidrodžio pusėj e.Norimam pie-šiniui gauti naudoja trafaretus,kuriuos tvirtina specialiais spaustais. Veidrodinio paviršiaus atspindintį sluoksnį nuima smėliasraučiu aparatu. SmėlioSsrovės spaudimas į paviršių 6 atm. Pradžioje į dekoruojamą vietą smėlio srovės srautą purškia di-desniu spinduliu,kol nuima apsauginį dažų sluoksnį,po to mažes-niu,kol nuima sidabro plėvelę0 Taip apdoroto paviršiaus vietas dengia nitroceliuliozinėmis emalėnis NC 221,NC 222. Dažo 3 kartus ,kiekvieną užneštą sluoksnį džiovina 3-4 vai. 22-24°C. Išf džiovinus dekoruotas vietas,visą veidrodžio atvirkštinį pa-viršių dengia nitroceliuliozine emale ir džiovina 24 valo Nau-dodami įvairius trafaretus ir spalvines emales,gauna piešinį, turintį glotnų,tolygaus atspalvio spalvotą atspindį veidrodin niame fone.
[0011] Veidrodžių atsparumą drėgmei nustato remiantis GOST-u I77IČ-9I • Bandymai atliekami hidrostate G-4,kur bandinius su-stato vertikaliai 20 mm vienas nuo kito. Bandymai atliekami pagal pagreitintą metodiką pagal rėžimą: santykinis drėgnumas - 95-100%,temperatūra 55£ 5°C, išlaikymas 7 vai. Po to veidro-džiai išimami,išdžiovinami,nuvalomi ir apžiūrimi. Veidrodis iš-laiko bandymą jei ant atspindinčio paviršiaus nėra dėmių,o ant apsauginio paviršiaus atplaišų. Atsparumas drėgmei vertinamas vizualiai,aiškumo dėlei naudojant 10 balų skalę.
[0012] Kokybinė spalvoto dekoro paviršiaus charakteristika nusta-toma vizualiai. Jei veidrodžio atspindinčioje pusėje dekoro spalva tolygi,o atspindintis paviršius glotnus ir blizgantis
[0013] Piešinys atliekamas kaip pav. I,tik smėlio srovės spaudimas į apdorojąmą paviršių 7 atm0 Dekoruoto veidrodžio kokybines savybes tiria kaip pav0 I
[0014] Piešinys atliekamas kaip pav. I,tik smėlio srovės spaudimas į apdorojąmą paviršių 8 atm0 Dekoruoto veidrodžio kokybi-nės savybės nustatomos kaip pav, I
[0015] Piešinys atliekamas kaip pav« I,tik smėlio srovės spaudimas į apdorojamą paviršių 9 atm. Dekoruoto veidrodžio kokybinės sa-vybės nustatomos kaip pav.I
[0016] Piešinys atliekamas kaip pav.I.Smėlio srovės spaudimas į apdorojąmą paviršių T atm„ Apdorotą paviršių dengia alieji-niais sintetiniais dažais markės MA0Dažoma 3 kartus,kiek-vieną sluoksnį džiovina 24 vah kambario temperatūroje. Dekoruoto veidrodžio kokybines savybes nustato kaip pav.I
[0017] Piešinvs_atliekamas lazerio spinduliu. Kokybinės veidro-džio savybės nustatomos kaip pav. I

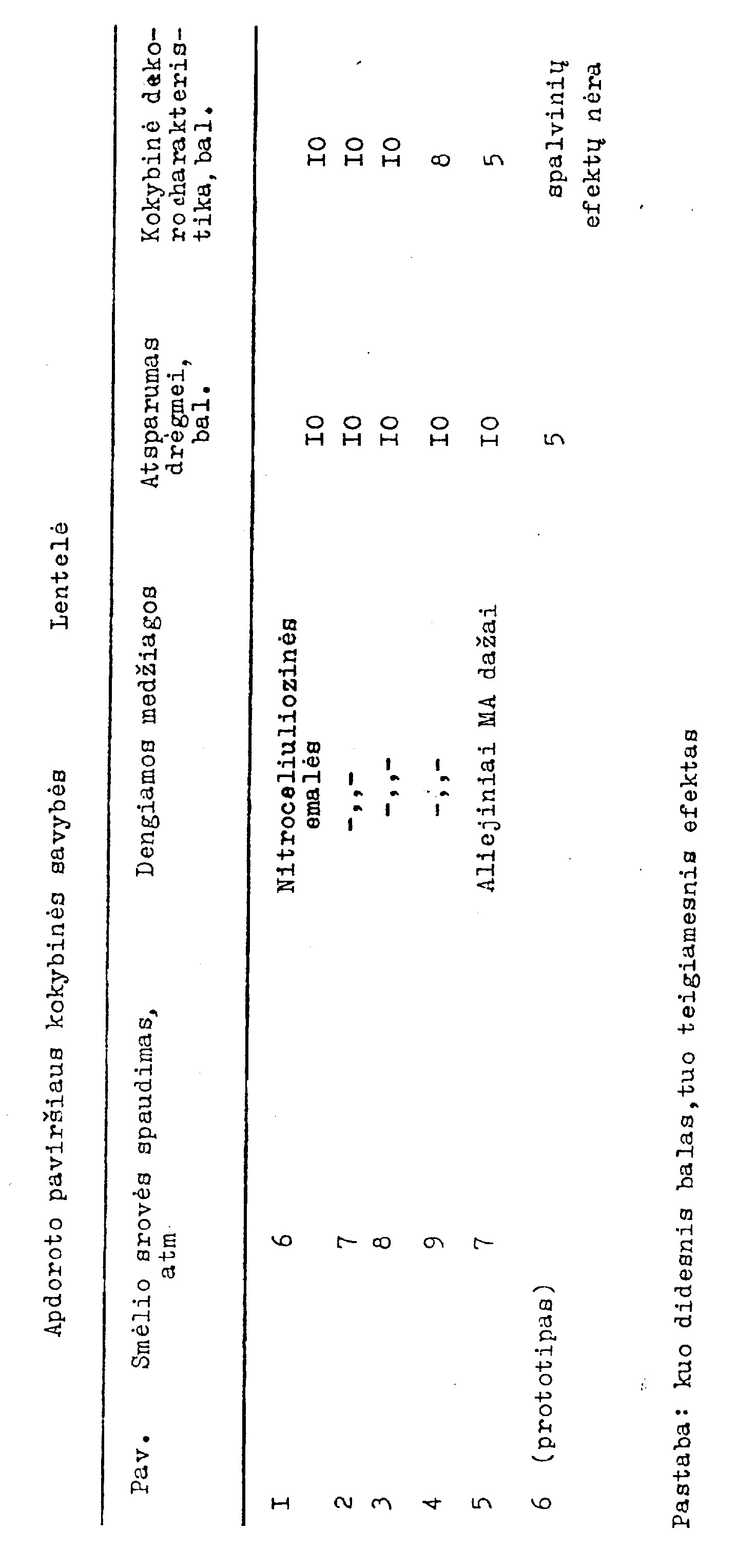

[0018] Pavyzdžių duomenys pateikti lentelėje „ Kaip matyti s lentelės,veidrodinio paviršiaus apdorojimo rėžimas parinktas optimalus. Sumažinus smėlio srovės spaudimą į apdorojamą paviršių mažiau 6 atm, prailgėja plėvelės nuėmimo laikas, padidinus jį virš 8 atm, gaunamas nelygus atspindintis pa-viršius. Glotnus ,blizgantis atspindintis dekoro paviršius gaunamas naudojant nitroceliuliozines emales. Šios emalės greitai džiūsta,todėl sutrumpėja technologinis procesas,ge-rai sukimba su stikliniu paviršiu ir yra atsparios drėgmei. Naudojant aliejinius dažus,technologinis procesas ilgesnis, nes šie dažai ilgai džiūsta, be to ,dekoro atspindintis pa-viršius gaunamas matinis.
[0019] būdu yra dekoratyvūs,lengvi,jiems nereikalingi rėmai,nes dekoras aplink veidrodžio perimetrą imituoja rėmą,turintį sferinį atspindį.Taip apdoroti veidrodžiai 2 kartus atspa-resni drėgmei,todėl tinka naudoti įvairiose interjero erd-
[0020] vėse,balduose kaip furnitūros elementas. Naudojant įvairius piešiniuB ir spalvines emales atvirkštinėje veidrodžio pu-sėje gaunami veidrodžiai,turintys visai naują vizualinę kokybę o
Atvirkštinio veidrodžio paviršiaus dekoravimo būdas, kuriame piešinius atlieka atvirkštinėje veidrodžio pu-sėje,pašalindami veidrodinio paviršiaus atspindintį sluok-snį, besiskiriantis tuo,kad šį sluoksnį pa-šalina smėlio srovės srautu,esant smėlio srovės spaudimui 6-8 atm ,o apdorotas vietas padengia nitroceliuliozinėmis emalėmis*
