[LT] Išradimas priklauso statybos pramonei. Išradimo tikslas - kompozicijos reologinių savybių ir dangų atsparumo atmosferos poveikiui pagerinimas. Kompozicijoje mineraliniu užpildu panaudotos maltos fajanso atliekos, kurių rūgštingumo modulis 1,25-30,0 ir lyginamasis paviršius 300-500 m2/kg. Kompoziciją sudaro šie komponentai, masės %:@plasifikuota polivanilacetatinė dispersija 12,0-17,0@maltos fajanso atliekos 25,5-30,0@skystas natrio arba kalio stiklas (tankis y = 1,4 g/cm3) 2,0-3,8@dekoratyviniai grūdeliai (0,6-4 mm frakcija) 44,5-47,5@vanduo likęs kiekis.@Fajanso atliekos susmulkinamos trupintuvu, nusijojama 0,6-4 mm frakcija, kuri panaudojama kaip dekoratyvūs grūdeliai. Smulkioji frakcija 0,6 mm sumalama malūne iki 300-500 m2/kg lyginamojo paviršiaus. Polivinilacetatinė dispersija praskiedžiama vandeniu, sumaišoma su maltu fajansu ir homogenizuojama rutuliniame malūne.@Kompozicija pasižymi pakankamai geromis reologinėmis savybėmis. Dangos iš pareiškiamos kompozicijos atsparios atmosferos poveikiams.
[EN]
[0001] Išradimas priklauso statybos pramonei ir gali būti panaudotas statybinių gaminių apdailai ir jų apsaugai nuo atmosferos poveikio.
[0002] Žinoma kompozicija, kurios sudėtis mas. %: plastifikuota polivinilacetatinė dispersija - 10-30, malta spalvota silikatinė keramika arba smėlis - 5-25, fosfogipsas - 30-65, trupinta glazūruota keramika likęs kiekis (TSRS aut. liud. Nr. 920034, TPK CJ04B 26/04).
[0003] Kompozicijos trūkumai: ji yra netiksotropiška, nes kompozicijos sudėtyje nėra medžiagų, pagerinančių reologines savybes. Užpurškus kompoziciją su tankiu dekoratyviniu grūdelių sluoksniu, ji slenka nuo vertikalių apdailinamų paviršių. Be to, apdailos dangos iš šių kompozicijų yra neilgaamžės - jos nepakankamai atsparios vandens poveikiui, nes jų sudėtyje yra fosfogipsas.
[0004] Žinoma kompozicija statybinių gaminių apdailai, susidedanti iš šių komponentų, mas. %: kalcio hidrosilikatas - 65-72, polivinilacetatinė dispersija - 9-12, aerosilanas - 6-8, skystas kalio stiklas - 0,1-0,25, metilsilikonas - 0,5-1,2, ūkinis muilas - 0,02-0,03, vanduo - likęs kiekis (TSRS aut. liud. Nr. 1551689, TPK C04B 26/04).
[0005] Žinomos kompozicijos trūkumai: kompozicija sandėliuo-jant tirštėja, yra netiksotropiška; nedidelis skysto kalio stiklo kiekis (0,1-0,25 mas. %) padidina kompozicijos klampumą, bet nesuteikia jai tiksotropinių savybių; kompozicijos atsparumas atmosferos poveikiui nedidelis; kompozicijos negalima užpurkšti su dekoratyviniais grūdeliais, kurie apsaugo dangą nuo tiesioginių atmosferos poveikių ir sumažina vidinius įtempimus dangoje.
[0006] Išradimo tikslas - kompozicijos reologinių savybių ir dangų atsparumo atmosferos poveikiui pagerinimas.
[0007] Nurodytas tikslas pasiekiamas tuo, kad kompozicijoje, skirtoje statybinių gaminių apdailai, susidedančioje iš polivinilacetatinės dispersijos, skysto stiklo, mineralinio užpildo ir vandens, mineralinių užpildu panaudotos maltos fajanso atliekos (rūgštingumo modulis 1,25-1,50, lyginamasis paviršius - 300-500 m /kg), o kompoziciją sudaro šie komponentai, masės %: plastifikuota polivinilacetatinė dispersija 12,0-17,0 maltos fajanso atliekos (rūgštingumo modulis - 1,25-1,50, lyginamasis paviršius - 300-500 m2/kg) 25,5-30,0 skystas natrio arba kalio stiklas (tankis "pl,l g/cm3) 2,0-3,8 dekoratyviniai grūdeliai /0,6-4 mm dydžio/ 44,5-47,5 vanduo likęs
[0008] kiekis.
[0009] Nurodyti kompoziciją sudarančių komponentų kiekiai yra optimalūs ir nustatyti eksperimentiniu būdu. Mažinant malto fajanso atliekų kiekį, kompozicijos savybės mažai keičiasi, didinant kieki, virš nurodytų ribų, sumažėja dangos atsparumas atmosferos poveikiui. Skysto stiklo kiekis veikia reologines kompozicijos savybes. Pridėjus nedideli, kieki, skysto stiklo (<2 mas. %) , kompozicijų klampumas yra nestabilus - sandėliavimo metodu mažėja - ir blogos jų tiksotropinės savybės. Pridėjus didesnius skysto stiklo kiekius (>3,8 mas. %) , kompozicija yra per daug klampi. Jos negalima užpurkšti lygaus storio sluoksniu.
[0010] 1 pavyzdys. Kompozicijos paruošimo būdas. Fajanso atliekos (rūgšt. modulis 1,25-1,50) susmulkinamos trupintuvu, nusijojama frakcija 0,6-4 mm, kuri

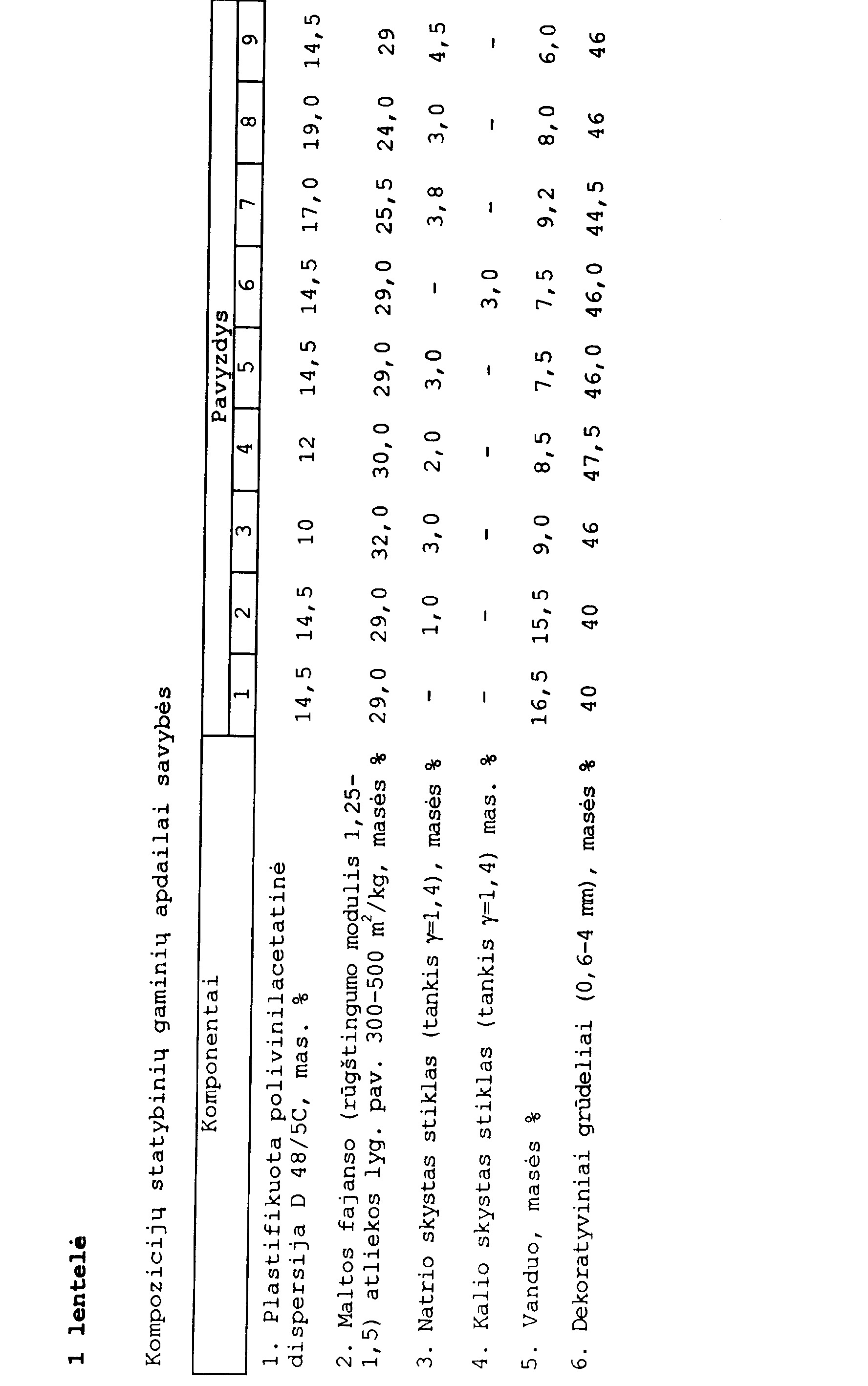

[0011] panaudojama kaip dekoratyviniai grūdeliai. Smulkioji frakcija <0,6 mm sumalama malūne iki 300-500 m /kg lyginamojo paviršiaus. Polivinilacetatinė dispersija praskiedžiama vandeniu, sumaišoma su maltu fajansu ir homogenizuojama rutuliniame malūne. Mišinio klampumas turi būti 35-60 s, matuojant viskozimetru VZ-246. Į kompoziciją galima pridėti 1-5 % pigmento. Kompozicija ant apdailinamo paviršiaus užpurškiama specialiu purkštuvu. Norint gauti faktūrinę apdailos dangą, ant neišdžiūvusio kompozicijos sluoksnio užpurškiami dekoratyviniai 0,6-4 mm dydžio grūdeliai, pagaminti iš trupinto fajanso arba gamtinių medžiagų (granito, marmuro ir pan.), grūdelius galima dėti i, kompozicij ą. 2 pavyzdys. Analogiškai buvo pagamintos kompozicijos, sutirštintos skystu natrio arba kalio skystu stiklu. Kompozicijų sudėtys pateiktos 1 lentelėje, savybių bandymų duomenys - 2 lentelėje.

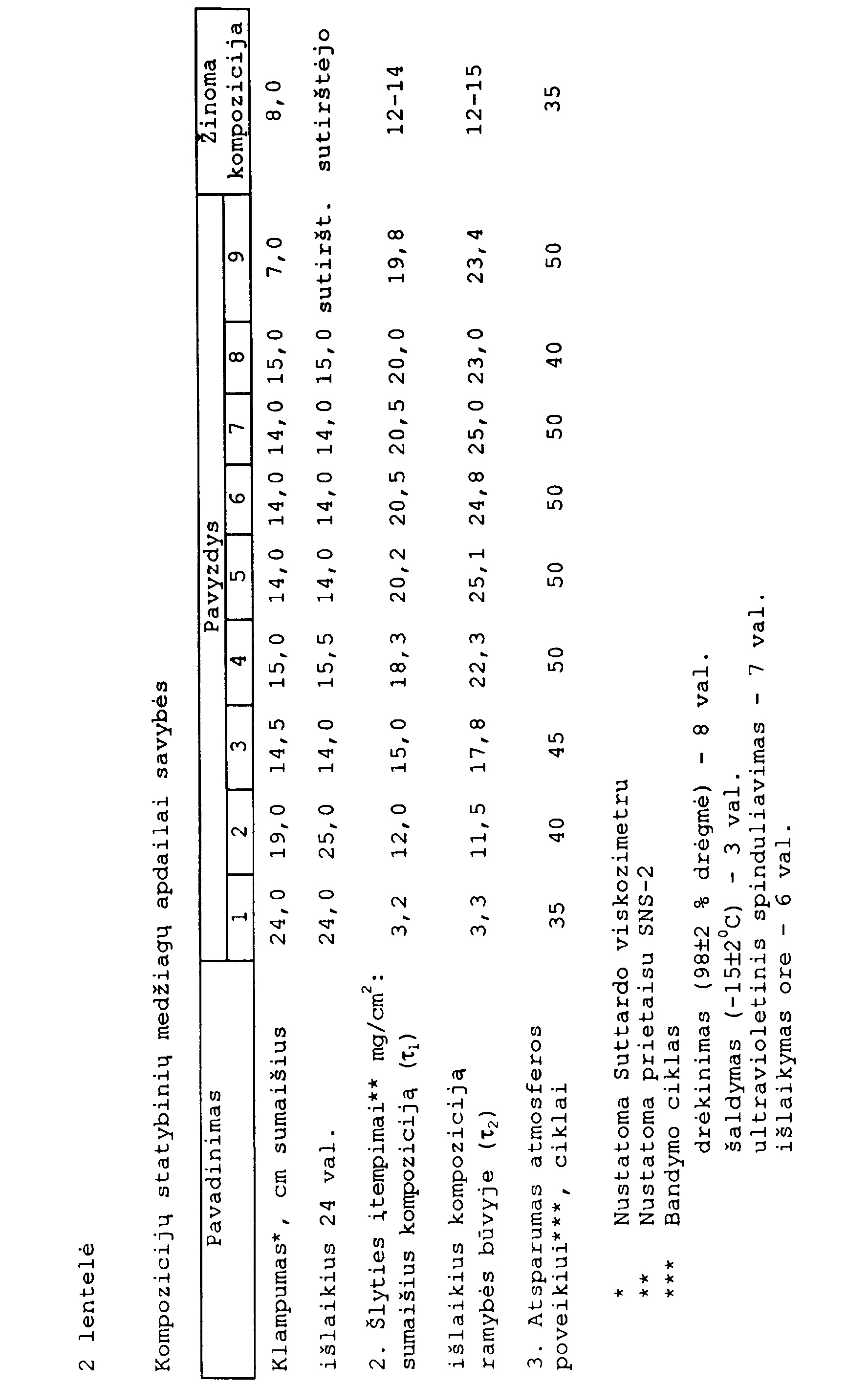

[0012] Pagal kompozicijų klampumo pasikeitimus, šlyties įtempimus ir skirtumą tarp šlyties įtempimų, gautų tik sumaišius kompoziciją () ir išlaikius ją 10 min. ramybės būvyje (x2) , galima spręsti apie kompozicijų technologines savybes. Kuo didesnis skirtumas tarp Ti ir t2/ tuo geresnės kompozicijų tiksotropinės savybės. Bandymais nustatyta, kad kompozicijų klampumas turi būti 14-19 cm pagal Suttardą t, ne mažesnis kaip 15 mg/cm 2 , o skirtumas tarp li ir t2 4mg/cm 2. Kompozicijos, kurių sudėtyje nėra (1 lentelė, 1 pavyzdys) arba yra mažas skysto stiklo kiekis (2 pavyzdys, žinoma kompozicija) x1=x2 arba labai mažai skiriasi. Šios kompozicijos netiksotropiškos, - jos slenka nuo vertikalių paviršių. Kompozicijų (2 pavyzdys, žinoma kompozicija) negalima sandėliuoti, - jų klampumas nestabilus ir praėjus 24 vai. po jų paruošimo, kompozicijų ( 2 pavyzdys) klampumas sumažėja, o žinoma kompozicija sutirštėja. Taip pat sutirštėja sandėliuo-jant kompozicijas ( 9 pavyzdys), kurių sudėtyje yra didesnis kaip 3, 8 mas. % kiekis skysto stiklo. Be to, šių kompozicijų atsparumas atmosferos poveikiui yra mažesnis lyginant su kompozicijomis ( 4, 5, 6, 7 pavyzdys).
[0013] Kompozicija pasižymi pakankamai geromis reologinėmis savybėmis. Žinomos kompozicijos šlyties įtempimas X1=t2=12-15 mg/cm 2 , pareiškiamos x1=18,3-20,5 mg/cm 2, t2=22,3-25,1 mg/cm, dėl kurių ją galima tolygiai užpurkšti ant vertikalių paviršių su tankiu dekoratyvinių grūdelių sluoksniu. Sandėliuojant pareiškiamos kompozicijos savybės išlieka nepakitusios.
[0014] Pareiškiamos kompozicijos dangų atsparumas atmosferos poveikiui yra ne mažiau 50 ciklų (žinomos - 35).
[0015] Kompozicija gali būti tirštinama ne tik deficitiniu skystu kalio stiklu, bet ir natrio. Kompozicijoms gali būti komplektiškai panaudotos fajanso atliekos, sutrupintos ir persijotos frakcijos 0,6-4 mm dekoratyviniams grūdeliams, o smulkesnės frakcijos (<0,6 mm) sumaltos iki 300-500 cm /kg paviršiaus užpildui. Dekoratyviniai grūdeliai ne tik suteikia dangoms faktūrinę išvaizdą, bet ir pagerina jų savybes sumažina vidinius įtempimus ir padidina atsparumą atmosferos poveikiui. Smulkiai maltas fajansas yra aktyvus užpildas, - jis padidina skysto stiklo silikatinį modulį, vykstant sąveikai tarp polivinilacetatinės dispersijos apsauginio koloido - polivinilinio alkoholio, skysto stiklo ir malto fajanso susidarę koloidiniai junginiai absorbuojasi ant fajanso paviršiaus, pagerina dangų savybes, padidina jų stiprumą ir sumažina pralaidumą vandeniui.

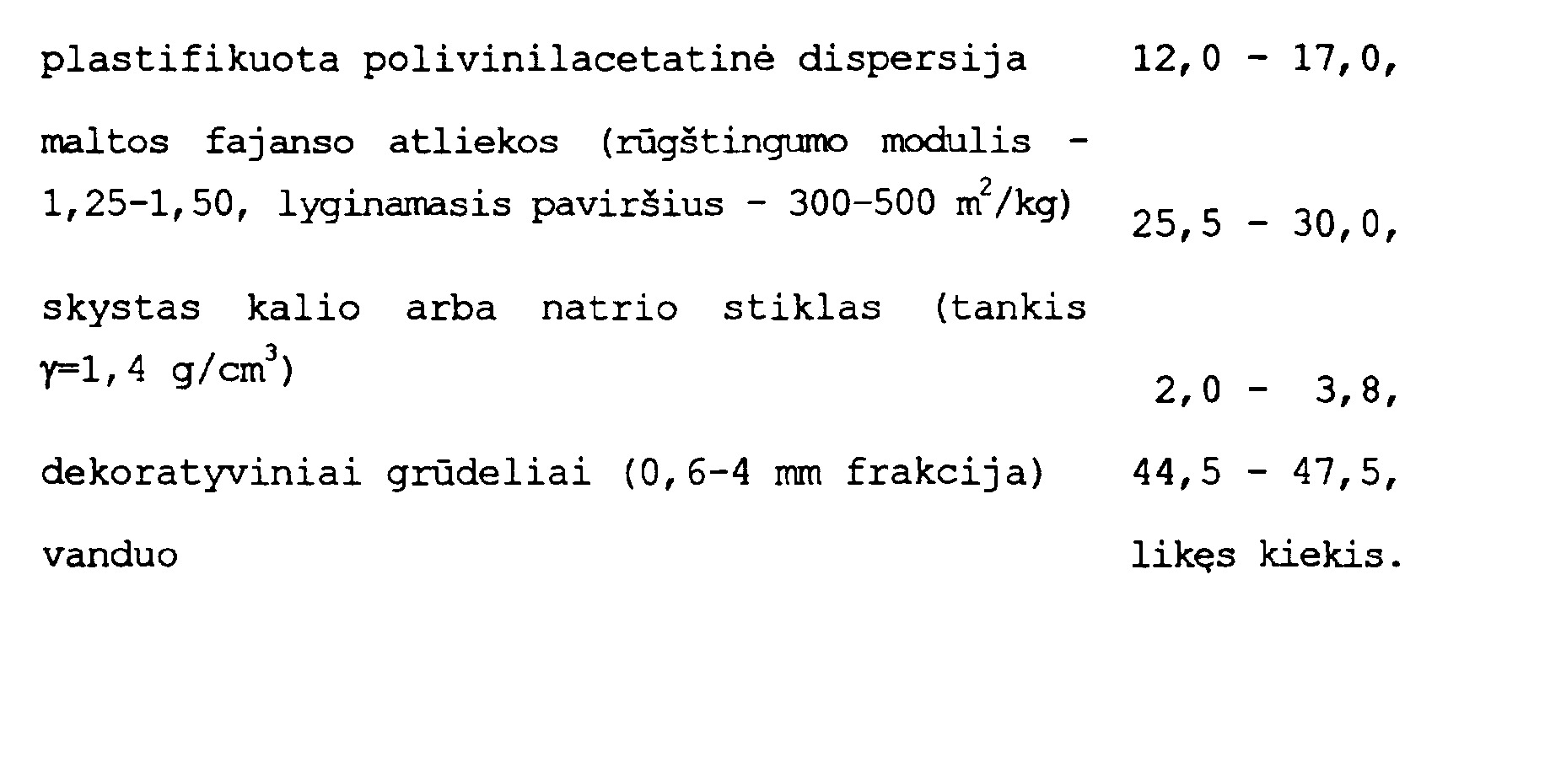

Kompozicija statybinių medžiagų apdailai, susidedanti iš polivinilacetatinės dispersijos, skysto stiklo,mineralinio užpildo ir vandens, besiskirianti tuo, kad mineraliniu užpildu naudojamos maltos fajanso atliekos (rūgštingumo modulis - 1,25-1,50, lyginamasis paviršius - 300-500 m /kg), o kompoziciją sudaro šie komponentai, masės %:
