[LT] Išradimas priskiriamas izoliacinių latakų sukietinimo įtaisui. Įtaisą sudaro dviejų dalių forma (1,2), kurios viena dalis yra apgaubiama dalis (1), kita dalis yra apgaubianti dalis (2). Apgaubiamos dalies (1) priekinė briauna (5) kontaktuoja su apgaubiančios dalies (2) vidiniu paviršiumi (6) ir slysta išilgai iki susilietimo su iš anksto suformuotu izoliaciniu lataku (4), patalpintu formoje. Tikslas yra apsaugoti nuo vatos patekimo iš formos tarp pusių.
[EN]
[0001] Šis išradimas priskiriamas izoliacinių latakų sukietinimo įtaisui, kuri, sudaro dviejų dalių forma ir kietinančio oro praleidimo per formą ir per iš anksto suformuotą izoliacini, lataką, apgaubianti, formoje patalpintą šerdį, priemonės.
[0002] Šio įtaiso trūkumą sudaro tai, kad latako išoriniame paviršiuje formos pusių susijungimo plokštumoje atsiranda užvartos. Formos pusės negali pilnai prisispausti viena prie kitos dėl užvartų, kurių priežastimi yra vata, patenkanti tarp sujungimo plokštumų.
[0003] Šio išradimo tikslas yra naujo įtaiso, skirto izoliacinių latakų sukietinimui nesudarant užvartų, sukūrimas.
[0004] Šio įtaiso pagrindinis skiriamasis bruožas yra tai, kad susidedanti iš dviejų dalių forma turi apgaubiamą dalį ir apgaubiančią dalį ir apgaubiamos dalies kraštas yra pritaikytas kontaktuoti su apgaubiančios dalies vidiniu paviršiumi ir slysti juo iki kontaktavimo su iš anksto suformuotu izoliaciniu lataku.
[0005] Pirmiausia, apgaubiamos dalies priekinė briauna yra smaili ir lanksti, o apgaubianti dalis turi tiesų nukreipiantį paviršių, besitęsiantį nuo izoliacinio latako diametralinio paviršiaus link apgaubiamos dalies ir besibaigiantį platėjančia priėmimo anga, apgaubiamos dalies lanksti priekinė briauna skirta kontaktuoti su apgaubiančios dalies vidiniu paviršiumi platėjančios priėmimo angos srityje.
[0006] Kadangi apgaubiamos dalies priekinė briauna slysta išilgai apgaubiančios dalies vidinio paviršiaus glaudžiai su ja kontaktuodama, nelieka jokio tarpo tarp formos dalių sukietinimo metu, leidžiančio susiformuoti užvartai.
[0007] Gaminant didelio diametro izoliacinius latakus, kurių vidinis diametras 90 mm. ar daugiau, yra pageidautina naudoti perforuotą šerdį ir tiekti kietinantį orą iš kiekvienos formos dalių pro iš anksto suformuotą izoliacinį lataką į šerdies vidų arba atvirkščiai.
[0008] Gaminant nedidelio diametro izoliacinius latakus, kurių vidinis diametras mažesnis nei 90 mm., pageidautina naudoti ištisinę šerdį ir tiekti kietinantį orą iš vienos formos pusės pro iš anksto suformuotą izoliacinį lataką į kitą formos pusę.
[0009] Žemiau išradimas bus aprašytas su nuoroda į pridėtus schematinius paveikslus.

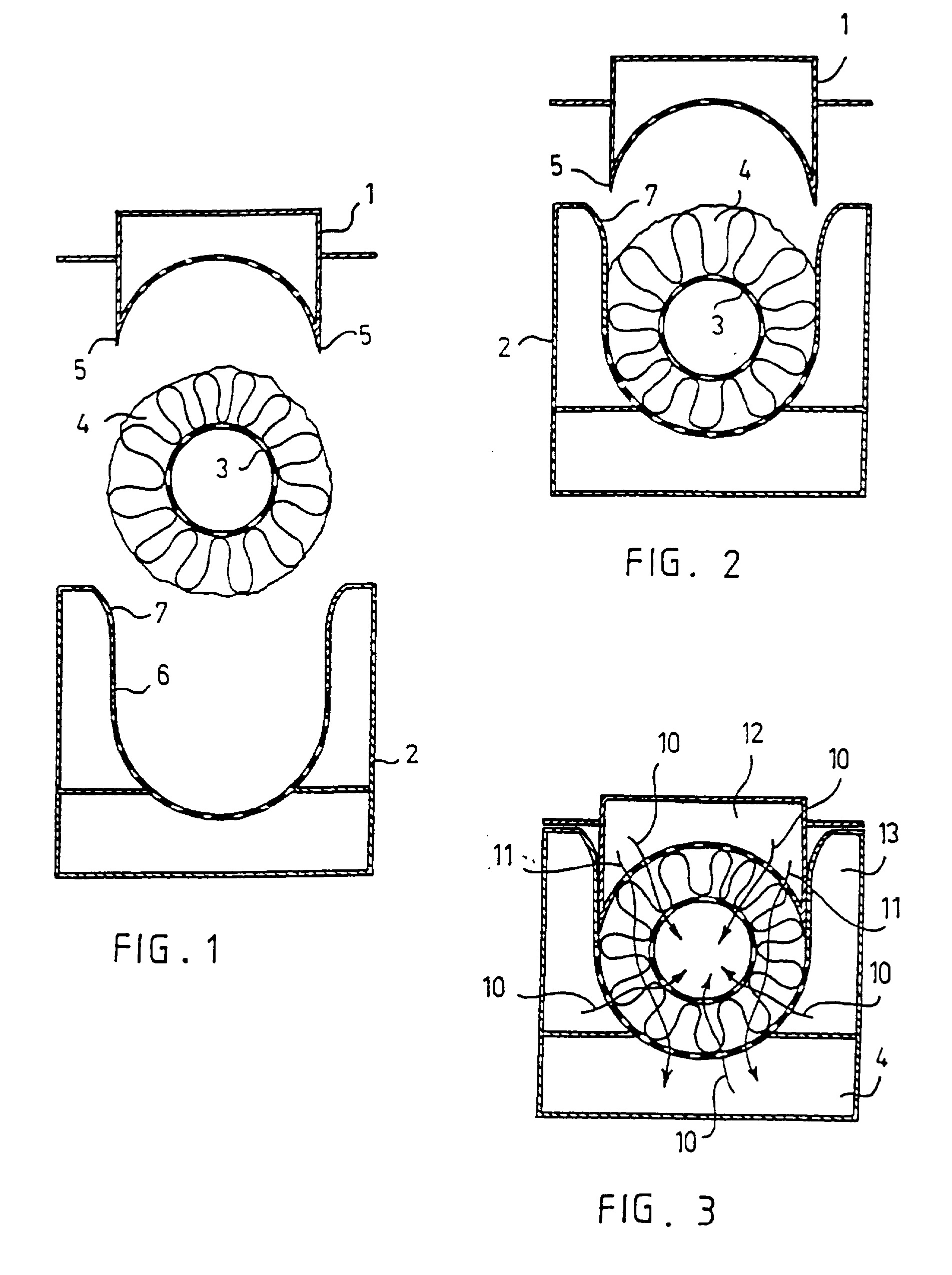

[0010] Skaičiumi 1 pažymėta kietinančios formos apgaubiama dalis, skaičius 2 žymi formos apgaubiančią dalį, skaičius 3 žymi šerdį ir skaičius 4 žymi iš anksto suformuotą lataką, išdėstyta aplink šerdį. Apgaubiama dalis 1 ir apgaubianti dalis 2 turi pusiau cilindro formos parforuotą vidinį paviršių.
[0011] Apgaubiama dalis 1 turi lanksčią, smailą priekinę briauną 5, o apgaubiančios dalies vidinis paviršius tęsiasi nuo pusiau cilindrinės dalies diametralinės plokštumos link apgaubiamos dalies ir jį sudaro tiesus nukreipiantis paviršius 6, kuris baigiasi platėjančia priėmimo anga 7.
[0012] Šerdis 3 su iš anksto suformuotu izoliaciniu lataku 4, kuri, laiko, pavyzdžiui, galuose transporteris, įvedamas d, atidengtą formą padėtyje, kuri parodyta pav. 1. Apgaubianti formos dalis 2 pakeliama d, padėti,, parodytą pav. 2, po to apgaubiama formos dalis 1 yra nuleidžiama i, padėti,, parodytą pav. 3.
[0013] Formos dalies 1 lanksčios priekinės briaunos 5 pirmiausia kontaktuoja su apgaubiančios dalies 2 priėmimo angos 7 vidiniu paviršiumi ir slysta tolyn nukreipiančiuoju paviršiumi 6, standžiai sukontaktuo-damos, kol iš anksto suformuotas latakas 4 susispaus su apgaubiamos dalies 1 pusiau cilindriniu paviršiumi. Tuo pat metu apgaubiamos dalies 1 priekinės briaunos nusitiesia beveik iki apgaubiančios dalies pusiau cilindrinio paviršiaus diametralinės plokštumos.
[0014] Jei, kaip tai parodyta pav. 3, izoliacinis latakas yra didelis, t. y. jo vidinis diametras yra mažiausiai 90 mm., šerdis 3 yra perforuojama ir kietinantis oras yra tiekiamas pro kiekvieną iš tuščiavidurių formos 1 ir 2 dalių ir pro iš anksto suformuotą izoliacini, lataką 4 i, šerdies 3 vidinę ertmę rodyklių 11 kryptimis. Esant mažam latakui, verčiau naudoti vientisą šerdi, ir kietinanti, orą tiekti, pavyzdžiui, iš apgaubiamos dalies 1 ertmės 12 i, formos apgaubiančios dalies 2 ertmę 14. Šiuo atveju, formos apgaubianti dalis 2 yra dalijama i, dvi ertmes 13 ir 14, tuo būdu oro slėgis ertmėse 13 yra atmosferinis.
1. Įtaisas izoliacinių latakų sukietinimui, susidedantis iš dviejų dalių formos (1,2) ir priemonių sukietinančio oro tiekimui pro formą (1,2) ir pro iš anksto suformuotą izoliacini, lataką (4) , išdėstytą aplink šerdį (3), patalpintą formoje, besiskiriantis tuo, kad dviejų dalių forma (1,2) turi apgaubiamą dali, (1) ir apgaubiančią dali, (2), ir kad apgaubiamos dalies priekinė briauna yra pritaikyta kontaktuoti su apgaubiančios dalies (2) vidiniu paviršiumi ir slysti išilgai iki susilietimo su iš anksto suformuotu izoliaciniu lataku (4).
2. Įtaisas pagal 1 punktą, besiskiriantis tuo, kad apgaubiamos dalies (1) priekinė briauna (5) yra smaili ir lanksti.
3. Įtaisas pagal punktą 1 ar 2 punktą, besiskiriantis tuo, kad apgaubianti dalis (2) turi tiesų nukreipianti, paviršių (6), besitęsianti, link apgaubiamos dalies ir besibaigiantį platėjančia priėmimo anga (7).
4. Įtaisas pagal 1 ir 2 punktus, besiskiriantis tuo, kad apgaubiamos dalies (1) priekinė briauna (5) yra pritaikyta kontaktuoti su apgaubiančios dalies (2) vidiniu paviršiumi platėjančios priėmimo kiaurymės zonos viduje.
5. Įtaisas pagal 1 punktą dideliems izoliaciniams latakams, besiskiriantis tuo, kad šerdis (3) yra perforuota ir sukietinantis oras (10) yra pritaikytas tiekti iš kiekvienos formų pusių (1,2) pro iš anksto suformuotą izoliacini, lataką (4) i, šerdies ertmę, arba atvirkščiai.
6. Įtaisas pagal 1 punktą mažiems izoliaciniams latakams, besiskiriantis tuo, kad šerdis (3) yra ištisinė ir sukietinantis oras (11) yra pritaikytas tiekti iš vienos formos pusės (1) pro iš anksto suformuotą izoliacini, lataką link kitos formos pusės (2) .
