[LT] Išradimas priskiriamas įtaisui, skirtam izoliacinio sluoksnio formavimui, pavyzdžiui, izoliacinių latakų gamyboje. Išradimo tikslas - tiekti tam tikro storio ištisinį izoliacinį sluoksnį. Pirminis storesnis sluoksnis išpjaunamas iš izoliacinės medžiagos rulono, sukantis izoliacinės vatos rulonui prieš juostinio pjūklo briauną, ir šis pirminis sluoksnis tiekiamas link kito išpjovimo pjūklo, kuris iš pirminio sluoksnio išpjauna tam tikro storio sluoksnį. Pirminio sluoksnio atliekos surenkamos ant būgno, susieto su sluoksnio pjovimo pjūklu, tuo būdu suformuojant tarpinį ruloną. Kuomet izoliacinės medžiagos rulonas baigiasi, galutinio sluoksnio pjovimas tęsiamas iš tarpinio rulono be pertraukos, kol pirma naujojo izoliacinio rulono briauna pasieks sluoksnio pjovimo pjūklą.
[EN]
[0001] Išradimas priskiriamas izoliacinės medžiagos gamybos įtaisui.
[0002] Žinomas izoliacinės medžiagos sluoksnio gamybos įtaisas, kuri, sudaro juostinis pjūklas pageidaujamo storio sluoksnio išpjovimui ir rulono sukimo mechanizmas (Didžiosios Britanijos patentas Nr. 1 214 330).
[0003] Šio įtaiso trūkumas tas, kad technologinis procesas nutraukiamas, kuomet pabaigiamas vienas vatos rulonas ir jis keičiamas kitu. Papildomą normalaus darbo trukdymo, kurį jau sukelia darbo pertraukimas, faktorių sudaro tai, kad senojo ir naujojo rulono galinės dalys nebus tokio paties storio, kaip ir likusio pjaunamo sluoksnio. Technologinio proceso pertraukimo rezultate suformuojamas gana didelis žemos kokybės izoliacinių latakų kiekis.
[0004] Šio išradimo tikslas yra efektyvumo padidinimas.

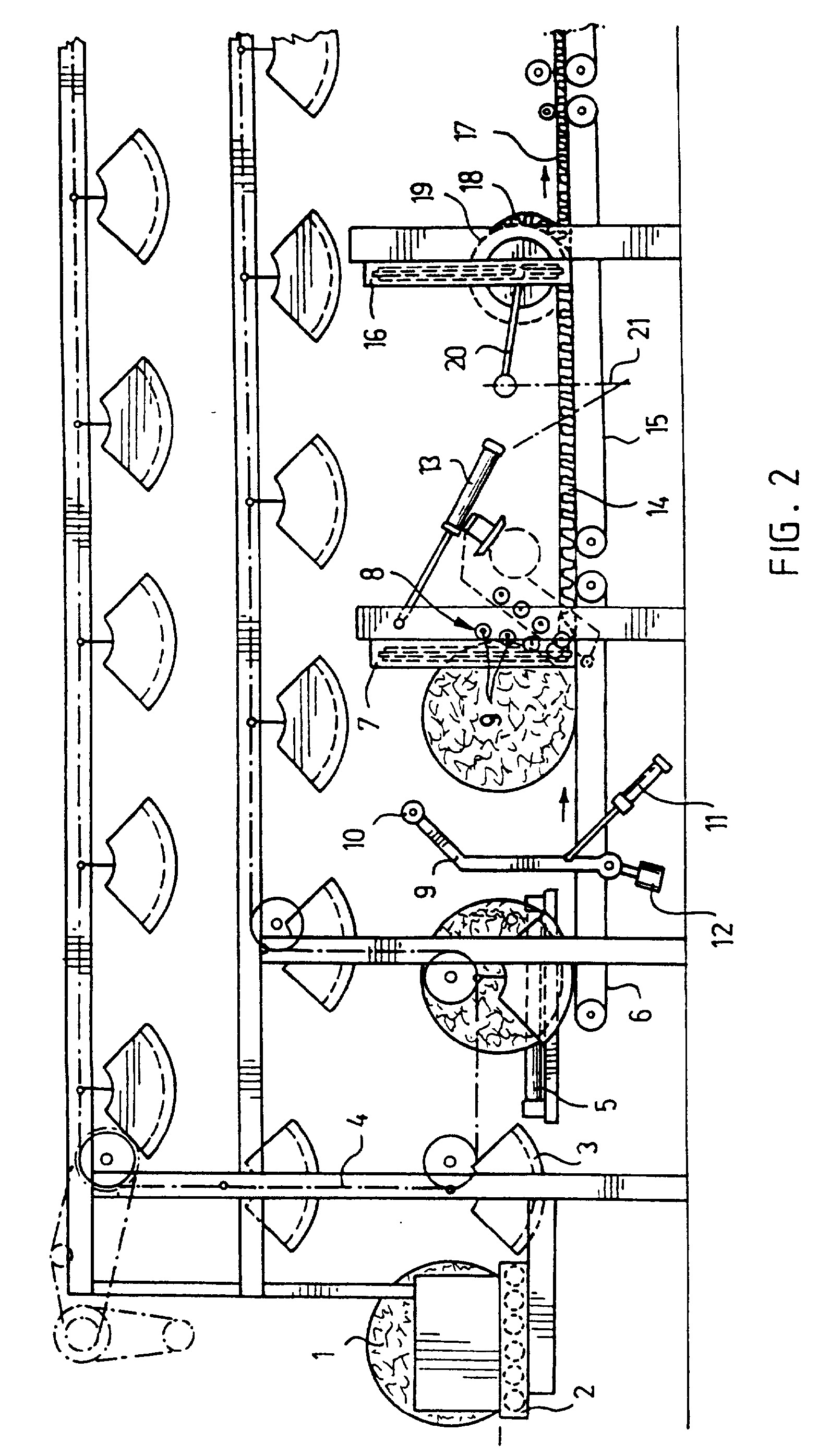

[0005] Fig. 2 - svarbiausių įtaiso dalių vaizdas padidintu

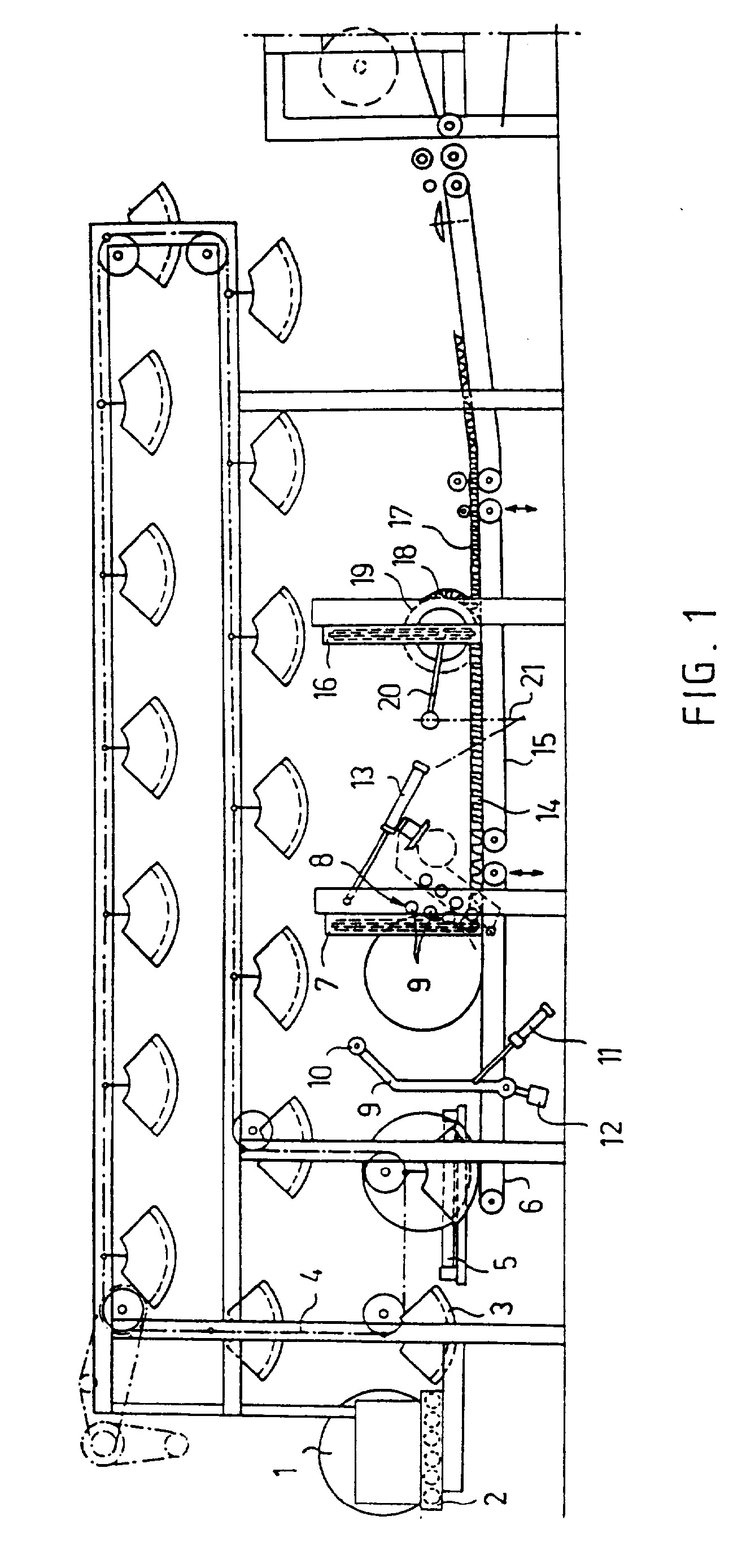

[0006] Izoliacinės vatos rulonas 1 patalpinamas konvejeryje 2, kuris perduoda po vieną ruloną į vežimėlį 3, judantį ištisiniu transporteriu 4 . Transporteris 4 yra grandininis transporteris, laikantis kelis vežimėlius.
[0007] Kuomet vežimėlis 3 su rulonu pasiekia darbinį cilindrą 5, cilindras pakreipia vežimėlį laikrodžio rodyklės kryptimi taip, kad rulonas 1 nurieda ant transporterio 6, judėdamas transporteriu atsiremia į velenų bloką 7, kuris yra juostiniame pjūkle 8 ir kuriame atskiri velenai 9 aktyviai sukasi.
[0008] Po to darbinis cilindras 10 įtraukiamas iš padėties, parodytos pav. 1, tuo pačiu svertas 9 nuleidžiamas link rulono savo svorio jėgos dėka, suspaudžia ruloną velenu 11, kuris, panašiai kaip ir velenai 9, aktyviai sukasi. Veleno 11 prispaudimo dydis gali būti reguliuojamas priešsvoriu 12. Velenų blokas 7 randasi kairėje pusėje.
[0009] Rulonas 1 kuri, laiką sukamas velenų bloko 7 ir veleno 11 dėka tol, kol rulonas 1 pasidaro pakankamai apvalus, kad būtų supjaustytas juostiniu pjūklu 8. Todėl prieš patekdamas ant transporterio 6 rulonas 1 gali būti "deformuotas", nereikalinga jokia šerdis.
[0010] Kuomet rulonas 1 tampa pakankamai apvalus, velenų blokas 7 pereina i, dešinę pusę, parodytą pav. 1, darbinio cilindro 13 dėka, tuo pačiu velenas 11 suspaudžia ruloną 1 prie juostinio pjūklo krašto ir, kuomet velenų blokas 7 ir velenas 11 laiko besisukanti, prieš laikrodžio rodyklę ruloną, juostinis pjūklas išpjauna iš rulono pirmini, sluoksnį 14. Pirminis sluoksnis 14 perkeliamas nuo transporterio 6 ant transporterio 15 ir toliau iki kito juostinio pjūklo 16, kuris išpjauna iš pirminio sluoksnio 14 antrini, sluoksnį 17, kuris patenka i, latako gamybos priemonę, kurioje jis suvyniojamas ir sukietinamas. Pirminio sluoksnio 14 likučiai 18 žinomu būdu surenkami ant būgno 19, kuri, sudaro apvali dalis, ir, kuomet pirminio sluoksnio galas praėjo per juostini, pjūklą 16, antrinio sluoksnio 17 išpjovimas tęsiamas tiesiog iš suformuoto tarpinio atsarginio rulono.
[0011] Šarnyrinių svertų 20, 21 pagalba tarpinio atsarginio būgno rulonas 19 gali būti patalpinamas šalia juostinio pjūklo išvalymui.
1. Izoliacinės medžiagos sluoksnio gamybos įtaisas, turintis juostini, pjūklą tam tikro storio sluoksnio išpjovimui ir rulono sukimo mechanizmą, besiskiriantis tuo, kad turi sumontuotą prieš juostini, pjūklą pirminio išpjovimo stoti,, skirtą storesnio pirminio sluoksnio išpjovimui iš izoliacinės medžiagos rulono ir jo padavimui link pjūklo, be to, prie pjūklo prijungtas pirminio sluoksnio likučių surinkimo būgnas.
2. Įtaisas pagal 1 punktą, besiskiriantis tuo, kad pirminio išpjovimo stotis turi priemones izoliacinės medžiagos rulono išvyniojimui.
3. Įtaisas pagal 2 punktą, besiskiriantis tuo, kad prispaudimo velenas ir stabdymo velenų bloko velenai sumontuoti taip, kad gali suktis.
4. Įtaisas pagal 2 punktą, besiskiriantis tuo, kad pirminio išpjovimo pjūklas yra juostinis.
5. Įtaisas pagal 1 punktą, besiskiriantis tuo, kad jis aprūpintas sumontuota prieš pirminio išpjovimo stoti, izoliacinės medžiagos rulonų tiekimo saugykla, turinčia ištisinio transporterio pavidalą.
6. Įtaisas pagal 5 punktą, besiskiriantis tuo, kad ištisinis konvejeris yra vežimėlinis konvejeris.
