[LT] Išradimas priskiriamas izoliacinių latakų gamybos įtaisui. Įtaisą sudaro izoliacinės medžiagos vyniojimo ant šerdžių priemonės, priemonės izoliacinės medžiagos, suvyniotos ant šerdžių, sukietinimui, priemonės sukietintos izoliacinės medžiagos pašalinimui nuo šerdžių ir priemonės tuščių šerdžių grąžinimui į vyniojimo stadiją. Išradimo tikslas yra padaryti įtaiso veikimą efektyvesniu. šis tikslas yra pasiekiamas tokiu būdu, kad šerdys yra sugrupuojamos ant juostinio transporterio, todėl tuščios erdvės, atitinkamčios šerdžių kiekį grupėje, randasi tarp šerdžių grupių ir transporteris gali judėtižingsnis po žingsnio atstumu, lygiu tarpu tarp atskirų šerdžių grupėje, kuomet pirma kiekvienos grupės šerdis pasiekia vyniojimo priemones, ir atstumu, lygiu tarpui tarp grupių, kuomet paskutinė kiekvienos grupės šerdis palieka vyniojimo priemones. Kuomet transporteris pajuda atstumu, lygiu tarpui tarp grupių, visa šerdžių grupė yra įvedama į sukietinimo priemones, kuriose šerdžių grupė yra atskiriama nuo transporterio sukietinimo laikui, po to grąžinama į sekančią transporterio tuščią erdvę.
[EN]
[0001] Išradimas pritaikomas statyboje ir gali būti panaudojamas izoliacinių latakų iš mineralinės vilnos gamybai.
[0002] Žinomas įtaisas izoliacinių latakų gamybai aprašytas SU autorystės liudijime Nr. 97 561, TIK F16L 59/04.
[0003] Išradimo tikslas - sukurti paprastą, efektyvų, nepertraukiamai veikianti, izoliacinių latakų gamybos įtaisą.
[0004] Fig. 2, 3, 4 - tinkamiausi šerdžių tvirtinimo priemonės
[0005] Fig. 5 - šerdžių atskyrimas nuo transporterio ir grą-žinimas ant transporterio vyniojimo zonoje.
[0006] Įtaisą sudaro juostinis transporteris 1, judantis vertikalioje plokštumoje dviejų tuščiaeigių ratų 2 ir 3 dėka. Transporteri, gali sudaryti dvi lygiagrečios grandinės 4 (fig.2), laikančios atramas 5 atskiriamoms šerdims 6. Be to, įtaisą sudaro izoliacinės medžiagos 8 suvyniojimo ant šerdies 6 priemonė 7, medžiagos 8 sukietinimo priemonė 9, priemonė 10, padengianti medžiagą 8, ir šerdžių 6 pašalinimo bei izoliacinės medžiagos 8 padalinimo į latakus priemonė 11. Šerdys 6 išdėstytos grupėmis transporteryje 1. Trys šerdys 6 sudaro grupę, atstumas 12 tarp grupių leidžia patalpinti transporteryje 1 tris šerdis 6, sudarančias šerdžių grupę.
[0007] Trys nuoseklios šerdys 12 sudaro grupę, ir tuščia erdvė, atitinkanti tris šerdis, paliekama tarp nuoseklių grupių transporteryje 1.

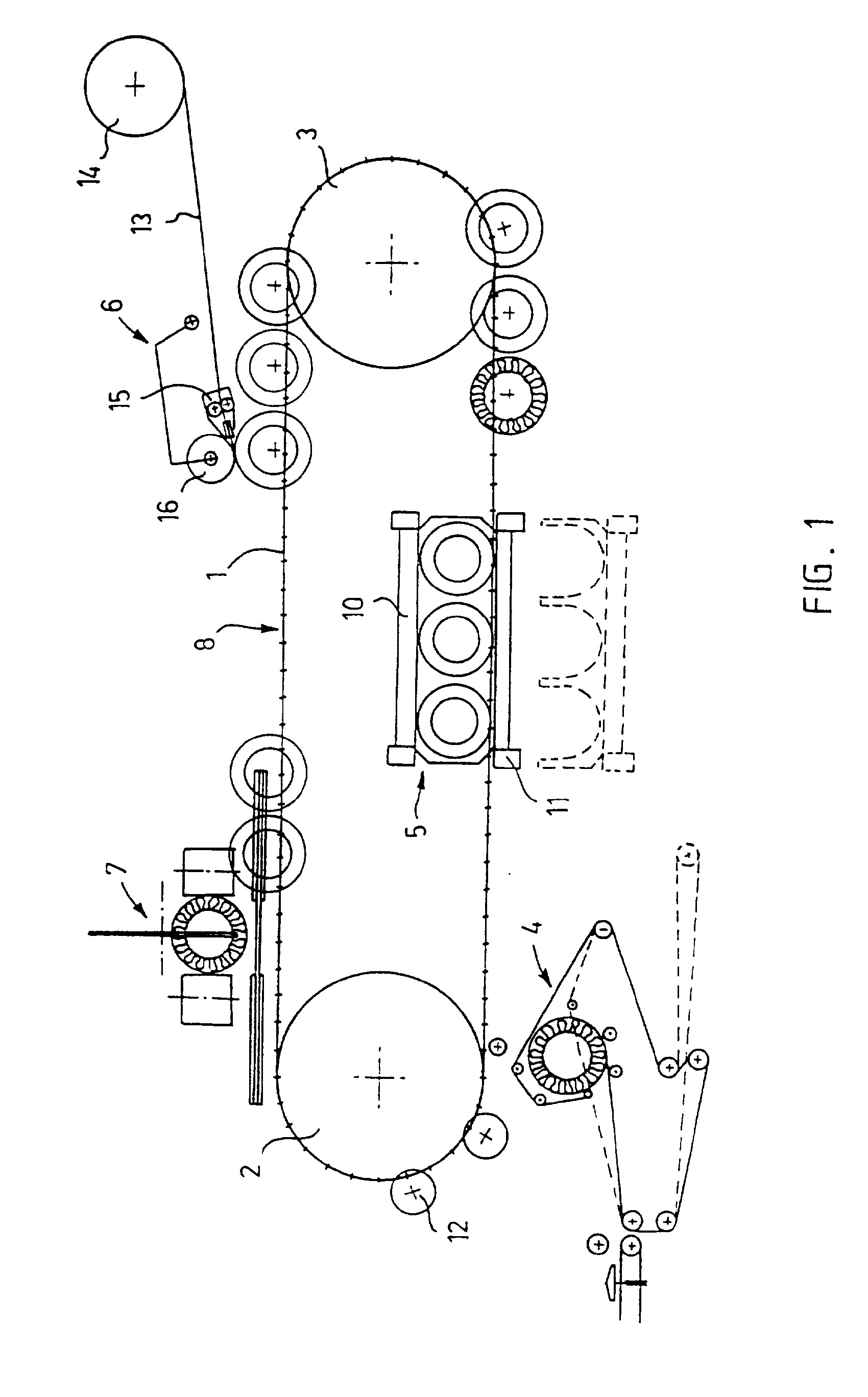

[0008] Kuomet pirma šerdžių grupės šerdis 6 pasiekia vyniojimo priemones 7 (fig.l), jos atskiria šerdį 6 nuo transporterio 1 ir užvynioja pageidaujamo storio izoliacinės medžiagos 8 sluoksnį ant šerdies 6, o po to grąžina suvyniotą šerdį 6 ant transporterio 1. Transporteris 1 juda tokiu būdu, kad sekanti šerdis pasiekia vyniojimo priemones ir t.t., kol suvyniojama paskutinės grupės šerdis 6. Pirma grupės šerdis tuo metu pasislenka link įėjimo i, medžiagos 8 sukietinimo priemonę 9.
[0009] Kol vyniojama viena šerdžių 6 grupė, priemonė 9 sukietina izoliacinę medžiagą 8, suvyniotą ant prieš tai buvusios šerdžių 6 grupės. Priemonę 9 sudaro stacionari viršutinė pusė 13 ir judanti apatinė pusė 14. Judanti apatinė pusė 14 skirta vienos šerdžių 6 grupės su suvyniota izoliacine medžiaga 8 nuėmimui nuo transporterio 1 ir šerdžių grupės prispaudimui prie stacionarios viršutinės pusės 13. Sukietinimas atliekamas, iš dalies, suspaudimo būdu, iš dalies, karšto oro pagalba, tiekiamo per izoliacinę medžiagą 8 ir tuščiavidures šerdis 6. Vienos grupės sukietinimas įvyksta tuo laiku, kuomet izoliacinė medžiaga 8 suvyniojama ant sekančios šerdžių 6 grupės. Užbaigus sukietinimą, priemonės 9 apatinė judanti pusė 14 nuleidžiama žemyn ir šerdžių 6 grupė vėl patalpinama ant transporterio 1. Po to transporteris 1 pajuda atstumu, lygiu vienai šerdžių grupei, tuo būdu, sukietinta grupė palieka priemonę 9, o nauja grupė patenka į ją. Tarpas 12 tarp šerdžių grupių sumažėja šerdžių grupės sukietinimo metu, tačiau jis padidėja iki savo "normalaus" ilgio, kai tuščias transporteris 1 praeina sukietinimo priemonę 9, kuomet medžiaga 8 vyniojama sekančioje šerdžių grupėje 6.

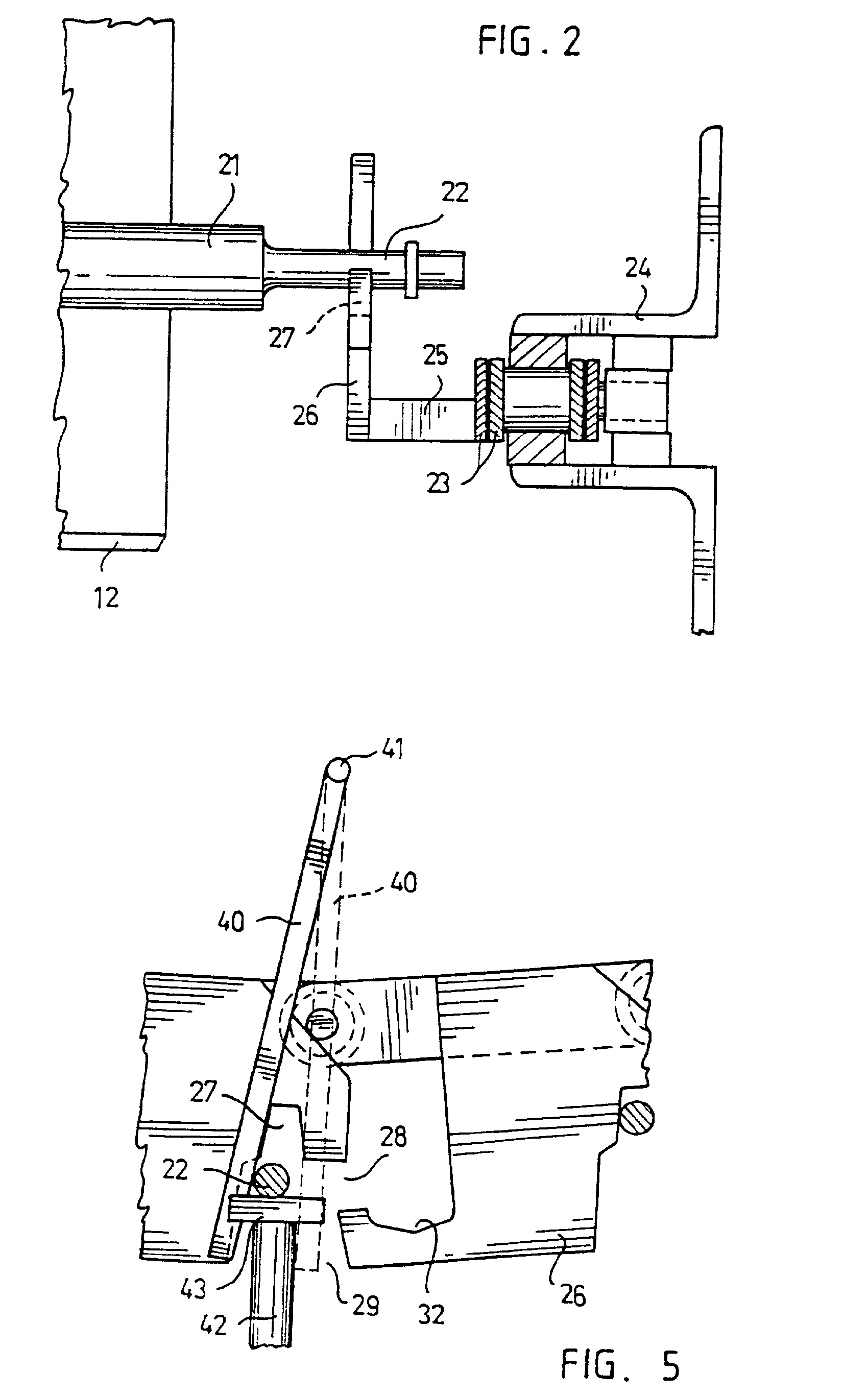

[0010] Padengimo priemonė 10 ir šerdžių 6 pašalinimo bei izoliacijos 8 padalinimo priemonė 11 tinkamiausiai pritaikytos veikti sinchroniškai su medžiagos 8 vyniojimo priemone 7. Šerdžių 6 transportavimas transporteriu 1 atliekamas sekančiu būdu. Šerdys 6 gali būti laikinai atskiriamos nuo transporterio 1 padengimo priemonės 10, šerdžių 6 pašalinimo bei medžiagos 8 padalinimo priemonės 11 zonoje, o taip pat apatinėje transporterio 1 dalyje vyniojimo priemonės 7 ir medžiagos 8 sukietinimo priemonės 9 zonoje. Šerdis 6 kakliuku 15 kontaktuoja su išdroža 16, padaryta atramos 5 sverte 17. Kiekviena grandinė 4 praeina nukreipiančiais elementais 18 (fig.2).

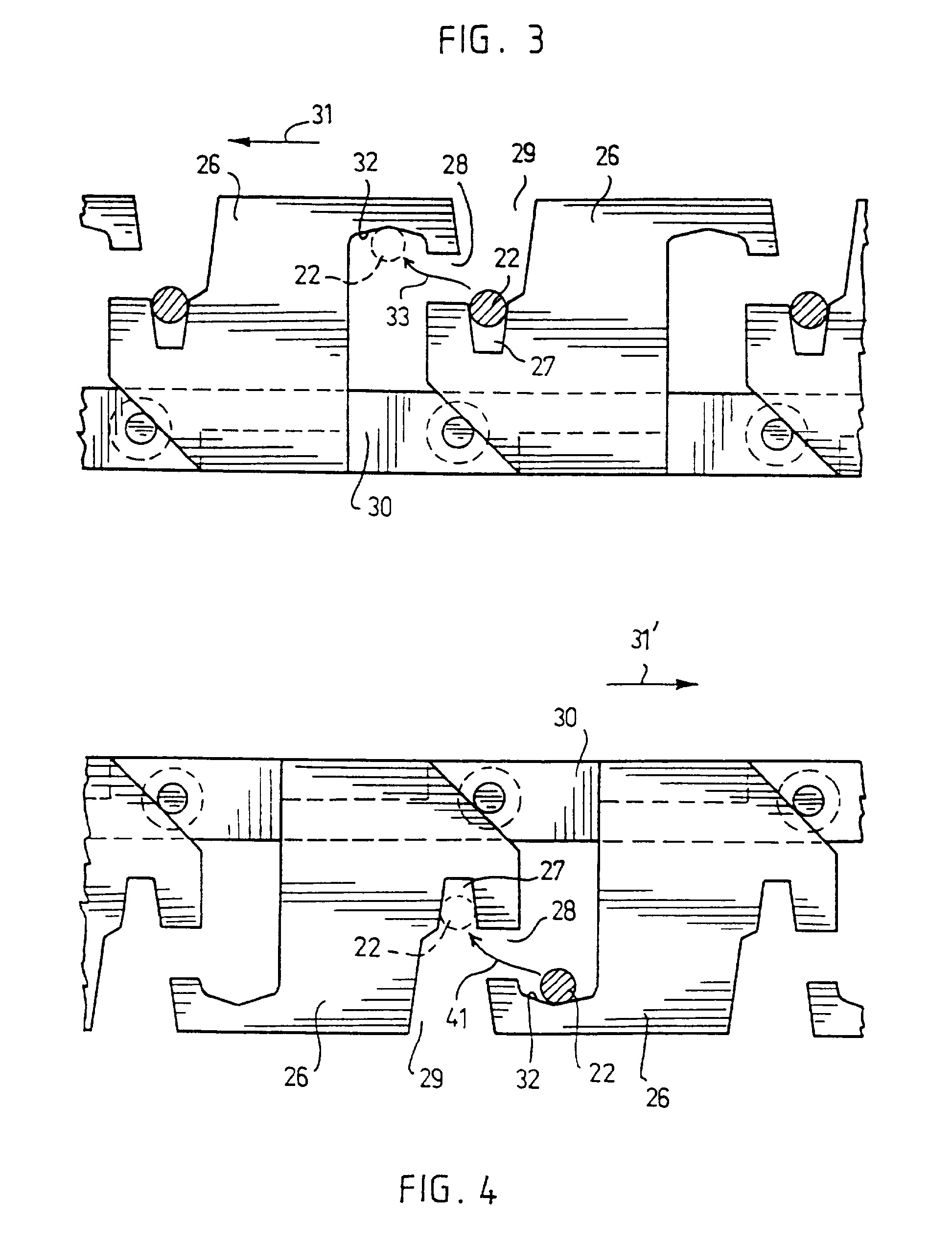

[0011] Šerdies pašalinimo bei izoliacijos 8 padalinimo priemonėje 11 šerdys 6 gali būti lengvai iškeliamos aukštyn per išdrožą 29, kad būtų atskirtos nuo transporterio 1, ir lygiai taip pat lengvai gali būti vėl nuleidžiamos žemyn. Kuomet laikantis šerdi 6 svertas 17 pasiekia tuščios eigos ratą 2, jis palaipsniui nusvyra, kol kakliukas 15 atsipalaiduos iš išdrožos 16. Kakliukas 15, veikiamas šerdies 6 svorio jėgos, dalinai krinta kanalu 20 i, priėmimo išėmą 21 išilgai trajektorijos, sutampančios su strėle 22 (fig.3). Apatinėje transporterio 1 pusėje judėjimas dabar vyksta tuščiaeigio rato 3 kryptimi. Vyniojimo priemonės 4 zonoje kakliukas 22 pakyla iš priėmimo išėmos 32 ir pasislenka kanalu 28 žemyn i kiaurymę 29. Sukietinimo priemonės 9 zonoje kakliukas 15 gali būti lengvai pakeltas nuo transporterio 1 per kiaurymę 23 ir tokiu pačiu būdu sugrąžintas.
[0012] Kuomet svertas 17 pasiekia tuščiaeigi, ratą 3, jis vėl palaipsniui nusvyra prieš laikrodžio rodyklę, kol kakliukas 15 atsipalaiduos iš išėmos 21 ir pasislinks i, išdrožą 16 priešingoje pusėje išilgai trajektorijos, sutampančios su rodykle 24 (fig.4).
[0013] Šerdis 6 gali būti atskiriama nuo transporterio 1 vyniojimo priemonės 7 zonoje ir vėl grąžinama ant transporterio 1, kuomet reikalaujamo storio izoliacinės medžiagos 8 sluoksnis suvyniotas ant šerdies 6.
[0014] Pasiekus priemonę 7, šerdies 6 kakliukas 15 įstatomas i, sverto 17 priėmimo išėmą 21. Už sverto numatytas strypas 25 pakelia kakliuką 15 iš išėmos 21, o svertas 26, panašiu būdu sumontuotas už sverto 17, sustabdo kakliuką 15 taip, kad jis bus išlaikomas atrama 27, suformuota pakėlimo sverto 25 gale. Transporteris 1 sustoja, kuomet atvira apačioje išdroža 19 atsiranda ties pakėlimo svertu 25 (fig.5), dėka to šerdis 6 gali būti nuleidžiama žemyn i, vyniojimo priemonę 7. Vyniojimo proceso metu transporteris stovi vietoje ir stabdantis svertas 26 šarnyriškai pasisuka guolyje 28 i, kairę pusę. Suvyniota šerdis 6 pakeliama aukštyn i, kiaurymę 19 kanale 20, po to svertas 26 vėl patalpinamas išėmoje 21. Stabdantis svertas 26 ir pakėlimo svertas 25 yra tinkamiausiai valdomi hidrauliniu būdu.
[0015] Izoliacinės medžiagos padengimo priemonė 10, veikianti sinchroniškai su vyniojimo priemone 7, tinkamiausiai patalpinama už tuščiaeigio rato 3, dėka to, transporterio 1 svertai 17 yra fig. 2 parodytoje padėtyje, o šerdžių 6 veleno kakliukai 15 patalpinami pleišto formos išpjovose 16.
[0016] Dangą 29 paprastai sudaro aliuminio folija, suvyniota i, ruloną 20 (fig.l).
[0017] Padengimo proceso atlikimui šerdžių 6 veleno kakliukai 15 iškeliami iš pleišto formos išpjovų 16 kūginių atramų dėka, taigi, karštas prispaudimo ritinėlis 31 gali sukti šerdį 6 ir pritvirtinti dengiančią foliją 29 prie sukietintos izoliacinės medžiagos 8 paviršiaus, išlydant folijos plastikini, sluoksnį. Folija 29 nupjaunama įtaisu 32 tokiu būdu, kad susidaro juosta, kuri vėliau gali būti užlenkta skersai linijos, išilgai kurios išsivynioja supjaustyta izoliacija. Po to šerdis 6 vėl nuleidžiama ant transporterio 1, t.y. veleno kakliukai 15 vėl įstatomi pleišto formos išdrožose 16.
[0018] Šerdis 6 daugiau negali suktis pleišto formos išpjovose 16 savo kelyje nuo padengimo priemonės 10 iki supjaustymo priemonės 11, kur izoliacija 8 gali būti lengvai supjaustyta. Pjaustymas, šerdžių 6 pašalinimas ir jų grąžinimas ant transporterio 1 atliekami jau žinomais įtaisais.
[0019] Aiškumo dėlei įtaisas pavaizduotas brėžiniuose schematiškai be pavaros ir valdymo priemonių.
1. Izoliacinių latakų gamybos įtaisas, turintis šerdžių perstūmimo priemones transporterio pavidalu, izolia-cinės medžiagos vyniojimo ant šerdžių priemones, izoliacinės medžiagos, suvyniotos ant šerdžių, sukietinimo priemones, besiskiriantis tuo, kad šerdys išdėstytos transporteryje grupėmis su tarpais tarp jų, lygiais šerdžių kiekiui kikvienoje grupėje, o transporteris yra juostinis ir gali judėti žingsnis po žingsnio atstumu, atatinkančiu tarpą tarp šerdžių grupėje, kuomet pirma šerdis kiekvienoje grupėje pasiekia izoliacinės medžiagos vyniojimo ant šerdžių priemones, ir atstumu, atitinkančiu tarpą tarp grupių,kuomet paskutinė kiekvienos grupės šerdis palieka izoliacinės medžiagos vyniojimo ant šerdžių priemones, be to, izoliacinės medžiagos sukietinimo priemonė gali sukietinti vieną šerdžių grupę per.vieną kartą ir perstumti ją i, tuščią erdvę transporteryje jo judėjimo kryptimi už sukietinimo priemonės.
2. Įtaisas pagal 1 punktą, besiskiriantis tuo, kad jis turi sukietintos izoliacinės medžiagos padengimo priemonę, padarytą išvien su transporteriu ir patalpintą už izoliacinės medžiagos sukietinimo priemonės ir veikiančią sinchroniškai su izoliacinės medžiagos vyniojimo ant šerdžių priemone.
3. Įtaisas pagal 1 punktą, besiskiriantis tuo, kad sukietintos izoliacinės medžiagos pašalinimo nuo šerdžių priemonė turi šerdžių pašalinimo priemonę ir izoliacinės medžiagos padalinimo priemonę, padarytas išvien su transporteriu ir patalpintas už izoliacinės medžiagos sukietinimo priemonės ir veikiančias sinchroniškai su izoliacinės medžiagos vyniojimo ant šerdžių priemone.
4. Įtaisas pagal 1 punktą, besiskiriantis tuo, kad turi vyniojimo priemonę, kuri gali atskirti šerdd, nuo transporterio vyniojimo laikui ir grąžinti ją ant transporterio, pasibaigus vyniojimui.
5. Įtaisas pagal 1-4 punktus, besiskiriantis tuo, kad turi transporteri,, kuris gali judėti apie du tuščiaeigius ratus, tinkamiausiai išdėstytus vienoje plokštumoje, ir išlaikyti kiekvieną nuimamą šerdi, už abiejų jos galų.
6. Įtaisas pagal 2, 3 ir 5 punktus, besiskiriantis tuo, kad padengimo priemonė, o taip pat šerdies pašalinimo ir izoliacijos padalinimo priemonė yra transporterio judėjimo trajektorijos viršutinėje dalyje.
7. Įtaisas pagal 5 punktą, besiskiriantis tuo, kad transporteris turi šerdžių atramas, susidedančias iš atskirų atraminių elementų, tvirtai pritvirtintų jo viršutinėje ir apatinėje šakose ir užtikrinančių šerdies pasislinkimą, veikiant svorio jėgai iš vieno atraminio elemento i, kitą transporterio tuščiaeigių ratų zonoje.
8. Įtaisas pagal 7 punktą, besiskiriantis tuo, kad atraminius elementus viršutinėje transporterio šakoje sudaro pleišto formos išdrožos.
