[LT] Betono mišinys skysto stiklo pagrindu, tinkantis ugniai atsparaus betono gamybai. betonas, pagamintas iš šio mišinio lyginant su kitais panašiais betonais charakterizuojamas nedideliu deformatyvumu aukštose temperatūrose, išsaugojant jo stiprumines savybes.@Tokios savybės pasiekiamos panaudojant opoką kaip užpildą betono mišinyje, esant sekančių komponentų santykiu, mas.%:@Opokos skalda (5-20 mm)23-41@Opokos smėlis (0-5 mm)29-34@Dispersinis šamoto priedas14-18@Ferochromo šlakas6-11@Skystas stiklas10-14@Rentgenografiniai tyrimairodo, kad 1200 °C temperatūroje atsiranda pagrindinėkristalinė fazė - aukštatemperatūrinis a-volastonitas. tai ypatingai ryškiai pasireiškia vykstant opokos su natrio silikatu sąveikai. Spėjama, kada-volastonito kristalai trukdo amorfinės fazės deformacijoms, esant aukštoms temperatūroms. @@@
[EN]
[0001] Išradimas priklauso betonų skysto stiklo pagrindu gamybai ir gali būti panaudota kaip ugniai atsparus betonas .
[0002] Žinomas betono mišinys "PyKOBOflCTBO no B03BefleHHK) TeiuiOBLK arperaroB H3 xapocTOHKoro 6eTOHa", sudėtis N=20, susidedantis iš mas. %: skysto stiklo-19, ferochromo šlako-5, dispersinio šamoto priedo-19, kordierito užpildo-57.
[0003] Artimiausias pasiūlytajam betono mišiniui "PyKOBO^ CTBO no B03Be,n ;eHHi0 TeruiOBHX arperaTOB H3 acapocTOHKoro čeTOHa", sudė-tis N 19, yra betono mišinys, susidedantis iš mas. %: skysto stiklo-19f ferochromo šlako-6, dispersinio šamo-to priedo-10, šamotinio užpildo-32,5, karborundo už-pildo-32,5.
[0004] Žinomų betono mišinių trūkumas yra tas, kad iš jų pagaminti betonai charakterizuojami dideliu deformatyvumu, kuris žymiai sutrumpina betono tarnavimo laiką aukštose temperatūrose.

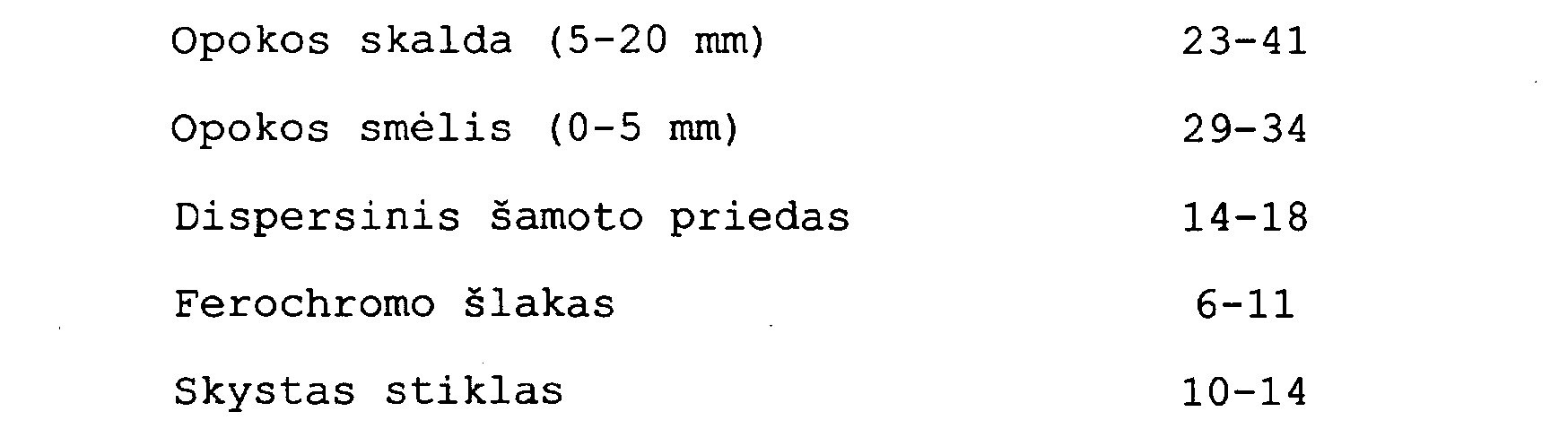

[0005] Tikslas pasiekiamas panaudojant opoką kaip užpildą betono mišinyje, esant sekančių komponentų santykiui, mas. %:
[0006] Si02 - 34, 31, Fe203 - 0,74, AL203 - 0, 81, CaO - 23,14, MgO - 0,65, kitos priem. - 20,15, C02 - 17,45, K20 - 0,35, Na20 - 0,17, S03 - 0. Rentgenograf iniai tyrimai rodo, kad 1200°C temperatūroje atsiranda pagrindinė kris-talinė fazė - aukštatemperatūrinis a-volastonitas. Tai ypatingai pasireiškia vykstant opokos su natrio silikatu sąveikai. Spėjama, kad a-volastonito kristalai trukdo amorfinės fazės deformacijoms, esant aukštoms temperatūroms. Aukštas betono deformatyvumas pažeidžia betono struktūrą, sumažina tarnavimo laiką.
[0007] Jei opokos skaldos kiekis viršija 41% betono sudėtyje, blogėja betono masės susiklojimas, struktūra, mažėja betono stiprumas. Tuo atveju, kai skaldos kiekis mažes-nis negu 23%, didėja betono deformatyvumas.
[0008] Opokos smėlio kiekis, viršijantis 34% blogina betono masės susiklojimą ir struktūrą, o opokos kiekis, ma-žesnis negu 29% didina betono deformatyvumą, mažina betono stiprumą.
[0009] Jei dispersinio šamoto kiekis viršija 18%, didėja betono deformatyvumas, o dispersinio šamoto kiekis, ma-žesnis negu 14% mažina betono stiprumą, blogėja betono struktūra.
[0010] Ferochromo šlako kiekis, viršijantis 11% pernelyg pa-greitina masės kietėjimą, o kiekis, mažesnis nei 6% ne-leidžia betono masei laiku sukietėti.
[0011] Skysto stiklo kiekis, viršijantis 14%, didina betono d-eformatyvumą, o kiekio, mažesnio negu 10% neužtenka betono masės sumaišymui. Betono mišiniui paruošti nau-dojamas skystas stiklas GOST 13078-81, ferochromo šla-kas TS 14-11-181-79, dispersinis šamotas TS 14-8-90-74.
[0012] Betono mišinys ruošiamas sekančiu būdu. Į priverstinio veikimo betono maišyklę nustatytu santykiu dozuojami komponentai ir maišomi sausi kol gaunama vienalytė masė. Po to, i, masę pilamas skystas stiklas ir maišoma 1,5-2 minutes. Paruoštas mišinys sudedamas i, formas, vibruojamas 1,0-1,5 minutes ir paliekamas kietėti vieną parą. Po to formos atidaromos, gaminiai išimami, ir po 3 parų gali būti naudojami.
[0013] Temperatūros deformatyvumo dydis nustatomas naudojantis " PyKOBO^ CTBO no B03BefleHHi0 TeruioBkDC arperaTOB 113 acapocToiiKoro SeTOHa" , kontrolinis ir likusis stiprumas nustatomas naudojant GOST 10180-78, tankis po kietėjimo ir džio-vinimo nustatomas pagal GOST 11050-64.
[0014] Iš lentelės duomenų matoma, kad opokos panaudojimas tam tikrose ribose mažina betono deformatyvumą. Didelis be-tonų deformatyvumas pavojingas prie staigių šiluminių agregatų stabdymų, nes konstrukcija gali greitai iširti, tada įmonės turės žymiai daugiau išlaidų re-montui .

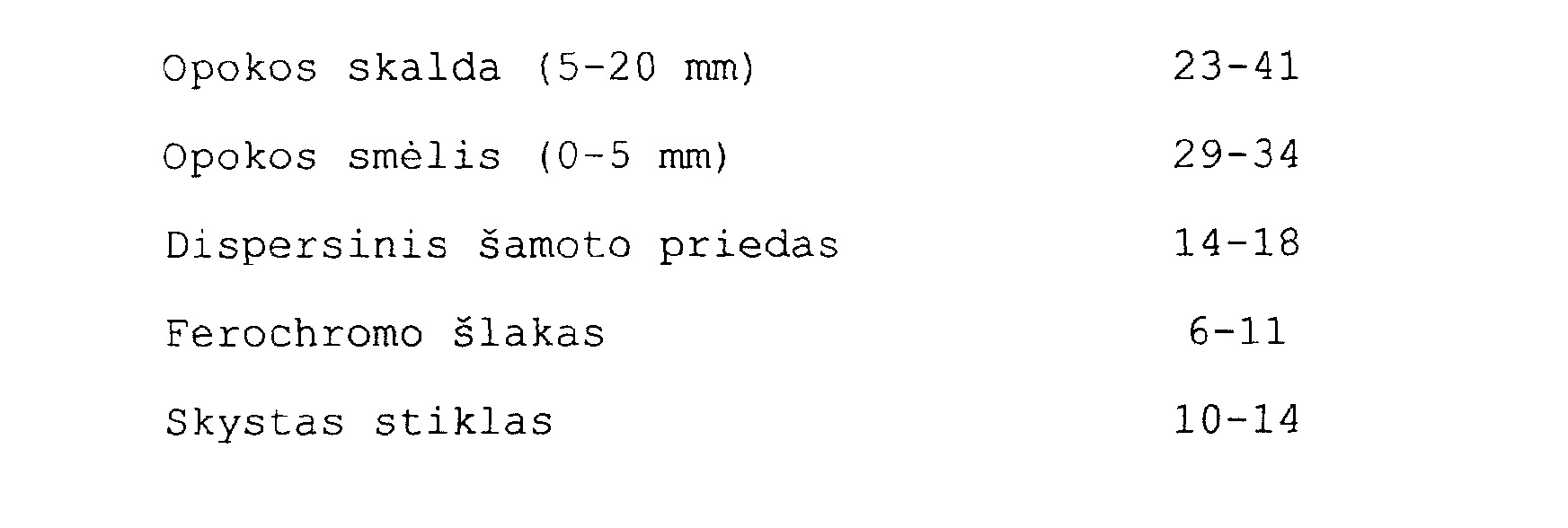

Betono mišinys, susidedantis iš skysto stiklo, ferochromo šlako, dispersinio šamoto priedo ir užpildo,besiskiriantis tuo, kad i, jo sudėtį kaip užpildas įeina opoka, esant tokiam komponentų santykiui, masės % :
