[LT] Aprašomos trifluormetaną ir 1,1,1,2-tetrafluoretaną turinčios kompozicijos, kurios yra tinkami šaldymo agentai šaldymo mašinose ir oro kondicionavimo sistemose.
[EN]
[0001] Šis išradimas susijęs su naujomis kompozicijomis, savo sudėtyje turinčiomis trifluormetaną ir 1,1,1,2-tetrafluoretaną, kurios tinkami šaldymo agentai šaldymo mašinoms ir oro kondicionavimo sistemoms.
[0002] Šiuo metu labiausiai žinomas .ir vartojamas netoksiškų ir nedegių šaldymo agentų grupėje yra dichlor-difįuormetanas (= R12H Kirk-Othmer: Encyclopedia of Chemical Technology, Vol.20, New York, 1982, p. 86] .
[0003] Iki šiol daugeliu atvejų oro kondicionavimo sistemose ir šaldymo mašinose vidutinės bei žemos temperatūros intervalui šaldymo agentu buvo vartojami chlor-difluormetanas (= R22).[ Kirk-Othmer: Encyclopedia of Chemical Technology, Vol.20, New York, 1982, p.87-88] . Dėl ekologinių priežasčių tolimesnis šaldymo agento R22 naudojimas yra nepageidautinas.
[0004] Šio išradimo tikslas yra 'aprūpinti tinkamais šaldymo agentais tokias šaldymo mašinas ir oro kondicionavimo sistemas.
[0005] Nustatyta, kad kompozicijos, turinčios trif ] uormet'aną
[0006] (= R23) ir 1,1,1,'2-tetrafluoretaną (= R134a) yra tinkami šaldymo agentai šaldymo mašinoms ir oro kondicionavimo sistemoms.
[0007] Šis išradimas susijęs su kompozicijomis, kurios yra tinkami šaldymo agentai šaldymo mašinoms ir oro kondicionavimo sistemoms ir kurių sudėtyje yra nuo 2 iki. 8 svorio % trifluormetano (= R23) ir nuo 92 iki 98 svorio % 1,1,1,2-tetrafluoretano (= R134a) bei jų panaudojimu šaldymo mašinose ' ir oro kondicionavimo sistemose. Šiame kontekste ypač geros kompozicijos, kuriose R23 kiekis yra nuo 4 iki 6 svorio %.
[0008] Šio išradimo kompozicijos pasižymi tuo, kad yra ypač tinkami šaldymo agentai aplinkai ir žemos temperatūros zonai, esant garavimo temperatūroms (to) -25°C,
[0009] pavyzdžiai, kaip šaldymo agentai temperatūros zonai tQ nuo -25°C iki - 4$°C tokiose šaldymo mašinose, kaip pavyzdžiui, vertikaliose šaldymo kametose, dėžės pavidalo šaldymo kamerose, « šaltose kamerose
[0010] aeronautikai bei mokslo reikalams arba šaltose kamerose greitam maisto užšaldymui, šaldymo įrengimuose maisto parduotuvėms, dideliuose pramonės -šaldymo įrengimuose ir oro kondicionavimo prietaisuose.
[0011] Pateikti pavyzdžiai „ skirti detalesniam išradimo paaiškinimui, neribojant apimties.
[0012] Brėžinyje pavaizduota kompresorinio bandomojo stendo schema (CO: kompresorius, LF: vandeniu šaldomas suskystintojas, RE: ribojantis reguliatorius, EV: išplečiantis vožtuvas, HI: sumaišymo vamzdis; VO: tūrio tekėjimo greičio matuoklis, A, B: atsišakojimo taškai, I: įėjimo vožtuvas).
[0013] Šaldymo agento kompozicijos iš R23 ir R134a paruošimas
[0014] Slėgio indas .išvakuumuotas su vakuuminiu siurbliu ir tada atšaldytas komerciškai gaunamoje šaldymo kameroje iki apytikriai -25°C.. Dėka pusiausvyros apskaičiuotas kiekis aukščiau verdančio komponento R134a buvo pirmiau atmatuotas į slėgio indą, po to sekė žemiau verdantis komponentas R23. Paruoštoje kompozicijoje buvo 95 svorio % R134a ir 5 svorio % R23.
[0015] Šaldymo agento kompozicijos, savo sudėtyje turinčio? R23 ir R134a, šaldymo charakteristikos
[0016] Šaldymo charakteristikoms nustatyti agento kompozicija, pagaminta pagal 1 pavyzdi,, kurie j e buvo' 5 svorio % R23 ir 95 svorio % R134a, buvo išbandoma su Žinomu kompresoriniu banduomuoju' stendu ( pagamintu Copeland). Kompresorinis bandomasis stendas veikia dalinės kondensacijos būdu, jame yra cirkuliacijos sistema, susidedanti iš kompresoriaus CO, suskystintojo LF, ribojančio reguliatoriaus RE, įėjimo vožtuvo I, išplečiančio vožtuvo EV, sumaišymo vamzdžio MI ir tūrio tekėjimo greičio matuoklio VC, sujungtų vamzdynu. Svarbūs kompresorinio bandomojo stendo taškai parodyti schematiškai Fig. l. > •
[0017] Slėgio indas su šaldymo agentu buvo prijungtas prie įėjimo vožtuvo, išdėstant aukščiau išvakuumuoto kompresorinio bandomojo stendo išplečianti, vožtuvą. Kad paduoti šaldymo. agentą skystoje formoje į išvakuumuotą šaldymo sitemą, slėgio' indas buvo vėl pašildytas iki kambario temperatūros. Tada buvo atlikti matavimai kompresoriniame bandomajame stende, nustatantys šaldymo charakteristikas dalinės kondensacijos būdu. Matavimai atlikti pagal standartinės specifikacijas DIN 8977 ir ISO 917. Šis būdas yra pagrįstas tuo, kad šaldymo agento dujinės srovės, išeinančios iš kompresoriaus CO atsišakojimo, taške A. pasidalina į šaldymo agento srautą, kuris turi būti suskystintas, ir į šaldymo agento srautą, kuris turi būti. droseliuotas, kurie yra vėl sujungiami taške B po to, kai mišinys,, ateinantis iš suskystintojo LF, pakartotinai. išsipxečia per išplėtimo vožtuvą EV. Sumaišymo vamzdyje MI vyksta išgaravusios su' skystintos šaldymo agento dalies susimaišymas su dujų srautu, ateinančiu iš ribojančio reguliatoriaus RE. Yra matuojami šie rodikliai: temperatūros ir slėgiai įeinant i, kompresorių ( tlh, p0 ir prie išėjimo iš kompresoriaus ( t2h, pc, efektyvus tūrio srautas Veffmp• resoriaus veleno sukimosi greitis.

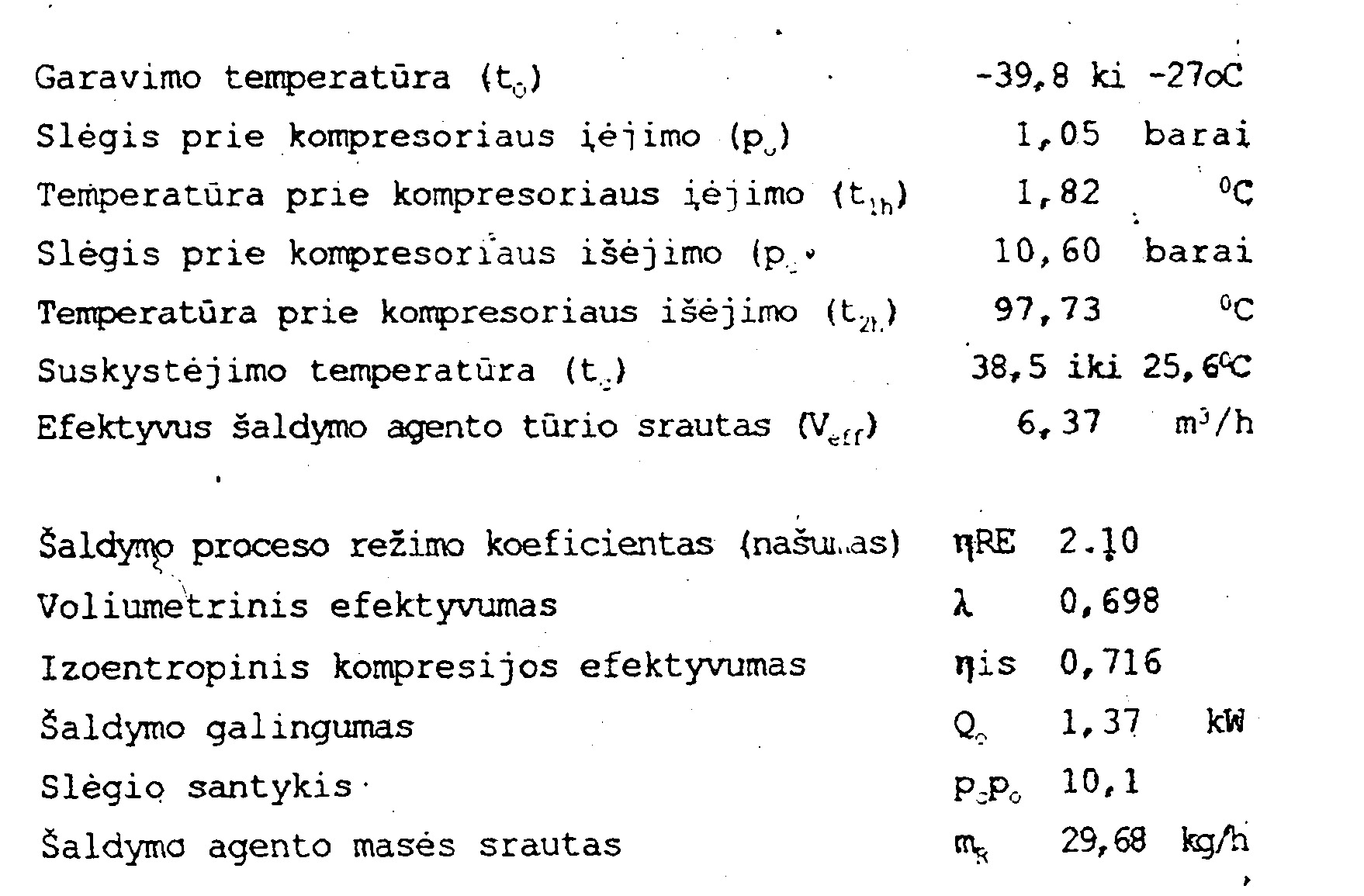

[0018] Šio išradimo kompozicija, kurioje yra R23 ir R134a ir kuri sudaro neaceotropini, mišinį, buvo papildomai išbandyta, žinomu būdu, atliekant p- v- T- x matavimus pagal izochoros principą. Atsižvelgiant i, šio išradimo kompozicijos voliumetrinių savybių duomenis, gautus iš p- v- T- x ' matavimų, ir bandymų rezultatus, gautus su kompresoriniu bandomuoju stendu, yra įmanoma nustatyti arba suskaičiuoti žinomu būdu, naudojant Mollie^ diagramos kompiliaciją, šias įšradime aprašomo šaldyme agento kompozicijos charakteristikas:
[0019]
[0020] Eksperimentinių matavimų duomenys patvirtina naudingas šio išradimo kompozicijų, kuriose yra R23 ir R134a, šaldymo charakteristikas. Naudojant šio išradimo šaldymo agentų kompozicijas pasiekiamas aukštas režimo koeficientas, našumas, esant priimtinam a-^ gio santykiui.
1. Kompozicijos, kurios yra tinkamos kaip šaldymo agentai šaldymo mišiniuose ir oro kondicionavimo sistemose ir turinčios fluorintą alkaną, besiski-riančios tuo, kad jose yra nuo. 2 iki 8 svorio procentų trifluormetano ir nuo 92 iki 98 svorio procentų 1,1,1-2-tetrafluoretano.
2. Kompozicijos pagal 1 punktą, besiskirian-č i o s tuo, kad jose yra nuo 4 iki 6 svorio procentųtrifluormetano.
3. Kompozicijų, nurodytų 1 punkte, panaudojimas kaip šaldymo agentų šaldymo mašinose ir oro kondiocionavimo sistemose.
