[LT] Pastatų statymo būdas, besiskiriantis tuo, kad kasetės (10), pagamintos formoje tarp sekcijinių elementų (11), patalpinamoms statybinėje aikštelėje taip, kad sekcijiniai elementai (11) būtų šalia vienas kito ir kartu apibrėžtų vertikalias ertmes, kurios užpildomos, pavyzdžiui betonu tam, kad būtų suformuotos atraminės kolonos. Horizontalios sijos (23) sujungiamos su sekcijiniais elementais (11) tam, kad juos užpildant betonu, sujungtų su atraminėmis kolonomis ir tuo pačiu sudarytų statybinį karkasą.@Šio būdo įgyvendinimo statybinė konstrukcija turi kasetes (10), kurios yra pagamintos formoje tarp sekcijinių elementų (11). Šie sekcijiniai elementai (11) yra kasetės (10) atraminės priemonės ją satant ir kartu kaip atraminių kolonų gavimo forma tada, kai statybinėje aikštelėje kasetės (10) jau pastatytos. Geriau, kada sekcijiniai elementai (11) yra pagaminti iš lakštinio metalo ir turi išėmas (16), (18), į kurias patalpinamos horizontalios sijos (23), o pastarosios sujungiamos su atraminėmis kolonomis tuomet, kai jos užpilamos.
[EN]
[0001] Išradimas skirtas pastatų statybos būdui, kada daugia-kampės horizontalios sekcijos kambarį sudarančias kasetes, geriau stačiakampes, gamina formoje tarp, mažiau-siai, dviejų vertikaliai nukreiptų sekcijos elementų, kurie standžiai sujungti kasete ir turi išilginius bortelius, išsikišusius kasetės išorėje, o pageidau-tinas kasečių skaičius patalpinamas vienoje arba daugiau plokštumų ant paruošto statybinės aikštelės pagrindo, be to, gretimų kasečių sekcijų elementai išdės-tyti greta arba netoli vienas kito taip, kad borteliai kartu nustatytų vertikalią plokštumą.
[0002] Pastaraisiais metais, kad būtų sumažintos statybų iš-laidos, dedama daug pastangų tobulinant naudojamą sta-tybinę techniką. Paprastai blokai arba moduliai gaminami gamyklose, iš kurių jie transportuojami i, statybų aikštelę, o ten jie sujungiami j, vienamodulini, karkasą iš betono arba plieno. Vienok, būna daug atvejų, kai pasirodo, kad racionalizacija žymiai mažesnė, negu buvo laukta ir kai kurie ekspertai ėmė įrodinėti, kad baigta aikštelinė statyba vis dar yra brangus būdas. Tokių įrodinėjimų viena iš priežasčių yra ta, kad tokiose konstrukcijose naudojamos didelės technologinės tole-rancijos, reikalaujančios intensyvių ir brangių statymo operacijų tam, kad statybinėse aikštelėse būtų sustatyti moduliai ir karkasai, taip pat ir moduliai tar-pusavy j e .
[0003] Žinomas statymo būdas, naudojant užbaigtus blokus, pa-vyzdžiui, pagamintus kambarių dydžio elementus, o dau-gumą statybinių operacijų atlieka fabrikuose. Tas būdas pasitarnavo gamybai lengvų kasečių, kurios tinka naudoti žemiems pastatams, kuriems ne tokie griežti prieš-gaisrinių taisyklių reikalavimai, arba kurios skirtos patalpinti aukštesnių pastatų statybiniuose karkasuose. Taip pat buvo gaminamos sunkios kasetės, pavyzdžiui,
[0004] save laikančios kasetės iš betono. Šioms kasetėms ne-reikalingas specialus statybinis karkasas.
[0005] Vienok, abiem minėtais atvejais egzistuoja problemos. Statybiniams karkasams iš lengvesnių kasečių dažnai reikalingos šiuolaikines statybinės konstrukcijos ir sudėtingi montavimo mazgai. Iš kitos pusės, sunkios ka-setės reikalauja įvairių konstrukcijų, kadangi šios kasetės viena kitą išlaiko.
[0006] Išradimo esmė yra modulių naudojimas statybinių karkasų pastatymui, o tai yra visiškai priešinga pradiniam karkaso pastatymui ir toliau sekančiam prijungimui prie modulio. Tuo būdu atsiranda galimybė gaminti sta-tybinius karkasus su palyginti nedidelėmis sąnaudomis, o kartu išvengti minėtų problemų, susijusių su pride-rinimu. Didelis privalumas yra, kad kasetės gali būti gaminamos kaip visiškai standartizuoti pramonės gami-niai, tuo pačiu išvengiant didelių konstrukcinių prob-lemų statant statybines konstrukcijas ir kasetes.
[0007] Išradime siūlomas techninis sprendimas skiriasi tuo, kad horizontalių sijų galinės dalys patalpinamos joms skirtose sekcijinių elementų bortelių išėmose, ir tuo, kad kolonas sudaranti medžiaga, geriau betonas, nau-dojamas vertikaliai ertmei, kurią sudaro vertikalūs borteliai, užpildyti taip, kad sukibtų su horizontaliomis sijomis ir būtų sudarytos atraminės kolonos, o atramines kolonos kartu su sijomis sudaro atramini, ir stabilų statybini, karkasą su standžiais montažo mazgais .
[0008] Tuo būdu, svarbiausiu šio sprendimo elementu yra kase-tė, todėl labai svarbu, kad ji būtų pagaminta labai tiksliai, t.y. formoje tarp mažiausiai dviejų vertikaliai nukreiptų sekcijinių elementų. Kasetė visada gaminama, kad atitiktų sistemos išmatavimus, bet, atsi-žvelgiant i, užsakovo poreikius, jos pavidalas gali būti pakeistas. Sekcijiniai elementai gali būti pagaminti iš bet kokios tam skirtos medžiagos, nors lakštinis meta-las yra pats tinkamiausias, kadangi šie sekcijiniai elementai, greta sudarančios dalies atraminės ir stabi-lios kasetės konstrukcijos, gaminant ir statant paprastai tarnauja kaip forma statybos aikštelėse toli-mesnėje atraminių kolonų gamyboje, t. y. jie nevaidina palaikančiosios konstrukcijos funkcijos pastatytame pastate, išskyrus tarpines jėgas tarp lubų ir kasečių pagrindo rėmelių i, atramines pastatytos konstrukcijos kolonas.
[0009] Išradime taip pat siūloma pastatų statymo statybinė konstrukcija, kuri turi kambarį sudarančią kasetę ir tarpines atramines priemones, kuriose kasetės, kurios, geriau, padarytos stačiakampės horizontalios sekcijos pavidalo, atliktos formoje tarp mažiausiai dviejų vertikaliai nukreiptų sekcijinių elementų, kurie standžiai sujungti su kasete ir turi bortelius, išsikišusius jų išorėje. Ši konstrukcija skiriasi tuo, kad sekcijiniai elementai, pagaminti iš ganėtinai plonasienės medžia-gos, turi išėmas horizontalių sijų patalpinimui ir gali būti patalpinti greta arba arti vienas kito, kad sudarytų ertmę, kurioje medžiaga, sudaranti koloną, naudojama kartu su sijomis, patalpintomis išėmose tam, kad sudarytų atramini, ir patvarų statybini, karkasą su standžiais montažo mazgais.
[0010] Toliau išradimas smulkiau paaiškinamas pateiktuose brėžiniuose, kuriuose parodyti konstrukcijų izometri-niai vaizdai.

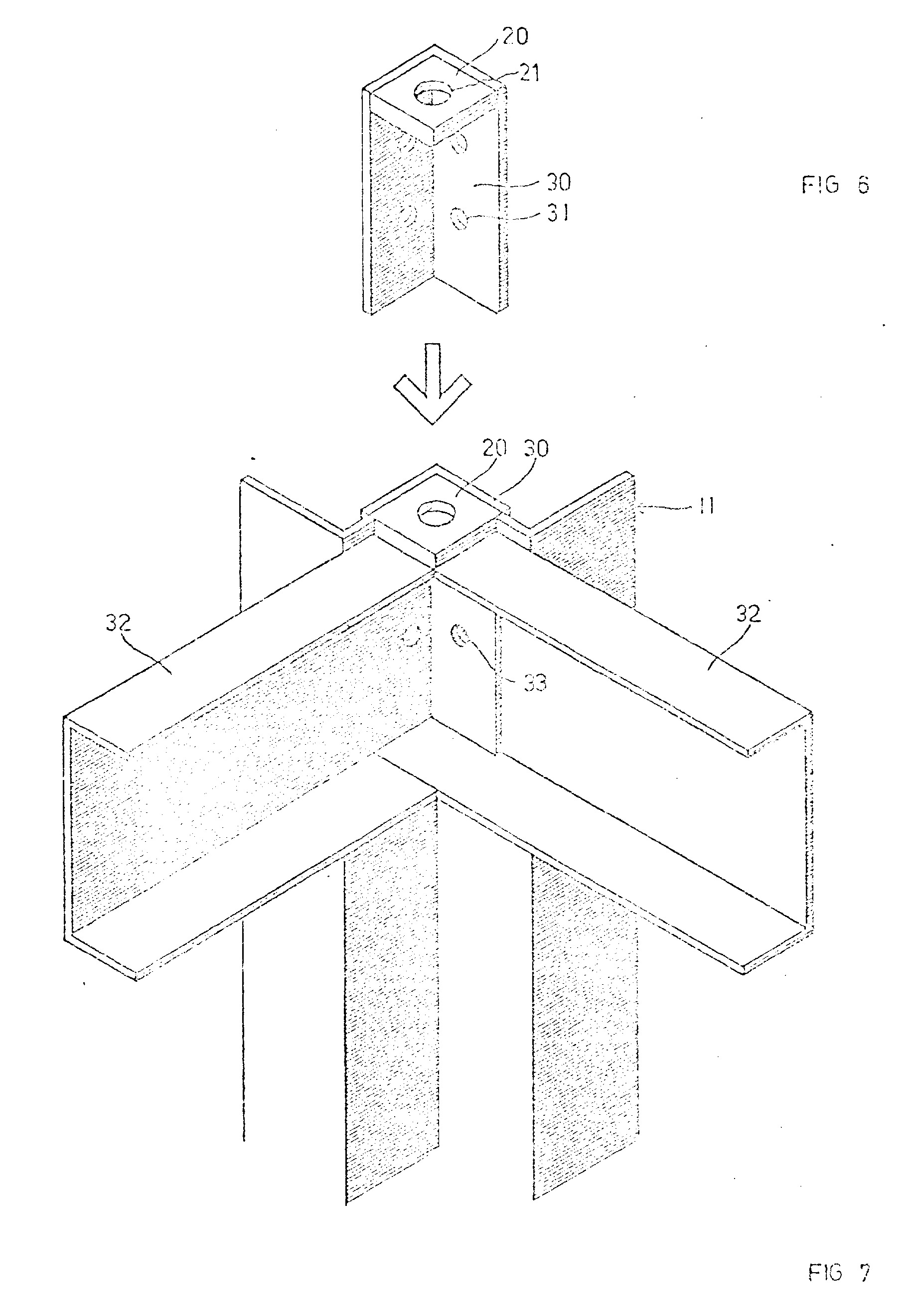

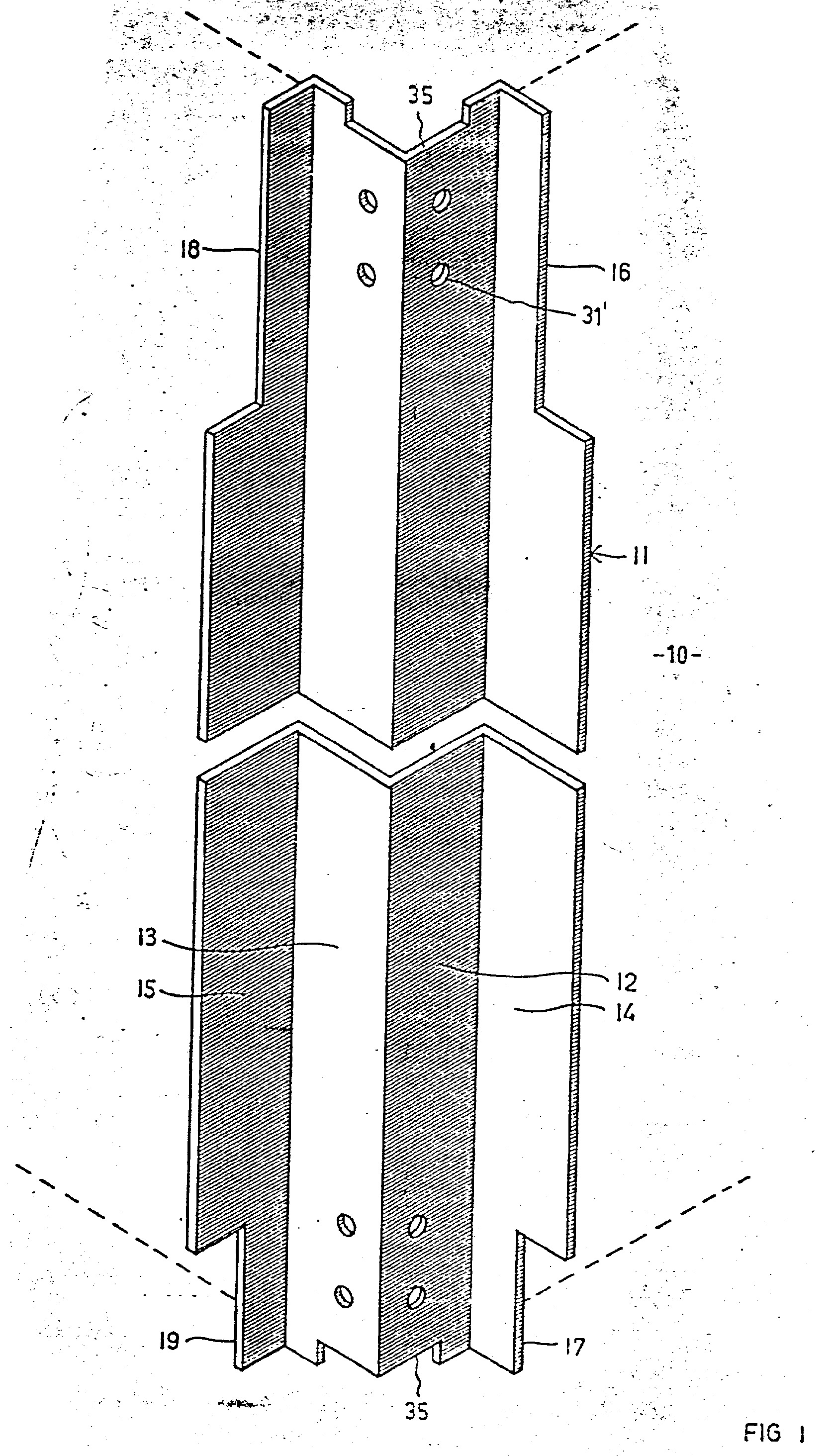

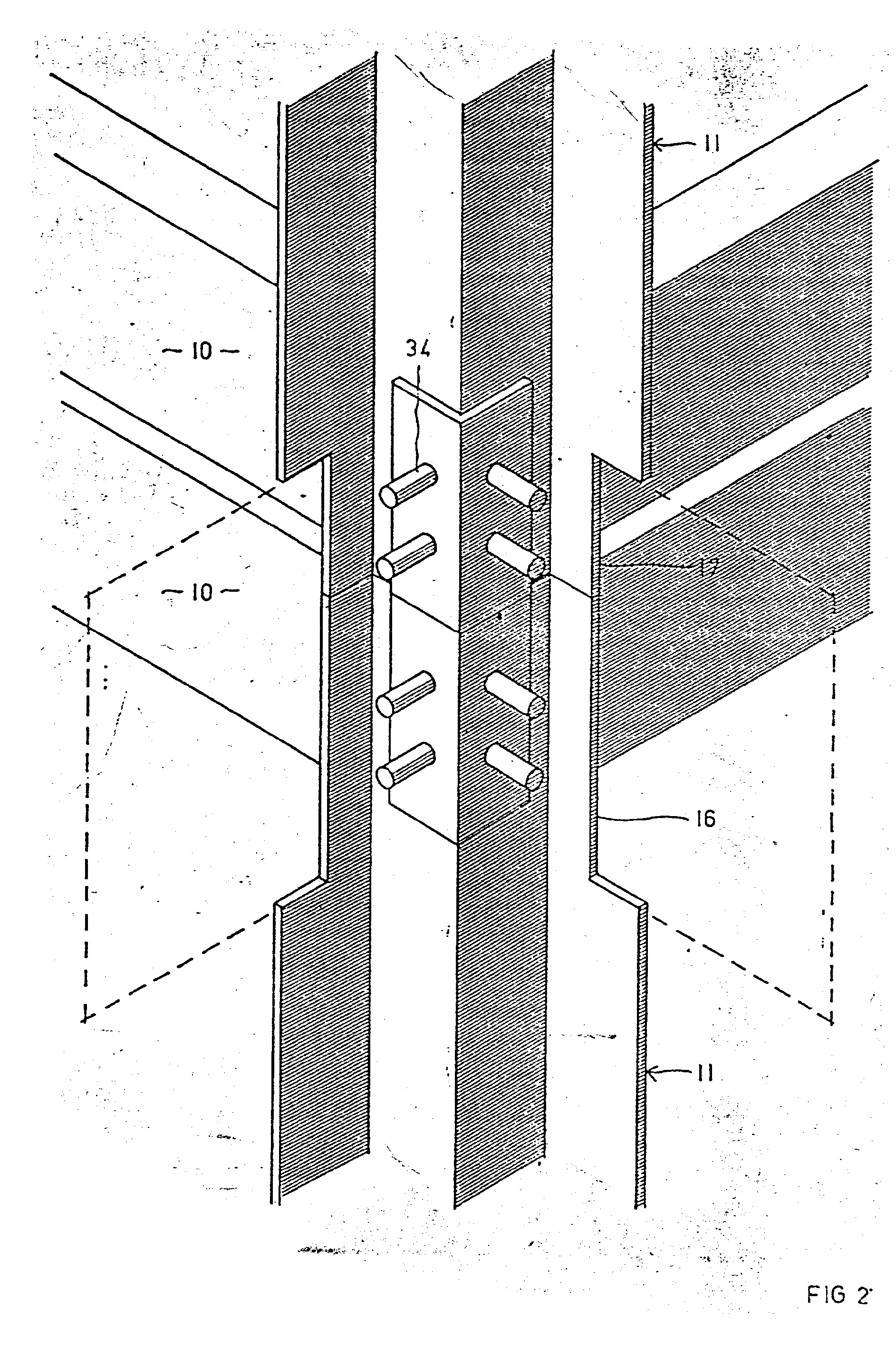

[0011] Fig.l - kampinė kasetės dalis ir sekcijinis elementas, patalpintas tame kampe; Fig.2 - dvi Fig.l kasetės, kurių viena patalpinta virš kitos; Fig.3 - keturios Fig.l kasetės, kurios patalpintos to paties aukšto lygyje viena greta kitos su kasečių sekcijiniais elementais, sudarančiais vertikalią ertmę, ir kita kasetė, kurią reikia patalpinti ant vienos iš minėtų kasečių viršūnės; Fig.4 - kaip ir Fig.3, tik papildomai parodyta horizontali sija, patalpinta tarp greta esančių kasečių; Fig.5 - dvi kasetės, kurias reikia prijungti prie esan-čios sienos arba kitos kasetės ir trečioji kasetė, kuri patalpinama ant viršaus kitos iš dviejų anksčiau mi-nėtųjų, ir Fig.6 - sekcijinis intarpas; Fig.7 - sekcijinio intarpo patalpinimas ant sekcijinio elemento.
[0012] Kaip jau buvo minėta anksčiau, išradimas grindžiamas specifiniu panaudojimu kasečių 10, kurios gaminamos ne statybos aikštelėje, o, geriau, gamykloje, tuo su-taupant medžiagas, kurios gamykloje racionaliau panau-dojamos. Šiuo atveju kasetės yra pagamintos specialiai, būtent, pagal užsakovo specialius reikalavimus jų pa-naudojimui ir aprūpintos būtinomis komponentėmis. Tokiu būdu, pastatyto pastato vienos kasetės gali būti, pa-vyzdžiui, su specialiomis savybėmis akustikai, izolia-cijai, tuo tarpu kai kitų pastato kasečių izoliacijos reikalavimai paprasti. Visada kasetėms suteikiami vie-nodi išmatavimai ir konstrukcija, bet jos pritaikomos skirtingoms funkcijoms. Tai neturi įtakos jų standar-tizavimui. Kasetės gali būti įvairiai techniškai aprū-pintos, pavyzdžiui, vonios kambario kasetės, gyvenamųjų kambarių kasetės, taip pat ir kasetės didelių išma-tavimų kambarių. Esant reikalui, visos kasetės gali būti pateikiamos pagal susitarimą "užrakintos" tokiu būdu, kad jas galima būtų naudoti tik po to, kai jos bus pastatytos. Paprasčiausias kasetės pavidalas būna toks, kad ji yra sudaryta iš viršutinės ir apatinės riboj ančiųjų plokštumų, kurios atitinkamai yra lubos ir grindys, ir keturių sekcijinių elementų, laikančių viršutiniąją ir apatiniąją plokštumas tam tikru atstumu vieną nuo kitos.
[0013] Be to, kasetė gali turėti vieną, dvi, tris arba ke-turias sienas. Paprastai kasetė būna pagaminta kaip stačiakampė horizontali sekcija, bet, aišku, galimos ir kitos formos.
[0014] Siūlomo būdo realizavimui kasetės turi būti gaminamos tikslių tolerancijų ribose ir, būtent tuo tikslu, jos gaminamos formoje tarp dviejų sekcijinių elementų. Vienas sekcijinis elementas, skirtas kasetės kampams, brėžiniuose pažymėtas pozicija 11. Nors kasetės kampų sekcijiniai elementai ir parodyti brėžiniuose, vienok, kampuose kasetės gali turėti kitus sekcijinius elementus, pavyzdžiui U-pavidalo.
[0015] Sekcijiniai elementai gali būti pagaminti iš bet kokios tinkamos medžiagos, bet, kad būtų pigiau, jie geriau gaminami iš pakankamai plono lakštinio metalo, pavyz-džiui, kurio lakšto storis yra nuo 1 iki 5 mm, pri-klausomai nuo pasirinktos medžiagos. Sekcijinio elemento 11 skerspjūvis turi būti W-formos su keturiais borteliais 12, 13, 14 ir 15, kurie, kaip parodyta brėžinyje, yra statmeni kiekvienas kitam, greta esan-čiam. Kasetės kampas talpinamas tarp sekcijinio elemento centrinių bortelių 12, 13, o tai reiškia, kad du borteliai 14 ir 15 yra statmeni atitinkamam kasetės šonui. Kampai tarp ilgųjų bortelių 14, 15 pusių, nu-kreiptų i, šoną nuo kasetės, ir trumposios bortelių pusės būtų nupjautos tam, kad būtų sudarytas status išėmos kampas, kurių viršutinieji pažymėti pozicijomis 16, 18, o apatinieji pažymėti pozicijomis 17, 19. Kaip matyti, vertikalioji išėmos 16-19 pusė lygiagreti ilgosioms bortelių pusėms, tuo tarpu kai horizontalioji pusė lygiagreti trumposioms sekcijinio elemento pusėms. Viršūnėje ir prie pagrindo centriniai borteliai 12, 13 sujungiami naudojant geležinius intarpus-kampus 30, prie kurių privirinamas metalinis intarpas-plokšte-lė 20, kuriame yra skylė 21. Šie intarpai išsamiau pavaizduoti brėžinyje Fig.6. Geležinis intarpas kampas 30 turi skyles 31, kurios, uždėjus intarpą-kampą ant sekcijinio elemento, atsiduria priešais sekcijinio elemento bortelių 12, 13 skyles 31'. Pirštai 34 pa-talpinami į skyles 31, 31'. Intarpai-kampai, pavyz-džiui, privirinami prie bortelių 12, 13 išorinių pusių prie metalinio intarpo-plokštelės 20, esančios išėmo-se 35, padarytose bortelių 12, 13 galuos. Toliau nurodytos priežastys, kodėl pirštai 34 yra iškišti tam tikru atstumu nuo bortelių 12, 13 pusių, kurios nukreiptos i, skirtingas puses viena nuo kitos arba į išorę. Jei nenaudojami metaliniai intarpai-kampai 30, o tik metaliniai intarpai-plokštelės 20, tai intarpai-plokštelės gali būti pritvirtintos vietoje jų, tiesiog prie centrinių bortelių 12, 13, o pirštai 34 gali būti įstatyti i, bortelių 12, 13 skyles. Į skylę 21, geriau esančią viršutiniame metaliniame intarpe-plokštelė-je 20, įtvirtintas pirštas, kuris įstatomas i, pačios artimiausios kasetės metalinio intarpo-plokštelės sky-lę 21, tai padeda tiksliau išdėstyti ir orientuoti kasetes vieną kitos atžvilgiu. Intarpas-kampas taip pat gali būti pritvirtintas varžtais, kurie praeina per skyles 31, esančias intarpuose-kampuose ir taip pat atitinkamas skyles 31', esančias centriniuose borteliuose 12, 13 ir atliekančiais pirštų funkcijas. Naudojant pirštus ar varžtus galima pritvirtinti statybines lovio profilio sijas 32, kurios turi kiaury-mes 33 ir kurios kartu yra kasetės dalis, esanti vidi-nėje sekcijos elementų 11 (žiūrėti Fig.7) pusėje. Kadangi sekcijiniai elementai 11 yra aukštesni, negu ka-setė 10, jie, sujungiant su kasete 10, išsikiša virš kasetę 10 ribojančios plokštumos ir tiek pat išsikiša atitinkamai žemyn už apatinės kasetę ribojančios plokš-tumos .
[0016] Sekcijinis elementas 11 gali būti sujungtas su kasete 10 bet kuriuo būdu. Kadangi yra aukščiau minėtos sekcijinių elementų išsikišusios i, viršų ir apačią dalys, tai susidaro ertmė, kai viena kasetė 10 uždedama ant kitos kasetės 10 viršūnės su metaliniais intarpais-plokštelėmis 20, sujungtomis tarpusavyje tarp minėtų uždėtų kasečių. Ši ertmė gali būti panaudota nutiestų kabelių izoliavimui ir pan. Tuo metu, kai viena kase-tė 10 tokiu būdu uždėta ant kitos kasetės viršūnės, pirštas, kuris gali būti įstatytas į skylę 21, tarnauja kasečių orientavimui.

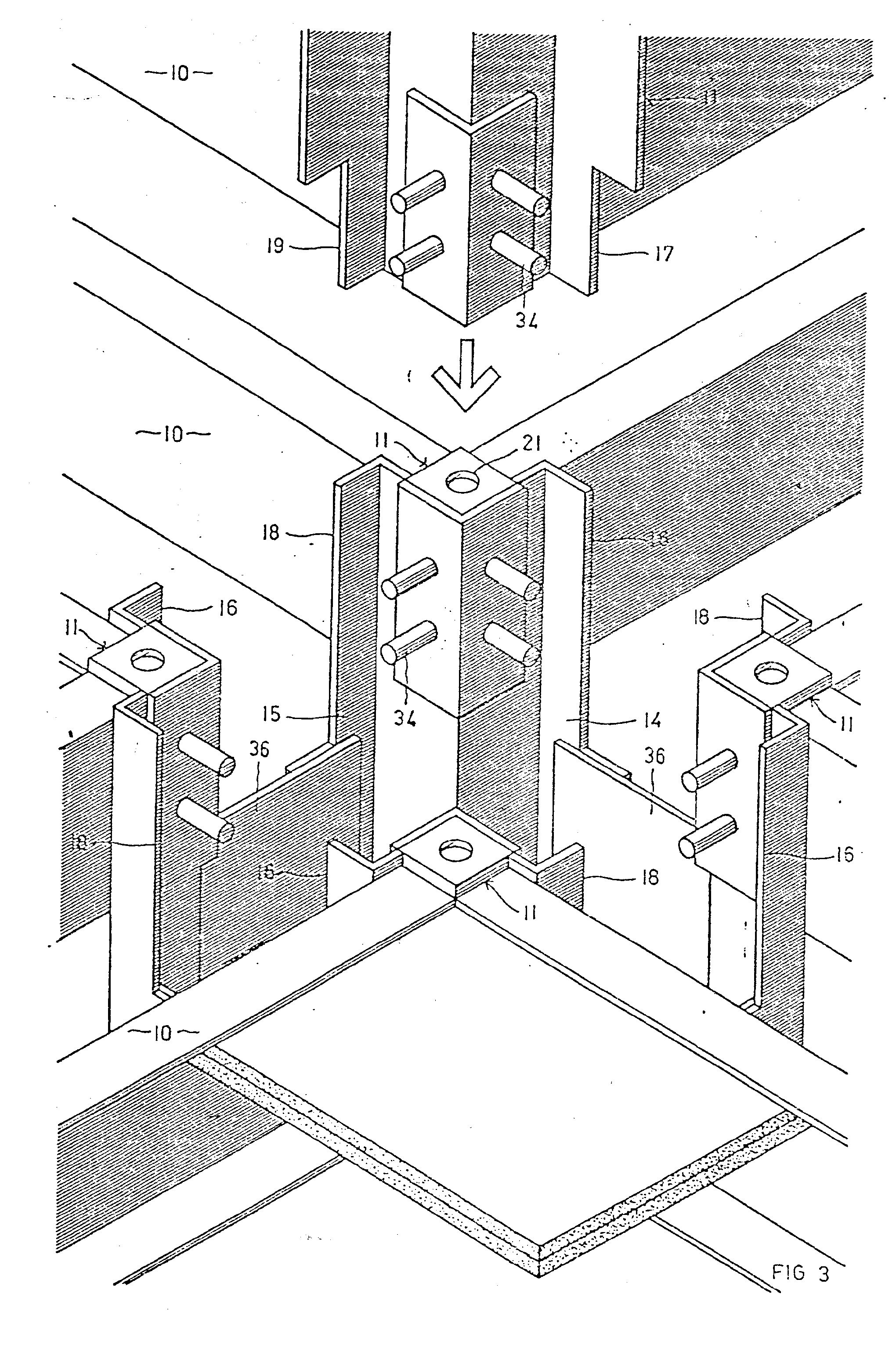

[0017] Fig.3 parodyta, kaip aukščiau aprašyto tipo 4 kasetės, patalpintos netoli viena kitos, bet su laisvais sekcijinio elemento išilginių bortelių 14, 15 kraštais, esančiais vienas prieš kitą tam, kad apibrėžtų ver-tikalią ertmę, i, kurią pilama kolonas sudaranti me-džiaga. Išilginės bortelių 14, 15 briaunelės gali sukibti viena su kita, bet geriau jas išdėstyti nedi-deliu atstumu vienas nuo kitų, kaip tai parodyta brėžinyje. Išilginis metalinis lakštas 36, patalpintas bortelių 14, 15 išorėje ertmėje tarp bortelių.

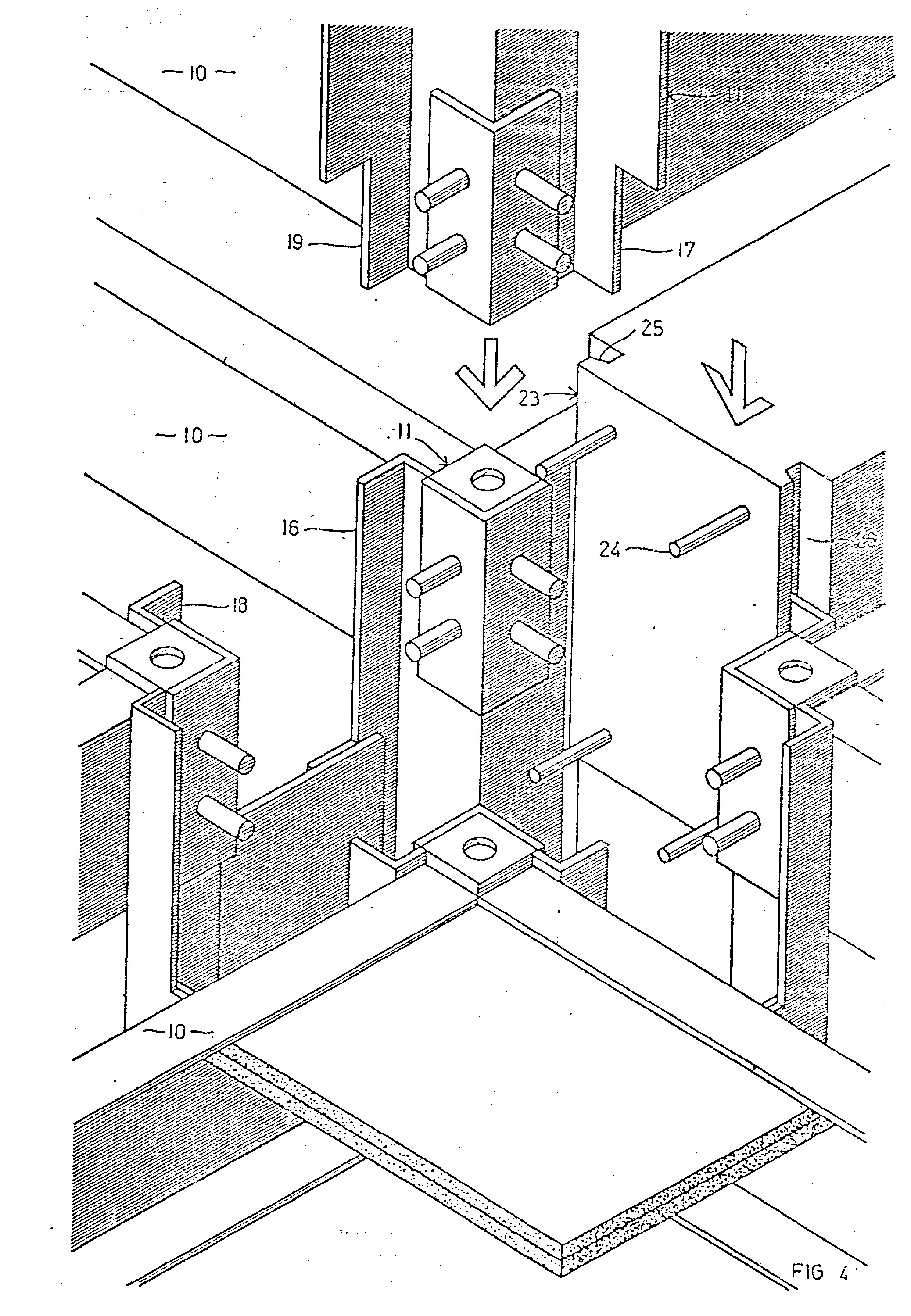

[0018] Metalinis lakštas 36 yra trumpesnis už sekcijini, ele-mentą 11, bet siekia išėmų 16, 18; 17, 19 hori-zontaliųjų kraštų lygį, kaip tai parodyta brėžiniuose Fig.3 ir Fig.4. Minėtas metalinis lakštas tvirtinamas, pavyzdžiui, privirinant arba prikniedijant prie bor-telių 14, 15, bet geriau, naudojant prisegimo priemones, tokias kaip padarant borteliuose pailgas vertikalias skyles ir ant metalinio lakšto pritvirtinant vertikaliai palenktas kilpas, be to šios kilpos įspaustos i, skyles taip, kad metalinis lakštas lai-kytųsi vietoje kartu veikiant užpleišijimui ir gra-vitacijai. Tai užtikrina užtverianti, ir užsandarinanti, efektą. Išėmos 16, 18 viršutiniuose bortelių kampuose apibrėžia stačiakampes išpjovas, kuriose patalpinamos horizontalios sijos 23, geriau pagamintos iš betono, kaip parodyta Fig.4. Šios operacijos palengvinimui sijose 23 yra vertikaliai išdėstyti grioveliai 25, 26, esantys netoli nuo sijų laisvųjų galų ir pritaikyti išėmos 16, 18 išilginių bortelių patalpinimui, kad sijos 23 būtų nukreiptos ir palaikomos vietoje ir tam, kad būtų užtikrintas sandarumas tarp sijų 23 ir bortelių 14, 15. Sijos 23 turi ankerines priemones 24, išsikišusias iš sijų laisvųjų galų, pavyzdžiui, sutvir-tinančius strypus, jeigu sijos pagamintos iš betono. Kaip parodyta brėžinyje Fig.4 išėmos 16, 17, 18 ir 19 geriau turi pilną vertikalų išsikišimą, atitinkanti, sijos 23 aukštį ir todėl kraštinės dalys, kurios nu-stato sekcijinio elemento 11, priklausančio kasetei 10, uždėtai ant kitos kasetės viršūnės, apatinės 17, 19 gali patekti i, viršutiniąją griovelių 25, 26 dali,. Po to, kai buvo pastatytas skirtas kasečių sluoksnių skaičius, o horizontalios sijos 23 buvo sudėtos tarp visų sluoksnių, kolonas sudaranti medžiaga, pavyzdžiui, betonas, įterpiamas į vertikaliai suformuotą ertmę, kuri apribojama keturiais sekcijiniais elementais 11 ir metaliniais lakštais 36 taip, kad sukibtų su sijomis 23. Tuo būdu pirštai 34 ir sijų ankerinės priemonės 24 patalpinamos į kolonų medžiagą. Jei reikia, vertikalūs sutvirtinantys strypai gali būti iš anksto sustatyti vertikaliai ertmėje ir, kaip atskiras atvejas, sujungti su sijų ankerinėmis priemonėmis 24. Aišku, kad tokiu būdu labai paprasta gauti stabilų statybini, karkasą, sudarytą iš vertikalių kolonų ir horizontalių sijų 23 ir palaikančių pastatą, tuo būdu kasetės 10 neap-kraunamos. Tuo pačiu pastato apatiniąsias kasetes ne-būtina sustiprinti, palyginus su viršutiniosiomis. Geriau, kad vertikaliosios atraminės kolonos būtų padarytos iš betono, bet taip pat gerai, kada jų vietoje naudojamos surenkamos sijos, plieninės sijos (rėmsijos) ir t.t., ertmėje, apribotoje sekcijiniais elementais 11 ir surišančiais tarpusavyje tas sijas arba rigelius horizontaliomis sijomis, sumontuotomis tinkamu būdu.

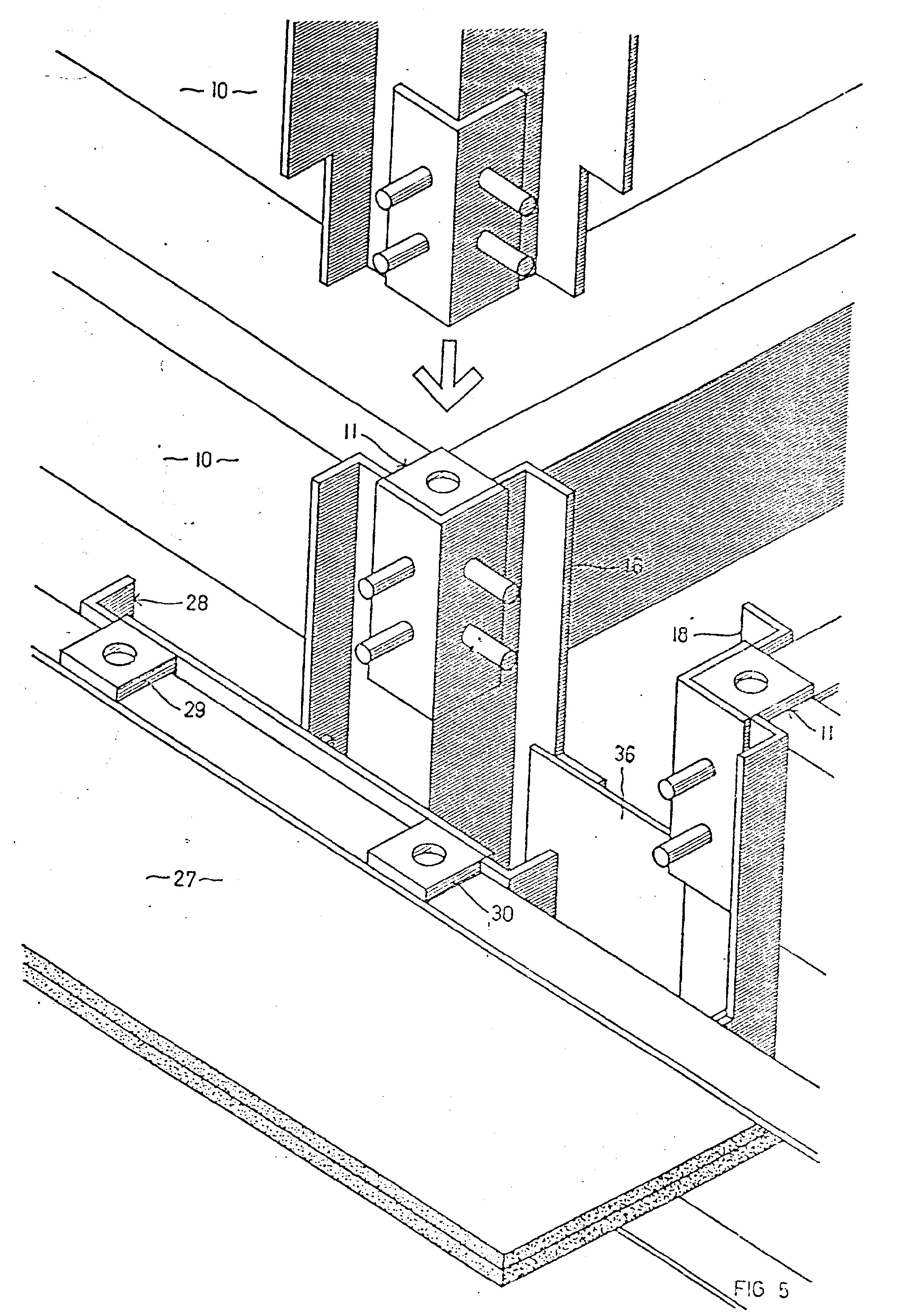

[0019] Kaip pažymėta aukščiau, kasečių 10 sekcijiniai elementai gali būti pagaminti įvairiais būdais. Kai dviejų kasečių 10 sekcijiniai elementai 11 prisijungia, pa-vyzdžiui, prie turimo pastato 27, du elementai 11 gali, kaip parodyta brėžinyje Fig.5, prisijungti prie sekcijinio elemento 28, kuris, iš esmės, yra lovys ir prijungtas prie išorinės pastato 27 pusės tam skirtomis montažo priemonėmis 29, 30. Panašiai kaip elementai 11, sekcijinis elementas 28 gali būti padarytas su išėma viršutiniajame ir apatiniajame kampuose horizontalių sijų patalpinimui.
[0020] Tuo būdu išradimas leidžia statyti pastatus labai pa-prastu ir nebrangiu būdu, sunaudojant kaip galima ma-žiau medžiagų, kadangi kasetės 10 ir atitinkami sekcijiniai elementai negauna jokių apkrovimų, išskyrus nuo-savą ir naudingą apkrovimą, kuri, suteikia kasetės, ir todėl kad sekcijiniai elementai pirmiausia tarnauja pastato statybinio karkaso statymui kaip karkasai. Be to, lengvai galima nutiesti vamzdžius ir elektros laidus ertmėse tarp gretimų kasečių sienų, grindų ir lubų. Tuo pačiu išvengiama brangių montavimo operacijų ir, kai tik tvirtas karkasas bus baigtas arba pastatytas, galima iš karto įsikelti i, pastatą.
1. Pastatų statymo būdas, kai kambarius sudarančias daugiakampes horizontalios sekcijos kasetes 10, geriau stačiakampes, išpildo formoje tarp mažiausiai dviejų vertikaliai nukreiptų sekcijinių elementų (11), kuriuos standžiai sujungia su kasete (10) ir kuriems suteikia išilginius bortelius (14), (15),išsikišančius už kase-tės, o reikiamą kasečių (10) skaičių sudeda vienoje arba daugiau plokštumų ant statybinėje aikštelėje pa-ruošto pamato, be to, gretimų kasečių sekcijinius elementus (11) išdėsto greta arba arti vienas kito taip, kad borteliai (14), (15) kartu sudarytų ver-tikalią ertmę, besiskiriantis tuo, kad horizontalių sijų (23) galines dalis patalpina tam skirtose išėmose (16), (18), (17), (19), padarytose sekcijinių elementų borteliuose (14), (15), be to, kolonas sudarančią medžiagą, geriau betonu, užpildo vertikalią ertmę,sudarytą minėtų bortelių (14), (15), kuri gali sukibti su horizontaliomis sijomis (23) ir sudaryti atramines kolonas, kurios kartu su horizontaliomis sijomis (23) sudaro atramini, ir patvarų karkasą su standžiais montažiniais mazgais.
2. Pastatų statymo statybinė konstrukcija, turinti kambarius sudarančias kasetes (10) ir tarpinę atraminę priemonę, kurioje kasetės (10) geriau yra stačiakampės horizontalios sekcijos pavidalo, suformuotos tarp ma-žiausiai dviejų vertikaliai nukreiptų sekcijinių ele-mentų (11), kurie standžiai sujungti su kasete (10) ir turi bortelius (14), (15), išsikišusius į išorę, besiskirianti tuo, kad sekcijiniai elementai (11) padaryti iš plonasienės medžiagos, turi išė-mas (16), (18), (17), (19) horizontalių sijų patalpinimui ir pagaminti taip, kad būtų galima juos patalpinti greta arba netoli vienas kito, kad sudarytų ertmes, skirtas kolonas sudarančios medžiagos patai-pinimui, o kolonos kartu su sijomis (23), išdėstytomis išėmose, sudarytų atramini, ir tvirtą statybini, karkasą su standžiais montažiniais mazgais.
3. Statybinė konstrukcija pagal 2 punktą, besiskirianti tuo, kad sekcijiniai elementai (11) pagaminti iš lakštinio metalo arba iš kitos tvirtos lakštinės medžiagos, leidžiančios sekcijinius elementus panaudoti kaip atramines priemones formuojant kasetes (10) ir jais perduoti savo nuosavą svorį ir kase-tės (10) naudingą apkrovą pagaminto karkaso atraminei konstrukcij ai.
4. Statybinė konstrukcija pagal 2 ir 3 punktus, besiskirianti tuo, kad kasetės turi sekcijinius kampinius elementus, kurių skerspjūvis geriau w formos, o greta esantys borteliai išdėstyti stačiu kampu vienas kito atžvilgiu, be to, kasetės kampas įstatomas j, kampą, kurį sudaro centriniai borteliai (12), (13).
5. Statybinė konstrukcija pagal bet kuri, 2-4 punktą, - besiskirianti tuo, kad kampai tarp sekcijinio elemento bortelių laisvos ilgosios pusės, esančios kasetės išorėje, ir trumposios pusės yra nupjauti, kad sudarytų minėtas išėmas (16), (18), (17), (19), turinčias vieną pusę, lygiagrečią trumpajai pusei, ir vieną pusę, lygiagrečią ilgajai pusei, be to, išėmos (16), (18), (17), (19) po to, kai sekcijiniai elementai yra patalpinti dviejose gretimose kasetėse (10), kartu sudaro stačiakampę ertmę sijos (23) galinių dalių patalpinimui.
6. Statybinė konstrukcija pagal 5 punktą, besiskirianti tuo, kad išėmos (16), (18), (17), (19) sekcijinio elemento bortelių priešinguose galuose turi vertikalų išsikišimą, atitinkanti, sijos aukšti,.
7. Statybinė konstrukcija pagal 2-4 punktus, besiskirianti tuo, kad kampai tarp laisvos bortelių ilgosios pusės, esančios kasetės išorėje, ir trumpųjų pusių yra nupjauti, sudarant išėmas (16), (18), (17), (19), turinčias vieną šoną, lygiagretų ilgajai bortelių pusei, ir kitą šoną, lygiagretų trumpajai pusei, be to, išėmos (16), (18), (17), (19) po to kai sekcijiniai elementai (11) patalpinti ant dviejų kasečių (10) arti vienas kito, o ertmė tarp sekcijinių elementų (11) uždengta metaliniu lakštu (36), kuris siekia sekcijinio elemento viršutinės ir apatinės pusės išėmų lygius, kurie lygiagretūs trumposioms pusėms, ir pritvirtinami naudojant atsegamas priemones, suvi-rinant, kniedijant ir taip toliau, kartu su metalinių lakštų (36) viršutiniosios ir apatiniosios pusės dalimi atitinkamai sudaro stačiakampe ertmę, i, kurią patalpintos sijų (23) galinės dalys.
8. Statybinė konstrukcija pagal 5, 6 arba 7 punktus, besiskirianti tuo, kad sijos (23) savo galuose turi griovelius (25), (26), i, kuriuos patalpinamos išilginės viršutiniosios ir apatiniosios išėmų briaunos (16), (18), (17), (19), tarnaujančios sijos galo nukreipimui, kai ji patalpinama X stačiakampę ertmę, ir sandarumo tarp sijų (23) ir bortelių (14), (15) užtikrinimui.
9. Statybinė konstrukcija pagal bet kuri, iš 2-8 punktų, besiskirianti tuo, kad sekcijiniai elementai (11) yra išsikišę už viršutiniosios ir apatiniosios kasetės (10) ribojančių plokštumų, kad suda-rytų intarpus patalpinant kasetes vieną ant kitos ke-liose plokštumose.
10.Statybinė konstrukcija pagal bet kurį iš 2-9 punktų, besiskirianti tuo, kad intarpai (20), (30) patalpinti taip, kad galima būtų sujungti su viršų-tiniais ir apatiniais sekcijinių elementų ( 11) galais ir turi intarpą- plokštelę ( 20), sujungiamą su galiniu atitinkamo sekcijinio elemento paviršiumi, ir turinčią skylę ( 21), be to, nukreipiantysis pirštas įstatytas taip, kad patektų į skylę ( 21), esančią tiek vir-šutinėje, tiek apatinėje intarpuose- plokštelėse ( 20) ir su ja sąveikojantis, uždėjus vieną kasetę ant kitos sutapdinant intarpų- plokštelių ( 20) skyles ( 21), o intarpas- kampas ( 30) orientuoja kasetes į reikiamą pa-dėti •
