[LT] Išradimas susijęs su vamzdžių sujungimo įranga , būtent su užsklendžiamuoju sandarikliu, sujungiančiu pirmojo vamzdinio elemento glotnųjį galą ir antrojo vamzdinio elemento įmovą.@Šis užsklendžiamasis sandariklis, kurio riebokšlis (8) yra ašinio suspaudimo tipo, sudarytas iš sandarinimo sąvaržos (9), skirtos riebokšlio (8) ašiniam suspaudimui, ir iš užsklendimo sąvaržos (12), kuria ant glotnaus vamzdžio galo suspaudžiamas užsklendimo žiedas (18); užsklendimo žiede (18) yra priekinis kyšulys (25) iš elastomero, atsiremiantis į sandarinimo sąvaržos (9) užpakalinę sienelę.@Taikomas vamzdžių sistemoms iš kalaus ketaus.
[EN]
[0001] Šis išradimas susijęs su vamzdžių sujungimo įranga, būtent su užsklendžiamu sandarikliu, sujungiančiu pirmojo vamzdinio elemento glotnųjį galą ir antrojo vamzdinio elemento imovą. Sandariklis sudarytas iš ašinio suspaudimo riebokšlio, esančio įmovoje, užsklendimo žiedo su vidinia'is dantimis; apimančiais glotnųjį galą, ir iš sujungimo įtaiso, kuriame yra sujungimo su - įmova priemonės ir kuris yra pritaikytas riebokšlio išilginiam suspaudimui sudaryti ir užsklendimo žiedo atgaliniam slinkimui išvengti. Šis sujungimo įtaisas sudarytas iš dviejų sąvaržų: • sandarinimo sąvaržos, skirtos ašiniam riebokšlio suspaudimui, ir -kitos - užsklendimo sąvaržos, kuria suspaudžiamas užsklendimo žiedas ant glotnaus vamzdžio galo. Ji ypač taikoma vamzdžių sistemoms iš kalaus ketaus.
[0002] Dokumente EP-A-334 380 aprašytas užsklendžiamasis sandariklis, kurio sujungimo įtaise yra vienintelė sąvarža, skirta ir riebokšlio ašiniam suspaudimui sudaryti, ir užsklendimo žiedui suspausti ant siaurojo (glotnaus) vamzdžio galo. Dėl to sandariklic užsklendimo metu sumažėja sandarumas. Sandarumo sumažėjimas pasireiškia šiais atvejais:. a) Montavimo metu: užsklendimo žiedo dantys apima glotnaus vamzdžio galą, kada juos stumia sąvarža. Pastaroji turi slinkti išilgai vamzdžio ašies, kad susispaustų riebokšlis. Dėl to šio suspaudimo nietu ji traukia su savimi glotnųjį vamzdžio galą. Tada sandarumo kokybė priklauso nuo to, ar yra pakankamas pradinis ašinis tarpas tarp glotniojo vamzdžio galo ir įmovos dugno: glotnusis galas tada atsiremia į įmovos dugną, sąvarža negali slinkti ir dėl to nepakankamai suspaudžiamas riebokšlis: pastarasis tada negali kaip reikiant atlikti sandarinimo funkcijų.
[0003] b) Eksploatavimo metu: negalima išmontuoti užsklendimo sistemos arba atlikti Kito užsklendimo, nepažeidus
[0004] c) Taip pat eksploatavimo metu, veikiant vidiniam skysčio, tekančio vamzdžiu, slėgiui, glotnusis galas
[0005] stengiasi pastumti išilgai vamzdžio ašies sąvaržą ir sumažinti riebokšlio suspaudimą, tai suprantama,' sukelia sandarumo mažėjimą
[0006] Išradimo- tikslas iš dalies arba visiškai panaikinti trūkumus, išvardintus anksčiau, ir, bedruoju atveju, išvengti sandarumo blogėjimo užsklendimo metu.
[0007] Dėl to išradimo objektu yra • anksčiau minėto tipo užsklendžiamasis sandariklis, apibūdinamas tuo, kad užsklendimo žiede yra priekinis kyšulys iš elastomero, atsiremiantis i, sandarinimo sąvaržos užpakalinę sienelę.
[0008] - 3& ndarinimo sąvaržoje yra ašinio sujungimo su įmova elementai, tuo tarpu kai užsklendimo sąvaržoje yra ašinio sujungimo su sandarinimo sąvarža elementai; - sąvaržose yra nepriklausomos ašinio sujungimo su j, mova priemonės; - kiekvienos sąvaržos sujungimo priemonės laisvai pereina i, kitą sąvaržą; - visi sujungimo elementai yra išdėstyti radialiai iš i, movos pusės ant sandarinimo sąvaržos periferinio atlanko; kiekvienos sąvaržos sujungimo elemer.L-išdėstyti radialiai iš i,movos pusės ant periferinio atlanko sektoriaus kietai sujungto su šia sąvarža; - yra numatytos tarpo parinkimo priemonės, kad galima būtų parinkti mažiausią tarpą tarp dviejų sąvaržų, kai sandarikiis yra surinktas; - tarpo parinkimo priemonėse numatytas užsklendimo sąvaržos nusriegtųjų sujungimo elementų įsukimo ilgio ribojimas.

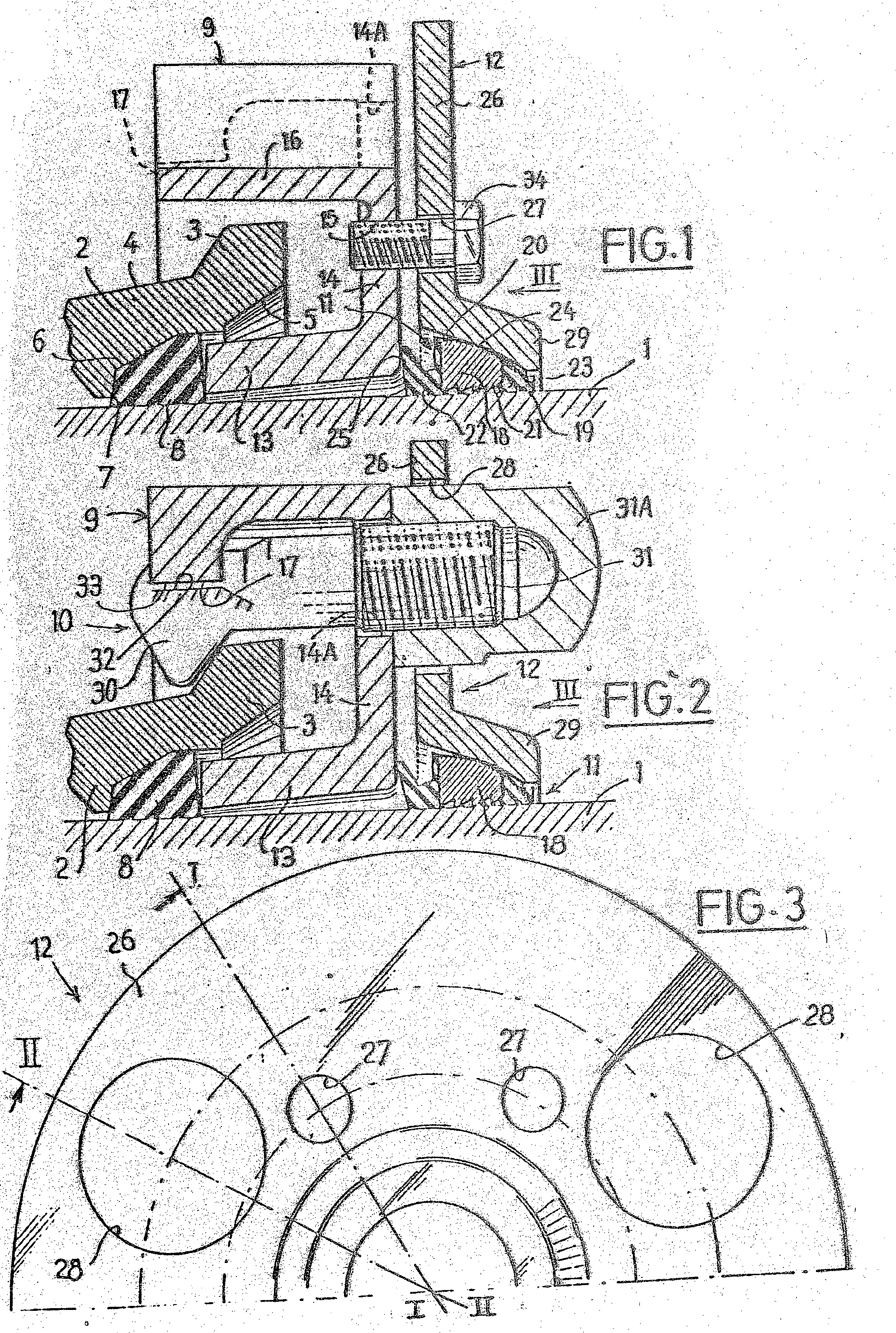

[0009] Dabar aprašysime išradimo realizavimo pavyzdžius, atsižvelgiant i, pridėtuosius brėžinius, kuriuose: Fig. 1 pateiktas išradimą atitinkančio užsklendžiamo sandariklio išilcjinio pjūvio dalinis vaizdas, paimtas skersmens plokštumoje (linija I I Fig. 3), einančioje per užsklendimo sąvaržos sujungimo elementą; Fig. 2 pateiktas to paties sandariklio analogiškas dalinis vaizdas, p'aimtas skersmens plokštumoje(linija II - II Fig. 3), einančioje per sandarinimo sąvaržos .sujungimo elementą; - Fig. 3 pateiktas užsklendimo sąvaržos pjūvio dalinis vaizdas, paimtas Fig. 1 ir Fig. 2 rodyklės III kryptimi; - Fig. 4 ir Fig. 5 pateikti vaizdai, atinkantis Fig. 1 ir Fig. 2. ir susieti su išradime aprašomu užsklendžiamojo sandariklio antrojo varianto realizavimu; - Fig. 6 pateiktas užsklendimo sąvaržos galo dalinis vaizdas, paimtas kryptimi, kurią rodo Fig. 4 arba Fig. 5 rodyklė VI;

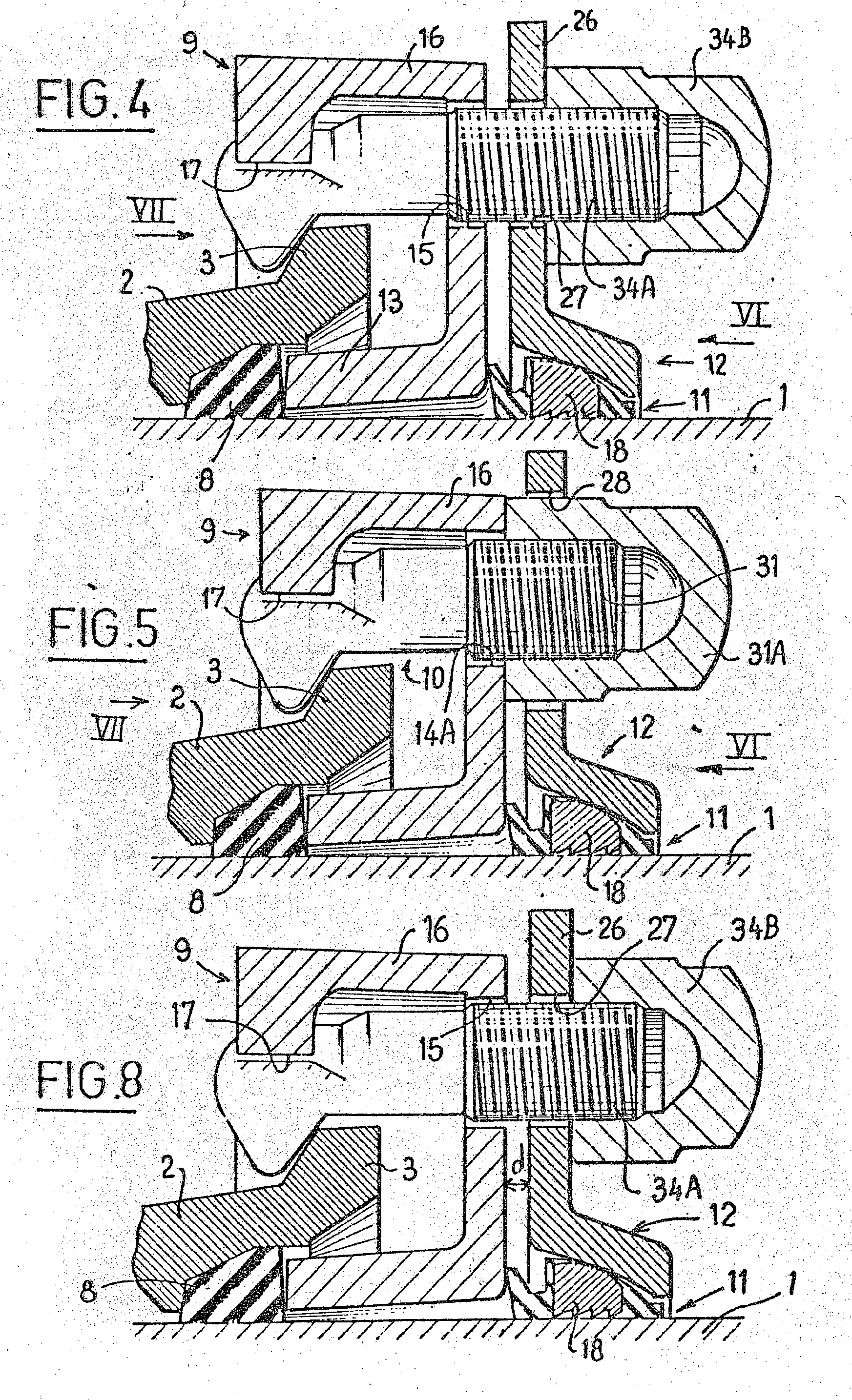

[0010] - Fig- 7 pateikta? saridariklio galo kvadranto vaizdas, paimtas kryptimi, kurią rodo Fig. 4 arba
[0011] - Fig. 8 pateiktas vaizdas, analogiškas Fig. 4 atitinkančiam sandariklio variantą, detalizuojamą Figr 4, 5, 6, ir 7; - Fig. 9 ir Fig.. 10 pateikiami analogiški Fig. 1 ir Fig- 2 vaizdai, paimti išilgai Fig. 11 linijų IX- IX ir X- X atitinkamai, Nusieti su šio išradimo trečiuoju užsklendžiamojo sandariklio realizavimo variantų; - Fig. 11 pavaizduotas sandariklio galo dalinis vaizdas, paimtas Fig. 9 arbj Fig. 2 0 rodykle XI nurodyta kryptimi.
[0012] Fig- 1 - 2 ir . 3 pavaizduotas užsklendžiamasis sandariklis, sujungiantis pirmojo vamzdinio elemento glotnųjį galą 1 ir antrojo vamzdinio elemento įmovą 2. Vamzdiniais elementais gali būti du vienodi kokios nors kanalinimo sistemos vamzdžiai, ypač iš kalaus ketaus, kiekvienas vamzdis gali būti glotnių paviršių arba vienas vamzdžio galas gali būti įstatomas ( siauresnis), o antras - i, mo vinis. Šio aprašymo reikmėms tarsime, kad, kaip parodyta brėžiniuose, abu vamzdiniai elementai turi bendrą horizontaliąją ašį.
[0013] Glotniojo galo 1 įšorinis paviršius yra cilindrinis, tuo tarpu įmovos 2 išorė, pradedant jos įėjimu, yra sudaryta iš žiedinio flanšo 3, pereinančio i, nuožulnųjį paviršių 4. įmovos vidus sudarytas iš nupjautinio kūgio pavidalo įėjimo paviršiaus 5, už kurio yra išdroita 6, besibaigianti beveik radialine (spinduline) galine sienele 7.
[0014] Sandariklį sudaro ašinio suspaudimo riebokšlis 8, sandarinimo sąvarža 9 su užkabinamomis suveržimo detalėmis 10, užsklendimo įtai-sais 11* ir užsklendimo sąvarža 12. '"Ašinio suspaudimo riebokšliu" suprantame įveržtosios įvorės tipo riebokšli,, kuris mechaniškai suspaudžiamas išilgai ašies.
[0015] Riebokšlis 8 yra iš elastomero. Kada jis užmaunamas ant įstatomojo vamzdzio galo ir laisvai atremiamas į įmovos sienelę 7, turi susidaryti laisva erdvė tarp riebokšlio išorinio (periferinio) paviršiaus ir išdrožos 6.
[0016] Sandarinimo sąvarža 9 sudaryta iš ištisinio vidinio žiedo 13, orientuojamo . apytikriai išilgai ašies, laisvai apimančio įstatomojo vamzdžio galą 1 ir įlendančio į o,šdrožą 6, kad prispaustų riebokšlį 8 prie radialinės sienelės 7. Šio įlindimo gylis yra kritinis, kad būtų galima garantuoti norimus sandarumo parametrus.
[0017] Nuo žiedo 13 užpakalinio krašto (Fig. 1 ir Fig. 2 dešinėje) į išorę eina ištisinė radialinė uždanga 14, žiedinio 3 lygyje turinti šešias sriegtines skyles 15 (Fig. 1), vienodu atstumu išdėstytas ant to paties apskritimo.
[0018] Nuo išorinio radialinio uždangos 14 krašto į priekį eina periferinis atlankas 16., bengiantis žiedą 3 ir turintis tris beveik pusiaucilindrines atviras į vidų išpjovas 17, kurios pagal kampą reguliariai išdėstytos tarp skylių 15 (Fig. 1 ix Fig. 2). Priešais kiekvieną išpjovą 17 uždangoje 14 yra skylė 14A. Užsklendimo įtaisas 11 yra sudėtinė detalė, gauta užliejimo būdu. Ji sudaryta iš serijos metalinių intarpų, kartų sudarančių užsklendimo žiedą, esanti, sąvaržiniame žiede 19 iš elastomero. Intarpai 18 galėtų būti pakeisti perpjautu ištisiniu žiedu, bet deriniui iš daugelio intarpų teikiama pirmenybė, nes jis geriau tinka įvairioms vamzdžių konfigūracijoms.
[0019] Kiekvienas intarpas 18 sudarytas iš kreivo trapecinio ♦ pjūvio su didele priekine radialine plokštuma ir maia užpakaline radialine plokštuma, su išoriniu radialiniu paviršiumi 20, konverguojančiu į užpakalinę plokštumą, pageidautina, statinės paviršiaus pavidalo, ir su vidiniu radialiniu paviršiumi, dažniausiai, cilindrinės arba plokščios formos, kuris sudarytas iš serijos dantukų 21, galinčių užsikabinti už glotniojo vamzdžio galo. -
[0020] Žiedas 19 sudarytas iš priekinės cilindrinės dalies 22, kurios vidus yra dantytas ir užpakalinės cilindrinės dalies 2. 3, kurios vidus taip pat* gali būti dantytas. Šias dvi dalis įungia apvalkalas 24, dengiantis intarpų išorini, paviršių 20.'
[0021] t*
[0022] Priekinė dalis 22 pasibaigia priekiniu, kyšuliu 25, sudarančiu atramos lūpą, besiremiančią į sąvaržos 9 uždangą 14. Būdamas tamprus, ši3 kyšulys 25 neleidžia spaudžiamai užsklendimo sąvaržai pastumti sandarinimo sąvarž. ą. Tuo būdu išvengiama sandarumo parametrų pakitimo, keičiant užsklendimo parametrus. Žiedas 19 iš visų pusių gaubia intarpus 18, išskyrus jų dantytąją vidinę dalį.
[0023] Užsklendimo sąvarža 12 sudaryta iš plokščiv os ir radialinės uždangos 26, kurioje yra šešios glotnios skylės 27 truputėli, didesnio skersmens - už sriegtinių skylių 15 skersmenį. Uždangoje 26 dar yra trys reguliariai išdėstytos glotnios skylės 28, kurių skersmuo žymiai didesnis ( Fig. 3) . Uždangos 26 periferinės radialinė dalis sujungta su suspaudžiančiąja beveik nupjauto kūgio formos dalimi 29, konverguojančia į užpakalinę dali,. Šios dalies vidinis paviršius beveik apytikriai atitinka intarpų 18 išorinį paviršių 20.
[0024] Kai įmova yra savo . vietoje, aprašytojo sandariklio montavimas atliekamas taip.
[0025] Ant glotniojo vamzdžio galo iŠ eilės užmaunamos detalės 12, 11, . 9, ir S , žymiai pastumtos šio vamzdžio galo atžvilgiu. Riebokšlis 8 ir užsklendimo įtaisas 11 lengvai apspaudžia glotnųjį galą.
[0026] Pagaliau glotnusis galas> įstumiamas i, įmovą. Po to stumiamas riebokšlis 8 tol, kol jis atsiremia į įmovos sienelę 7.
[0027] Sąvarža 9 į. prieki, pastumiama taip, kad jos priekinė plokštuma atsiremtų i, riebokšlio Užpakalinę plokštumą.
[0028] Pagaliau trijų suveržimo detalių 10 <Fig. 1 neparodytų) varžtai 31, kurių priekiniuose galuose yra ekscentriškos noselės 30, įkišami savo priekiniais galais i, skyles 14A. Tada sąvarža 8 spaudžiama į priekinį sukant veržles 31A, esančias ant kiekvieno varžto 31, jų snapeliams 30 įsiremiant į įmovos žiedą 3, o veržlėms - į užsklendimo sąvaržos uždangos užpakalinę plokštumą. Šis spaudimas žiedu 13 vamzdžio ašies kryptimi persiduoda į riebokšlį 8.. ir tokiu būdu garantuoja - sandariklio sandarumą. Kaip matyti iš Fig. 2, noselių 30 radialinė padėtis parenka; a derinant kiekvienos noselės dvi šonines nuodrožas 32 ir išpjovų 17 galines plokštumas 33. Fig. 2 pjūvio plokštuma pastumta šioje vietoje, kad parodytų šią sąveiką (žiūr. taip pat Fig. 7) .
[0029] Koks bebūtų radialinis tarpas tarp įstatomojo vamzdžio galo ir įmovos, ir kokia bebūtų kampinė įstatomojo vamzdžio galo padėtis įmovos ašies atžvilgiu, reguliuojant veržlių 31 įsukimą, galima gauti-pageidaujamą sandarumą sandariklyje.
[0030] Po to j^priekį stumiamas užsklendimo įtaisas 11 tol, kol jo dalis 25 atsiremia į sąvaržą 9. Tai lengva padaryti, kadangi šis įtaisas nėra susietas su radialiniu suspaudimu. Po to stumiama užsklendimo sąvarža 12 tol, kol jos vidinė nuožulnioji dalis paliečia apvalkalą 24. Tai padarius, veržlės 31A lengvai pralenda pro tris skyles "28 (Fig- 2).
[0031] Pagaliau šeši užsklendimo varžtai 34 (Fig. 1) įstumiami iš užpakalinės dalįes į priekinę per skyles 27, per kurias lengvai jie pralenda, ir yra įsukami į skyles 15. Sukdami šiuos varžtus, radialiai suspaudžiame intarpus 18 ant glotniojo vamzdžio, tuo užsklęsdami sandarikli,.
[0032] Matome, kad sandariklio užsklendimas jokiu būdu nepakeičia sandariklio sąvaržos 9 padėties, o taip pat ir sandarumo parametrų, kuriuos lemia tik sandarinimo sąvarža, tuo tarpu, kai užsklendimo parametrai priklauso tik nuo užsklendimo sąvaržos 12.Be to, galima atgal atitraukti sąvaržą 12, atsukus važtus ,34 nepakenkiant sandarumui.
[0033] Tačiau eksploatavimo metu atgalinė stuma, kuri susidaro skysčiui tekant įstatytuoju vamzdžiu, per intarpus 18 gali nežymiai pastumti sąvaržą 12. Šiuo atveju sąvarža 12 taip pat priverčia atgal pasislinkti ir -sąvaržą 9. Dėl to atsipalaiduoja riebokšlis. Šio pavojaus išvengiama naudojant sandariklio variantą, pavaizduotą Fig. 4- 7, besiskirianti, nuo aprašytojo tik užsklendimo sąvaržos užkabinimo būdu.

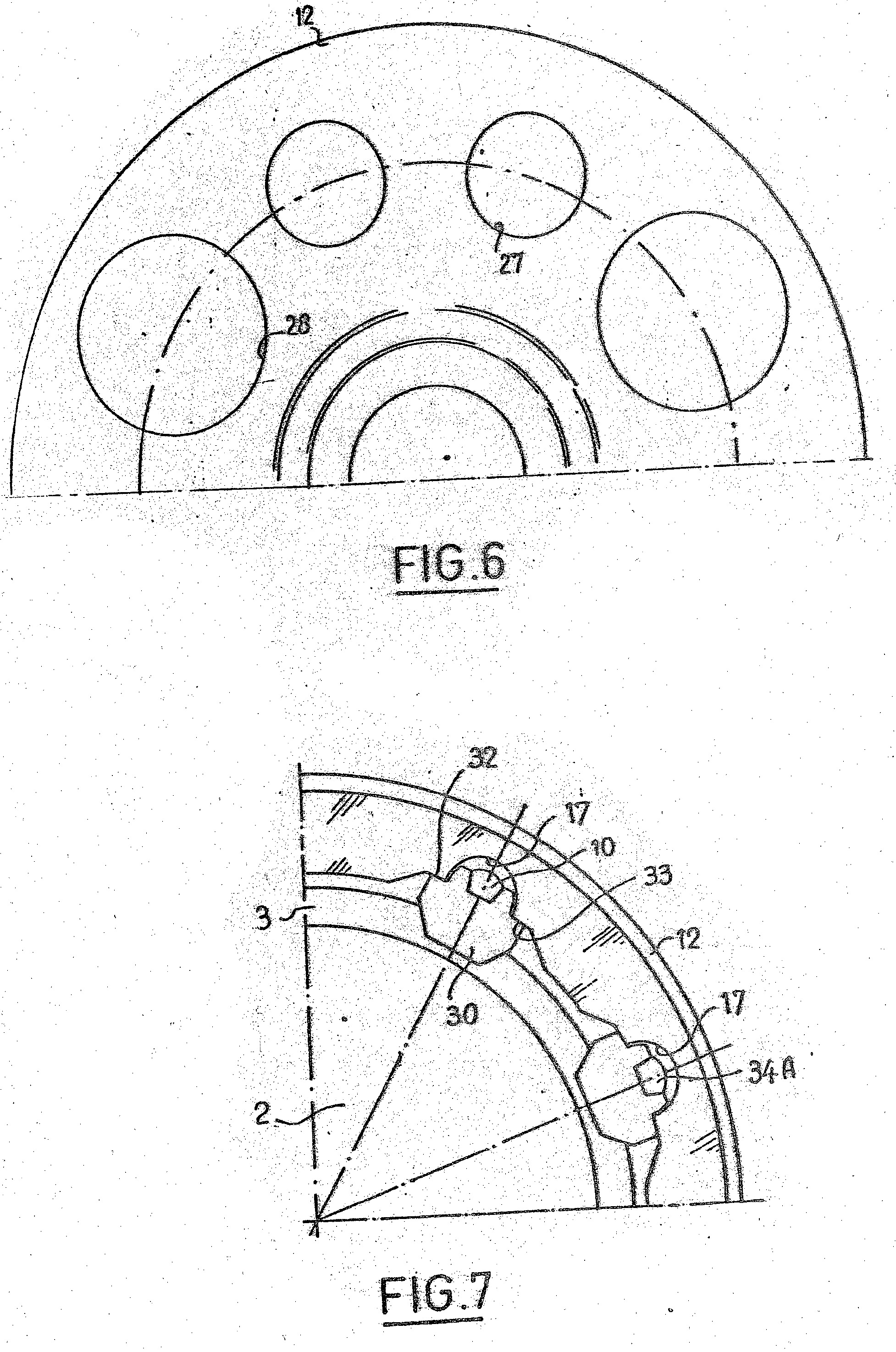

[0034] Iš tikrųjų, šiame variante skylės 27 yra ant te paties apskritimo, kaip ir skylės 28 -( Fig. 6), ir skylės 15 yra glotnicJs . Varžtai' 34 pakeisti varžtais 34A, analogiškais varžtams 31, bet ilgesniais, susietais su veržlėmis 34B, kurios, pageidautina, yra tokios pat, kaip veržlės 31A. Atitinkamai, sąvaržos 9 atlankė y- ra devynios išpjovos 17 ( Fig. 7)-.
[0035] Taigi, montuojant sandariklj,, po to, kai suveržimo elementais 10 užsandarinama taip, kaip ir aprašytame variante ( Fig. 5 yra identiškas Fig. 2), iš pradžių uždedamas užsklendimo itaisas 11, po to - sąvarža 12, kuri užkabinama už imovos.. žiedo 3 varžtais 34A - 34B: varžtų 34A priekiai i, kišami pro skyles 15 ir 27, ir veržlės 34B užsukamos ant šių varžtų. Jos atsiremia i, sąvaržos 12 uždangos 26 užpakalinę sienelę ( Fig. 4).
[0036] Tokiu būdu Fig. 4- 7 pavaizduoto išradimo realizavimo atveju abi sąvaržos užsikabina nepriklausomai viena nuo kitos už imovos žiedo 3, tas garantuoja tai, kad galimas užsklendimo sąvaržos' 12 poslinkis nepakeičia riebokšlio suspaudimo, taigi ir sandariklio sandarumo.
[0037] Reikia pažymėti tai, kad šis derinys turi trūkumą. Stengiantis pasiekti būseną, kad sąvaržos 12 ir 9 susiliestų, gali susidaryti per didelis riebokšlio 8 suspaudimas, mažiausiai vietinis.
[0038] Norint išvengti šio trūkumo, Fig. 8 variante ilgųjų varžtų 34A ir veržlių 34B sriegiai yra apriboti taip, kad, kada veržlės yra užsuktos iki galo, sąvarža 12 būna atstumu mažiausiai lygiu nustatytam dydžiui į nuo sąvartos 9, įskaitant pastarosios toliausią padėtį, kad būtų užtikrintas sandariklio sandarumas.
[0039] Tux> pačiu tikslu Fig. 1- 3 pavaizduoto išradimo realizavimo variante galima riboti varžtų 34 sriegių iigv

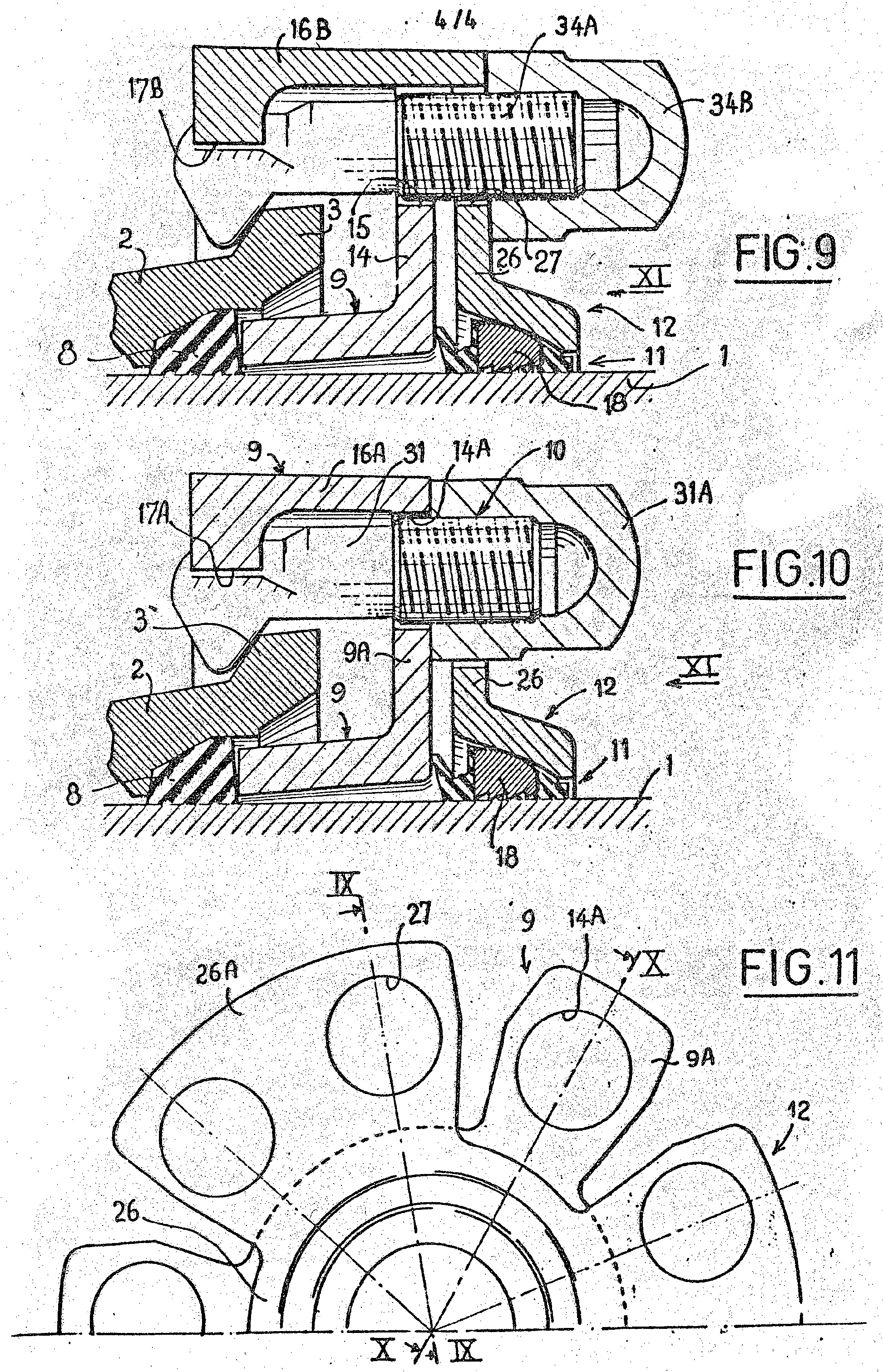

[0040] Fig. 9^- 11 pavaizduotas išradimo realizavimo būdas' skiriasi nuo lo, kuris pateiktas Fig. 4- 7 arba Fig. 8 tik; dviejų sąvaržų išorinių radialinių dalių samda ra.
[0041] Iš t- ikrųjų, sandarinimo sąvaržos 9 uždangos 14 periferinis išorinis . skersmuo apytikriai lygus žiedo 3 dkersmeniui ( Fig, išskyrus trijų suveržimo detalių 10 įstatymo vietas, kurias sudaro radialiniai kyšuliai
[0042] 9A su išgręžtomis skylėmis 14A ( Fig, 10 ir Fig 11)-Kiekvienas kyšulys 9A turi periferinio at lanke 16h sektorių, nukreiptą į priekį ir savo galūnėje 17& turintį U formos dalį, atvirą į vidų, skirtą radialiniam trumpo suveržimo elemento 10 laikymui.
[0043] Taip pat užsklendimo sąvaržos uždanga 2 € yra išorinio skersmens,, mažesnio už mažiausiąją skersmenį, kurį lemia veržlės 31A, kai jos yra savo vietoje ( Fig. 10), bet tarp šių veržlių yra trys radinius kyšuliai. 26A su dviem skylėm 27 { Fig. 1 ir Fig. 11). Kiekvienas kyšulys 26A laiko periferinio atlanko 16B sektorių apytikriai to paties skersmens, kaip sektoriai 16A, nukreiptą į priekį ir kurio galūnėje 17B yra 0 formos dalis, atvira į vidų ir skirta dviejų ilgų varžtų 34A radialiniam laikymui ~
[0044] Šis realizavimo būdas užtikrina visišką abiejų . sąvaržų nepriklausomumą ir, savaime suprantama, duoda galimybę naudoti tik vieną iš dviejų sąvaržų. Taigi, galima naudoti tik sąvaržą 9r norint realizuoti riebokšlio ašinio suspaudimo neužsklęstą sandariklį ir galima
[0045] naudoti tik sąvaržą 12, norint užsklęsti sandar įkli,, turint " automatini," riebokšli,, t. y. radialiai suspaustą riebokšli,, kai 3 i, veikia i, įmovą įstumtas įstatomasis vamzdis.
[0046] Kiekvienu išradimo realizavimo atveju priklausomai nuo vamzdinių elementų vardinio skersmens ir jais pernešamo skysčio vardinio slėgio kiekvienai sąvaržai pasiren-kamas tam tikras varžtas arba suveržimo elementų skaičius.
1. Vamzdinių elementų sujungimo užsklendžiamasis sandariklis, jungiantis pirmojo vamzdinio elemento glotnų j"į galą (1) ir antrojo vamzdinio elemento įmovą (2), sudarytas iš ašinio suspaudimo sandarinimo riebokšlio (8), užsklendimo žiedo (18) su vidiniais dantimis (21), apimančiais glotnųjį vamzdžio galą, ir iš sąvaržinio įrenginio (9, 12), turinčio užkabinimo už įmovos priemones (10, 34, 34A, 34B), pritaikytas riebokšlio (8) ašiniam suspaudimui sudaryti ir užsklendimo žiedo atgaliniam slinkimui sulaikyti ir šis sąvaržinis įrengihys .sudarytas iš dviejų sąvaržų, t.y. iš sandarinimo sąvaržos (9), skirtos riebokšlio (8) ašiniam suspaudimui, ir iš užsklendimo sąvaržos (12), skirtos užsklendimo' žiedui {18) suspausti ant glotftiojo vamzdžio \1) galo, besiskiriantis tuo, kad užsklendimo žiedas (18) turi priekini kyšulį (25) iš elastomero, skirtą atsiremti į sandarinimo sąvaržos (9) užpakalinę "sier.^lę.
2. Užsklendžiamasis sandariklis pagal 1 punktą, besiskiriantis tuo, kad sandarinimo sąvaržoje (9) yraKašinio ' užkabinimo už įmovos ( 2 ) elementai (10), tuo tarpu, kai užsklendimo sąvarža (12)" turi ašinio užkabinimo už sandarinimo sąvaržos (9) elementus (34)-
3. Užsklendžiamasis sandariklis pagal 1 punktą, besi s k i r i a. n t i s tuo, kad sąvaržos (9, 12) yra nepriklausomi ašinio užkabinimo už įmovos (2) elementai (10, 34A, 34B).'
4. Užsklendžiamasis sandariklis pagal 3 punktą, b^e s i s-kiriantis tuo, kad kiekvienos sąvaržos (9, 12) užkabinimo elementai (10, 34A, 34B) laisvai pralenda pro kitą sąvaržą.
5. Užsklendžiamasis sandariklis pagal 3 ir 4 punktas, besiskiriantis tuo, kad užkabinimo elementai (10, 34A, 34B) iš i,movos (2) pusės yra išdėstyti radialiai, naudojant sandarinimo sąvaržos (9) periferini, atlanką.
6. Užsklendžiamasis sandariklis pagal 3 ir 4 punktus, b esiskiriantis tuo, kad kiekvienos sąvaržos (9, 12) užkabinimo elementai (10, 34A, 34B) iš i,movos (2) pusės yra išdėstyti radialiai, naudojant periferinio atlanko sektorių (16A, 16B), kietai sujungtą su šia sąvarža.
7. Užsklendžiamasis sandariklis pagal bet kuri, iš 1-6 punktų, besiskiriantis tuo, kad jame yra numatyti minimalaus tarpo (d) tarp dviejų sąvaržų (9, 12)' palaikymo būdai, kada sandariklis yra sumontuotas.
8. Užsklendžiamasis sandariklis pagal 7 punktą, b e s i s- . kiriantis tuo, kad minėtieji tarpo palaikymo būdai naudoja užsklendimo sąvaržos (12) nusriegtųjų užkabinimo elementų (34, 34A, 34B) i,suk.^mo ilgio ribojimą.
