[LT] Išradimas susijęs su įvairių vaistų formų panaudojimo būdais ir įrenginiais.@Išradimas aprašo vamzdelio pavidalo vaistų kapsulės užmovimo ant laikiklio būdą ir įrangą. Pagal šį išradimą, kapsulės anga yra išplečiama, pučiant suspaustą orą, tada į susidariusią angą tuoj pat yra įstatomas laikiklis. Kai kapsulė patenka į vietą, spaudimas sumažėja, kapsulės anga susiaurėja ir ji įsitvirtina ant laikiklio.
[EN]
[0001] Šiame išradime aprašomas vamzdelio pavidalo vaistų kapsulės užmovimo ant laikiklio būdas ir įrenginys. Kapsulė gali būti, pvz., kapsulė su kontraceptine medžiaga, kuri tvirtinama ant atitinkamo laikiklio ir įleidžiamą, į gimdą. Tokia kontraceptinė priemonė yra plačiai žinoma ir gaminama įvairiais būdais. Laikiklis, turintis inkaro formą, gaminamas iš inertinės medžiagos. Ant laikiklio kotelio užmaunama tuščiavidurė vamzdelio pavidalo vaistų kapsulė.
[0002] Kaip jau yra žinoma, tokia vamzdelio pavidalo vaistų kapsulė išbrinkinama tam tikrame tirpiklyje ir užmaunama ant laikiklio. Tirpikliui garuojant, kapsulė susitraukia ir tvirtai užsispaudžia ant laikiklio.-
[0003] *
[0004] Žinomas vaistinio preparato padavimo būdas ir įrenginys, aprašytas DE patentinėje paraiškoje Nr. OS 3503354, kuriame numatytas' vienas kanalas preparatui i* r kitas kanalas orui. Kanalas orui sujungtas su atmosfera per baktericidinį filtrą.
[0005] Šiame išradime naudojamas kitas kapsulės užmovimo būdas. Šis būdas pagrįstas tuo, kad kapsulė išplečiama, sudarant vidinį slėgį taip, kad ją būtų galima užmauti ant laikiklio. Kai slėgis sumažinamas, kapsulė grįžta į pradinę būseną ir įsitvirtina ant laikiklio. Šio būdo ir įrenginio ypatingos savybės aprašytos išradimo apibrėžtyje.

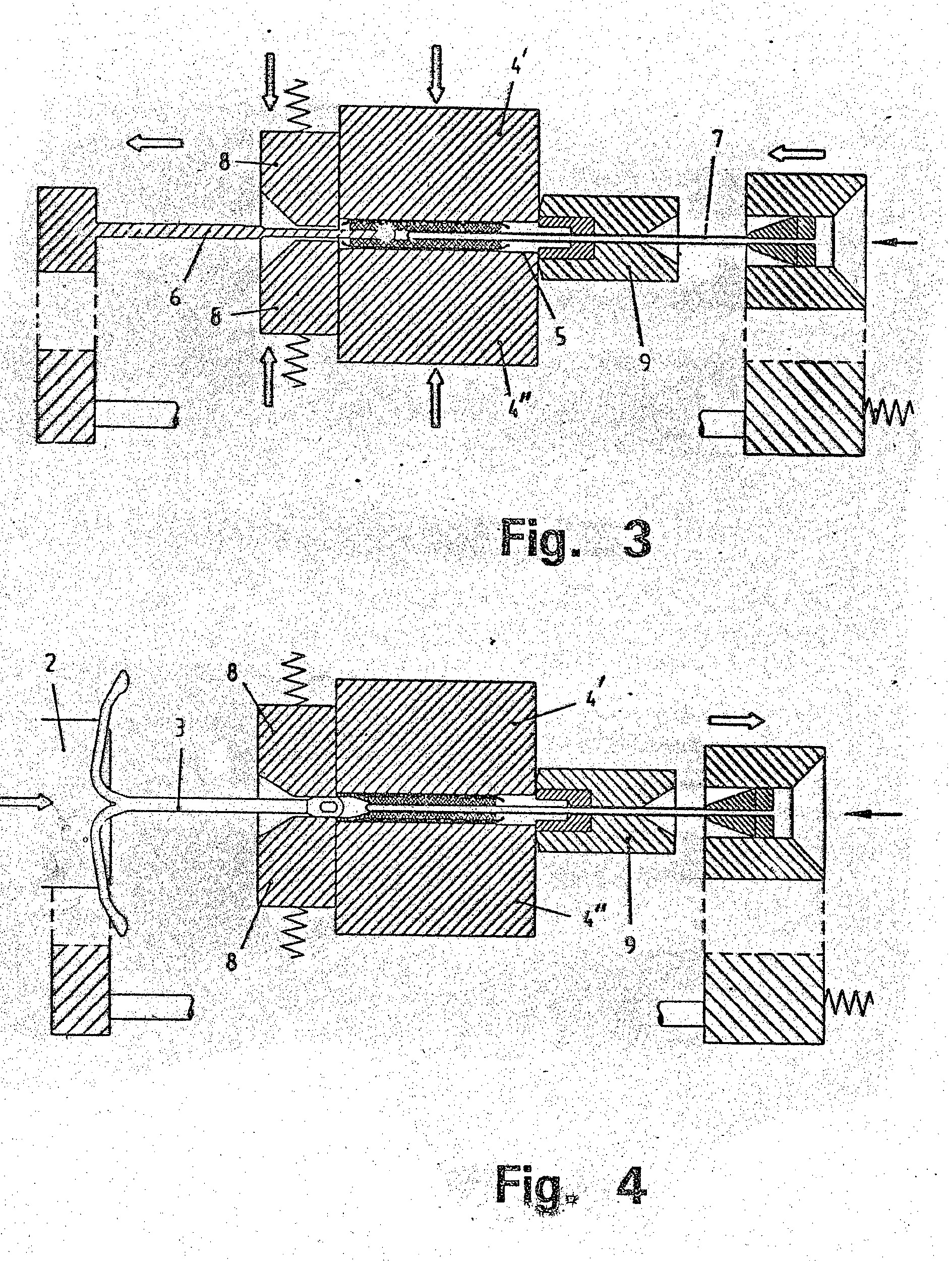

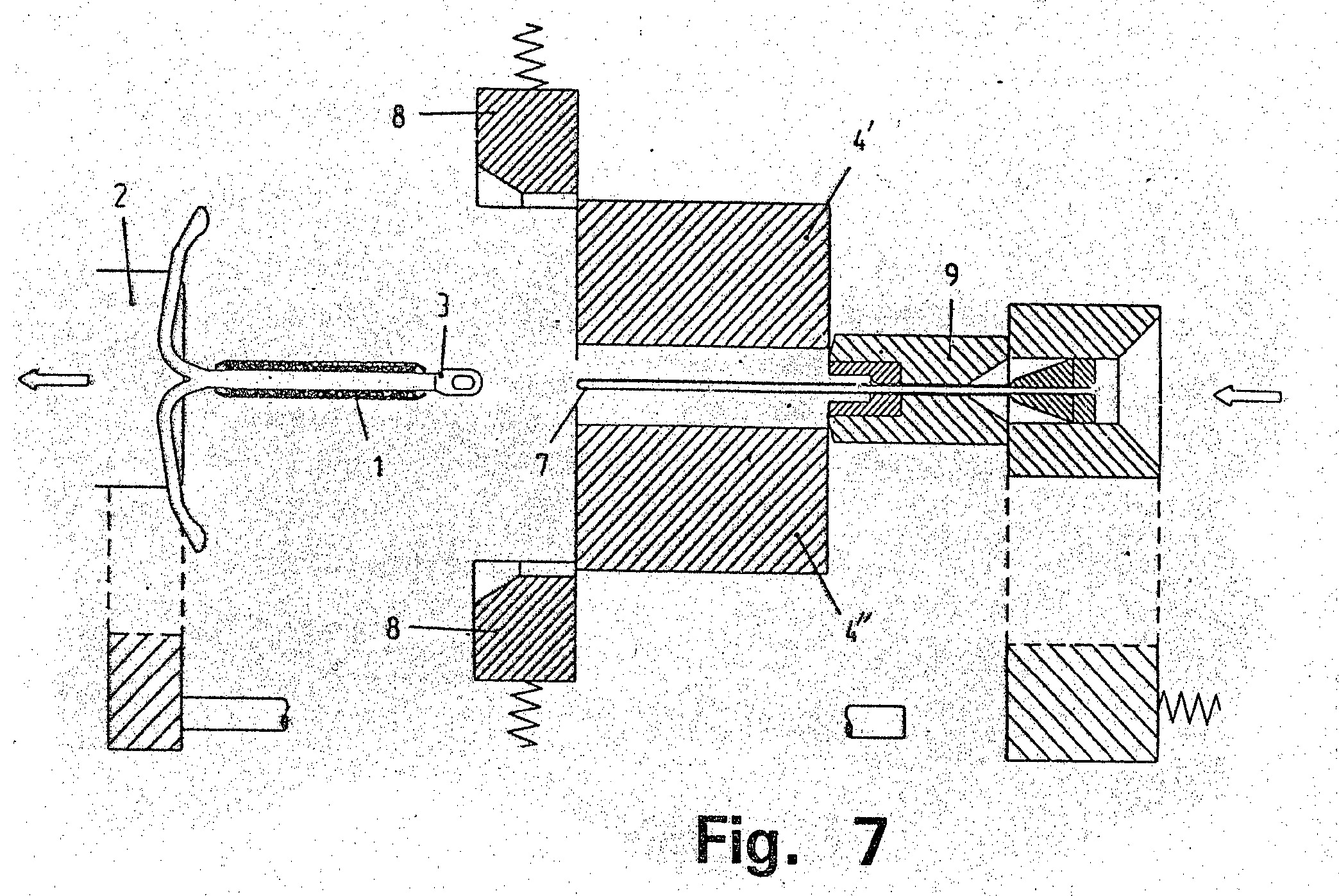

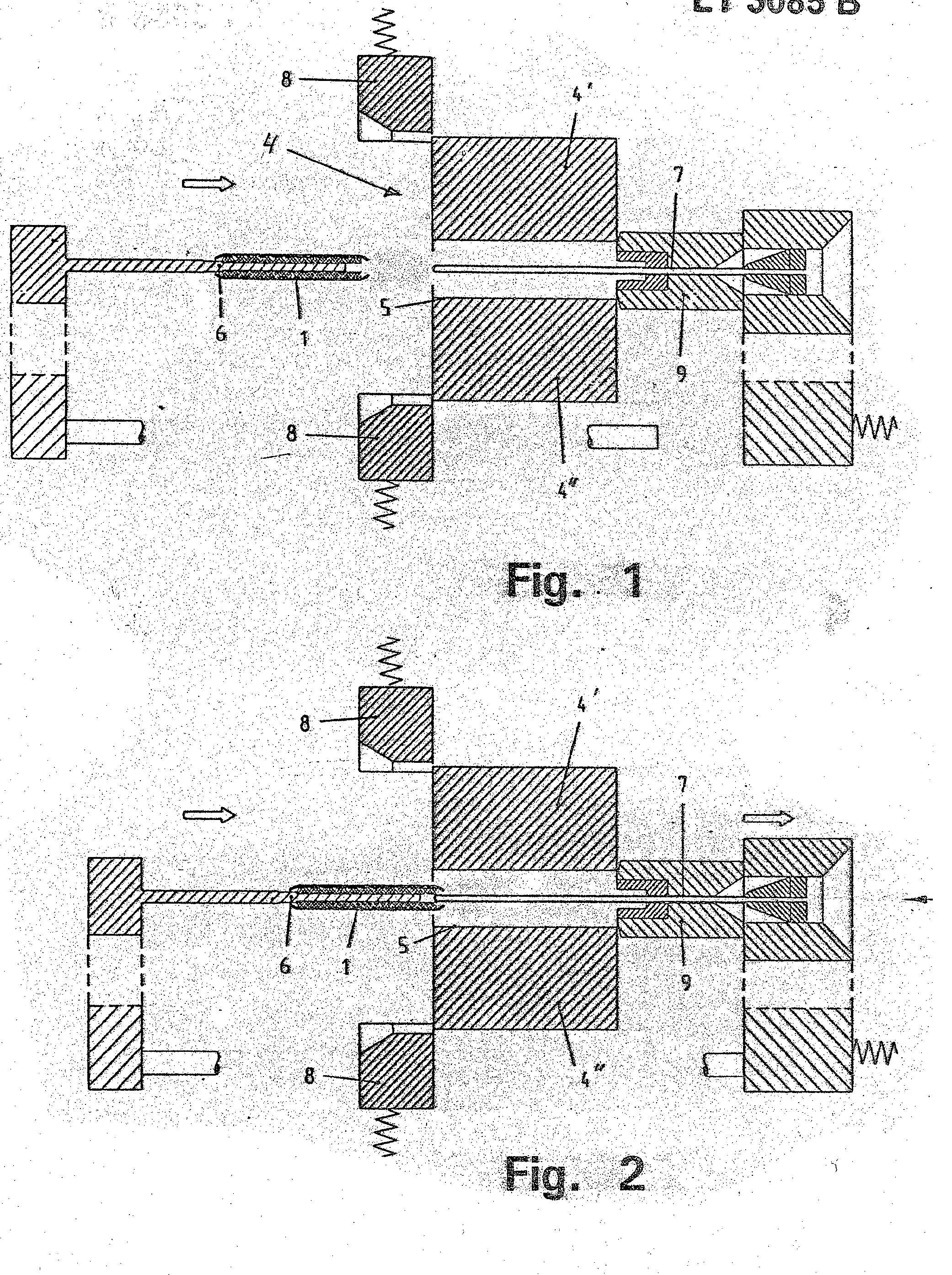

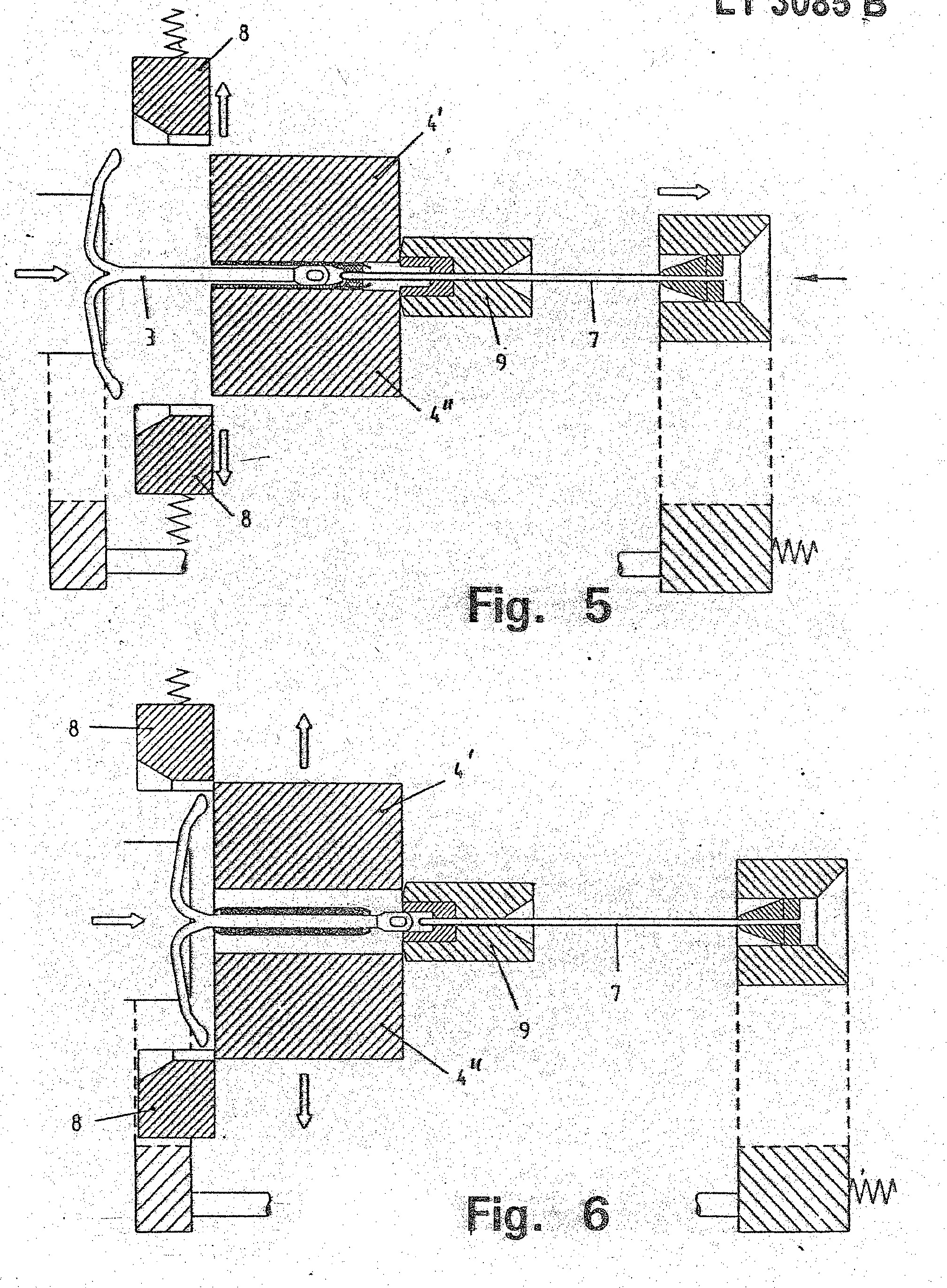

[0006] Fig. 1 pavaizduota įranga' vaistų kapsulės užmovimo proceso pradžioje; Fig. 2 pavaizduota kapsulės užmovimo proceso kita stadija; Fig. 3 pavaizduota įrangos stadija, kai vaistų kapsulė yra uždaroje jungiamojoje formoje; Fig. 4 pavaizduota įrangos stadija, kai laikiklis yra movimo proceso pradžioje; Fig. 5 parodyta įrangos stadija, kai baigiasi movimo procesas; Fig. 6 parodyta įranga, užmovus kapsulę; Fig. 7 parodyta įrangos stadija paruošto gaminio nuėmimo metu. Fig. 1 yra parodytos išradimo įrangos pagrindinės dalys movimo proceso pradžioje. Jungiamoji forma a ixba korpusas 4 yra atviroje padėtyje ir adata 7, sukeli' i antii slėgį, yra įstatoma į atviros formos 4 angą 5, kuri paruošta priimti kapsulę 1. Kapsulė 1 yra paduodama į jungiamąją formą ant įtvaro 6, kai forma yra ėtvira. Kai kapsulė, kuri laikosi ant įtvaro, patenka į formos 4 angos pradžią ir pasiekia sukeliančią slėgį adatą, sukelianti slėgį adata pradeda atsitraukti. Kai įtvaras 6 su kapsule 1 ir sukelianti slėgį adata atsiduria vienas prieš kitą, kapsulė juda link atviros formos.
[0007] Kaip parodyta Fig. 3, kai kapsulė visiškai patenka į jungiamąją formą, forma užsidaro ir įtvaras 6 pradeda atsitraukti. Tuo pat metu, dėl adatos 7 sudaromo slėgio, adata 7 slenka paskui įtvarą kapsulės viduje, nes išeinant orui per angą prie adatos galiuko kapsu»lė išsiplečia. Tai padeda pašalinti įtvarą. Kai įtvaras atsiskiria nuo kapsulės ir adata pasiekia jos^ galą, laikiklis 3, ant kurio turi būti užmauta kapsulė, yra priartinamas prie to kapsulės galo, nuo kurio buvo atitrauktas įtvaras 6, kaip parodyta Fig. 4.
[0008] Po to,' kaip parodyta Fig. 5 ir 6, laikiklis 3 stumiamas i, kapsulę paskui adatą 1, kuri sukelia slėgi, ir
[0009] i
[0010] kapsulei plečiantis, palaipsniui maunama ant laikiklio. Kai laikiklis atsiduria kapsulės 1 atitinkamoje vietoje, jungiamoji forma yra atidaroma ir paruoštas gaminys yra atskiriamas. Adata 7 vėl įstumiama i, formą ir veiksmų ciklas prasideda iš . pradžių*, kaip parodyta
[0011] Aprašyta įranga taip pat turi du kreiptuvus 8 ir 9, esančius iš abiejų jungiamosios formos 4 pusių, kurie padeda nukreipti tiek. įtvaro 6, tiek adatos 7 eigą. Šie kreiptuvai nėra * svarbūs, jei minėtų dalių eiga ir tikslus veikimas yra garantuojamas kitomis priemonėmis.
[0012] Jungiamosios formos 4 angos 5 parametrai turi būti ypatingai gerai suderinti su laikiklio 3 parametrais.
[0013] Įrangos atskirų dalių tarpusavio- veikimui suderinti įranga paprastai turi elektroninę valdymo sistemą, kurios detali konstrukcija - ir veikimas yra gerai žinomi, ir jie nėra šio išradimo esminė dalis.
1. Vaistų kapsulės,, geriau, padengtos vaistų kapsulės, pavyzdžiui, kontraceptinės kapsulės, užmovimo ant laikiklio būdas, besiskiriantis tuo, kad kapsulės anga yra išplečiama, sudarant vidini, slėgį, kapsulė tuoj pat maunama ant laikiklio ir, pašalinus išplečianti, slėgi,, ji i, tvirtinama.* 2. Vaistų kapsulės užmovimo ant laikiklio įrenginys, turintis" kiaurai atsidarančią įėjimo angą apie strypelio pavidalo laikiklį ( 3), tinkantį kontra-ceptinei kapsulei užmauti ant inkaro pavidalo pakabos kotelio, besiskiriantis tuo, kad įrenginį sudaro:jungiamoji forma ( 4), . kuri turi kiaurai atsidarančią angą ( 5) ir yra padalinta į dvi ar daugiau dalių ( 4,, 4'') santykinai mažiausiai vienoje plokštumoje, o a/ igos ilgis viršija užmaunamos kapsulės ( 1) ilgį;- įtvaras (. 6), kuris yra įstatomas ir išimamas per vieną jungiamosios formos galo angą ( 5), šio įtvaro išorinis skersmuo būtinai atitinka maunamos vamzdelio pavidalo kapsulės vidinį skersmenį ir įtvaro ilgis būtinai atitinka maunamos kapsulės ilgi;- sukelianti slėgį adata ( 7), kuri gali būti įstatoma į jungiamosios formos angą ( 5) ir išimama iš jungiamosios formos angos ( 5) priešingame angos gale negu įtvaro ( 6) įstumimo galas, sukeliančios slėgį adatos galiukas yra atviras ir jo išorinis skersmuo būtinai atitinka maunamos kapsulės vidinį skersmenį;- priemonės laikikliui (3) i jungiamosios formos angą (5) per tą pati, galą kaip ir itvaras (6) įstumti ir taip pat priemonės laikikliui iš jos išstumti;» ■»'- valdymo priemonės, kurios derina jungiamosios formos.. (4) dalių (4 1,4 * *), įtvaro (6), sukeliančios slėgi, adatos (7), laikiklio (3) ir įstatančiųjų priemonių bendrą veikimą; ir- sukeliančios slėgį • priemonės, slėgiui sudaryti sukeliančioje slėgį adatoje (7).
jungiamoji forma ( 4), . kuri turi kiaurai atsidarančią angą ( 5) ir yra padalinta į dvi ar daugiau dalių ( 4,, 4'') santykinai mažiausiai vienoje plokštumoje, o a/ igos ilgis viršija užmaunamos kapsulės ( 1) ilgį;- įtvaras (. 6), kuris yra įstatomas ir išimamas per vieną jungiamosios formos galo angą ( 5), šio įtvaro išorinis skersmuo būtinai atitinka maunamos vamzdelio pavidalo kapsulės vidinį skersmenį ir įtvaro ilgis būtinai atitinka maunamos kapsulės ilgi;- sukelianti slėgį adata ( 7), kuri gali būti įstatoma į jungiamosios formos angą ( 5) ir išimama iš jungiamosios formos angos ( 5) priešingame angos gale negu įtvaro ( 6) įstumimo galas, sukeliančios slėgį adatos galiukas yra atviras ir jo išorinis skersmuo būtinai atitinka maunamos kapsulės vidinį skersmenį;- priemonės laikikliui (3) i jungiamosios formos angą (5) per tą pati, galą kaip ir itvaras (6) įstumti ir taip pat priemonės laikikliui iš jos išstumti;» ■»'- valdymo priemonės, kurios derina jungiamosios formos.. (4) dalių (4 1,4 * *), įtvaro (6), sukeliančios slėgi, adatos (7), laikiklio (3) ir įstatančiųjų priemonių bendrą veikimą; ir- sukeliančios slėgį • priemonės, slėgiui sudaryti sukeliančioje slėgį adatoje (7).- įtvaras (. 6), kuris yra įstatomas ir išimamas per vieną jungiamosios formos galo angą ( 5), šio įtvaro išorinis skersmuo būtinai atitinka maunamos vamzdelio pavidalo kapsulės vidinį skersmenį ir įtvaro ilgis būtinai atitinka maunamos kapsulės ilgi;- sukelianti slėgį adata ( 7), kuri gali būti įstatoma į jungiamosios formos angą ( 5) ir išimama iš jungiamosios formos angos ( 5) priešingame angos gale negu įtvaro ( 6) įstumimo galas, sukeliančios slėgį adatos galiukas yra atviras ir jo išorinis skersmuo būtinai atitinka maunamos kapsulės vidinį skersmenį;- priemonės laikikliui (3) i jungiamosios formos angą (5) per tą pati, galą kaip ir itvaras (6) įstumti ir taip pat priemonės laikikliui iš jos išstumti;» ■»'- valdymo priemonės, kurios derina jungiamosios formos.. (4) dalių (4 1,4 * *), įtvaro (6), sukeliančios slėgi, adatos (7), laikiklio (3) ir įstatančiųjų priemonių bendrą veikimą; ir- sukeliančios slėgį • priemonės, slėgiui sudaryti sukeliančioje slėgį adatoje (7).
