[LT] Sujungimo priemonė žaisliniam statybiniam rinkiniui turi pirmąją ir antrąją jungiamąsias dalis, įtaisytas atitinkamoje poroje statybinių elementų, kurie turi būti sujungti, taip pat turi jungiamąsiaspriemones. Jungiamosios dalys skirtos elementų tarpusavio sujungimui dėka tampraus poslinkio, bent jau, vienos jungiamosios dalies. Šis tarpusavio ryšis yra lankstus ir gali būti fiksuojamas suspaudimo įtaisu, kuris blokuoja tamprų poslinkį.
[EN]
[0001] Šis išradimas skirtas žaislinio statybinio rinkinio sujungimo priemonėms. Būtent jis siejasi su sujungimo priemonėmis, kurios gali būti panaudotos atitinkamų žaislinių elementų sujungimui surenkamose mechaninėse konstrukcij ose.
[0002] Yra žinomi įvairūs žaisliniai statybiniai rinkiniai, turintys daug konstrukcijų ir sujungimo priemonių.
[0003] Kanados patento Nr. 878 619 aprašyme aprašyta statybinė konstrukcija, kurios elementai turi skyles ir sujungiami vienas su kitu varžtais ir veržlėmis. Tačiau šio tipo surenkamos konstrukcijos trūkumas yra tas, kad maži vaikai negali vienu metu laikyti reikiamoje padėtyje konstrukcijos dalis, kai abi rankos užimtos sujungiant jas varžtais ir veržlėmis.
[0004] Anglijos patento Nr. 1 285 185 aprašyme aprašyta analogiška statybinė konstrukcija, kurios elementuose numatyti papildomi kaiščiai, sąveikaujantys su skylėmis kituose konstrukcijos elementuose. Tai įgalina laikinai sujungti du konstrukcijos elementus, tačiau negalima surinkti užbaigtos stabilios konstrukcijos.
[0005] Vokietijos patento Nr. 3 324 484 aprašyme aprašytas žaislinis statybinis rinkinys, kurio statybiniai elementai turi papildomas sujungimo priemones. Dviejų elementų sujungimui reikia, kad viena jungiamoji elemento dalis tampriai slinkdama įeitų i, kito elemento jungiamąją dali,. Tamprumo jėga dėka trinties laiko jungiamąsias dalis. Šis išradimas nenumato fiksavimo priemonių sujungtiems statybiniams elementams.
[0006] Išradimo tikslas yra sukurti žaislini, statybinį rinkinį iš kompaktiškų elementų, turinčių laikino sutvirtinimo priemones, efektyviai fiksuojančias tarpusavyje sujungtus elementus.
[0007] Tai pasiekiama dėka to, kaip nurodyta 1 punkto skiriamojoje išradimo apibrėžties dalyje, kad sujungimo priemonės turi pirmąją ir antrąją jungiamąsias dalis, padarytas atitinkamose statybinių elementų porose, papildomas jungiamąsias priemones, be to, jungiamosios dalys, skirtos elementų tarpusavio sujungimui dėka tampraus poslinkio bent jau vienos jungiamosios dalies. Šis ryšys yra lankstus ir gali būti laikinas, kai reguliuojamu suspaudimo įtaisu yra blokuojamas tamprus poslinkis.
[0008] Tokiu būdu, iš paprasto, kompaktiško ir funkcionalaus žaislinio statybinio rinkinio greitai galima surinkti užbaigtą konstrukciją, panaudojant spyruoklinio fiksatoriaus principą ir paprastą suspaudimą, į elementus įmontuotomis priemonėmis.
[0009] 2-4 punktai apibrėžia geresni, jungiamųjų dalių realizavimo variantą, užtikrinanti, tamprų poslinki, sujungiant dvi papildomas jungiamąsias dalis.
[0010] 5-10 punktai apibrėžia geresnius suspaudimo įtaiso detalių variantus: 7 punkte pažymima, kad jis turi sriegi, su dideliu žingsniu, leidžiančiu greitą suspaudimą; 8 ir 9 punktuose nurodyta, kad suspaudimo įtaisas gali dirbti kartu su įrenginiu, pašalinančiu suspaudžiantį sukamąjį judesį, kai jis viršija nustatytą ribą. Atskiriantysis įtaisas sukasi tik į vieną pusę, o tai apsaugo elementus nuo sugadinimo, kai suspaudimo įtaisas stipriai užveržtas; 10 punkte pažymima, kad suspaudimo įtaisas turi spyruokliuojantį fiksatorių, sulaikantį elementą po jo atlaisvinimo.
[0011] Tarpusavyje sąveikaujantys išsikišimai ir įdubimai, aprašyti 11 punkte, naudojami elementų fiksavimui įvairiose tarpusavio padėtyse. Kada, kaip pažymėta 12 punkte, išsikišimai yra suformuoti, kaip elastingi liežuvėliai, jie atlieka fiksavimo funkcijas, išlaikant įvairiose padėtyse tarpusavio judėjimo galimybę. Punktai 13 ir 14 pažymi detales, kurios naudojant greičiau susidėvi ir jos geriau gali būti išskirtos i, atskirą grupę, kuri nebūtinai turi būti keičiama, o geriau daroma iš atsparesnės ir be abejo brangesnės medžiagos negu detalės, kurioms nebūtinas toks atsparumas ir gali būti gaminamos iš pigesnės medžiagos.
[0012] Žemiau pateikiamas detalesnis šio išradimo aprašymas su nuorodomis d, brėžinius.

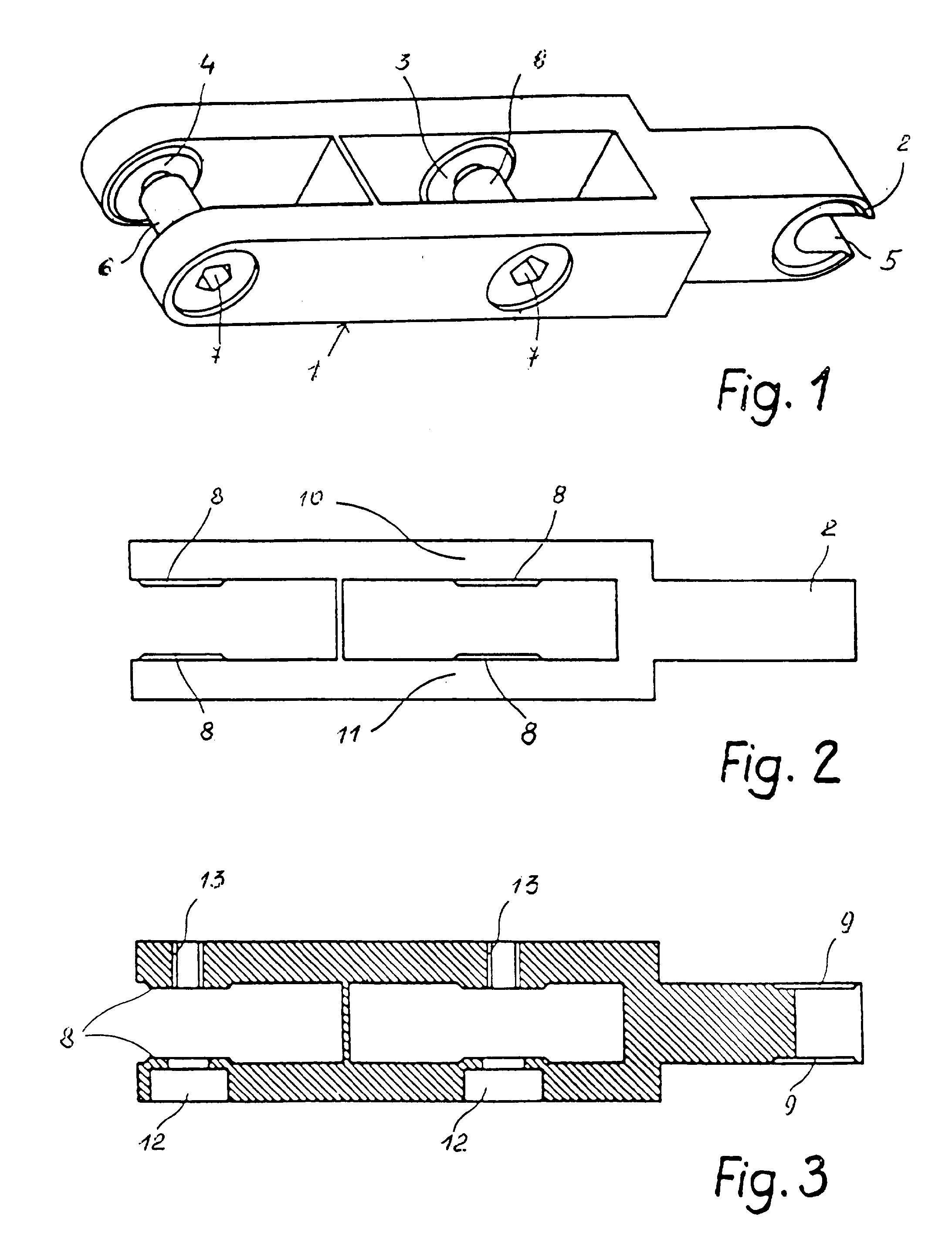

[0013] Fig. 1 - parodyta geresnė statybinio elemento konstrukcija, turinti atitinkančias šiam išradimui jungiamąsias dalis; Fig. 2 - statybinio elemento, pavaizduoto Fig. 1, vaizdas iš viršaus (be suspaudimo įtaiso); Fig. 3 - statybinio elemento, pavaizduoto Fig. 2, horizontalus skerspjūvis; Fig. 4 ir 5 parodyti kai kurie galimi dviejų statybinių elementų sujungimai; Fig. 6 - kito konstrukcijos varianto papildomų sujungimo priemonių detalių vaizdas išardytoje būsenoje. Fig. 7 - parodytas centrinis, horizontalus, išilginis kito konstrukcijos varianto jungiamųjų prie-monių, pavaizduotų Fig. 6, skerspjūvis. Fig. 1 parodyta geresnė statybinio elemento 1 konstrukcija, kuri gali būti sujungta su kitais elementais panaudojant šio išradimo jungiamąsias priemones. Tokiu būdu statybinis elementas 1 turi jungiamąsias priemones, sudarytas iš pirmosios jungiamosios dalies 2 ir kitų dviejų jungiamųjų dalių 3 ir 4. Specialistui aišku, kad jungiamųjų dalių skaičius statybiniame elemente yra neesminis, tačiau kiekvienas statybinis elementas turi turėti bent vieną pirmąją jungiamąją dali, arba antrąją jungiamąją dali,. Tokiu būdu galimi statybiniai elementai, kurie turi tik, pavyzdžiui, pirmąją jungiamąją dalį, kuri gali būti sujungta su statybiniais elementais, turinčiais bent vieną antrąją jungiamąją dali,. Pirmoji jungiamoji dalis, gali būti replių formos žiaunos 5, tuomet antroji jungiamoji dalis 4 ir 5 yra įvorė 6 ir suspaudimo įtaisas 7. Fig. 2 parodytas statybinio elemento, pavaizduoto Fig. 1, vaizdas iš viršaus. Antroji jungiamoji dalis pavaizduota be įvorių, ir, kaip matyti, ji turi du bortelius 8, kurie derinyje sąveikaudami su pirmosios jungiamosios dalies išėmomis 9 (žr. Fig. 3) sujungiant dvi jungiamąsias priemones, sudaro spyruokliuojantį fiksatorių. Fiksavimas gaunamas dėka to, kad bent viena iš atitinkamų jungiamųjų dalių yra tampri, pavyzdžiui, sijos sritys 10 ir 11 prasiskečia į šalis sujungiant jungiamąsias priemones. Fig. 3 parodytas jungiamojo elemento, pavaizduoto Fig. 2, skerspjūvis. Pirmoji jungiamoji dalis turi išėmas 9, papildančias antrosios jungiamosios dalies bortelius 8. Suspaudimui gali būti panaudotas varžtas, kurio galvutė patalpinama įdubime 12, išorinis jo sriegis sąveikauja su statybinio elemento vidiniu sriegiu 13. Kai varžto galvutė atsiremia į įdubos 12 dugną ir įsiveržia į sriegį 13, tai antrosios jungiamosios dalies tamprumas panaikinamas, ir pirmoji jungiamoji dalis, sąveikau-janti su antrąja jungiamąja dalimi, yra fiksuojama.
[0014] Geresniame realizavimo variante sriegis turi dideli, žingsni, tam, kad būtų galima greitai fiksuoti realiai nepasukant varžto. Varžte gali būti taip pat įtaisytas spragtukinis užraktas, užtikrinantis jo fiksavimą statybiniame elemente, kuomet antroji jungiamoji dalis yra tampri, t. y. atlaisvinus varžtą jis neiškrenta iš statybinio elemento. Atlaisvinus varžtą, jo sriegis paprastai nėra susikabinęs su elemento vidiniu sriegiu 13, dėl ko šioje padėtyje elementai gali atsijungti. Specialistui taip pat aišku, kad fiksuojanti, (spragtukinį) uždarymo efektą galima taip pat gauti, kai vietoj antrosios jungiamosios dalies tampri yra pirmoji jungiamoji dalis.
[0015] Kadangi pagal ši, išradimą jungiamosios priemonės paprastai yra gaminamos iš plastmasės, tai suspaudimo priemonė tam, kad išvengtume perkrovimo, gali būti operatyviai sujungta su atjungimo įtaisu, garantuojant suspaudimo įtaiso maksimalų įveržimą užduotu sukimo momentu. Toks atjungimo įtaisas gali būti įmontuotas į suspaudimo priemonę arba į suspaudimo instrumentą, skirtą šiam tikslui. Paskutiniuoju atveju neleistino suspaudimo instrumento panaudojimas yra negalimas dėl to, kad suspaudimo įtaisas turi specialias jungiamąsias priemones tam, kad susijungtų su papildomomis jungiamosiomis priemonėmis, esančiomis ant suspaudimo instrumento.

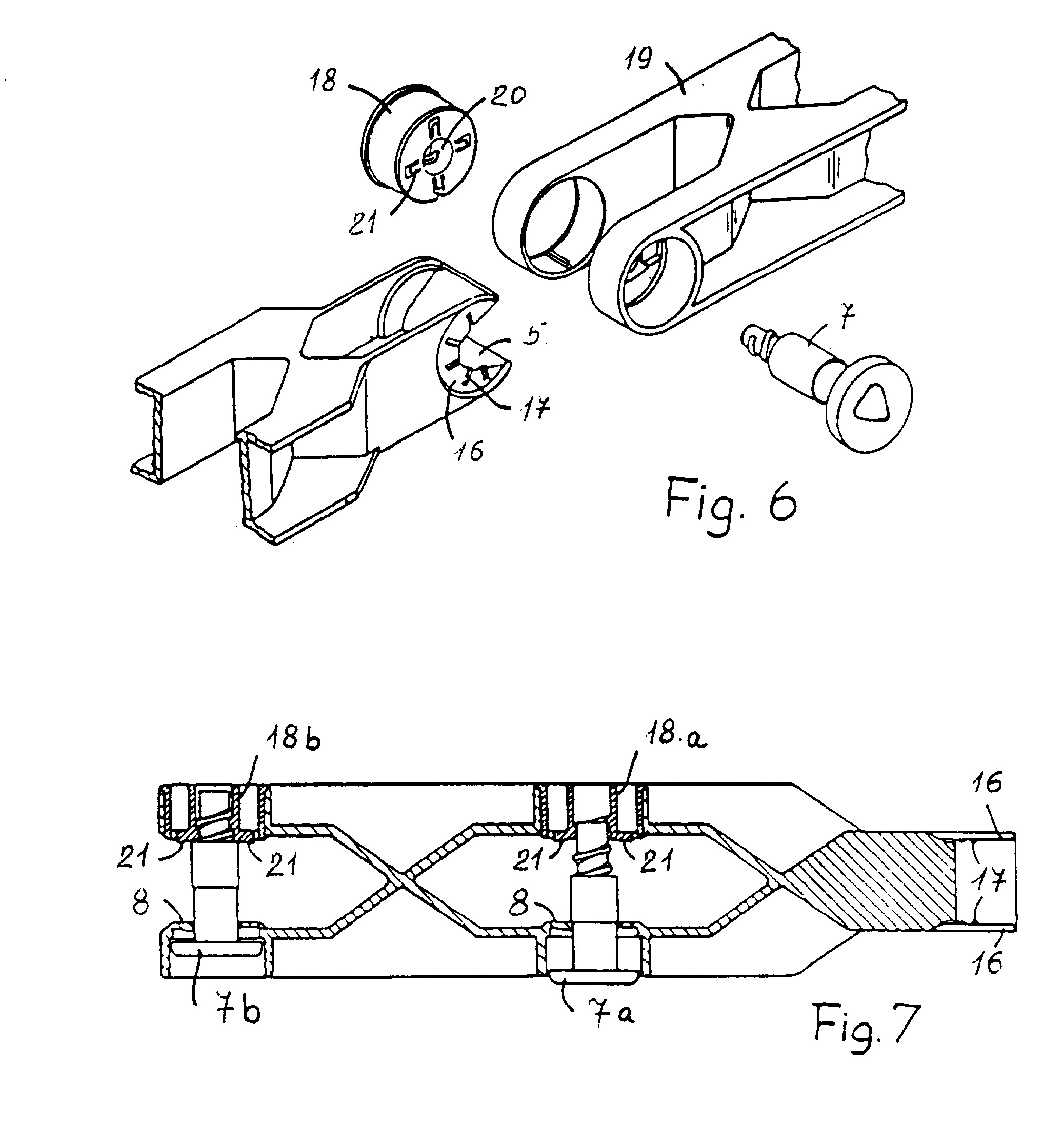

[0016] Fig. 4 ir 5 parodytos kai kurios statybinių elementų, parodytų Fig., 1 sujungimo galimybės. Pirmoji jungiamoji dalis 2, esanti statybiniame elemente 14, sąveikauja su antrąja jungiamąja dalimi 3, esančia antrame statybiniame elemente 15. Šioje būsenoje statybiniai elementai gali tarpusavyje suktis aplink suspaudimo įtaisą 7. Elementai šiuo atveju gali būti fiksuojami reikalingoje padėtyje, pasukus suspaudimo įtaisą 7. Kaip parodyta, suspaudimo įtaisas gali turėti penkiakampes jungiamąsias priemones, kurios neleidžia panaudoti tam nepritaikytus instrumentus. Fig. 6 parodytos išrinktos atitinkamos jungiamosios dalys. Pirmoji jungiamoji dalis 16 iš esmės atitinka jungiamąją dali, 2 ir turi taip pat panašias replių formos žiaunas 5. Pirmoji jungiamoji dalis 16 turi įdubą arba išėmą panašią i, išėmą 9, tačiau ji turi daug radialinių įdubimų 17. Antroji jungiamoji dalis šioje konstrukcijoje turi daug atskirų jungiamųjų dalių. Dalis 18 įsistato i statybinį elementą 19 ir jame laikosi. Dalis 18 turi centrinę skylę 20 su sriegiais, i, kuriuos įsisuka taip pat turintis sriegius varžtas 7. Detalė 18 taip pat turi daug tamprių liežuvėlių 21, išsidėsčiusių ant jos vidinio galinio paviršiaus, kurie, surinkus konstrukciją, sąveikauja su įdubimais 17, esančiais pirmoje jungiamojoje dalyje 16, tuo pačiu pirmoji ir antroji jungiamosios dalys gali suktis viena kitos atžvilgiu, šiuo atveju sąveikaujantys įdubimai 17 ir tamprūs liežuvėliai 21 atlieka fiksavimo (užsklendimo) funkciją. Fig. 7 parodytas kitos konstrukcijos statybinio elemento horizontalus pjūvis. Brėžinyje parodyta, kaip dvi atskiros detalės 18a ir 18b tvirtai įstatytos į statybinį elementą. Varžto 7a parodyta padėtis yra tokia, kai jo sriegiai nesąveikauja su detale 18a, tačiau jis negali iškristi, kadangi jo išorinis diametro staigus perėjimas veikia, kaip buvo paminėta anksčiau, kaip spyruokliuojantis fiksatorius. Pirmoji jungiamoji dalis gali būti varžtu 7a sujungta su parodyta jungiamąja dalimi, kadangi jos žiaunos šioje padėtyje yra laisvos tam, kad įvykdytų reikalingą sujungimui poslinkį. Varžtas 7b parodytas sąveikoje su atitinkamu sriegiu, esančiu detalėje 18b, o išorinis tamprus poslinkis šiuo atveju yra blokuotas tam tikslui skirtomis dalimis, esančiomis statybiniame elemente, to rezultate sujungimai, o ypač statybinių elementų atsijungimai yra negalimi. Kada varžtas 7 įsukamas j, atskiros dalies 18 sriegį, šios dalys suspaudžiamos, ir tai leidžia, tame tarpe, netrukdomą surinktų statybinių elementų pasisukimą vienas kito atžvilgiu, o tuo pačiu jų atsijungimas, kaip anksčiau buvo aprašyta, yra negalimas.
1. Sujungimo priemonė žaisliniam statybiniam rinkiniui, turinti pirmąją jungiamąją dalį ir antrąją jungiamąją dali,, papildančią pirmąją jungiamąją dalį, pirmoji ir antroji jungiamosios dalys numatytos atitinkamai ant vienos iš statybinio elementų rinkinio poros, kurios elementai turi būti sujungti, besiskirianti tuo, kad jungiamosios dalys padarytos taip, kad turi galimybę sujungti elementus dėl tampraus poslinkio nuo įtemptoj būsenos momento, bent jau vienos iš jungiamųjų dalių, kai pirmoji jungiamoji dalis gali pasitalpinti tarp dalių antrosios jungiamosios dalies, iki atpalaiduotos būsenos momento vienos iš jungiamųjų dalių, kurioje antroji jungiamoji dalis bus išlaikoma dalimi pirmosios jungiamosios dalies, be to, jungiamoji priemonė turi suspaudimo įtaisą, judanti, tarp atlaisvintos padėties, kurioje yra galimas tamprus poslinkis vienos iš jungiamųjų dalių tarp įtemptos ir atpalaiduotos būsenų, ir fiksuotos padėties, kurioje suspaudimo įtaisas blokuoja tamprų poslinkį vienos iš jungiamųjų dalių.
2. Priemonė pagal 1 punktą, besiskirianti tuo, kad pirmoji jungiamoji dalis yra dvišakės formos, kurioje gali pasitalpinti dalis, sąveikojanti su antrąja jungiamąja dalimi, jungiamosioms dalims judant viena kitos atžvilgiu skersai įvorės išilginės krypties.
3. Priemonė pagal 1 ir 2 punktus, besiskirianti tuo, kad tamprus poslinkis užtikrinamas borteliu, esančiu pirmoje jungiamojoje dalyje ir atitinkama išėma, esančia antroje jungiamojoje dalyje.
4. Priemonė pagal 1 arba 2 punktą, besiskirianti tuo, kad tamprus poslinkis užtikrinamas borteliu, esančiu antroje jungiamojoje dalyje ir atitnkama išėma, esančia pirmoje jungiamojoje dalyje.
5. Priemonė pagal 1-4 punktus, besiskiriantis tuo, kad suspaudimo itaisas įstatytas tvirtai.
6. Priemonė pagal 1-5 punktus, besiskirianti tuo, kad tik antroji jungiamoji dalis gali tampriai judėti, ir tuo, kad suspaudimo įtaisas yra tuo pačiu įvorė ir atlieka jungiamosios dalies tampraus judesio blokavimo funkciją.
7. Priemonė pagal 1-6 punktus, besiskirianti tuo, kad suspaudimo įtaisas turi sriegį su dideliu žingsniu, ir tuo, kad atpalaiduotoje padėtyje turi atjungimo priemonę.
8. Priemonė pagal 1-7 punktus, besiskirianti tuo, kad suspaudimo įtaisas turi varžtą su sriegiu ir tuo, kad numatyta atjungimo priemonė, turinti operatyvų ryšį su sriegiu, užveržiant varžtą, užtikrinantį pridėto užveržiančio sukimo momento atjungimą, kuomet minėtas sukimo momentas viršija nustatytą dydį.
9. Priemonė pagal 8 punktą, besiskirianti tuo, kad atjungimo priemonė įmontuota varžte.
10. Priemonė pagal 1-9 punktus, besiskirianti tuo, kad suspaudimo priemonė turi varžtą su sriegiu, kuriame įtaisytas spragtukinis fiksatorius, dėka kurio varžtas atsuktoje padėtyje yra fiksuojamas statybiniame elemente ašies kryptimi.
11. Priemonė pagal 1-10 punktus, besiskirianti tuo, kad jungiamosios dalys turi sąveikojančius išsikišimus ir įdubimus.
12. Priemonė pagal 11 punktą, besiskirianti tuo, kad išsikišimai yra tamprūs liežuvėliai.
13. Priemonė pagal 12 punktą, besiskirianti tuo, kad tamprūs liežuvėliai įtaisyti ant atskiros dalies, skirtos vienos jungiamosios dalies montavimui.
14. Priemonė pagal 13 punktą, besiskirianti tuo, kad minėta atskira dalis turi sriegį, į kurį įsisuka suspaudimo priemonė.
