[LT] Išradimas susijęs su ekranuota kauke, turinčia atitraukimo-fiksavimo įrenginį ir skirtas spausdintų plokščių, kurios yra elektroninio įrenginio dalis, prijungimui. Išradimas padidina eksplotacijos patogumą ir aptarnavimo saugumą. Aparatūros elementas turi laikantįjį karkasą , kuriame patalpinta spausdintinė plokštė. Per spausdintinės plokšties priekinės dalies yra pritvirtintas laikiklis, atliktas kaip T pavidalo profilis su skirtingo ilgio pečiais. Prie T pavidalo profilio vertikaliosios dalies, preilajų ir sraigtų pagalba, pritvirtinta spausdintinė plokštė, o prie minėto profilio horizontaliosios dalies , iš jos išorinės pusės pritvirtinti dviejų prielajų porų pagalba. Be to, T pavidalo profilio horizontaliosios dalies galuose, iš jos vidinės pusės, yra nišos, kuriose patalpinti konaktiniai elementai. Svirtinis mechanizmas yra rankenėlės pavidalo, kinematiškai sujungtas su spyruokliniu strypu. Rankenėlės šoninės sienelės yra prailgintos ir jose padaryti sukabinimo elementai, turintys kablių pavidalą.@Spausdintinei plokštei esant darbinėje padėtyje, šie kabliai fiksuojasi išėmose, esančiose laikančiajame karkase ir spyruoklės pagalba laiko spausdintinę plokštę.
[EN]
[0001] Išradimas susijęs su ekranuota kauke turinčia atitraukimo- fiksavimo įrenginį ir skirtas spausdintinių plokščių, kurios yra elektroninio įrenginio dalis, prijungimui.
[0002] Žinomas JAV patentas Nr. 4511199, TIK HOL R 13/ 62, publ. 1985 04 16, kuriame spausdintinėms plokštėms laikyti panaudotos šasi. Šasi turi reikiamą kieki, kreipiamųjų porų, skirtų vertikaliai statomoms spausdintinėms plokštėms įstatyti. Spausdintinėse plokštėse įmontuotos jungtys. Kiekviena kreipiamųjų pora sujungta su mechanine- elektrine jungtimi, kad būtų elektrinis kontaktas. Taip pat yra dvipetė svirtis, kuri įmontuota taip, kad galėtų svyruoti su kiekviena spausdintine plokšte kaiščio, įtvirtinto kairiame priekiniame plokštės kampe, dėka.
[0003] Artimiausias techninis sprendimas yra buv. TSRS autorinis liudijimas Nr. 1088163, TIK3 H05 K 7/ 12, H05 K 7/ 14, publ. 1984 04 23. Aparatūros elementą ( radio-lektroninį bloką) sudaro laikantysis karkasas su kreipiamosiomis, kuriose išdėstytos spausdintinės plokštės, turinčios ašis, įtvirtintas jų kampinėse srityse, pasukimo dvipetės svirtys, galinčios sąveikauti su karkasu ir turinčios nevienodo ilgio pečius, kurių skylėse įstatytos spausdintinių plokščių ašys, bei pasukimo dvipečių svirčių darbinės padėties fiksavimo elementai, išdėstyti ant svirčių ilgųjų pečių. Kiekviena pasukimo dvipetė svirtis įmontuota taip, kad galėtų teisiškai judėti ir užfiksuoti spausdintinės plokštės ašies atžvilgiu. Pasukimo dvipetės svirties darbinės padėties fiksavimo elementas turi išėmos, kurios profilis atitinka spausdintinės plokštės kampinės dalies profilį, pavidalą.
[0004] Tačiau minėtuose išradimuose nenumatytas tiesioginis spausdintinės plokštės įžeminimas per šasi ar laikiklį. Be to, nėra ekranuojančios kaukės, kuri tuo pačiu metu laikytų ir prijungtų spausdintinę plokštę prie elektroninio įrenginio ir kartu turėtų priemones spausdintinei plokštei ištraukti ir fiksuoti darbinėje padėtyje. Dėl šių priežasčių minėti įrengimai yra nepatogūs naudoti, be to operatorius turi būti atidus dirbdamas su spausdintine plokšte, kad apsisaugotų nuo elektros smūgio.
[0005] Išradimo tikslas - eksploatacijos patogumo ir aptarnavimo saugumo padidinimas.

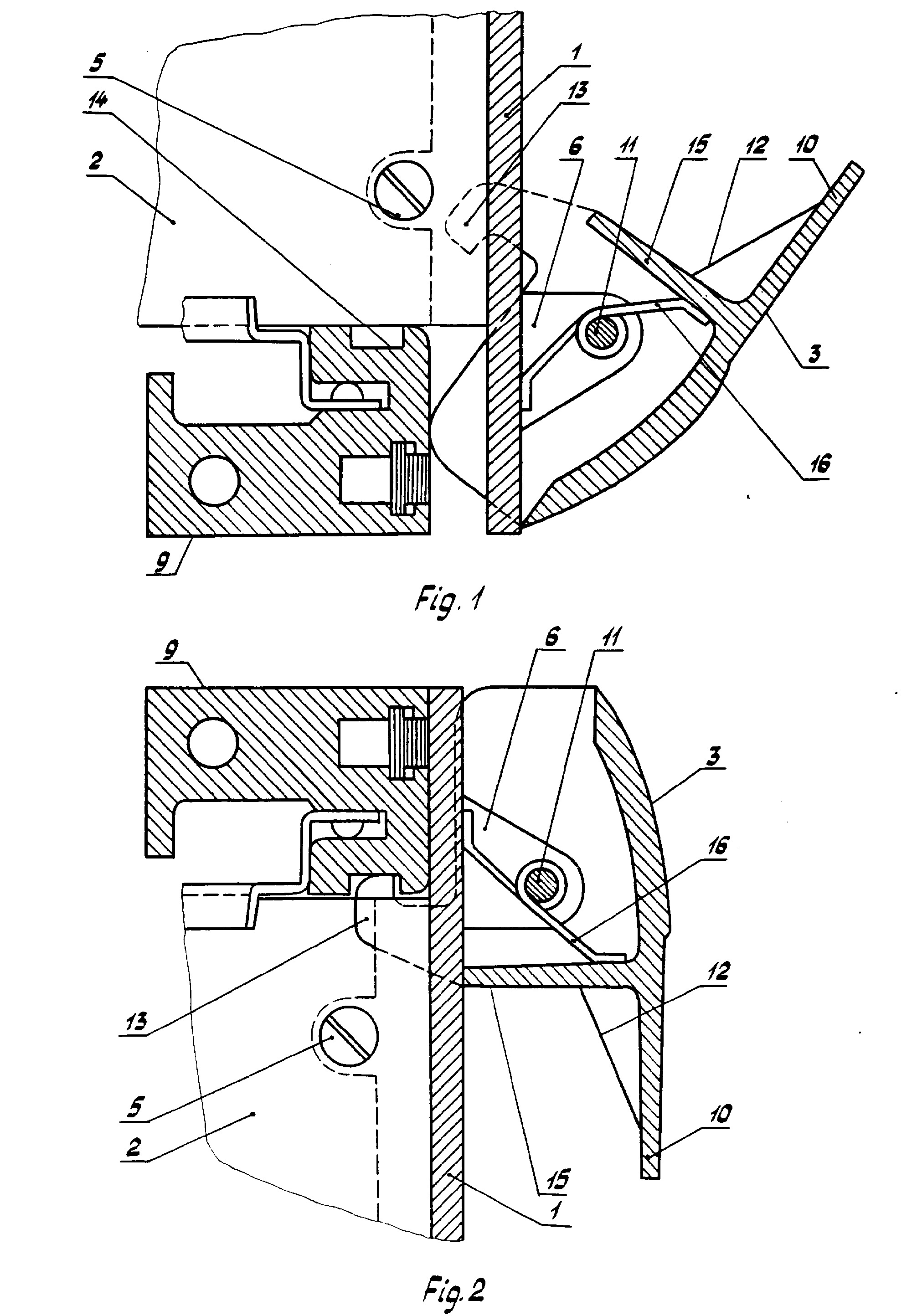

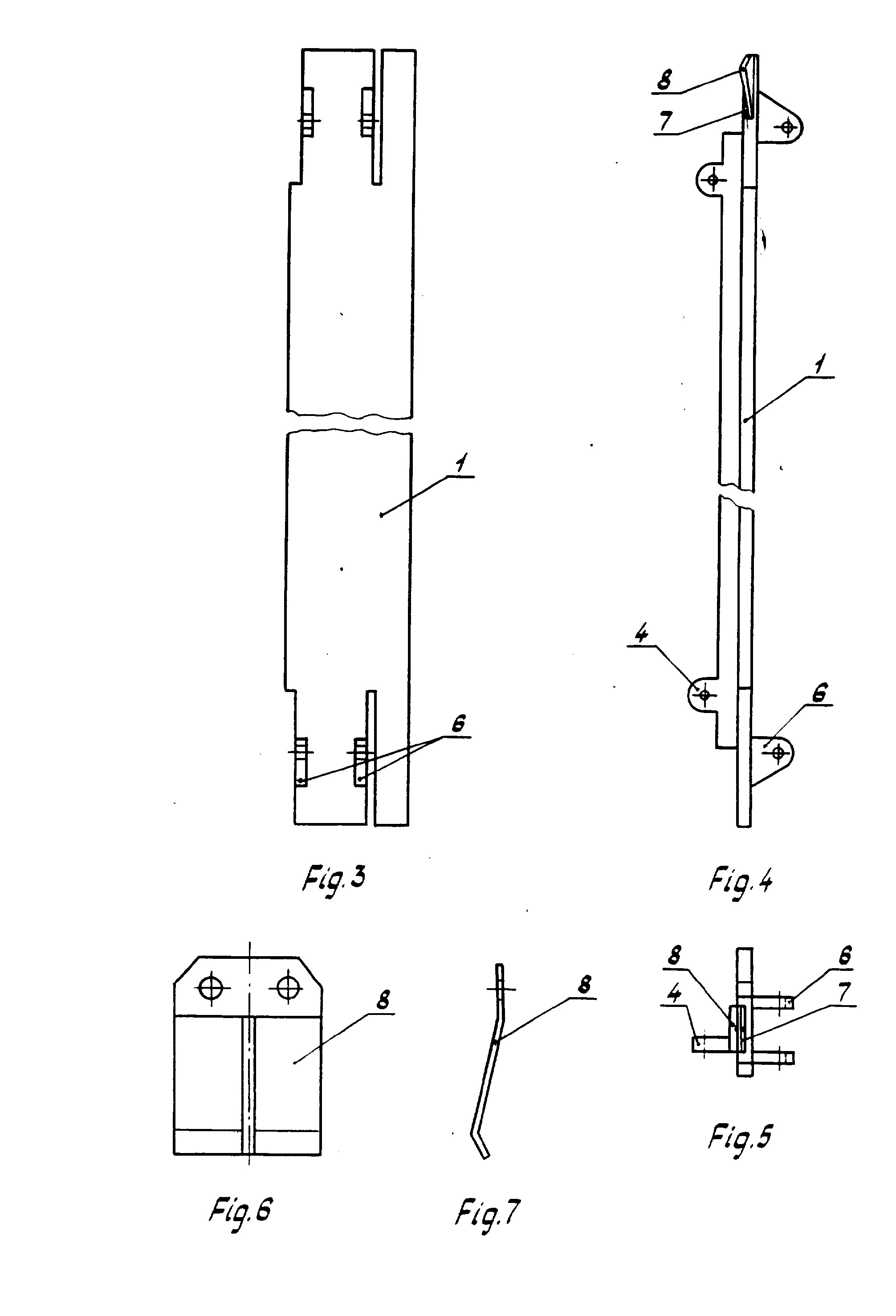

[0006] Aparatūros elementas, geriausiai tinkantis ryšių priemonėms, pavaizduotas brėžiniuose: 1 fig. - dalinis elemento pjūvis, kuriame matyti atitraukimo-fiksavimo svirtinis mechanizmas atitrauktoje padėtyje, 2 fig. - tas pats elemento pjūvis (pagal 1 fig.) fiksavimo padėtyje, 3 fig. - T-pavidalo profilio vertikalus vaizdas;
[0007] 5 fig. - 3 fig. pavaizduoto T-pavidalo profilio pjūvio vaizdas iš viršaus,

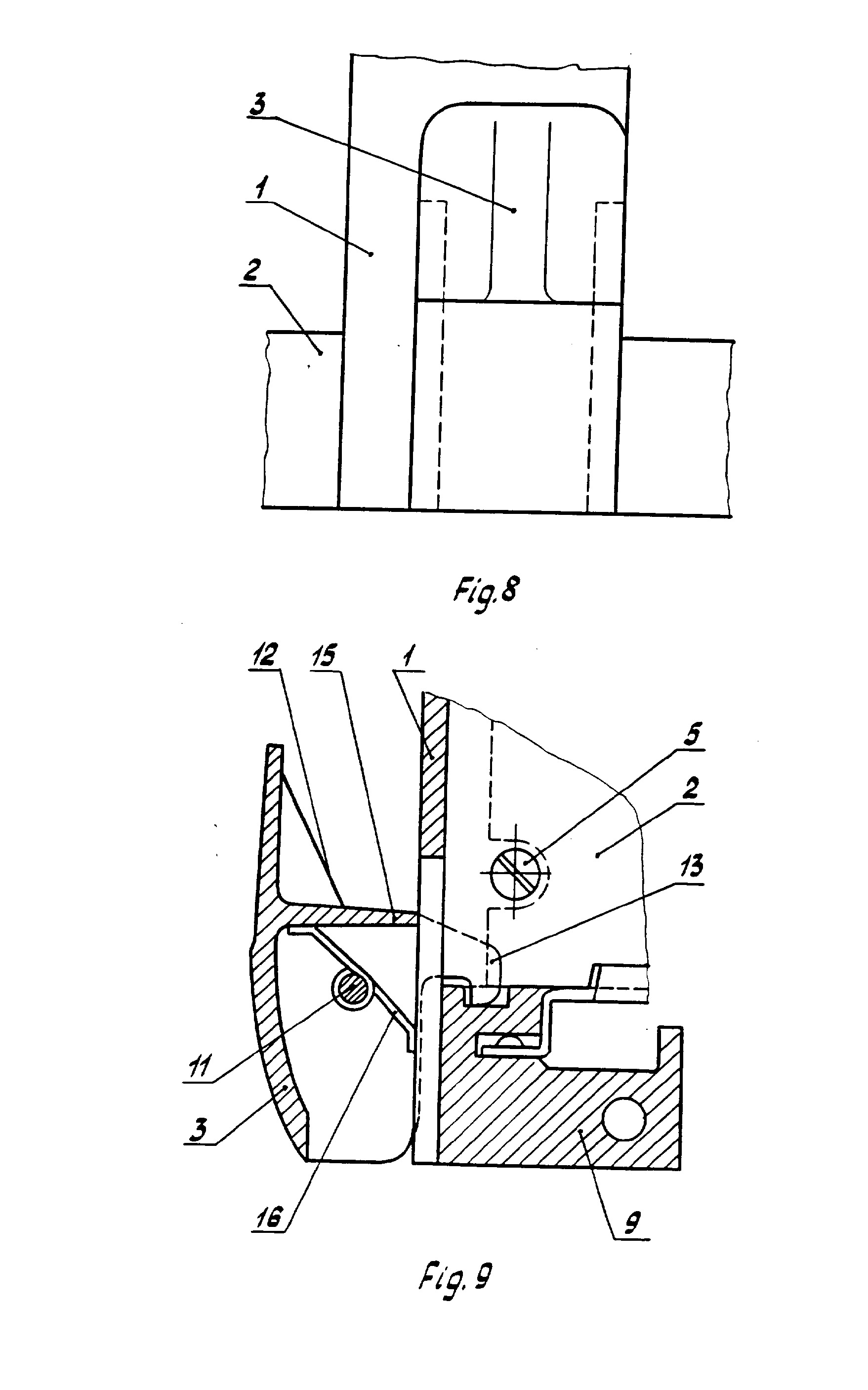

[0008] 8 fig. - atitraukimo-fiksavimo svirtinio mechanizmo rankenėlės vaizdas iš viršaus; 9 fig. - atitraukimo-fiksavimo svirtinio mechanizmo, esančio ramybės būsenoje ir laikančio spausdintinę plokštę fiksavimo padėtyje, dalinis pjūvis.
[0009] Aparatūros elementas turi T-pavidalo profili, 1 su nevienodo ilgio pečiais, kurie iš vienos pusės laiko spausdintinę plokštę 2, o iš kitos - du svirtinius mechanizmus 3, atitraukiančius ar fiksuojančius spausdintinę plokštę 2, kuri pasilieka fiksuota, jeigu buvo patalpinta surinkimo metu.
[0010] Profilis 1, kuris, kaip pasakyta aukščiau, yra T raidės pavidalo, sudaro spausdintinės plokštės 2 frontalinę dali, ir prijungtas prie jos dviejų prielajų 4 ir keleto sraigtų 5 pagalba.
[0011] Šiam tikslui dvi prielajos 4 yra padarytos profilio 1 dalyje; sudarančioje T-raidės kojelę, t.y. vertikalioje T pavidalo profilio 1 dalyje.
[0012] T pavidalo profilio pečių viršutinėje dalyje yra dvi poros prielajų 6, išdėstytų viena prieš kitą ir esančių po vieną porą abiejuose galuose dviems svirtiniams mechanizmams 3 pritvirtinti. Prielajos 6 yra vienodos formos ir tarnauja fiksuojant arba atitraukiant spaus-dintinę plokštę 2. Taip pat tarpe tarp dviejų profilio 1 galų yra nišos 7, išdėstytos vidinėje T-pavidalo pečių dalyje ir kuriose patalpinti kontaktiniai elementai 8, elektriškai sujungiantys duotą profilį 1 su įžeminimo įrenginiu per laikančiojo karkaso profili, 9. Kontaktinių elementų 8 skaičius priklauso nuo T-pavidalo profilio 1 pečių ilgio.
[0013] Kontaktiniai elementai 8 turi pavidalą, kuri, galima palyginti su kelnėmis ir kaip matyti iš 6 fig., kur jie pavaizduoti stambiu planu, turi dvigubą išlenkimą, dėl ko pagerėja jų kontaktavimas su laikančiojo karkaso profiliu 9, i, kuri, jie remiasi ir kurie parodyti 7 fig.
[0014] Du svirtiniai mechanizmai 3 identiški ir sumontuoti profilio 1, kuris sudaro spausdintinės plokštės 2 priekinę dali,, galuose ir išdėstyti simetriškai, jeigu žiūrėti statmenai profilio 1 išilginei linijai.
[0015] Svirtinius mechanizmus 3 sudaro stūmiklis arba rankenėlė 10, turinti atitinkamą pavidalą, sujungtą su profiliu 1 strypo 11 pagalba, aplink kuri, ji gali pasisukti ir kuris sujungia ją su kiekviena profilio 1 prielajų 6 pora.
[0016] Rankenėlė 10 sutvirtinta trikampe plokštele 12.
[0017] Rankenėlė 10 turi du sukabinimo elementus kablių 13 pavidalo, kurie padaryti prailginus rankenėlės 10 šonines sieneles ir kurie fiksuojasi ant laikančiojo karkaso profilio 9 atsakomųjų sukabinimo elementų, turinčių šėmų 14 pavidalą, kad laikytų spausdintinę plokštę 2 fiksuotoje padėtyje.
[0018] Rankenėlė 10 turi jos šoninėms ir priekinei sienelėms statmeną sienelę 15, kuri prisispaudžia prie profilio 1 veikiant spyruoklei 16, įmontuotai ant rankenėlės 10 strypo 11 ir veikiančiai vienu savo galu i, sienelę 15, o kitu i, profili, 1, kada svirtinis mechanizmas 3 yra ramybės būsenoje.
[0019] Spausdintinė plokštė 2 atitraukiama paspaudžiant rankenėlę 10 ir tuo pačiu įveikiant spyruoklės 16 pasipriešinimą.
[0020] Taip svirtinis mechanizmas 3 apatine savo dalimi spaudžia laikančiojo karkaso profili, 9 ir tai sąlygoja spausdintinės plokštės 2 atitraukimą.
[0021] Spausdintinė plokštė 2 pastatoma i, jos darbinę padėti, lengvai paspaudžiant profilio 1 pečius. Tada suveikia svirtinis mechanizmas 3 ir jo kabliai 13 patenka į fiksavimo padėtį, kurioje jie palaikomi spyruoklės 16 dėka tol, kol rankenėle 10 nebus atliekamas atitraukimas.
1. Aparatūros elementas, geriausiai tinkantis ryšių priemonėms, turintis laikantįjį karkasą, šiame karkase išdėstytus spausdintinę plokštę, spausdintinės plokštės laikiklį, kuriame įtvirtinta spausdintinė plokštė ir atitraukimo - fiksavimo mazgus, turinčius svirtinių mechanizmų su sukabinimo elementais pavidalą, išdėstytus spausdintinės plokštės priekinėje dalyje dviejuose priešinguose jos kampuose, esančiuose vienoje spausdintinės plokštės pusėje, sukabinimo elementams turint galimybę sąveikauti su atsakomaisiais sukabinimo elementais, padarytais laikančiame karkase, besiskiriantis tuo, kad spausdintinės plokštės laikiklis turi kontaktinius elementus ir yra T-pavidalo profilis su skirtingo ilgio horizontalios dalies pečiais, kurio vertikalioji dalis yra trumpesnė už horizontaliąją dalį, be to spausdintinė plokštė patalpinta prie vertikaliosios spausdintinės plokštės laikiklio dalies, o svirtiniai mechanizmai išdėstyti ant horizontaliosios spausdintinės plokštės laikiklio dalies, be to kontaktiniai elementai pritvirtinti horizontaliosios dalies galuose iš vidinės jos pusės ir užtikrina mechaninį kontaktavimą su laikančiuoju karkasu.
2. Elementas pagal 1 punktą, besiskiriantis tuo, kad spausdintinės plokštės laikiklio vertikalioji dalis turi prielajas su angomis, esančias nurodytos dalies plokštumoje, o spausdintinė plokštė pritvirtinta prie nurodytų prielajų srieginiais sujungimais.
3. Elementas pagal 2 punktą, besiskiriantis tuo, kad srieginiai sujungimai yra sraigtų pavidalo.
4. Elementas pagal 1- 3 punktus, besiskiriantis tuo, kad spausdintinės plokštės laikiklio horizontaliosios dalies galuose yra po porą esančių priešpriešiais prielajų, lygiagrečių tarpusavyje ir lygiagrečių nurodyto laikiklio vertikaliosios dalies prielajoms, taip pat yra nišos ir išėmos nurodytų horizontaliosios dalies prielajų vietose, o svirtiniai atitraukimo - fiksavimo mazgų mechanizmai pritvirtinti prie aukščiau paminėtų spausdintinės plokštės laikiklio horizontaliosios dalies prielajų.
5. Elementas pagal 1- 4 punktus, besiskiriantis tuo, kad spausdintinės plokštės laikiklio horizontaliosios dalies galuose jos vidinėje pusėje tarp šios dalies prielajų yra nišos, o spausdintinės plokštės laikiklio kontaktiniai elementai turi išlenktų spyruoklinių juostelių, išilginiu pjūviu padalintų į du lapelius, pavidalą.' 6. Elementas pagal 1- 5 punktus, besiskiriantis tuo, kad kiekvienas svirtinis mechanizmas yra rankenėlės pavidalo kinematiškai sujungtas su spyruokliniu posūkio strypu, be to įtvirtinimo elementai standžiai sujungti su rankenėle.
7. Elementas pagal 1- 6 punktus, besiskiriantis tuo, kad kiekvieno svirtinio mechanizmo rankenėlė yra kronšteino pavidalo su suapvalintomis šoninėmis sienelėmis, sujungtomis tarpusavyje skersine sienele, išsikišusia už skersinės sienelės gabaritų i, išorę, be to sukabinimo elementai turi pavidalą užapvalintų kablių, esančių ant rankenėlės šoninių sienelių iš skersinės sienelės pusės, be to ant kiekvienos rankenėlės vertikalios, išsikišusios sienelės yra kietumo briaunos trikampių plokštelių pavidalo.
8. Elementas pagal 1-7 punktus, besiskiriantis tuo, kad kiekvieno svirtinio mechanizmo spyruoklinis strypas sujungtas su skersine šio mechanizmo rankenėlės sienele ir laikiklio horizontaliąja dalimi iš jos išorinės pusės spyruoklės, esančios ant strypo, pagalba, kuri savo priešingais galais atitinkamai sujungta su laikiklio horizontaliąja dalimi ir rankenėlės skersine sienele.
