[LT] Išradimas priklauso medžio apdirbimo pramonei. Išradimo tikslas - technologinių galimybių išplėtimas ir staklių konstrukcijos supaprastinimas. Tai pasiekiama tuo, kad: 1) stalių stalo pakėlimo mechanizmą sudaro prie darbinio stalo pritvirtinta įvorė, vertikaliai judanti frezavimo kolonėlės cilindriniu paviršiumi, su fiksavimo sraigtu, judančiu kreipiamąja išpjova, esančia frezavimo kolonėlės korpuse lygiagrečiai špindeliui, ir įsiremiančiai į įvorę atraminio reguliuojančio žiedo, judančio sriegiu, esančiu išoriniame frezavimo kolonėlės paviršiuje; 2) atramų pasislinkimo mechanizmą sudaro kiauros kreipiamosios išpjovos, esančios darbinio stalo paviršiuje statmenai paruošos judėjimo krypčiai ir srieginei įvorei, judančiai išilgai kreipiamosios išpjovos sraigtinės trauklės, pritvirtintos prie apatinės stalo plokštumos, dėka; 3) riesmusinį įrengimą sudaro paslanki atrama, pritvirtinta priešais peilių veleną varžtais ir sriegine įvore, sraigtinės trauklės dėka judančia kreipiamąja išpjovastatmenai ruošinio judėjimo krypčiai, ir stangri atspaudžiamoji plokštė, varžtais pritvirtinta prieš peilių veleną prie įvorės, sraigtinės trauklės dėka judančios kreipiamomis išpjovomis statmenai ruošinio judėjimo krypčiai.
[EN]
[0001] Išradimas priklauso medžio apdirbimo pramonei ir gali būti pritaikytas medienos žaliavų apdirbimui.
[0002] Yra žinomos universalios medžio apdirbimo staklės, su-sidedančios iš stovo, ant kurio įrengtas pjovimo stalas ir obliavimo mazgas, kuri, sudaro korpusas su priekiniu ir užpakaliniu judančiais stalais, darbinis velenas su obliavimo peiliais ir antgaliu su pjovimo disku (TSRS aut. liud. Nr. 1087331).
[0003] Pagrindinis šių staklių trūkumas - tai ribotos tech-nologinės galimybės.
[0004] taip pat yra žinomos kombinuotos medžio apdirbimo stak-lės, susidedančios iš stovo, frezavimo, obliavimo, grę-žimo ir šlifavimo mazgų su stalais, kreipiamosiomis atramomis ir ribotuvais, ir pavaros (TSRS aut. liud. Nr. 952585) .
[0005] Išradimo tikslas - technologinių galimybių išplėtimas ir staklių konstrukcijos supaprastinimas.
[0006] Staklių konstrukciją sudaro du pagrindiniai mazgai: elektrinė pavara I su pakopiniais skriemuliais 2, įrengta ant metalinės plokštės 3, ir frezavimo kolonė-lė 4 su pakopiniais skriemuliais, pritvirtinta statmenai kitai metalinei plokštei 5. Abi plokštės turi po dvi kiauras kreipiamąsias išpjovas 6, išpjautas lygia-grečiai mažesniajai plokštės pusei, skirtas trapecinio diržo 28 įtempimui ir balansavimui, tvirtinant jas varžtais prie dviejų "T " formos kvadratinio skres-pjūvio vamzdžių 7. Ant frezavimo kolonėlės montuojamas darbinis stalas 8, sudarytas iš plokštės su anga frezavimo kolonėlei ir įvorės 9 su fiksuojančiu sraigtu 10. Lygiagrečiai mažesniajai pusei darbiniame stale yra kiauros kreipiamosios išpjovos 27 atramų įrengimui ir reguliavimui. Prie apatinės stalo dalies pritvirtintos dvi sraigtinės traukies 16,25, kuriomis juda įvorės, skirtos priekinės ir reisminės atramų reguliavimui. Išorinėje frezavimo kolonėlės pusėje yra sriegis, kuriuo juda įsiremiantis i, įvorę atraminis srieginis žiedas II, kuriuo reguliuojamas atstumas nuo darbinio stalo pagrindo iki viršutinio spindelio 21 taško. Taip pat išorinėje frezavimo kolonėlės dalyje lygiagrečiai spindeliui išpjauta kreipiamoji išpjova, kuria juda sraigtas 10, fiksuojantis stalą reikalingame stovyje.

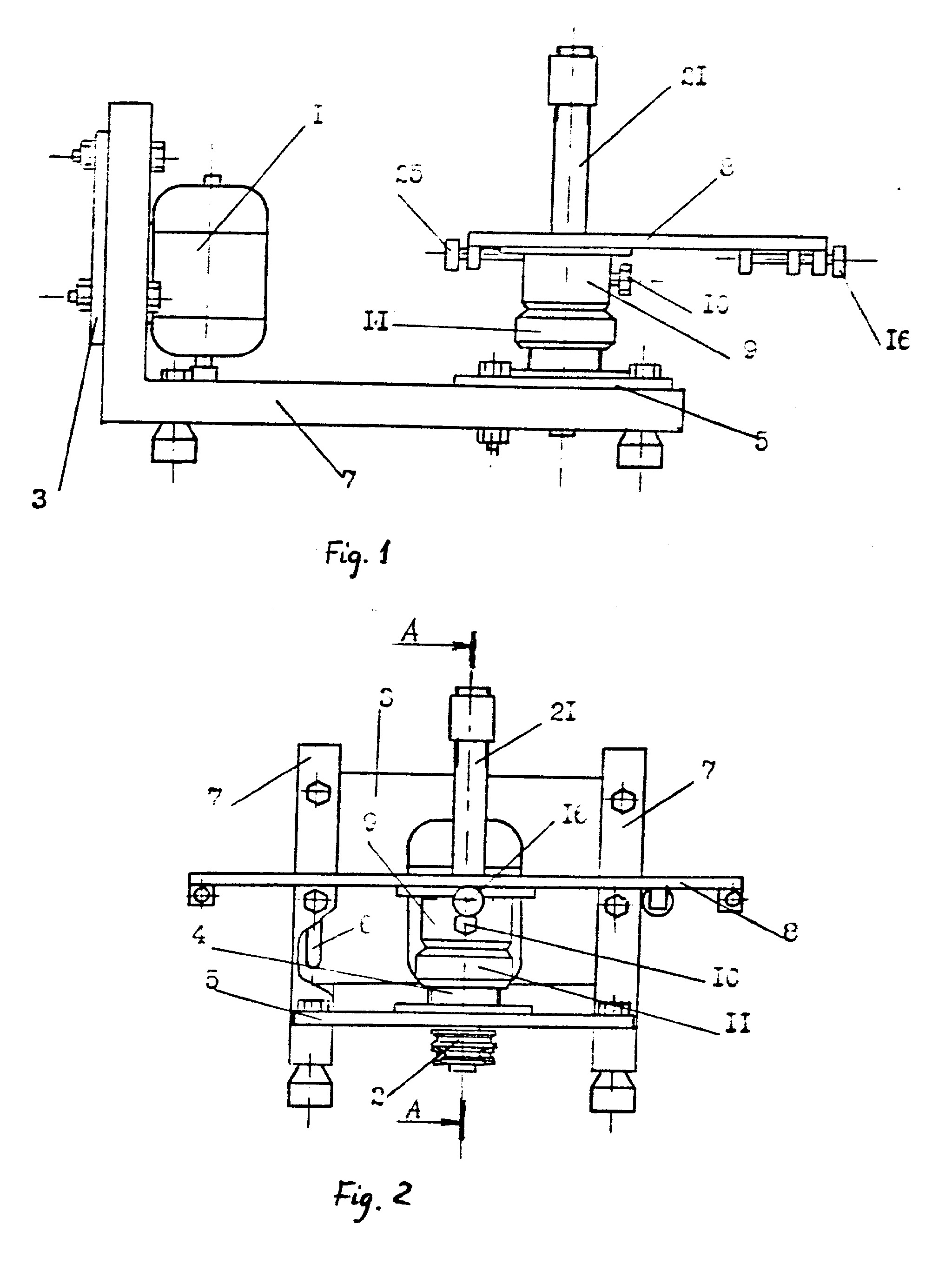

[0007] Prie darbinio stalo varžtais tvirtinamos priekinė 13 ir užpakalinė 14 nuimamos atramos, reguliuojamos kiauromis kreipiamosiomis išpjovomis 27, išpjautomis darbiniame stale statmenai paruošos judėjimo krypčiai, be to, priekinė atrama paslanki. Prie stalo taip pat pritvirtinamas reismusinis įrengimas, kurį sudaro stangri plokštė 15 ir paslanki atrama, pritvirtinta varžtais prie srieginės įvorės, judančios kiaura kreipiamąja išpjova, išpjauta darbiniame stale, sraigtinės traukies dėka, o tai leidžia reguliuoti gaunamo ruošinio dydį. Prie darbinio stalo taip pat tvirtinamos nuimamos kreipiamosios 17 su vežimėliu 18, ant kurio įrengtas ekscentrinis prispaudiklis 19 su paruošos fiksavimo kampo reguliavimu, o taip pat nuimamas įrenginys obliavimo peilių 20 galandinimui su drožimo kampo reguliavimu. Fig. I - universalios stalinės medžio apdirbimo stak-lės, vaizdas iš šono.

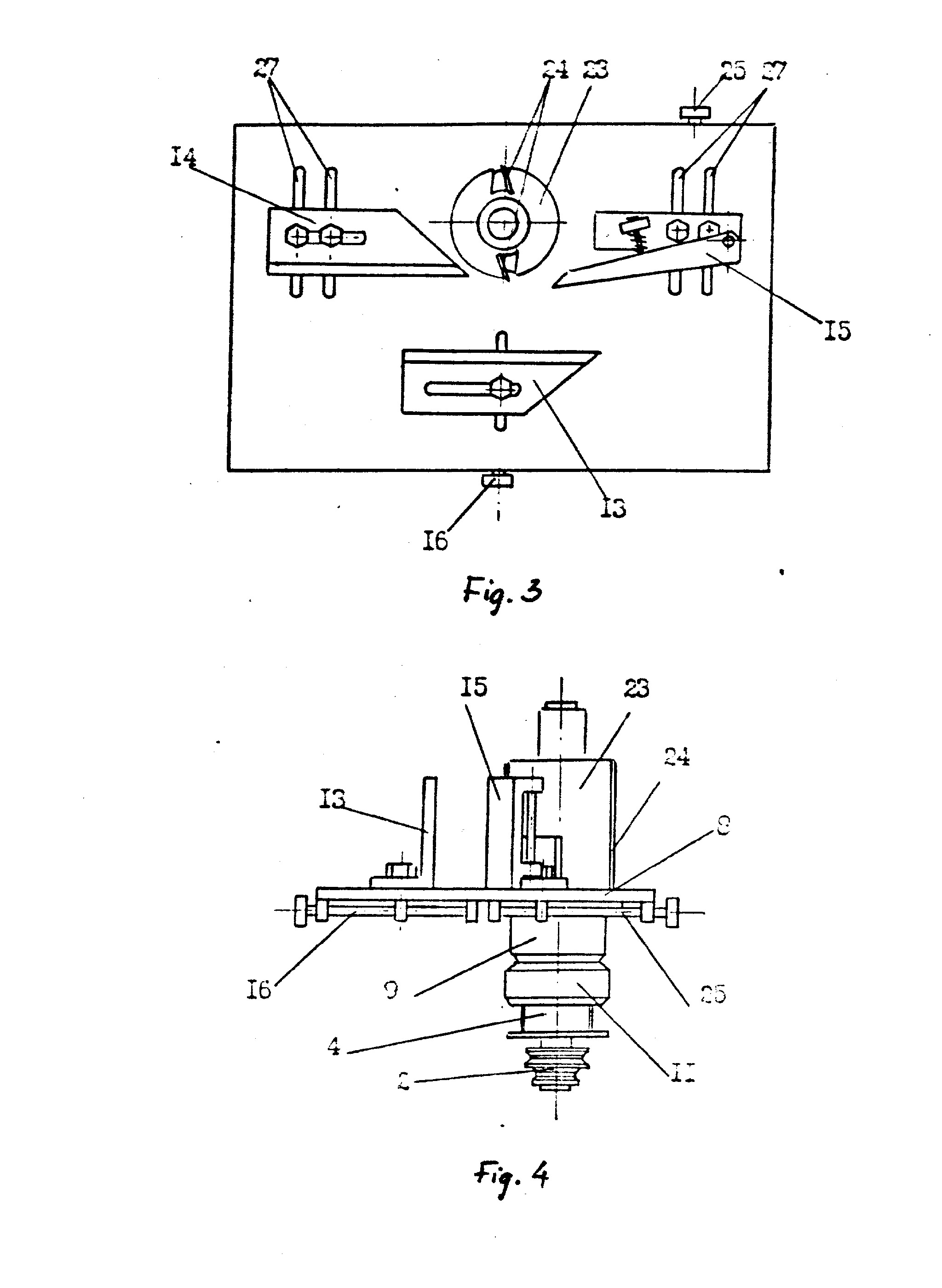

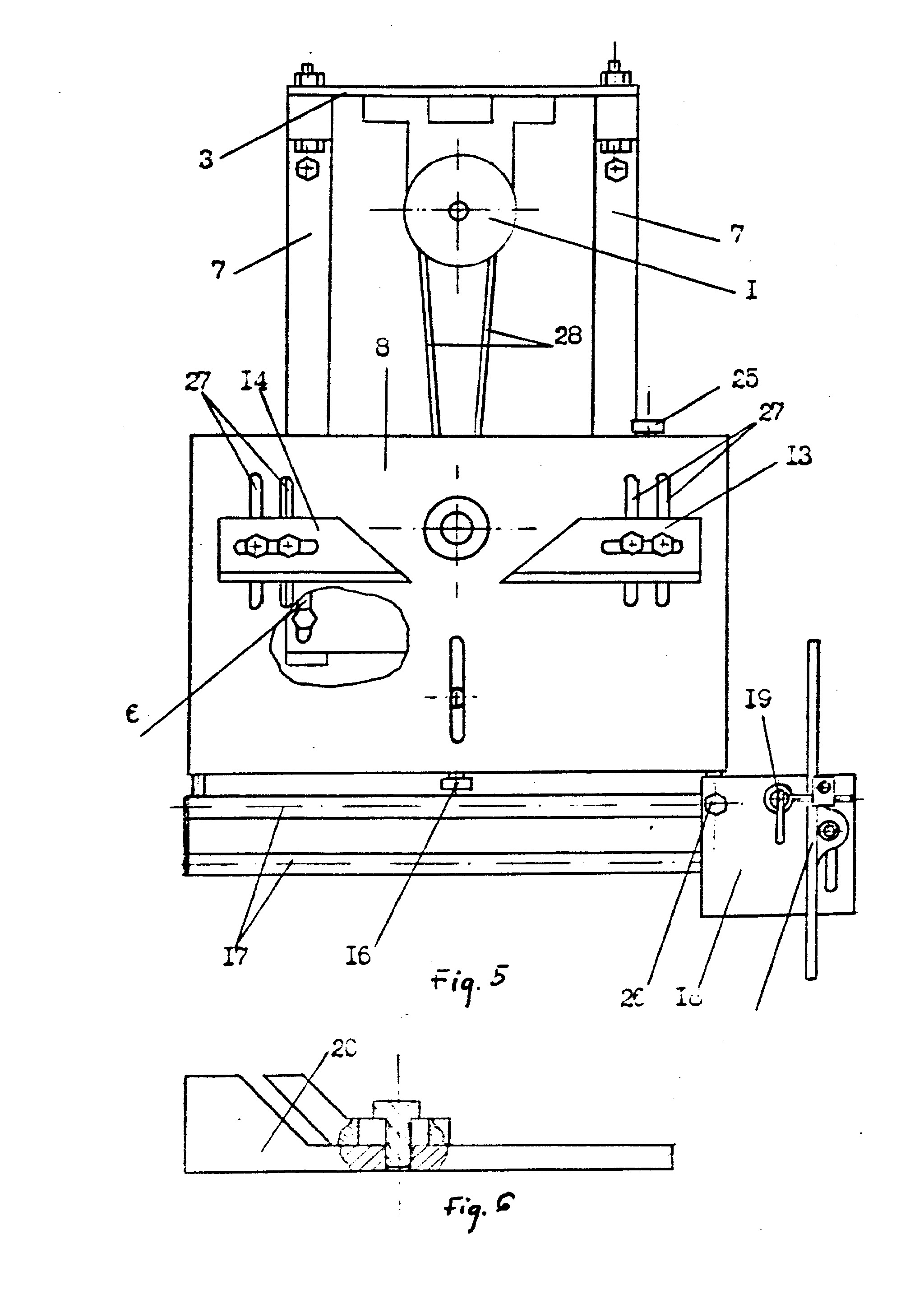

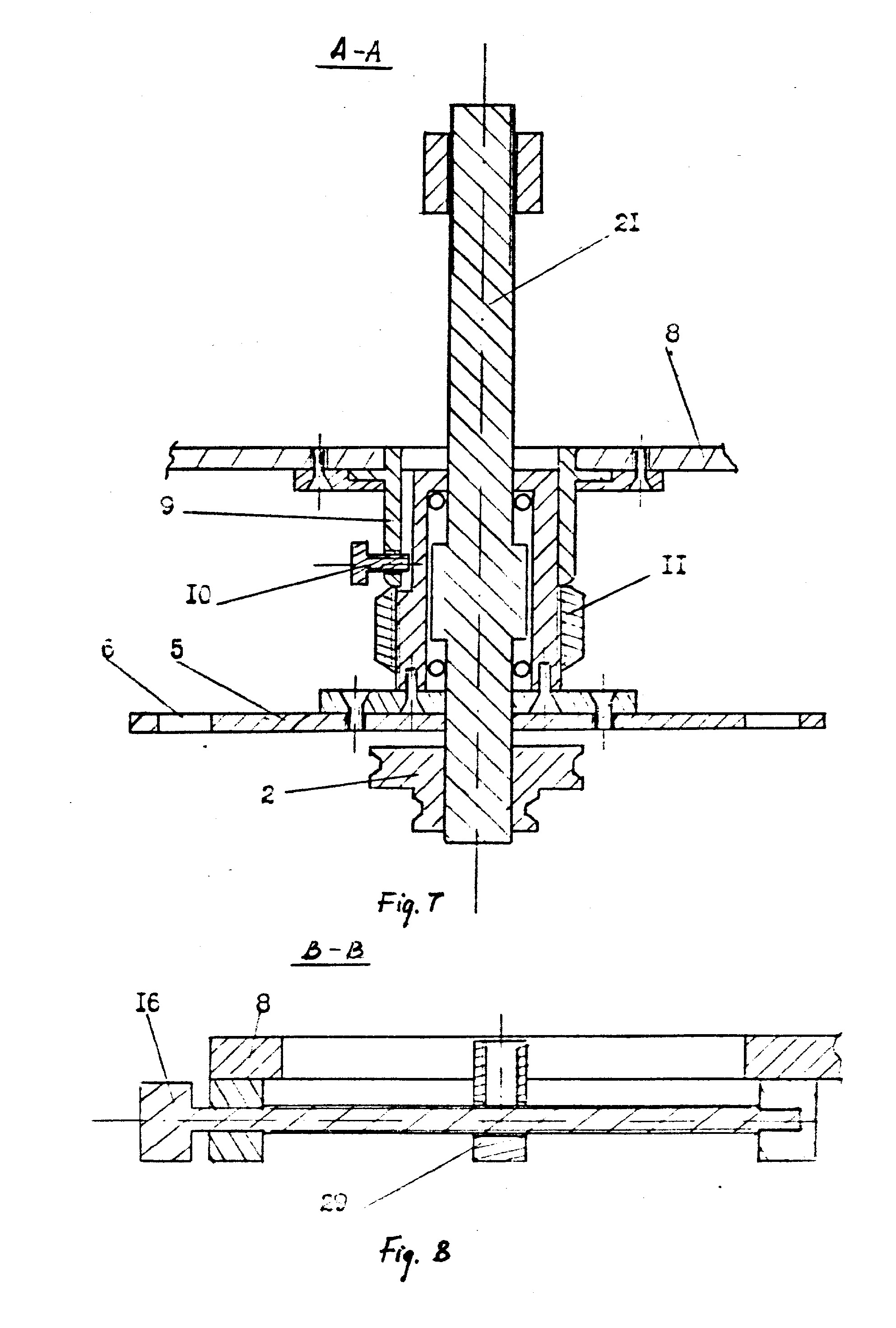

[0008] Fig. 3 - darbinis stalas su reismusiniu įrengimu, vaizdas iš viršaus. Fig. 4 - frezavimo kolonėlė su skriemuliais, darbiniu stalu ir reismusiniu įrengimu, vaizdas iš šono. Fig. 5 - staklės su nuimamomis kreipiamosiomis ir veži-mėliu, vaizdas iš viršaus. Fig. 6 - įrengimas obliavimo peilių galandinimui, vaizdas iš šono.
[0009] Universalių stalinių medžio apdirbimo staklių darbo eiga.
[0010] Frezavimo darbų atlikimui ant spindelio 21 tvirtinama diskinė freza, ir atraminiu srieginiu žiedu II reguliuojamas atstumas nuo darbinio stalo 8 pagrindo iki frezos pjaunačiosios briaunos (aukščio reguliavimas), po to prie stalo tvirtinamos priekinė 13 ir užpakali-nė 14 atramos ir reguliuojamas ruošinio apdirbimo gylis. Trapeciniu diržu 28 ir pakopiniais skriemuliais 2 parenkamas reikalingas spindelio apsisukimo greitis, įjungiama pavara I, ir ruošinys apdorojamas.
[0011] Pjovimo darbų atlikimui vietoje frezos ant spindelio tvirtinamas diskinis pjūklas, o prie stalo, esant reikalui, be priekinės ir užpakalinės atramos, prispaudikliu pritvirtinamos šukos (neparodytos) , parenkamas reikalingas spindelio apsisukimo greitis, įjun-giama pavara, ir ruošinys perpjaunamas.
[0012] Kopijavimo frezavimo pagal šabloną darbų atlikimui ant darbinio stalo prispaudikliu tvirtinama lekalinė atrama, ant špindelio pritvirtinama diskinė freza, ruošinys prikalamas prie šablono ir apipjaunamas.
[0013] Obliavimo darbų atlikimui ant spindelio tvirtinama obliavimo galvutė 23 su peiliais 24, prie darbinio stalo pritvirtinamos užpakalinė 14 (nepaslanki) ir prie-kinė 13 (paslanki) atramos, parenkamas reikalingas spindelio apsisukimo greitis, įjungiama pavara ir ruo-šinys apdorojamas. Priekinei atramai judant kreipia-mąja, sraigtine traukle nustatomas obliavimo gylis.
[0014] Reismusinių darbų atlikimui vietoje priekinės atramos prie stalo tvirtinama stangri atspaudžiamoji plokš-tė 15, o priekinė paslanki atrama 13 pritvirtinama prieš obliavimo galvutę lygiagrečiai užpakalinei atramai. Priekinei atramai judant kreipiamąja, sraigtine traukle 16 reguliuojamas ruošinio dydis.
[0015] Dygiapjovimo darbų atlikimui prie stalo tvirtinamos kreipiamosios 17 su vežimėliu 18, ant kurio ekscent-riniu prispaudikliu 19 pritvirtinamas ruošinys, ant špindelio pritvirtinamas pjovimo instrumentas, įjun-giama pavara, ir ruošinys apdorojamas.
[0016] Obliavimo- peilių galandinimui ant vežimėlio 18 tvirtinamas įrengimas 20 peiliams prispausti, ant špindelio pritvirtinamas skritulinis galandinimo akmuo. Akmens aukštis peilių atžvilgiu reguliuojamas reguliavimo žiedu II, esančiu ant frezavimo kolonėlės. Peilių galandinimo kampas reguliuojamas sraigtu 26, esančiu ant vežimėlio.
1. Universalios stalinės medžio apdirbimo staklės, susidedančios iš frezavimo kolonėlės, darbinio stalo, elektros variklio, metalinių konstrukcijų, kreipiamųjų su vežimėliu, reismusinio atspaudiklio, atramų ir obliavimo peilių tvirtinimo mazgo, besiski-riančios tuo, kad staklės sudarytos iš dviejų pagrindinių mazgų: elektrinės pavaros su pakopiniais skriemuliais, išdėstytos ant vienos metalinės plokštės, ir frezavimo kolonėlės su pakopiniais skriemuliais ir darbiniu stalu, pritvirtintos ant kitos metalinės plokštės, varžtais sujungtų statmenai viena kitai dviem T formos kvadratinio skerspjūvio vamzdžiais, abiejose plokštėse lygiagrečiai mažesniajai plokštės pusei iš-pjautos kiauros kreipiamosios išpjovos, leidžiančios įtempti ir balansuoti trapecini, diržą.
2. Staklės pagal 1 punktą, besiskiriančios tuo, kad stalo pakėlimo mechanizmą sudaro prie darbinio stalo pritvirtinta įvorė, vertikaliai judanti frezavimo kolonėlės cilindriniu paviršiumi, su fiksavimo sraigtu, judančiu kreipiamąja išpjova, esančia frezavimo kolo-nėlės korpuse lygiagrečiai spindeliui, ir įsiremiančių į įvorę atraminio reguliuojančiojo žiedo, judančio sriegiu, esančiu išoriniame frezavimo kolonėlės pa-viršiuje .
3. Staklės pagal 1 punktą, besiskiriančios tuo, kad atramų pasislinkimo mechanizmą sudaro kiauros kreipiamosios išpjovos, esančios darbinio stalo pavir-šiuje statmenai paruošos judėjimo krypčiai ir srieginei įvorei, judančiai išilgai kreipiamosios išpjovos sraig-tinės traukies, pritvirtos prie apatinės stalo plokš-tumos, dėka.
4. Staklės pagal 1-3 punktus, besiskirian-čios tuo, kad reismusini, įrengimą sudaro paslanki atrama, pritvirtinta priešais peilių veleną varžtais ir sriegine įvore, sraigtinės traukies dėka judančia kreipiamąja išpjova statmenai paruošos judėjimo kryp-čiai, ir stangri atspaudžiamoj i plokštė, varžtais pritvirtinta prieš peilių veleną prie įvorės, sraigtinės traukies dėka judančios kreipiamomis išpjovomis statmenai ruošinio judėjimo krypčiai.
