[LT] Išradimas liečia tarą, skirtą saugoti ir transportuoti gaminius ir medžiagas, pavyzdžiui, butelius.@Dviejų sekcijų plastmasinę dėžę buteliams sudaro šuliniai, laikančios apkabos, atraminiai pirštai. Kiekvieną dėžės sekciją sudaro priekinė, pagalbinė ir dvi šoninės sienelės. Ant šoninės sienelės pritvirtinti blokuotės kabliai, kurie įeina į angas, padarytas šulinio, esančio prie šoninės sienelės,sienelėje. Kiekviename šulinyje yra fiksavimo skląstis su išėmomis. Išėmų skerspjūvis atitinka blokavimo kablių skerspjūvį. šoninių sienelių viršuje esančios laikančiosios apkabos šarnyrais sujungtossu kiekviena sekcija.@Siekiant palengvinti eksploataciją ir apsaugoti laikančiąsias apkabas nuo pažeidimų, laikančioji apkaba ir/arba fiksavimo skląstis turi spyruoklinius fiksatoriaus laikančioms apkaboms dėžės sekcijos atžvilgiu pasukti, kai skląsčiai yra fiksavimo padėtyje. Be to, fiksavimo skląsčio spyruoklinis fiksatorius turi papildomą išėmą, esančią po įduba, išėmos paviršius formuoja apatinę įdubos briauną ir tarp jų yra plokščia pakopa, o laikančios apkabos galai yra spyruokliniai tamprūs. Spyruoklinis fiksatorius gali būti pagamintas spyruoklinių liežuvėlių pavidalo, kurie pritvirtinti prie išilginių fiksuojančio skląsčio briaunų, arba spyruoklės pavidalo, kur įstatyta į prailgintą angą, esančią kiekvienoje palaikančioje apkaboje.
[EN]
[0001] Išradimas liečia daugiasekci j ini,, dalinai dviejų sekci-jų plastmasinę dėžę su pertvara buteliams.
[0002] Panaši plastmasinė dėžė buteliams aprašyta VFR patente Nr. 3034650. Jei pradžioje toje dėžėje buvo numatyta, kad kiekviena apkaba sąveikauja tik su vienu iš dviejų fiksuojančių skląsčių, būtent su fiksavimo skląsčiu, priklausančiu dėžės sekcijai, ant kurios šarnyru su-jungta ir laikančioji apkaba, tai išpildymo pavyzdyje numatyta, kad abi laikančiosios apkabos sąveikauja su bet kuria fiksavimo sklende.
[0003] Jei dėžės buteliams turi būti kraunamos i, rietuves ir sudaryti vientisą sumontuotą gamini, tai laikančiosios apkabos, kurios yra butelių dėžės sudėtinė dalis, turi ir vienu,. ir kitu atveju išsidėstyti horizontaliai, dėžės sekcijos atžvilgiu atgal pasuktoje padėtyje ir šioje padėtyje neturi pakilti virš viršutinės dėžės buteliams briaunos, nes priešingu atveju būtų pažeista galimybė surinktai butelių dėžei krauti \ rietuves. Dėžės laikymui laikančiosios apkabos pasukamos aukštyn iš horizontalios fiksuotos padėties j, vertikalią atvirą padėti,. Tuo metu ir laikančiųjų apkabų laisvi letenėlių galai išsilaisvina iš sukabinimo su fiksuojančiu skląs-čiu judesiai, iššaukiantys laikančiųjų apkabų ir fik-suojančių skląsčių sąveiką, t.y. laikančiųjų apkabų po-sūkio judesiai ir vertikalūs fiksuojančių skląsčių judesiai, kurios kartu su laikančiųjų apkabų, esančių ant dėžės sekcijų, būtinu šarnyriniu sujungimu, nustato, iš vienos pusės, laikančiųjų apkabų laisvų letenėlių galų iškyšą virš šarnyrinio sujungimo dėžės sekcijose ir, iš kitos pusės, fiksuojančiame skląstyje esančios išdrožos matmenį, su kuria sąveikauja laikančiųjų apkabų letenė-lių galai. Fiksuojančioje sklendėje esančios išdrožos
[0004] oadėtis' turi būti parinkta tokia, kad laikančiųjų aoka-i. j- ' • v
[0005] zų leteneiės galas, j,ei nanūis, kai laikančioji apkaba iš vertikalios atviros padėties pasukama i, horizontalią
[0006] fiksuotą padėtį, i, fiksuojančių sklendžių išdrožas, sueitų į kontaktą su viršutine išdrožos briauna ir fiksuojantis skląstis, pervedant laikančiąsias apkabas fiksuota padėti,, pasislinktų i, viršų taip, kad sujungtos dėžės sekcijos patikimai užsifiksuotų. Išdro-žos aukštis, sąlygojantis apatinės išdrožos briaunos padėti, fiksuojančiame skląstyje, turi būti taip parink-tas, kad laikančiąsias apkabas pasukant viršun i, atvirą padėti,, laikančiųjų apkabų letenėlių galai patektų ant apatinės fiksuojančių sklendžių išdrožų briaunos ir tiek perkeltų fiksuojanti, skląsti,, kad atsijungtų dar prieš tai, kai laikančiųjų apkabų letenėlių galai išeitų iš fiksuojančių skląsčių išdrožų. Tuo būdu išdrožų aukštis neišvengiamai ribojamas. Iš čia seka - jau nežymiai pasislinkus fiksuojantiems skląsčiams i fiksuotą padėti,, t.y. nežymus pasislinkimas aukštyn prieš tai, kai laikančiųjų apkabų letenėlių galai pra-dės sąveikauti su fiksuojančiu skląsčiu, fiksuojančių skląsčių letenėlių galams jau neleis pakliūti i jiems skirtas išdrožas fiksuojančiuose skląsčiuose. Šiuo atveju laikančiosios apkabos negali, dėžės sekcijų at-žvilgiu, visiškai atsilošti atgal. Bandymas naudoti jėgą gali pažeisti laikančiąsias apkabas ir/ar fiksuo-jančius skląsčius, trukdančius fiksacijai. Plastmasinės butelių dėžės, kai laikančiosiosios apkabos ne visiškai atlenktos dėžės sekcijos atžvilgiu, negali būti kraunamos i, rietuves. Kai butelių dėžė gaminama tokios konstrukcijos, kurioje numatoma, kad abi laikančiosios apkabos sąveikauja su kiekvienu fiksuojančiu skląsčiu, dažnai būna taip, kad viena iš laikančiųjų apkabų ap-lenkdama atsilenkia i, fiksuotą padėti,, o po to pakelia abu fiksuojančius skląsčius iš apatinės atviros padė-ties, kurioje laikančiųjų apkabų letenėlių galai gali tik i,eiti i, jiems skirtas išdrožas fiksuojančiuose skląsčiuose, o kita laikančioji apkaba, reaguojanti pa-vėluotai, būdama blokuota jau pakeltų fiksuojančių skląsčių, negali būti perkelta i, horizontalią fiksuotą
[0007] padėtį. Tiesa, tuo metu dėžės sekcijos sujungtos, bet butelių dėžė, kaip visuma, negali būti kraunama į rietuves, nes viena iš laikančiųjų apkabų, būtent lai-kančioji apkaba, kuri suveikė pavėluotai, išsikiša aukščiau viršutinio dėžės krašto.
[0008] Remiantis anksčiau aprašytu technikos lygiu, išradime sprendžiamas uždavinys gaminti pradžioje nurodyto tipo dėžę. Tikslas - supaprastinti- eksploataciją ir išvengti laikančiųjų apkabų sužalojimo. Šis tikslas pasiekiamas tuo, kad dviejų sekcijų butelių dėžę sudaro šuliniai, laikančiosios apkabos, atraminiai pirštai, be to, kiek-vieną dėžės sekciją sudaro priekinė sienelė, pagalbinė sienelė ir dvi šoninės sienelės, o pagalbinės gretimų sekcijų sienelės suformuoja pertvarą, lygiagrečią prie-kinėms sienelėms, o ant vienos šoninės sienelės pritvirtinti blokuotės kabliai, išsikišę horizontalioje plokštumoje ant pagalbinės sienelės, o šulinys, esantis kitos šoninės sienelės perėjimo į pagalbinę vietoje, savo sienelėje, nukreiptoje i kitą sekciją, turi blokavimo kabliams skirtas angas, be to kiekviename šu-linyje yra fiksavimo skląstis su išėmomis, įrengtomis šoniniame skląsčio šone, nukreiptame į sienelę su blokavimo kabliais, o išėmas fiksavimo skląsčiuose, skirtuose blokavimo kabliams pakeltoje padėtyje sugriebti, skerspjūvis atitinka blokavimo kablių skerspjūvi, o viršutinėje šoninių sienelių dalyje esančios lai-kančiosios apkabos šarnyrais sujungtos su kiekviena sekcija, kai laisvi kiekvienos laikančiosios apkabos galai formuoja išsikišusias letenėles, kurios išsidės-čiusios horizontalioje plokštumoje, be to mažiausiai vienas šių laikančiųjų apkabų galų turi antgali, kurį galima įmontuoti į fiksuojančios sklendės įduba, kai skląstis pakeliamas i, fiksavimo padėtį, pasukant lai-kančiąja apkabą sekcijos atžvilgiu, o šulinio siene-lėje, įrengtoje priešais sienelę, yra anga nukreipta į antgali ir įrengta išilgai įdubos, esančios fiksavimo skląstyje, o laikančioji apkaba ir/ar fiksavimo skląs-tis turi spyruoklinius fiksatorius laikančiojom apkabom dėžės sekcijos atžvilgiu pasukti, kai skląsčiai yra fiksavimo padėtyje. Dviejų sekcijų plastmasinė butelių dėžė gali turėti spyruoklini, fiksavimo skląsčio fiksa-torių, kuri, sudaro papildoma išėma, esanti po įduba, prasidedanti Įdubos dugne. Dviejų sekcijų plastmasinė butelių dėžė gali būti taip pagaminta, kad nusklembtas papildomos įdubos paviršius formuoja apatinę įdubos briauną.
[0009] Dviejų sekcijų plastmasinė butelių dėžė gali būti taip pagaminta, kad tarp įdubos ir papildomos fiksavimo skląsčio išėmos yra plokščia pakopa.
[0010] Dviejų sekcijų plastmasinė butelių dėžė gali būti taip pagaminta, kad laisvi kiekvienos laikančiosios apkabos galai būtų spyruokliniai tamprūs.
[0011] Dviejų sekcijų plastmasinė butelių dėžė gali būti taip pagaminta, kad fiksuojančio skląsčio fiksatorius būtų pagamintas -spyruoklinių liežuvėlių pavidalo, kurie pritvirtinti prie išilginių fiksuojančio skląsčio briaunų išilgai įdubos, o kiekvieno spyruoklinio liežuvėlio galai formuoja apatinę įdubos briauną.
[0012] Dviejų sekcijų plastmasinė-butelių dėžė pagaminta taip, kad fiksuojančio skląsčio spyruoklinis fiksatorius at-liktas spyruoklės pavidalo, kuri įstatyta į pailgintą angą kiekvienoje palaikančioje apkaboje, o kiekvienas atraminis pirštas yra aklinoje angoje.

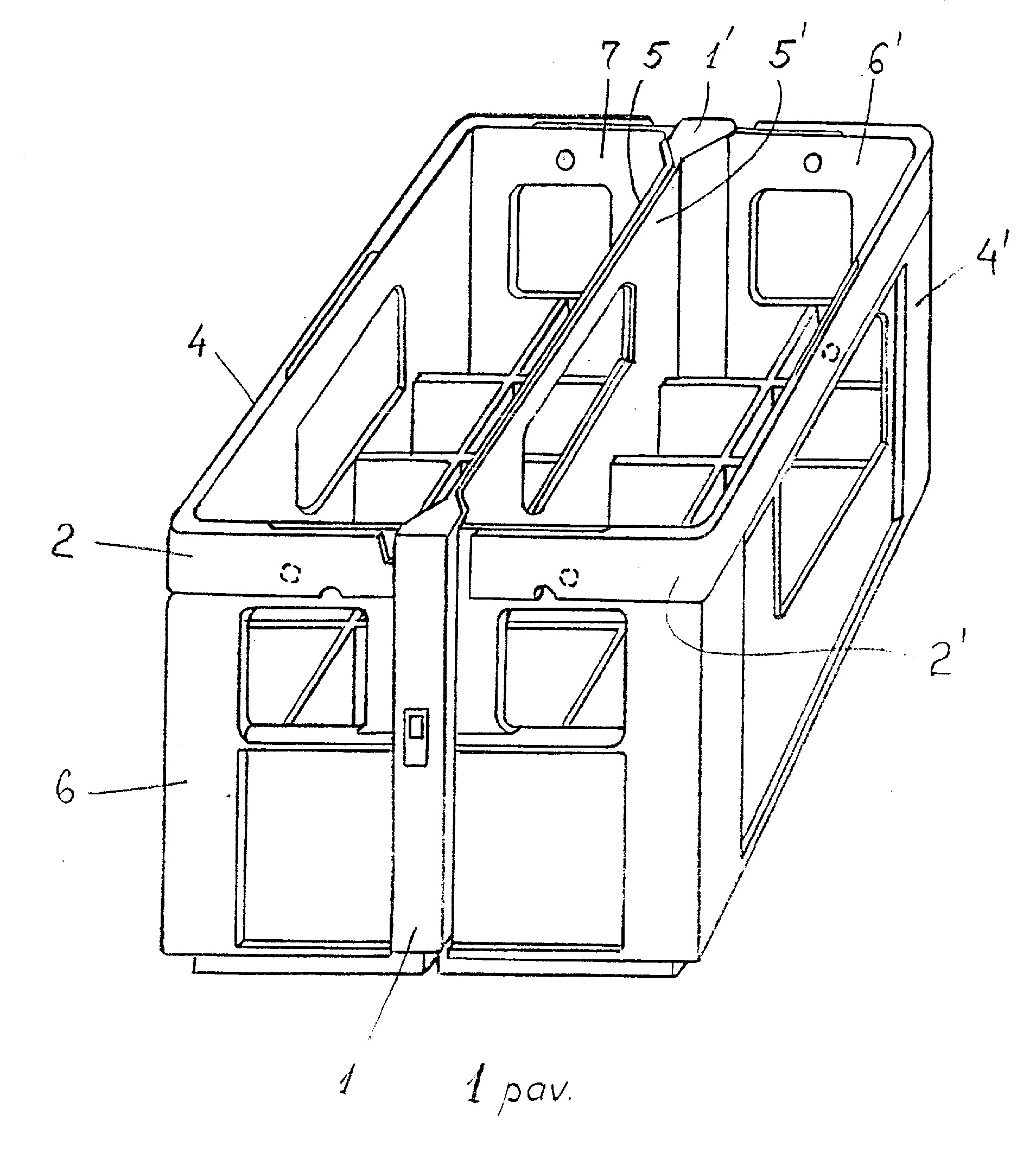

[0013] Išradimas paaiškinamas atlikimo - pavyzdžiais brėžinyje, kur parodyta: I pav. Pageidautina surenkamos butelių dėžės atlikimoforma, parodyta schematiškai.

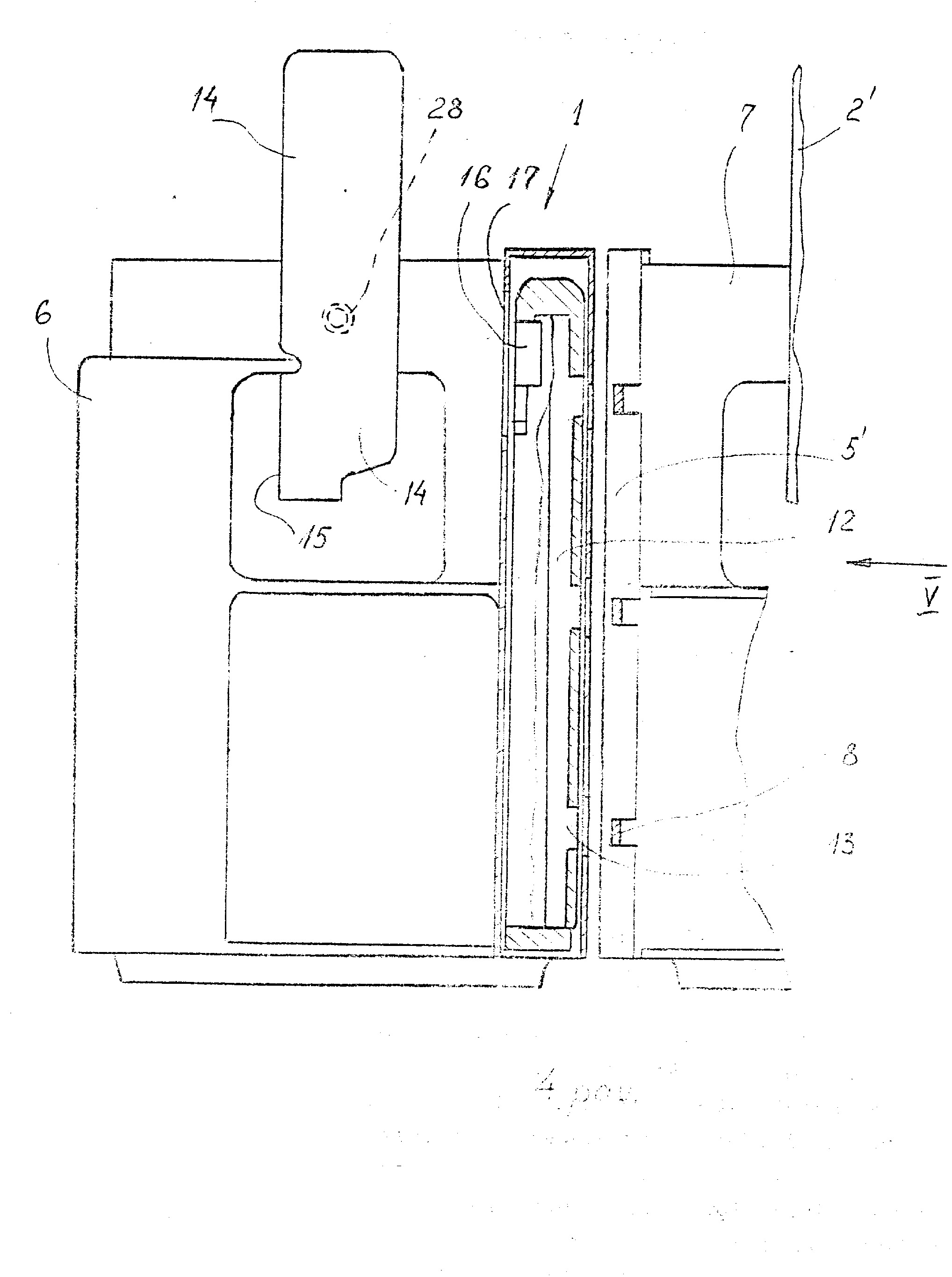

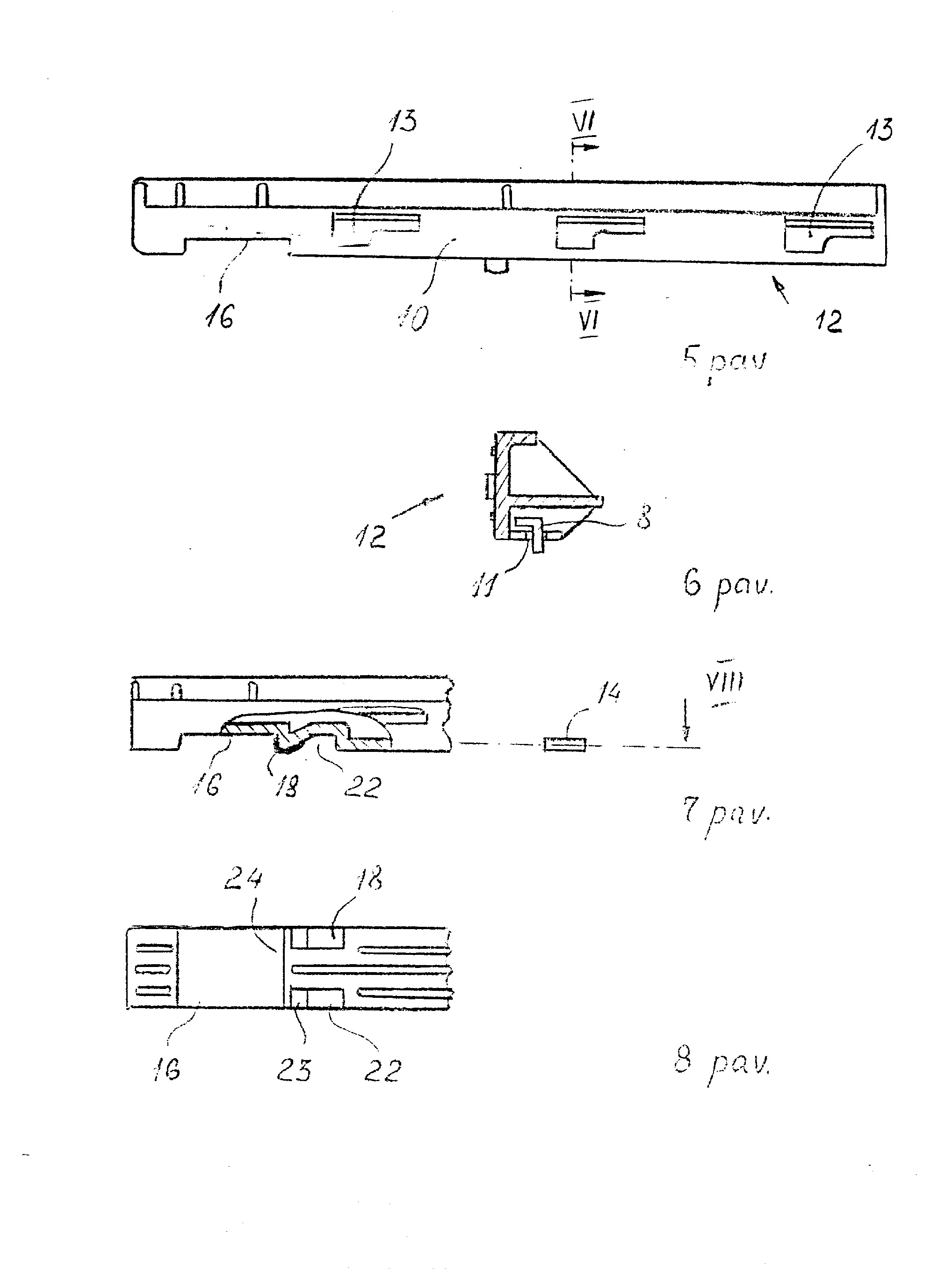

[0014] 4 pav. Atjungtų ir atskirtų dėžės sekcijų vaizdas pagal 2 pav. 5 pav. Skląstis, kuris yra sudėtinė fiksavimo mecha-nizmo dalis, žiūr. 4 pav. V-tos rodyklės kryp-timi . 6 pav. Pjūvis VI-VI, žiūr. 5 pav., padidintame mas-telyje 7 pav. 5-am pav. atitinkantis, pagal išradimą pakeis-tos formos fiksuojančio skląsčio vaizdas, iš-ryškinant detales ;ir atidengiant.

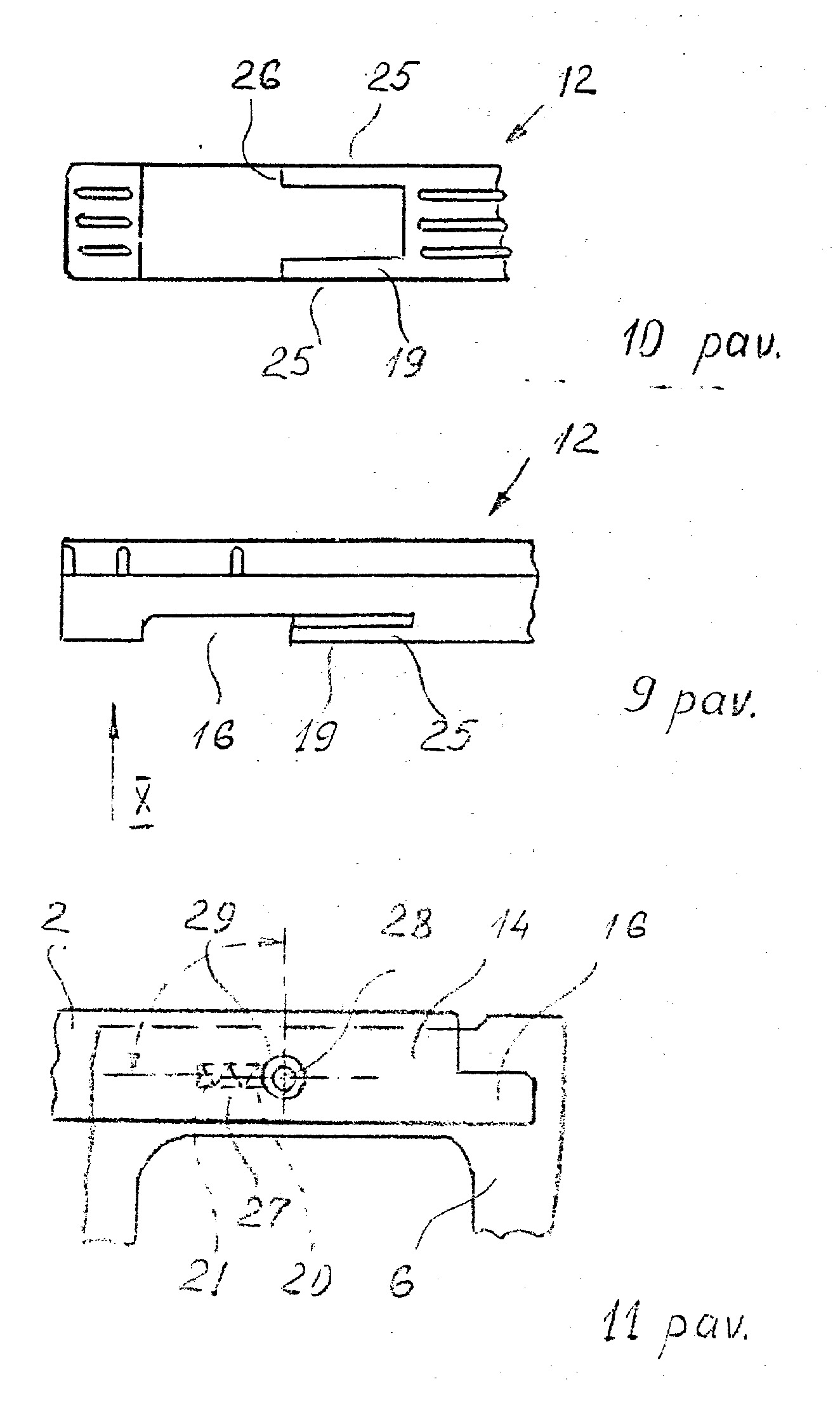

[0015] 9 pav. 7-am pav. atitinkantis fiksuojančio skląsčio, kurio forma pakeista pagal išradimą, vaizdas.
[0016] 11 pav. 2-am pav. atitinkantis laikančiosios apkabos šar-nyrinio sujungimo vietos, esančios dėžės sekci-joje, ^/aizdas pagal išradimą.

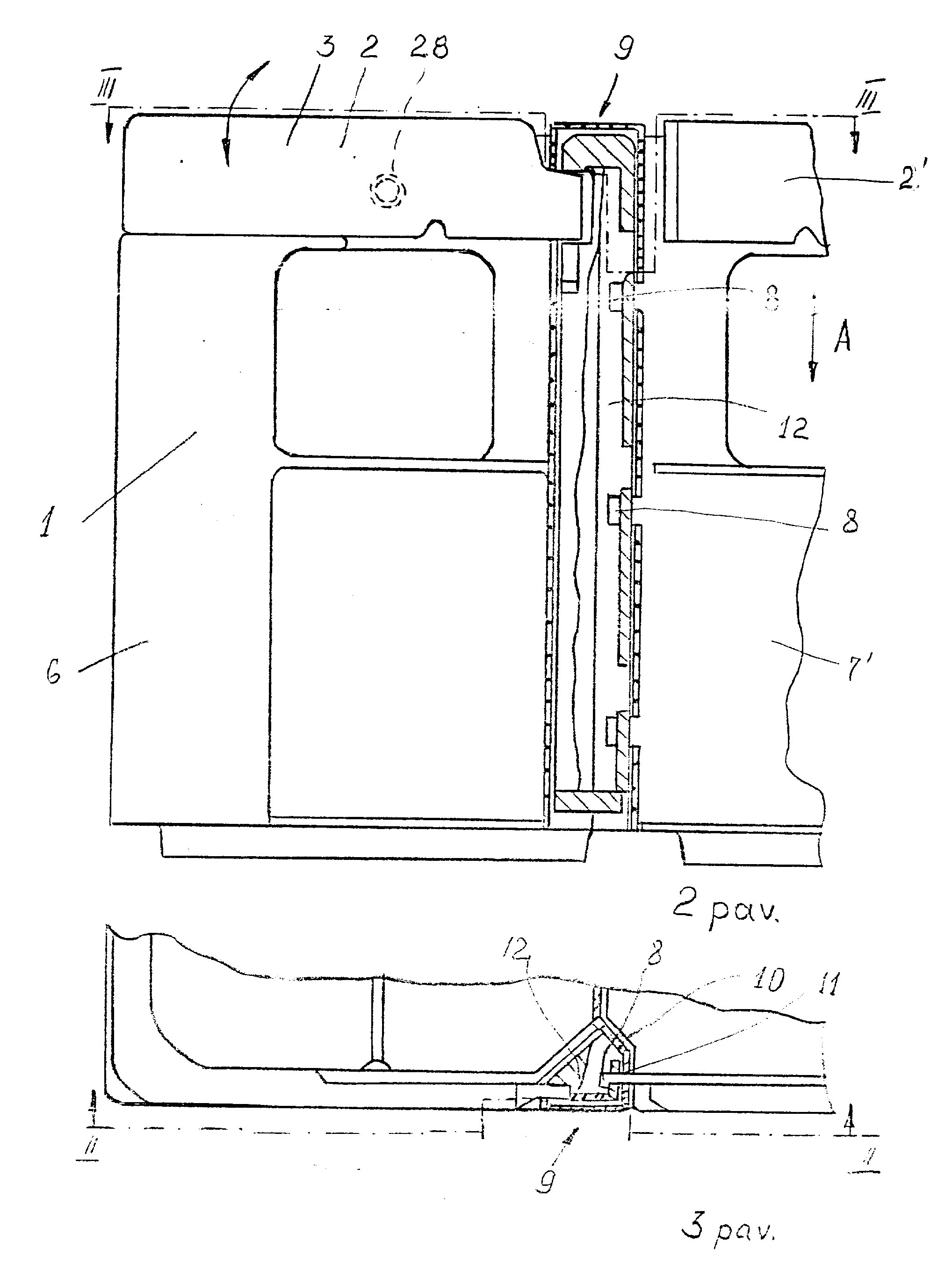

[0017] Dviejų sekcijų I-I' plastmasinė butelių dėžę sudaro šuliniai I, I', laikančiosios apkabos 2, 2', atraminiai pirštai 3. Kiekvieną dėžės sekciją sudaro priekinė sienelė 4, pagalbinė sienelė 5 ir dvi šoninės siene-lės b ir 7. Pagalbinės gretimų sekcijų sienelės 5, 5' suformuoja pertvarą, lygiagrečią priekinėms siene-lėms 4, 4' , o anr. vienos šoninės sienelės, atgręžtos i pagalbinę sienelę 5, pritvirtinti blokuotės kabliai 8, išsikišę horizontalioje plokštumoje ant pagalbinių sienelių 5, 5', o šulinys 9, esantis šoninės sienelės 6 perėjimo į pagalbinę 5 vietoje, savo sienelėje 10, atgręžtoje i, kitą sekciją, turi blokavimo kabliams 8 skirtas angas II. Kiekviename šulinyje 9 yra fiksavimo etiastis 12 su išėmomis 13, įrengtomis fiksavimo skląs-čio 12 šone, kuris atgręžtas i, sienelę su blokavimo kabliais 8, o išėmų 13, esančių fi-ksavimo skląsčiuo-se 12, skirtuose blokavimo kabliams 8 pakeltoje padė-tyje sugriebti, skerspjūvis atitinka blokavimo kablių 8 skerspjūvį. Viršutinėje šoninių sienelių 6 ir 7 dalyje laikančiosios apkabos 2 šarnyrais sujungtos su kiekviena dėžės sekcija, kai laisvi kiekvienos laikančiosios apkabos 2 galai formuoja išsikišusias letenėles 14, kurios išsidėsčiusios horizontalioje plokštumoje ir sujungtos šarnyrais. Be to mažiausiai vienas šių lai-kančiųjų apkabų galų turi antgali 15, kuri, galima įmontuoti į fiksuojančio skląsčio 12 įdubą 16, kai skląstis pakeliamas į fiksavimo padėtį, pasukant laikančiąją apkabą 2 sekcijos atžvilgiu. Šulinio 9 sienelėje, antgalio 15 pusėje, yra anga 17 ir įrengta išilgai įdubos, esančios fiksavimo skląstyje 12. Lai-kančioji apkaba 2 ir/ar fiksuojantis skląstis 12 turi spyruoklinius fiksatorius 18, 19, 20, 21 laikančiojom apkabom dėžės sekcijos atžvilgiu pasukti, kai skląsčiai 12 yra fiksacijos padėtyje.
[0018] Fiksuojančio skląsčio 12 spyruoklinis fiksatorius 18 gali turėti papildomą išėmą 22, esančią po įduba 16, kurios išeities taškas yra įdubos dugne. Nusklembtas papildomos išėmos 22 paviršius gali būti suformuotas apatinės įdubos 23 briaunos.
[0019] Tarp įdubos 16 ir papildomos fiksavimo skląsčio išėmos 22 gali būti įrengta plokščia pakopa 24.
[0020] Laisvi kiekvienos laikančiosios apkabos 2 galai gali būti pagaminti spyruokliniai tamprūs. Fiksuojančio skląs-čio 12 spyruoklinis fiksatorius 19 gali būti pagamintas spyruoklinių liežuvėlių 25 pavidalo, kurie patvirtinti prie išilginių fiksuojančio skląsčio 12 briaunų išilgai įdubos 16, o kiekvieno spyruoklinio liežuvėlio 26 galai formuoja apatinę įdubos 16 briauną.
[0021] Fiksuojančio skląsčio 12 spyruoklinis fiksatorius 20 gali būti pagamintas spyruoklės pavidalo, kuri įstatyta į angą 27 kiekvienoje laikančioje apkaboje, o kiekvienas atraminis pirštas 28 yra aklinoje angoje 29.
1. Dviejų sekcijų plastmasinė dėžė buteliams, kurioje yra šuliniai, laikančiosios apkabos, atraminiai pirš-tai, be to kiekvieną dėžės sekciją sudaro priekinė sie-nelė, pagalbinė sienelė ir dvi šoninės sienelės, o pagalbinės gretimų sekcijų sienelės suformuoja pertva-rą, lygiagrečią priekinėms sienelėms, ant vienos šoni-nės sienelės pritvirtinti blokuotės kabliai, išsikišę horizontalioje plokštumoje ant pagalbinės sienelės, o šulinys, esantis kitos šoninės sienelės perėjimo pagalbinę vietoje, savo sienelėje atgręžtoje į kitą sekciją, turi blokavimo kabliams skirtas angas, be to kiekviename šulinyje yra fiksavimo skląstis su išėmo-mis, įrengtomis šoninėje skląsčio pusėje, atgręžtoje j, sienelę su blokavimo kabliais, o išėmų, esančių fiksavimo skląsčiuose, skirtuose blokavimo kabliams pakeltoje padėtyje sugriebti, skerspjūvis atitinka blokavimo kablių skerspjūvį, o viršutinėje šoninių sienelių dalyje esančios laikančiosios apkabos šarnyrais sujungtos su kiekviena sekcija, kai laisvi kiekvienos lai-kančiosios apkabos galai formuoja išsikišusias letenė-les, kurios išsidėsčiusios horizontalioje plokštumoje ir sujungtos šarnyrais, be to mažiausiai vienas šių laikančiųjų apkabų galų turi antgalį, kurį galima įkiš-ti į fiksuojančio skląsčio įdubą, kai skląstis pakeliamas į fiksavimo padėtį, pasukant laikančiąja apkabą sekcijos atžvilgiu, o šulinio sienelėje yra anga at-gręžta į antgalį ir įrengta išilgai įdubos, esančios fiksavimo skląstyje, besiskirianti tuo, kad laikančioji apkaba ir/ar fiksavimo skląstis turi spyruoklinius fiksatorius laikančiojom apkabom dėžės sekcijos atžvilgiu pasukti, kai skląsčiai yra fiksavimo padėtyje.
2. Dviejų sekcijų plastmasinė dėžė buteliams, besiskirianti tuo, kad fiksavimo skląsčio spyruoklinis fiksatorius turi papildomą išėmą, esančią po įduba, kurios išeities taškas yra įdubos dugne.
3. Dėžė pagal 2 punktą, besiskirianti tuo, kad turi nusklembtą papildomos išėmos paviršių, kuris formuoja apatinę įdubos briauną.
4. Dėžė pagal 2 punktą, besiskirianti tuo, kad tarp įdubos ir papildomos fiksavimo skląsčio išėmos yra plokščia pakopa.
5. Dėžė paq-.: 2-4 punktus, besiskirianti tuo, kad laisvi kiekvienos laikančiosios apkabos galai yra spyruokliškai tamprūs.
6. Dėžė pagal 1 punktą, besiskirianti tuo, kad fiksuojančio skląsčio fiksatorius pagamintas spyruoklinių liežuvėlių pavidalo, kurie pritvirtinti prie išilginių fiksuojančio skląsčio briaunų, išilgai įdubos, o kiekvieno spyruoklinio liežuvėlio galai formuoja apatinę įdubos briauną.
7. Dėžė pagal 1 punktą, besiskirianti tuo, kad fiksuojančio skląsčio spyruoklinis fiksatorius pagamintas spyruoklės pavidalo, kuri įstatyta į pa-ilgintą angą, esančią kiekvienoje palaikančioje apkaboje, o kiekvienas atraminis pirštas yra aklinoje angoje.
